Page 251 of 323

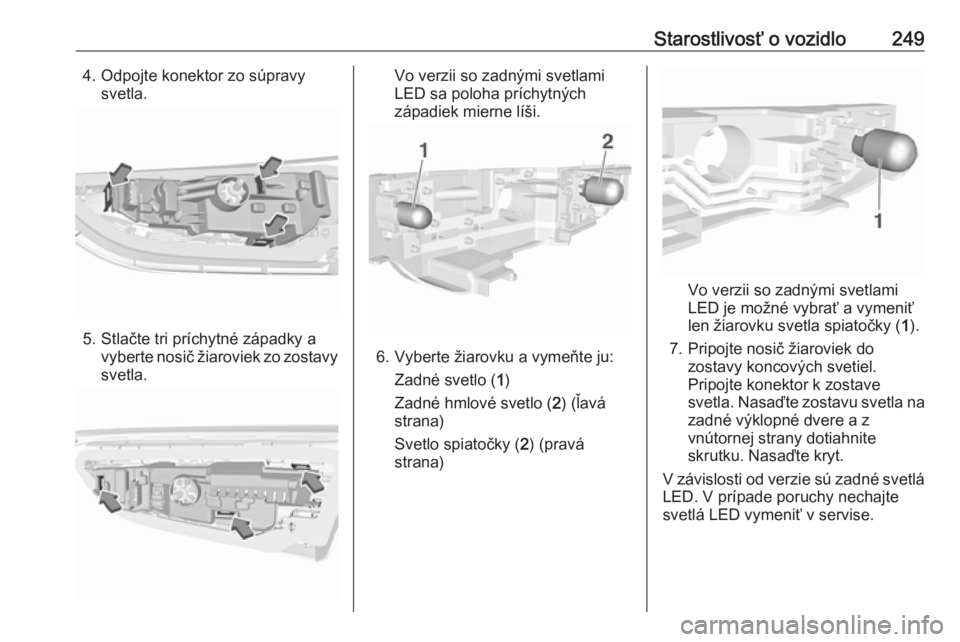

Starostlivosť o vozidlo2494. Odpojte konektor zo súpravysvetla.
5. Stlačte tri príchytné západky avyberte nosič žiaroviek zo zostavy
svetla.
Vo verzii so zadnými svetlami
LED sa poloha príchytných západiek mierne líši.
6. Vyberte žiarovku a vymeňte ju:
Zadné svetlo ( 1)
Zadné hmlové svetlo ( 2) (ľavá
strana)
Svetlo spiatočky ( 2) (pravá
strana)
Vo verzii so zadnými svetlami
LED je možné vybrať a vymeniť
len žiarovku svetla spiatočky ( 1).
7. Pripojte nosič žiaroviek do zostavy koncových svetiel.
Pripojte konektor k zostave
svetla. Nasaďte zostavu svetla na
zadné výklopné dvere a z
vnútornej strany dotiahnite
skrutku. Nasaďte kryt.
V závislosti od verzie sú zadné svetlá
LED. V prípade poruchy nechajte
svetlá LED vymeniť v servise.
Page 252 of 323

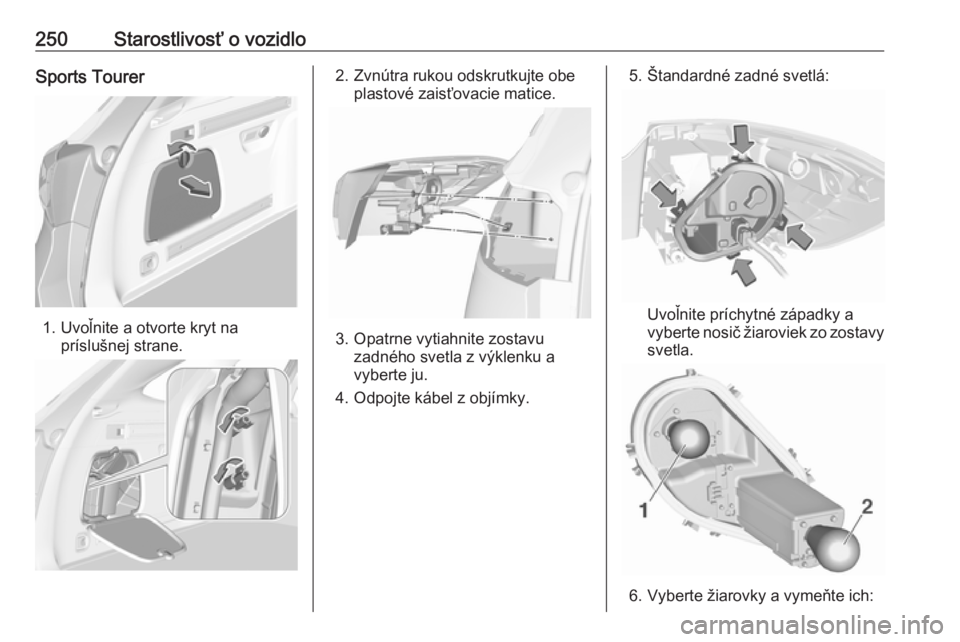

250Starostlivosť o vozidloSports Tourer
1. Uvoľnite a otvorte kryt napríslušnej strane.
2. Zvnútra rukou odskrutkujte obe plastové zaisťovacie matice.
3. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju.
4. Odpojte kábel z objímky.
5. Štandardné zadné svetlá:
Uvoľnite príchytné západky a
vyberte nosič žiaroviek zo zostavy
svetla.
6. Vyberte žiarovky a vymeňte ich:
Page 253 of 323

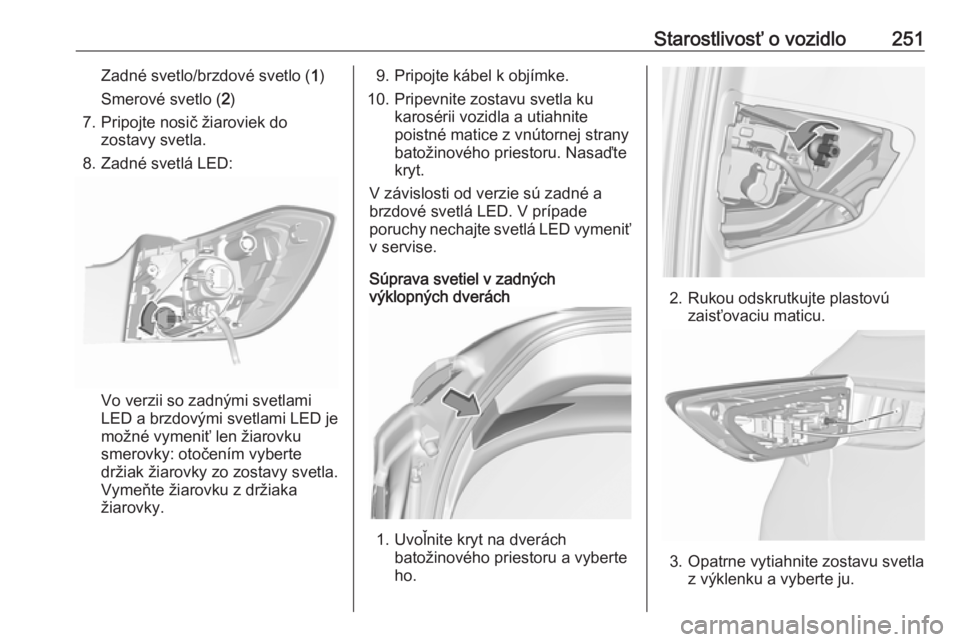

Starostlivosť o vozidlo251Zadné svetlo/brzdové svetlo (1)
Smerové svetlo ( 2)
7. Pripojte nosič žiaroviek do zostavy svetla.
8. Zadné svetlá LED:
Vo verzii so zadnými svetlami
LED a brzdovými svetlami LED je
možné vymeniť len žiarovku
smerovky: otočením vyberte
držiak žiarovky zo zostavy svetla.
Vymeňte žiarovku z držiaka
žiarovky.
9. Pripojte kábel k objímke.
10. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite
poistné matice z vnútornej strany
batožinového priestoru. Nasaďte
kryt.
V závislosti od verzie sú zadné a
brzdové svetlá LED. V prípade
poruchy nechajte svetlá LED vymeniť v servise.
Súprava svetiel v zadných
výklopných dverách
1. Uvoľnite kryt na dverách
batožinového priestoru a vyberte
ho.
2. Rukou odskrutkujte plastovú zaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetlaz výklenku a vyberte ju.
Page 254 of 323
252Starostlivosť o vozidlo

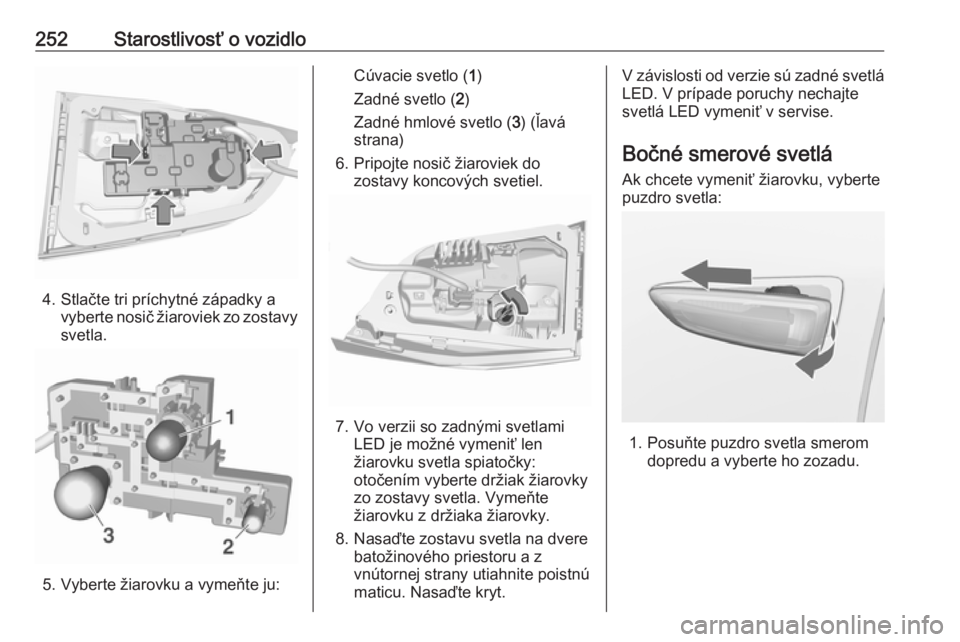

4. Stlačte tri príchytné západky avyberte nosič žiaroviek zo zostavy
svetla.
5. Vyberte žiarovku a vymeňte ju:
Cúvacie svetlo ( 1)
Zadné svetlo ( 2)
Zadné hmlové svetlo ( 3) (ľavá
strana)
6. Pripojte nosič žiaroviek do zostavy koncových svetiel.
7. Vo verzii so zadnými svetlamiLED je možné vymeniť len
žiarovku svetla spiatočky:
otočením vyberte držiak žiarovky
zo zostavy svetla. Vymeňte
žiarovku z držiaka žiarovky.
8. Nasaďte zostavu svetla na dvere batožinového priestoru a z
vnútornej strany utiahnite poistnú
maticu. Nasaďte kryt.
V závislosti od verzie sú zadné svetlá LED. V prípade poruchy nechajtesvetlá LED vymeniť v servise.
Bočné smerové svetlá Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte puzdro svetla smerom dopredu a vyberte ho zozadu.
Page 255 of 323
Starostlivosť o vozidlo253

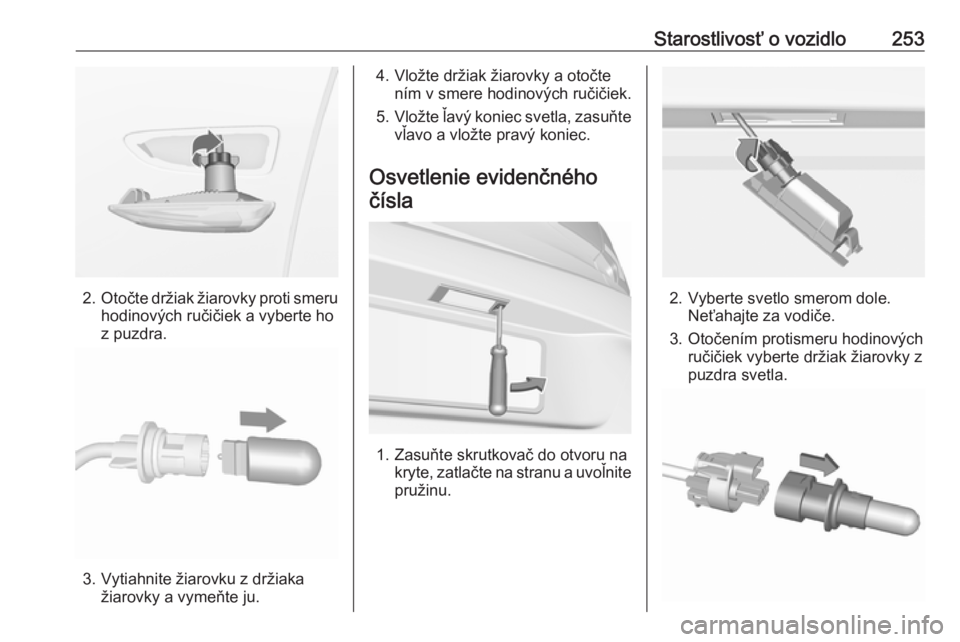

2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
Osvetlenie evidenčného čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svetlo smerom dole. Neťahajte za vodiče.
3. Otočením protismeru hodinových ručičiek vyberte držiak žiarovky z
puzdra svetla.
Page 256 of 323

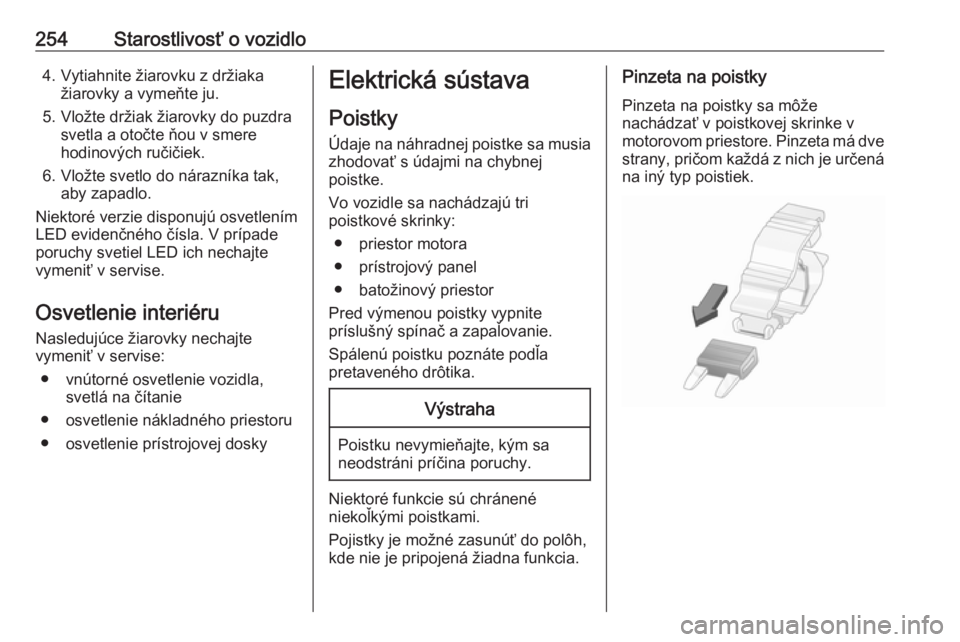

254Starostlivosť o vozidlo4. Vytiahnite žiarovku z držiakažiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Niektoré verzie disponujú osvetlením
LED evidenčného čísla. V prípade
poruchy svetiel LED ich nechajte
vymeniť v servise.
Osvetlenie interiéru Nasledujúce žiarovky nechajte
vymeniť v servise:
● vnútorné osvetlenie vozidla, svetlá na čítanie
● osvetlenie nákladného priestoru
● osvetlenie prístrojovej doskyElektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● priestor motora
● prístrojový panel
● batožinový priestor
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika.Výstraha
Poistku nevymieňajte, kým sa
neodstráni príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore. Pinzeta má dve
strany, pričom každá z nich je určená na iný typ poistiek.
Page 257 of 323
Starostlivosť o vozidlo255

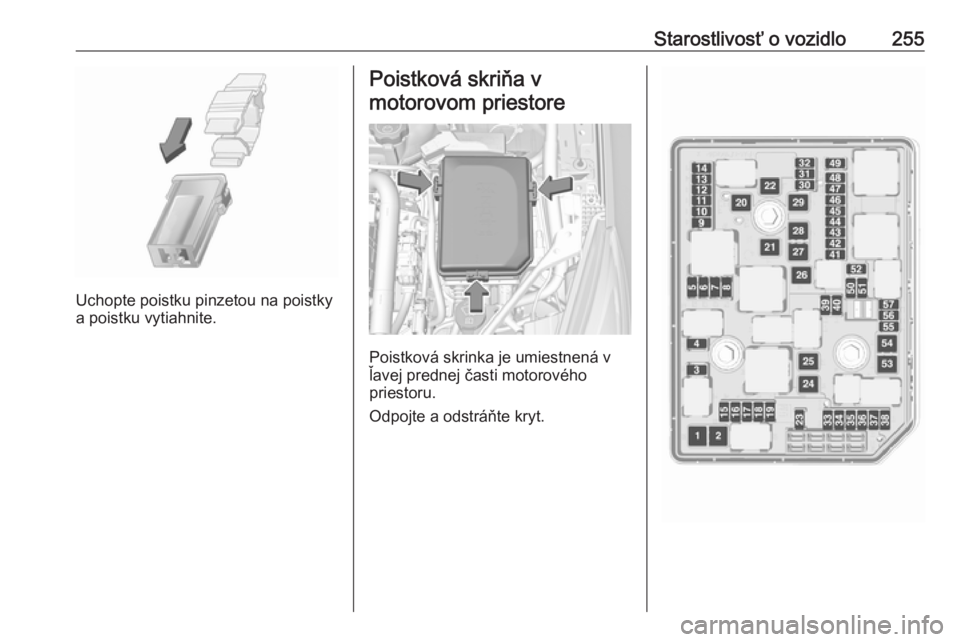

Uchopte poistku pinzetou na poistky
a poistku vytiahnite.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.
Page 258 of 323

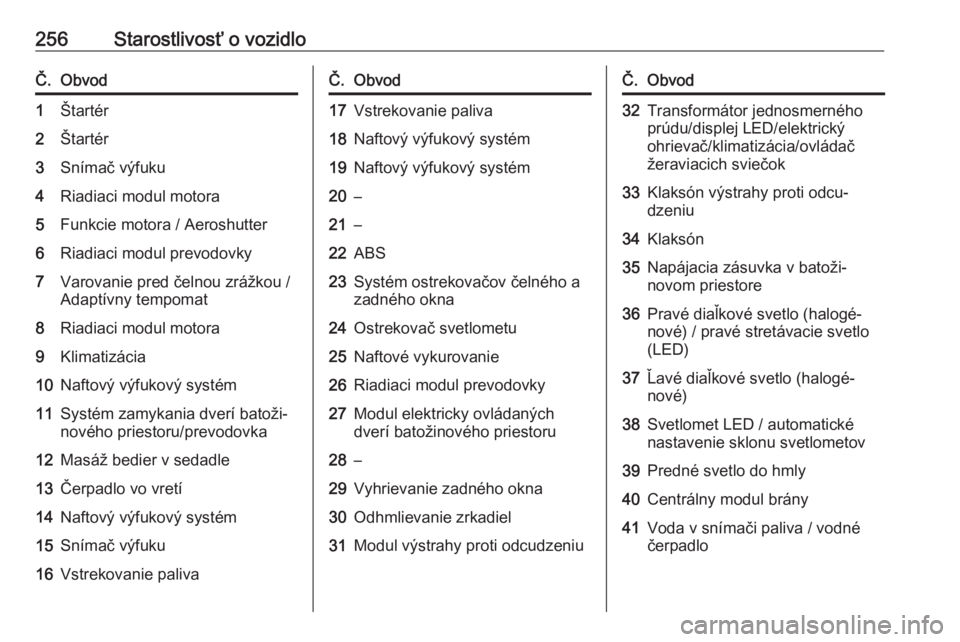

256Starostlivosť o vozidloČ.Obvod1Štartér2Štartér3Snímač výfuku4Riadiaci modul motora5Funkcie motora / Aeroshutter6Riadiaci modul prevodovky7Varovanie pred čelnou zrážkou /
Adaptívny tempomat8Riadiaci modul motora9Klimatizácia10Naftový výfukový systém11Systém zamykania dverí batoži‐
nového priestoru/prevodovka12Masáž bedier v sedadle13Čerpadlo vo vretí14Naftový výfukový systém15Snímač výfuku16Vstrekovanie palivaČ.Obvod17Vstrekovanie paliva18Naftový výfukový systém19Naftový výfukový systém20–21–22ABS23Systém ostrekovačov čelného a
zadného okna24Ostrekovač svetlometu25Naftové vykurovanie26Riadiaci modul prevodovky27Modul elektricky ovládaných
dverí batožinového priestoru28–29Vyhrievanie zadného okna30Odhmlievanie zrkadiel31Modul výstrahy proti odcudzeniuČ.Obvod32Transformátor jednosmerného
prúdu/displej LED/elektrický
ohrievač/klimatizácia/ovládač
žeraviacich sviečok33Klaksón výstrahy proti odcu‐
dzeniu34Klaksón35Napájacia zásuvka v batoži‐
novom priestore36Pravé diaľkové svetlo (halogé‐
nové) / pravé stretávacie svetlo
(LED)37Ľavé diaľkové svetlo (halogé‐
nové)38Svetlomet LED / automatické
nastavenie sklonu svetlometov39Predné svetlo do hmly40Centrálny modul brány41Voda v snímači paliva / vodné
čerpadlo
Page 259 of 323

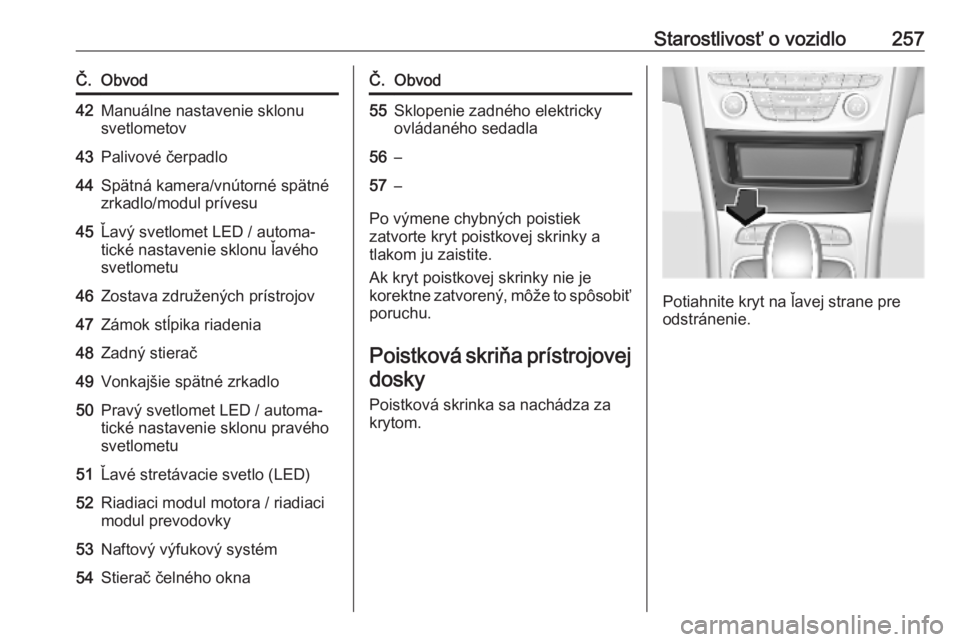

Starostlivosť o vozidlo257Č.Obvod42Manuálne nastavenie sklonu
svetlometov43Palivové čerpadlo44Spätná kamera/vnútorné spätné
zrkadlo/modul prívesu45Ľavý svetlomet LED / automa‐
tické nastavenie sklonu ľavého
svetlometu46Zostava združených prístrojov47Zámok stĺpika riadenia48Zadný stierač49Vonkajšie spätné zrkadlo50Pravý svetlomet LED / automa‐
tické nastavenie sklonu pravého
svetlometu51Ľavé stretávacie svetlo (LED)52Riadiaci modul motora / riadiaci
modul prevodovky53Naftový výfukový systém54Stierač čelného oknaČ.Obvod55Sklopenie zadného elektricky
ovládaného sedadla56–57–
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť
poruchu.
Poistková skriňa prístrojovej
dosky
Poistková skrinka sa nachádza za
krytom.
Potiahnite kryt na ľavej strane pre
odstránenie.
Page 260 of 323

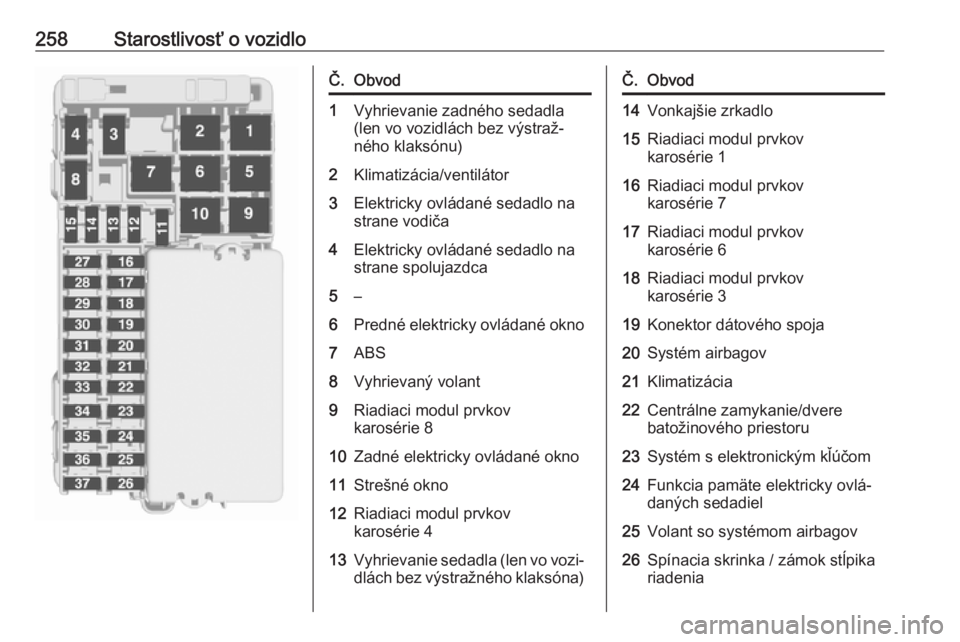

258Starostlivosť o vozidloČ.Obvod1Vyhrievanie zadného sedadla
(len vo vozidlách bez výstraž‐
ného klaksónu)2Klimatizácia/ventilátor3Elektricky ovládané sedadlo na
strane vodiča4Elektricky ovládané sedadlo na
strane spolujazdca5–6Predné elektricky ovládané okno7ABS8Vyhrievaný volant9Riadiaci modul prvkov
karosérie 810Zadné elektricky ovládané okno11Strešné okno12Riadiaci modul prvkov
karosérie 413Vyhrievanie sedadla (len vo vozi‐ dlách bez výstražného klaksóna)Č.Obvod14Vonkajšie zrkadlo15Riadiaci modul prvkov
karosérie 116Riadiaci modul prvkov
karosérie 717Riadiaci modul prvkov
karosérie 618Riadiaci modul prvkov
karosérie 319Konektor dátového spoja20Systém airbagov21Klimatizácia22Centrálne zamykanie/dvere
batožinového priestoru23Systém s elektronickým kľúčom24Funkcia pamäte elektricky ovlá‐
daných sedadiel25Volant so systémom airbagov26Spínacia skrinka / zámok stĺpika
riadenia
