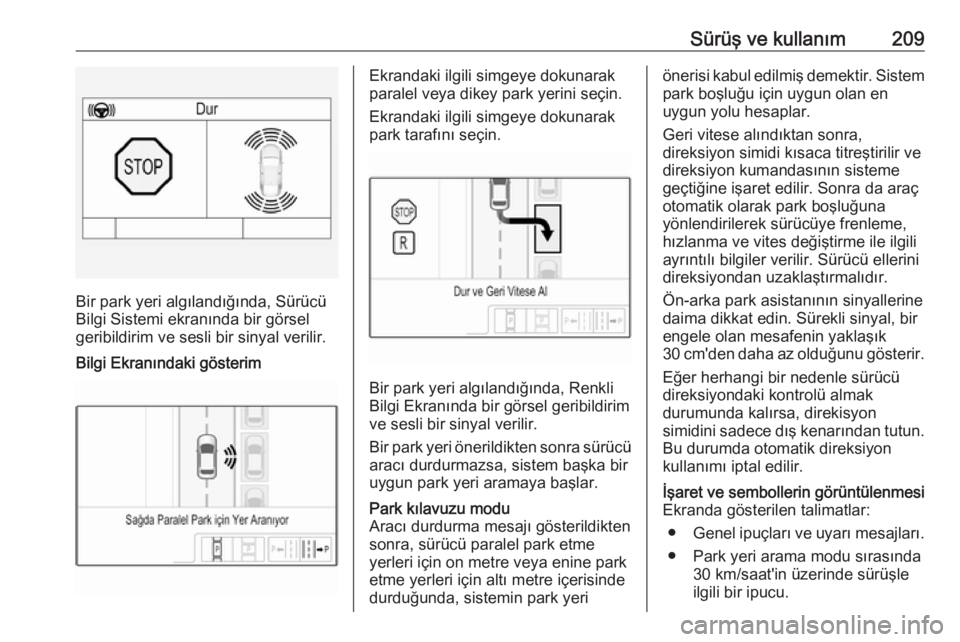

Sürüş ve kullanım209
Bir park yeri algılandığında, Sürücü
Bilgi Sistemi ekranında bir görsel
geribildirim ve sesli bir sinyal verilir.
Bilgi Ekranındaki gösterimEkrandaki ilgili simgeye dokunarak
paralel veya dikey park yerini seçin.
Ekrandaki ilgili simgeye dokunarak
park tarafını seçin.
Bir park yeri algılandığında, Renkli
Bilgi Ekranında bir görsel geribildirim
ve sesli bir sinyal verilir.
Bir park yeri önerildikten sonra sürücü
aracı durdurmazsa, sistem başka bir
uygun park yeri aramaya başlar.
Park kılavuzu modu
Aracı durdurma mesajı gösterildikten
sonra, sürücü paralel park etme
yerleri için on metre veya enine park
etme yerleri için altı metre içerisinde
durduğunda, sistemin park yeriönerisi kabul edilmiş demektir. Sistem
park boşluğu için uygun olan en
uygun yolu hesaplar.
Geri vitese alındıktan sonra,
direksiyon simidi kısaca titreştirilir ve
direksiyon kumandasının sisteme
geçtiğine işaret edilir. Sonra da araç
otomatik olarak park boşluğuna
yönlendirilerek sürücüye frenleme,
hızlanma ve vites değiştirme ile ilgili
ayrıntılı bilgiler verilir. Sürücü ellerini
direksiyondan uzaklaştırmalıdır.
Ön-arka park asistanının sinyallerine
daima dikkat edin. Sürekli sinyal, bir
engele olan mesafenin yaklaşık
30 cm'den daha az olduğunu gösterir.
Eğer herhangi bir nedenle sürücü
direksiyondaki kontrolü almak
durumunda kalırsa, direkisyon
simidini sadece dış kenarından tutun. Bu durumda otomatik direksiyon
kullanımı iptal edilir.İşaret ve sembollerin görüntülenmesi
Ekranda gösterilen talimatlar:
● Genel ipuçları ve uyarı mesajları.
● Park yeri arama modu sırasında 30 km/saat'in üzerinde sürüşle
ilgili bir ipucu.

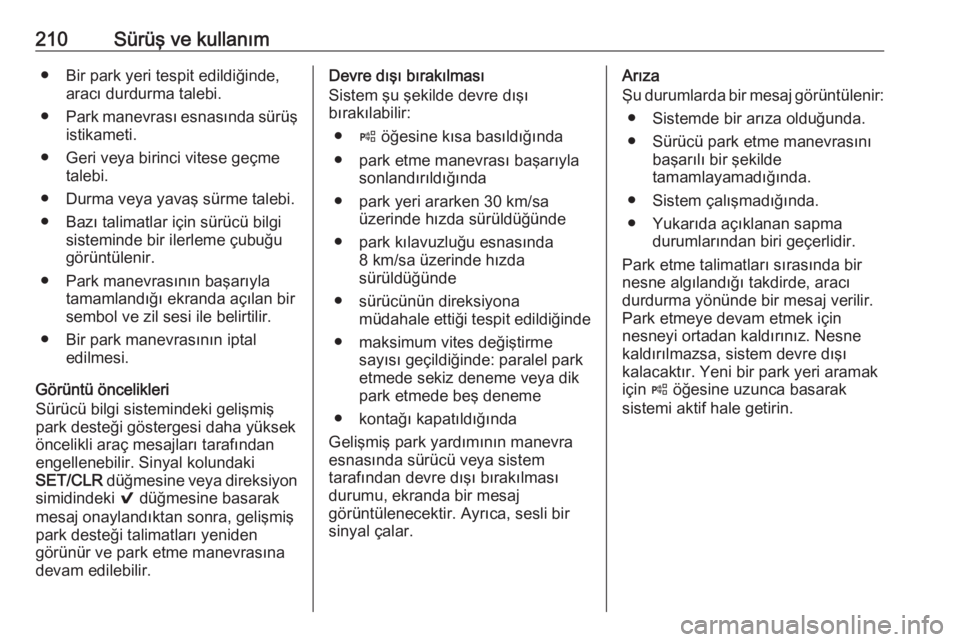

210Sürüş ve kullanım● Bir park yeri tespit edildiğinde,aracı durdurma talebi.
● Park manevrası esnasında sürüş
istikameti.
● Geri veya birinci vitese geçme talebi.
● Durma veya yavaş sürme talebi.
● Bazı talimatlar için sürücü bilgi sisteminde bir ilerleme çubuğu
görüntülenir.
● Park manevrasının başarıyla tamamlandığı ekranda açılan bir
sembol ve zil sesi ile belirtilir.
● Bir park manevrasının iptal edilmesi.
Görüntü öncelikleri
Sürücü bilgi sistemindeki gelişmiş
park desteği göstergesi daha yüksek
öncelikli araç mesajları tarafından engellenebilir. Sinyal kolundaki
SET/CLR düğmesine veya direksiyon
simidindeki 9 düğmesine basarak
mesaj onaylandıktan sonra, gelişmiş
park desteği talimatları yeniden
görünür ve park etme manevrasına
devam edilebilir.Devre dışı bırakılması
Sistem şu şekilde devre dışı
bırakılabilir:
● ( öğesine kısa basıldığında
● park etme manevrası başarıyla sonlandırıldığında
● park yeri ararken 30 km/sa üzerinde hızda sürüldüğünde
● park kılavuzluğu esnasında 8 km/sa üzerinde hızda
sürüldüğünde
● sürücünün direksiyona müdahale ettiği tespit edildiğinde
● maksimum vites değiştirme sayısı geçildiğinde: paralel parketmede sekiz deneme veya dik
park etmede beş deneme
● kontağı kapatıldığında
Gelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılması
durumu, ekranda bir mesaj
görüntülenecektir. Ayrıca, sesli bir
sinyal çalar.Arıza
Şu durumlarda bir mesaj görüntülenir:
● Sistemde bir arıza olduğunda.
● Sürücü park etme manevrasını başarılı bir şekilde
tamamlayamadığında.
● Sistem çalışmadığında.
● Yukarıda açıklanan sapma durumlarından biri geçerlidir.
Park etme talimatları sırasında bir
nesne algılandığı takdirde, aracı
durdurma yönünde bir mesaj verilir.
Park etmeye devam etmek için
nesneyi ortadan kaldırınız. Nesne
kaldırılmazsa, sistem devre dışı
kalacaktır. Yeni bir park yeri aramak
için ( öğesine uzunca basarak
sistemi aktif hale getirin.

Sürüş ve kullanım211Park asistanı sistemleri ile ilgili
temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Harici bir akustik gürültünün yankısı
veya mekanik yanlış ayarlar mevcut
olmayan bir nesnenin algılanmasına sebep olabilir (arada sırada yanlış
uyarılar verilebilir).
Ön plakanın doğru monte
edildiğinden (bükülme ve tamponda sağa veya sola doğru boşluk yok) ve sensörlerin yerlerinde sağlam
olduklarından emin olun.
Gelişmiş park desteği sistemi park
manevrası sonrasında mevcut park
alanındaki olası değişmelere karşı
tepki vermeyebilir. Sistem bir girişi,
bir geçidi, bir avluyu ve hatta bir
kavşağı da park yeri olarak
algılayabilir. Geri vitese taktıktan
sonra, sistem bir park manevrasına
başlar. Önerilen park yerlerinin
müsait olduklarına dikkat edin.
Alçak kaldırımlar ve pürüzlü
yüzeyler, örn. şantiye sahalarında
olduğu gibi, sistem tarafından
algılanmaz. Sorumluluk sürücüye
aittir.
Not
Üretimden sonra, sistemin
ayarlanması gerekir. Optimum park
kılavuzu için, en az 10 km sürüş
mesafesi, bir kaç dönüş sayısı dahil,
gereklidir.
Yan kör nokta alarmı Yan kör nokta alarm sistemi belirtilmişbir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her dış aynada görsel bir uyarı
gösterir.
Yan kör nokta alarmı aracın her iki
tarafında, ön ve arka tamponlarda bulunan gelişmiş park desteği
sensörlerinin bazılarını kullanır.

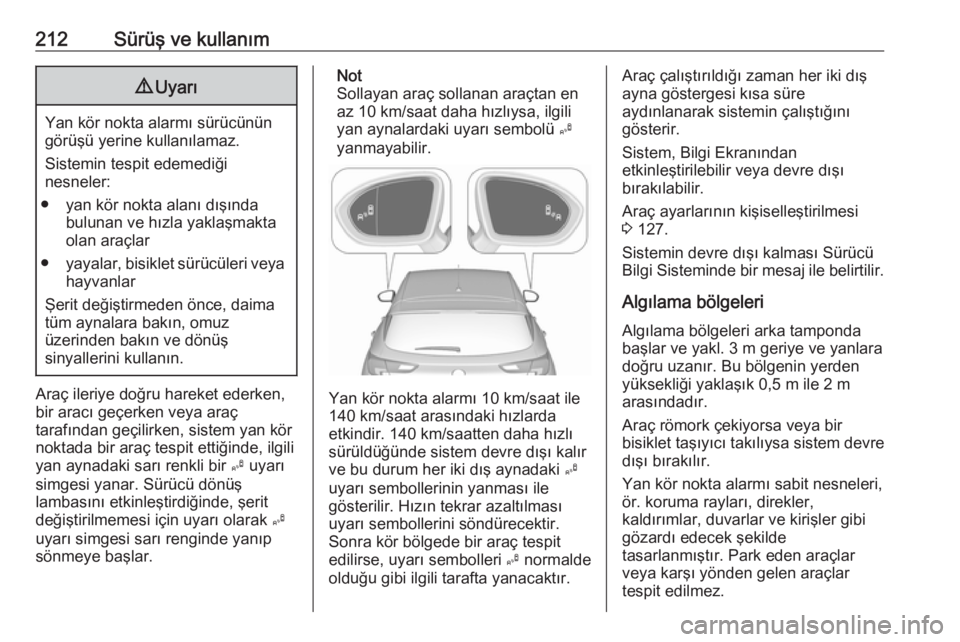

212Sürüş ve kullanım9Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş
sinyallerini kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından geçilirken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki sarı renkli bir B uyarı
simgesi yanar. Sürücü dönüş
lambasını etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak B
uyarı simgesi sarı renginde yanıp
sönmeye başlar.
Not
Sollayan araç sollanan araçtan en az 10 km/saat daha hızlıysa, ilgili
yan aynalardaki uyarı sembolü B
yanmayabilir.
Yan kör nokta alarmı 10 km/saat ile 140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığı zaman her iki dış
ayna göstergesi kısa süre
aydınlanarak sistemin çalıştığını
gösterir.
Sistem, Bilgi Ekranından
etkinleştirilebilir veya devre dışı
bırakılabilir.
Araç ayarlarının kişiselleştirilmesi 3 127.
Sistemin devre dışı kalması Sürücü
Bilgi Sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Algılama bölgeleri arka tamponda
başlar ve yakl. 3 m geriye ve yanlara
doğru uzanır. Bu bölgenin yerden yüksekliği yaklaşık 0,5 m ile 2 m
arasındadır.
Araç römork çekiyorsa veya bir
bisiklet taşıyıcı takılıysa sistem devre
dışı bırakılır.
Yan kör nokta alarmı sabit nesneleri, ör. koruma rayları, direkler,
kaldırımlar, duvarlar ve kirişler gibi
gözardı edecek şekilde
tasarlanmıştır. Park eden araçlar
veya karşı yönden gelen araçlar
tespit edilmez.

Sürüş ve kullanım213ArızaNormal koşullar altında bazen yanlış
alarmlar verilebilir ve bu durum yaş
koşullar altında daha da fazlalaşabilir.
Arka tamponun sağ veya sol köşesi
çamur, pislik, kar, buz, sulu kar ile
kaplandığında veya şiddetli
yağmurlarda çalışmaz.
Temizleme talimatları 3 281.
Sistemde bir arıza olduğunda veya
sensörler geçici koşullardan ötürü çalışmadığında, aynalardaki
semboller kalıcı olarak yanar ve
Sürücü Bilgi Sisteminde bir mesaj
görüntülenir. Bir servise başvurun.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü Bilgi Ekranında
gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve park asistanının
görüş alanı dışında yer alan, örn.
tamponun veya aracın altında
bulunan nesnelerin
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece arka görüş
kamerasını kullanarak geri viteste
kullanmayın veya park etmeyin.
Aracı sürmeye başlamadan önce
her zaman çevresini kontrol edin.
Etkinleştirilmesi
Arka görüş kamerası geri vitestakıldığında otomatik olarak
etkinleşir.
Çalışma prensibi
5 kapılı hatchback'te kamera plaka
lambalarının arasına monte
edilmiştir.
Sports Tourer'da kamera arka kapak
çıtasının altına monte edilmiştir.

214Sürüş ve kullanım
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler bir metre aralıklı olan ve görüntülenen
nesnelere olan mesafeyi tanımlamak
için resim üzerine yansıtılan
çizgilerdir.Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
Ayrıca, araç çevresini kontrol etme
uyarısı ile birlikte Bilgi Ekranının üst
satırında 9 görüntülenir.
Devre dışı bırakılması Belirli bir hız aşıldığında veya yakl.
15 saniye süre ile geri vites
takılmadığında, kamera kapatılır.
Kılavuz çizgileri ve uyarı
sembollerinin devreden çıkarılması
7'' Renkli bilgi ekranı: Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden çıkarılması, ekranın alt bölgesindeki
dokunmatik tuşlarla değiştirilebilir.
8'' Renkli bilgi ekranı: Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden çıkarılması, Bilgi Ekranındaki Ayarlarmenüsünden değiştirilebilir. İlgili ayarı
Ayarlar I Geri görüş kamerası içinde
seçin.
Bilgi ekranı 3 122.

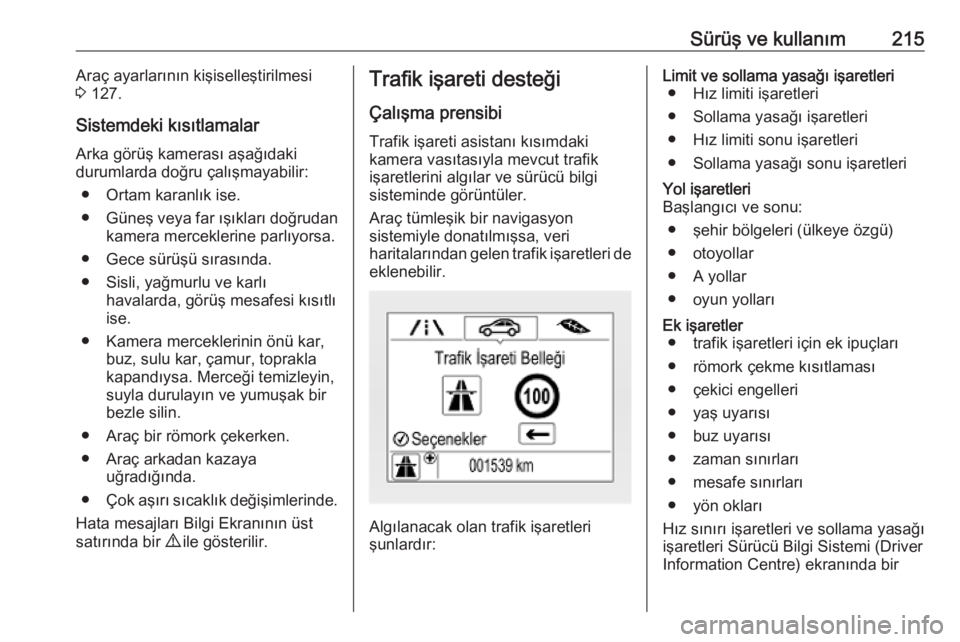

Sürüş ve kullanım215Araç ayarlarının kişiselleştirilmesi
3 127.
Sistemdeki kısıtlamalar Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceklerine parlıyorsa.
● Gece sürüşü sırasında.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.
● Kamera merceklerinin önü kar, buz, sulu kar, çamur, toprakla
kapandıysa. Merceği temizleyin,
suyla durulayın ve yumuşak bir
bezle silin.
● Araç bir römork çekerken.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.
Hata mesajları Bilgi Ekranının üst
satırında bir 9 ile gösterilir.Trafik işareti desteği
Çalışma prensibi Trafik işareti asistanı kısımdaki
kamera vasıtasıyla mevcut trafik
işaretlerini algılar ve sürücü bilgi
sisteminde görüntüler.
Araç tümleşik bir navigasyon
sistemiyle donatılmışsa, veri
haritalarından gelen trafik işaretleri de eklenebilir.
Algılanacak olan trafik işaretleri
şunlardır:
Limit ve sollama yasağı işaretleri ● Hız limiti işaretleri
● Sollama yasağı işaretleri
● Hız limiti sonu işaretleri
● Sollama yasağı sonu işaretleriYol işaretleri
Başlangıcı ve sonu:
● şehir bölgeleri (ülkeye özgü)
● otoyollar
● A yollar
● oyun yollarıEk işaretler ● trafik işaretleri için ek ipuçları
● römork çekme kısıtlaması
● çekici engelleri
● yaş uyarısı
● buz uyarısı
● zaman sınırları
● mesafe sınırları
● yön okları

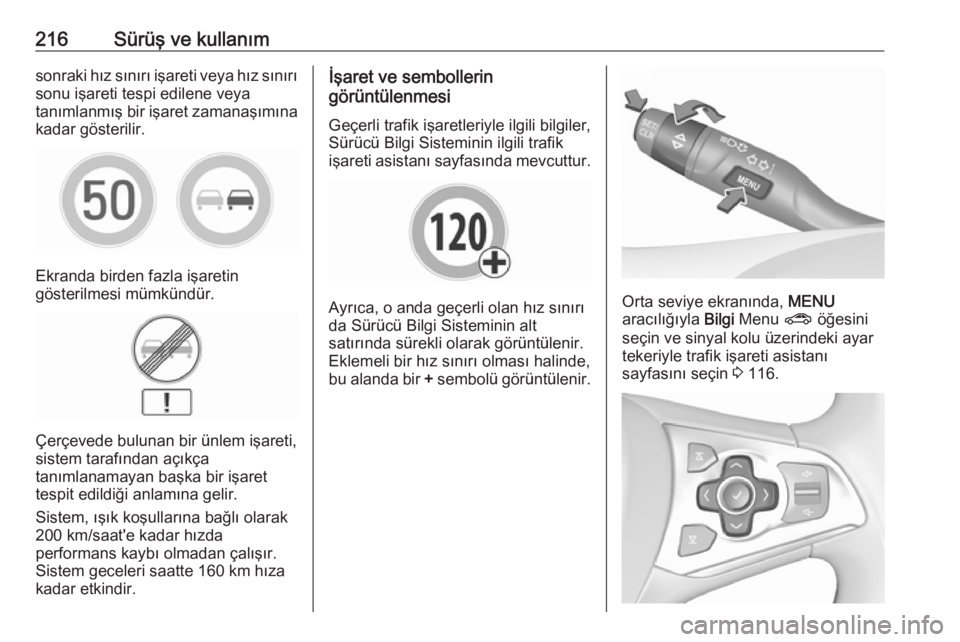

Hız sınırı işaretleri ve sollama yasağı işaretleri Sürücü Bilgi Sistemi (Driver
Information Centre) ekranında bir

216Sürüş ve kullanımsonraki hız sınırı işareti veya hız sınırısonu işareti tespi edilene veya
tanımlanmış bir işaret zamanaşımına
kadar gösterilir.
Ekranda birden fazla işaretin
gösterilmesi mümkündür.
Çerçevede bulunan bir ünlem işareti,
sistem tarafından açıkça
tanımlanamayan başka bir işaret
tespit edildiği anlamına gelir.
Sistem, ışık koşullarına bağlı olarak
200 km/saat'e kadar hızda
performans kaybı olmadan çalışır.
Sistem geceleri saatte 160 km hıza
kadar etkindir.
İşaret ve sembollerin
görüntülenmesi
Geçerli trafik işaretleriyle ilgili bilgiler,
Sürücü Bilgi Sisteminin ilgili trafik
işareti asistanı sayfasında mevcuttur.
Ayrıca, o anda geçerli olan hız sınırı
da Sürücü Bilgi Sisteminin alt
satırında sürekli olarak görüntülenir.
Eklemeli bir hız sınırı olması halinde,
bu alanda bir + sembolü görüntülenir.Orta seviye ekranında, MENU
aracılığıyla Bilgi Menu ? öğesini
seçin ve sinyal kolu üzerindeki ayar tekeriyle trafik işareti asistanı
sayfasını seçin 3 116.

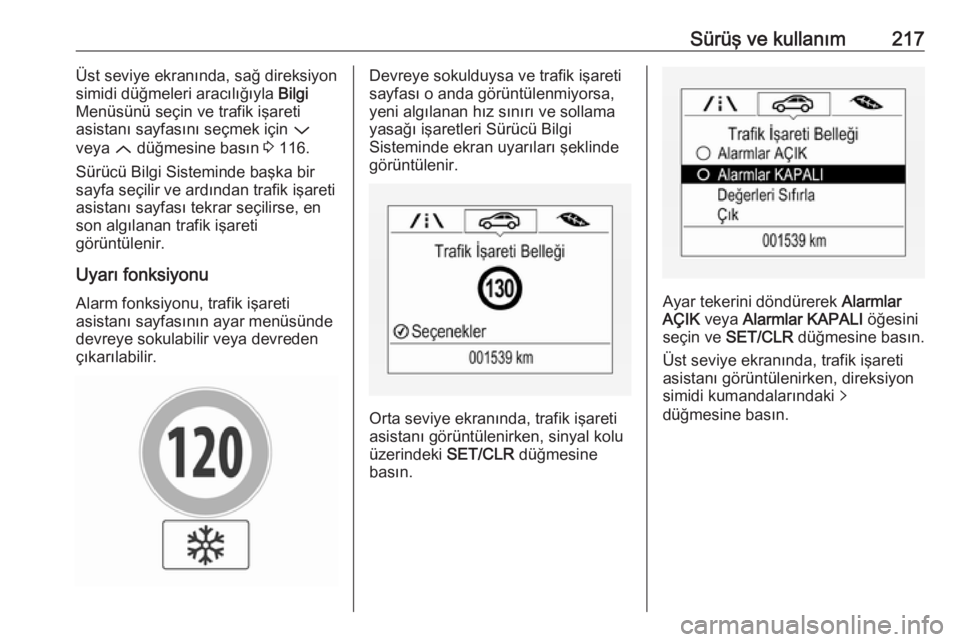

Sürüş ve kullanım217Üst seviye ekranında, sağ direksiyon
simidi düğmeleri aracılığıyla Bilgi
Menüsünü seçin ve trafik işareti
asistanı sayfasını seçmek için P
veya Q düğmesine basın 3 116.
Sürücü Bilgi Sisteminde başka bir sayfa seçilir ve ardından trafik işaretiasistanı sayfası tekrar seçilirse, en
son algılanan trafik işareti
görüntülenir.
Uyarı fonksiyonu Alarm fonksiyonu, trafik işareti
asistanı sayfasının ayar menüsünde
devreye sokulabilir veya devreden
çıkarılabilir.Devreye sokulduysa ve trafik işareti
sayfası o anda görüntülenmiyorsa,
yeni algılanan hız sınırı ve sollama
yasağı işaretleri Sürücü Bilgi
Sisteminde ekran uyarıları şeklinde
görüntülenir.
Orta seviye ekranında, trafik işareti
asistanı görüntülenirken, sinyal kolu
üzerindeki SET/CLR düğmesine
basın.
Ayar tekerini döndürerek Alarmlar
AÇIK veya Alarmlar KAPALI öğesini
seçin ve SET/CLR düğmesine basın.
Üst seviye ekranında, trafik işareti
asistanı görüntülenirken, direksiyon
simidi kumandalarındaki q
düğmesine basın.

218Sürüş ve kullanım

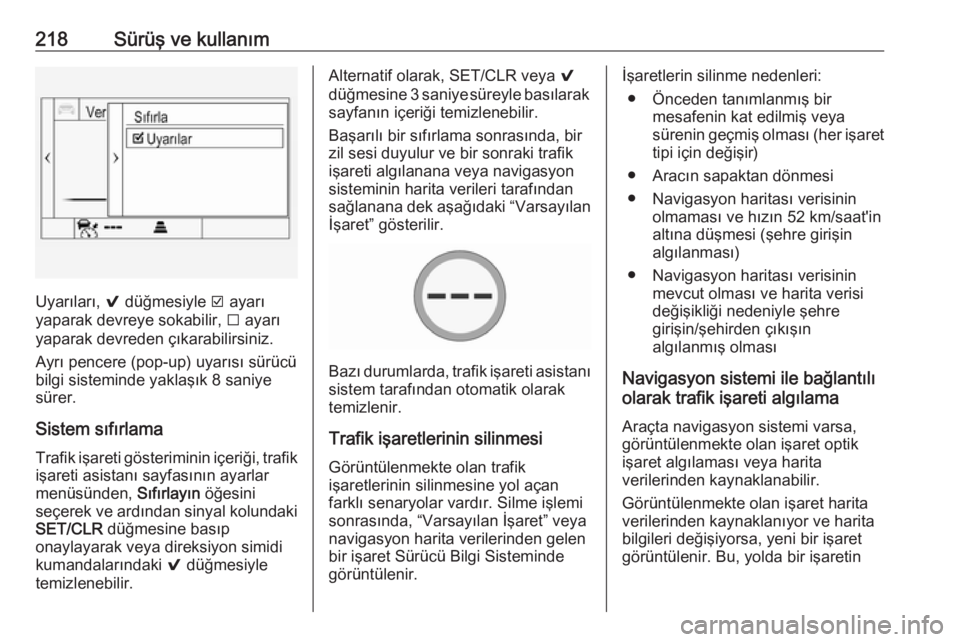

Uyarıları, 9 düğmesiyle J ayarı
yaparak devreye sokabilir, I ayarı
yaparak devreden çıkarabilirsiniz.
Ayrı pencere (pop-up) uyarısı sürücü
bilgi sisteminde yaklaşık 8 saniye
sürer.
Sistem sıfırlama
Trafik işareti gösteriminin içeriği, trafik işareti asistanı sayfasının ayarlar
menüsünden, Sıfırlayın öğesini
seçerek ve ardından sinyal kolundaki
SET/CLR düğmesine basıp
onaylayarak veya direksiyon simidi
kumandalarındaki 9 düğmesiyle
temizlenebilir.
Alternatif olarak, SET/CLR veya 9
düğmesine 3 saniye süreyle basılarak sayfanın içeriği temizlenebilir.
Başarılı bir sıfırlama sonrasında, bir
zil sesi duyulur ve bir sonraki trafik
işareti algılanana veya navigasyon
sisteminin harita verileri tarafından
sağlanana dek aşağıdaki “Varsayılan
İşaret” gösterilir.
Bazı durumlarda, trafik işareti asistanı
sistem tarafından otomatik olarak
temizlenir.
Trafik işaretlerinin silinmesi
Görüntülenmekte olan trafik
işaretlerinin silinmesine yol açan
farklı senaryolar vardır. Silme işlemi
sonrasında, “Varsayılan İşaret” veya
navigasyon harita verilerinden gelen
bir işaret Sürücü Bilgi Sisteminde
görüntülenir.
İşaretlerin silinme nedenleri:
● Önceden tanımlanmış bir mesafenin kat edilmiş veya
sürenin geçmiş olması (her işaret
tipi için değişir)
● Aracın sapaktan dönmesi
● Navigasyon haritası verisinin olmaması ve hızın 52 km/saat'in
altına düşmesi (şehre girişin
algılanması)
● Navigasyon haritası verisinin mevcut olması ve harita verisi
değişikliği nedeniyle şehre
girişin/şehirden çıkışın
algılanmış olması
Navigasyon sistemi ile bağlantılı
olarak trafik işareti algılama
Araçta navigasyon sistemi varsa, görüntülenmekte olan işaret optik
işaret algılaması veya harita
verilerinden kaynaklanabilir.
Görüntülenmekte olan işaret harita
verilerinden kaynaklanıyor ve harita
bilgileri değişiyorsa, yeni bir işaret
görüntülenir. Bu, yolda bir işaretin
