OPEL ASTRA K 2019.5 Sürücü El Kitabı (in Turkish)

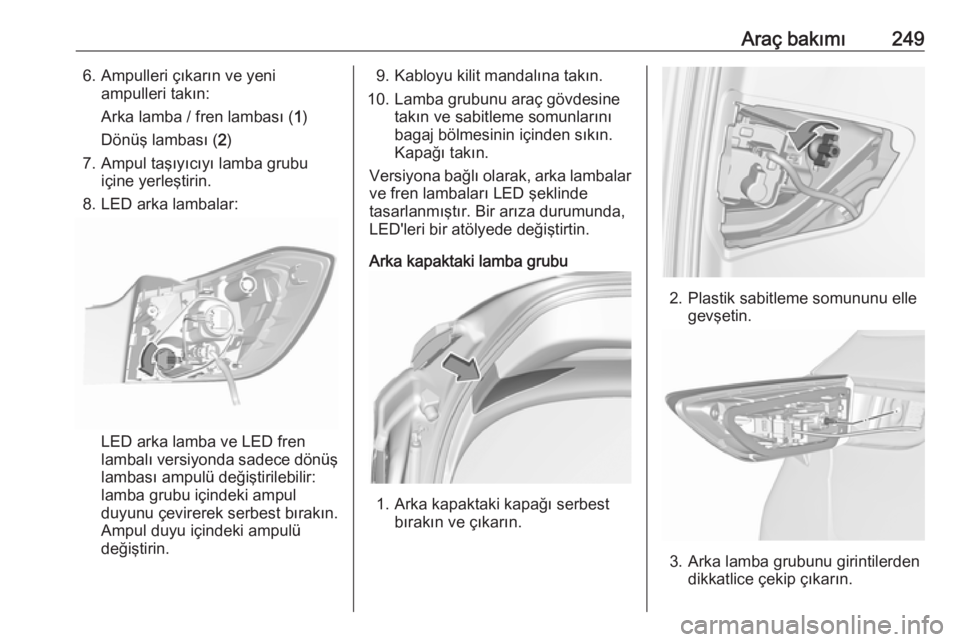

Araç bakımı2496. Ampulleri çıkarın ve yeniampulleri takın:
Arka lamba / fren lambası ( 1)
Dönüş lambası ( 2)
7. Ampul taşıyıcıyı lamba grubu içine yerleştirin.
8. LED arka lambalar:
LED arka lamba ve LED fren
lambalı versiyonda sadece dönüş
lambası ampulü değiştirilebilir:
lamba grubu içindeki ampul
duyunu çevirerek serbest bırakın.
Ampul duyu içindeki ampulü
değiştirin.
9. Kabloyu kilit mandalına takın.
10. Lamba grubunu araç gövdesine takın ve sabitleme somunlarını
bagaj bölmesinin içinden sıkın.
Kapağı takın.
Versiyona bağlı olarak, arka lambalar ve fren lambaları LED şeklinde
tasarlanmıştır. Bir arıza durumunda,
LED'leri bir atölyede değiştirtin.
Arka kapaktaki lamba grubu
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik sabitleme somununu ellegevşetin.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.

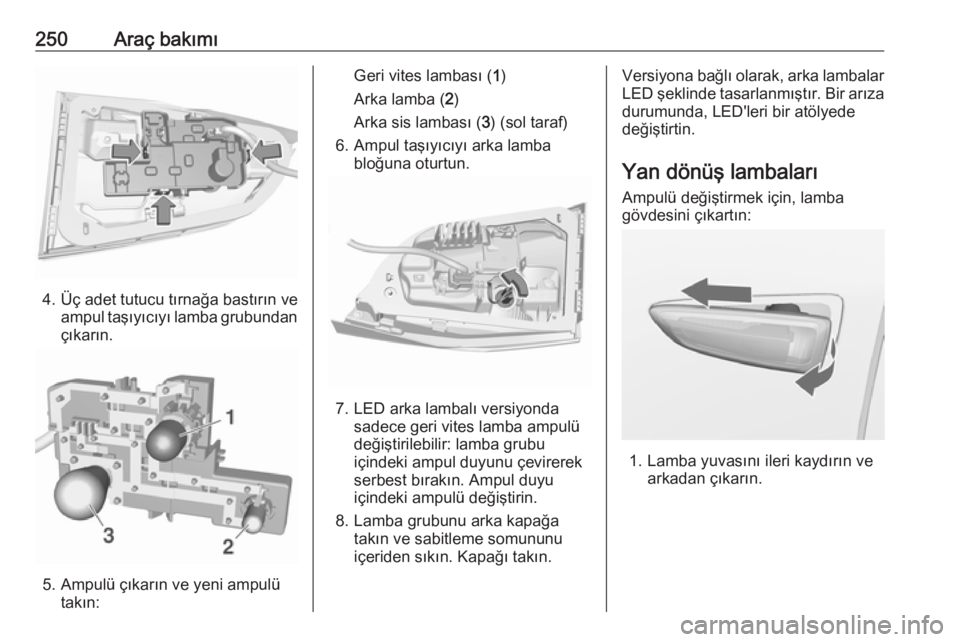

250Araç bakımı
4. Üç adet tutucu tırnağa bastırın veampul taşıyıcıyı lamba grubundan
çıkarın.
5. Ampulü çıkarın ve yeni ampulü takın:
Geri vites lambası ( 1)
Arka lamba ( 2)
Arka sis lambası ( 3) (sol taraf)
6. Ampul taşıyıcıyı arka lamba bloğuna oturtun.
7. LED arka lambalı versiyondasadece geri vites lamba ampulü
değiştirilebilir: lamba grubu
içindeki ampul duyunu çevirerek
serbest bırakın. Ampul duyu içindeki ampulü değiştirin.
8. Lamba grubunu arka kapağa takın ve sabitleme somununu
içeriden sıkın. Kapağı takın.
Versiyona bağlı olarak, arka lambalar
LED şeklinde tasarlanmıştır. Bir arıza durumunda, LED'leri bir atölyede
değiştirtin.
Yan dönüş lambaları Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lamba yuvasını ileri kaydırın ve arkadan çıkarın.

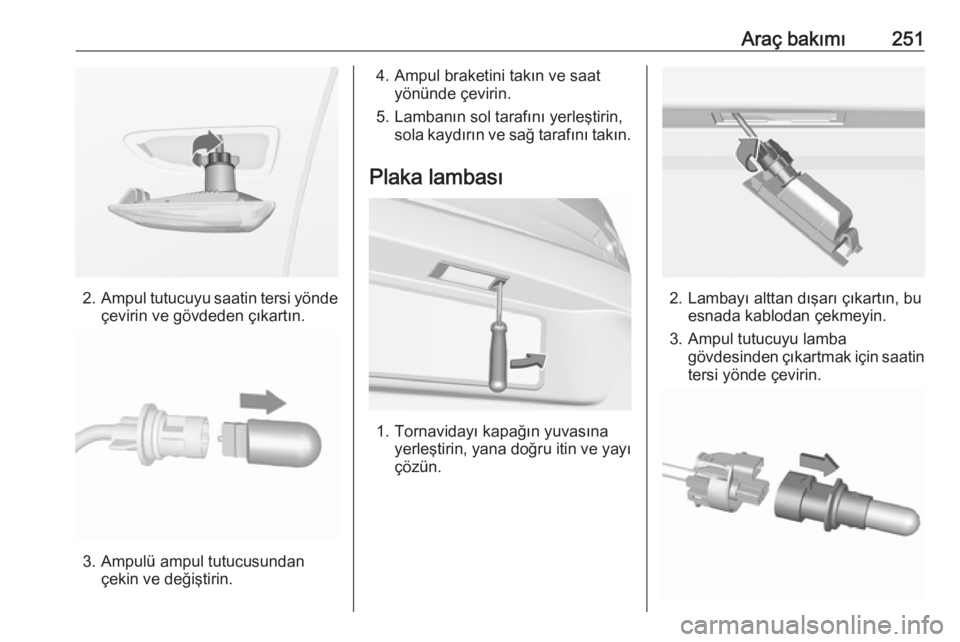

Araç bakımı251
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3. Ampul tutucuyu lamba gövdesinden çıkartmak için saatintersi yönde çevirin.

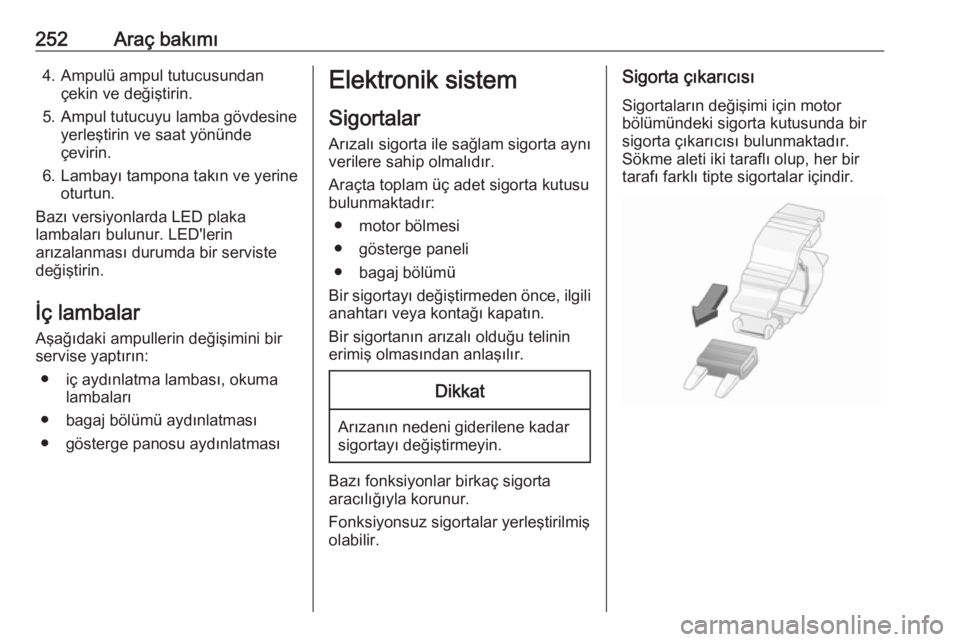

252Araç bakımı4. Ampulü ampul tutucusundançekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
Bazı versiyonlarda LED plaka
lambaları bulunur. LED'lerin
arızalanması durumda bir serviste
değiştirin.
İç lambalar
Aşağıdaki ampullerin değişimini bir
servise yaptırın:
● iç aydınlatma lambası, okuma lambaları
● bagaj bölümü aydınlatması
● gösterge panosu aydınlatmasıElektronik sistem
SigortalarArızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
● motor bölmesi
● gösterge paneli ● bagaj bölümü
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır.Dikkat
Arızanın nedeni giderilene kadar
sigortayı değiştirmeyin.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sökme aleti iki taraflı olup, her bir
tarafı farklı tipte sigortalar içindir.

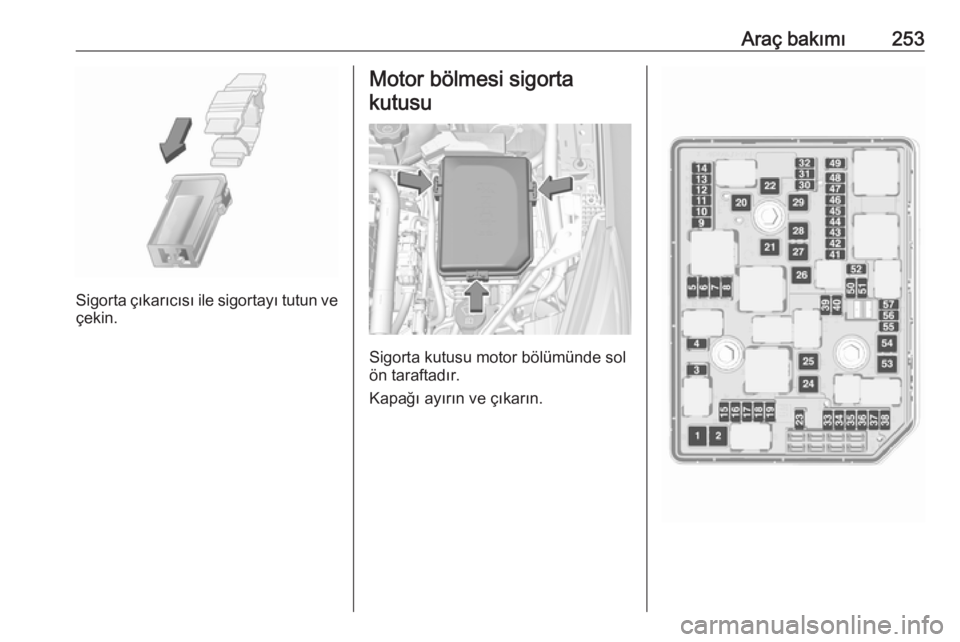

Araç bakımı253
Sigorta çıkarıcısı ile sigortayı tutun ve
çekin.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.

254Araç bakımıNo.Akım devresi1Marş motoru2Marş motoru3Egzoz sensörü4Motor kontrol modülü5Motor işlevleri / Aeroshutter6Şanzıman kontrol modülü7Önden çarpışma alarmı / Ayar‐
lanabilir Hız Sabitleyici8Motor kontrol modülü9Klima Sistemi10Dizel egzoz sistemi11Arka kapak kilitleme sistemi /
Şanzıman12Koltuk bel masajı13Kaynama sonrası pompası14Dizel egzoz sistemi15Egzoz sensörü16Yakıt enjeksiyonuNo.Akım devresi17Yakıt enjeksiyonu18Dizel egzoz sistemi19Dizel egzoz sistemi20–21–22ABS23Ön cam ve arka cam için fıskiye
sistemi24Far Yıkayıcı25Dizel yakıt ısırtıcısı26Şanzıman kontrol modülü27Elektrikli arka kapak modülü28–29Isıtmalı arka cam30Ayna buz çözme31Hırsızlık uyarı modülüNo.Akım devresi32DC transformatörü / LED ekran /
Elektrikli ısıtıcı / Klima sistemi /
Kızdırma bujisi kontrolörü33Hırsızlık uyarı modülü klaksonu34Korna35Bagaj bölümündeki aksesuar
prizi36Sağ uzun hüzme (Halojen) /
Sağ kısa hüzme (LED)37Sol uzun huzmeli far (Halojen)38LED ön far / Otomatik far seviye ayarlaması39Ön sis farı40Orta Geçit Modülü41Yakıtta su var sensörü / Su
pompası42Manuel far seviye ayarlaması43Yakıt pompası44Arka görüş kamerası / İç dikiz
aynası / Römork modülü

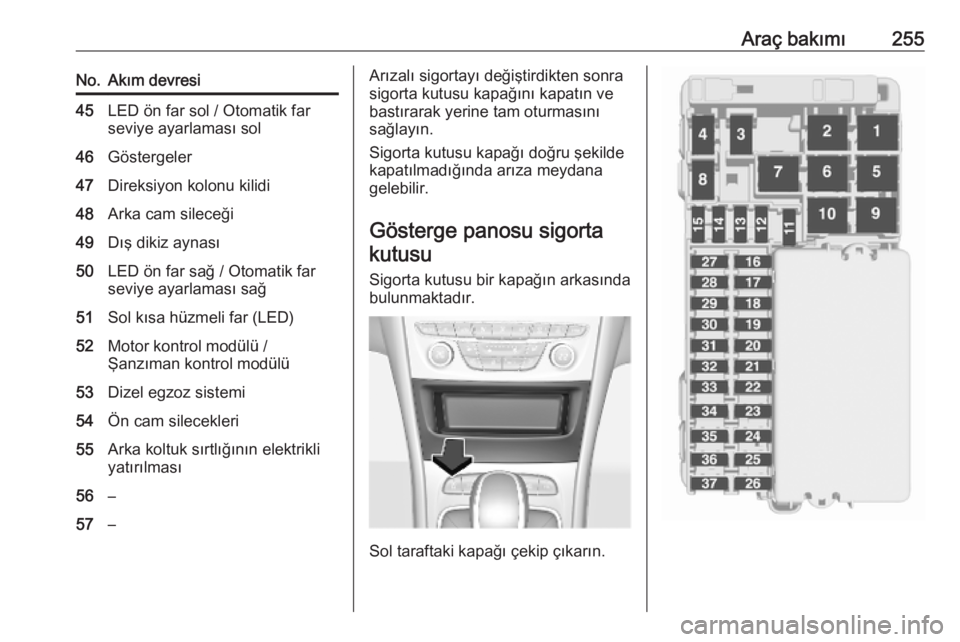

Araç bakımı255No.Akım devresi45LED ön far sol / Otomatik far
seviye ayarlaması sol46Göstergeler47Direksiyon kolonu kilidi48Arka cam sileceği49Dış dikiz aynası50LED ön far sağ / Otomatik far seviye ayarlaması sağ51Sol kısa hüzmeli far (LED)52Motor kontrol modülü /
Şanzıman kontrol modülü53Dizel egzoz sistemi54Ön cam silecekleri55Arka koltuk sırtlığının elektrikli
yatırılması56–57–Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigortakutusu
Sigorta kutusu bir kapağın arkasında bulunmaktadır.
Sol taraftaki kapağı çekip çıkarın.

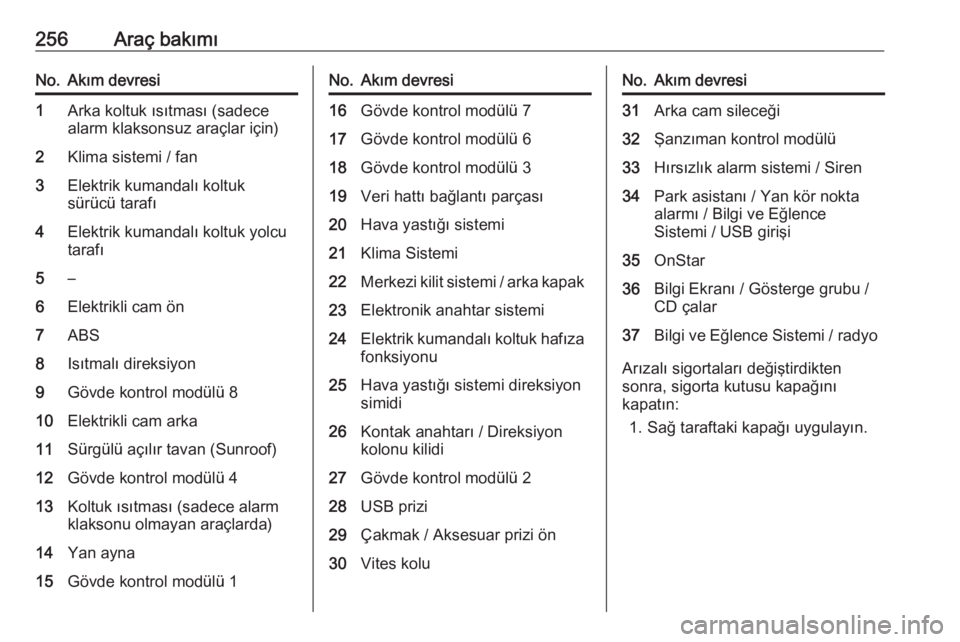

256Araç bakımıNo.Akım devresi1Arka koltuk ısıtması (sadece
alarm klaksonsuz araçlar için)2Klima sistemi / fan3Elektrik kumandalı koltuk
sürücü tarafı4Elektrik kumandalı koltuk yolcu
tarafı5–6Elektrikli cam ön7ABS8Isıtmalı direksiyon9Gövde kontrol modülü 810Elektrikli cam arka11Sürgülü açılır tavan (Sunroof)12Gövde kontrol modülü 413Koltuk ısıtması (sadece alarm
klaksonu olmayan araçlarda)14Yan ayna15Gövde kontrol modülü 1No.Akım devresi16Gövde kontrol modülü 717Gövde kontrol modülü 618Gövde kontrol modülü 319Veri hattı bağlantı parçası20Hava yastığı sistemi21Klima Sistemi22Merkezi kilit sistemi / arka kapak23Elektronik anahtar sistemi24Elektrik kumandalı koltuk hafıza
fonksiyonu25Hava yastığı sistemi direksiyon
simidi26Kontak anahtarı / Direksiyon
kolonu kilidi27Gövde kontrol modülü 228USB prizi29Çakmak / Aksesuar prizi ön30Vites koluNo.Akım devresi31Arka cam sileceği32Şanzıman kontrol modülü33Hırsızlık alarm sistemi / Siren34Park asistanı / Yan kör nokta
alarmı / Bilgi ve Eğlence
Sistemi / USB girişi35OnStar36Bilgi Ekranı / Gösterge grubu /
CD çalar37Bilgi ve Eğlence Sistemi / radyo
Arızalı sigortaları değiştirdikten
sonra, sigorta kutusu kapağını
kapatın:
1. Sağ taraftaki kapağı uygulayın.

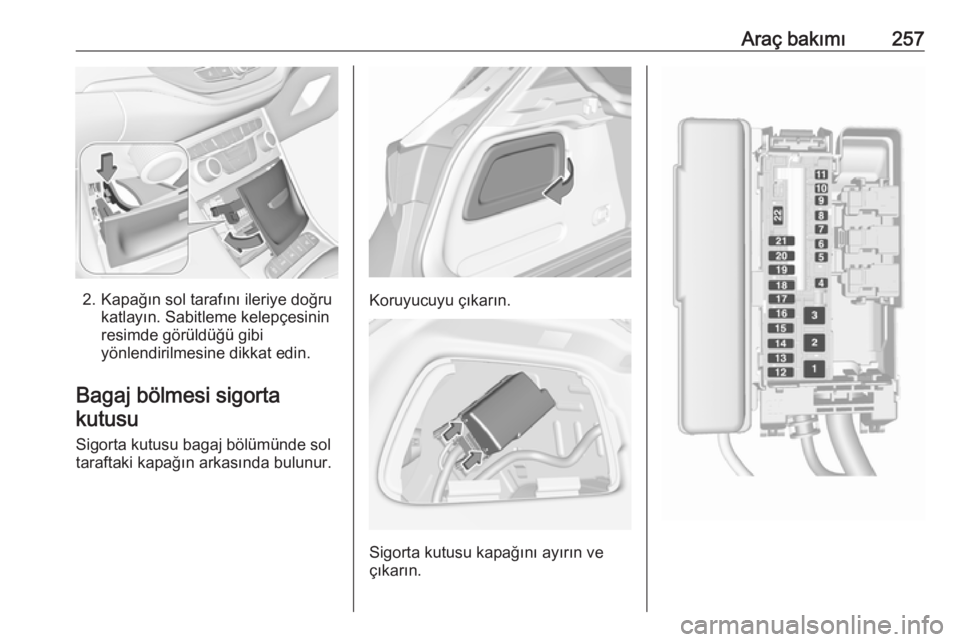

Araç bakımı257
2. Kapağın sol tarafını ileriye doğrukatlayın. Sabitleme kelepçesinin
resimde görüldüğü gibi yönlendirilmesine dikkat edin.
Bagaj bölmesi sigorta kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasında bulunur.Koruyucuyu çıkarın.
Sigorta kutusu kapağını ayırın ve
çıkarın.

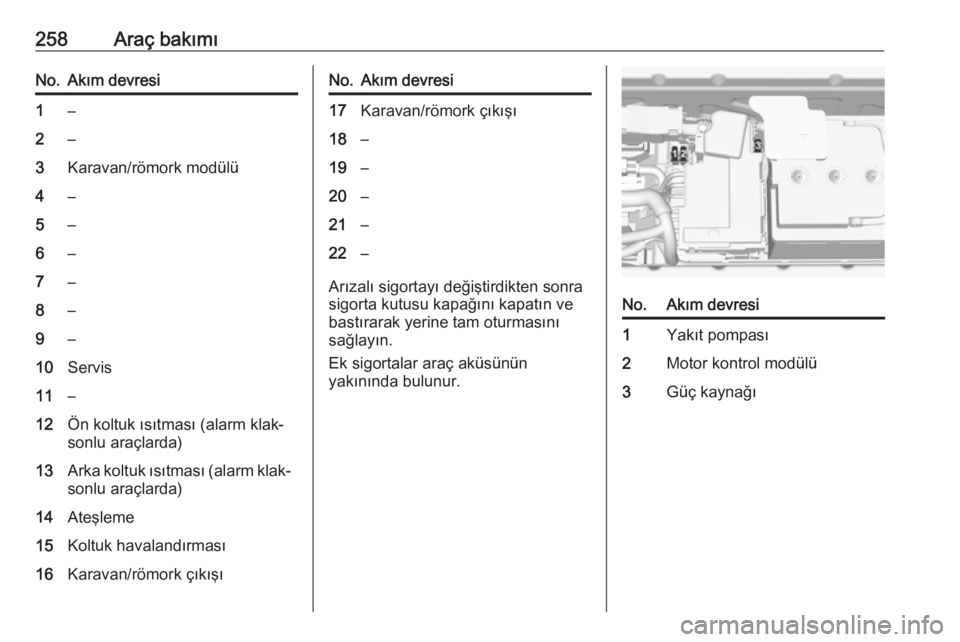

258Araç bakımıNo.Akım devresi1–2–3Karavan/römork modülü4–5–6–7–8–9–10Servis11–12Ön koltuk ısıtması (alarm klak‐
sonlu araçlarda)13Arka koltuk ısıtması (alarm klak‐ sonlu araçlarda)14Ateşleme15Koltuk havalandırması16Karavan/römork çıkışıNo.Akım devresi17Karavan/römork çıkışı18–19–20–21–22–
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Ek sigortalar araç aküsünün
yakınında bulunur.
No.Akım devresi1Yakıt pompası2Motor kontrol modülü3Güç kaynağı
