Guida e funzionamento239Per chiudere, ruotare il tappo del
serbatoio del carburante in senso
orario fino a sentire uno scatto.
Chiudere lo sportellino e bloccarlo.
Inibitore di errato rifornimento9 Avvertenza
Non cercare di aprire lo sportello
del bocchettone di rifornimento
manualmente su veicoli con inibi‐
tore di mancate accensioni.
In caso contrario le dita potreb‐
bero restare intrappolate.
L'inibitore di errato rifornimento
garantisce che il portellino del
bocchettone di rifornimento del
carburante possa essere aperto solo
usando l'ugello del carburante
idoneo, o un imbuto per rifornimenti di
emergenza.
In caso di emergenza, riempire con
una tanica. Per aprire il tappo del
bocchettone di rifornimento è neces‐
sario utilizzare un imbuto.
L'imbuto può essere riposto nel vano
di carico o nel cassettino portaoggetti.
Posizionare l'imbuto in posizione rettilinea rispetto al bocchettone di
rifornimento e premere delicatamente
per inserirlo.
Una volta effettuato il rifornimento,
pulire l'imbuto da eventuali residui di
carburante e riporlo nel veicolo.
Rifornimento di metano
Lo sportellino del carburante può
essere aperto solo se il veicolo è
sbloccato. Aprire sportellino del
carburante premendo sullo sportel‐
lino stesso.
9 Avvertenza
Effettuare il rifornimento solo con
una pressione di uscita massima
di 250 bar. Rifornirsi esclusiva‐
mente in stazioni a temperatura
compensata.
La procedura di rifornimento deve
essere completata, cioè, con l'aera‐
zione del bocchettone.
La capacità del serbatoio del metano
dipende dalla temperatura esterna, dalla pressione di riempimento, dalla
composizione del gas e dal tipo di
sistema di rifornimento. Capacità
3 314.
Chiudere lo sportellino e lasciarlo
innestare.
Nomi dei "veicoli a metano" all'estero:

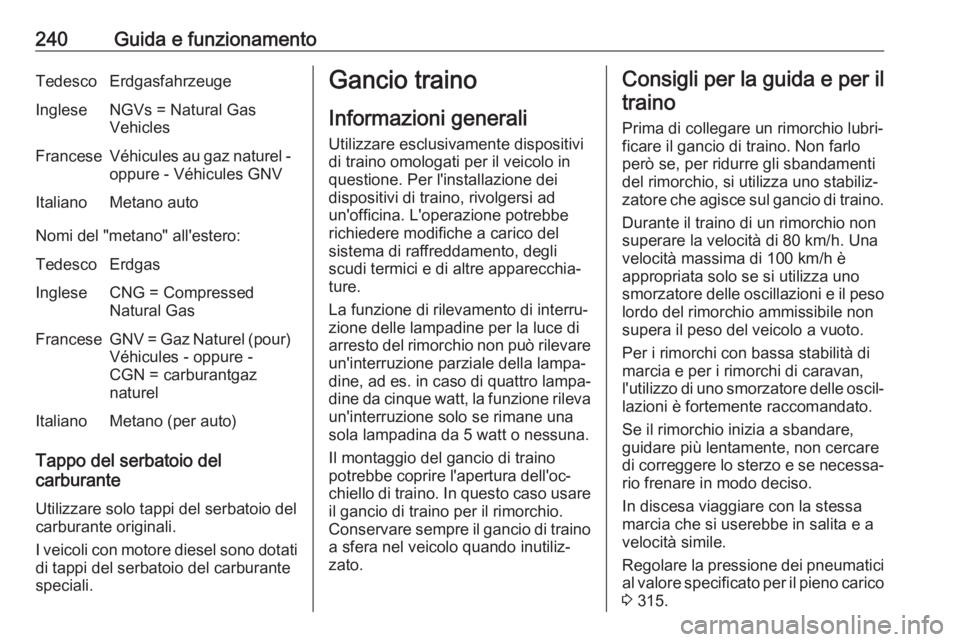

240Guida e funzionamentoTedescoErdgasfahrzeugeIngleseNGVs = Natural Gas
VehiclesFranceseVéhicules au gaz naturel - oppure - Véhicules GNVItalianoMetano auto
Nomi del "metano" all'estero:
TedescoErdgasIngleseCNG = Compressed
Natural GasFranceseGNV = Gaz Naturel (pour) Véhicules - oppure -
CGN = carburantgaz
naturelItalianoMetano (per auto)
Tappo del serbatoio del
carburante
Utilizzare solo tappi del serbatoio del
carburante originali.
I veicoli con motore diesel sono dotati di tappi del serbatoio del carburante
speciali.
Gancio traino
Informazioni generali
Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. Per l'installazione dei
dispositivi di traino, rivolgersi ad
un'officina. L'operazione potrebbe
richiedere modifiche a carico del sistema di raffreddamento, degli
scudi termici e di altre apparecchia‐
ture.
La funzione di rilevamento di interru‐
zione delle lampadine per la luce di
arresto del rimorchio non può rilevare
un'interruzione parziale della lampa‐
dine, ad es. in caso di quattro lampa‐ dine da cinque watt, la funzione rileva
un'interruzione solo se rimane una
sola lampadina da 5 watt o nessuna.
Il montaggio del gancio di traino
potrebbe coprire l'apertura dell'oc‐
chiello di traino. In questo caso usare il gancio di traino per il rimorchio.
Conservare sempre il gancio di traino a sfera nel veicolo quando inutiliz‐
zato.Consigli per la guida e per il
traino
Prima di collegare un rimorchio lubri‐
ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Durante il traino di un rimorchio non
superare la velocità di 80 km/h. Una
velocità massima di 100 km/h è
appropriata solo se si utilizza uno
smorzatore delle oscillazioni e il peso
lordo del rimorchio ammissibile non
supera il peso del veicolo a vuoto.
Per i rimorchi con bassa stabilità di
marcia e per i rimorchi di caravan,
l'utilizzo di uno smorzatore delle oscil‐
lazioni è fortemente raccomandato.
Se il rimorchio inizia a sbandare,
guidare più lentamente, non cercare di correggere lo sterzo e se necessa‐ rio frenare in modo deciso.
In discesa viaggiare con la stessa
marcia che si userebbe in salita e a velocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico 3 315.

Guida e funzionamento241Traino di un rimorchio
Carichi trainabili I carichi trainabili ammessi sono valori
massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono
specificati nella documentazione del
veicolo. In generale sono validi per
pendenze fino a 12%.
I carichi trainabili ammessi sono validi
fino alla pendenza specificata e a
livello del mare. Con l'aumentare
dell'altitudine la potenza del motore
diminuisce a causa della maggiore
rarefazione dell'aria, riducendo così
la capacità di procedere in salita. Per
questo anche la massa lorda consen‐ tita della combinazione (veicolo +
rimorchio) diminuisce del 10% per
ogni 1000 metri di altitudine. Non è
necessario invece ridurre il peso
complessivo con rimorchio per viag‐giare su pendenze leggere (inferiori
all' 8%, come ad esempio in auto‐
strada).
La massa lorda consentita della
combinazione non deve essere supe‐
rata. Questo peso è specificato sulla
targhetta di identificazione 3 302.
Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐ cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere modi‐
ficato variando la distribuzione del
peso caricato sul rimorchio.
Il carico verticale massimo ammesso
(75 kg) è specificato sulla targhetta di identificazione del dispositivo di traino
e nella documentazione del veicolo.
Cercare sempre di ottenere il carico
massimo, in particolare nel caso di rimorchi pesanti. Il carico verticale sul punto di aggancio non dovrebbe mai
essere inferiore a 25 kg.Carico sull'asse posteriore
Quando il rimorchio è agganciato e il
veicolo trainante è completamente carico, il carico ammesso sull'asse
posteriore (vedere la targhetta di identificazione o la documentazione
del veicolo) può essere superato di
40 kg. Se si supera il carico ammesso sull'asse posteriore, la velocità
massima consentita è di 100 km/ora.
Dispositivi di trainoAttenzione
Quando si viaggia senza rimor‐
chio, rimuovere il gancio di traino.
Ubicazione della barra del gancio
di traino
Il sacchetto con la barra di agganciodel rimorchio si trova sulla copertura
del pianale posteriore nel vano di
carico.
Infilare la cinghietta nell'occhiello
posteriore di destra, avvolgerla due
volte e stringere la cinghietta per
fissare la sacca.

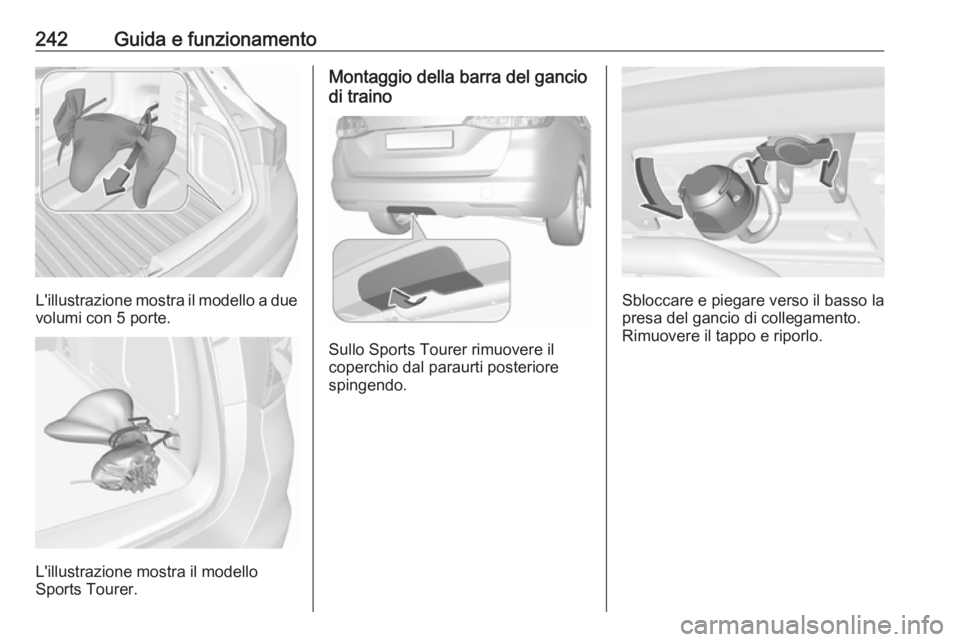

242Guida e funzionamento
L'illustrazione mostra il modello a duevolumi con 5 porte.
L'illustrazione mostra il modello
Sports Tourer.
Montaggio della barra del gancio
di traino
Sullo Sports Tourer rimuovere il
coperchio dal paraurti posteriore
spingendo.
Sbloccare e piegare verso il basso la
presa del gancio di collegamento.
Rimuovere il tappo e riporlo.

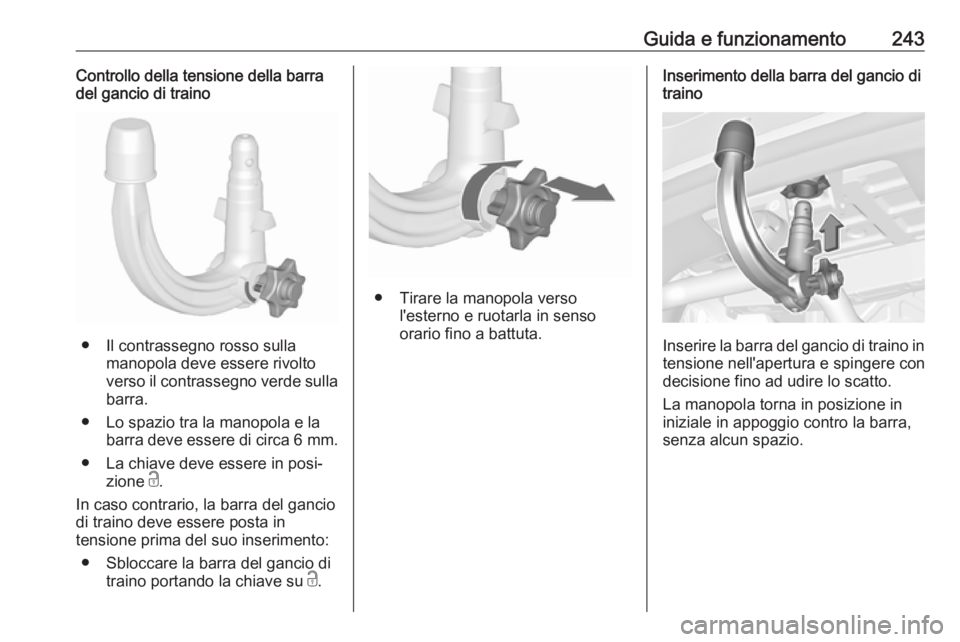

Guida e funzionamento243Controllo della tensione della barra
del gancio di traino
● Il contrassegno rosso sulla
manopola deve essere rivoltoverso il contrassegno verde sulla barra.
● Lo spazio tra la manopola e la barra deve essere di circa 6 mm.
● La chiave deve essere in posi‐ zione c.
In caso contrario, la barra del gancio
di traino deve essere posta in
tensione prima del suo inserimento:
● Sbloccare la barra del gancio di traino portando la chiave su c.
● Tirare la manopola verso
l'esterno e ruotarla in senso
orario fino a battuta.
Inserimento della barra del gancio di
traino
Inserire la barra del gancio di traino in
tensione nell'apertura e spingere condecisione fino ad udire lo scatto.
La manopola torna in posizione in
iniziale in appoggio contro la barra,
senza alcun spazio.

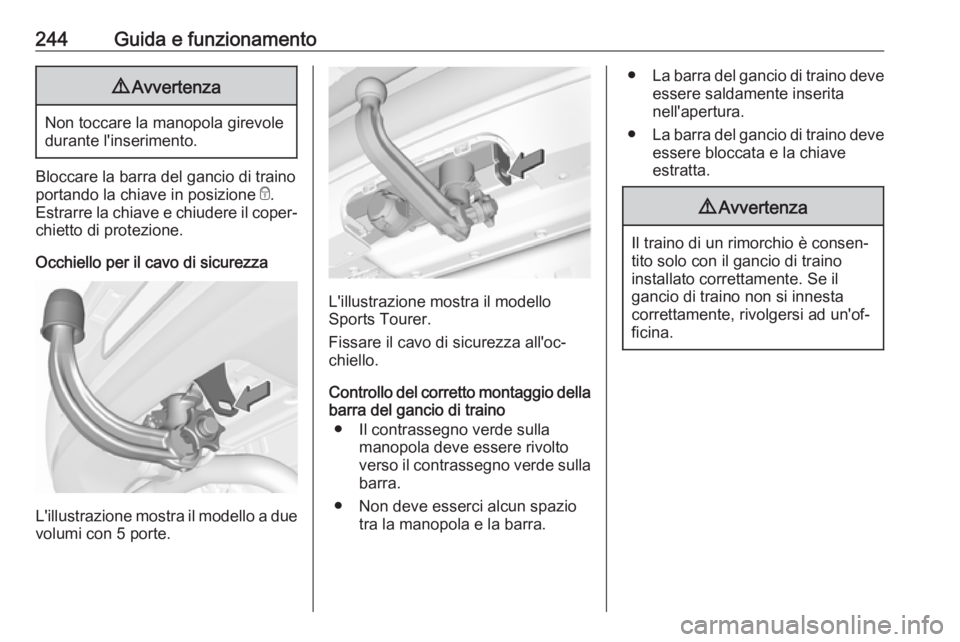

244Guida e funzionamento9Avvertenza
Non toccare la manopola girevole
durante l'inserimento.
Bloccare la barra del gancio di traino
portando la chiave in posizione e.
Estrarre la chiave e chiudere il coper‐
chietto di protezione.
Occhiello per il cavo di sicurezza
L'illustrazione mostra il modello a due volumi con 5 porte.
L'illustrazione mostra il modello
Sports Tourer.
Fissare il cavo di sicurezza all'oc‐
chiello.
Controllo del corretto montaggio della
barra del gancio di traino
● Il contrassegno verde sulla manopola deve essere rivoltoverso il contrassegno verde sulla barra.
● Non deve esserci alcun spazio tra la manopola e la barra.
●La barra del gancio di traino deve
essere saldamente inserita
nell'apertura.
● La barra del gancio di traino deve
essere bloccata e la chiave
estratta.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio di traino
installato correttamente. Se il
gancio di traino non si innesta
correttamente, rivolgersi ad un'of‐
ficina.

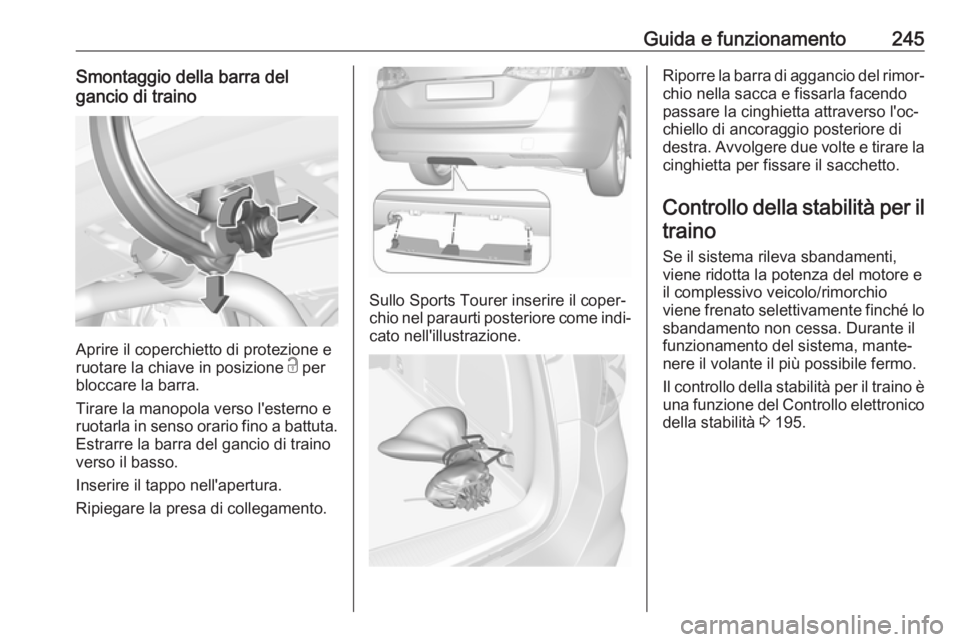

Guida e funzionamento245Smontaggio della barra del
gancio di traino
Aprire il coperchietto di protezione e
ruotare la chiave in posizione c per
bloccare la barra.
Tirare la manopola verso l'esterno e
ruotarla in senso orario fino a battuta. Estrarre la barra del gancio di traino
verso il basso.
Inserire il tappo nell'apertura.
Ripiegare la presa di collegamento.
Sullo Sports Tourer inserire il coper‐
chio nel paraurti posteriore come indi‐
cato nell'illustrazione.
Riporre la barra di aggancio del rimor‐ chio nella sacca e fissarla facendopassare la cinghietta attraverso l'oc‐
chiello di ancoraggio posteriore di
destra. Avvolgere due volte e tirare la
cinghietta per fissare il sacchetto.
Controllo della stabilità per il traino
Se il sistema rileva sbandamenti,
viene ridotta la potenza del motore e
il complessivo veicolo/rimorchio
viene frenato selettivamente finché lo sbandamento non cessa. Durante ilfunzionamento del sistema, mante‐
nere il volante il più possibile fermo.
Il controllo della stabilità per il traino è una funzione del Controllo elettronico
della stabilità 3 195.

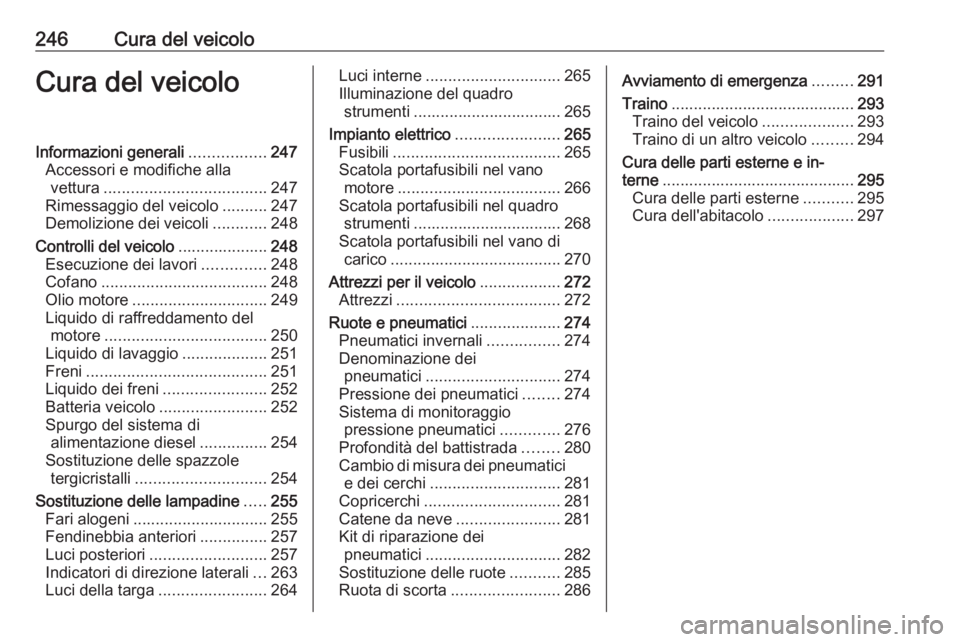

246Cura del veicoloCura del veicoloInformazioni generali.................247
Accessori e modifiche alla vettura .................................... 247
Rimessaggio del veicolo ..........247
Demolizione dei veicoli ............248
Controlli del veicolo ....................248
Esecuzione dei lavori ..............248
Cofano ..................................... 248
Olio motore .............................. 249
Liquido di raffreddamento del motore .................................... 250
Liquido di lavaggio ...................251
Freni ........................................ 251
Liquido dei freni .......................252
Batteria veicolo ........................252
Spurgo del sistema di alimentazione diesel ...............254
Sostituzione delle spazzole tergicristalli ............................. 254
Sostituzione delle lampadine .....255
Fari alogeni .............................. 255
Fendinebbia anteriori ...............257
Luci posteriori .......................... 257
Indicatori di direzione laterali ...263
Luci della targa ........................ 264Luci interne.............................. 265
Illuminazione del quadro strumenti ................................. 265
Impianto elettrico .......................265
Fusibili ..................................... 265
Scatola portafusibili nel vano motore .................................... 266
Scatola portafusibili nel quadro strumenti ................................. 268
Scatola portafusibili nel vano di carico ...................................... 270
Attrezzi per il veicolo ..................272
Attrezzi .................................... 272
Ruote e pneumatici ....................274
Pneumatici invernali ................274
Denominazione dei pneumatici .............................. 274
Pressione dei pneumatici ........274
Sistema di monitoraggio pressione pneumatici .............276
Profondità del battistrada ........280
Cambio di misura dei pneumatici e dei cerchi ............................. 281
Copricerchi .............................. 281
Catene da neve .......................281
Kit di riparazione dei pneumatici .............................. 282
Sostituzione delle ruote ...........285
Ruota di scorta ........................ 286Avviamento di emergenza .........291
Traino ......................................... 293
Traino del veicolo ....................293
Traino di un altro veicolo .........294
Cura delle parti esterne e in‐
terne ........................................... 295
Cura delle parti esterne ...........295
Cura dell'abitacolo ...................297

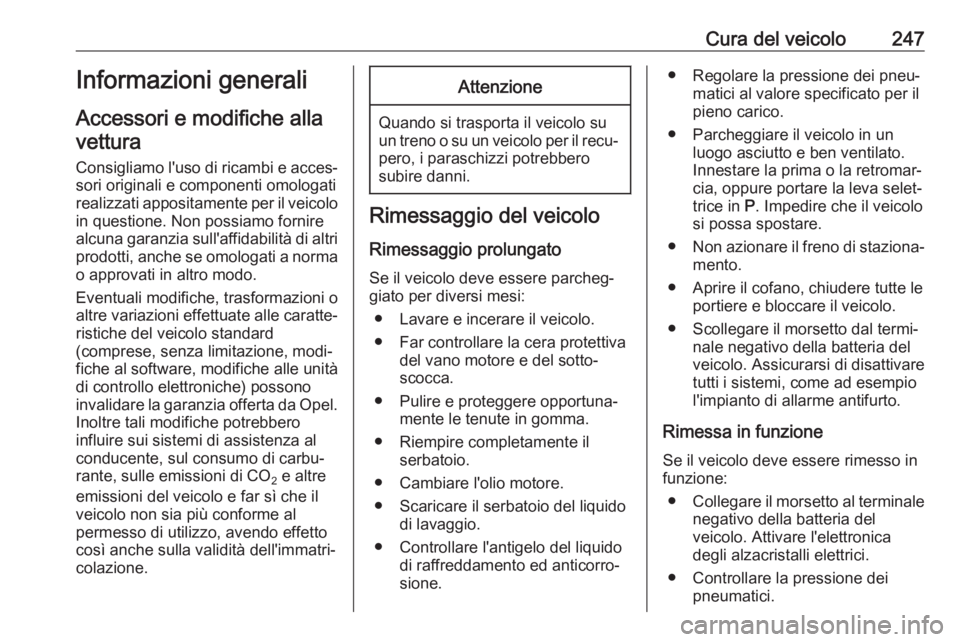

Cura del veicolo247Informazioni generali
Accessori e modifiche alla vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Eventuali modifiche, trasformazioni o
altre variazioni effettuate alle caratte‐
ristiche del veicolo standard
(comprese, senza limitazione, modi‐
fiche al software, modifiche alle unità
di controllo elettroniche) possono
invalidare la garanzia offerta da Opel. Inoltre tali modifiche potrebbero
influire sui sistemi di assistenza al
conducente, sul consumo di carbu‐
rante, sulle emissioni di CO 2 e altre
emissioni del veicolo e far sì che il veicolo non sia più conforme al
permesso di utilizzo, avendo effetto
così anche sulla validità dell'immatri‐ colazione.Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il recu‐ pero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Riempire completamente il serbatoio.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per ilpieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato.
Innestare la prima o la retromar‐
cia, oppure portare la leva selet‐
trice in P. Impedire che il veicolo
si possa spostare.
● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio
l'impianto di allarme antifurto.
Rimessa in funzione
Se il veicolo deve essere rimesso in
funzione:
● Collegare il morsetto al terminale
negativo della batteria del
veicolo. Attivare l'elettronica
degli alzacristalli elettrici.
● Controllare la pressione dei pneumatici.

248Cura del veicolo● Riempire il serbatoio del liquidodi lavaggio.
● Controllare il livello dell'olio motore.
● Controllare il livello del liquido di raffreddamento.
● Se necessario rimontare la targa.
Demolizione dei veicoli Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano
motore solo con l'accensione
disinserita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐ censione disinserita.
9 Pericolo
Il sistema di accensione utilizza
una tensione estremamente alta.
Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.
