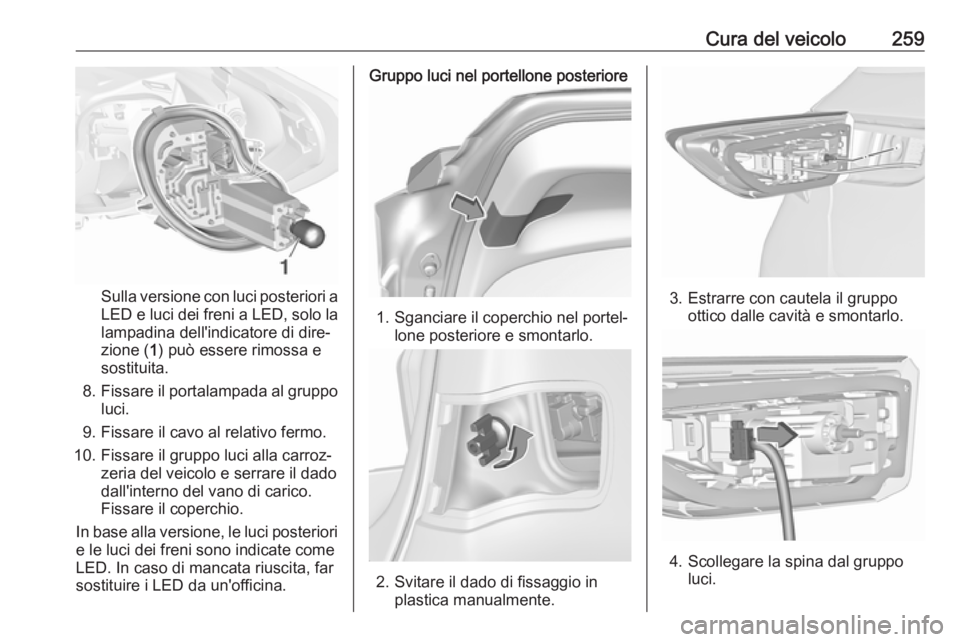

Cura del veicolo259
Sulla versione con luci posteriori a
LED e luci dei freni a LED, solo la
lampadina dell'indicatore di dire‐
zione ( 1) può essere rimossa e
sostituita.
8. Fissare il portalampada al gruppo
luci.
9. Fissare il cavo al relativo fermo.
10. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare il dado
dall'interno del vano di carico.
Fissare il coperchio.
In base alla versione, le luci posteriori
e le luci dei freni sono indicate come
LED. In caso di mancata riuscita, far
sostituire i LED da un'officina.
Gruppo luci nel portellone posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.
2. Svitare il dado di fissaggio inplastica manualmente.
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
4. Scollegare la spina dal gruppo luci.

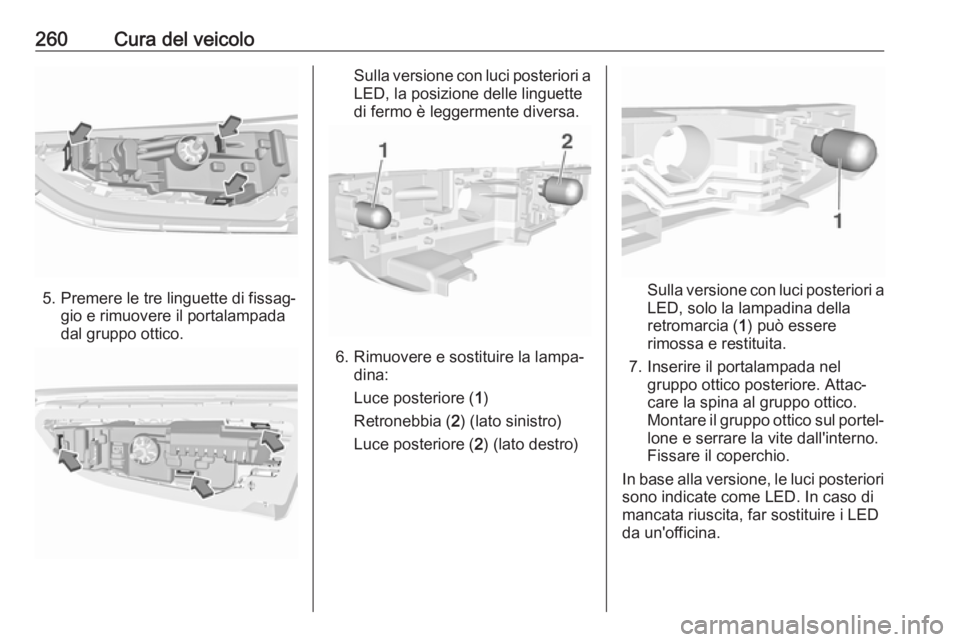

260Cura del veicolo
5. Premere le tre linguette di fissag‐gio e rimuovere il portalampada
dal gruppo ottico.
Sulla versione con luci posteriori a
LED, la posizione delle linguette di fermo è leggermente diversa.
6. Rimuovere e sostituire la lampa‐ dina:
Luce posteriore ( 1)
Retronebbia ( 2) (lato sinistro)
Luce posteriore ( 2) (lato destro)
Sulla versione con luci posteriori a
LED, solo la lampadina della
retromarcia ( 1) può essere
rimossa e restituita.
7. Inserire il portalampada nel gruppo ottico posteriore. Attac‐
care la spina al gruppo ottico.
Montare il gruppo ottico sul portel‐ lone e serrare la vite dall'interno.
Fissare il coperchio.
In base alla versione, le luci posteriori
sono indicate come LED. In caso di
mancata riuscita, far sostituire i LED
da un'officina.

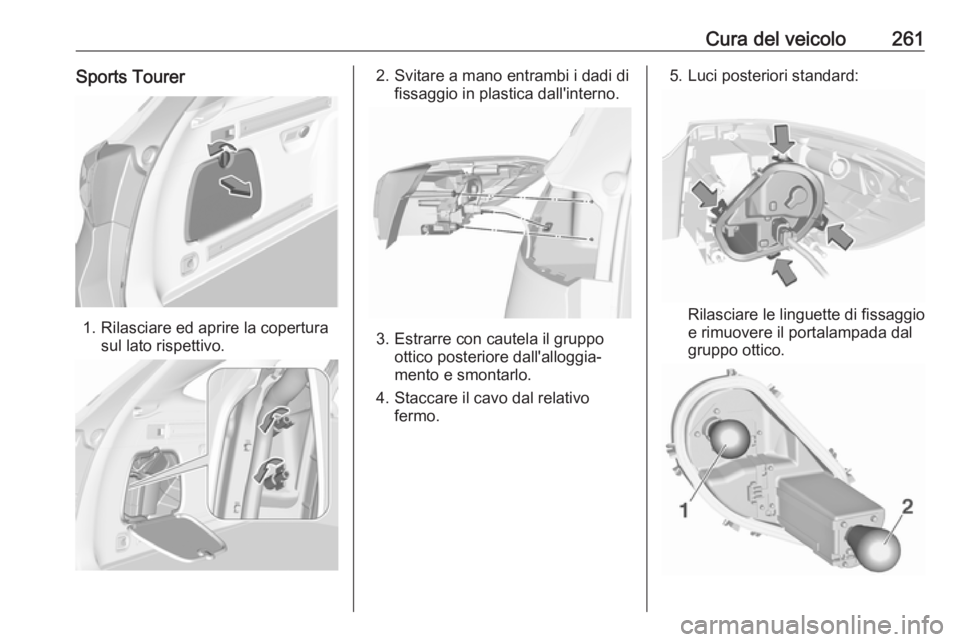

Cura del veicolo261Sports Tourer
1. Rilasciare ed aprire la coperturasul lato rispettivo.
2. Svitare a mano entrambi i dadi difissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppoottico posteriore dall'alloggia‐
mento e smontarlo.
4. Staccare il cavo dal relativo fermo.
5. Luci posteriori standard:
Rilasciare le linguette di fissaggio
e rimuovere il portalampada dal
gruppo ottico.

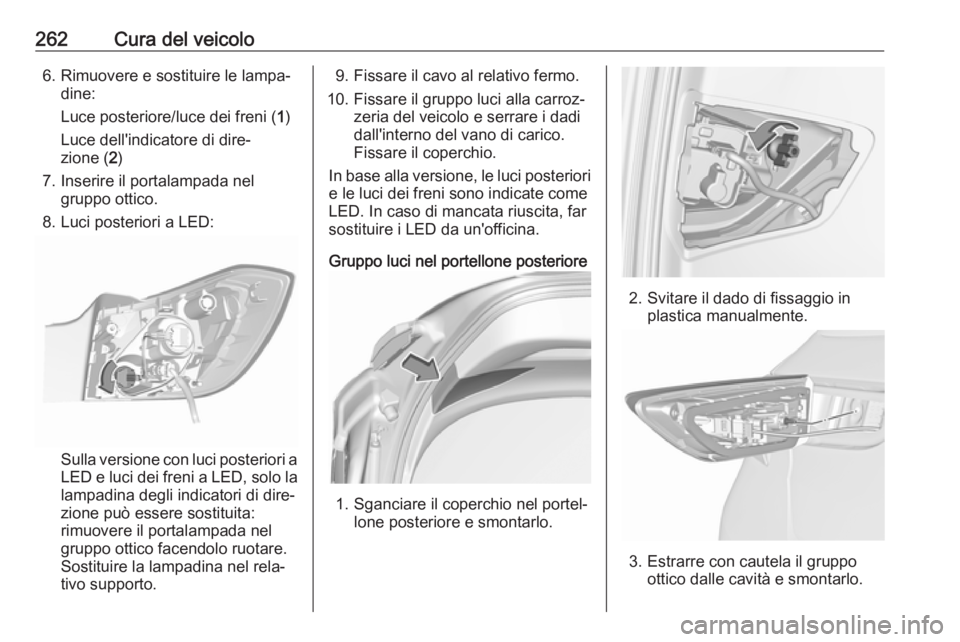

262Cura del veicolo6. Rimuovere e sostituire le lampa‐dine:
Luce posteriore/luce dei freni ( 1)
Luce dell'indicatore di dire‐
zione ( 2)
7. Inserire il portalampada nel gruppo ottico.
8. Luci posteriori a LED:
Sulla versione con luci posteriori a
LED e luci dei freni a LED, solo la
lampadina degli indicatori di dire‐ zione può essere sostituita:
rimuovere il portalampada nel
gruppo ottico facendolo ruotare.
Sostituire la lampadina nel rela‐
tivo supporto.
9. Fissare il cavo al relativo fermo.
10. Fissare il gruppo luci alla carroz‐ zeria del veicolo e serrare i dadi
dall'interno del vano di carico.
Fissare il coperchio.
In base alla versione, le luci posteriori
e le luci dei freni sono indicate come
LED. In caso di mancata riuscita, far
sostituire i LED da un'officina.
Gruppo luci nel portellone posteriore
1. Sganciare il coperchio nel portel‐ lone posteriore e smontarlo.
2. Svitare il dado di fissaggio inplastica manualmente.
3. Estrarre con cautela il gruppo ottico dalle cavità e smontarlo.

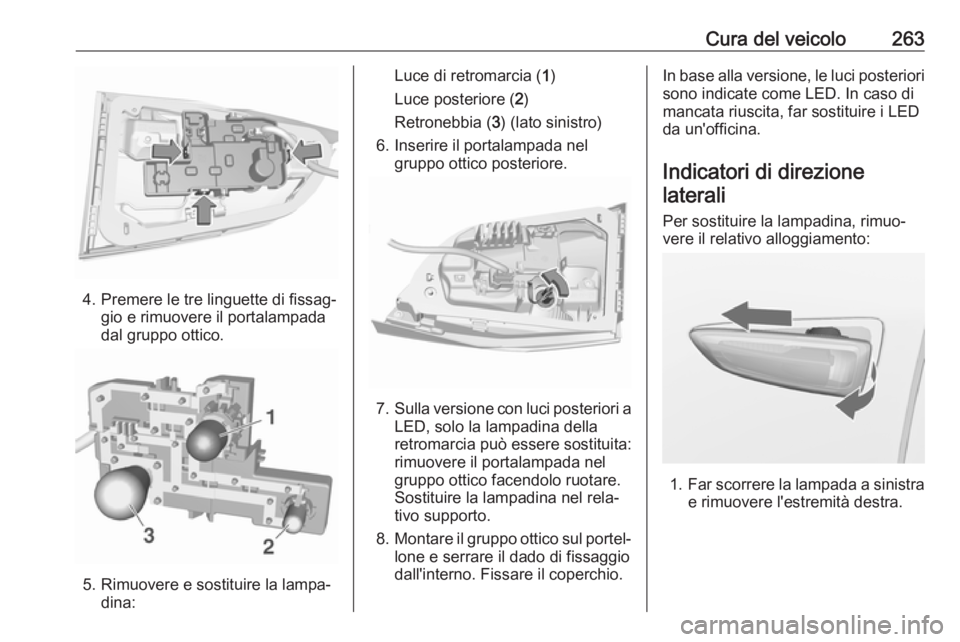

Cura del veicolo263
4. Premere le tre linguette di fissag‐gio e rimuovere il portalampada
dal gruppo ottico.
5. Rimuovere e sostituire la lampa‐ dina:
Luce di retromarcia ( 1)
Luce posteriore ( 2)
Retronebbia ( 3) (lato sinistro)
6. Inserire il portalampada nel gruppo ottico posteriore.
7.Sulla versione con luci posteriori a
LED, solo la lampadina della
retromarcia può essere sostituita:
rimuovere il portalampada nel
gruppo ottico facendolo ruotare.
Sostituire la lampadina nel rela‐
tivo supporto.
8. Montare il gruppo ottico sul portel‐
lone e serrare il dado di fissaggio
dall'interno. Fissare il coperchio.
In base alla versione, le luci posteriori
sono indicate come LED. In caso di
mancata riuscita, far sostituire i LED
da un'officina.
Indicatori di direzionelaterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
e rimuovere l'estremità destra.

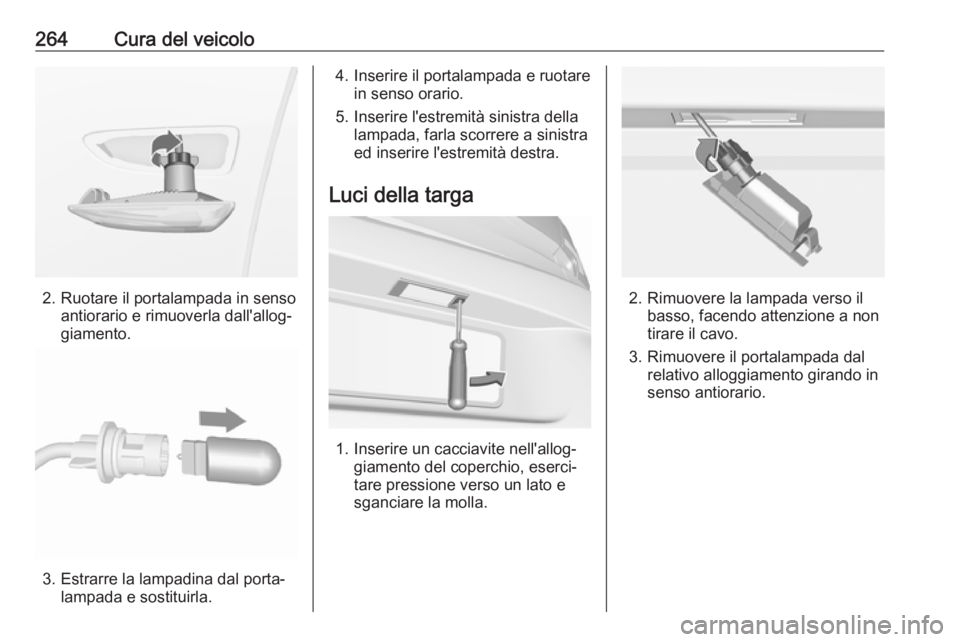

264Cura del veicolo
2. Ruotare il portalampada in sensoantiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampada verso il basso, facendo attenzione a non
tirare il cavo.
3. Rimuovere il portalampada dal relativo alloggiamento girando in
senso antiorario.

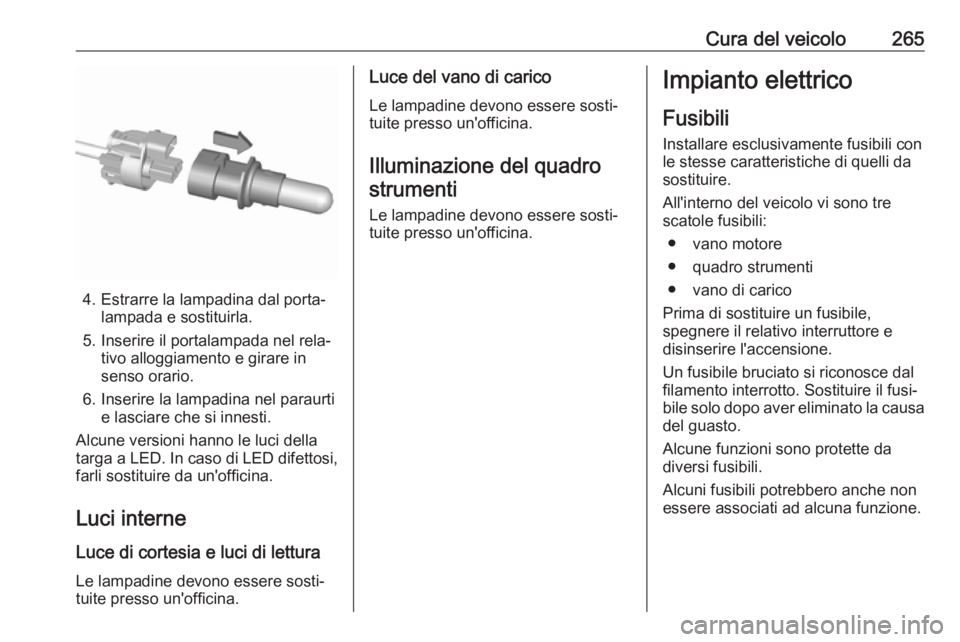

Cura del veicolo265
4. Estrarre la lampadina dal porta‐lampada e sostituirla.
5. Inserire il portalampada nel rela‐ tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.
Alcune versioni hanno le luci della
targa a LED. In caso di LED difettosi, farli sostituire da un'officina.
Luci interne Luce di cortesia e luci di lettura
Le lampadine devono essere sosti‐
tuite presso un'officina.
Luce del vano di carico
Le lampadine devono essere sosti‐tuite presso un'officina.
Illuminazione del quadro strumenti
Le lampadine devono essere sosti‐ tuite presso un'officina.Impianto elettrico
Fusibili Installare esclusivamente fusibili conle stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre
scatole fusibili:
● vano motore
● quadro strumenti
● vano di carico
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal filamento interrotto. Sostituire il fusi‐
bile solo dopo aver eliminato la causa
del guasto.
Alcune funzioni sono protette da
diversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.

266Cura del veicolo
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Sganciare e rimuovere il coperchio.

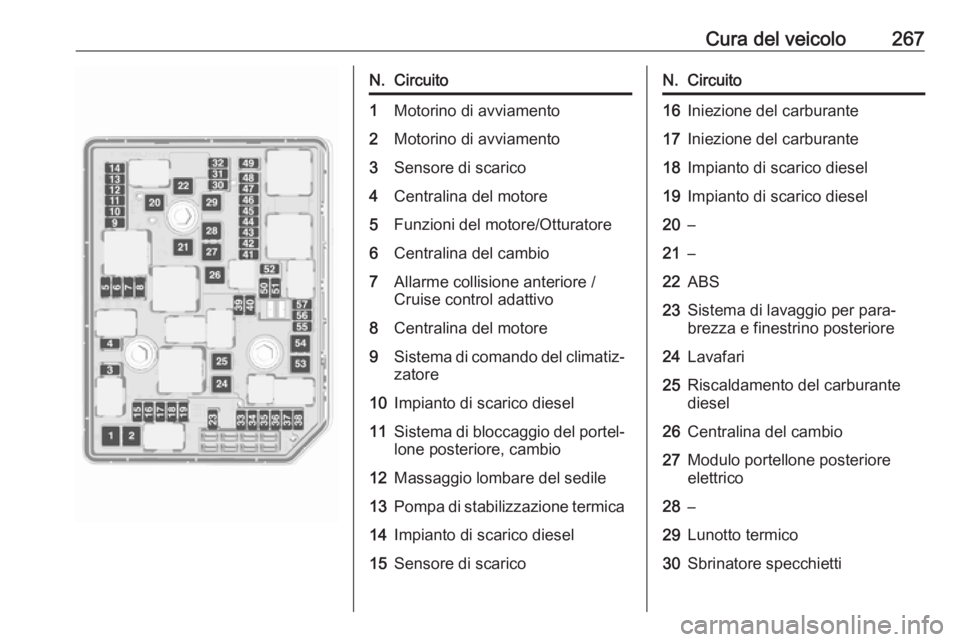

Cura del veicolo267N.Circuito1Motorino di avviamento2Motorino di avviamento3Sensore di scarico4Centralina del motore5Funzioni del motore/Otturatore6Centralina del cambio7Allarme collisione anteriore /
Cruise control adattivo8Centralina del motore9Sistema di comando del climatiz‐ zatore10Impianto di scarico diesel11Sistema di bloccaggio del portel‐
lone posteriore, cambio12Massaggio lombare del sedile13Pompa di stabilizzazione termica14Impianto di scarico diesel15Sensore di scaricoN.Circuito16Iniezione del carburante17Iniezione del carburante18Impianto di scarico diesel19Impianto di scarico diesel20–21–22ABS23Sistema di lavaggio per para‐
brezza e finestrino posteriore24Lavafari25Riscaldamento del carburante
diesel26Centralina del cambio27Modulo portellone posteriore
elettrico28–29Lunotto termico30Sbrinatore specchietti

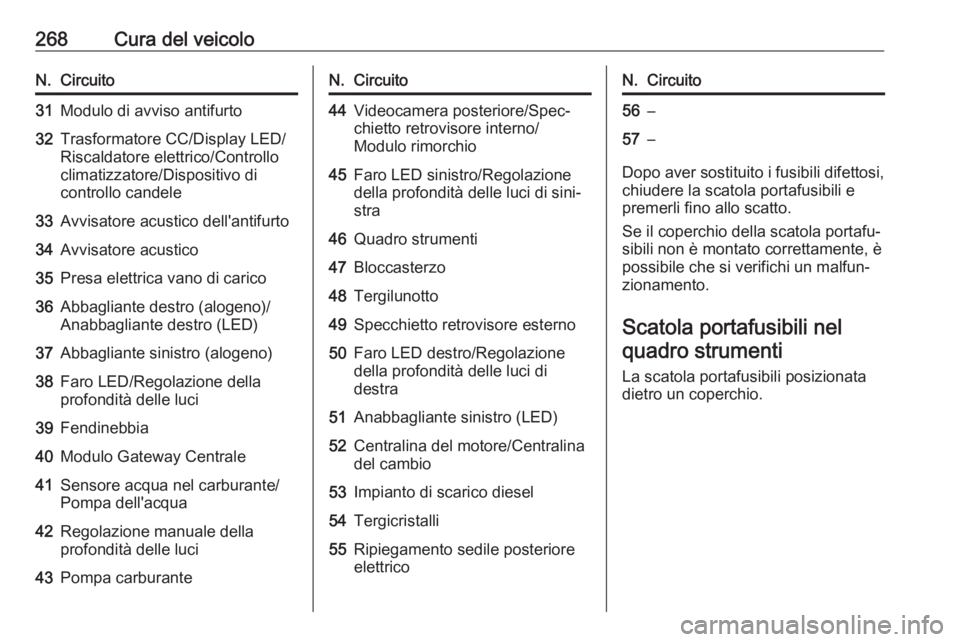

268Cura del veicoloN.Circuito31Modulo di avviso antifurto32Trasformatore CC/Display LED/
Riscaldatore elettrico/Controllo
climatizzatore/Dispositivo di
controllo candele33Avvisatore acustico dell'antifurto34Avvisatore acustico35Presa elettrica vano di carico36Abbagliante destro (alogeno)/
Anabbagliante destro (LED)37Abbagliante sinistro (alogeno)38Faro LED/Regolazione della
profondità delle luci39Fendinebbia40Modulo Gateway Centrale41Sensore acqua nel carburante/
Pompa dell'acqua42Regolazione manuale della
profondità delle luci43Pompa carburanteN.Circuito44Videocamera posteriore/Spec‐
chietto retrovisore interno/
Modulo rimorchio45Faro LED sinistro/Regolazione
della profondità delle luci di sini‐
stra46Quadro strumenti47Bloccasterzo48Tergilunotto49Specchietto retrovisore esterno50Faro LED destro/Regolazione
della profondità delle luci di
destra51Anabbagliante sinistro (LED)52Centralina del motore/Centralina
del cambio53Impianto di scarico diesel54Tergicristalli55Ripiegamento sedile posteriore
elettricoN.Circuito56–57–
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
Scatola portafusibili nel quadro strumenti
La scatola portafusibili posizionata
dietro un coperchio.
