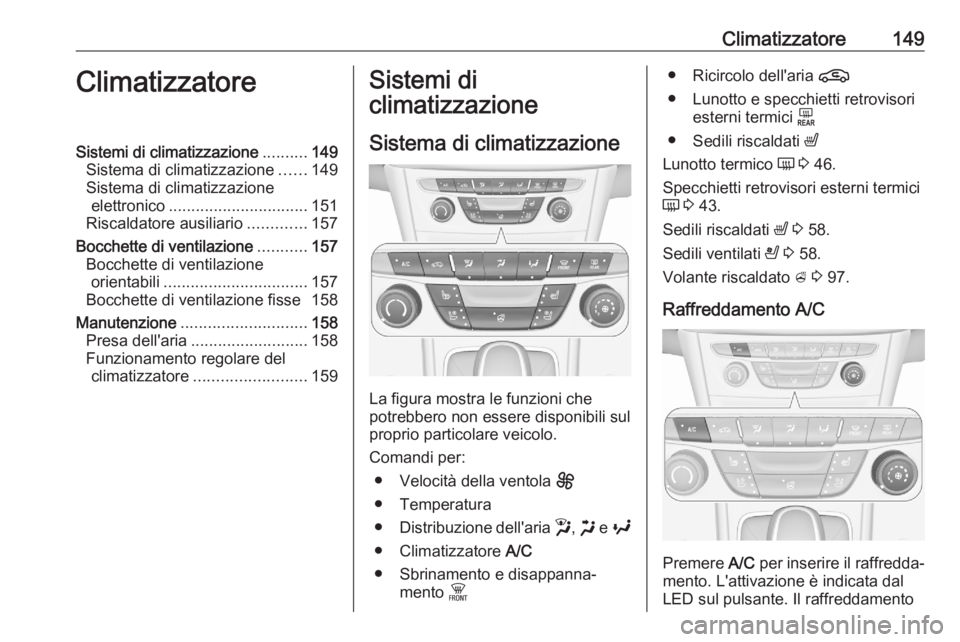

Climatizzatore149ClimatizzatoreSistemi di climatizzazione..........149
Sistema di climatizzazione ......149
Sistema di climatizzazione elettronico ............................... 151
Riscaldatore ausiliario .............157
Bocchette di ventilazione ...........157
Bocchette di ventilazione orientabili ................................ 157
Bocchette di ventilazione fisse 158
Manutenzione ............................ 158
Presa dell'aria .......................... 158
Funzionamento regolare del climatizzatore ......................... 159Sistemi di
climatizzazione
Sistema di climatizzazione
La figura mostra le funzioni che
potrebbero non essere disponibili sul
proprio particolare veicolo.
Comandi per: ● Velocità della ventola E
● Temperatura
● Distribuzione dell'aria §, x e y
● Climatizzatore A/C
● Sbrinamento e disappanna‐ mento %
● Ricircolo dell'aria n
● Lunotto e specchietti retrovisori esterni termici f
● Sedili riscaldati ß
Lunotto termico Ü 3 46.
Specchietti retrovisori esterni termici Ü 3 43.
Sedili riscaldati ß 3 58.
Sedili ventilati A 3 58.
Volante riscaldato A 3 97.
Raffreddamento A/C
Premere A/C per inserire il raffredda‐
mento. L'attivazione è indicata dal
LED sul pulsante. Il raffreddamento

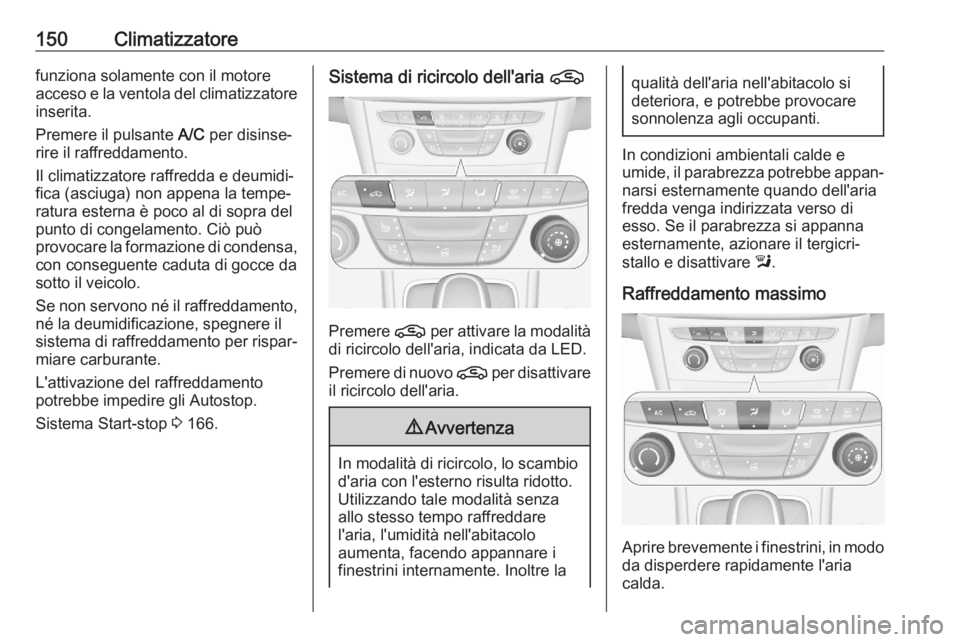

150Climatizzatorefunziona solamente con il motore
acceso e la ventola del climatizzatore
inserita.
Premere il pulsante A/C per disinse‐
rire il raffreddamento.
Il climatizzatore raffredda e deumidi‐
fica (asciuga) non appena la tempe‐
ratura esterna è poco al di sopra del
punto di congelamento. Ciò può
provocare la formazione di condensa, con conseguente caduta di gocce da
sotto il veicolo.
Se non servono né il raffreddamento, né la deumidificazione, spegnere il
sistema di raffreddamento per rispar‐
miare carburante.
L'attivazione del raffreddamento
potrebbe impedire gli Autostop.
Sistema Start-stop 3 166.Sistema di ricircolo dell'aria n
Premere n per attivare la modalità
di ricircolo dell'aria, indicata da LED.
Premere di nuovo n per disattivare
il ricircolo dell'aria.
9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare
l'aria, l'umidità nell'abitacolo
aumenta, facendo appannare i
finestrini internamente. Inoltre la
qualità dell'aria nell'abitacolo si
deteriora, e potrebbe provocare
sonnolenza agli occupanti.
In condizioni ambientali calde e
umide, il parabrezza potrebbe appan‐
narsi esternamente quando dell'aria
fredda venga indirizzata verso di
esso. Se il parabrezza si appanna
esternamente, azionare il tergicri‐
stallo e disattivare l.
Raffreddamento massimo
Aprire brevemente i finestrini, in modo da disperdere rapidamente l'aria
calda.

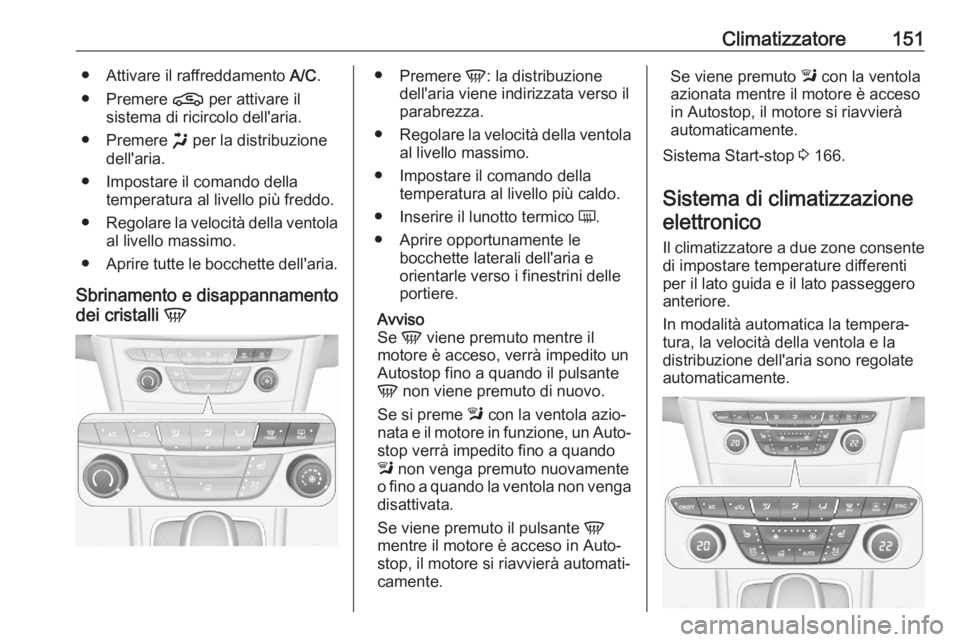

Climatizzatore151● Attivare il raffreddamento A/C.
● Premere n per attivare il
sistema di ricircolo dell'aria.
● Premere x per la distribuzione
dell'aria.
● Impostare il comando della temperatura al livello più freddo.
● Regolare la velocità della ventola
al livello massimo.
● Aprire tutte le bocchette dell'aria.
Sbrinamento e disappannamento dei cristalli V●
Premere V: la distribuzione
dell'aria viene indirizzata verso il
parabrezza.
● Regolare la velocità della ventola
al livello massimo.
● Impostare il comando della temperatura al livello più caldo.
● Inserire il lunotto termico Ü.
● Aprire opportunamente le bocchette laterali dell'aria e
orientarle verso i finestrini delle
portiere.
Avviso
Se V viene premuto mentre il
motore è acceso, verrà impedito un
Autostop fino a quando il pulsante
V non viene premuto di nuovo.
Se si preme l con la ventola azio‐
nata e il motore in funzione, un Auto‐
stop verrà impedito fino a quando
l non venga premuto nuovamente
o fino a quando la ventola non venga
disattivata.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐
stop, il motore si riavvierà automati‐
camente.Se viene premuto l con la ventola
azionata mentre il motore è acceso in Autostop, il motore si riavvierà
automaticamente.
Sistema Start-stop 3 166.
Sistema di climatizzazione
elettronico
Il climatizzatore a due zone consente
di impostare temperature differenti
per il lato guida e il lato passeggero
anteriore.
In modalità automatica la tempera‐
tura, la velocità della ventola e la
distribuzione dell'aria sono regolate
automaticamente.

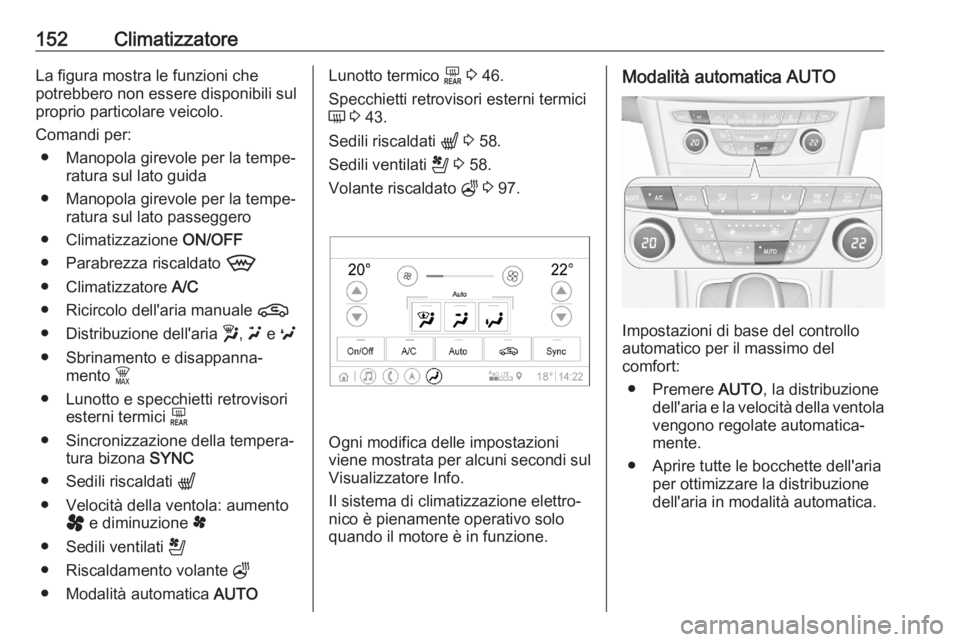

152ClimatizzatoreLa figura mostra le funzioni che
potrebbero non essere disponibili sul
proprio particolare veicolo.
Comandi per: ● Manopola girevole per la tempe‐ ratura sul lato guida
● Manopola girevole per la tempe‐ ratura sul lato passeggero
● Climatizzazione ON/OFF
● Parabrezza riscaldato 9
● Climatizzatore A/C
● Ricircolo dell'aria manuale n
● Distribuzione dell'aria w, u e v
● Sbrinamento e disappanna‐ mento $
● Lunotto e specchietti retrovisori esterni termici f
● Sincronizzazione della tempera‐ tura bizona SYNC
● Sedili riscaldati q
● Velocità della ventola: aumento y e diminuzione x
● Sedili ventilati r
● Riscaldamento volante Z
● Modalità automatica AUTOLunotto termico f 3 46.
Specchietti retrovisori esterni termici
Ü 3 43.
Sedili riscaldati q 3 58.
Sedili ventilati r 3 58.
Volante riscaldato Z 3 97.
Ogni modifica delle impostazioni
viene mostrata per alcuni secondi sul
Visualizzatore Info.
Il sistema di climatizzazione elettro‐
nico è pienamente operativo solo
quando il motore è in funzione.
Modalità automatica AUTO
Impostazioni di base del controllo
automatico per il massimo del
comfort:
● Premere AUTO, la distribuzione
dell'aria e la velocità della ventola
vengono regolate automatica‐
mente.
● Aprire tutte le bocchette dell'aria per ottimizzare la distribuzionedell'aria in modalità automatica.

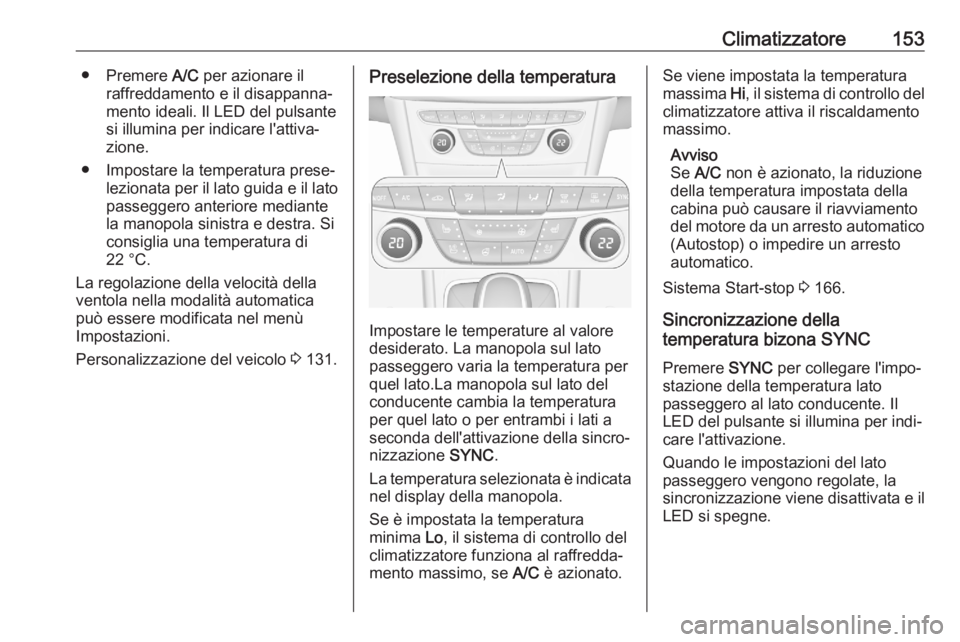

Climatizzatore153● Premere A/C per azionare il
raffreddamento e il disappanna‐
mento ideali. Il LED del pulsante
si illumina per indicare l'attiva‐
zione.
● Impostare la temperatura prese‐ lezionata per il lato guida e il lato
passeggero anteriore mediante
la manopola sinistra e destra. Si
consiglia una temperatura di
22 °C.
La regolazione della velocità della ventola nella modalità automatica
può essere modificata nel menù
Impostazioni.
Personalizzazione del veicolo 3 131.Preselezione della temperatura
Impostare le temperature al valore
desiderato. La manopola sul lato
passeggero varia la temperatura per
quel lato.La manopola sul lato del
conducente cambia la temperatura
per quel lato o per entrambi i lati a
seconda dell'attivazione della sincro‐
nizzazione SYNC.
La temperatura selezionata è indicata
nel display della manopola.
Se è impostata la temperatura
minima Lo, il sistema di controllo del
climatizzatore funziona al raffredda‐
mento massimo, se A/C è azionato.
Se viene impostata la temperatura
massima Hi, il sistema di controllo del
climatizzatore attiva il riscaldamento
massimo.
Avviso
Se A/C non è azionato, la riduzione
della temperatura impostata della
cabina può causare il riavviamento
del motore da un arresto automatico (Autostop) o impedire un arresto
automatico.
Sistema Start-stop 3 166.
Sincronizzazione della
temperatura bizona SYNC
Premere SYNC per collegare l'impo‐
stazione della temperatura lato
passeggero al lato conducente. Il
LED del pulsante si illumina per indi‐
care l'attivazione.
Quando le impostazioni del lato
passeggero vengono regolate, la
sincronizzazione viene disattivata e il
LED si spegne.

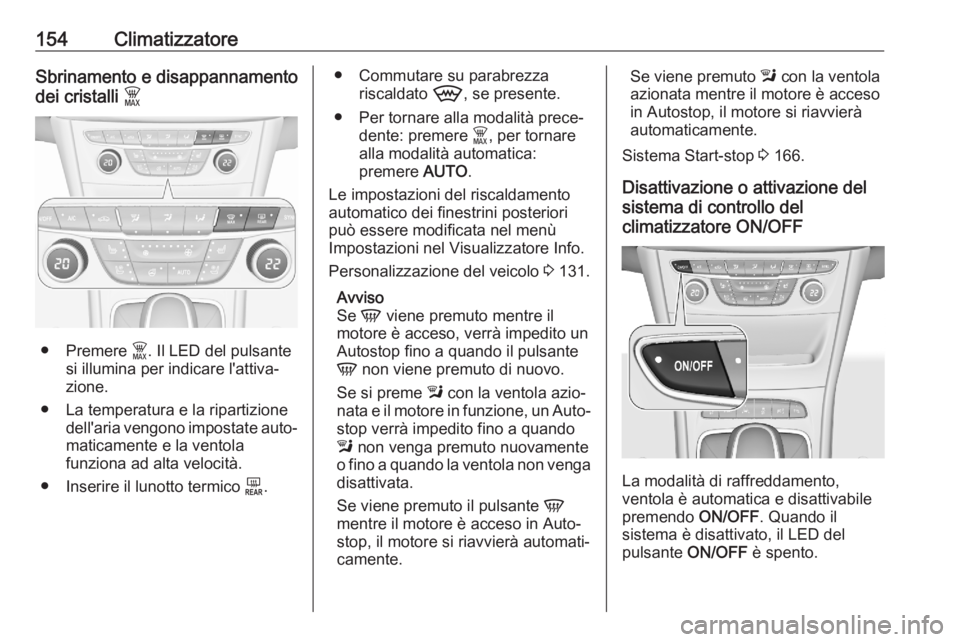

154ClimatizzatoreSbrinamento e disappannamento
dei cristalli $
● Premere $. Il LED del pulsante
si illumina per indicare l'attiva‐
zione.
● La temperatura e la ripartizione dell'aria vengono impostate auto‐
maticamente e la ventola
funziona ad alta velocità.
● Inserire il lunotto termico f.
● Commutare su parabrezza
riscaldato 9, se presente.
● Per tornare alla modalità prece‐ dente: premere $, per tornare
alla modalità automatica:
premere AUTO.
Le impostazioni del riscaldamento
automatico dei finestrini posteriori
può essere modificata nel menù
Impostazioni nel Visualizzatore Info.
Personalizzazione del veicolo 3 131.
Avviso
Se V viene premuto mentre il
motore è acceso, verrà impedito un
Autostop fino a quando il pulsante
V non viene premuto di nuovo.
Se si preme l con la ventola azio‐
nata e il motore in funzione, un Auto‐
stop verrà impedito fino a quando
l non venga premuto nuovamente
o fino a quando la ventola non venga disattivata.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐ stop, il motore si riavvierà automati‐
camente.Se viene premuto l con la ventola
azionata mentre il motore è acceso in Autostop, il motore si riavvierà
automaticamente.
Sistema Start-stop 3 166.
Disattivazione o attivazione del
sistema di controllo del
climatizzatore ON/OFF
La modalità di raffreddamento,
ventola è automatica e disattivabile
premendo ON/OFF. Quando il
sistema è disattivato, il LED del
pulsante ON/OFF è spento.

Climatizzatore155Attivare premendo di nuovo ON/OFF,
A/C o AUTO . Il LED del pulsante si
illumina per indicare l'attivazione.
Versione con parabrezza
riscaldato 9
Se il veicolo è equipaggiato con il
parabrezza riscaldato, il pulsante
ON/OFF è sostituito dal pulsante
9 .
Il sistema di controllo del climatizza‐
tore viene spento mediante y a sini‐
stra. Accendere premendo y a
destra.
Impostazioni manuali
Le impostazioni del sistema di clima‐
tizzazione possono essere modificate
attivando i pulsanti e le manopole
come descritto di seguito. Modifi‐
cando un'impostazione si disattiva la
modalità automatica.
Velocità della ventola y
Premere il y a sinistra per diminuire
la velocità della ventola o y a destra
per aumentarla. La velocità della ventola è indicata dal numero di LED
nel pulsante.
Premendo a lungo y a sinistra: la
ventola e il raffreddamento si disatti‐
vano.
Premendo a lungo y a destra: la
ventola si attiva alla velocità
massima.
Per tornare alla modalità automatica:
Premere AUTO.
Distribuzione dell'aria w, u , v
Premere il pulsante appropriato per la
regolazione desiderata. Il LED del
pulsante si illumina per indicare l'atti‐
vazione.

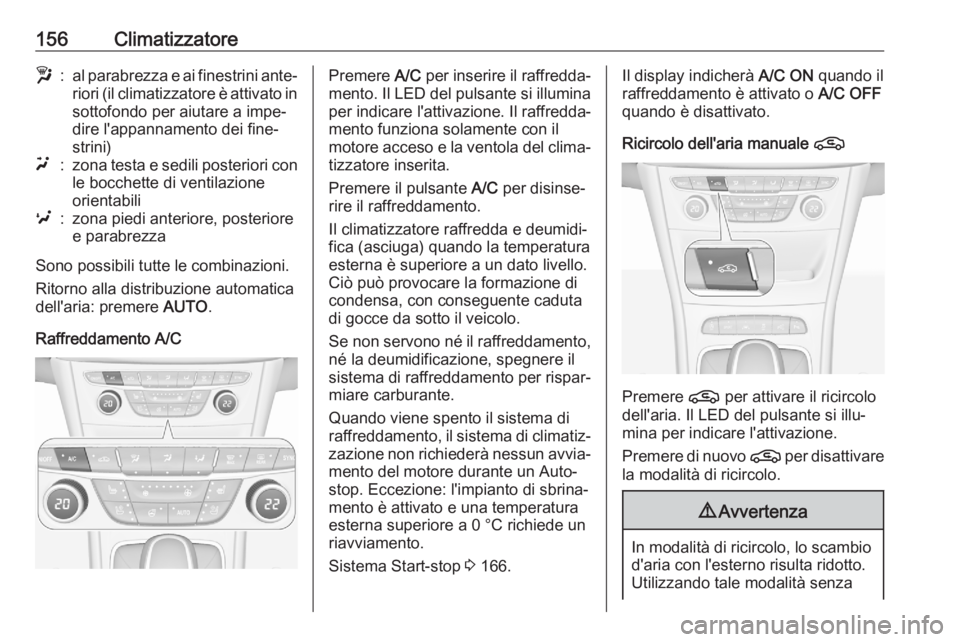

156Climatizzatorew:al parabrezza e ai finestrini ante‐riori (il climatizzatore è attivato in sottofondo per aiutare a impe‐
dire l'appannamento dei fine‐
strini)u:zona testa e sedili posteriori con
le bocchette di ventilazione
orientabiliv:zona piedi anteriore, posteriore
e parabrezza
Sono possibili tutte le combinazioni.
Ritorno alla distribuzione automatica
dell'aria: premere AUTO.
Raffreddamento A/C
Premere A/C per inserire il raffredda‐
mento. Il LED del pulsante si illumina
per indicare l'attivazione. Il raffredda‐
mento funziona solamente con il
motore acceso e la ventola del clima‐ tizzatore inserita.
Premere il pulsante A/C per disinse‐
rire il raffreddamento.
Il climatizzatore raffredda e deumidi‐
fica (asciuga) quando la temperatura
esterna è superiore a un dato livello.
Ciò può provocare la formazione di
condensa, con conseguente caduta
di gocce da sotto il veicolo.
Se non servono né il raffreddamento, né la deumidificazione, spegnere il
sistema di raffreddamento per rispar‐
miare carburante.
Quando viene spento il sistema di
raffreddamento, il sistema di climatiz‐ zazione non richiederà nessun avvia‐
mento del motore durante un Auto‐
stop. Eccezione: l'impianto di sbrina‐
mento è attivato e una temperatura
esterna superiore a 0 °C richiede un riavviamento.
Sistema Start-stop 3 166.Il display indicherà A/C ON quando il
raffreddamento è attivato o A/C OFF
quando è disattivato.
Ricircolo dell'aria manuale n
Premere n per attivare il ricircolo
dell'aria. Il LED del pulsante si illu‐
mina per indicare l'attivazione.
Premere di nuovo n per disattivare
la modalità di ricircolo.
9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.
Utilizzando tale modalità senza

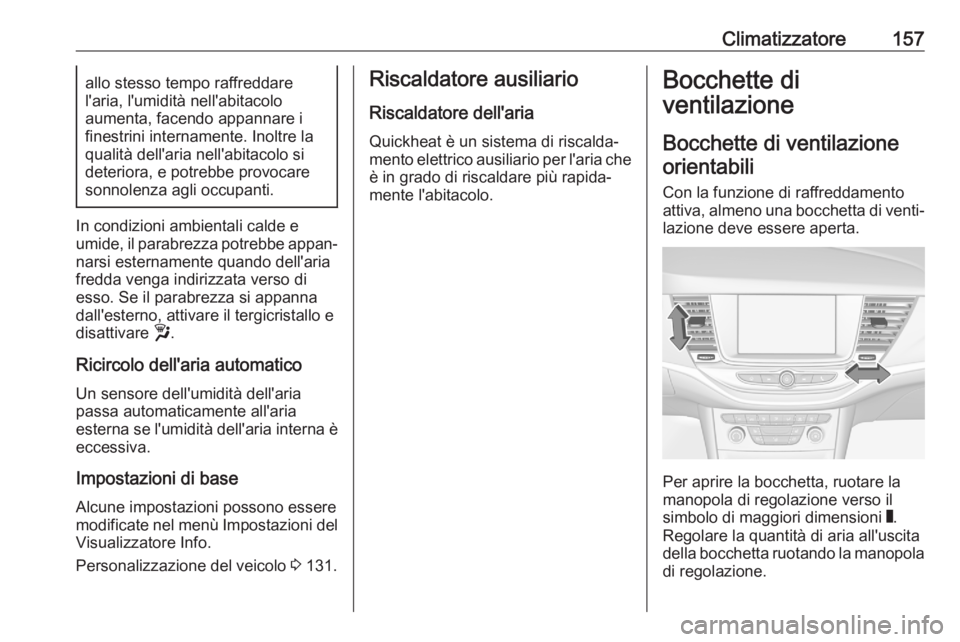

Climatizzatore157allo stesso tempo raffreddare
l'aria, l'umidità nell'abitacolo
aumenta, facendo appannare i
finestrini internamente. Inoltre la
qualità dell'aria nell'abitacolo si
deteriora, e potrebbe provocare
sonnolenza agli occupanti.
In condizioni ambientali calde e
umide, il parabrezza potrebbe appan‐
narsi esternamente quando dell'aria
fredda venga indirizzata verso di
esso. Se il parabrezza si appanna
dall'esterno, attivare il tergicristallo e
disattivare w.
Ricircolo dell'aria automatico Un sensore dell'umidità dell'aria
passa automaticamente all'aria
esterna se l'umidità dell'aria interna è
eccessiva.
Impostazioni di base
Alcune impostazioni possono essere
modificate nel menù Impostazioni del
Visualizzatore Info.
Personalizzazione del veicolo 3 131.
Riscaldatore ausiliario
Riscaldatore dell'aria
Quickheat è un sistema di riscalda‐
mento elettrico ausiliario per l'aria che
è in grado di riscaldare più rapida‐
mente l'abitacolo.Bocchette di
ventilazione
Bocchette di ventilazione orientabili
Con la funzione di raffreddamento
attiva, almeno una bocchetta di venti‐
lazione deve essere aperta.
Per aprire la bocchetta, ruotare la
manopola di regolazione verso il
simbolo di maggiori dimensioni W.
Regolare la quantità di aria all'uscita della bocchetta ruotando la manopola di regolazione.

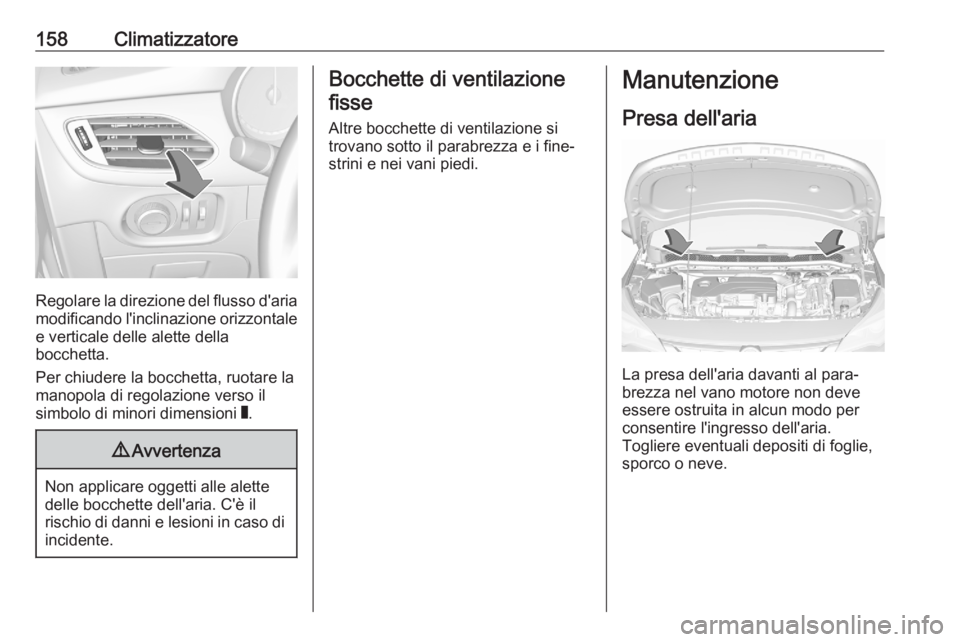

158Climatizzatore
Regolare la direzione del flusso d'aria
modificando l'inclinazione orizzontale e verticale delle alette della
bocchetta.
Per chiudere la bocchetta, ruotare la
manopola di regolazione verso il
simbolo di minori dimensioni W.
9 Avvertenza
Non applicare oggetti alle alette
delle bocchette dell'aria. C'è il
rischio di danni e lesioni in caso di incidente.
Bocchette di ventilazione
fisse
Altre bocchette di ventilazione si
trovano sotto il parabrezza e i fine‐
strini e nei vani piedi.Manutenzione
Presa dell'aria
La presa dell'aria davanti al para‐
brezza nel vano motore non deve
essere ostruita in alcun modo per
consentire l'ingresso dell'aria.
Togliere eventuali depositi di foglie,
sporco o neve.
