Soins du véhicule259Éclairage intérieur
Faire remplacer les ampoules suivan‐
tes par un atelier :
● éclairage de courtoisie, spots de lecture
● éclairage du coffre
● éclairage du tableau de bordCircuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
● compartiment moteur
● tableau de bord
● coffre
Avant de remplacer un fusible, désac‐
tiver le commutateur correspondant
et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé.Avertissement
Ne pas remplacer le fusible tant que le défaut n'a pas été résolu.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur. L'extracteur comporte
deux côtés. Chaque côté est conçu
pour un type de fusible différent.

260Soins du véhicule
Attraper le fusible à l'aide de la pince
à fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Dégager le couvercle et l'enlever.

Soins du véhicule261N°Circuit électrique1Démarreur2Démarreur3Capteur d'échappement4Module de commande du moteur5Fonctions du moteur / Aero‐
shutter6Module de commande de trans‐
mission7Alerte de collision avant / Régu‐
lateur de vitesse adaptatif8Module de commande du moteur9Climatisation automatique10Systèmes d'échappement diesel11Système de verrouillage du
hayon / transmission12Massage lombaire du siège13Après la pompe à huile / système
d'échappement diesel14Systèmes d'échappement dieselN°Circuit électrique15Capteur d'échappement16Injection de carburant17Injection de carburant18Systèmes d'échappement diesel19–20–21–22ABS23Système de lave-glace pour
pare-brise et lunette arrière24–25Chauffage du gazole (diesel)26Module de commande de trans‐
mission27Module de hayon électrique28–29Lunette arrière chauffante30Dégivrage de rétroviseurN°Circuit électrique31–32Transformateur c.c. / affichage à
LED / chauffage électrique /
climatisation / contrôleur de
bougie de préchauffage33–34Avertisseur sonore35Module de commande du moteur36Feu de route côté droit (Halo‐
gène, LED Eco) / feu de croise‐
ment côté droit (LED)37Feu de route côté gauche (halo‐
gène, LED Eco)38Phare à LED / Réglage automa‐ tique de la portée des phares39Phares antibrouillard40Module de passerelle central41–42Réglage manuel de la portée des
phares

262Soins du véhiculeN°Circuit électrique43Pompe à carburant44Caméra arrière / rétroviseur inté‐rieur / module de remorque45Phare à LED gauche / Réglage
automatique de la portée des
phares côté gauche46Combiné d'instruments47Verrou de colonne de direction48Essuie-glace arrière49Rétroviseur extérieur50Phare à LED droit / Réglage
automatique de la portée des
phares côté droit51Feu de croisement gauche (LED)52Module de commande de
moteur / Module de commande
de transmission53Essuie-glace avant54Essuie-glace avant55Système d'échappement dieselN°Circuit électrique56–57–
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.
Boîte à fusibles du tableau de bord
La boîte à fusibles est placée derrièreun cache.
Tirer le couvercle sur le côté gauche
pour l'extraire.

Soins du véhicule263N°Circuit électrique1Chauffage de sièges arrière
(uniquement pour les véhicules
sans avertisseur sonore
d'alarme)2Système de climatisation auto‐
matique / ventilateur3Siège à commande électrique
côté conducteur4Siège à commande électrique
côté passager5ABS6Vitre électrique avant7–8Volant chauffé9Module de commande de carros‐ serie 810Vitre électrique arrière11Toit ouvrant12Module de commande de carros‐serie 6N°Circuit électrique13Chauffage de siège (uniquement
sur les véhicules sans avertis‐
seur d'alarme)14Rétroviseur extérieur15Module de commande de carros‐ serie 116Module de commande de carros‐ serie 717Module de commande de carros‐serie 418Module de commande de carros‐serie 319Connecteur de liaison de
données20Systèmes d'airbags21Climatisation automatique22Système de verrouillage central /
hayon23Système à clé électronique24Fonction de mémoire de siège à
commande électrique

264Soins du véhiculeN°Circuit électrique25Volant avec système d'airbag26Commutateur d'allumage /
Verrouillage de la colonne de
direction27Module de commande de carros‐ serie 228Prise USB29Allume-cigares / prise de courant avant30Levier sélecteur31Essuie-glace de lunette arrière32Module de commande de trans‐
mission33Système antivol / sirène34Aide au stationnement / alerte
d'angle mort latéral / Infotain‐
ment System / prise USB35SOSN°Circuit électrique36Affichage d'informations /
combiné d'instruments37Infotainment System / radio
Après avoir remplacé les fusibles
défectueux, fermer le couvercle de la boîte à fusibles :
1. Appliquer le couvercle sur le côté droit.
2.Replier le côté gauche du couver‐
cle vers l'avant. S'assurer que le
collier de fixation est guidé
comme indiqué dans l'illustration.
Boîte à fusibles du coffre
Le boîtier à fusibles est placé sur le
côté gauche du coffre, derrière un cache.
Enlever le cache.

Soins du véhicule265
Dégager le couvercle du boîtier à fusi‐
bles et l'enlever.
N°Circuit électrique1–2–3Module de remorque4–5–6–7–8–9–10–11Amplificateur12Chauffage de siège avant (sur
les véhicules avec avertisseur
sonore d'alarme)13Chauffage de siège arrière (sur
les véhicules avec avertisseur
sonore d'alarme)14Allumage15Ventilation de siège

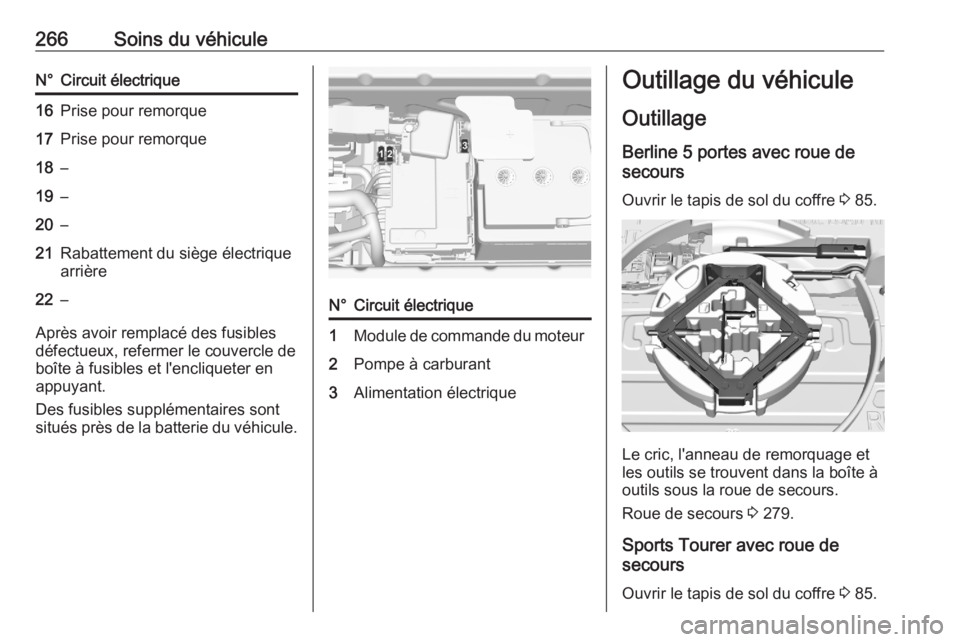

266Soins du véhiculeN°Circuit électrique16Prise pour remorque17Prise pour remorque18–19–20–21Rabattement du siège électrique
arrière22–
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Des fusibles supplémentaires sont
situés près de la batterie du véhicule.
N°Circuit électrique1Module de commande du moteur2Pompe à carburant3Alimentation électriqueOutillage du véhicule
Outillage Berline 5 portes avec roue de
secours
Ouvrir le tapis de sol du coffre 3 85.
Le cric, l'anneau de remorquage et
les outils se trouvent dans la boîte à
outils sous la roue de secours.
Roue de secours 3 279.
Sports Tourer avec roue de
secours
Ouvrir le tapis de sol du coffre 3 85.

Soins du véhicule267
Le cric, l'anneau de remorquage et
les outils se trouvent dans la boîte à
outils sous la roue de secours.
Roue de secours 3 279.
Berline 5 portes sans roue de
secours
Ouvrir le recouvrement dans la paroi
droite du coffre.
Certains outils et l'anneau de remor‐
quage sont rangés avec le kit de répa‐ ration des pneus dans une boîte àoutils.
Sports Tourer sans roue de
secours
Ouvrir le recouvrement sur le côté
droit du coffre.
Les outils et l'anneau de remorquage
sont rangés avec le kit de réparation
des pneus dans une valise.

268Soins du véhiculeJantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐ rité de conduite à des températuresinférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur
selon la réglementation du pays.
Toutes les tailles de pneus sont
permises comme pneus d'hiver
3 306.Désignations des pneus
Par exemple 215/50 R 16 95 H215:Largeur des pneus en mm50:Rapport de la section (hauteur
du pneu sur largeur du pneu)
en %R:Type de carcasse : RadialeRF:Type : RunFlat16:Diamètre des jantes en pouces95:Indice de capacité de charge
par exemple : 95 correspond à 690 kgH:Indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse maximale de ce véhicule. Voir le certi‐ficat de conformité CEE fourni avec le
véhicule et les autres documents
d'enregistrement nationaux. Des
équipements optionnels peuvent
réduire la vitesse maximale du
véhicule.
Pneus à sens de roulement
imposé
Les pneus directionnels doivent être
montés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens de rotation correct est reconnaissableau symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours.
Ceci s'applique également aux véhi‐
cules dotés du système de surveil‐
lance de la pression des pneus.
