OPEL ASTRA K 2020 Omaniku käsiraamat (in Estonian)

Sõitmine ja töörežiim199See kasutab eesmise ja tagumise
jälgimisala tarbeks kaht erinevat
hoiatavat helisignaali, kumbki erineva
sagedusega.
Süsteemil on neli ultraheli-
parkimisandurit nii tagumise kui ka
eesmise kaitseraua sees.
Sisselülitamine
Süsteem aktiveeritakse automaatselt
kiirusel üle 11 km/h.
Põlev märgutuli parkimisabi nupul
r näitab, et süsteem on töövalmis.
Kui r töö katkestatakse süüte
väljalülitamisega, siis parkimisabi
lülitub välja. Kui sõiduki kiirus on eelnevalt ületanud 25 km/h,
taasaktiveeritakse parkimisabi kiiruse
langemisel alla 11 km/h.
Kui süsteem on lülitatakse välja,
kustub nupus asuv LED ja juhi
infokeskuses kuvatakse hüpikteade.
Näidud
Süsteem hoiatab edasikäigul juhti
heli- ja visuaalsete signaalide abil
võimalikest takistustest kuni 120 cm
sõiduki ees ja kuni 50 cm sõiduki taga või tagurpidikäigu kasutamisel kuni
kauguseni 150 cm.
Helisignaal kõlab tugevamalt sealt,
kus sõiduk on objektile lähemal.
Takistusele lähenedes muutub
signaalide vaheline intervall
lühemaks. Kui vahemaa on väiksem
kui umbes 40 cm, muutub signaal
pidevaks.
Lisaks kuvatakse taha või ette jääva takistuseni jäänud vahekaugust
kaugusjoontega juhi infokeskuses
3 114 (või olenevalt versioonist
infoekraanil 3 120).

200Sõitmine ja töörežiimKauguse kuvamine võidakse keelata
prioriteetsemate sõidukiteadete
poolt. Pärast teadete kinnitamist
ilmub kaugusenäit uuesti.
Väljalülitamine
Süsteem lülitub automaatselt välja,
kui sõiduki kiirus ületab 11 km/h.
Võimalik on ka käsitsi väljalülitamine,
vajutades parkimisabi nuppu r.
Kui süsteem on käsitsi välja lülitatud,
kustub nupus asuv LED ja juhi
infokeskuses kuvatakse hüpikteade.
Pärast käsitsi väljalülitamist
lülitatakse parkimisabi uuesti sisse,
kui vajutada r või lülitada sisse
tagasikäik.
Kogu süsteemi saab sõiduki
isikupärastamismenüüs infoekraanil
käsitsi inaktiveerida. See jääb
inaktiveerituks süütetsükli kestel või
kuni uuesti aktiveerimiseni
isikupärastamise menüüst.
Sõiduki isikupärastamine 3 124.Rike
Rikke korral või juhul, kui süsteem
ajutiselt ei tööta (nt tugeva
ümbritseva müra või muude häirivate
tegurite tõttu), kuvatakse juhi
infokeskuses vastav teade.
Sõidukiteated 3 122.
Eesmine parkimisabi9 Hoiatus
Süsteemi pakutud parkimiskoha
kinnitamise ja parkimismanöövri
eest vastutab täielikult juht.
Kontrollige eesmise parkimisabi
kasutamisel alati ümbrust ja
vaadake igas suunas.
Täiustatud parkimisabi mõõdab
möödudes sobivat parkimiskohta,
arvutab liikumistee ja suunab auto
automaatselt paralleelsele või risti
asetsevale parkimiskohale.
Juhised edastatakse juhi
infokeskuses 3 114 või sõltuvalt
versioonist infoekraanil 3 120 koos
helisignaalidega.
Juht peab vajutama gaasi ja pidurit ja
vahetama käiku, kuid rooli
pööratakse automaatselt.
Täiustatud parkimisabi kasutatakse
alati koos eesmise-tagumise
parkimisabiga. Mõlemad süsteemid
kasutavad samu eesmises ja
tagumises kaitserauas asuvaid
andureid.
Süsteemil on kuus ultraheli-
parkimisandurit nii tagumise kui ka
eesmise kaitseraua sees.
Täiustatud parkimisabi
sisselülitamine
Täiustatud parkimisabi saab
aktiveerida ainult edasikäiguga.

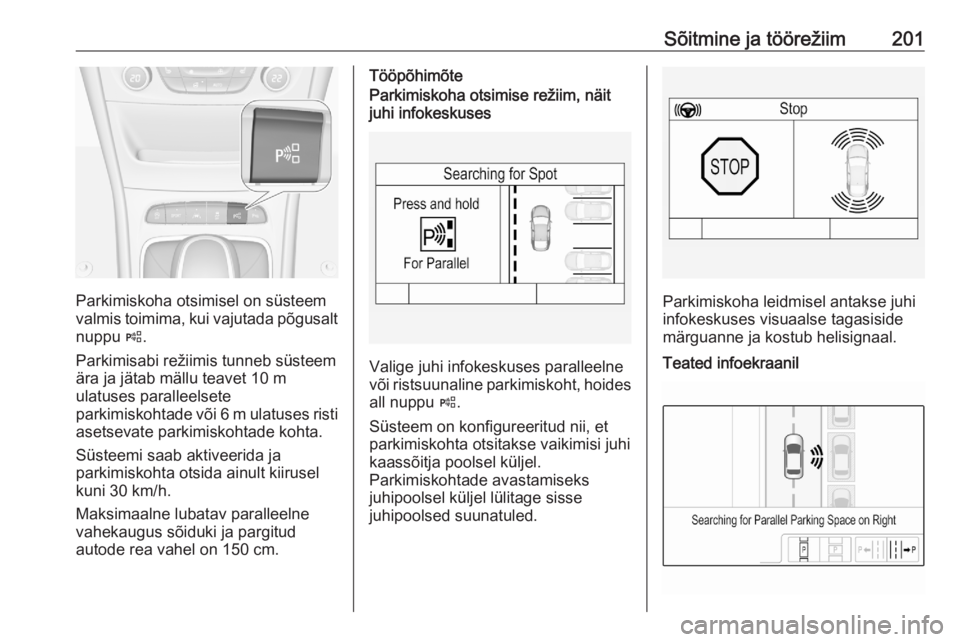

Sõitmine ja töörežiim201
Parkimiskoha otsimisel on süsteem
valmis toimima, kui vajutada põgusalt
nuppu (.
Parkimisabi režiimis tunneb süsteem
ära ja jätab mällu teavet 10 m
ulatuses paralleelsete
parkimiskohtade või 6 m ulatuses risti asetsevate parkimiskohtade kohta.
Süsteemi saab aktiveerida ja
parkimiskohta otsida ainult kiirusel
kuni 30 km/h.
Maksimaalne lubatav paralleelne
vahekaugus sõiduki ja pargitud
autode rea vahel on 150 cm.
TööpõhimõteParkimiskoha otsimise režiim, näit
juhi infokeskuses
Valige juhi infokeskuses paralleelne
või ristsuunaline parkimiskoht, hoides all nuppu (.
Süsteem on konfigureeritud nii, et
parkimiskohta otsitakse vaikimisi juhi kaassõitja poolsel küljel.
Parkimiskohtade avastamiseks
juhipoolsel küljel lülitage sisse
juhipoolsed suunatuled.
Parkimiskoha leidmisel antakse juhi
infokeskuses visuaalse tagasiside
märguanne ja kostub helisignaal.
Teated infoekraanil

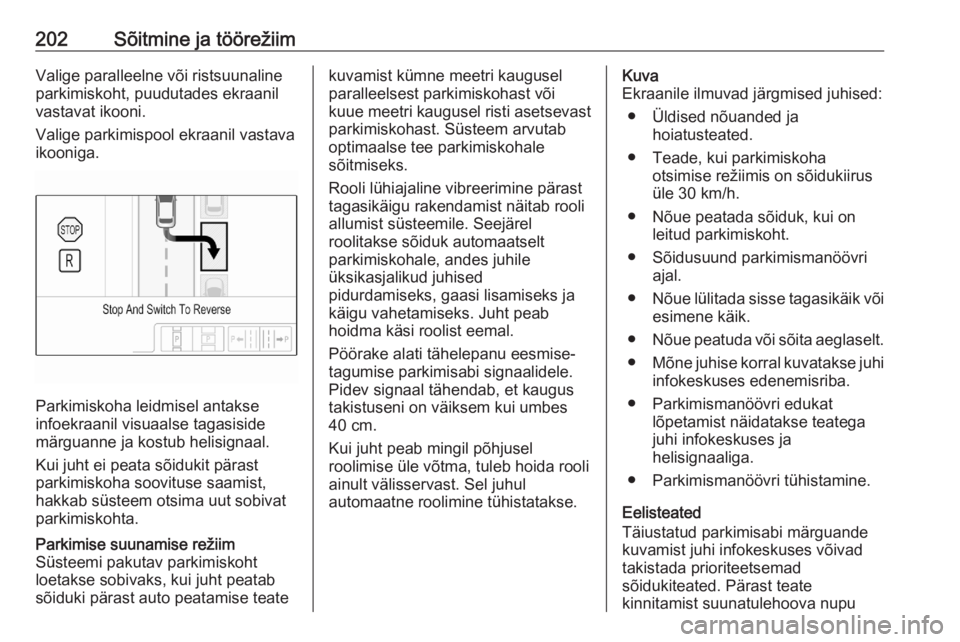

202Sõitmine ja töörežiimValige paralleelne või ristsuunaline
parkimiskoht, puudutades ekraanil vastavat ikooni.
Valige parkimispool ekraanil vastava
ikooniga.
Parkimiskoha leidmisel antakse
infoekraanil visuaalse tagasiside
märguanne ja kostub helisignaal.
Kui juht ei peata sõidukit pärast
parkimiskoha soovituse saamist,
hakkab süsteem otsima uut sobivat
parkimiskohta.
Parkimise suunamise režiim
Süsteemi pakutav parkimiskoht
loetakse sobivaks, kui juht peatab
sõiduki pärast auto peatamise teatekuvamist kümne meetri kaugusel
paralleelsest parkimiskohast või
kuue meetri kaugusel risti asetsevast
parkimiskohast. Süsteem arvutab
optimaalse tee parkimiskohale
sõitmiseks.
Rooli lühiajaline vibreerimine pärast
tagasikäigu rakendamist näitab rooli
allumist süsteemile. Seejärel
roolitakse sõiduk automaatselt
parkimiskohale, andes juhile
üksikasjalikud juhised
pidurdamiseks, gaasi lisamiseks ja
käigu vahetamiseks. Juht peab
hoidma käsi roolist eemal.
Pöörake alati tähelepanu eesmise-
tagumise parkimisabi signaalidele.
Pidev signaal tähendab, et kaugus
takistuseni on väiksem kui umbes 40 cm.
Kui juht peab mingil põhjusel
roolimise üle võtma, tuleb hoida rooli
ainult välisservast. Sel juhul
automaatne roolimine tühistatakse.Kuva
Ekraanile ilmuvad järgmised juhised:
● Üldised nõuanded ja hoiatusteated.
● Teade, kui parkimiskoha otsimise režiimis on sõidukiirus
üle 30 km/h.
● Nõue peatada sõiduk, kui on leitud parkimiskoht.
● Sõidusuund parkimismanöövri ajal.
● Nõue lülitada sisse tagasikäik või
esimene käik.
● Nõue peatuda või sõita aeglaselt.
● Mõne juhise korral kuvatakse juhi
infokeskuses edenemisriba.
● Parkimismanöövri edukat lõpetamist näidatakse teatega
juhi infokeskuses ja
helisignaaliga.
● Parkimismanöövri tühistamine.
Eelisteated
Täiustatud parkimisabi märguande
kuvamist juhi infokeskuses võivad
takistada prioriteetsemad
sõidukiteated. Pärast teate
kinnitamist suunatulehoova nupu

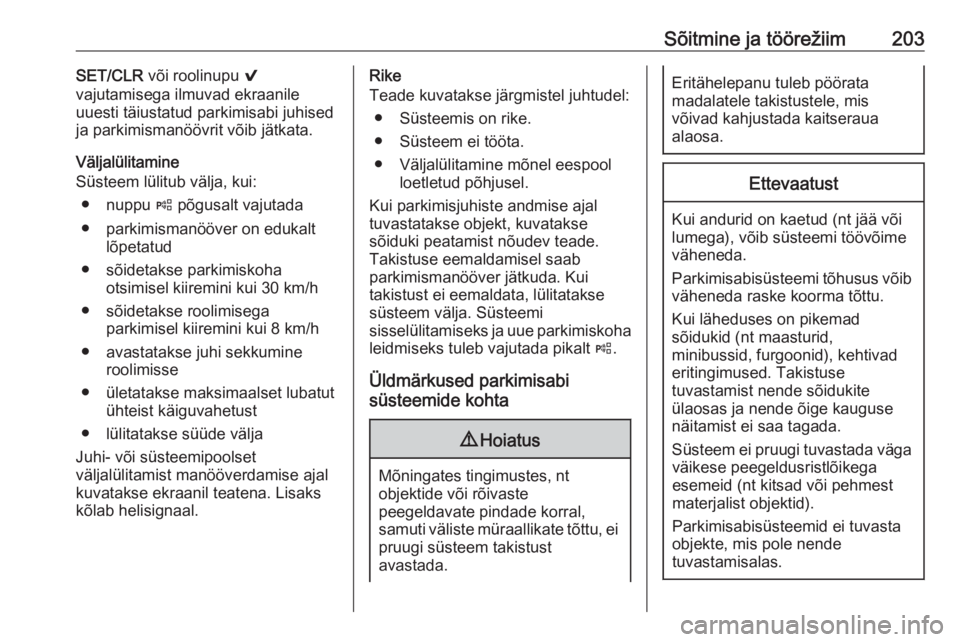

Sõitmine ja töörežiim203SET/CLR või roolinupu 9
vajutamisega ilmuvad ekraanile
uuesti täiustatud parkimisabi juhised
ja parkimismanöövrit võib jätkata.
Väljalülitamine
Süsteem lülitub välja, kui:
● nuppu ( põgusalt vajutada
● parkimismanööver on edukalt lõpetatud
● sõidetakse parkimiskoha otsimisel kiiremini kui 30 km/h
● sõidetakse roolimisega parkimisel kiiremini kui 8 km/h
● avastatakse juhi sekkumine roolimisse
● ületatakse maksimaalset lubatut ühteist käiguvahetust
● lülitatakse süüde välja
Juhi- või süsteemipoolset
väljalülitamist manööverdamise ajal
kuvatakse ekraanil teatena. Lisaks
kõlab helisignaal.Rike
Teade kuvatakse järgmistel juhtudel:
● Süsteemis on rike.
● Süsteem ei tööta.
● Väljalülitamine mõnel eespool loetletud põhjusel.
Kui parkimisjuhiste andmise ajal
tuvastatakse objekt, kuvatakse
sõiduki peatamist nõudev teade.
Takistuse eemaldamisel saab
parkimismanööver jätkuda. Kui
takistust ei eemaldata, lülitatakse
süsteem välja. Süsteemi
sisselülitamiseks ja uue parkimiskoha
leidmiseks tuleb vajutada pikalt (.
Üldmärkused parkimisabi
süsteemide kohta9 Hoiatus
Mõningates tingimustes, nt
objektide või rõivaste
peegeldavate pindade korral,
samuti väliste müraallikate tõttu, ei
pruugi süsteem takistust
avastada.
Eritähelepanu tuleb pöörata
madalatele takistustele, mis
võivad kahjustada kaitseraua
alaosa.Ettevaatust
Kui andurid on kaetud (nt jää või
lumega), võib süsteemi töövõime
väheneda.
Parkimisabisüsteemi tõhusus võib väheneda raske koorma tõttu.
Kui läheduses on pikemad
sõidukid (nt maasturid,
minibussid, furgoonid), kehtivad eritingimused. Takistuse
tuvastamist nende sõidukite
ülaosas ja nende õige kauguse
näitamist ei saa tagada.
Süsteem ei pruugi tuvastada väga väikese peegeldusristlõikega
esemeid (nt kitsad või pehmest
materjalist objektid).
Parkimisabisüsteemid ei tuvasta
objekte, mis pole nende
tuvastamisalas.

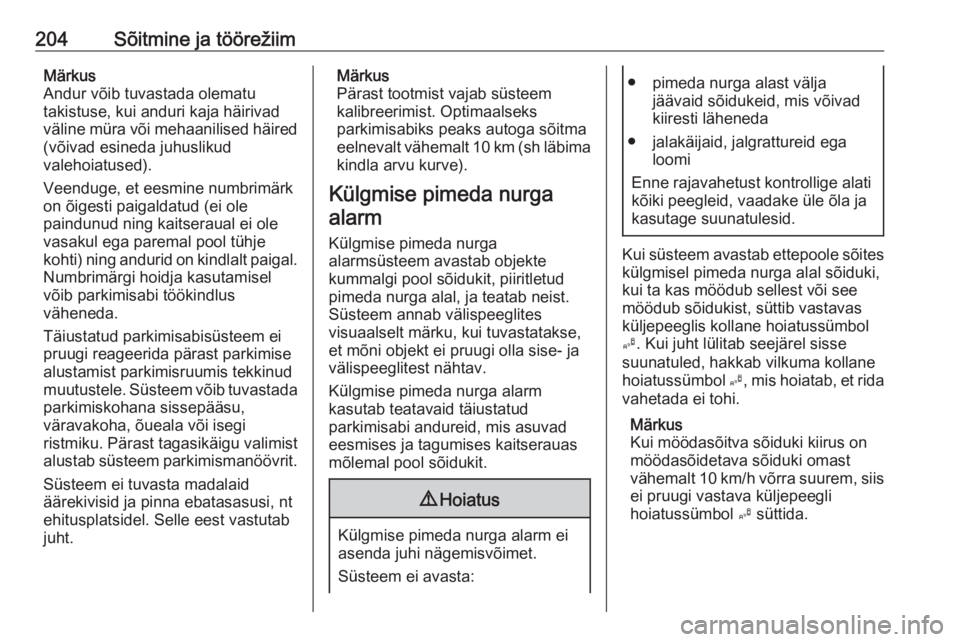

204Sõitmine ja töörežiimMärkus
Andur võib tuvastada olematu
takistuse, kui anduri kaja häirivad
väline müra või mehaanilised häired
(võivad esineda juhuslikud
valehoiatused).
Veenduge, et eesmine numbrimärk
on õigesti paigaldatud (ei ole
paindunud ning kaitseraual ei ole
vasakul ega paremal pool tühje
kohti) ning andurid on kindlalt paigal. Numbrimärgi hoidja kasutamisel
võib parkimisabi töökindlus
väheneda.
Täiustatud parkimisabisüsteem ei pruugi reageerida pärast parkimise
alustamist parkimisruumis tekkinud
muutustele. Süsteem võib tuvastada
parkimiskohana sissepääsu,
väravakoha, õueala või isegi
ristmiku. Pärast tagasikäigu valimist
alustab süsteem parkimismanöövrit.
Süsteem ei tuvasta madalaid
äärekivisid ja pinna ebatasasusi, nt
ehitusplatsidel. Selle eest vastutab
juht.Märkus
Pärast tootmist vajab süsteem
kalibreerimist. Optimaalseks
parkimisabiks peaks autoga sõitma
eelnevalt vähemalt 10 km (sh läbima
kindla arvu kurve).
Külgmise pimeda nurga alarm
Külgmise pimeda nurga
alarmsüsteem avastab objekte
kummalgi pool sõidukit, piiritletud
pimeda nurga alal, ja teatab neist.
Süsteem annab välispeeglites
visuaalselt märku, kui tuvastatakse,
et mõni objekt ei pruugi olla sise- ja
välispeeglitest nähtav.
Külgmise pimeda nurga alarm
kasutab teatavaid täiustatud
parkimisabi andureid, mis asuvad
eesmises ja tagumises kaitserauas
mõlemal pool sõidukit.9 Hoiatus
Külgmise pimeda nurga alarm ei
asenda juhi nägemisvõimet.
Süsteem ei avasta:
● pimeda nurga alast välja jäävaid sõidukeid, mis võivad
kiiresti läheneda
● jalakäijaid, jalgrattureid ega loomi
Enne rajavahetust kontrollige alati kõiki peegleid, vaadake üle õla ja
kasutage suunatulesid.
Kui süsteem avastab ettepoole sõites külgmisel pimeda nurga alal sõiduki,
kui ta kas möödub sellest või see möödub sõidukist, süttib vastavas
küljepeeglis kollane hoiatussümbol
B . Kui juht lülitab seejärel sisse
suunatuled, hakkab vilkuma kollane hoiatussümbol B, mis hoiatab, et rida
vahetada ei tohi.
Märkus
Kui möödasõitva sõiduki kiirus on
möödasõidetava sõiduki omast
vähemalt 10 km/h võrra suurem, siis
ei pruugi vastava küljepeegli
hoiatussümbol B süttida.

Sõitmine ja töörežiim205
Külgmise pimeda nurga alarm on
aktiivne alates kiirustest 10 km/h kuni
140 km/h. Kiiremini kui 140 km/h
sõites lülitub süsteem välja, mida
näitab hoiatussümbolite B kustumine
mõlemas välispeeglis. Kiiruse
aeglustamisel hoiatussümbolid
kustuvad. Kui seejärel avastatakse
pimedal alal sõiduk, süttivad vastaval
küljel nagu tavaliselt
hoiatussümbolid B.
Sõiduki käivitamisel süttivad korraks
mõlema välispeegli näidikud, et
näidata süsteemi töötamist.
Seda süsteemi saab sisse ja välja
lülitada infoekraanilt.
Sõiduki isikupärastamine 3 124.
Juhi infokeskuses kuvatakse
väljalülitamisteade.
Avastamispiirkonnad
Avastamispiirkonnad ulatuvad
tagumisest põrkerauast ligikaudu
3 m kaugusele tahapoole ja külgede
suunas. Piirkonna kõrgus
maapinnast on ligikaudu 0,5 m kuni
2 m.
Süsteem inaktiveeritakse, kui sõiduk
pukseerib haagist või ühendatud on
jalgrattaraam.
Külgmine pimeda nurga alarm on
konstrueeritud selliselt, et see jätab
arvestamata seisvad objektid, nagu piirded, postid, äärekivid, seinad ja
talad. Pargitud ja vastutulevaid
sõidukeid ei avastata.
Rike
Tavalistes olukordades võib vahel jääda mõni alarm andmata,
sagedamini märja ilmaga.Külgmise pimeda nurga alarm ei
toimi, kui tagumise põrkeraua vasak
või parem nurk on pori, mustuse,
lume või lörtsiga kaetud, samuti
tugeva vihma korral.
Puhastamisjuhised 3 268.
Süsteemi rikke korral või juhul, kui süsteem ajutiselt ei toimi, süttivad
peeglites kujutised ja juhi
infokeskusse ilmub asjakohane
teade. Pöörduda abisaamiseks
hooldustöökotta.

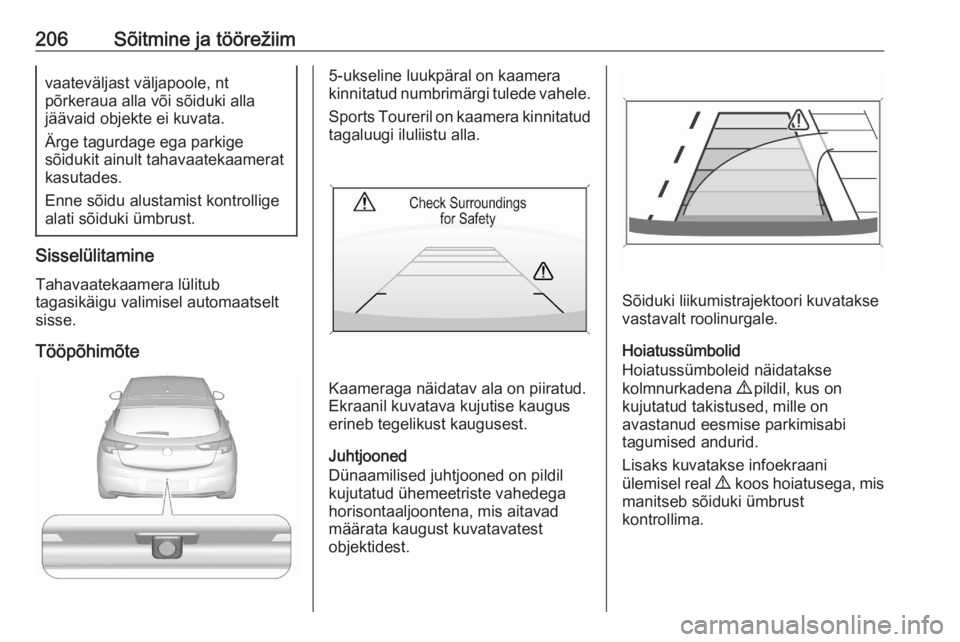

Tahavaatekaamera
Tahavaatekaamera aitab juhti
tagurdamisel, näidates sõiduki taha
jäävat ala.
Kaamera vaade kuvatakse
infoekraanil.9 Hoiatus
Tahavaatekaamera ei asenda juhi
nägemisvõimet. Pange tähele, et
kaamera ja parkimisabi andurite

206Sõitmine ja töörežiimvaateväljast väljapoole, nt
põrkeraua alla või sõiduki alla
jäävaid objekte ei kuvata.
Ärge tagurdage ega parkige
sõidukit ainult tahavaatekaamerat
kasutades.
Enne sõidu alustamist kontrollige
alati sõiduki ümbrust.
Sisselülitamine
Tahavaatekaamera lülitub
tagasikäigu valimisel automaatselt
sisse.
Tööpõhimõte
5-ukseline luukpäral on kaamera
kinnitatud numbrimärgi tulede vahele.
Sports Toureril on kaamera kinnitatudtagaluugi iluliistu alla.
Kaameraga näidatav ala on piiratud.
Ekraanil kuvatava kujutise kaugus
erineb tegelikust kaugusest.
Juhtjooned
Dünaamilised juhtjooned on pildil
kujutatud ühemeetriste vahedega
horisontaaljoontena, mis aitavad
määrata kaugust kuvatavatest
objektidest.
Sõiduki liikumistrajektoori kuvatakse
vastavalt roolinurgale.
Hoiatussümbolid
Hoiatussümboleid näidatakse kolmnurkadena 9 pildil, kus on
kujutatud takistused, mille on
avastanud eesmise parkimisabi
tagumised andurid.
Lisaks kuvatakse infoekraani
ülemisel real 9 koos hoiatusega, mis
manitseb sõiduki ümbrust
kontrollima.

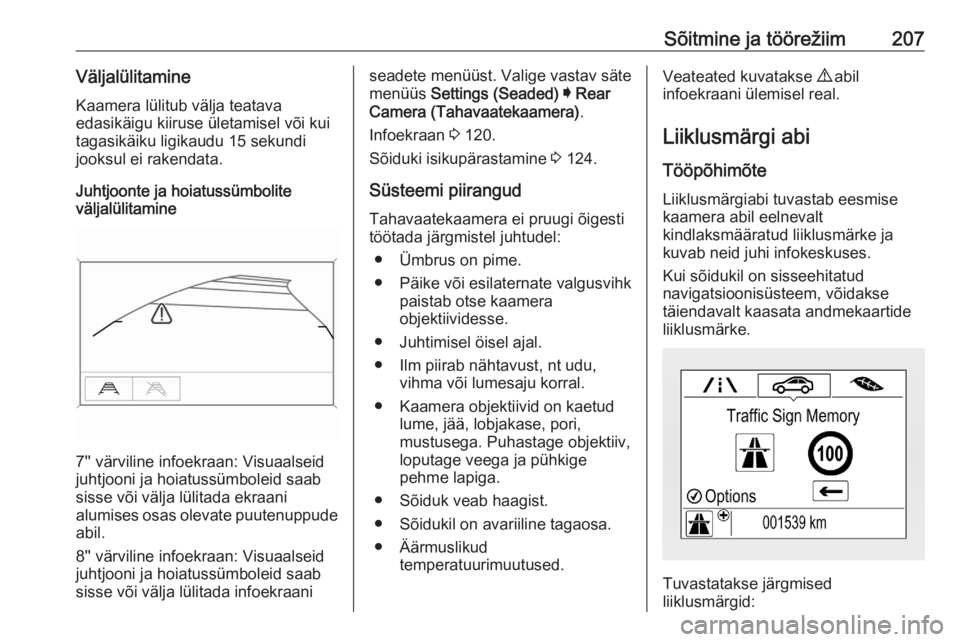

Sõitmine ja töörežiim207VäljalülitamineKaamera lülitub välja teatava
edasikäigu kiiruse ületamisel või kui
tagasikäiku ligikaudu 15 sekundi
jooksul ei rakendata.
Juhtjoonte ja hoiatussümbolite
väljalülitamine
7'' värviline infoekraan: Visuaalseid
juhtjooni ja hoiatussümboleid saab
sisse või välja lülitada ekraani
alumises osas olevate puutenuppude
abil.
8'' värviline infoekraan: Visuaalseid
juhtjooni ja hoiatussümboleid saab
sisse või välja lülitada infoekraani
seadete menüüst. Valige vastav säte
menüüs Settings (Seaded) I Rear
Camera (Tahavaatekaamera) .
Infoekraan 3 120.
Sõiduki isikupärastamine 3 124.
Süsteemi piirangud
Tahavaatekaamera ei pruugi õigesti
töötada järgmistel juhtudel:
● Ümbrus on pime.
● Päike või esilaternate valgusvihk paistab otse kaamera
objektiividesse.
● Juhtimisel öisel ajal.
● Ilm piirab nähtavust, nt udu, vihma või lumesaju korral.
● Kaamera objektiivid on kaetud lume, jää, lobjakase, pori,
mustusega. Puhastage objektiiv,
loputage veega ja pühkige
pehme lapiga.
● Sõiduk veab haagist.
● Sõidukil on avariiline tagaosa.
● Äärmuslikud temperatuurimuutused.Veateated kuvatakse 9 abil
infoekraani ülemisel real.
Liiklusmärgi abi
Tööpõhimõte
Liiklusmärgiabi tuvastab eesmise
kaamera abil eelnevalt
kindlaksmääratud liiklusmärke ja
kuvab neid juhi infokeskuses.
Kui sõidukil on sisseehitatud
navigatsioonisüsteem, võidakse
täiendavalt kaasata andmekaartide
liiklusmärke.
Tuvastatakse järgmised
liiklusmärgid:

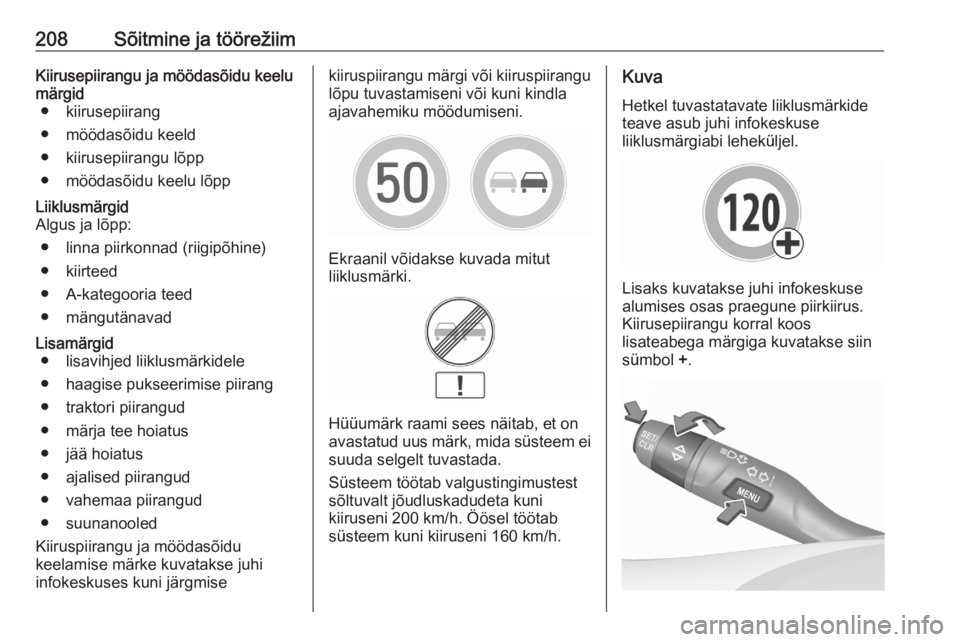

208Sõitmine ja töörežiimKiirusepiirangu ja möödasõidu keelu
märgid ● kiirusepiirang
● möödasõidu keeld
● kiirusepiirangu lõpp
● möödasõidu keelu lõppLiiklusmärgid
Algus ja lõpp:
● linna piirkonnad (riigipõhine)● kiirteed
● A-kategooria teed
● mängutänavadLisamärgid ● lisavihjed liiklusmärkidele
● haagise pukseerimise piirang
● traktori piirangud
● märja tee hoiatus
● jää hoiatus
● ajalised piirangud
● vahemaa piirangud
● suunanooled
Kiiruspiirangu ja möödasõidu
keelamise märke kuvatakse juhi
infokeskuses kuni järgmisekiiruspiirangu märgi või kiiruspiirangu lõpu tuvastamiseni või kuni kindla
ajavahemiku möödumiseni.
Ekraanil võidakse kuvada mitut
liiklusmärki.
Hüüumärk raami sees näitab, et on
avastatud uus märk, mida süsteem ei
suuda selgelt tuvastada.
Süsteem töötab valgustingimustest
sõltuvalt jõudluskadudeta kuni
kiiruseni 200 km/h. Öösel töötab
süsteem kuni kiiruseni 160 km/h.
Kuva
Hetkel tuvastatavate liiklusmärkideteave asub juhi infokeskuse
liiklusmärgiabi leheküljel.
Lisaks kuvatakse juhi infokeskuse
alumises osas praegune piirkiirus.
Kiirusepiirangu korral koos
lisateabega märgiga kuvatakse siin
sümbol +.
