Sõiduki hooldamine2395. Tavalised tagatuled:
Vabastage kolm kinnituskõrva ja
eemaldage pirnipesa tulesõlmest.
6. Eemaldage ja asendage pirnid:
Tagatuli/pidurituli ( 1)
Suunatuli ( 2)
7. Sisestage lambipesa tulesõlme.
8. LED-tagatuled:
LED-tagatulede ja LED-
pidurituledega versioonil saab
asendada ainult suunatule pirni:
eemaldage pirnipesa tulesõlmest
pööramise teel. Vahetage pirn
pirnipesas.
9. Ühendage kaabel hoidikuga.
10. Paigaldage tulesõlm sõiduki kere külge ja pingutage pakiruumi
sisemusse jäävaid
kinnitusmutreid. Kinnitage kate.
Teatud mudelitel on LED-tagatuled ja
-pidurituled. Rikke korral laske
töökojal LED-pirnid asendada.
Tagaluugi valgustuskoost
1. Vabastage ja eemaldage tagaluugi kate.

240Sõiduki hooldamine
2. Keerake plastist kinnitusmutterkäsitsi lahti.
3. Tõmmake tagatule plokk ettevaatlikult pesadest välja ja
eemaldage.
4. Vajutage kolme kinnituskõrva ja eemaldage pirnikandur
tulemoodulist.
5. Eemaldada ja vahetada lamp:
Tagurdustuli ( 1)
Tagatuli ( 2)
Tagumine udutuli ( 3) (vasak)
6. Sisestada lambipesa tagatulekomplekti.
7. LED-tagatuledega versioonilsaab vahetada ainult tagurdustule
pirni: eemaldage pirnipesa
tulesõlmest pööramise teel.
Vahetage pirn pirnipesas.
8. Paigaldage tulesõlm tagaluugi külge ja pingutage kinnitusmutrit
seestpoolt. Kinnitage kate.

Sõiduki hooldamine241Teatud mudelitel on LED-tagatuled.Rikke korral laske töökojal LED-pirnid
asendada.
Külgmised suunatuled
Lambi vahetamiseks võtke
lambikorpus välja järgmiselt:
1. Libistage lambikorpust ettepoole ja eemaldage see tagaosast.
2.Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lampi vasakule ja
sisestage parempoolne ots.
Numbrimärgi tuli
1. Suruda kruvikeeraja katte õnarusse, suruda küljele ja
vabastada vedru.

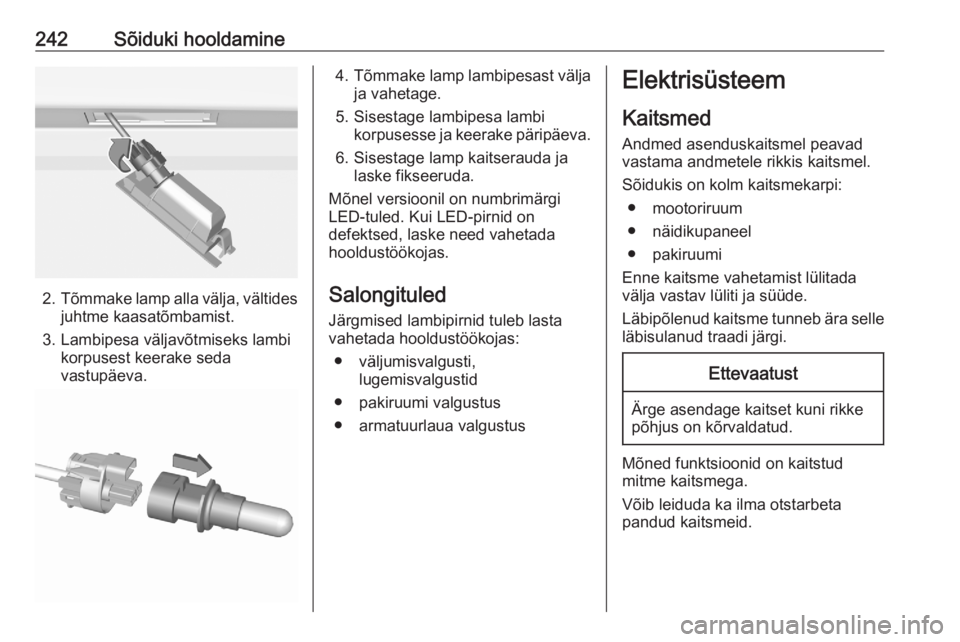

242Sõiduki hooldamine
2.Tõmmake lamp alla välja, vältides
juhtme kaasatõmbamist.
3. Lambipesa väljavõtmiseks lambi korpusest keerake seda
vastupäeva.
4. Tõmmake lamp lambipesast välja
ja vahetage.
5. Sisestage lambipesa lambi korpusesse ja keerake päripäeva.
6. Sisestage lamp kaitserauda ja laske fikseeruda.
Mõnel versioonil on numbrimärgi
LED-tuled. Kui LED-pirnid on
defektsed, laske need vahetada
hooldustöökojas.
Salongituled
Järgmised lambipirnid tuleb lasta
vahetada hooldustöökojas:
● väljumisvalgusti, lugemisvalgustid
● pakiruumi valgustus
● armatuurlaua valgustusElektrisüsteem
Kaitsmed Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kolm kaitsmekarpi: ● mootoriruum
● näidikupaneel
● pakiruumi
Enne kaitsme vahetamist lülitada
välja vastav lüliti ja süüde.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi.Ettevaatust
Ärge asendage kaitset kuni rikke
põhjus on kõrvaldatud.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.

Sõiduki hooldamine243Kaitsme-eemaldiKaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
Kaitsme-eemaldil on kaks külge, kumbki külg on ette nähtud erinevat
tüüpi kaitsmete jaoks.
Võtke kaitsmest kaitsme-eemaldiga
kinni ja tõmmake välja.
Mootoriruumi kaitsmekarp
Kaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Vabastage ja eemaldage kate.

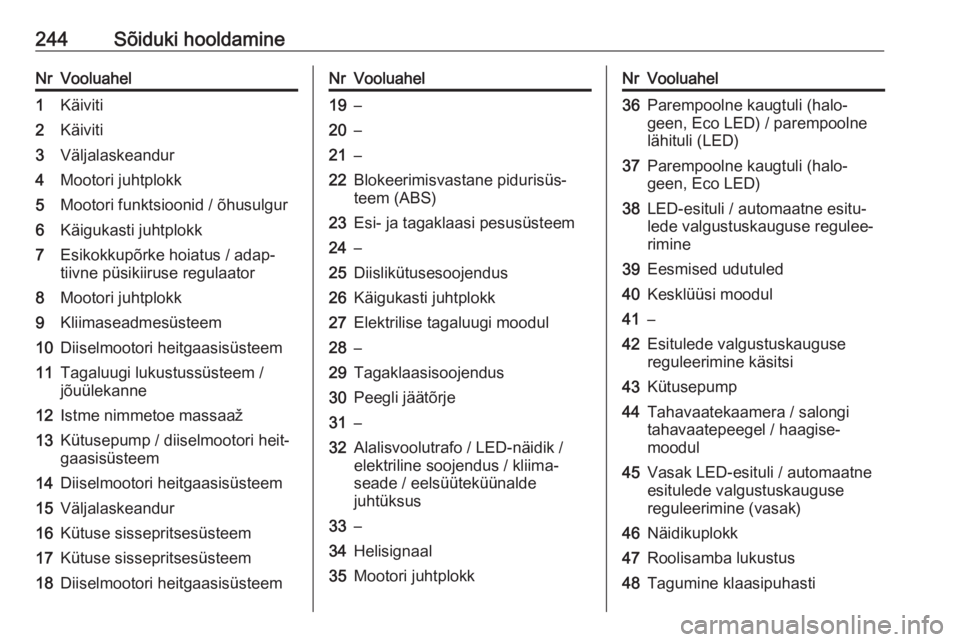

244Sõiduki hooldamineNrVooluahel1Käiviti2Käiviti3Väljalaskeandur4Mootori juhtplokk5Mootori funktsioonid / õhusulgur6Käigukasti juhtplokk7Esikokkupõrke hoiatus / adap‐
tiivne püsikiiruse regulaator8Mootori juhtplokk9Kliimaseadmesüsteem10Diiselmootori heitgaasisüsteem11Tagaluugi lukustussüsteem /
jõuülekanne12Istme nimmetoe massaaž13Kütusepump / diiselmootori heit‐
gaasisüsteem14Diiselmootori heitgaasisüsteem15Väljalaskeandur16Kütuse sissepritsesüsteem17Kütuse sissepritsesüsteem18Diiselmootori heitgaasisüsteemNrVooluahel19–20–21–22Blokeerimisvastane pidurisüs‐
teem (ABS)23Esi- ja tagaklaasi pesusüsteem24–25Diislikütusesoojendus26Käigukasti juhtplokk27Elektrilise tagaluugi moodul28–29Tagaklaasisoojendus30Peegli jäätõrje31–32Alalisvoolutrafo / LED-näidik /
elektriline soojendus / kliima‐
seade / eelsüüteküünalde
juhtüksus33–34Helisignaal35Mootori juhtplokkNrVooluahel36Parempoolne kaugtuli (halo‐
geen, Eco LED) / parempoolne
lähituli (LED)37Parempoolne kaugtuli (halo‐
geen, Eco LED)38LED-esituli / automaatne esitu‐
lede valgustuskauguse regulee‐
rimine39Eesmised udutuled40Kesklüüsi moodul41–42Esitulede valgustuskauguse
reguleerimine käsitsi43Kütusepump44Tahavaatekaamera / salongi
tahavaatepeegel / haagise‐
moodul45Vasak LED-esituli / automaatne
esitulede valgustuskauguse
reguleerimine (vasak)46Näidikuplokk47Roolisamba lukustus48Tagumine klaasipuhasti

Sõiduki hooldamine245NrVooluahel49Väline tahavaatepeegel50Parem LED-esituli / automaatne
esitulede valgustuskauguse
reguleerimine (parem)51Vasak lähituli (LED)52Mootori juhtplokk / käigukasti
juhtplokk53Esiklaasipuhasti54Esiklaasipuhasti55Diiselmootori heitgaasisüsteem56–57–
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Kaitsmekarp on katte taga.
Tõmmake eemaldamiseks
vasakpoolset katet.

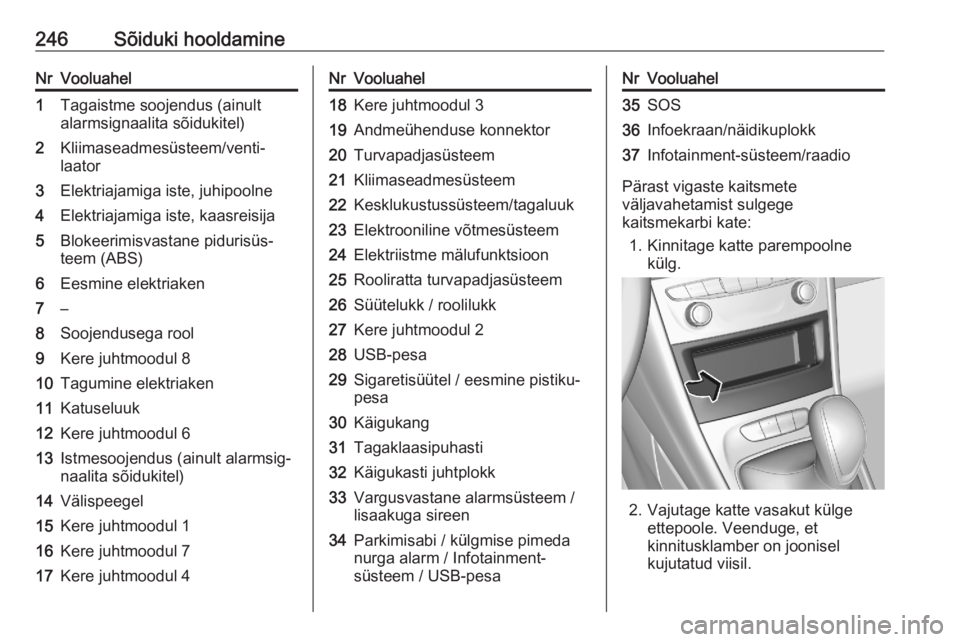

246Sõiduki hooldamineNrVooluahel1Tagaistme soojendus (ainult
alarmsignaalita sõidukitel)2Kliimaseadmesüsteem/venti‐
laator3Elektriajamiga iste, juhipoolne4Elektriajamiga iste, kaasreisija5Blokeerimisvastane pidurisüs‐
teem (ABS)6Eesmine elektriaken7–8Soojendusega rool9Kere juhtmoodul 810Tagumine elektriaken11Katuseluuk12Kere juhtmoodul 613Istmesoojendus (ainult alarmsig‐
naalita sõidukitel)14Välispeegel15Kere juhtmoodul 116Kere juhtmoodul 717Kere juhtmoodul 4NrVooluahel18Kere juhtmoodul 319Andmeühenduse konnektor20Turvapadjasüsteem21Kliimaseadmesüsteem22Kesklukustussüsteem/tagaluuk23Elektrooniline võtmesüsteem24Elektriistme mälufunktsioon25Rooliratta turvapadjasüsteem26Süütelukk / roolilukk27Kere juhtmoodul 228USB-pesa29Sigaretisüütel / eesmine pistiku‐
pesa30Käigukang31Tagaklaasipuhasti32Käigukasti juhtplokk33Vargusvastane alarmsüsteem /
lisaakuga sireen34Parkimisabi / külgmise pimeda
nurga alarm / Infotainment-
süsteem / USB-pesaNrVooluahel35SOS36Infoekraan/näidikuplokk37Infotainment-süsteem/raadio
Pärast vigaste kaitsmete
väljavahetamist sulgege
kaitsmekarbi kate:
1. Kinnitage katte parempoolne külg.
2. Vajutage katte vasakut külge ettepoole. Veenduge, et
kinnitusklamber on joonisel
kujutatud viisil.

Sõiduki hooldamine247Pakiruumi kaitsmekarp
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.
Eemaldada kate.
Vabastage ja eemaldage
kaitsmekarbi kate.NrVooluahel1–2–3Haagisemoodul4–5–6–7–8–9–10–11Võimendi12Esiistme soojendus (alarmsig‐
naaliga sõidukitel)13Tagaistme soojendus (alarmsig‐
naaliga sõidukitel)14Süüde15Istmeventilatsioon16Haagise pistikupesa17Haagise pistikupesa18–

248Sõiduki hooldamineNrVooluahel19–20–21Tagaistmete elektriline kokku‐
pööramine22–
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Täiendavad kaitsmed asuvad sõiduki aku lähedal.
NrVooluahel1Mootori juhtplokk2Kütusepump3ToiteallikasSõiduki tööriistad
Tööriistad
5-ukseline luukpära koos
varurattaga
Avage pakiruumi põrandakate 3 82.
Tungraud, pukseerimisaas ja
tööriistad asuvad tööriistakastis
varuratta all.
Varuratas 3 260.
Sports Tourer koos varurattaga
Avage pakiruumi põrandakate 3 82.
