OPEL ASTRA K 2020 Uputstvo za upotrebu (in Serbian)

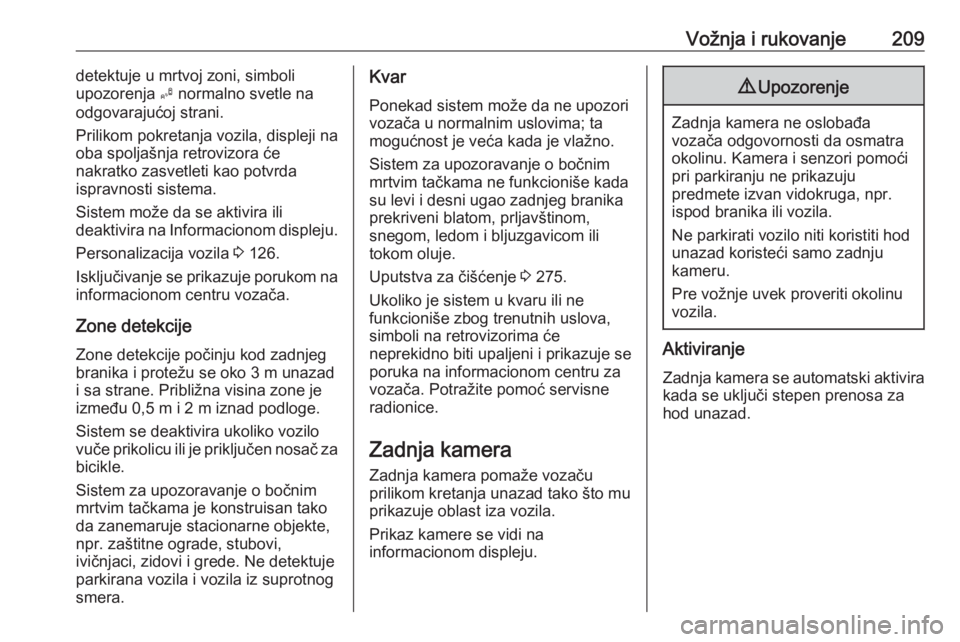

Vožnja i rukovanje209detektuje u mrtvoj zoni, simboli
upozorenja B normalno svetle na
odgovarajućoj strani.
Prilikom pokretanja vozila, displeji na
oba spoljašnja retrovizora će
nakratko zasvetleti kao potvrda
ispravnosti sistema.
Sistem može da se aktivira ili
deaktivira na Informacionom displeju .
Personalizacija vozila 3 126.
Isključivanje se prikazuje porukom na
informacionom centru vozača.
Zone detekcije Zone detekcije počinju kod zadnjeg
branika i protežu se oko 3 m unazad
i sa strane. Približna visina zone je
između 0,5 m i 2 m iznad podloge.
Sistem se deaktivira ukoliko vozilo
vuče prikolicu ili je priključen nosač za bicikle.
Sistem za upozoravanje o bočnim
mrtvim tačkama je konstruisan tako
da zanemaruje stacionarne objekte,
npr. zaštitne ograde, stubovi,
ivičnjaci, zidovi i grede. Ne detektuje
parkirana vozila i vozila iz suprotnog
smera.Kvar
Ponekad sistem može da ne upozori
vozača u normalnim uslovima; ta
mogućnost je veća kada je vlažno.
Sistem za upozoravanje o bočnim
mrtvim tačkama ne funkcioniše kada
su levi i desni ugao zadnjeg branika
prekriveni blatom, prljavštinom,
snegom, ledom i bljuzgavicom ili
tokom oluje.
Uputstva za čišćenje 3 275.
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
simboli na retrovizorima će
neprekidno biti upaljeni i prikazuje se
poruka na informacionom centru za
vozača. Potražite pomoć servisne
radionice.
Zadnja kamera
Zadnja kamera pomaže vozaču
prilikom kretanja unazad tako što mu
prikazuje oblast iza vozila.
Prikaz kamere se vidi na
informacionom displeju.9 Upozorenje
Zadnja kamera ne oslobađa
vozača odgovornosti da osmatra okolinu. Kamera i senzori pomoći
pri parkiranju ne prikazuju
predmete izvan vidokruga, npr.
ispod branika ili vozila.
Ne parkirati vozilo niti koristiti hod
unazad koristeći samo zadnju
kameru.
Pre vožnje uvek proveriti okolinu
vozila.
Aktiviranje
Zadnja kamera se automatski aktivira kada se uključi stepen prenosa za
hod unazad.

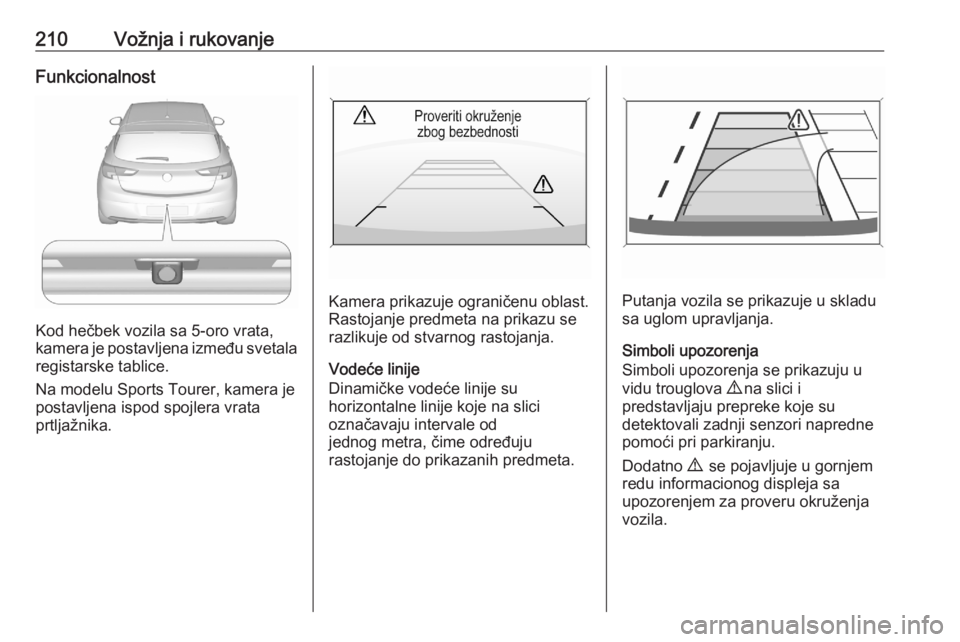

210Vožnja i rukovanjeFunkcionalnost
Kod hečbek vozila sa 5-oro vrata,
kamera je postavljena između svetala
registarske tablice.
Na modelu Sports Tourer, kamera je
postavljena ispod spojlera vrata
prtljažnika.
Kamera prikazuje ograničenu oblast.
Rastojanje predmeta na prikazu se razlikuje od stvarnog rastojanja.
Vodeće linije
Dinamičke vodeće linije su
horizontalne linije koje na slici
označavaju intervale od
jednog metra, čime određuju
rastojanje do prikazanih predmeta.Putanja vozila se prikazuje u skladu
sa uglom upravljanja.
Simboli upozorenja
Simboli upozorenja se prikazuju u
vidu trouglova 9 na slici i
predstavljaju prepreke koje su
detektovali zadnji senzori napredne
pomoći pri parkiranju.
Dodatno 9 se pojavljuje u gornjem
redu informacionog displeja sa
upozorenjem za proveru okruženja
vozila.

Vožnja i rukovanje211Isključivanje
Kamera se isključuje kada se
prekorači određena brzina pri hodu
unapred ili ako se stepen prenosa za
hod unazad ne uključi na oko
15 sekundi.
Isključivanje vodećih linija i simbola
upozorenja
7''-ni Informacioni displej u boji:
Uključivanje ili isključivanje vizuelnih
vodećih linija i simbola upozorenja
može da se izmeni pomoću tastera u
nižoj zoni displeja.
8''-ni Informacioni displej u boji:
Uključivanje ili isključivanje vizuelnih
vodećih linija i simbola upozorenja
može da se izmeni u meniju
Podešavanja na
informacionom displeju. Izabrati
odgovarajuće podešavanje u
Podešavanj. I Kamera pozadi .
Informacioni displej 3 123.
Personalizacija vozila 3 126.
Sistemska ograničenja
Zadnja kamera možda neće ispravno raditi:
● U mračnom okruženju.
● Kada sunce ili snop prednjih svetala direktno osvetljavaju
sočiva kamere.
● Tokom noćne vožnje.
● Pri ograničenoj vidljivosti zbo vremenskih uslova, npr. magle,
kiše i snega.
● Kada sočiva kamere blokiraju sneg, led, blato, prašina. Očistiti
sočivo, isprati vodom i obrisati
mekom krpom.
● Kada vozilo vuče prikolicu.● Kada je vozilo udareno otpozadi.
● Kada su temperaturne promene ekstremne.
Poruke sa greškama se prikazuju sa
simbolima 9 u gornjem redu
informacionog displeja.
Detekcija saobraćajnih znakova
Funkcionalnost
Detekcija saobraćajnih znakova
prepoznaje saobraćajne znakove
pomoću prednje kamere i prikazuje ih na informacionom centru vozača.
Ukoliko je vozilo opremljeno
ugrađenim sistemom za navigaciju,
saobraćajni znakovi iz mapa sa
podacima mogu naknadno da se
uključe.

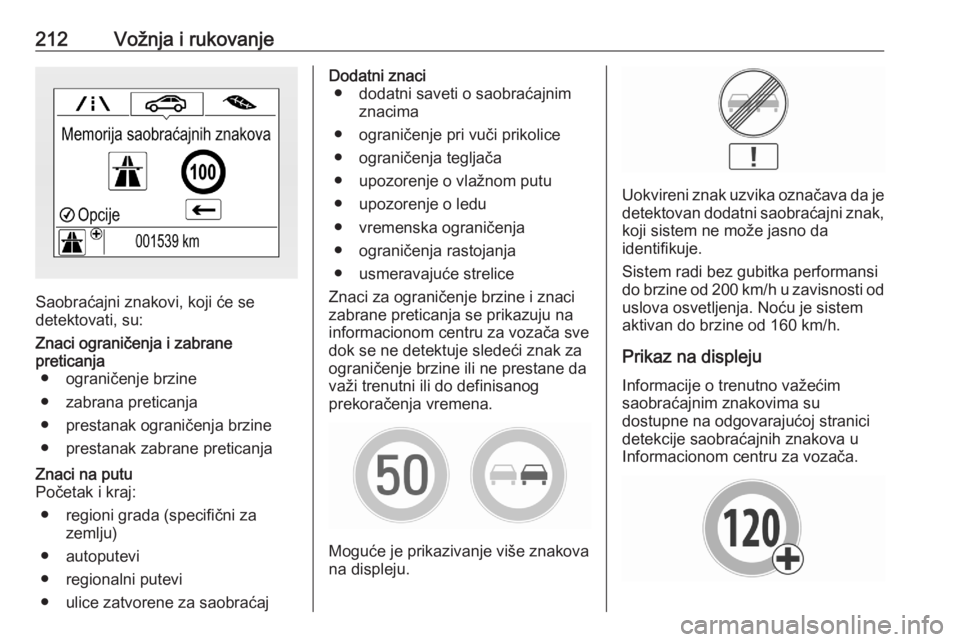

212Vožnja i rukovanje
Saobraćajni znakovi, koji će se
detektovati, su:
Znaci ograničenja i zabrane
preticanja ● ograničenje brzine
● zabrana preticanja
● prestanak ograničenja brzine
● prestanak zabrane preticanjaZnaci na putu
Početak i kraj:
● regioni grada (specifični za zemlju)
● autoputevi
● regionalni putevi
● ulice zatvorene za saobraćajDodatni znaci ● dodatni saveti o saobraćajnim znacima
● ograničenje pri vuči prikolice ● ograničenja tegljača
● upozorenje o vlažnom putu
● upozorenje o ledu
● vremenska ograničenja
● ograničenja rastojanja
● usmeravajuće strelice
Znaci za ograničenje brzine i znaci
zabrane preticanja se prikazuju na
informacionom centru za vozača sve
dok se ne detektuje sledeći znak za
ograničenje brzine ili ne prestane da
važi trenutni ili do definisanog
prekoračenja vremena.
Moguće je prikazivanje više znakova
na displeju.
Uokvireni znak uzvika označava da je
detektovan dodatni saobraćajni znak,
koji sistem ne može jasno da
identifikuje.
Sistem radi bez gubitka performansi do brzine od 200 km/h u zavisnosti od
uslova osvetljenja. Noću je sistem
aktivan do brzine od 160 km/h.
Prikaz na displeju Informacije o trenutno važećim
saobraćajnim znakovima su
dostupne na odgovarajućoj stranici
detekcije saobraćajnih znakova u Informacionom centru za vozača.

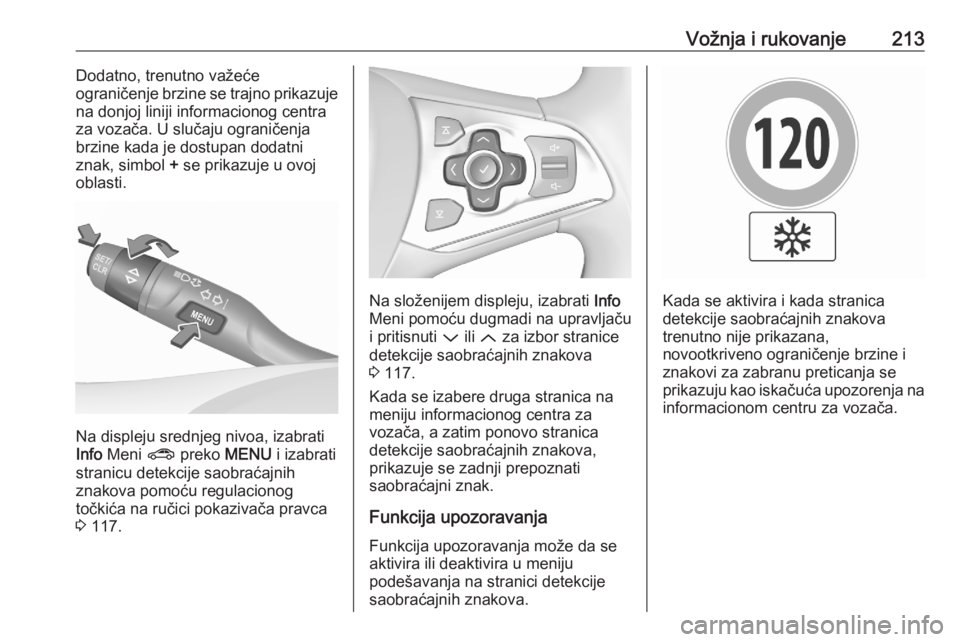

Vožnja i rukovanje213Dodatno, trenutno važeće
ograničenje brzine se trajno prikazuje
na donjoj liniji informacionog centra
za vozača. U slučaju ograničenja
brzine kada je dostupan dodatni
znak, simbol + se prikazuje u ovoj
oblasti.
Na displeju srednjeg nivoa, izabrati
Info Meni ? preko MENU i izabrati
stranicu detekcije saobraćajnih
znakova pomoću regulacionog
točkića na ručici pokazivača pravca
3 117.
Na složenijem displeju, izabrati Info
Meni pomoću dugmadi na upravljaču i pritisnuti P ili Q za izbor stranice
detekcije saobraćajnih znakova
3 117.
Kada se izabere druga stranica na meniju informacionog centra za
vozača, a zatim ponovo stranica
detekcije saobraćajnih znakova,
prikazuje se zadnji prepoznati
saobraćajni znak.
Funkcija upozoravanja Funkcija upozoravanja može da se
aktivira ili deaktivira u meniju
podešavanja na stranici detekcije
saobraćajnih znakova.Kada se aktivira i kada stranica
detekcije saobraćajnih znakova
trenutno nije prikazana,
novootkriveno ograničenje brzine i
znakovi za zabranu preticanja se
prikazuju kao iskačuća upozorenja na
informacionom centru za vozača.

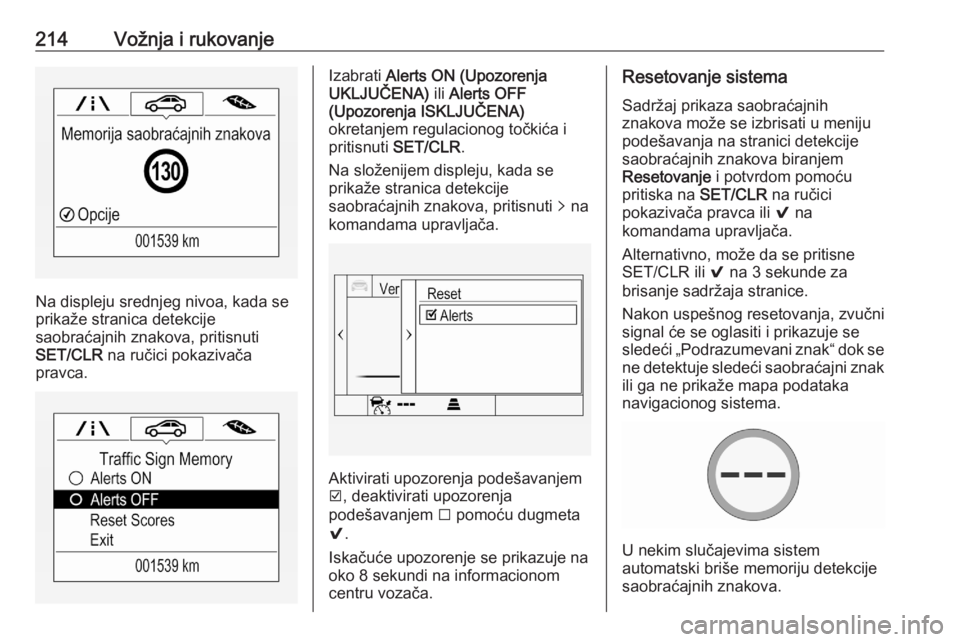

214Vožnja i rukovanje
Na displeju srednjeg nivoa, kada se
prikaže stranica detekcije
saobraćajnih znakova, pritisnuti
SET/CLR na ručici pokazivača
pravca.
Izabrati Alerts ON (Upozorenja
UKLJUČENA) ili Alerts OFF
(Upozorenja ISKLJUČENA)
okretanjem regulacionog točkića i
pritisnuti SET/CLR .
Na složenijem displeju, kada se
prikaže stranica detekcije
saobraćajnih znakova, pritisnuti q na
komandama upravljača.
Aktivirati upozorenja podešavanjem
J , deaktivirati upozorenja
podešavanjem I pomoću dugmeta
9 .
Iskačuće upozorenje se prikazuje na
oko 8 sekundi na informacionom
centru vozača.
Resetovanje sistema
Sadržaj prikaza saobraćajnih
znakova može se izbrisati u meniju
podešavanja na stranici detekcije
saobraćajnih znakova biranjem
Resetovanje i potvrdom pomoću
pritiska na SET/CLR na ručici
pokazivača pravca ili 9 na
komandama upravljača.
Alternativno, može da se pritisne
SET/CLR ili 9 na 3 sekunde za
brisanje sadržaja stranice.
Nakon uspešnog resetovanja, zvučni
signal će se oglasiti i prikazuje se
sledeći „Podrazumevani znak“ dok se
ne detektuje sledeći saobraćajni znak ili ga ne prikaže mapa podataka
navigacionog sistema.
U nekim slučajevima sistem
automatski briše memoriju detekcije
saobraćajnih znakova.

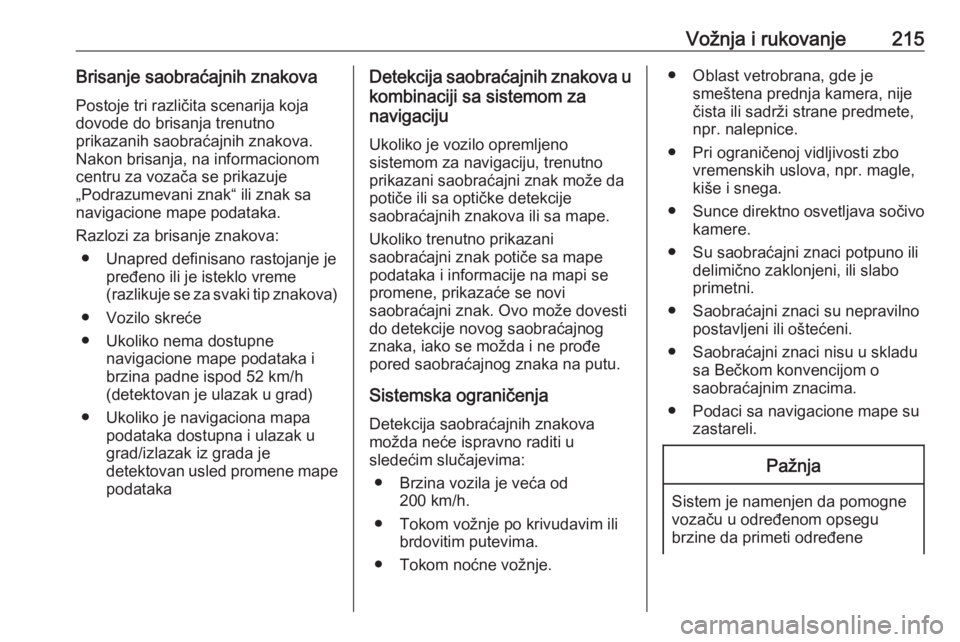

Vožnja i rukovanje215Brisanje saobraćajnih znakovaPostoje tri različita scenarija koja
dovode do brisanja trenutno
prikazanih saobraćajnih znakova.
Nakon brisanja, na informacionom
centru za vozača se prikazuje
„Podrazumevani znak“ ili znak sa
navigacione mape podataka.
Razlozi za brisanje znakova: ● Unapred definisano rastojanje je pređeno ili je isteklo vreme
(razlikuje se za svaki tip znakova)
● Vozilo skreće
● Ukoliko nema dostupne navigacione mape podataka ibrzina padne ispod 52 km/h
(detektovan je ulazak u grad)
● Ukoliko je navigaciona mapa podataka dostupna i ulazak u
grad/izlazak iz grada je
detektovan usled promene mape
podatakaDetekcija saobraćajnih znakova u
kombinaciji sa sistemom za
navigaciju
Ukoliko je vozilo opremljeno
sistemom za navigaciju, trenutno
prikazani saobraćajni znak može da
potiče ili sa optičke detekcije
saobraćajnih znakova ili sa mape.
Ukoliko trenutno prikazani
saobraćajni znak potiče sa mape
podataka i informacije na mapi se
promene, prikazaće se novi
saobraćajni znak. Ovo može dovesti
do detekcije novog saobraćajnog
znaka, iako se možda i ne prođe
pored saobraćajnog znaka na putu.
Sistemska ograničenja Detekcija saobraćajnih znakova
možda neće ispravno raditi u
sledećim slučajevima:
● Brzina vozila je veća od 200 km/h.
● Tokom vožnje po krivudavim ili brdovitim putevima.
● Tokom noćne vožnje.● Oblast vetrobrana, gde je smeštena prednja kamera, nije
čista ili sadrži strane predmete,
npr. nalepnice.
● Pri ograničenoj vidljivosti zbo vremenskih uslova, npr. magle,
kiše i snega.
● Sunce direktno osvetljava sočivo
kamere.
● Su saobraćajni znaci potpuno ili delimično zaklonjeni, ili slabo
primetni.
● Saobraćajni znaci su nepravilno postavljeni ili oštećeni.
● Saobraćajni znaci nisu u skladu sa Bečkom konvencijom o
saobraćajnim znacima.
● Podaci sa navigacione mape su zastareli.Pažnja
Sistem je namenjen da pomogne
vozaču u određenom opsegu
brzine da primeti određene

216Vožnja i rukovanjesaobraćajne oznake. Ne negirati
saobraćajne oznake koji nisu
prikazani sistemom.
Sistem ne primećuje nijedne
druge do uobičajene saobraćajne
oznake, koji označavaju početak i
završetak ograničenja brzine.
Ne dopustite sebi da Vas ovaj
specijalan sistem navede na
rizično ponašanje u vožnji.
Uvek prilagoditi brzinu uslovima
puta.
Sistem pomoći za vozača ne
oslobađa vozača od potpune
odgovornosti upravljanja vozilom.
Upozorenje o napuštanju
saobraćajne trake
Upozorenje o napuštanju
saobraćajne trake pomaže vozaču da
izbegne neplanirane prelaske preko
oznaka saobraćajnih traka. Prednja
kamera prati oznake saobraćajne
trake između kojih vozilo vozi. Ukoliko
se vozilo približava oznaci
saobraćajne trake bez aktivacije
pokazivača pravca, upravljač se
lagano okreće u položaj u kome se
vozilo vraća nazad u traku. Ukoliko upravljanje sistema nije dovoljno,
okrenite upravljač u istom pravcu.
Ukoliko se planira promena
saobraćajne trake, upravljač lagano
okrenite u suprotnom pravcu.
Upozorenje o napuštanju
saobraćajne trake informiše vozača
optičkim upozorenjem tokom
korekcije putanje. Ako sistem nije u
stanju da spreči prelazak vozila u
drugu traku, oglašava se dodatni
zvučni signal.
Prepostavlja se da je reč o
neplaniranoj promeni saobraćajne
trake:
● bez korišćenja pokazivača pravca
● korišćenje pokazivača pravca u suprotnom smeru od promene
saobraćajne trake
● bez kočenja
● bez ubrzavanja
● bez aktivnog upravljanjaNapomena
Sistem može biti neaktivan kada su
detektovane oznake saobraćajne
trake nejasne ili nedovoljne, npr. u
građevinskim područjima.
Napomena
Sistem se može isključiti ukoliko
detektuje saobraćajne trake koje su
suviše uske, suviše široke ili suviše zakrivljene.
Aktiviranje
Upozorenje o napuštanju
saobraćajne trake se aktivira
pritiskom na a. LED lampica u
dugmetu svetli da označi da je sistem uključen.

Vožnja i rukovanje217
Kada kontrolna lampica a na
instrument tabli svetli zelenom bojom, znači da je sistem spreman na
upozoravanje.
Sistem je u funkciji pri brzinama vozila
između 60 km/h i 180 km/h i ako su
oznake saobraćajne trake na putu
vidljive.
Sistem lagano okreće upravljač i kontrolna lampica a postaje žuta
ukoliko se vozilo približava
detektovanoj oznaci saobraćajne
trake bez korišćenja pokazivača
pravca u tom smeru.
Ukoliko se saobraćajna traka znatno
napusti, sistem obaveštava tako što
a trepti zajedno sa tri zvučna
signala, iz određenog pravca.
Sistem se može koristiti samo kada
se detektuju oznake saobraćajne
trake.
Ukoliko sistem detektuje samo
oznake saobraćajne trake sa jedne strane puta, on će upozoravati samo
za tu stranu.
Upozorenje o napuštanju
saobraćajne trake detektuje vožnju
bez ruku. U ovom slučaju, poruka
iskače na informacionom centru za
vozača i oglašava se zvučni signal
sve dok upozorenje o napuštanju
saobraćajne trake detektuje vožnju
bez ruku.
Isključivanje
Sistem se isključuje pritiskom na a,
nakon čega se isključuje LED lampica u dugmetu.
Sistem se automatski deaktivira kada se detektuje prikolica.
Kvar Na performanse sistema može da
utiče sledeće:
● Vetrobran nije čist ili se na njemu
nalaze strani predmeti, npr.
nalepnice
● Vozila ispred se nalaze veoma blizu● Putevi pod nagibom
● Krivudavi ili brdoviti putevi
● Ivice puteva
● Putevi sa slabim oznakama saobraćajnih traka
● Nagle promene osvetljenja
● Nepovoljne vremenske prilike, npr. jaka kiša ili sneg
● Izmene vozila, npr. pneumatici
● Zamagljeni vetrobran
Ručno isključiti upozorenje o
napuštanju saobraćajne trake ukoliko njegov rad ometaju tragovi katrana,
senke, pukotine na putu ili
rekonstrukcija oznaka saobraćajnih
traka ili druge nesavršenosti na putu.9 Upozorenje
Uvek pažljivo motrite na put i
održite pravilan položaj vozila u
saobraćajnoj traci, u suprotnom može doći do oštećenja vozila,
povrede ili smrti.
Upozorenje o napuštanju
saobraćajne trake ne upravlja
vozilom neprekidno.

218Vožnja i rukovanjeSistem možda neće zadržati
vozilo u saobraćajnoj traci ili dati
upozorenje, čak iako se detektuju
oznake saobraćajne trake.
Upravljanje upozorenja o
napuštanju saobraćajne trake
možda neće biti dovoljno da se
izbegne promena saobraćajne
trake.
Sistem možda neće detektovati
vožnju bez ruku usled spoljašnjih
uticaja, kao što su stanje na
putevima, površina puta i
vremenski uslovi. Vozač snosi
punu odgovornost za kontrolu
vozila i uvek je potrebno da drži
ruke na upravljaču u toku vožnje.
Korišćenje ovog sistema dok se
vuče prikolica ili na klizavim
putevima može dovesti do gubitka
kontrole nad vozilom i sudara.
Isključiti sistem.Gorivo
Gorivo za benzinske motore
Koristiti samo bezolovno gorivo koje
odgovara evropskom standardu
EN 228 ili nekom sličnom.
Motor može da radi sa gorivom koje sadrži do 10% etanola (npr. pod
nazivom E10).
Koristiti gorivo sa preporučenim
oktanskim brojem. Niži oktanski broj
može da smanji snagu motora i obrtni moment i neznatno poveća potrošnju
goriva.
Pažnja
Ne koristite gorivo ili aditive goriva
sa metalnim jedinjenjima kao što
su aditivi na bazi mangana. Tako
možete oštetiti motor.
Pažnja
Upotreba goriva koje nije
usklađeno sa EN 228 ili sličnim
standardom može dovesti do
stvaranja naslaga ili oštećenja
motora.
Pažnja
Korišćenje goriva sa oktanskim
brojem koji je manji od najmanjeg
mogućeg broja može dovesti do nekontrolisanog sagorevanja i
oštećenja motora.
Zahtevi specifični za motor u pogledu oktanskog broja dati su u pregledu
podataka motora 3 288. Oznaka
specifična za državu, koja se nalazi na poklopcu rezervoara, može imati
prioritet nad zahtevima.
Aditiv za gorivo Gorivo treba da sadrži aditive za
čišćenje koji pomažu u sprečavanju
formiranja naslaga u motoru i sistemu za gorivo. Čiste brizgaljke za gorivo i
