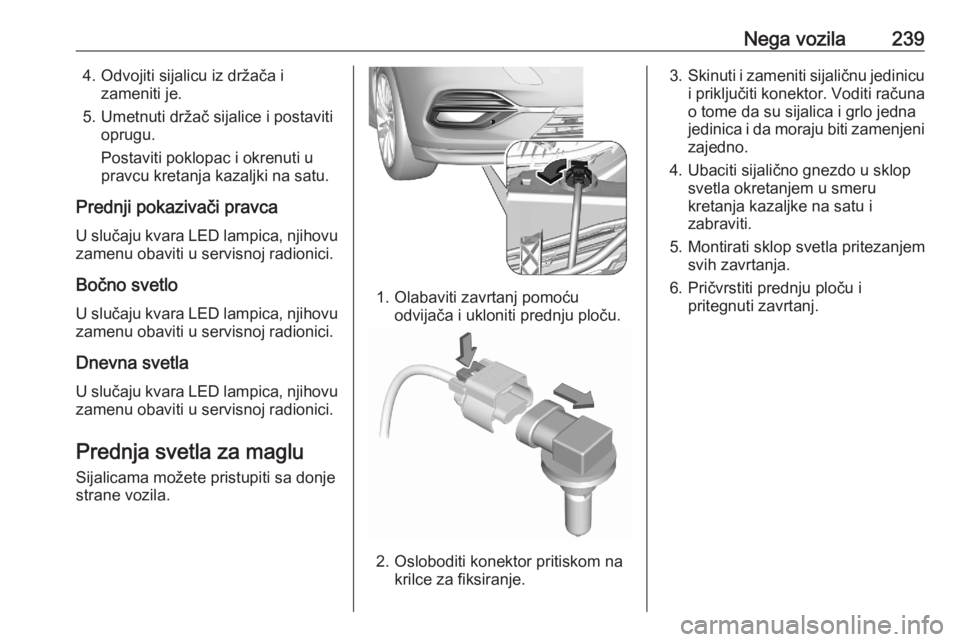

Nega vozila2394. Odvojiti sijalicu iz držača izameniti je.
5. Umetnuti držač sijalice i postaviti oprugu.
Postaviti poklopac i okrenuti u
pravcu kretanja kazaljki na satu.
Prednji pokazivači pravca
U slučaju kvara LED lampica, njihovu zamenu obaviti u servisnoj radionici.
Bočno svetlo U slučaju kvara LED lampica, njihovu
zamenu obaviti u servisnoj radionici.
Dnevna svetla
U slučaju kvara LED lampica, njihovu
zamenu obaviti u servisnoj radionici.
Prednja svetla za maglu
Sijalicama možete pristupiti sa donje strane vozila.
1. Olabaviti zavrtanj pomoću odvijača i ukloniti prednju ploču.
2. Osloboditi konektor pritiskom na krilce za fiksiranje.
3.Skinuti i zameniti sijaličnu jedinicu
i priključiti konektor. Voditi računa
o tome da su sijalica i grlo jedna
jedinica i da moraju biti zamenjeni zajedno.
4. Ubaciti sijalično gnezdo u sklop svetla okretanjem u smeru
kretanja kazaljke na satu i
zabraviti.
5. Montirati sklop svetla pritezanjem svih zavrtanja.
6. Pričvrstiti prednju ploču i pritegnuti zavrtanj.

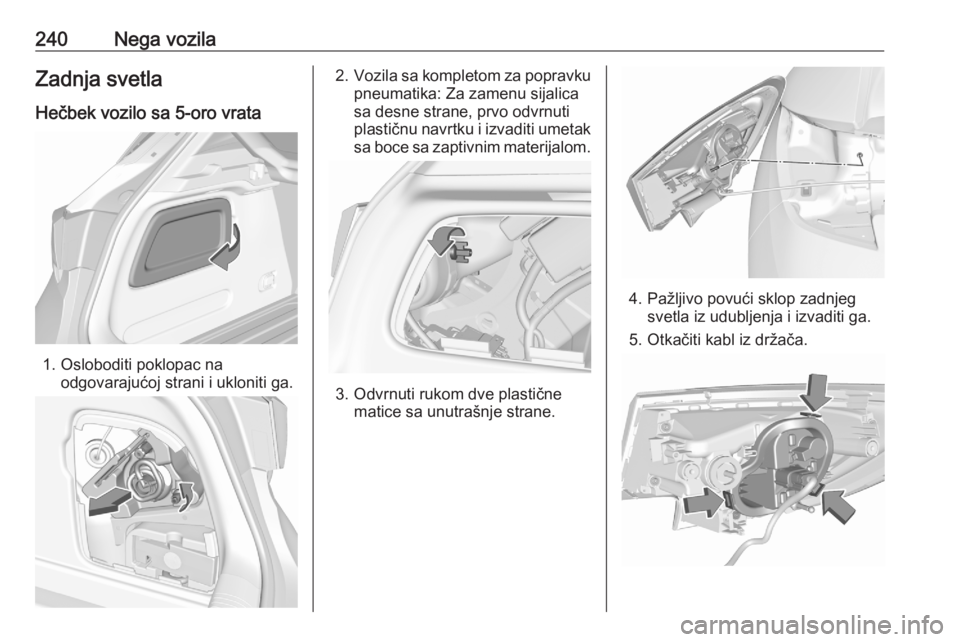

240Nega vozilaZadnja svetlaHečbek vozilo sa 5-oro vrata
1. Osloboditi poklopac na odgovarajućoj strani i ukloniti ga.
2.Vozila sa kompletom za popravku
pneumatika: Za zamenu sijalica
sa desne strane, prvo odvrnuti
plastičnu navrtku i izvaditi umetak sa boce sa zaptivnim materijalom.
3. Odvrnuti rukom dve plastične matice sa unutrašnje strane.
4. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
5. Otkačiti kabl iz držača.

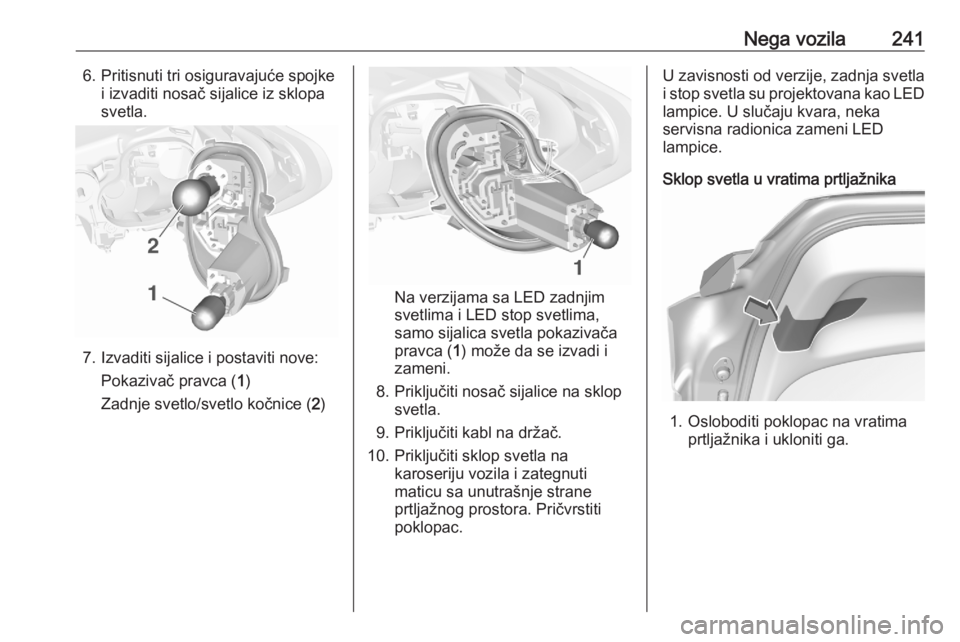

Nega vozila2416. Pritisnuti tri osiguravajuće spojkei izvaditi nosač sijalice iz sklopa
svetla.
7. Izvaditi sijalice i postaviti nove:
Pokazivač pravca ( 1)
Zadnje svetlo/svetlo kočnice ( 2)
Na verzijama sa LED zadnjim
svetlima i LED stop svetlima,
samo sijalica svetla pokazivača
pravca ( 1) može da se izvadi i
zameni.
8. Priključiti nosač sijalice na sklop svetla.
9. Priključiti kabl na držač.
10. Priključiti sklop svetla na karoseriju vozila i zategnuti
maticu sa unutrašnje strane
prtljažnog prostora. Pričvrstiti
poklopac.
U zavisnosti od verzije, zadnja svetla
i stop svetla su projektovana kao LED lampice. U slučaju kvara, neka
servisna radionica zameni LED
lampice.
Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.

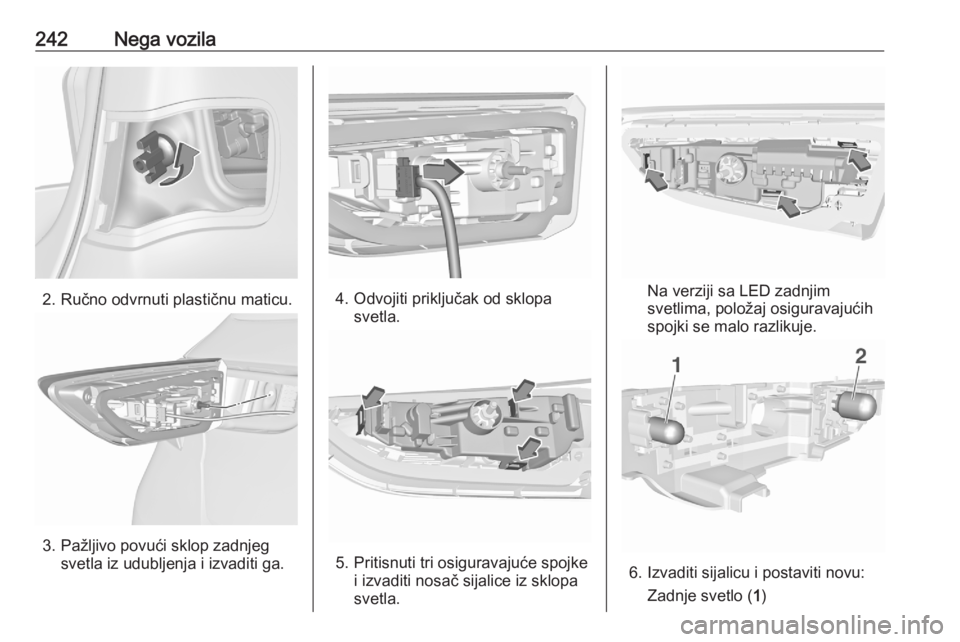

242Nega vozila
2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
4. Odvojiti priključak od sklopasvetla.
5. Pritisnuti tri osiguravajuće spojke i izvaditi nosač sijalice iz sklopa
svetla.
Na verziji sa LED zadnjim
svetlima, položaj osiguravajućih
spojki se malo razlikuje.
6. Izvaditi sijalicu i postaviti novu:
Zadnje svetlo ( 1)

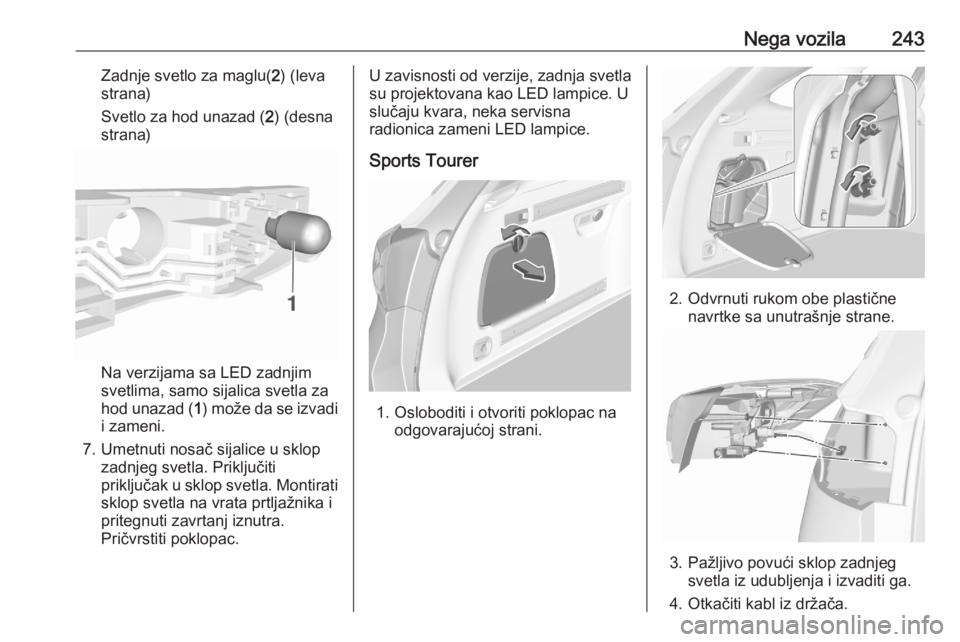

Nega vozila243Zadnje svetlo za maglu(2) (leva
strana)
Svetlo za hod unazad ( 2) (desna
strana)
Na verzijama sa LED zadnjim
svetlima, samo sijalica svetla za
hod unazad ( 1) može da se izvadi
i zameni.
7. Umetnuti nosač sijalice u sklop zadnjeg svetla. Priključiti
priključak u sklop svetla. Montirati sklop svetla na vrata prtljažnika i
pritegnuti zavrtanj iznutra. Pričvrstiti poklopac.
U zavisnosti od verzije, zadnja svetla
su projektovana kao LED lampice. U slučaju kvara, neka servisna
radionica zameni LED lampice.
Sports Tourer
1. Osloboditi i otvoriti poklopac na odgovarajućoj strani.
2. Odvrnuti rukom obe plastičnenavrtke sa unutrašnje strane.
3. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.
4. Otkačiti kabl iz držača.

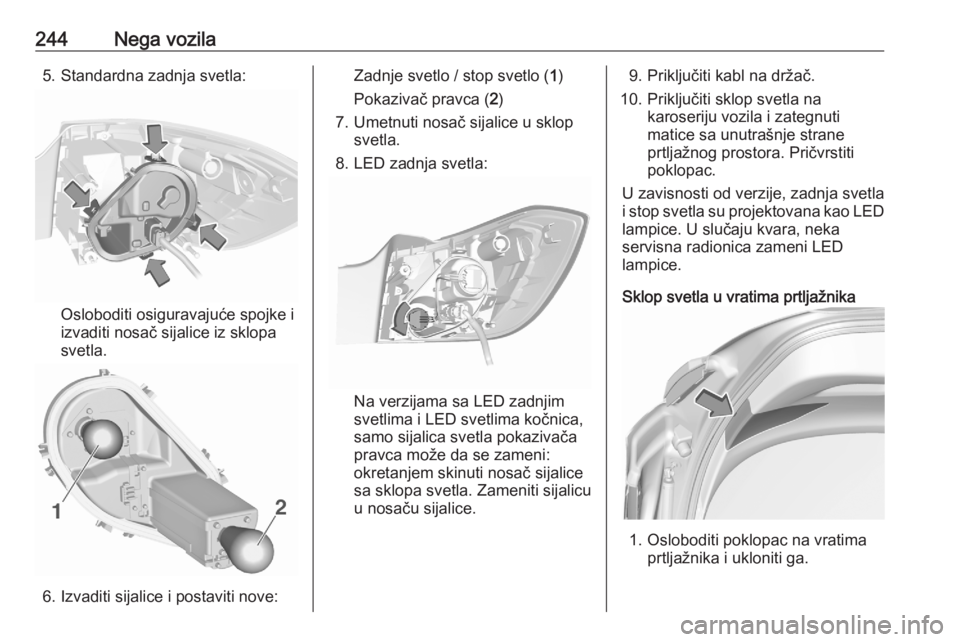

244Nega vozila5. Standardna zadnja svetla:
Osloboditi osiguravajuće spojke i
izvaditi nosač sijalice iz sklopa
svetla.
6. Izvaditi sijalice i postaviti nove:
Zadnje svetlo / stop svetlo ( 1)
Pokazivač pravca ( 2)
7. Umetnuti nosač sijalice u sklop svetla.
8. LED zadnja svetla:
Na verzijama sa LED zadnjim
svetlima i LED svetlima kočnica,
samo sijalica svetla pokazivača
pravca može da se zameni:
okretanjem skinuti nosač sijalice
sa sklopa svetla. Zameniti sijalicu
u nosaču sijalice.
9. Priključiti kabl na držač.
10. Priključiti sklop svetla na karoseriju vozila i zategnuti
matice sa unutrašnje strane
prtljažnog prostora. Pričvrstiti
poklopac.
U zavisnosti od verzije, zadnja svetla
i stop svetla su projektovana kao LED lampice. U slučaju kvara, neka
servisna radionica zameni LED
lampice.
Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.

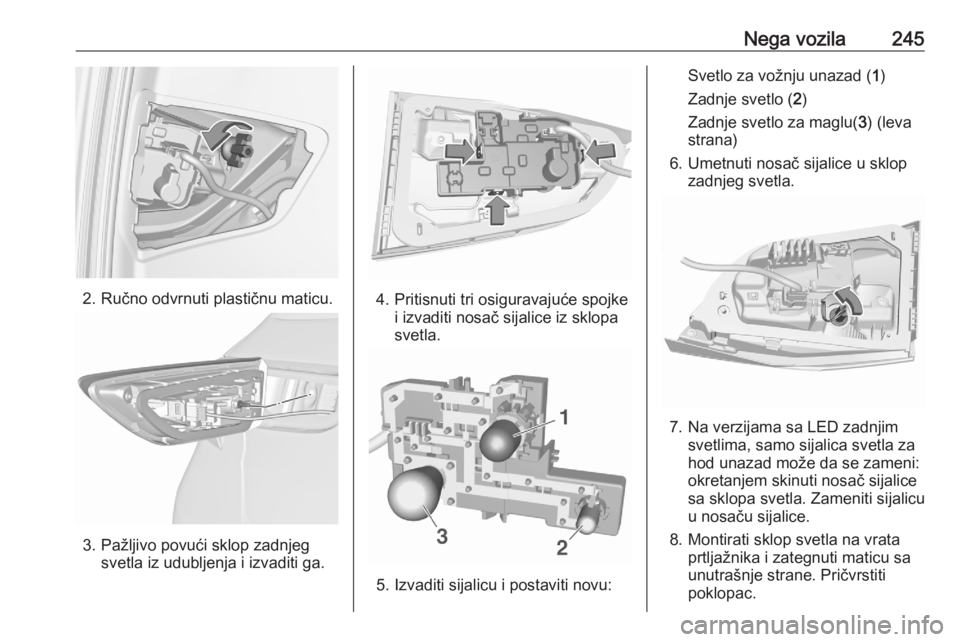

Nega vozila245
2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
4. Pritisnuti tri osiguravajuće spojkei izvaditi nosač sijalice iz sklopa
svetla.
5. Izvaditi sijalicu i postaviti novu:
Svetlo za vožnju unazad ( 1)
Zadnje svetlo ( 2)
Zadnje svetlo za maglu( 3) (leva
strana)
6. Umetnuti nosač sijalice u sklop zadnjeg svetla.
7. Na verzijama sa LED zadnjimsvetlima, samo sijalica svetla za
hod unazad može da se zameni:
okretanjem skinuti nosač sijalice
sa sklopa svetla. Zameniti sijalicu
u nosaču sijalice.
8. Montirati sklop svetla na vrata prtljažnika i zategnuti maticu sa
unutrašnje strane. Pričvrstiti
poklopac.

246Nega vozilaU zavisnosti od verzije, zadnja svetla
su projektovana kao LED lampice. U
slučaju kvara, neka servisna
radionica zameni LED lampice.

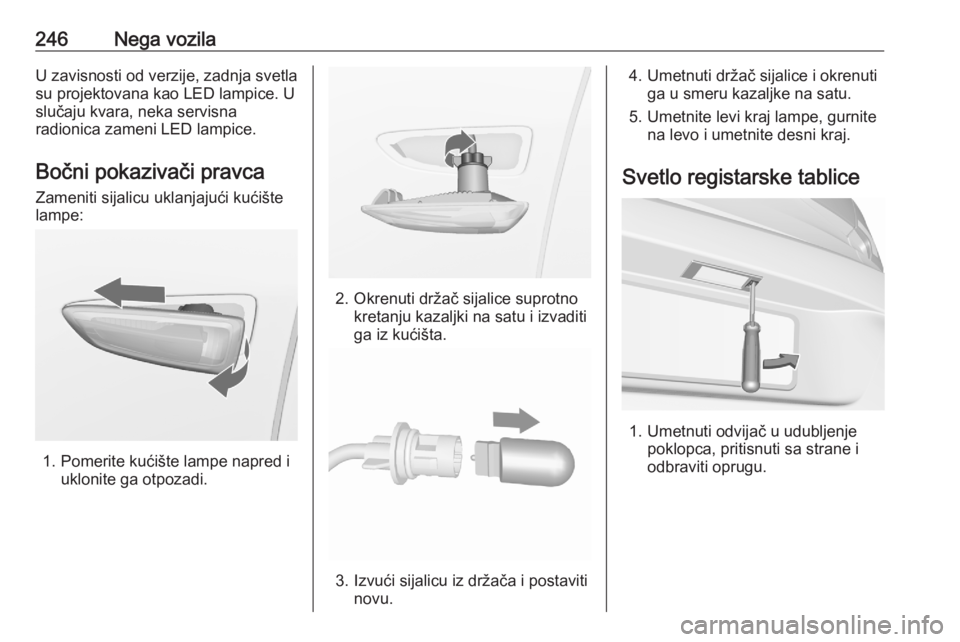

Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Pomerite kućište lampe napred i uklonite ga otpozadi.
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.
4. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.

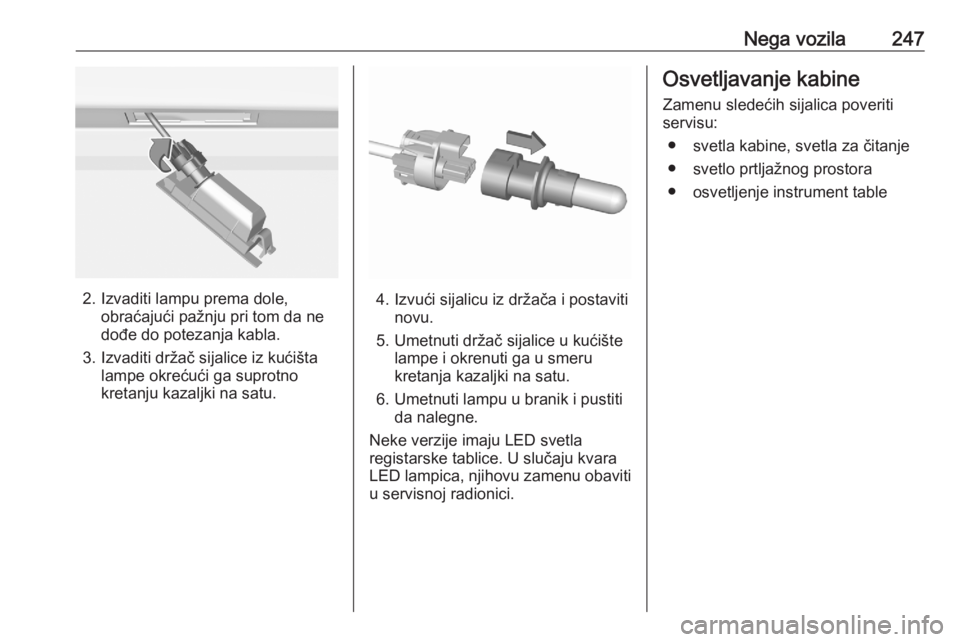

Nega vozila247
2. Izvaditi lampu prema dole,obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga suprotno
kretanju kazaljki na satu.4. Izvući sijalicu iz držača i postaviti novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Neke verzije imaju LED svetla
registarske tablice. U slučaju kvara
LED lampica, njihovu zamenu obaviti u servisnoj radionici.
Osvetljavanje kabine
Zamenu sledećih sijalica poveriti
servisu:
● svetla kabine, svetla za čitanje
● svetlo prtljažnog prostora
● osvetljenje instrument table

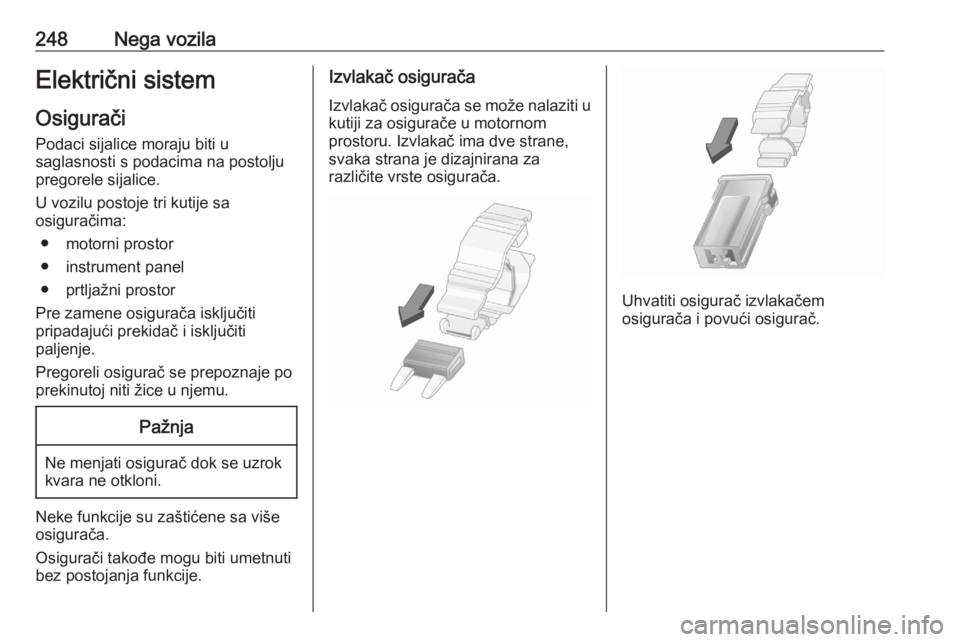

248Nega vozilaElektrični sistemOsigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje tri kutije sa
osiguračima:
● motorni prostor
● instrument panel
● prtljažni prostor
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu.Pažnja
Ne menjati osigurač dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u
kutiji za osigurače u motornom
prostoru. Izvlakač ima dve strane,
svaka strana je dizajnirana za
različite vrste osigurača.
Uhvatiti osigurač izvlakačem
osigurača i povući osigurač.
