Vožnja i rukovanje219dovodni ventili će omogućiti pravilan
rad sistema kontrole emisije izduvnih
gasova. U određenim zemljama,
gorivo ne sadrži dovoljne količine aditiva za održavanje brizgaljki zagorivo i dovodnih ventila čistim. Uovim zemljama, aditiv za gorivo je
potreban da bi neki motori
nadoknadili ovaj nedostatak
deterdžentnosti. Koristiti samo aditiv
za gorivo odobren za vozilo.
Dodavanje aditiva za gorivo u
napunjeni rezervoar za gorivo je
potrebno barem na svakih
15.000 km ili nakon jedne godine, u
zavisnosti od toga šta se prvo ispuni.
Za više informacija kontaktirati servis.
Zabranjene vrste goriva Goriva koja sadrže oksigenate, kao
što su etri i etanol, kao i reformulisano
gorivo, dostupna su u nekim
gradovima. Ukoliko su ova goriva
usklađena sa prethodno opisanom
specifikacijom, onda mogu da se
koriste. Međutim, E85 (85% etanola)
i druga goriva koja sadrže više od
15% etanola mogu da se koriste
samo u FlexFuel vozilima.Pažnja
Ne koristite gorivo koje sadrži
metanol. Ono može da korodira
metalne delove u sistemu za
gorivo i da ošteti plastične i
gumene delove. Ovo oštećenje
neće biti obuhvaćeno garancijom
vozila.
Neke vrste goriva, uglavnom goriva za trku sa velikim oktanskim brojem,
mogu da sadrže aditiv za poboljšanje oktana pod nazivom
metilciklopentadienil mangan
trikarbonil (MMT). Ne koristite goriva
ili aditive za goriva koji sadrže MMT,
pošto oni mogu da skrate vek trajanja
svećica i da utiču na performanse
sistema kontrole emisije izduvnih
gasova. Može da svetli kontrolna
lampica kvara Z 3 111. Ako do
ovoga dođe, potražite pomoć servisne radionice.
Gorivo za dizel motore
Koristite samo dizel gorivo koje
odgovara standardu EN 590 i koje
ima koncentraciju sumpora od maks.
10 ppm.
Mogu se koristiti goriva sa sadržajem biodizela (odgovara standardu
EN 14214) od maks. 7% po zapremini (npr. pod nazivom B7).
Prilikom putovanja u države van
Evropske Unije, moguće je
povremeno korišćenje evrodizel
goriva sa koncentracijom sumpora
manjim od 50 ppm.
Pažnja
Često korišćenje dizel goriva koje
sadrži više od 15 ppm sumpora će dovesti do ozbiljnog oštećenja
motora.

220Vožnja i rukovanjePažnja
Upotreba goriva koje nije
usklađeno sa EN 590 ili sličnim
standardom može da dovede do
gubitka snage motora, povećanog habanja ili oštećenja motora i
gubitka garancije.
Ne koristiti brodska dizel ulja, lož ulje,
Aquazole i slične dizel-voda emulzije.
Dizel goriva se ne smeju mešati sa
gorivima za benzinske motore.
Rad na niskoj temperaturi
Na temperaturama manjim od 0 °C,
neki dizel proizvodi sa mešavinama
biodizela mogu da se zgrudvaju,
zamrznu ili pretvore u gel, što može
da utiče na sistem za dovod goriva.
Startovanje i rad motora možda neće pravilno raditi. Proverite da li ste sipali
dizel gorivo zimskog kvaliteta kada je
temperatura okoline ispod 0 °C.
Dizel gorivo arktičke klase može da
se koristi na ekstremno niskim
temperaturama manjim od -20 °C.
Korišćenje goriva ove klase u
umerenim ili izuzetno toplim
klimatskim uslovima se ne
preporučuje i može da izazove
gušenje motora, loše startovanje ili
oštećenje sistema za ubrizgavanje
goriva.
Dopuna goriva9 Opasnost
Pre dopunjavanja goriva, isključiti
kontakt i sve spoljašnje grejače sa komorama za sagorevanje.
Poštovati radna i bezbednosna
uputstva benzinske stanice tokom
dopune goriva.
9 Opasnost
Gorivo je zapaljivo i eksplozivno.
Zabranjeno je pušenje. Zabranjen
je otvoreni plamen ili varničenje.
Ako osetite miris goriva u vozilu,
odmah otklonite uzrok toga u
servisu.
Oznaka sa simbolima na vratašcima
ulivnog grla za gorivo označava
dozvoljene tipove goriva. U Evropi,
pištolji pumpi benzinskih stanica su
označene ovim simbolima. Dopuniti
samo dozvoljenim tipom goriva.
Pažnja
Ako je sipana neodgovarajuća vrsta goriva, ne uključivati kontakt.
Vratašca ulivnog grla za gorivo
nalaze se sa zadnje desne strane
vozila.

Vožnja i rukovanje221
Vratašca ulivnog grla za gorivo se
mogu otvoriti samo kada je vozilo
otključano. Otpustiti vratašca ulivnog
grla za gorivo pritiskom na njih.
Dopuna benzina i dizel goriva Da bi se otvorio, poklopac postepeno
okretati u levo.Poklopac ulivnog grla za gorivo se
može zakačiti na vratašca ulivnog grla goriva.
Mlaznicu u uspravnom položaju
postaviti u ulivno grlo i lagano
pritisnuti da bi se ubacila.
Za dopunu goriva, uključiti pištolj za
punjenje.
Nakon automatskog isključivanja,
rezervoar je moguće dopuniti
uključivanjem pištolja za punjenje
najviše još dva puta.
Pažnja
Odmah obrisati prosuto gorivo.
Zatvoriti poklopac ulivnog otvora za
gorivo okrećući ga nadesno dok ne klikne.
Zatvoriti poklopac i pustiti da nalegne.
Inhibitor pogrešnog tipa goriva9 Upozorenje
Ne pokušavati ručno otvaranje
poklopca na ulivnom grlu na
vozilima sa inhibitorom pogrešnog tipa goriva.
Nepoštovanje ovog zahteva može dovesti do zarobljavanja prstiju.
Inhibitor pogrešnog tipa goriva
obezbeđuje da se poklopac ulivnog
grla za gorivo može otvoriti samo
korišćenjem odgovarajuće mlaznice
za gorivo ili pomoću levka za punjenje
za hitne slučajeve.
U hitnom slučaju, dopuniti
kanisterom. Za otvaranje poklopca
ulivnog grla za gorivo treba koristiti
mlaznicu.
Levak može da se odloži u prtljažni
prostor ili kasetu za rukavice.

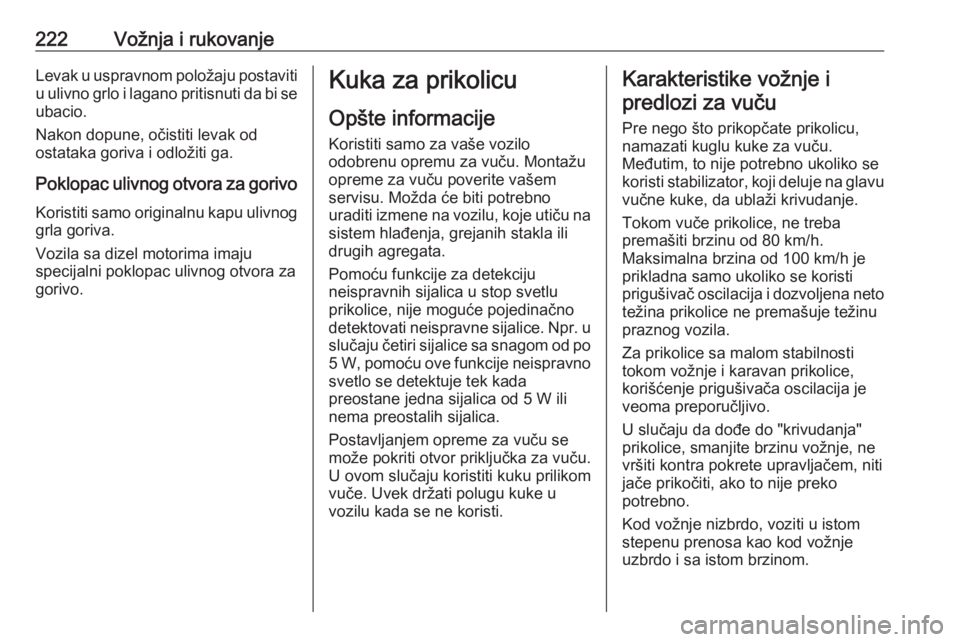

222Vožnja i rukovanjeLevak u uspravnom položaju postavitiu ulivno grlo i lagano pritisnuti da bi se
ubacio.
Nakon dopune, očistiti levak od
ostataka goriva i odložiti ga.
Poklopac ulivnog otvora za gorivo Koristiti samo originalnu kapu ulivnoggrla goriva.
Vozila sa dizel motorima imaju
specijalni poklopac ulivnog otvora za gorivo.Kuka za prikolicu
Opšte informacije
Koristiti samo za vaše vozilo
odobrenu opremu za vuču. Montažu
opreme za vuču poverite vašem
servisu. Možda će biti potrebno
uraditi izmene na vozilu, koje utiču na sistem hlađenja, grejanih stakla ilidrugih agregata.
Pomoću funkcije za detekciju
neispravnih sijalica u stop svetlu
prikolice, nije moguće pojedinačno
detektovati neispravne sijalice. Npr. u
slučaju četiri sijalice sa snagom od po
5 W, pomoću ove funkcije neispravno svetlo se detektuje tek kada
preostane jedna sijalica od 5 W ili
nema preostalih sijalica.
Postavljanjem opreme za vuču se
može pokriti otvor priključka za vuču.
U ovom slučaju koristiti kuku prilikom
vuče. Uvek držati polugu kuke u
vozilu kada se ne koristi.Karakteristike vožnje i
predlozi za vuču
Pre nego što prikopčate prikolicu,
namazati kuglu kuke za vuču.
Međutim, to nije potrebno ukoliko se
koristi stabilizator, koji deluje na glavu
vučne kuke, da ublaži krivudanje.
Tokom vuče prikolice, ne treba
premašiti brzinu od 80 km/h.
Maksimalna brzina od 100 km/h je
prikladna samo ukoliko se koristi
prigušivač oscilacija i dozvoljena neto
težina prikolice ne premašuje težinu
praznog vozila.
Za prikolice sa malom stabilnosti
tokom vožnje i karavan prikolice,
korišćenje prigušivača oscilacija je
veoma preporučljivo.
U slučaju da dođe do "krivudanja"
prikolice, smanjite brzinu vožnje, ne
vršiti kontra pokrete upravljačem, niti
jače prikočiti, ako to nije preko
potrebno.
Kod vožnje nizbrdo, voziti u istom
stepenu prenosa kao kod vožnje
uzbrdo i sa istom brzinom.

Vožnja i rukovanje223Podesiti pritisak u pneumaticima na
vrednosti koje su predviđene za
maksimalno opterećenje 3 293.
Vuča prikolice
Opterećenja prikolice Dozvoljene težine prikolice su
najveće dozvoljene vrednosti,
zavisne od težine vozila i snage
motora, te se ne smeju prekoračiti.
Stvarno opterećenje prikolice je
razlika između bruto težine prikolice i
opterećenja tereta na poluzi za vuču
kada je prikolica priključena.
Dozvoljena opterećenja prikolice su
navedena u dokumentaciji vozila. U principu, važe za uspone maksimalno
do 12%.
Dozvoljeno opterećenje prikolice se
primenjuje na navedeni nagib i na
nultu nadmorsku visinu. Sa porastom nadmorske visine smanjuje se
gustina vazduha, što prouzrokuje
smanjenje snage motora, a uporedo
s tim se smanjuje i sposobnost
savladavanja uspona, te zbog toga
prilikom savladavanja uspona treba
smanjiti teret za 10% na svakih1000 m nadmorske visine. Prilikom
vožnje na putu sa blagim usponima
(npr. autoput sa usponima ne većim
od 8%) ne treba smanjivati
opterećenje osovina.
Dozvoljeno ukupno opterećenje
osovina se ne sme prekoračiti. Ova
težina je navedena na identifikacionoj
pločici 3 284.
Vertikalno opterećenje kuke za
vuču
Vertikalno opterećenje kuke je sila
koja deluje na kuglu kuke od strane
prikačene prikolice. Ono se može
menjati rasporedom tereta pri utovaru prikolice.
Maksimalno dozvoljeno opterećenje
na kugli kuke je navedeno na
identifikacionoj pločici opreme za vuču i u dokumentaciji vozila. Težititome da uvek postignete maksimalno opterećenje na kugli kuke, pogotovo
kod teških prikolica. Vertikalno
opterećenje na kugli poluge kuke
nikada ne sme pasti ispod 25 kg.Opterećenje zadnje osovine
Posle prikopčavanja prikolice,
dozvoljeno opterećenje zadnje
osovine (videti identifikacionu pločicu
ili dokumenta vozila) kompletno
utovarenog vozila, se može
prekoračiti za 40 kg. Ukoliko je
prekoračeno dozvoljeno opterećenje
zadnje osovine, ne prekoračiti
maksimalnu brzinu od 100 km/h.
Oprema za vučuPažnja
Prilikom vožnje bez prikolice,
demontirati polugu kuke za vuču.
Odlaganje poluge kuke
Torba sa polugom kuke je odložena
na pokrivaču poda pozadi u
prtljažnom prostoru.
Postaviti traku kroz zadnju desnu ušicu za pričvršćivanje, obmotati dva
puta i zategnuti je da bi pričvrstili
torbu.

224Vožnja i rukovanje
Ilustracija prikazuje hečbek vozilo sa
5-oro vrata.
Ilustracija prikazuje Sports Tourer.
Postavljanje poluge kuke
Na modelu Sports Tourer, skinite
poklopac sa zadnjeg branika tako što
ćete ga gurnuti.
Otkačiti utičnicu za priključivanje i
saviti je prema dole. Skinuti zaštitni
čep iz otvora gde se montira
priključak kuke i odložiti ga u
prtljažnik.
Kontrolisati nategnutost osigurača
poluge kuke
● Crvena oznaka na okretnom
točkiću treba da gleda prema
zelenoj oznaci na poluzi kuke.
● Razmak između okretnog točkića
i poluge kuke treba da bude oko
6 mm.
● Ključ mora biti u položaju c.

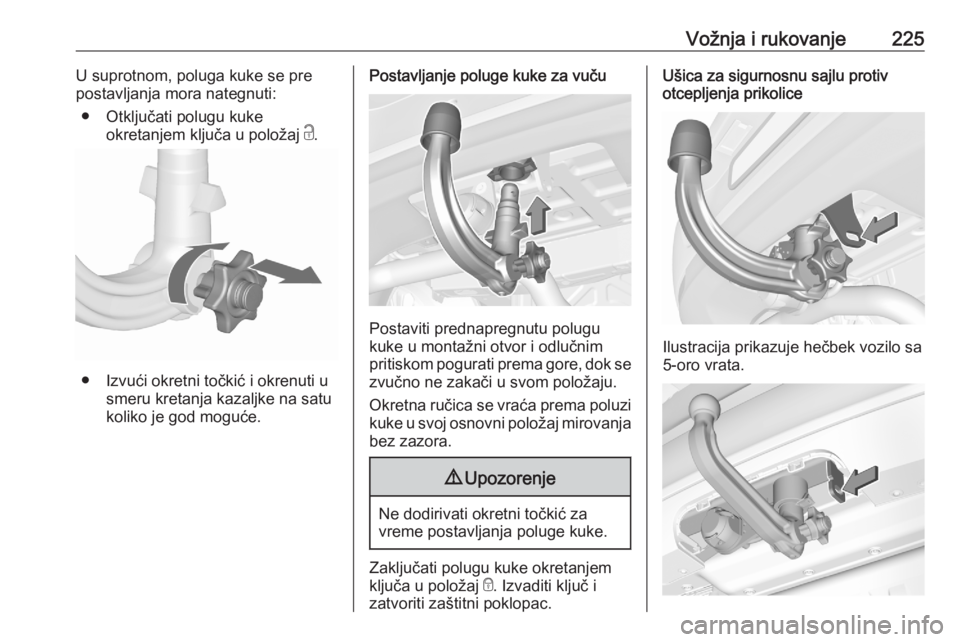

Vožnja i rukovanje225U suprotnom, poluga kuke se pre
postavljanja mora nategnuti:
● Otključati polugu kuke okretanjem ključa u položaj c.
● Izvući okretni točkić i okrenuti u
smeru kretanja kazaljke na satukoliko je god moguće.
Postavljanje poluge kuke za vuču
Postaviti prednapregnutu polugu
kuke u montažni otvor i odlučnim
pritiskom pogurati prema gore, dok se zvučno ne zakači u svom položaju.
Okretna ručica se vraća prema poluzi
kuke u svoj osnovni položaj mirovanja bez zazora.
9 Upozorenje
Ne dodirivati okretni točkić za
vreme postavljanja poluge kuke.
Zaključati polugu kuke okretanjem
ključa u položaj e. Izvaditi ključ i
zatvoriti zaštitni poklopac.
Ušica za sigurnosnu sajlu protiv
otcepljenja prikolice
Ilustracija prikazuje hečbek vozilo sa
5-oro vrata.

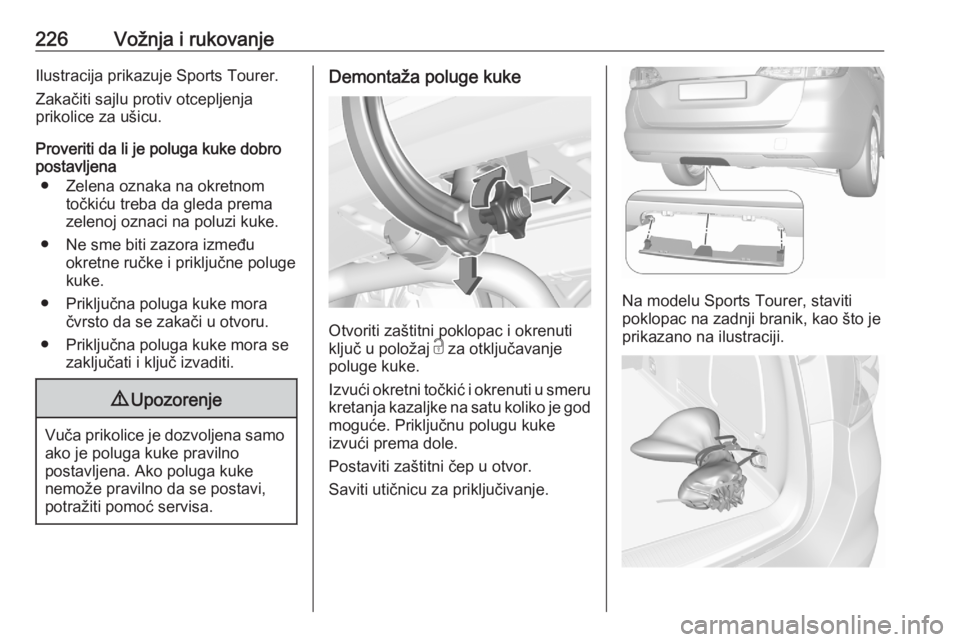

226Vožnja i rukovanjeIlustracija prikazuje Sports Tourer.
Zakačiti sajlu protiv otcepljenja
prikolice za ušicu.
Proveriti da li je poluga kuke dobro
postavljena
● Zelena oznaka na okretnom točkiću treba da gleda prema
zelenoj oznaci na poluzi kuke.
● Ne sme biti zazora između okretne ručke i priključne poluge
kuke.
● Priključna poluga kuke mora čvrsto da se zakači u otvoru.
● Priključna poluga kuke mora se zaključati i ključ izvaditi.9Upozorenje
Vuča prikolice je dozvoljena samo
ako je poluga kuke pravilno
postavljena. Ako poluga kuke
nemože pravilno da se postavi,
potražiti pomoć servisa.
Demontaža poluge kuke
Otvoriti zaštitni poklopac i okrenuti
ključ u položaj c za otključavanje
poluge kuke.
Izvući okretni točkić i okrenuti u smeru
kretanja kazaljke na satu koliko je god
moguće. Priključnu polugu kuke
izvući prema dole.
Postaviti zaštitni čep u otvor.
Saviti utičnicu za priključivanje.
Na modelu Sports Tourer, staviti poklopac na zadnji branik, kao što je
prikazano na ilustraciji.

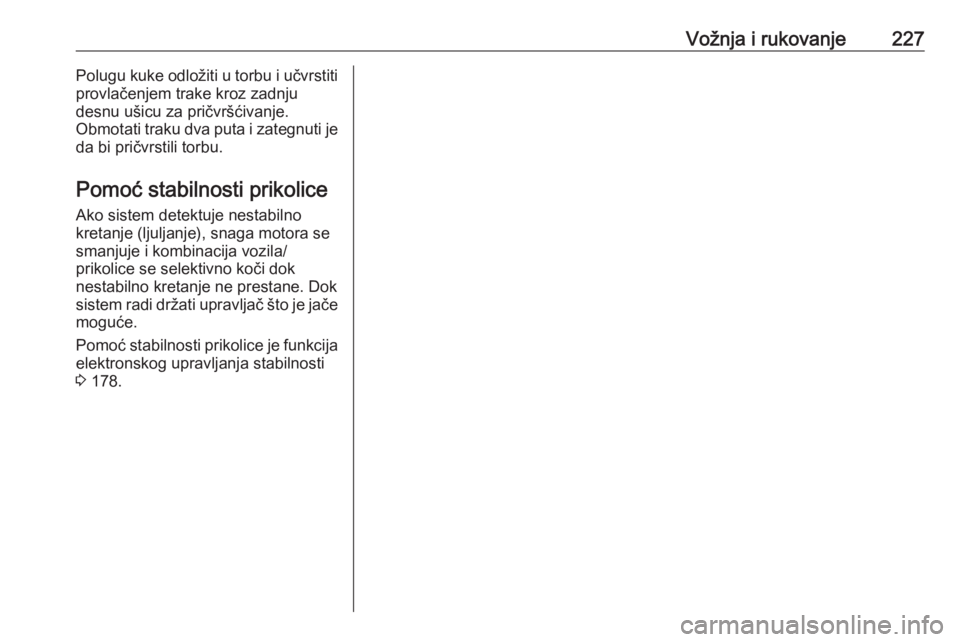

Vožnja i rukovanje227Polugu kuke odložiti u torbu i učvrstiti
provlačenjem trake kroz zadnju
desnu ušicu za pričvršćivanje.
Obmotati traku dva puta i zategnuti je
da bi pričvrstili torbu.
Pomoć stabilnosti prikolice Ako sistem detektuje nestabilno
kretanje (ljuljanje), snaga motora se
smanjuje i kombinacija vozila/
prikolice se selektivno koči dok
nestabilno kretanje ne prestane. Dok
sistem radi držati upravljač što je jače
moguće.
Pomoć stabilnosti prikolice je funkcija elektronskog upravljanja stabilnosti
3 178.

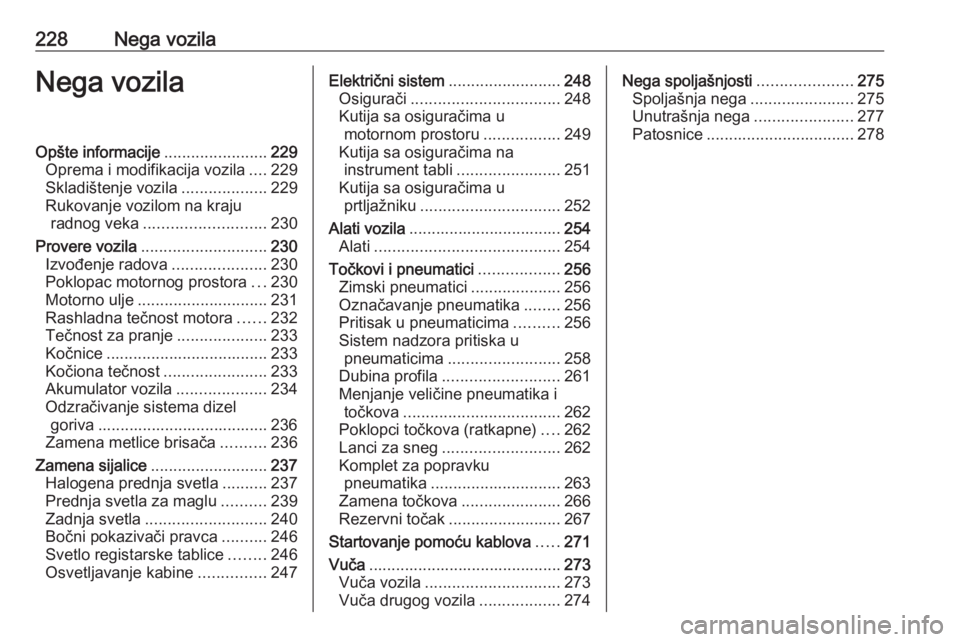

228Nega vozilaNega vozilaOpšte informacije.......................229
Oprema i modifikacija vozila ....229
Skladištenje vozila ...................229
Rukovanje vozilom na kraju radnog veka ........................... 230
Provere vozila ............................ 230
Izvođenje radova .....................230
Poklopac motornog prostora ...230
Motorno ulje ............................. 231
Rashladna tečnost motora ......232
Tečnost za pranje ....................233
Kočnice .................................... 233
Kočiona tečnost .......................233
Akumulator vozila ....................234
Odzračivanje sistema dizel goriva ...................................... 236
Zamena metlice brisača ..........236
Zamena sijalice .......................... 237
Halogena prednja svetla ..........237
Prednja svetla za maglu ..........239
Zadnja svetla ........................... 240
Bočni pokazivači pravca ..........246
Svetlo registarske tablice ........246
Osvetljavanje kabine ...............247Električni sistem .........................248
Osigurači ................................. 248
Kutija sa osiguračima u motornom prostoru .................249
Kutija sa osiguračima na instrument tabli .......................251
Kutija sa osiguračima u prtljažniku ............................... 252
Alati vozila .................................. 254
Alati ......................................... 254
Točkovi i pneumatici ..................256
Zimski pneumatici ....................256
Označavanje pneumatika ........256
Pritisak u pneumaticima ..........256
Sistem nadzora pritiska u pneumaticima ......................... 258
Dubina profila .......................... 261
Menjanje veličine pneumatika i točkova ................................... 262
Poklopci točkova (ratkapne) ....262
Lanci za sneg .......................... 262
Komplet za popravku pneumatika ............................. 263
Zamena točkova ......................266
Rezervni točak ......................... 267
Startovanje pomoću kablova .....271
Vuča ........................................... 273
Vuča vozila .............................. 273
Vuča drugog vozila ..................274Nega spoljašnjosti .....................275
Spoljašnja nega .......................275
Unutrašnja nega ......................277
Patosnice ................................. 278
