OPEL ASTRA K 2020 Инструкция по эксплуатации (in Russian)

Приборы и средства управления129Система обнаружения
дорожных знаков
L показывает обнаруженные
дорожные знаки в форме индика‐
тора.
Система обнаружения дорожных
знаков 3 243.
Открыта дверь Загорается красным светом h.
Открыта боковая или задняя
торцевая откидная дверь.Дисплеи
Информационный центрводителя
Дисплей информационного центра
водителя расположен в комбина‐
ции приборов.
В зависимости от варианта и
комбинации приборов информа‐
ционный центр водителя поставля‐
ется с дисплеем базовой или улуч‐
шенной комплектации.
В зависимости от уровня комплек‐
тации на дисплее информацион‐
ного центра водителя может отоб‐
ражаться следующая информация:
● счетчики общего и текущего пробега
● информация об автомобиле
● информация о пробеге и топливе
● информация об экономии топлива
● автомобильные и предупреди‐ тельные сообщения● информация об аудио- иинформационно-развлека‐
тельной системе
● информация телефона
● информация навигатора
● параметры автомобиля
Дисплей базового уровня
Настройка меню и функций
Для выбора меню и функций
используются клавиши на рычаге
указателей поворота.

130Приборы и средства управления
Нажмите MENU для переключения
между главными меню или для
возврата из подменю на более
высокий уровень.
Поверните регулирующее кольцо,
чтобы выбрать подменю главного
меню или ввести числовое значе‐ ние.
Нажмите SET/CLR, чтобы выбрать
и подтвердить функцию.
Автомобильные и сервисные сооб‐
щения всплывают на экране
информационного центра води‐
теля по мере необходимости.
Подтвердите сообщения нажатием SET/CLR .
Информационные сообщения
3 138.
Главное меню
Основные меню:
● Информация о запасе хода и топливе, отображаемая
на ; , см.описание ниже.
● Информация об автомобиле, отображаемая на ?, см.
описание ниже.
● Информация об экономии, отображаемая на @, см.
описание ниже.
Некоторые функции отображаются
по-разному в зависимости от того,
движется автомобиль или стоит;
некоторые функции активны
только во время движения.Дисплей Uplevel
Настройка меню и функций
Меню и функции можно выбрать
кнопками с правой стороны на
рулевом колесе.

Приборы и средства управления131
Нажмите è, чтобы открыть стра‐
ницу главного меню.
Перемещение по главному меню
осуществляется клавишами è и é .
Подтвердите выбор страницы
главного меню кнопкой Å.
Нажимайте å или ä, чтобы переме‐
щаться между страницами
подменю выбранного пункта глав‐
ного меню. Эти клавиши также
используются для изменения
числовых значений.
Нажмите Å, чтобы выбрать функ‐
цию или установить флажок в
диалоговом окне.
Автомобильные и сервисные сооб‐
щения всплывают на экране
информационного центра води‐
теля по мере необходимости.
Подтвердите сообщения нажатием Å .
Информационные сообщения
3 138.
Главное меню
Основные меню:
● Показания счетчика пробега/ расхода топлива отобража‐
ются в разделе «Info».
● Информация аудиосистемы отображается в разделе
Аудио .
● Информация навигационной системы отображается в
разделе Навигация .
● Меню телефона отображается в разделе Телефон.
● Сведения об автомобиле отображаются в разделе
Параметры .Некоторые функции отображаются
по-разному в зависимости от того,
движется автомобиль или стоит;
некоторые функции активны
только во время движения.
Комбинация приборов высшего
уровня может отображаться в
режимах Sport или Tour. См. меню
« Параметры », «Экран ».
Меню Info, ; или "
Ниже перечислены все страницы
меню "Info". Некоторые из них
могут отсутствовать на отдельных
вариантах автомобиля. В зависи‐
мости от дисплея, некоторые функ‐
ции отображаются значками.
● Скорость
● Поездка 1 / Поездка A , отобра‐
жает:
Расстояние
Экономия топлива / Средний
уровень экономии топлива
Средняя скорость
● Поездка 2 / Поездка B , отобра‐
жает:
Расстояние

132Приборы и средства управленияЭкономия топлива / Средний
уровень экономии топлива
Средняя скорость
● Топливо / Информация о
топливе , отображает:
Запас топлива
Текущая экономия топлива
● Срок службы масла
● Давление в шинах
● Таймер
● Запоминание дорожных знаков
● Дистанция следования
● Система помощи водителю
● Основные потреб.
● Тенд. Экономичности
● Индекс экономичности
● Уровень AdBlue
На дисплее базовой комплектации
в меню «Сведения об автомобиле» отображаются страницы « Срок
службы масла », «Давление в
шинах », «Дистанция следования »,
« Запоминание дорожных знаков »,
« Уровень AdBlue », «Нагрузка на
шины » и «Предупр. о превышении
скорости ». Выберите ?.Скорость
Цифровой дисплей мгновенной
скорости.
Счетчик текущего пробега 1/A или 2/B
На двух страницах 1/A и 2/B
отображается текущий пробег, средний расход топлива и средняя
скорость с момента последнего
сброса показаний.
Счетчик пробега ведет учет
пройденного расстояния до
9999 км, после чего его показания
автоматически сбрасываются на 0.
Чтобы сбросить счетчик на
дисплее базовой комплектации,
нажмите Å и подтвердите сброс.
На дисплее улучшенной комплек‐ тации нажмите é и подтвердите,
нажатием Å. При этом сбрасы‐
ваются показания только на откры‐ той в этот момент странице. Пока‐
зания на странице второго счет‐
чика не сбрасываются.Топливо / Информация о топливеЗапас топлива
Запас хода рассчитывается на
основе фактического уровня
топлива в баке и текущего расхода.
На дисплей выводится усреднен‐
ное значение.
Спустя некоторое время после
заправки величина запаса хода
автоматически обновляется.
При низком уровне топлива в баке
на дисплей выводится сообщение. При этом также загорается конт‐
рольный индикатор Y, размещен‐
ный внутри циферблата указателя
уровня топлива.
Когда требуется немедленно заправить топливный бак, отобра‐
жается предупредительное сооб‐
щение, которое остается на
дисплее. При этом также мигает
индикатор Y на указателе уровня
топлива 3 126.Текущая экономия топлива
Указание текущего расхода.

Приборы и средства управления133Срок службы масла
Показывает прогнозируемый срок
службы масла. Число в процентах
показывает оставшийся срок
службы масла 3 118.
Давление в шинах
Контроль давления воздуха во всех шинах во время движения
3 294.
Таймер
Дисплей базовой комплектации:
таймер системы старт-стоп с Å.
Для сброса необходимо нажать и удерживать Å, когда таймер не
работает.
Дисплей Uplevel: Чтобы запустить
или остановить таймер, нажмите
Å , после чего нажмите Å еще
раз. Для сброса нажмите Å, выбе‐
рите « Сброс» и подтвердите нажа‐
тием Å.
Запоминание дорожных знаков
Показывает обнаруженные дорож‐
ные знаки во время движения по
текущему участку маршрута
3 243.Дистанция следования
Отображение расстояния в секун‐
дах до движущегося впереди авто‐
мобиля 3 221. Если активен адап‐
тивный круиз-контроль, на этой
странице вместо этого показы‐
вается дистанция следования.
Система помощи водителю
Отображает состояние некоторых
систем помощи водителю:
Адаптивный круиз-контроль 3 208.
Предупреждение о фронтальном
столкновении 3 218.
Система предупреждения о
выходе из занимаемой полосы с
активным подруливанием 3 248.
Уровень AdBlue
Отображает уровень восстанови‐
теля AdBlue в баке 3 189.
Меню информации об
экономии, @
● Основные потреб.
● Тенд. Экономичности
● Индекс экономичностиНа дисплее улучшенной комплек‐
тации в меню «Информация»
отображаются страницы
« Основные потреб. », «Тенд.
Экономичности » и «Индекс
экономичности »; см. выше.
Основные потреб.
Перечень основных потребляю‐
щих энергию климатических подси‐ стем в порядке убывания их энер‐
гопотребления. Рядом указы‐
вается, какой эффект на расход
топлива окажет отключение соот‐
ветствующей системы.
При прерывистом режиме движе‐ ния автоматически включается
обогрев заднего стекла, чтобы
увеличить нагрузку на двигатель. В этом случае обогрев заднего
стекла отображается как один из
главных потребителей энергии,
даже если он не был включен води‐ телем.

134Приборы и средства управленияТенд. Экономичности
Отображение среднего расхода за
последние 50 км. Заполненные
сегменты показывают расход по отрезкам в 5 км, демонстрируявлияние топографии местности
или манеры вождения на расход
топлива.
Индекс экономичности
Средний расход топлива указы‐ вается в виде столбцового индика‐ тора. Для обеспечения максималь‐
ной топливной экономичности
рекомендуется выбирать режим движения таким образом, чтобы
индикатор оставался в зеленой
зоне. Чем ближе индикатор
приближается к красной зоне, тем
выше расход топлива. Одновре‐
менно отображается среднее
значение расхода топлива.
На разных модификациях индекс
топливной экономичности отобра‐
жает значения со страницы A/1
счетчика текущего пробега или
текущего ездового цикла. В
последнем случае индикация сбра‐ сывается при следующем включе‐
нии зажигания.
Меню «Аудио», « G»
В этом меню можно выбрать музы‐
кальные композиции и пункты
избранного или изменить источник аудиосигнала.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.
Меню «Телефон», « $»
С помощью этого меню можно
совершать телефонные звонки,
просматривать журнал, контакты и
включать режим громкой связи.Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.
Меню «Навигация», « §»
Позволяет включать функцию
ведения по маршруту.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.
Меню сведений об
автомобиле, ?,
«Параметры» или %
Ниже перечислены все страницы
меню "Опции". Некоторые из них
могут отсутствовать на отдельных
вариантах автомобиля. В зависи‐
мости от дисплея, некоторые функ‐
ции отображаются значками.
● Единицы измерения
● Экран
● Параметры инф. Экрана
● Параметры главного экрана
● Адаптивный круиз-контроль
● Предупр. о превышении
скорости

Приборы и средства управления135●Нагрузка на шины
● Индикаторы
● Информация о ПО
● Уровень AdBlue
Единицы измерения
Выберите систему мер: англий‐
скую или метрическую.
Экран
Нажмите é и выберите режим
Sport или Touring. В режиме Sport
отображается больше информа‐
ции об автомобиле, а в режиме
Tour отображается больше развле‐
кательной информации.
Эта настройка доступна только на
дисплее высшего уровня.
Параметры инф. Экрана
Отобразится перечень всех
доступных страниц меню «Инфор‐
мация», см. выше. Выберите стра‐
ницы, которые должны отобра‐
жаться в меню «Информация».
Выбранные страницы будут отме‐
чены знаком 0. Напротив скрытых
функций отметки стоять не будет.Параметры главного экрана
Выберите, какая информация
будет отображаться на домашней
странице информационного
центра водителя, например,
скорость или запас хода.
Адаптивный круиз-контроль
Включает и отключает адаптивный круиз-контроль 3 208.
Предупр. о превышении скорости
На странице предупреждения о
превышении скорости можно
задать скорость, о превышении
которой система будет уведомлять
водителя.
Ограничение скорости можно
настроить только в том случае,
если настроено предупреждение о
превышении скорости. Когда
скорость установлена, эту функ‐
цию можно отключить, нажав
кнопку Å во время просмотра этой
страницы. Если превышена уста‐
новленная скорость, отобразится
всплывающее предупреждение,
сопровождающееся звуком гонга.Нагрузка на шины
Можно выбрать категорию давле‐
ния воздуха в шинах в соответ‐
ствии с фактическим давлением
3 294.
Индикаторы
● Температура масла
Показывает температуру
масла в двигателе в градусах
Цельсия.
● Напряжение аккумулятора
Отображение напряжение
аккумуляторной батареи авто‐
мобиля. При работающем
двигателе напряжение может

136Приборы и средства управленияизменяться от 12 до 15,5 вольт.При повышенных электриче‐
ских нагрузках напряжение
может временно опускаться
ниже 12 В.
● AdBlue
Отображает уровень восстано‐
вителя AdBlue в баке 3 189.
● IFE-AFE
Отображает мгновенный и средний расход топлива.
● Запас топлива
Отображает средний запас
хода с учетом имеющегося
остатка топлива в баке.
● Пустая страница
Отображает пустой индикатор.
Информация о программном
обеспечении
Отображается информация о
программном обеспечении с
открытым кодом.Информационный
дисплей
Информационный дисплей распо‐
лагается на приборной панели
рядом с комбинацией приборов.
В зависимости от конфигурации
автомобиля он может иметь
информационно-развлекательную
систему следующих модификаций:
● Мультимедиа
или
● Multimedia Navi
или
● Мультимедийная система Navi
Pro
На информационном дисплее
может отображаться:
● время 3 108
● температуру наружного воздуха 3 107
● дату 3 108
● данные информационно- развлекательной системы, см.описание информационно-
развлекательной системы● параметры системы климат- контроля 3 165
● камера заднего вида 3 240
● подсказки системы облегчения
парковки 3 229
● данные навигационной системы, см. описание инфор‐
мационно-развлекательной
системы
● системные сообщения
● индивидуальные настройки автомобиля 3 140
Multimedia Navi Выбор меню и установок
Доступ к меню и установкам
осуществляется с помощью
дисплея.

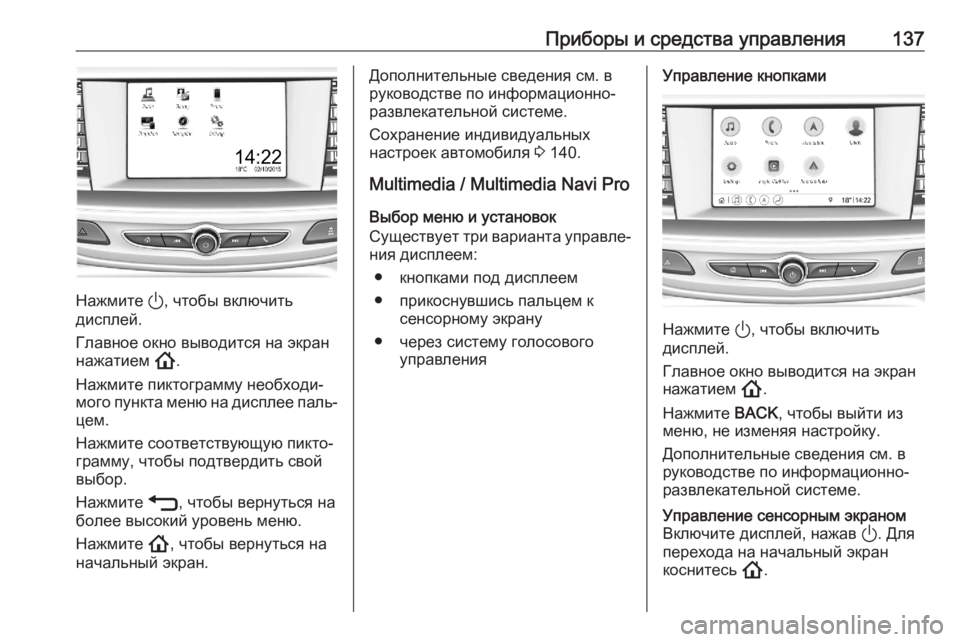

Приборы и средства управления137
Нажмите ), чтобы включить
дисплей.
Главное окно выводится на экран
нажатием !.
Нажмите пиктограмму необходи‐ мого пункта меню на дисплее паль‐ цем.
Нажмите соответствующую пикто‐
грамму, чтобы подтвердить свой
выбор.
Нажмите 1, чтобы вернуться на
более высокий уровень меню.
Нажмите !, чтобы вернуться на
начальный экран.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.
Сохранение индивидуальных
настроек автомобиля 3 140.
Multimedia / Multimedia Navi Pro
Выбор меню и установок
Существует три варианта управле‐ ния дисплеем:
● кнопками под дисплеем
● прикоснувшись пальцем к сенсорному экрану
● через систему голосового управленияУправление кнопками
Нажмите ), чтобы включить
дисплей.
Главное окно выводится на экран
нажатием !.
Нажмите BACK, чтобы выйти из
меню, не изменяя настройку.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.
Управление сенсорным экраном
Включите дисплей, нажав ). Для
перехода на начальный экран
коснитесь !.

138Приборы и средства управленияНажмите иконку необходимого
пункта меню на дисплее или выбе‐
рите необходимую функцию паль‐
цем.
Прокручивайте длинный список
пунктов меню, проводя пальцем
вверх или вниз.
Подтвердите выбор функции или
пункта меню прикосновением
пальца.
Коснитесь O, чтобы выйти из меню
с сохранением изменений.
Коснитесь иконки &, чтобы выйти
из меню без сохранения измене‐
ний.
Чтобы вернуться на начальный
экран, нажмите !.
Дополнительные сведения см. в
руководстве по информационно-
развлекательной системе.Голосовое управление
Описание см. в Руководстве по
эксплуатации информационно-
развлекательной системы.
Сохранение индивидуальных
настроек автомобиля 3 140.
Информационные
сообщения
Сообщения выводятся на дисплей
информационного центра води‐
теля, в некоторых случаях они
сопровождаются предупрежде‐
ниями и звуковым сигналом.
Если автомобиль оснащен
дисплеем стандартной комплекта‐
ции, нажмите клавишу SET/CLR на
подрулевом рычаге управления
световыми приборами, чтобы
подтвердить сообщение.
Если автомобиль оснащен
дисплеем улучшенной комплекта‐
ции, нажмите клавишу 9 на руле‐
вом колесе, чтобы подтвердить
сообщение.
Автомобильные и сервисные
сообщения
Информационные сообщения
выводятся в виде текста. Следуйте инструкциям в сообщениях.
