OPEL CASCADA 2014.5 Instruksjonsbok

Pleie av bilen189
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐ met. Åpne hanskerommet, åpne dek‐
selet og fell det ned.
Nr.Strømkrets1Displayer2Karosserikontrollenhet, utven‐
dige lys3Karosserikontrollenhet, utven‐
dige lys4Infotainmentsystem5Infotainmentsystem, instrument6Strømuttak, sigarettenner7Strømuttak8Karosserikontrollmodul, venstre
nærlys9Karosserikontrollmodul, høyre
nærlys10Karosserikontrollmodul,
dørlåser11Kupévifte12Elektrisk førersete13Elektrisk passasjerseteNr.Strømkrets14Feilsøkingskontakt (diagnose‐
kontakt)15Kollisjonspute16Bagasjelokkrelé17Klimaanlegg18Servicediagnose19Karosserikontrollmodul, brem‐
selys, baklys, kupélys20–21Instrumentpanel22Tenningssystem23Karosserielektronikk24Karosserielektronikk25–26Strømuttak i bagasjerommet

190Pleie av bilenSikringsboksen i
bagasjerommet
Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel.
Ta av dekselet.
Bruk av sikringerNr.Strømkrets1Kontrollmodul for mykt tak, elek‐ trisk skinne høyre2–3Parkeringsradar4–5–6–7Elektrisk seteNr.Strømkrets8Kontrollmodul for mykt tak9–10–11Tilhengermodul, dekktrykkover‐
våking og kamera bak12Kontrollmodul for mykt tak,
baklys13–14Baksete elektrisk nedfelling15–16Seteventilasjon, kamera bak,
kontrollmodul for mykt tak17–18–19Oppvarming av rattet20–21Setevarme22–

Pleie av bilen191
Nr.Strømkrets23Kontrollmodul for mykt tak, elek‐trisk skinne venstre24–25–26Jumpersikring for ikke-logistikk‐
modus27Passiv tilgang28–29Hydraulisk enhet30–31–32Flex Ride (fleksible kjøreegen‐

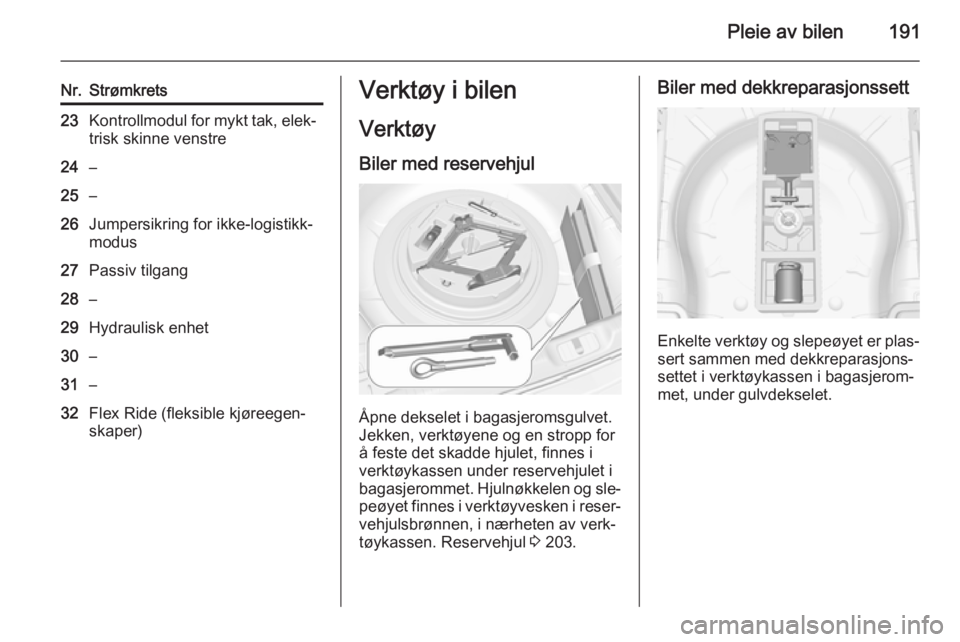

skaper)Verktøy i bilen
VerktøyBiler med reservehjul
Åpne dekselet i bagasjeromsgulvet.
Jekken, verktøyene og en stropp for
å feste det skadde hjulet, finnes i verktøykassen under reservehjulet i
bagasjerommet. Hjulnøkkelen og sle‐
peøyet finnes i verktøyvesken i reser‐ vehjulsbrønnen, i nærheten av verk‐
tøykassen. Reservehjul 3 203.
Biler med dekkreparasjonssett
Enkelte verktøy og slepeøyet er plas‐
sert sammen med dekkreparasjons‐
settet i verktøykassen i bagasjerom‐
met, under gulvdekselet.

192Pleie av bilen
Biler med dekkreparasjonssett
og flatt bagasjeromsgulv
Noen verktøy og festeringen er plas‐
sert sammen med dekkreparasjons‐
settet i en bag som er festet i den
fremre venstre festeringen i bagasje‐
rommet.
Hjul og dekk
Hjul
På biler med dieselmotorer må det
ikke brukes stålkjettinger, kun spesi‐
elle kjettinger som er godkjent for
denne bilen med lettmetallfelger er til‐ latt.
Dekkenes og felgenes tilstand Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe
kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot for‐
tauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal sli‐
tasje.
Vinterdekk
Vinterdekk gir sikrere kjøring ved tem‐ peraturer under 7 °C, og bør derfor
monteres på alle hjul.
Alle dekkdimensjoner er tillatt som
vinterdekk 3 225.Bruk kun dekkdimensjon
225/55 R17 som vinterdekk.
På biler med dieselmotorer må det
ikke brukes stålkjettinger, kun spesi‐
elle lettmetallfelger som er godkjent
for bilen er tillatt.
Fest et hastighetsklistremerke i hen‐
hold til nasjonale forskrifter i førerens
synsfelt.
Dekkbetegnelser
F.eks. 235/55 R 17 99 V235=Dekkbredde i mm55=Profilforhold (dekkhøyde i
forhold til dekkbredde) i %R=Dekktype: RadialRF=Konstruksjonstype: RunFlat17=Felgdiameter i tommer99=Lastindeks, 99 tilsvarer f.eks. 775 kgV=Bokstav for hastighetskode
Bokstav for hastighetskode:
Q=opptil 160 km/tS=opptil 180 km/tT=opptil 190 km/tH=opptil 210 km/t

Pleie av bilen193
V=opptil 240 km/tW=opptil 270 km/t
Dekktrykk
Kontroller dekktrykket når dekkene er kalde, minst hver 14. dag og før alle
lengre turer. Ikke glem reservehjulet.
Dette gjelder også for biler med dekk‐
trykkovervåking.
Skru av ventilhetten.
Dekktrykk 3 225.
Etiketten med dekk- og lastinforma‐ sjon på venstre dørramme angir de
originale dekktypene og det tilsva‐
rende dekktrykket.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.
Fyll alltid reservehjulet med dekktrykk for full last.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig
av forskjellige alternativer. For korrekt dekktrykkverdi følges prosedyren ne‐
denfor:
1. Identifiser motorens identifikator‐ kode. Motordata 3 220.
2. Identifiser det aktuelle dekket.
Dekktrykktabellen viser alle mulige dekk-kombinasjoner 3 225.
Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale registreringsdokumenter for informa‐sjon om godkjente dekk spesifikt for
din bil.
Føreren er ansvarlig for at dekktryk‐
ket er riktig.9 Advarsel
For lavt dekktrykk kan føre til be‐
tydelig oppvarming av dekkene og indre skader, som i sin tur fører tilat slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
Hvis dekktrykket må reduseres eller
økes på en bil med dekktrykkovervå‐
king, slår du av tenningen. Slå på ten‐
ningen etter justering av dekktrykket,
og velg den aktuelle innstilingen på
siden Dekktrykk i førerinformasjonen
3 91.
Dekktrykkovervåking Dekktrykkovervåkingen kontrollerer
trykket på alle de fire hjulene en gang
i minuttet når bilens hastighet kom‐
mer over en viss grense.

194Pleie av bilenMerk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det erstat‐
ter ikke det jevnlige dekkvedlike‐
holdet om føreren må sørge for.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det fo‐
reskrevene dekktrykket.
Les dette
I land hvor dekktrykkovervåkings‐ systemet er påbudt, vil bruk av hjul
uten trykkfølere medføre at typegod‐
kjenningen av bilen er ugyldig.
Gjeldende dekktrykk kan vises i Bil
informasjon meny på førerinforma‐
sjonsdisplayet.
Menyen kan velges med knappene
på blinklyshendelen.
Trykk på knappen MENU og velg Bil
informasjon meny X .
Drei funksjonsvelgeren for å velge
dekktrykkovervåking.
Systemets status og advarsler om
trykk vises med en melding der det
aktuelle dekket blinker i førerinforma‐ sjonen.
Kontrollampen w 3 89 viser at lavt
dekktrykk er registrert.
Hvis w lyser, skal du stoppe snarest
mulig og fylle dekket i henhold til an‐
befalingene 3 225.
Det kan hende at bilen må kjøres før dekktrykkverdiene oppdateres i føre‐
rinformasjonen etter at dekkene er
fylt. I dette tidsrommet kan w lyse.

Pleie av bilen195
Hvis w tennes ved lavere temperatu‐
rer og slukker etter en viss kjøretid,
kan det være et tegn på at trykket be‐
gynner å bli lavt. Kontroller dekktryk‐
ket.
Meldinger om bilen 3 98.
Slå av tenningen hvis dekktrykket må reduseres eller økes.
Monter bare hjul med trykkfølere, el‐
lers vil ikke dekktrykket vises, og w vil
lyse kontinuerlig.
Et reservehjul eller et midlertidig hjul
har ikke trykkfølere. Dekktrykkover‐
våkingen fungerer ikke for slike hjul.
Kontrollampen w tennes. På de
andre tre hjulene virker systemet som før.
Bruk av vanlige reparasjonssett med flytende tettemidler kan virke negativt
inn på systemets funksjon. Fabrikk‐
godkjente reparasjonssett kan bru‐
kes.
Eksterne radioanlegg med høy effekt
kan forstyrre dekktrykkovervåkingen.
Hver gang dekkene skiftes må fø‐
lerne til dekktrykkovervåkingen de‐
monteres og vedlikeholdes. For inn‐skrudde følere må ventilkjernen og
tetningsringen skiftes. For fastklemte
følere skiftes hele ventilstammen.
Last i bilen
Juster dekktrykket til lasttilstanden i
samsvar med etiketten med dekkin‐
formasjon eller dekktrykktabellen
3 225, og velg riktig innstilling i me‐
nyen Dekklast i førerinformasjonen
Bil informasjon meny 3 91.Velg:
■ Lett for komforttrykk opptil
3 personer
■ Eco for Eco-trykk opptil 3 personer
■ Maks for maksimal last
Autoprogrammering
Etter hjulskift må bilen stå stille i ca.
20 minutter før systemet ombereg‐
nes. Programmeringen som følger tar
opptil 10 minutter ved kjøring med
hastighet på minst 20 km/t. I dette til‐
fellet kan $ vises, eller trykkverdiene
kan veksle på førerinformasjonsdis‐
playet.
Hvis det oppstår problemer under
programmeringen, vil en varselmel‐
ding vises på førerinformasjonsdis‐
playet.
Temperaturavhengighet Dekktrykket avhenger av temperatu‐
ren i dekket. Under kjøring øker dekk‐
temperaturen og -trykket.
Dekktrykkverdien som vises i førerin‐
formasjonsdisplayet viser det faktiske dekktrykket. Det er derfor viktig å kon‐
trollere dekktrykket med kalde dekk.

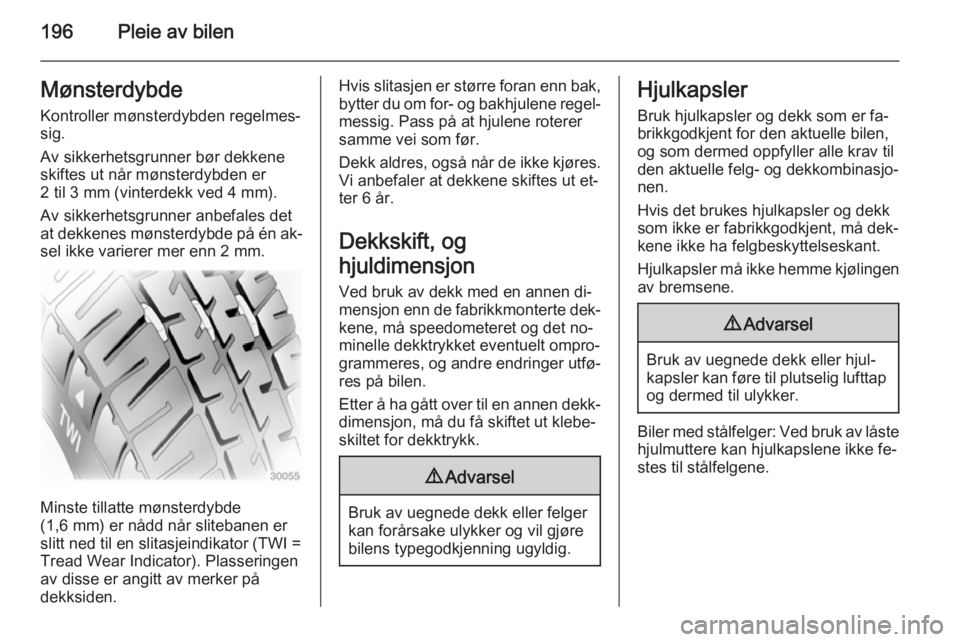

196Pleie av bilenMønsterdybde
Kontroller mønsterdybden regelmes‐
sig.
Av sikkerhetsgrunner bør dekkene
skiftes ut når mønsterdybden er
2 til 3 mm (vinterdekk ved 4 mm).
Av sikkerhetsgrunner anbefales det
at dekkenes mønsterdybde på én ak‐
sel ikke varierer mer enn 2 mm.
Minste tillatte mønsterdybde
(1,6 mm) er nådd når slitebanen er
slitt ned til en slitasjeindikator (TWI =
Tread Wear Indicator). Plasseringen
av disse er angitt av merker på
dekksiden.
Hvis slitasjen er større foran enn bak,
bytter du om for- og bakhjulene regel‐ messig. Pass på at hjulene roterersamme vei som før.
Dekk aldres, også når de ikke kjøres.
Vi anbefaler at dekkene skiftes ut et‐
ter 6 år.
Dekkskift, og
hjuldimensjon Ved bruk av dekk med en annen di‐
mensjon enn de fabrikkmonterte dek‐ kene, må speedometeret og det no‐
minelle dekktrykket eventuelt ompro‐
grammeres, og andre endringer utfø‐
res på bilen.
Etter å ha gått over til en annen dekk‐ dimensjon, må du få skiftet ut klebe‐
skiltet for dekktrykk.9 Advarsel
Bruk av uegnede dekk eller felger
kan forårsake ulykker og vil gjøre
bilens typegodkjenning ugyldig.
Hjulkapsler
Bruk hjulkapsler og dekk som er fa‐
brikkgodkjent for den aktuelle bilen,
og som dermed oppfyller alle krav til
den aktuelle felg- og dekkombinasjo‐
nen.
Hvis det brukes hjulkapsler og dekk som ikke er fabrikkgodkjent, må dek‐
kene ikke ha felgbeskyttelseskant.
Hjulkapsler må ikke hemme kjølingen av bremsene.9 Advarsel
Bruk av uegnede dekk eller hjul‐
kapsler kan føre til plutselig lufttap
og dermed til ulykker.
Biler med stålfelger: Ved bruk av låste hjulmuttere kan hjulkapslene ikke fe‐
stes til stålfelgene.

Pleie av bilen197Kjettinger
Kjettinger må bare brukes på for‐
hjulene.
Kjettinger er tillatt på dekkdimensjo‐
nen 225/55 R 17. Bruk bare finled‐
dede kjettinger som bygger maksi‐
malt 10 mm på dekkmønsteret og inn‐ siden av dekkene (inkludert kjetting‐
låsen).
Kjettinger er også tillatt på dekkdi‐
mensjonen 245/45 R 18. Bruk bare
finleddede kjettinger som bygger
maksimalt 7 mm på dekkmønsteret
og innsiden av dekkene (inkludert
kjettinglåsen).
9 Advarsel
Skader kan føre til at dekket punk‐
terer.
Det er ikke tillatt å bruke kjettinger på nødhjul.
Dekkreparasjonssett
Mindre skader på slitebanen kan re‐
pareres med dekkreparasjonssettet.
Ikke fjern fremmedlegemer fra dek‐
ket.
Skader på dekket som er større enn
4 mm eller befinner seg på siden av
dekket, kan ikke repareres med repa‐ rasjonssettet.
9 Advarsel
Kjør ikke fortere enn 80 km/t.
Må ikke brukes i lengre tid om gan‐ gen.
Styring og håndtering kan påvir‐
kes.
Ved dekkskade:
Trekk til håndbremsen og legg inn 1.
gir, revers eller P.
Dekkreparasjonssettet er i en kasse
under gulvet i bagasjerommet.

198Pleie av bilen
I en annen versjon er en bag med
dekkreparasjonssettet festet i
venstre, bakre festering i bagasje‐
rommet.
1. Ta dekkreparasjonssettet ut av bagasjerommet.
2. Ta av kompressoren.3. Ta ut den elektriske ledningen og luftslangen fra oppbevaringsrom‐
met på undersiden av kompres‐
soren.
4. Skru kompressorens luftslange til koblingen på flasken med tet‐
ningsmiddel.
5. Fest flasken i holderen på kom‐ pressoren.
Sett kompressoren ved siden av
dekket slik at flasken med tet‐
ningsmiddel står.
6. Skru av ventilhetten på det de‐ fekte dekket.
7. Skru påfyllingsslangen på dekk‐ ventilen.
8. Bryteren på kompressoren må stilles på J.
