OPEL CASCADA 2014.5 Instruksjonsbok

Pleie av bilen179
2. Drei pæreholderen mot venstrefor å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæreholderen fra kon‐ takten ved å trykke på festeknas‐
ten.
4. Bytt pære og koble til bæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Sidelys/kjørelys (2)
1. Drei pæreholderen (2) mot venstre for å frigjøre den. Trekk
pæreholderen ut av reflektoren.
2. Fjern pæren fra kontakten ved å trekke.
3. Bytt og sett inn en ny pære i hol‐ deren.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
Adaptivt frontlys9 Fare
Det adaptive frontlyssystemet bru‐
ker Xenon-hovedlys.
Xenon-hovedlys brukes med
svært høy elektrisk spenning. Må
ikke berøres. La et verksted skifte
pærer.
Pærer til fremre blinklys og kurve‐
lys kan byttes.
Sidelys / kjørelys er utført som lysdio‐
der (LED) og kan ikke byttes.

180Pleie av bilen
Avkjøringslys
1.Skru dekselet mot urviseren, og ta
det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne pæren fra kontakten ved å trekke.
4. Bytt pære og koble til bæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Tåkelys
Lyspærene kan hentes frem fra un‐
dersiden av bilen.
1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.

Pleie av bilen181
2. Løsne lyspæreholderen fra kon‐takten ved å trykke på festeknas‐
ten.
3. Fjern og bytt holderen med pære,
og fest koplingen.
4. Sett lyspæreholderen i reflekto‐ ren, og drei med urviseren for åfeste.
Blinklys foran
1. Skru dekselet (1) mot urviseren, og ta det av.
2.Grafikken viser versjon med halo‐
gen-hovedlys.
Grafikken viser versjon med
adaptive hovedlys foran.
Drei lyspærekontakten mot urvi‐
serne for å løsne den, og trekk
den ut av reflektoren.

182Pleie av bilen
3. Fjern pæren fra kontakten ved ådreie mot klokken.
4. Bytt og sett inn en ny pære i kon‐ takten ved å dreie med klokken.
5. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
6. Sett på dekselet, og skru det med
urviseren.
Baklys
1. Åpne og fjern dekselet på innsi‐ den av bagasjelokket ved å løsne
skruen med en mynt.
2. Bremselys, baklys og tåkelys er utformet som lysdioder (LED) og
kan ikke skiftes ut.
Fjern lampeholderen ved å vri mot klokken.
Blinklys ( 1)
Ryggelys ( 2)

Pleie av bilen183
3. Ta ut lyspæren, og skift den ut.
4. Sett inn lampeholderen i baklys‐ enheten og vri med klokken.
5. Lukk dekselet ved å sette inn fe‐steklips først. Lås dekselet ved å
vri skruen med klokken med en
mynt.
Ekstra lys i bagasjelokkrammen 1. Åpne bagasjelokket.
2. Frigjør dekselet i sidekledningen og ta det ut.
3.Fjern lampeholderen ved å vri mot
klokken.
Blinklys ( 1)
Baklys ( 2)
4. Ta ut lyspæren, og skift den ut.
5. Sett lampeholderen i huset, og vri
med klokken.
6. Fest sidekledningsdekselet.

184Pleie av bilenBlinklys på siden
For å skifte lyspære må du ta ut lam‐
pehuset:
1. Skyv lampen mot venstre side og fjern den i høyre ende.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
4. Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke dra i ledningen.

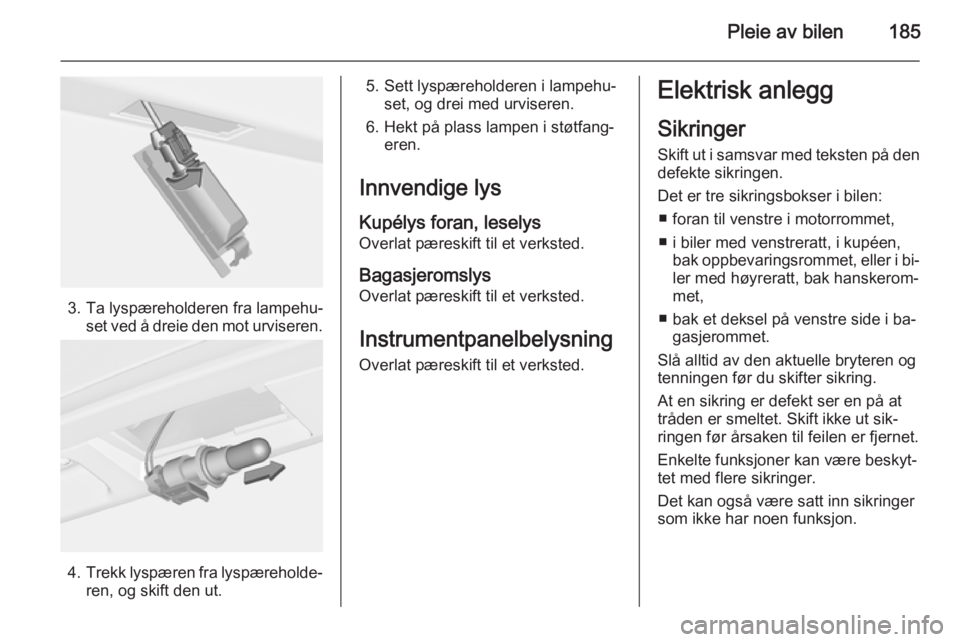

Pleie av bilen185
3. Ta lyspæreholderen fra lampehu‐set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Innvendige lys
Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys
Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ■ foran til venstre i motorrommet,
■ i biler med venstreratt, i kupéen, bak oppbevaringsrommet, eller i bi‐ler med høyreratt, bak hanskerom‐
met,
■ bak et deksel på venstre side i ba‐ gasjerommet.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
At en sikring er defekt ser en på at
tråden er smeltet. Skift ikke ut sik‐
ringen før årsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.

186Pleie av bilen
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett opp‐
over.

Pleie av bilen187
Nr.Strømkrets1Motorelektronikk2Lambdasonde3Drivstoffinnsprøyting, tennings‐system4Drivstoffinnsprøyting, tennings‐
system5–6Speiloppvarming7Vifteregulering8Lambdasonde, motorkjøling9Bakruteføler10Bilbatteriføler11Bagasjeromsåpner12Adaptivt frontlys, automatisk
lysregulering13ABS-ventiler14–15MotorelektronikkNr.Strømkrets16Startmotor17Girelektronikk18Oppvarmet bakrute19Elektriske vinduer foran20Elektriske vinduer bak21Bakre elektriske senter22Venstre fjernlys (halogen)23Lyktespylersystem24Høyre nærlys (xenon)25Venstre nærlys (xenon)26Tåkelys foran27Dieseloljeoppvarming28Start/stopp-system29Elektrisk håndbrems30ABS-pumpe31–32Kollisjonspute

188Pleie av bilen
Nr.Strømkrets33Adaptivt frontlys, automatisk
lysregulering34Eksosretur35Elektriske vinduer, regnføler,
sidespeil36Klimakontroll37–38Vakuumpumpe39Drivstoffelektronikk40Frontrutespyler41Høyre fjernlys (halogen)42Kjølevifte43Vindusvisker44–45Kjølevifte46–47HornNr.Strømkrets48Kjølevifte49Drivstoffpumpe50Hovedlysnivåstyring, adaptivt
frontlys51–52Tilleggsvarmer, dieselmotor53Girelektronikk, motorelektronikk54Vakuumpumpe, instrumentpa‐
nelgruppe, varmeventilasjon,
klimaanlegg
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis dekselet til sikringsboksen ikke
er riktig lukket, kan det oppstå feil‐
funksjon.
Sikringsboksen i
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne rommet, og trykk mot venstre
for å låse opp. Fell rommet ned, og ta det ut.
