Bilvård189

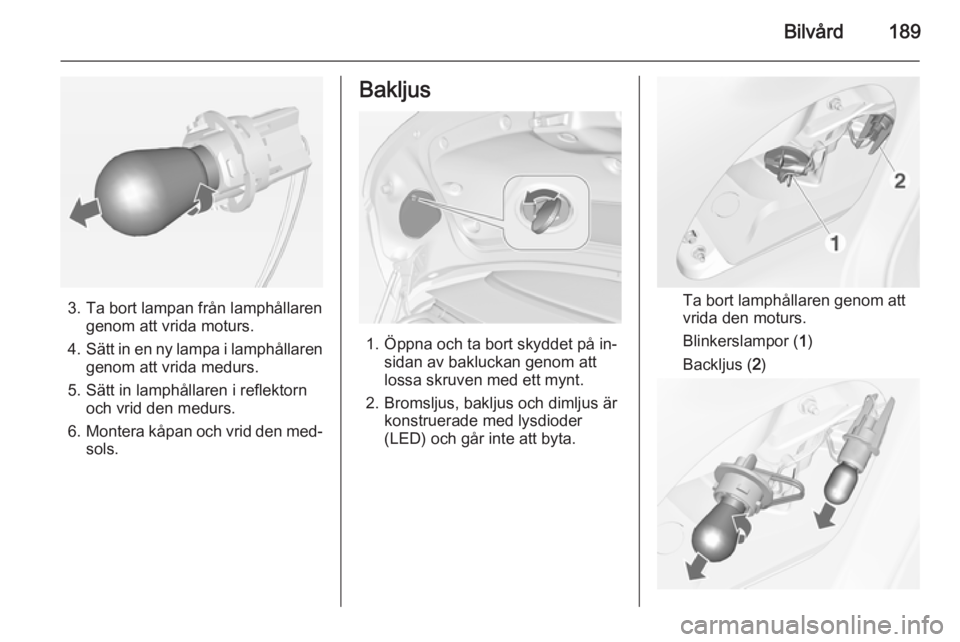

3. Ta bort lampan från lamphållarengenom att vrida moturs.
4. Sätt in en ny lampa i lamphållaren
genom att vrida medurs.
5. Sätt in lamphållaren i reflektorn och vrid den medurs.
6. Montera kåpan och vrid den med‐
sols.
Bakljus
1. Öppna och ta bort skyddet på in‐ sidan av bakluckan genom att
lossa skruven med ett mynt.
2. Bromsljus, bakljus och dimljus är konstruerade med lysdioder
(LED) och går inte att byta.
Ta bort lamphållaren genom att
vrida den moturs.
Blinkerslampor ( 1)
Backljus ( 2)

190Bilvård

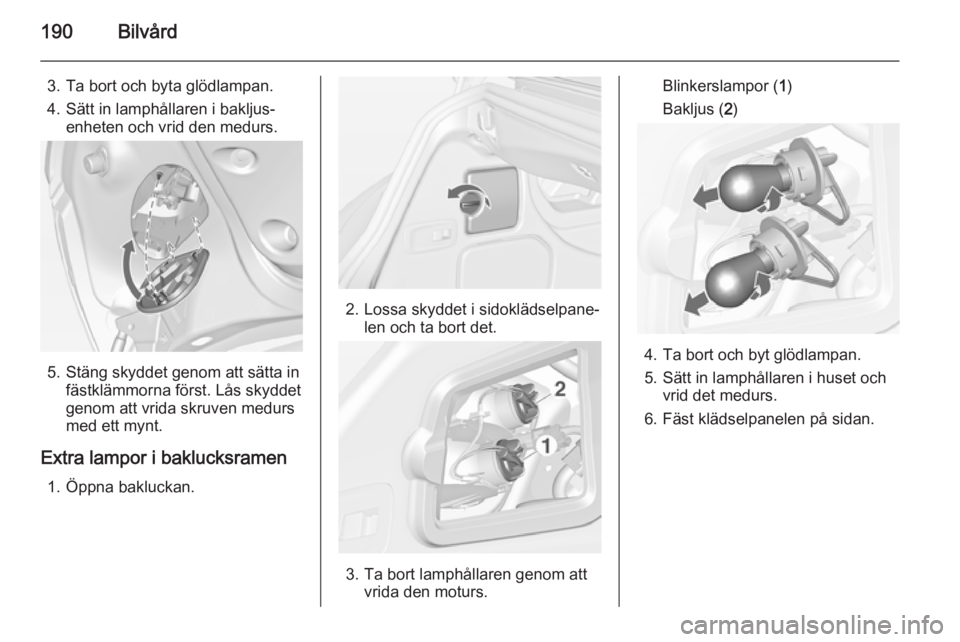

3. Ta bort och byta glödlampan.
4. Sätt in lamphållaren i bakljus‐ enheten och vrid den medurs.
5. Stäng skyddet genom att sätta in fästklämmorna först. Lås skyddet
genom att vrida skruven medurs
med ett mynt.
Extra lampor i baklucksramen 1. Öppna bakluckan.
2. Lossa skyddet i sidoklädselpane‐ len och ta bort det.
3. Ta bort lamphållaren genom attvrida den moturs.
Blinkerslampor ( 1)
Bakljus ( 2)
4. Ta bort och byt glödlampan.
5. Sätt in lamphållaren i huset och vrid det medurs.
6. Fäst klädselpanelen på sidan.

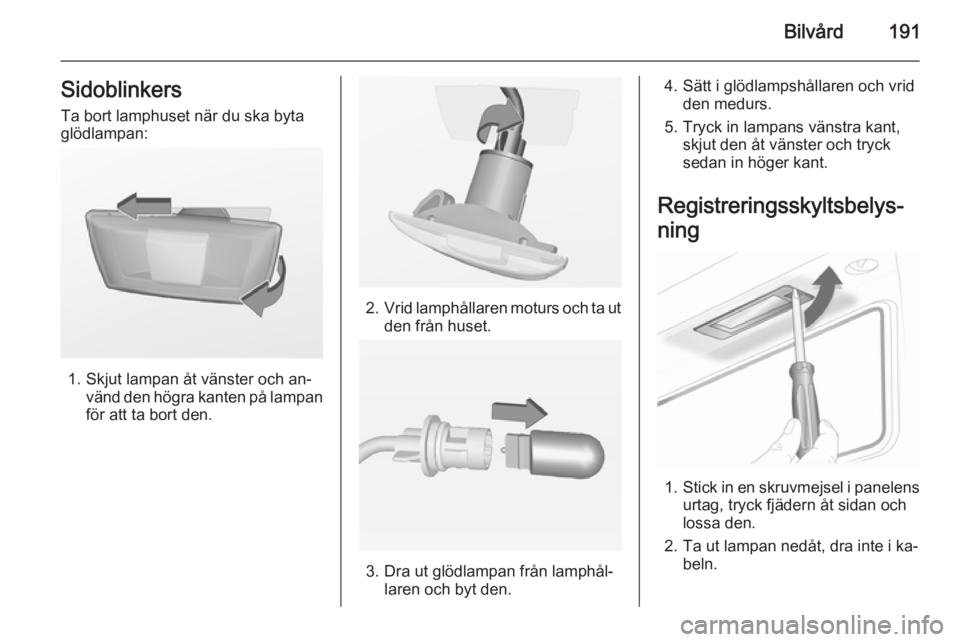

Bilvård191Sidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lampan åt vänster och an‐ vänd den högra kanten på lampan
för att ta bort den.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vrid den medurs.
5. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.
Registreringsskyltsbelys‐
ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.
2. Ta ut lampan nedåt, dra inte i ka‐ beln.

192Bilvård

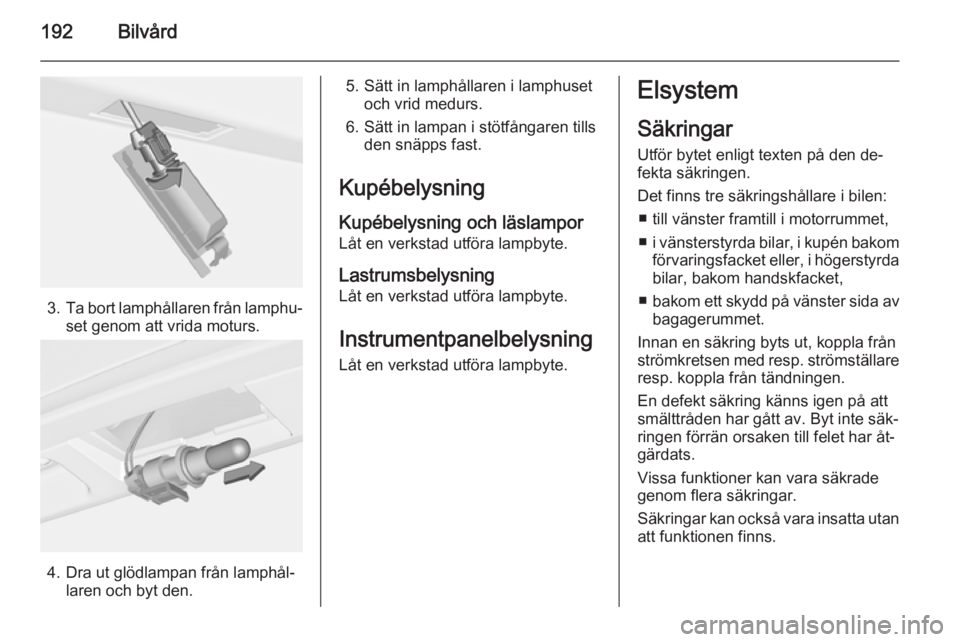

3.Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.
4. Dra ut glödlampan från lamphål‐ laren och byt den.
5. Sätt in lamphållaren i lamphusetoch vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Kupébelysning
Kupébelysning och läslampor
Låt en verkstad utföra lampbyte.
LastrumsbelysningLåt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.Elsystem
Säkringar Utför bytet enligt texten på den de‐
fekta säkringen.
Det finns tre säkringshållare i bilen: ■ till vänster framtill i motorrummet,
■ i vänsterstyrda bilar, i kupén bakom
förvaringsfacket eller, i högerstyrda
bilar, bakom handskfacket,
■ bakom ett skydd på vänster sida av
bagagerummet.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte säk‐
ringen förrän orsaken till felet har åt‐
gärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.

Bilvård193

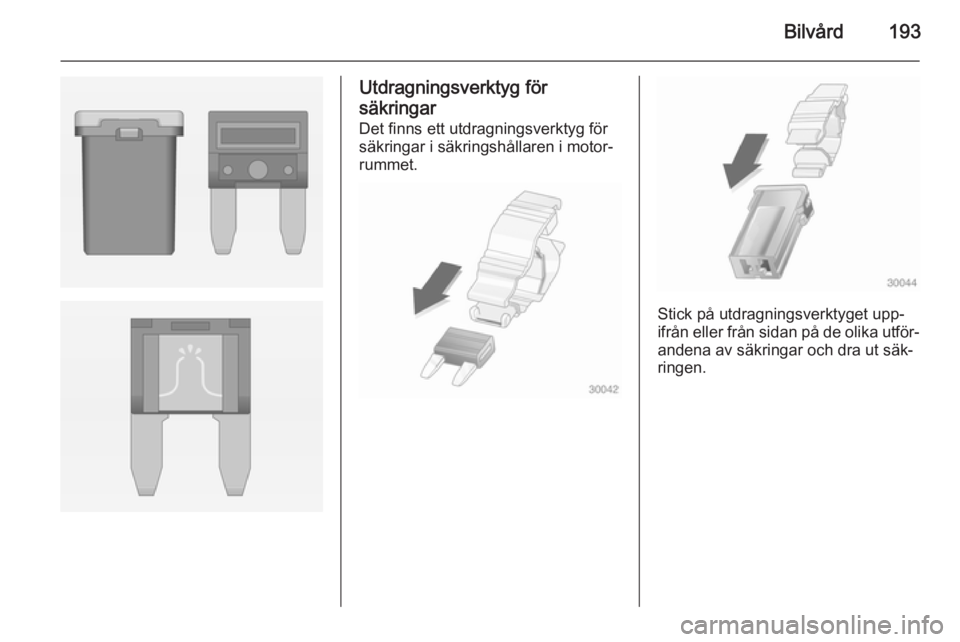

Utdragningsverktyg för
säkringar Det finns ett utdragningsverktyg försäkringar i säkringshållaren i motor‐ rummet.
Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐ andena av säkringar och dra ut säk‐
ringen.

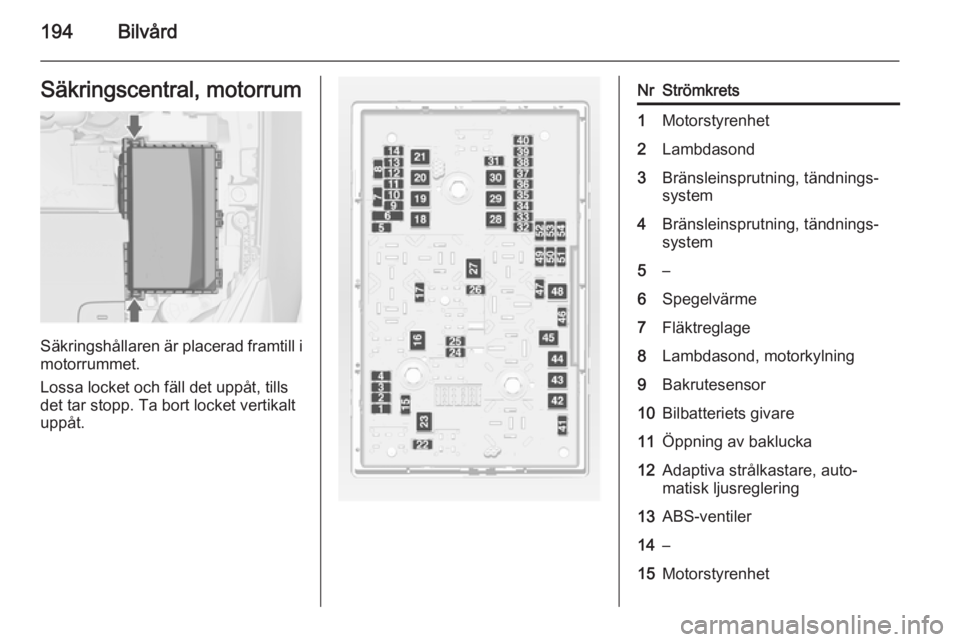

194BilvårdSäkringscentral, motorrum
Säkringshållaren är placerad framtill imotorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.
NrStrömkrets1Motorstyrenhet2Lambdasond3Bränsleinsprutning, tändnings‐
system4Bränsleinsprutning, tändnings‐
system5–6Spegelvärme7Fläktreglage8Lambdasond, motorkylning9Bakrutesensor10Bilbatteriets givare11Öppning av baklucka12Adaptiva strålkastare, auto‐
matisk ljusreglering13ABS-ventiler14–15Motorstyrenhet

Bilvård195
NrStrömkrets16Startmotor17Växellådsstyrenhet18Bakruteuppvärmning19Fönsterhissar fram20Fönsterhissar bak21Bakre elcentral22Vänster helljus (halogen)23Strålkastarspolare24Höger halvljus (xenon)25Vänster halvljus (xenon)26Dimljus fram27Dieselbränsleuppvärmning28Start/stopp-system29Elektrisk parkeringsbroms30ABS-pump31–32AirbagNrStrömkrets33Adaptiva strålkastare, auto‐
matisk ljusreglering34Avgasåterföring35Elektriska fönsterhissar, regn‐
sensor, ytterbackspegel36Luftkonditionering37–38Vakuumpump39Styrenhet bränslesystem40Vindrutespolarsystem41Höger helljus (halogen)42Kylarfläkt43Vindrutetorkare44–45Kylarfläkt46–47SignalhornNrStrömkrets48Kylarfläkt49Bränslepump50Ljushöjdsreglering, adaptiva strålkastare51–52Parkeringsvärmare, dieselmotor53Växellådsstyrenhet, motorstyr‐
enhet54Vakuumpump, instrumentpanel‐
kluster, värmeventilation, luft‐
konditionering
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringscentralens lock inte är
ordentligt stängt kan funktionsfel upp‐
stå.

196BilvårdSäkringscentral,
instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom förvaringsutrymmet i
instrumentpanelen.
Öppna förvaringsutrymmet och lossa
den genom att trycka den åt vänster.
Fäll ner förvaringsutrymmet och ta
bort den.
I högerstyrda bilar är säkringshållaren placerad bakom ett skydd i handsk‐facket. Öppna handskfacket, öppna
panelen och fäll ner den.
NrStrömkrets1Displayer2Karosstyrenhet, ytterbelysning3Karosstyrenhet, ytterbelysning4Infotainmentsystem5Infotainmentsystem, instrument6Eluttag, cigarettändare7Eluttag8Karosstyrenhet, vänster halvljus9Karosstyrenhet, höger halvljus10Karosstyrenhet, dörrlås11Kupéfläkt12Elmanövrerat förarsäte13Elmanövrerat förarsäte14Diagnoskontakt15Airbag16Relä baklucka17Luftkonditionering

Bilvård197
NrStrömkrets18Servicediagnos19Karosstyrenhet, bromsljus,
bakljus, kupébelysning20–21Instrumentpanel22Tändningssystem23Karosstyrenhet24Karosstyrenhet25–26Eluttag tillbehör bagageutrymme
Säkringscentral, lastrum
Säkringshållaren är placerad på
vänster sida i lastutrymmet bakom ett skydd.
Ta bort skyddet.
Säkringar
NrStrömkrets1Styrenhet sufflett, strömskena
höger2–3Parkeringshjälp4–5–6–7Elmanövrerad stol8Styrenhet sufflett9–10–11Släpstyrenhet, däcktryckskont‐
roll och backkamera12Styrenhet sufflett, bakljus13–14Baksäte elektrisk infällning15–

198Bilvård
NrStrömkrets16Stolsventilering, backkamera,
styrenhet sufflett17–18–19Rattvärme20–21Sätesvärme22–23Styrenhet sufflett, strömskena
vänster24–25–26Hoppsäkring för icke logistikläge27Passiv öppning28–29Hydraulenhet30–NrStrömkrets31–32Flex RideBilverktyg
Verktyg
Bilar med reservhjul
Öppna lastgolvets skydd. Domkraf‐
ten, verktygen och en rem för att fästa ett skadat hjul finns i verktygslådan
under reservhjulet i bagagerummet.
Hjulnyckeln och boseröglan finns i
verktygsväskan i reservhjulsutrym‐
met nära verktygslådan. Reservhjul
3 210.
