OPEL CASCADA 2014.5 Instruktionsbok

Bilvård199

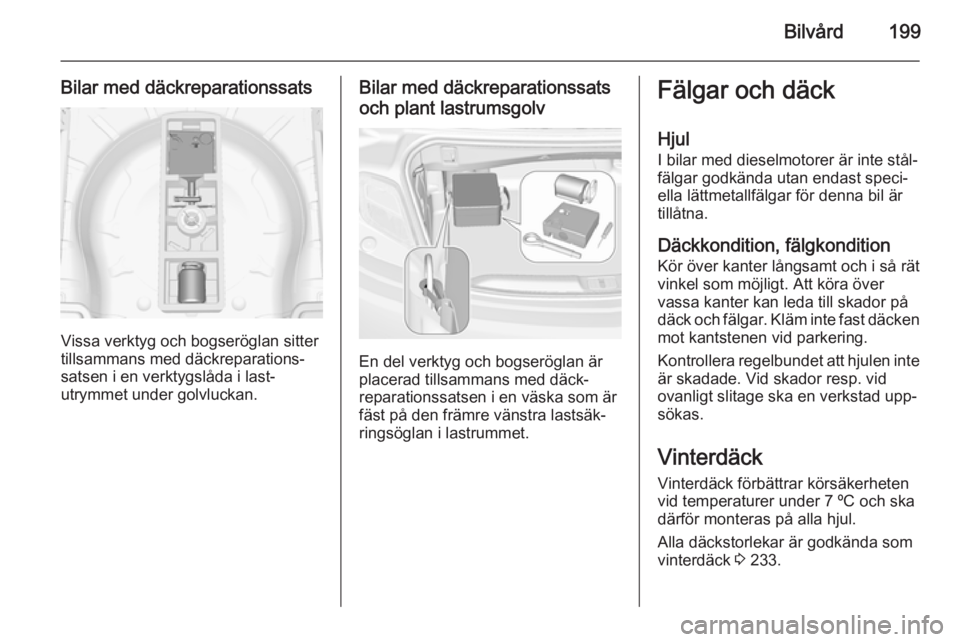

Bilar med däckreparationssats
Vissa verktyg och bogseröglan sitter
tillsammans med däckreparations‐
satsen i en verktygslåda i last‐
utrymmet under golvluckan.
Bilar med däckreparationssats
och plant lastrumsgolv
En del verktyg och bogseröglan är
placerad tillsammans med däck‐
reparationssatsen i en väska som är
fäst på den främre vänstra lastsäk‐
ringsöglan i lastrummet.
Fälgar och däck
Hjul
I bilar med dieselmotorer är inte stål‐ fälgar godkända utan endast speci‐
ella lättmetallfälgar för denna bil är
tillåtna.
Däckkondition, fälgkonditionKör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte
är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad upp‐
sökas.
Vinterdäck
Vinterdäck förbättrar körsäkerheten vid temperaturer under 7 ºC och ska
därför monteras på alla hjul.
Alla däckstorlekar är godkända som
vinterdäck 3 233.

200Bilvård

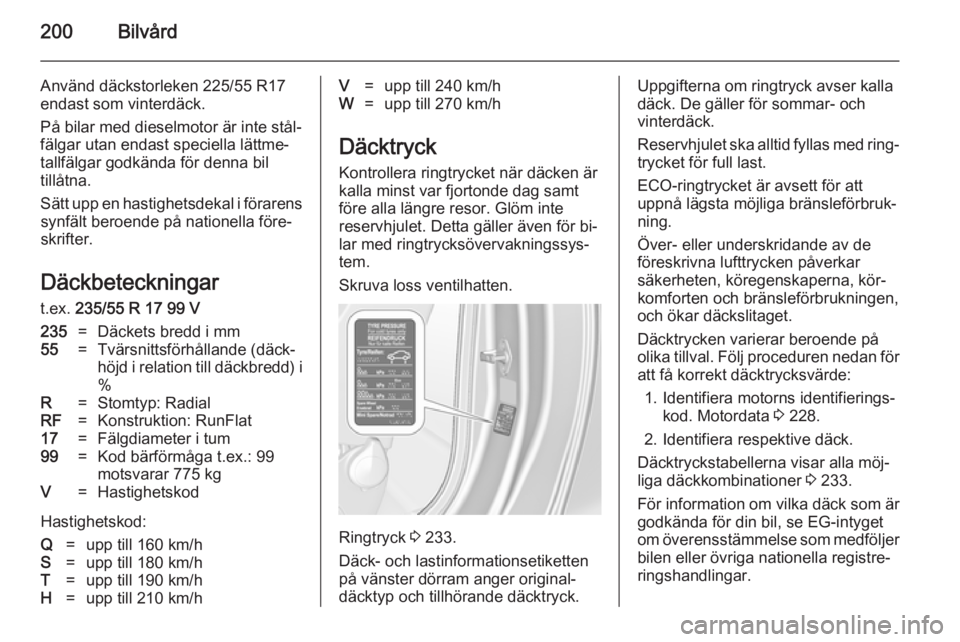

Använd däckstorleken 225/55 R17
endast som vinterdäck.
På bilar med dieselmotor är inte stål‐
fälgar utan endast speciella lättme‐
tallfälgar godkända för denna bil
tillåtna.
Sätt upp en hastighetsdekal i förarens synfält beroende på nationella före‐
skrifter.
Däckbeteckningar
t.ex. 235/55 R 17 99 V235=Däckets bredd i mm55=Tvärsnittsförhållande (däck‐
höjd i relation till däckbredd) i %R=Stomtyp: RadialRF=Konstruktion: RunFlat17=Fälgdiameter i tum99=Kod bärförmåga t.ex.: 99
motsvarar 775 kgV=Hastighetskod
Hastighetskod:
Q=upp till 160 km/hS=upp till 180 km/hT=upp till 190 km/hH=upp till 210 km/hV=upp till 240 km/hW=upp till 270 km/h
Däcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt
före alla längre resor. Glöm inte
reservhjulet. Detta gäller även för bi‐
lar med ringtrycksövervakningssys‐
tem.
Skruva loss ventilhatten.
Ringtryck 3 233.
Däck- och lastinformationsetiketten
på vänster dörram anger original‐
däcktyp och tillhörande däcktryck.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
Reservhjulet ska alltid fyllas med ring‐
trycket för full last.
ECO-ringtrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐ ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna, kör‐ komforten och bränsleförbrukningen,
och ökar däckslitaget.
Däcktrycken varierar beroende på
olika tillval. Följ proceduren nedan för att få korrekt däcktrycksvärde:
1. Identifiera motorns identifierings‐ kod. Motordata 3 228.
2. Identifiera respektive däck.
Däcktryckstabellerna visar alla möj‐
liga däckkombinationer 3 233.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.

Bilvård201

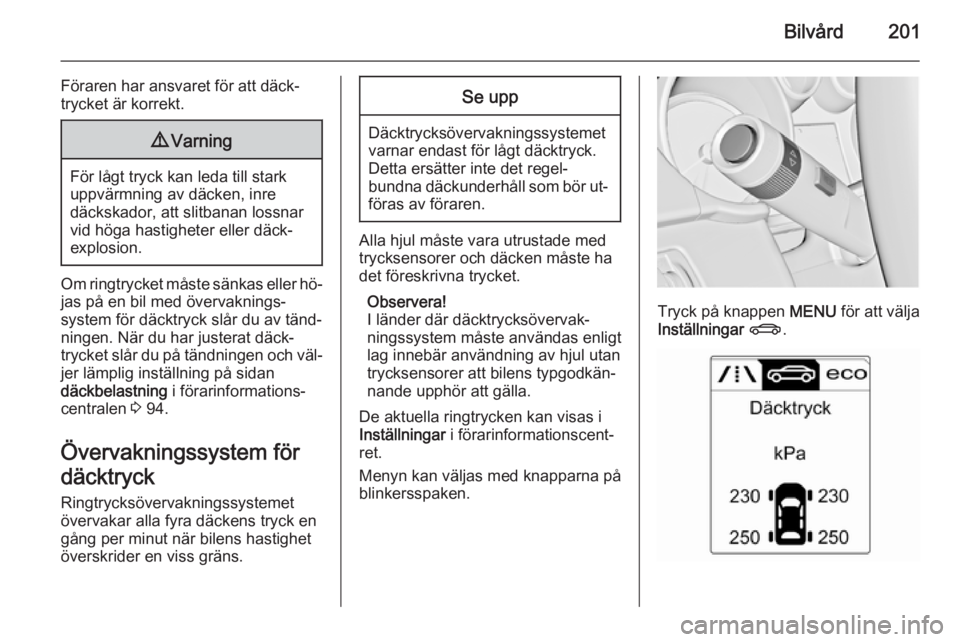

Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
Om ringtrycket måste sänkas eller hö‐
jas på en bil med övervaknings‐
system för däcktryck slår du av tänd‐
ningen. När du har justerat däck‐
trycket slår du på tändningen och väl‐ jer lämplig inställning på sidan
däckbelastning i förarinformations‐
centralen 3 94.
Övervakningssystem för
däcktryck
Ringtrycksövervakningssystemet övervakar alla fyra däckens tryck en gång per minut när bilens hastighet
överskrider en viss gräns.
Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör ut‐ föras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella ringtrycken kan visas i
Inställningar i förarinformationscent‐
ret.
Menyn kan väljas med knapparna på
blinkersspaken.
Tryck på knappen MENU för att välja
Inställningar X .

202Bilvård

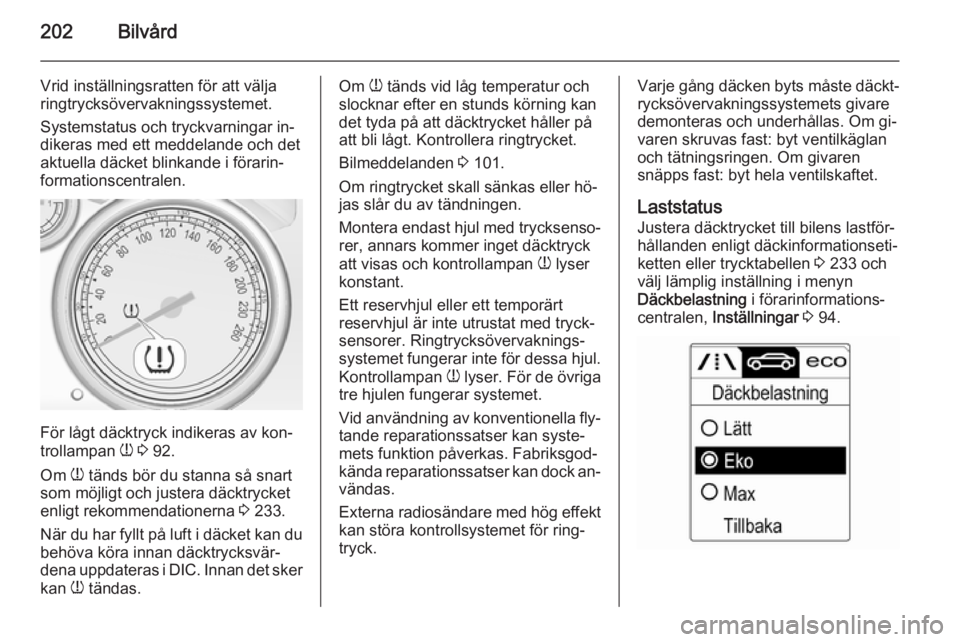

Vrid inställningsratten för att välja
ringtrycksövervakningssystemet.
Systemstatus och tryckvarningar in‐
dikeras med ett meddelande och det
aktuella däcket blinkande i förarin‐ formationscentralen.
För lågt däcktryck indikeras av kon‐
trollampan w 3 92.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 233.
När du har fyllt på luft i däcket kan du behöva köra innan däcktrycksvär‐
dena uppdateras i DIC. Innan det sker
kan w tändas.
Om
w tänds vid låg temperatur och
slocknar efter en stunds körning kan
det tyda på att däcktrycket håller på
att bli lågt. Kontrollera ringtrycket.
Bilmeddelanden 3 101.
Om ringtrycket skall sänkas eller hö‐ jas slår du av tändningen.
Montera endast hjul med trycksenso‐ rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Ett reservhjul eller ett temporärt
reservhjul är inte utrustat med tryck‐
sensorer. Ringtrycksövervaknings‐
systemet fungerar inte för dessa hjul.
Kontrollampan w lyser. För de övriga
tre hjulen fungerar systemet.
Vid användning av konventionella fly‐ tande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock an‐
vändas.
Externa radiosändare med hög effekt kan störa kontrollsystemet för ring‐
tryck.Varje gång däcken byts måste däckt‐
rycksövervakningssystemets givare
demonteras och underhållas. Om gi‐
varen skruvas fast: byt ventilkäglan
och tätningsringen. Om givaren
snäpps fast: byt hela ventilskaftet.
Laststatus
Justera däcktrycket till bilens lastför‐
hållanden enligt däckinformationseti‐
ketten eller trycktabellen 3 233 och
välj lämplig inställning i menyn
Däckbelastning i förarinformations‐
centralen, Inställningar 3 94.

Bilvård203

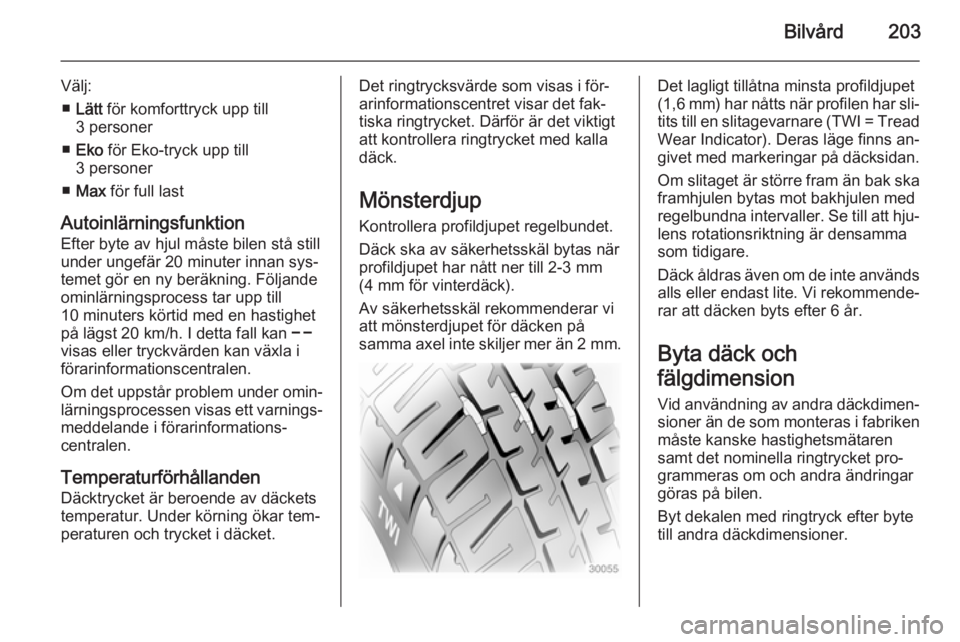

Välj:■ Lätt för komforttryck upp till
3 personer
■ Eko för Eko-tryck upp till
3 personer
■ Max för full last
Autoinlärningsfunktion
Efter byte av hjul måste bilen stå still
under ungefär 20 minuter innan sys‐
temet gör en ny beräkning. Följande
ominlärningsprocess tar upp till
10 minuters körtid med en hastighet
på lägst 20 km/h. I detta fall kan $
visas eller tryckvärden kan växla i
förarinformationscentralen.
Om det uppstår problem under omin‐
lärningsprocessen visas ett varnings‐ meddelande i förarinformations‐
centralen.
Temperaturförhållanden
Däcktrycket är beroende av däckets
temperatur. Under körning ökar tem‐
peraturen och trycket i däcket.Det ringtrycksvärde som visas i för‐
arinformationscentret visar det fak‐
tiska ringtrycket. Därför är det viktigt
att kontrollera ringtrycket med kalla
däck.
Mönsterdjup
Kontrollera profildjupet regelbundet.
Däck ska av säkerhetsskäl bytas när
profildjupet har nått ner till 2-3 mm
(4 mm för vinterdäck).
Av säkerhetsskäl rekommenderar vi
att mönsterdjupet för däcken på
samma axel inte skiljer mer än 2 mm.Det lagligt tillåtna minsta profildjupet
( 1,6 mm) har nåtts när profilen har sli‐
tits till en slitagevarnare (TWI = Tread Wear Indicator). Deras läge finns an‐
givet med markeringar på däcksidan.
Om slitaget är större fram än bak ska
framhjulen bytas mot bakhjulen med
regelbundna intervaller. Se till att hju‐
lens rotationsriktning är densamma
som tidigare.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐ rar att däcken byts efter 6 år.
Byta däck och
fälgdimension Vid användning av andra däckdimen‐ sioner än de som monteras i fabriken
måste kanske hastighetsmätaren
samt det nominella ringtrycket pro‐
grammeras om och andra ändringar
göras på bilen.
Byt dekalen med ringtryck efter byte till andra däckdimensioner.

204Bilvård9Varning
Olämpliga däck eller fälgar kan
leda till olyckor och till att typgod‐
kännandet upphör.
Hjulsidor
Använd hjulsidor och däck som god‐
känts för respektive bil och därmed
uppfyller kraven för den aktuella kom‐ binationen av hjul och däck.
Om hjulsidor och däck som inte är
godkända av tillverkaren används får
däcken inte ha någon fälgskydds‐
vulst.
Hjulsidorna får inte påverka kylningen av bromsarna.
9 Varning
Olämpliga däck eller hjulsidor kan
leda till plötslig luftförlust och däri‐ genom till olyckor.
Bilar med stålfälgar: Om du använder
låsbara hjulmuttrar kan det hända att
hjulsidorna inte kan fästas på stålfäl‐
garna.
Snökedjor
Använd snökedjor endast på fram‐
hjulen.
Snökedjor är tillåtna på däck med di‐ mensionen 225/55 R 17. Använd all‐
tid finmaskiga kedjor som inte ökar
däckmönstret och insidorna med mer
än 10 mm (inkl. kedjelåset).
Snökedjor är även tillåtna på däck
med dimensionen 245/45 R 18. An‐
vänd alltid finmaskiga kedjor som inte
ökar däckmönstret och insidorna med mer än 7 mm (inkl. kedjelåset).9 Varning
Skador kan förorsaka däckexplo‐
sion.
Användning av snökedjor är inte tillå‐
ten på kompakthjulet.
Däckreparationssats Mindre skador på däckets löpyta kan
åtgärdas med däckreparations‐
satsen.
Ta inte bort det främmande föremålet från däcket.
Däckskador som är större än 4 mm
eller som finns på däcksidan kan inte
repareras med reparationssatsen.

Bilvård2059Varning

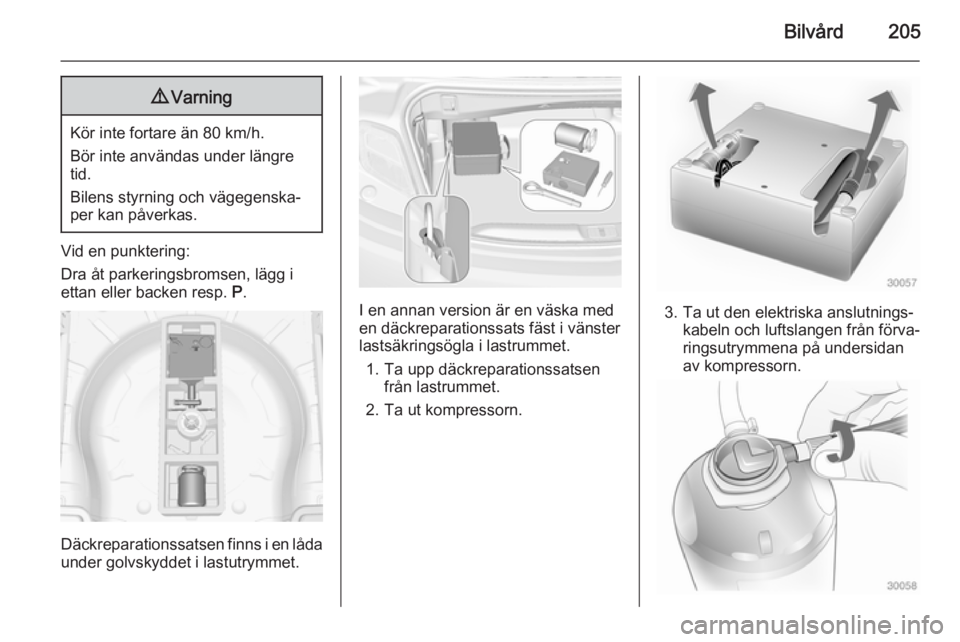

Kör inte fortare än 80 km/h.
Bör inte användas under längre
tid.
Bilens styrning och vägegenska‐
per kan påverkas.
Vid en punktering:
Dra åt parkeringsbromsen, lägg i
ettan eller backen resp. P.
Däckreparationssatsen finns i en låda
under golvskyddet i lastutrymmet.
I en annan version är en väska med
en däckreparationssats fäst i vänster
lastsäkringsögla i lastrummet.
1. Ta upp däckreparationssatsen från lastrummet.
2. Ta ut kompressorn.3. Ta ut den elektriska anslutnings‐ kabeln och luftslangen från förva‐
ringsutrymmena på undersidan
av kompressorn.

206Bilvård

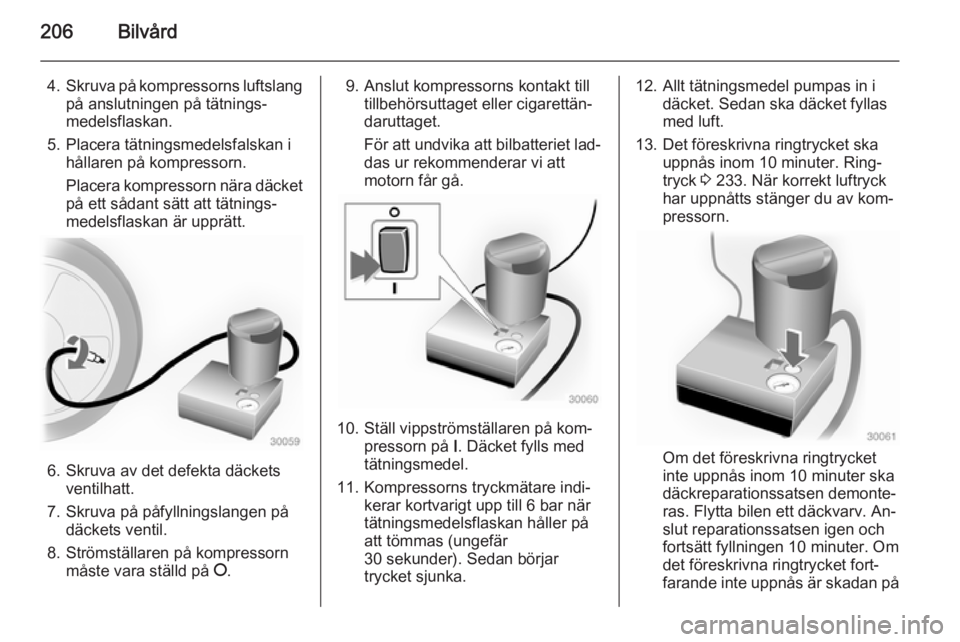

4.Skruva på kompressorns luftslang
på anslutningen på tätnings‐
medelsflaskan.
5. Placera tätningsmedelsfalskan i hållaren på kompressorn.
Placera kompressorn nära däcket på ett sådant sätt att tätnings‐
medelsflaskan är upprätt.
6. Skruva av det defekta däckets ventilhatt.
7. Skruva på påfyllningslangen på däckets ventil.
8. Strömställaren på kompressorn måste vara ställd på J.
9. Anslut kompressorns kontakt till
tillbehörsuttaget eller cigarettän‐
daruttaget.
För att undvika att bilbatteriet lad‐ das ur rekommenderar vi att
motorn får gå.
10. Ställ vippströmställaren på kom‐ pressorn på I. Däcket fylls med
tätningsmedel.
11. Kompressorns tryckmätare indi‐ kerar kortvarigt upp till 6 bar när
tätningsmedelsflaskan håller på
att tömmas (ungefär
30 sekunder). Sedan börjar trycket sjunka.
12. Allt tätningsmedel pumpas in i däcket. Sedan ska däcket fyllas
med luft.
13. Det föreskrivna ringtrycket ska uppnås inom 10 minuter. Ring‐
tryck 3 233. När korrekt luftryck
har uppnåtts stänger du av kom‐
pressorn.
Om det föreskrivna ringtrycket
inte uppnås inom 10 minuter ska däckreparationssatsen demonte‐
ras. Flytta bilen ett däckvarv. An‐
slut reparationssatsen igen och
fortsätt fyllningen 10 minuter. Om
det föreskrivna ringtrycket fort‐
farande inte uppnås är skadan på

Bilvård207

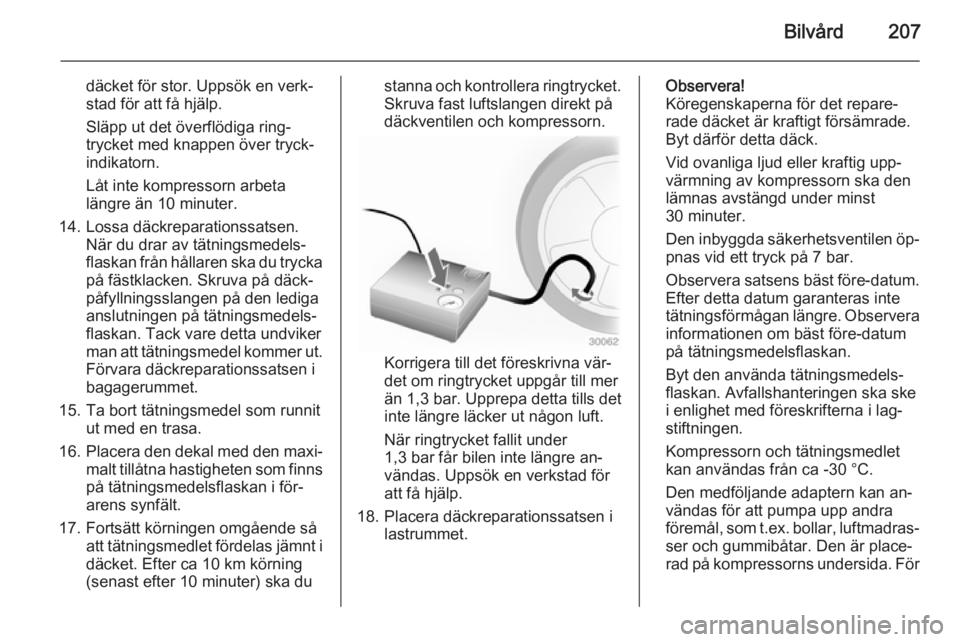

däcket för stor. Uppsök en verk‐
stad för att få hjälp.
Släpp ut det överflödiga ring‐
trycket med knappen över tryck‐
indikatorn.
Låt inte kompressorn arbeta längre än 10 minuter.
14. Lossa däckreparationssatsen. När du drar av tätningsmedels‐
flaskan från hållaren ska du trycka
på fästklacken. Skruva på däck‐
påfyllningsslangen på den lediga
anslutningen på tätningsmedels‐
flaskan. Tack vare detta undviker man att tätningsmedel kommer ut. Förvara däckreparationssatsen i
bagagerummet.
15. Ta bort tätningsmedel som runnit ut med en trasa.
16. Placera den dekal med den maxi‐
malt tillåtna hastigheten som finns på tätningsmedelsflaskan i för‐
arens synfält.
17. Fortsätt körningen omgående så att tätningsmedlet fördelas jämnt i
däcket. Efter ca 10 km körning
(senast efter 10 minuter) ska dustanna och kontrollera ringtrycket.
Skruva fast luftslangen direkt på däckventilen och kompressorn.
Korrigera till det föreskrivna vär‐
det om ringtrycket uppgår till mer
än 1,3 bar. Upprepa detta tills det
inte längre läcker ut någon luft.
När ringtrycket fallit under
1,3 bar får bilen inte längre an‐
vändas. Uppsök en verkstad för
att få hjälp.
18. Placera däckreparationssatsen i lastrummet.
Observera!
Köregenskaperna för det repare‐
rade däcket är kraftigt försämrade.
Byt därför detta däck.
Vid ovanliga ljud eller kraftig upp‐
värmning av kompressorn ska den
lämnas avstängd under minst
30 minuter.
Den inbyggda säkerhetsventilen öp‐ pnas vid ett tryck på 7 bar.
Observera satsens bäst före-datum.
Efter detta datum garanteras inte
tätningsförmågan längre. Observera informationen om bäst före-datum
på tätningsmedelsflaskan.
Byt den använda tätningsmedels‐
flaskan. Avfallshanteringen ska ske
i enlighet med föreskrifterna i lag‐
stiftningen.
Kompressorn och tätningsmedlet
kan användas från ca -30 °C.
Den medföljande adaptern kan an‐
vändas för att pumpa upp andra
föremål, som t.ex. bollar, luftmadras‐ ser och gummibåtar. Den är place‐
rad på kompressorns undersida. För

208Bilvård
att demontera den skruvar du på
kompressorns luftslang och drar bort
adaptern.
Byta hjul Vissa bilar kan ha en däckrepara‐
tionssats istället för ett reservhjul
3 204.
Förbered på följande sätt och följ an‐ visningarna:
■ Parkera bilen på en vågrät plan yta
med fast och halksäkert underlag.
Ställ framhjulen i raktframläge.
■ Dra åt parkeringsbromsen, lägg i ettan eller backen resp. P.
■ Ta ut reservhjulet 3 210.
■ Byt aldrig flera hjul samtidigt.
■ Använd domkraften endast för byte
av hjul vid punktering, inte för byte
mellan vinter och sommardäck och
vice versa.
■ Om bilen står på mjukt underlag ska ett fast underlägg (max 1 cmtjockt) placeras under domkraften.
■ Ta ut tunga föremål ur bilen innan du hissar upp den.■ I den upplyfta bilen får inga personer eller djur befinna sig.
■ Kryp inte under den upplyfta bilen.
■ Starta inte motorn när bilen är upp‐
lyft.
■ Rengör hjulmuttrar och gängor med
en ren trasa innan du monterar hju‐
let.9 Varning
Smörj inte hjulbultar, hjulmuttrar
och hjulbultskydd.
1. Lossa hjulmutterkåporna med en skruvmejsel och ta bort dem. Dra
av hjulsidan med kroken. Bilverk‐
tyg 3 198.
Lättmetallfälgar: Lossa hjulmut‐
terkåporna med en skruvmejsel
och ta bort dem. Lägg en mjuk
trasa mellan skruvmejseln och
lättmetallfälgen för att skydda fäl‐
gen.
Lättmetallfälgar med mittkåpa:
Lossa mittkåpan genom att sätta
in och dra utdragaren 3 198 i
spåret i modellemblemet.
