OPEL CASCADA 2014.5 Ohjekirja (in Finnish)

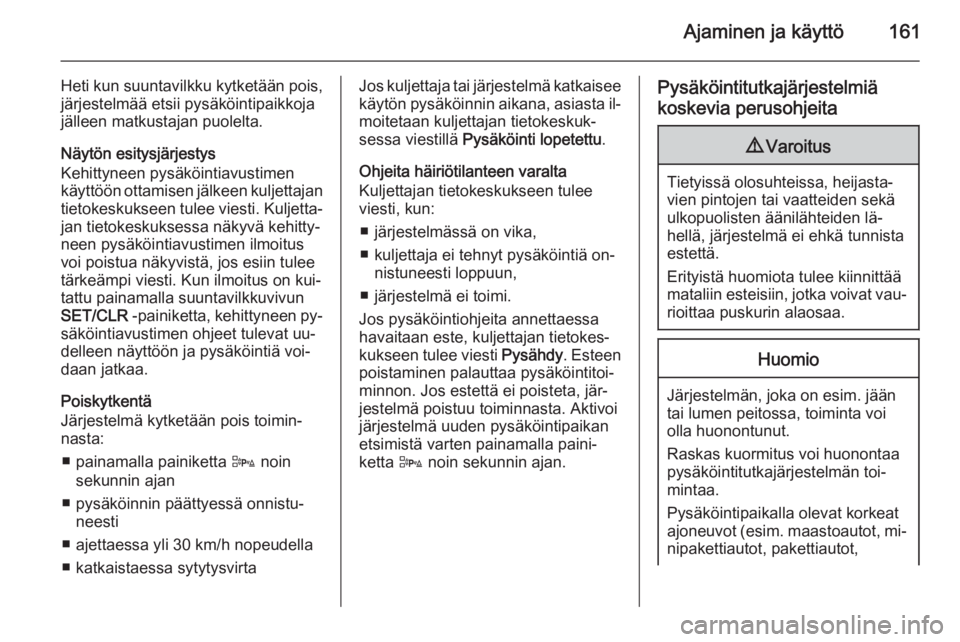

Ajaminen ja käyttö161
Heti kun suuntavilkku kytketään pois,järjestelmää etsii pysäköintipaikkoja
jälleen matkustajan puolelta.
Näytön esitysjärjestys
Kehittyneen pysäköintiavustimen
käyttöön ottamisen jälkeen kuljettajan
tietokeskukseen tulee viesti. Kuljetta‐
jan tietokeskuksessa näkyvä kehitty‐
neen pysäköintiavustimen ilmoitus
voi poistua näkyvistä, jos esiin tulee
tärkeämpi viesti. Kun ilmoitus on kui‐
tattu painamalla suuntavilkkuvivun
SET/CLR -painiketta, kehittyneen py‐
säköintiavustimen ohjeet tulevat uu‐
delleen näyttöön ja pysäköintiä voi‐
daan jatkaa.
Poiskytkentä
Järjestelmä kytketään pois toimin‐
nasta:
■ painamalla painiketta D noin
sekunnin ajan
■ pysäköinnin päättyessä onnistu‐ neesti
■ ajettaessa yli 30 km/h nopeudella
■ katkaistaessa sytytysvirtaJos kuljettaja tai järjestelmä katkaisee käytön pysäköinnin aikana, asiasta il‐
moitetaan kuljettajan tietokeskuk‐
sessa viestillä Pysäköinti lopetettu .
Ohjeita häiriötilanteen varalta Kuljettajan tietokeskukseen tulee
viesti, kun:
■ järjestelmässä on vika,
■ kuljettaja ei tehnyt pysäköintiä on‐ nistuneesti loppuun,
■ järjestelmä ei toimi.
Jos pysäköintiohjeita annettaessa
havaitaan este, kuljettajan tietokes‐
kukseen tulee viesti Pysähdy. Esteen
poistaminen palauttaa pysäköintitoi‐
minnon. Jos estettä ei poisteta, jär‐
jestelmä poistuu toiminnasta. Aktivoi
järjestelmä uuden pysäköintipaikan
etsimistä varten painamalla paini‐
ketta D noin sekunnin ajan.Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lä‐
hellä, järjestelmä ei ehkä tunnista
estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat vau‐ rioittaa puskurin alaosaa.
Huomio
Järjestelmän, joka on esim. jään
tai lumen peitossa, toiminta voi
olla huonontunut.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän toi‐
mintaa.
Pysäköintipaikalla olevat korkeat
ajoneuvot (esim. maastoautot, mi‐ nipakettiautot, pakettiautot,

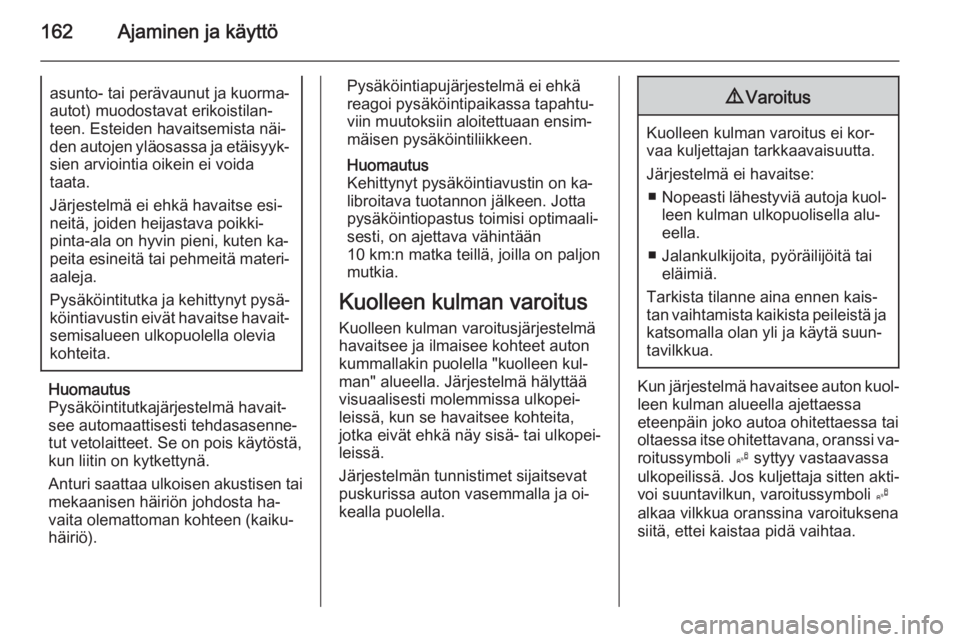

162Ajaminen ja käyttöasunto- tai perävaunut ja kuorma-
autot) muodostavat erikoistilan‐
teen. Esteiden havaitsemista näi‐
den autojen yläosassa ja etäisyyk‐ sien arviointia oikein ei voida
taata.
Järjestelmä ei ehkä havaitse esi‐
neitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, kuten ka‐
peita esineitä tai pehmeitä materi‐
aaleja.
Pysäköintitutka ja kehittynyt pysä‐ köintiavustin eivät havaitse havait‐ semisalueen ulkopuolella oleviakohteita.
Huomautus
Pysäköintitutkajärjestelmä havait‐ see automaattisesti tehdasasenne‐
tut vetolaitteet. Se on pois käytöstä,
kun liitin on kytkettynä.
Anturi saattaa ulkoisen akustisen tai
mekaanisen häiriön johdosta ha‐
vaita olemattoman kohteen (kaiku‐
häiriö).
Pysäköintiapujärjestelmä ei ehkä
reagoi pysäköintipaikassa tapahtu‐
viin muutoksiin aloitettuaan ensim‐
mäisen pysäköintiliikkeen.
Huomautus
Kehittynyt pysäköintiavustin on ka‐
libroitava tuotannon jälkeen. Jotta
pysäköintiopastus toimisi optimaali‐
sesti, on ajettava vähintään
10 km:n matka teillä, joilla on paljon
mutkia.
Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen kul‐
man" alueella. Järjestelmä hälyttää
visuaalisesti molemmissa ulkopei‐
leissä, kun se havaitsee kohteita,
jotka eivät ehkä näy sisä- tai ulkopei‐
leissä.
Järjestelmän tunnistimet sijaitsevat
puskurissa auton vasemmalla ja oi‐
kealla puolella.9 Varoitus
Kuolleen kulman varoitus ei kor‐
vaa kuljettajan tarkkaavaisuutta.
Järjestelmä ei havaitse: ■ Nopeasti lähestyviä autoja kuol‐
leen kulman ulkopuolisella alu‐
eella.
■ Jalankulkijoita, pyöräilijöitä tai eläimiä.
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee auton kuol‐
leen kulman alueella ajettaessa
eteenpäin joko autoa ohitettaessa tai
oltaessa itse ohitettavana, oranssi va‐ roitussymboli B syttyy vastaavassa
ulkopeilissä. Jos kuljettaja sitten akti‐
voi suuntavilkun, varoitussymboli B
alkaa vilkkua oranssina varoituksena
siitä, ettei kaistaa pidä vaihtaa.

Ajaminen ja käyttö163
Kuolleen kulman varoitus on toimin‐
nassa 10 km/h - 140 km/h nopeuk‐
silla. Ajaminen yli 140 km/h:n nopeu‐
della kytkee järjestelmän pois päältä,
himmeät varoitussymbolit B ilmaise‐
vat tämän molemmissa ulkopeileissä.
Nopeuden alentaminen takaisin tä‐
män rajan alapuolelle sammuttaa va‐ roitussymbolit. Jos sen jälkeen havai‐
taan auto kuolleen kulman alueella,
varoitussymbolit B syttyvät normaa‐
listi vastaavalla puolella.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Järjestelmä voidaan kytkeä päälle tai
pois infonäytön valikossa Asetukset,
auton räätälöinti 3 102.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa.
Havaintovyöhykkeet Järjestelmän tunnistimet kattavat
noin 3 metrin alueen auton molem‐
milla puolilla. Tämä vyöhyke alkaa
molemmista ulkopeileistä ja ulottuu
taaksepäin noin 3 metriä. Vyöhyk‐
keen korkeus on noin 0,5 metrin ja
2 metrin välillä maasta mitattuna.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten kai‐
teet, tolpat, reunakivet, seinät ja pal‐
kit. Pysäköityjä tai vastaantulevia au‐
toja ei tunnisteta.
Ohjeita häiriötilanteen varalta
Joitakin hälytyksiä voi jäädä väliin normaaliolosuhteissa.Kuolleen kulman varoitus ei toimi, jos takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan
peitossa. Puhdistusohjeet 3 218.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä olo‐
suhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Käänny
korjaamon puoleen.
Takakamera Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton ta‐
kana olevasta alueesta.
Kameran kuva näkyy värillisessä in‐
fonäytössä.

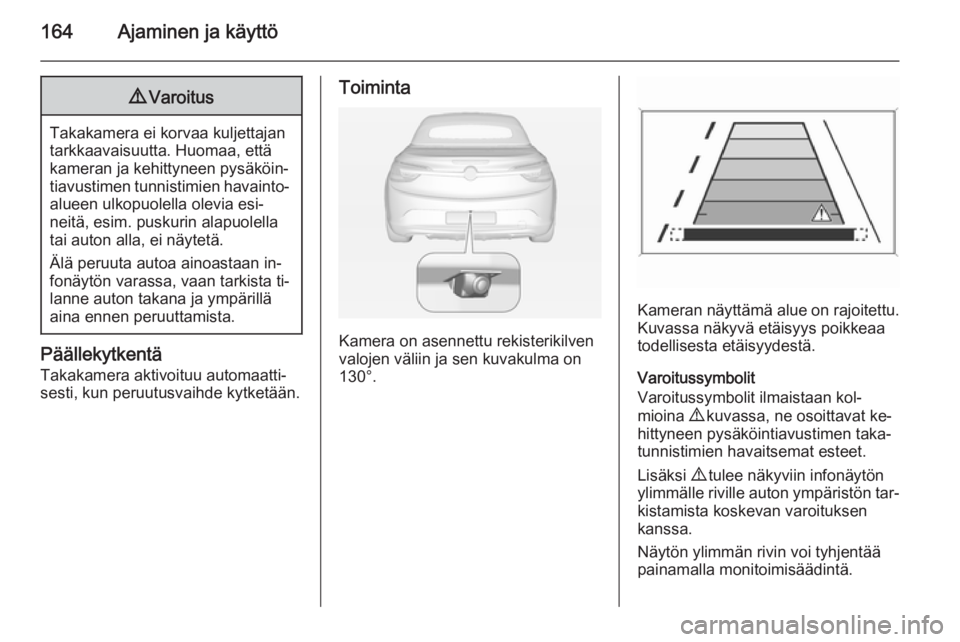

164Ajaminen ja käyttö9Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐ alueen ulkopuolella olevia esi‐
neitä, esim. puskurin alapuolella
tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan in‐
fonäytön varassa, vaan tarkista ti‐ lanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera on asennettu rekisterikilven
valojen väliin ja sen kuvakulma on
130°.
Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Varoitussymbolit
Varoitussymbolit ilmaistaan kol‐
mioina 9 kuvassa, ne osoittavat ke‐
hittyneen pysäköintiavustimen taka‐
tunnistimien havaitsemat esteet.
Lisäksi 9 tulee näkyviin infonäytön
ylimmälle riville auton ympäristön tar‐
kistamista koskevan varoituksen
kanssa.
Näytön ylimmän rivin voi tyhjentää
painamalla monitoimisäädintä.

Ajaminen ja käyttö165

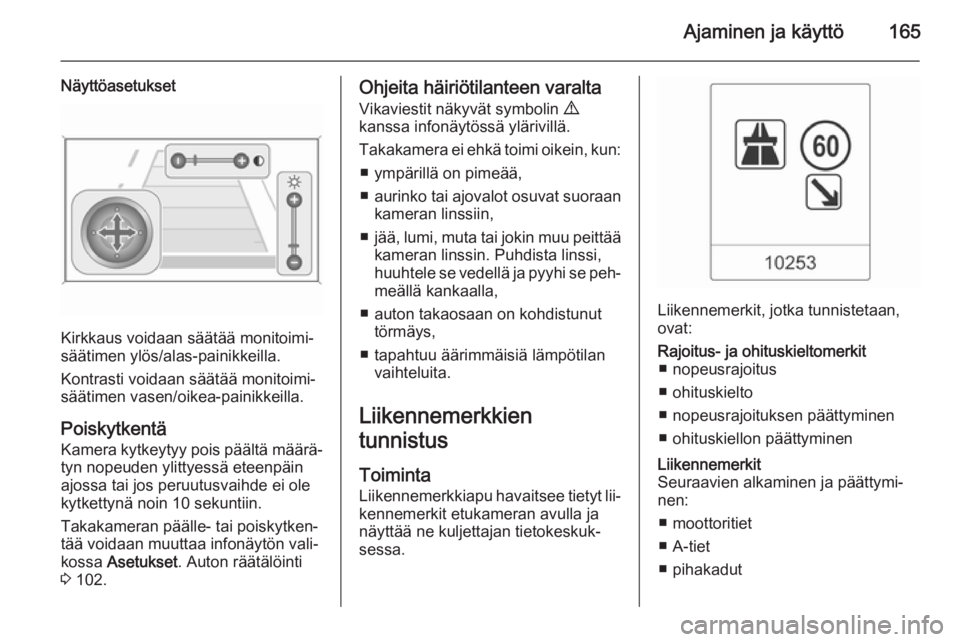

Näyttöasetukset
Kirkkaus voidaan säätää monitoimi‐
säätimen ylös/alas-painikkeilla.
Kontrasti voidaan säätää monitoimi‐
säätimen vasen/oikea-painikkeilla.
Poiskytkentä Kamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 10 sekuntiin.
Takakameran päälle- tai poiskytken‐
tää voidaan muuttaa infonäytön vali‐
kossa Asetukset . Auton räätälöinti
3 102.
Ohjeita häiriötilanteen varalta
Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ■ ympärillä on pimeää,
■ aurinko tai ajovalot osuvat suoraan
kameran linssiin,
■ jää, lumi, muta tai jokin muu peittää
kameran linssin. Puhdista linssi,
huuhtele se vedellä ja pyyhi se peh‐
meällä kankaalla,
■ auton takaosaan on kohdistunut törmäys,
■ tapahtuu äärimmäisiä lämpötilan vaihteluita.
Liikennemerkkien
tunnistus
Toiminta
Liikennemerkkiapu havaitsee tietyt lii‐ kennemerkit etukameran avulla ja
näyttää ne kuljettajan tietokeskuk‐
sessa.
Liikennemerkit, jotka tunnistetaan,
ovat:
Rajoitus- ja ohituskieltomerkit ■ nopeusrajoitus
■ ohituskielto
■ nopeusrajoituksen päättyminen
■ ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
■ moottoritiet
■ A-tiet
■ pihakadut

166Ajaminen ja käyttö

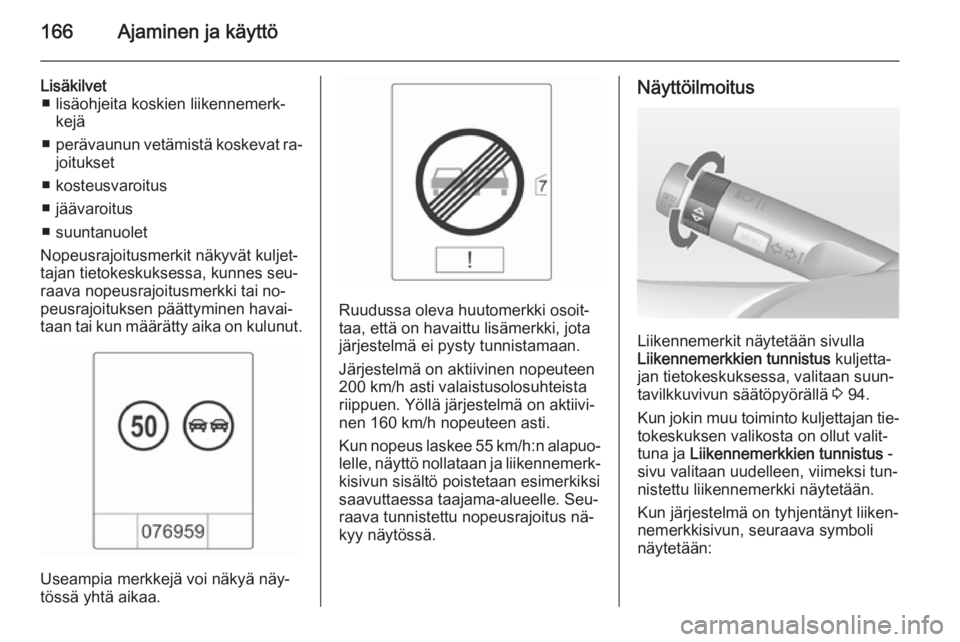

Lisäkilvet■ lisäohjeita koskien liikennemerk‐ kejä
■ perävaunun vetämistä koskevat ra‐
joitukset
■ kosteusvaroitus
■ jäävaroitus
■ suuntanuolet
Nopeusrajoitusmerkit näkyvät kuljet‐
tajan tietokeskuksessa, kunnes seu‐
raava nopeusrajoitusmerkki tai no‐
peusrajoituksen päättyminen havai‐
taan tai kun määrätty aika on kulunut.
Useampia merkkejä voi näkyä näy‐
tössä yhtä aikaa.
Ruudussa oleva huutomerkki osoit‐
taa, että on havaittu lisämerkki, jota
järjestelmä ei pysty tunnistamaan.
Järjestelmä on aktiivinen nopeuteen
200 km/h asti valaistusolosuhteista
riippuen. Yöllä järjestelmä on aktiivi‐
nen 160 km/h nopeuteen asti.
Kun nopeus laskee 55 km/h:n alapuo‐
lelle, näyttö nollataan ja liikennemerk‐ kisivun sisältö poistetaan esimerkiksi
saavuttaessa taajama-alueelle. Seu‐
raava tunnistettu nopeusrajoitus nä‐
kyy näytössä.
Näyttöilmoitus
Liikennemerkit näytetään sivulla
Liikennemerkkien tunnistus kuljetta‐
jan tietokeskuksessa, valitaan suun‐ tavilkkuvivun säätöpyörällä 3 94.
Kun jokin muu toiminto kuljettajan tie‐
tokeskuksen valikosta on ollut valit‐
tuna ja Liikennemerkkien tunnistus -
sivu valitaan uudelleen, viimeksi tun‐ nistettu liikennemerkki näytetään.
Kun järjestelmä on tyhjentänyt liiken‐
nemerkkisivun, seuraava symboli
näytetään:

Ajaminen ja käyttö167

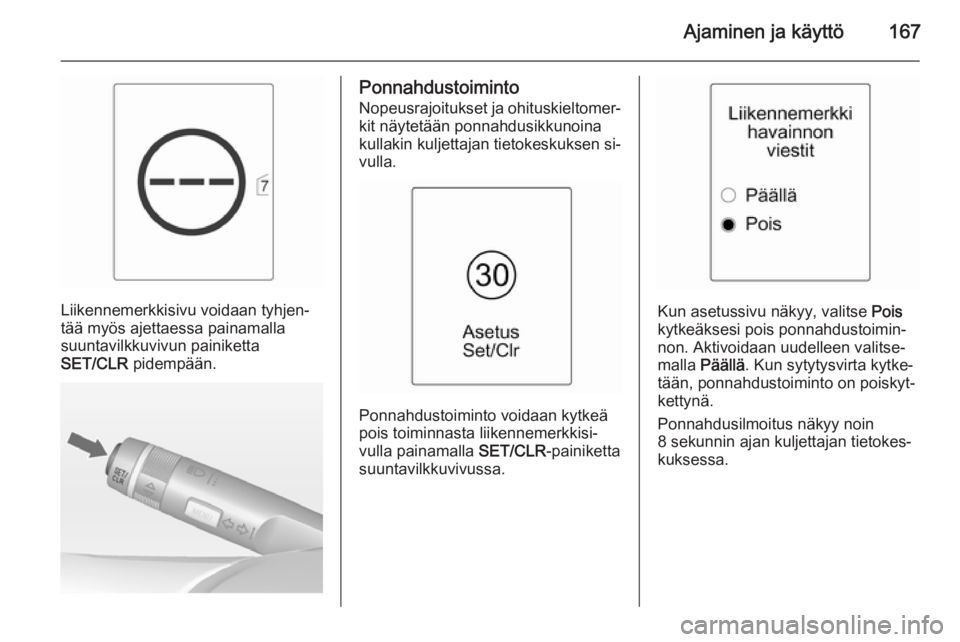

Liikennemerkkisivu voidaan tyhjen‐
tää myös ajettaessa painamalla
suuntavilkkuvivun painiketta
SET/CLR pidempään.
Ponnahdustoiminto
Nopeusrajoitukset ja ohituskieltomer‐ kit näytetään ponnahdusikkunoina
kullakin kuljettajan tietokeskuksen si‐
vulla.
Ponnahdustoiminto voidaan kytkeä
pois toiminnasta liikennemerkkisi‐
vulla painamalla SET/CLR-painiketta
suuntavilkkuvivussa.
Kun asetussivu näkyy, valitse Pois
kytkeäksesi pois ponnahdustoimin‐
non. Aktivoidaan uudelleen valitse‐
malla Päällä . Kun sytytysvirta kytke‐
tään, ponnahdustoiminto on poiskyt‐
kettynä.
Ponnahdusilmoitus näkyy noin
8 sekunnin ajan kuljettajan tietokes‐
kuksessa.

168Ajaminen ja käyttö

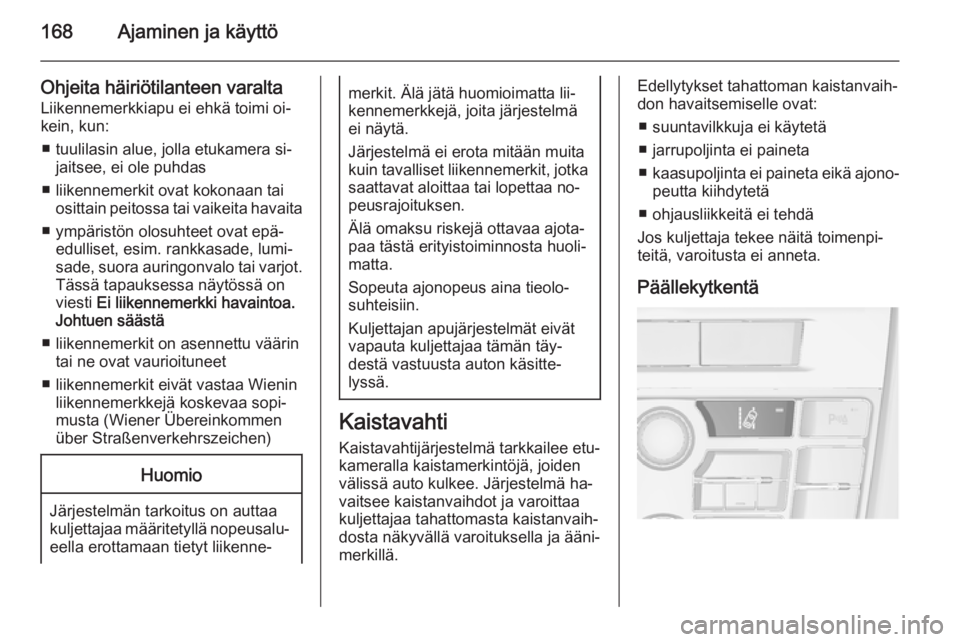

Ohjeita häiriötilanteen varaltaLiikennemerkkiapu ei ehkä toimi oi‐
kein, kun:
■ tuulilasin alue, jolla etukamera si‐ jaitsee, ei ole puhdas
■ liikennemerkit ovat kokonaan tai osittain peitossa tai vaikeita havaita
■ ympäristön olosuhteet ovat epä‐ edulliset, esim. rankkasade, lumi‐
sade, suora auringonvalo tai varjot. Tässä tapauksessa näytössä on
viesti Ei liikennemerkki havaintoa.
Johtuen säästä
■ liikennemerkit on asennettu väärin tai ne ovat vaurioituneet
■ liikennemerkit eivät vastaa Wienin liikennemerkkejä koskevaa sopi‐
musta (Wiener Übereinkommen
über Straßenverkehrszeichen)Huomio
Järjestelmän tarkoitus on auttaa
kuljettajaa määritetyllä nopeusalu‐ eella erottamaan tietyt liikenne‐
merkit. Älä jätä huomioimatta lii‐
kennemerkkejä, joita järjestelmä
ei näytä.
Järjestelmä ei erota mitään muita
kuin tavalliset liikennemerkit, jotka saattavat aloittaa tai lopettaa no‐
peusrajoituksen.
Älä omaksu riskejä ottavaa ajota‐
paa tästä erityistoiminnosta huoli‐
matta.
Sopeuta ajonopeus aina tieolo‐
suhteisiin.
Kuljettajan apujärjestelmät eivät vapauta kuljettajaa tämän täy‐
destä vastuusta auton käsitte‐
lyssä.
Kaistavahti
Kaistavahtijärjestelmä tarkkailee etu‐
kameralla kaistamerkintöjä, joiden
välissä auto kulkee. Järjestelmä ha‐
vaitsee kaistanvaihdot ja varoittaa
kuljettajaa tahattomasta kaistanvaih‐
dosta näkyvällä varoituksella ja ääni‐
merkillä.
Edellytykset tahattoman kaistanvaih‐
don havaitsemiselle ovat:
■ suuntavilkkuja ei käytetä
■ jarrupoljinta ei paineta
■ kaasupoljinta ei paineta eikä ajono‐
peutta kiihdytetä
■ ohjausliikkeitä ei tehdä
Jos kuljettaja tekee näitä toimenpi‐
teitä, varoitusta ei anneta.
Päällekytkentä

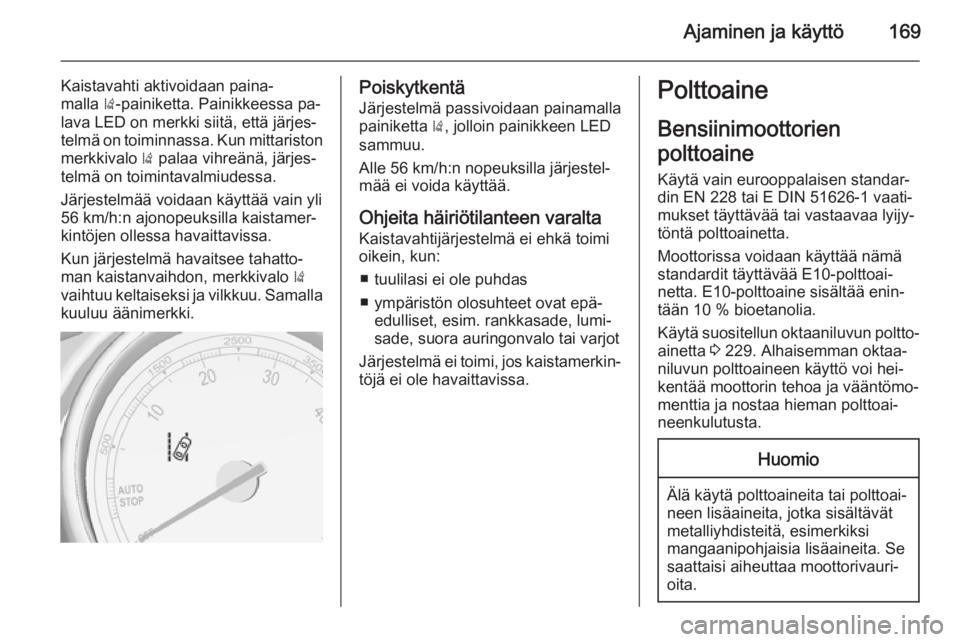

Ajaminen ja käyttö169
Kaistavahti aktivoidaan paina‐
malla )-painiketta. Painikkeessa pa‐
lava LED on merkki siitä, että järjes‐
telmä on toiminnassa. Kun mittariston
merkkivalo ) palaa vihreänä, järjes‐
telmä on toimintavalmiudessa.
Järjestelmää voidaan käyttää vain yli
56 km/h:n ajonopeuksilla kaistamer‐ kintöjen ollessa havaittavissa.
Kun järjestelmä havaitsee tahatto‐
man kaistanvaihdon, merkkivalo )
vaihtuu keltaiseksi ja vilkkuu. Samalla kuuluu äänimerkki.Poiskytkentä
Järjestelmä passivoidaan painamalla
painiketta ), jolloin painikkeen LED
sammuu.
Alle 56 km/h:n nopeuksilla järjestel‐
mää ei voida käyttää.
Ohjeita häiriötilanteen varalta Kaistavahtijärjestelmä ei ehkä toimi
oikein, kun:
■ tuulilasi ei ole puhdas
■ ympäristön olosuhteet ovat epä‐ edulliset, esim. rankkasade, lumi‐
sade, suora auringonvalo tai varjot
Järjestelmä ei toimi, jos kaistamerkin‐
töjä ei ole havaittavissa.Polttoaine
Bensiinimoottorien
polttoaine Käytä vain eurooppalaisen standar‐
din EN 228 tai E DIN 51626-1 vaati‐
mukset täyttävää tai vastaavaa lyijy‐
töntä polttoainetta.
Moottorissa voidaan käyttää nämä
standardit täyttävää E10-polttoai‐
netta. E10-polttoaine sisältää enin‐
tään 10 % bioetanolia.
Käytä suositellun oktaaniluvun poltto‐
ainetta 3 229. Alhaisemman oktaa‐
niluvun polttoaineen käyttö voi hei‐
kentää moottorin tehoa ja vääntömo‐
menttia ja nostaa hieman polttoai‐
neenkulutusta.Huomio
Älä käytä polttoaineita tai polttoai‐
neen lisäaineita, jotka sisältävät
metalliyhdisteitä, esimerkiksi
mangaanipohjaisia lisäaineita. Se
saattaisi aiheuttaa moottorivauri‐
oita.

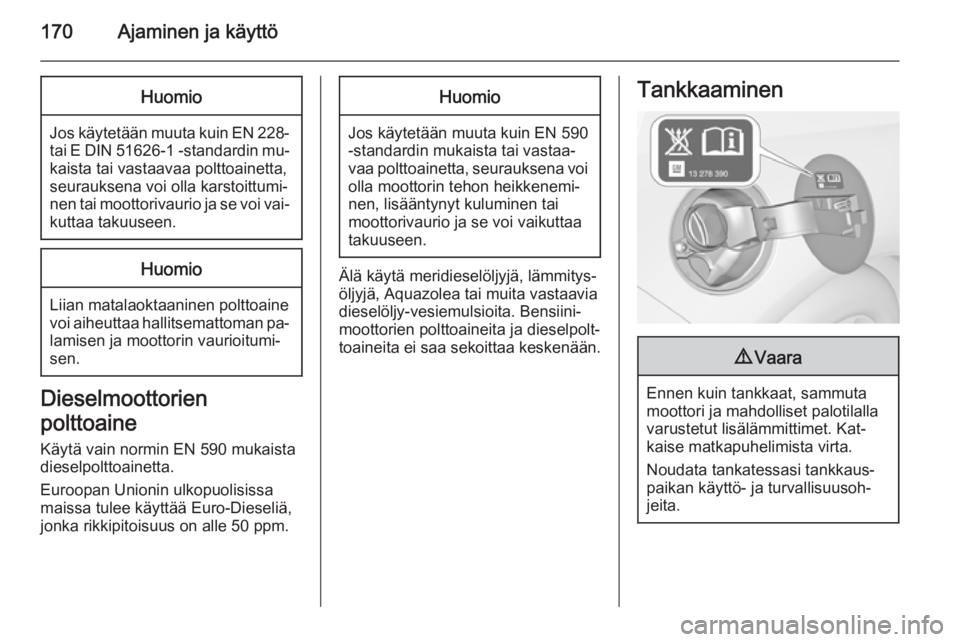

170Ajaminen ja käyttöHuomio
Jos käytetään muuta kuin EN 228-
tai E DIN 51626-1 -standardin mu‐ kaista tai vastaavaa polttoainetta,seurauksena voi olla karstoittumi‐nen tai moottorivaurio ja se voi vai‐ kuttaa takuuseen.
Huomio
Liian matalaoktaaninen polttoaine
voi aiheuttaa hallitsemattoman pa‐ lamisen ja moottorin vaurioitumi‐
sen.
Dieselmoottorien
polttoaine Käytä vain normin EN 590 mukaista
dieselpolttoainetta.
Euroopan Unionin ulkopuolisissa
maissa tulee käyttää Euro-Dieseliä, jonka rikkipitoisuus on alle 50 ppm.
Huomio
Jos käytetään muuta kuin EN 590
-standardin mukaista tai vastaa‐
vaa polttoainetta, seurauksena voi olla moottorin tehon heikkenemi‐
nen, lisääntynyt kuluminen tai
moottorivaurio ja se voi vaikuttaa
takuuseen.
Älä käytä meridieselöljyjä, lämmitys‐ öljyjä, Aquazolea tai muita vastaavia
dieselöljy-vesiemulsioita. Bensiini‐
moottorien polttoaineita ja dieselpolt‐
toaineita ei saa sekoittaa keskenään.
Tankkaaminen9 Vaara
Ennen kuin tankkaat, sammuta
moottori ja mahdolliset palotilalla
varustetut lisälämmittimet. Kat‐
kaise matkapuhelimista virta.
Noudata tankatessasi tankkaus‐
paikan käyttö- ja turvallisuusoh‐
jeita.
