OPEL CASCADA 2014.5 Ohjekirja (in Finnish)

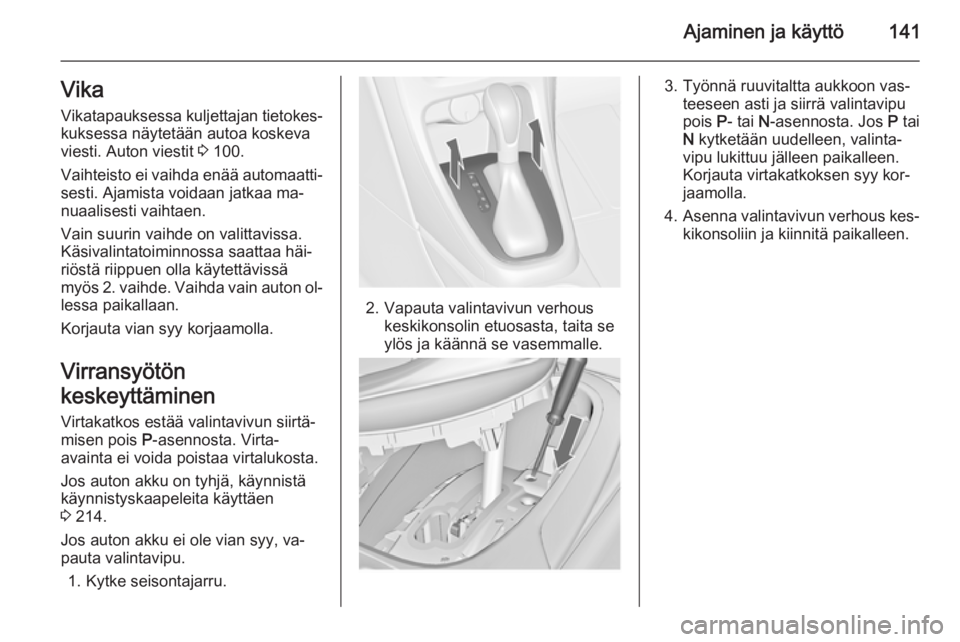

Ajaminen ja käyttö141VikaVikatapauksessa kuljettajan tietokes‐
kuksessa näytetään autoa koskeva
viesti. Auton viestit 3 100.
Vaihteisto ei vaihda enää automaatti‐
sesti. Ajamista voidaan jatkaa ma‐
nuaalisesti vaihtaen.
Vain suurin vaihde on valittavissa.
Käsivalintatoiminnossa saattaa häi‐
riöstä riippuen olla käytettävissä
myös 2. vaihde. Vaihda vain auton ol‐ lessa paikallaan.
Korjauta vian syy korjaamolla.
Virransyötön
keskeyttäminen
Virtakatkos estää valintavivun siirtä‐ misen pois P-asennosta. Virta-
avainta ei voida poistaa virtalukosta.
Jos auton akku on tyhjä, käynnistä
käynnistyskaapeleita käyttäen
3 214.
Jos auton akku ei ole vian syy, va‐
pauta valintavipu.
1. Kytke seisontajarru.
2. Vapauta valintavivun verhous keskikonsolin etuosasta, taita se
ylös ja käännä se vasemmalle.
3. Työnnä ruuvitaltta aukkoon vas‐ teeseen asti ja siirrä valintavipu
pois P- tai N-asennosta. Jos P tai
N kytketään uudelleen, valinta‐
vipu lukittuu jälleen paikalleen.
Korjauta virtakatkoksen syy kor‐
jaamolla.
4. Asenna valintavivun verhous kes‐
kikonsoliin ja kiinnitä paikalleen.

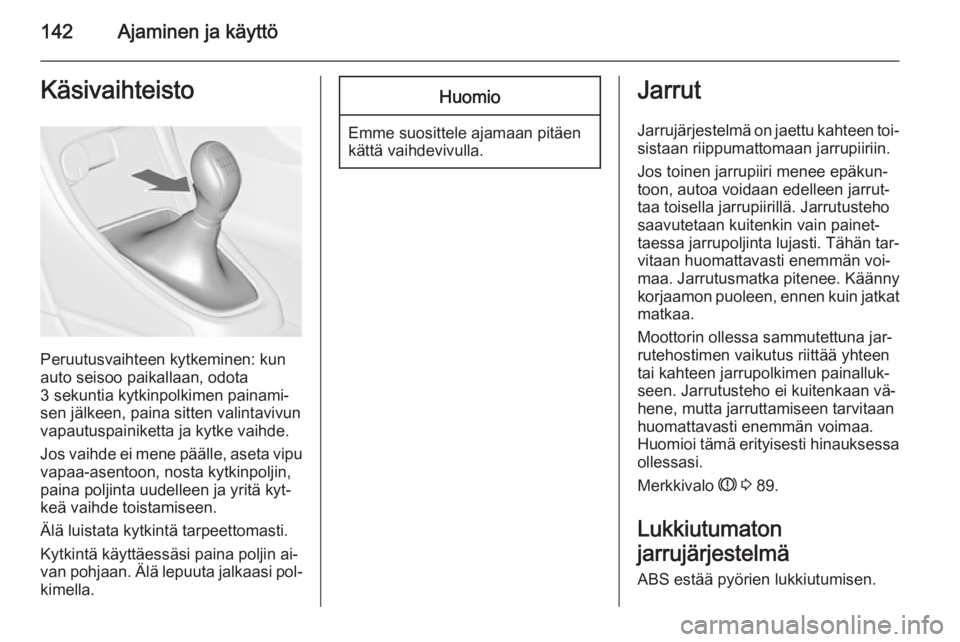

142Ajaminen ja käyttöKäsivaihteisto
Peruutusvaihteen kytkeminen: kun
auto seisoo paikallaan, odota
3 sekuntia kytkinpolkimen painami‐
sen jälkeen, paina sitten valintavivun
vapautuspainiketta ja kytke vaihde.
Jos vaihde ei mene päälle, aseta vipu
vapaa-asentoon, nosta kytkinpoljin,
paina poljinta uudelleen ja yritä kyt‐
keä vaihde toistamiseen.
Älä luistata kytkintä tarpeettomasti.
Kytkintä käyttäessäsi paina poljin ai‐
van pohjaan. Älä lepuuta jalkaasi pol‐ kimella.
Huomio
Emme suosittele ajamaan pitäen
kättä vaihdevivulla.
Jarrut
Jarrujärjestelmä on jaettu kahteen toi‐
sistaan riippumattomaan jarrupiiriin.
Jos toinen jarrupiiri menee epäkun‐
toon, autoa voidaan edelleen jarrut‐
taa toisella jarrupiirillä. Jarrutusteho
saavutetaan kuitenkin vain painet‐
taessa jarrupoljinta lujasti. Tähän tar‐
vitaan huomattavasti enemmän voi‐
maa. Jarrutusmatka pitenee. Käänny
korjaamon puoleen, ennen kuin jatkat
matkaa.
Moottorin ollessa sammutettuna jar‐
rutehostimen vaikutus riittää yhteen
tai kahteen jarrupolkimen painalluk‐
seen. Jarrutusteho ei kuitenkaan vä‐
hene, mutta jarruttamiseen tarvitaan
huomattavasti enemmän voimaa.
Huomioi tämä erityisesti hinauksessa ollessasi.
Merkkivalo R 3 89.
Lukkiutumaton
jarrujärjestelmä ABS estää pyörien lukkiutumisen.

Ajaminen ja käyttö143

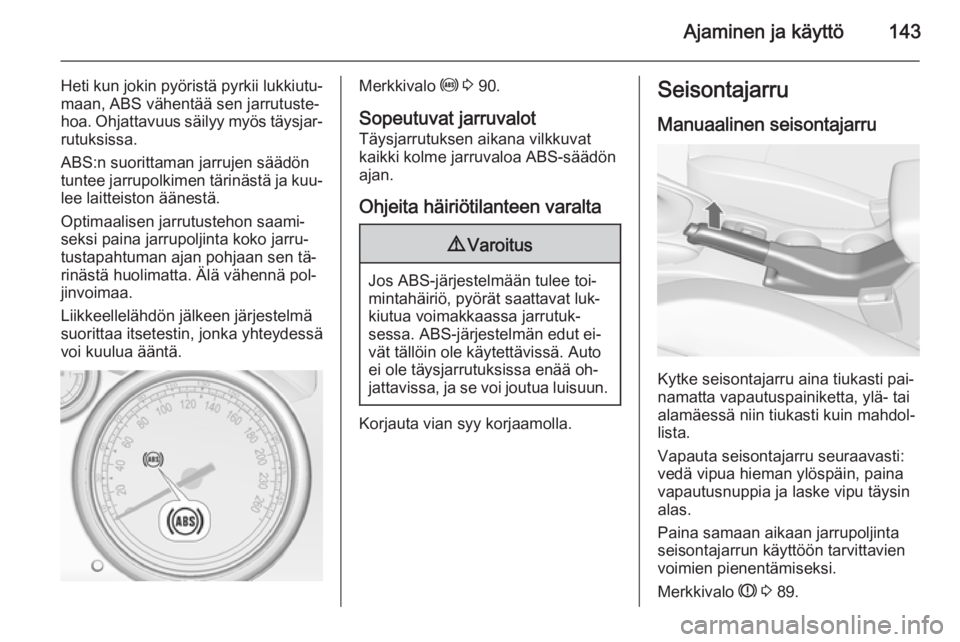

Heti kun jokin pyöristä pyrkii lukkiutu‐
maan, ABS vähentää sen jarrutuste‐
hoa. Ohjattavuus säilyy myös täysjar‐
rutuksissa.
ABS:n suorittaman jarrujen säädön
tuntee jarrupolkimen tärinästä ja kuu‐
lee laitteiston äänestä.
Optimaalisen jarrutustehon saami‐
seksi paina jarrupoljinta koko jarru‐
tustapahtuman ajan pohjaan sen tä‐
rinästä huolimatta. Älä vähennä pol‐
jinvoimaa.
Liikkeellelähdön jälkeen järjestelmä suorittaa itsetestin, jonka yhteydessä
voi kuulua ääntä.Merkkivalo u 3 90.
Sopeutuvat jarruvalot Täysjarrutuksen aikana vilkkuvat
kaikki kolme jarruvaloa ABS-säädön
ajan.
Ohjeita häiriötilanteen varalta9 Varoitus
Jos ABS-järjestelmään tulee toi‐
mintahäiriö, pyörät saattavat luk‐
kiutua voimakkaassa jarrutuk‐
sessa. ABS-järjestelmän edut ei‐
vät tällöin ole käytettävissä. Auto
ei ole täysjarrutuksissa enää oh‐
jattavissa, ja se voi joutua luisuun.
Korjauta vian syy korjaamolla.
Seisontajarru
Manuaalinen seisontajarru
Kytke seisontajarru aina tiukasti pai‐
namatta vapautuspainiketta, ylä- tai alamäessä niin tiukasti kuin mahdol‐
lista.
Vapauta seisontajarru seuraavasti:
vedä vipua hieman ylöspäin, paina
vapautusnuppia ja laske vipu täysin
alas.
Paina samaan aikaan jarrupoljinta
seisontajarrun käyttöön tarvittavien
voimien pienentämiseksi.
Merkkivalo R 3 89.

144Ajaminen ja käyttö

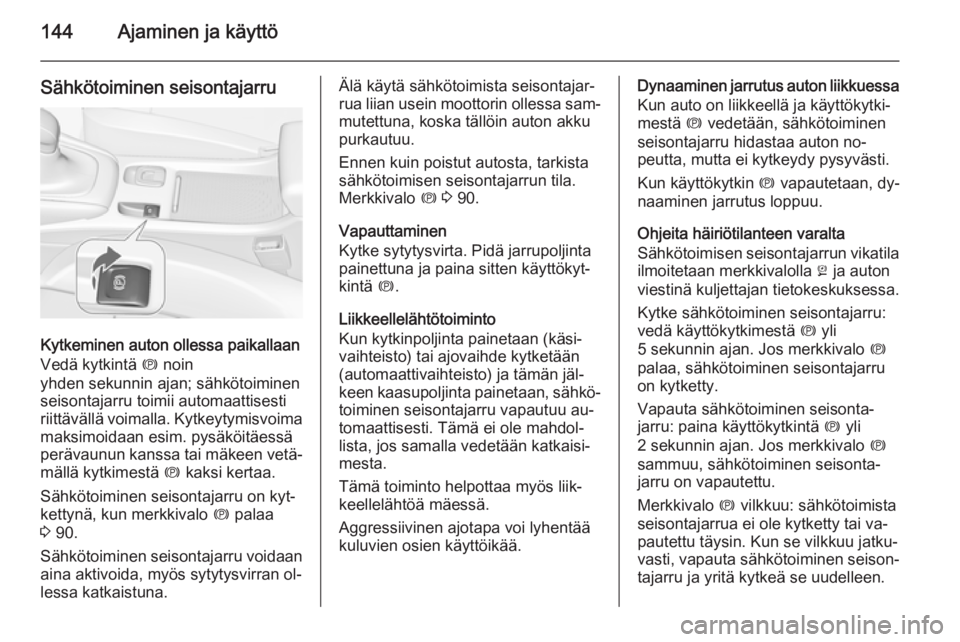

Sähkötoiminen seisontajarru
Kytkeminen auton ollessa paikallaan
Vedä kytkintä m noin
yhden sekunnin ajan; sähkötoiminen
seisontajarru toimii automaattisesti
riittävällä voimalla. Kytkeytymisvoima maksimoidaan esim. pysäköitäessä
perävaunun kanssa tai mäkeen vetä‐
mällä kytkimestä m kaksi kertaa.
Sähkötoiminen seisontajarru on kyt‐
kettynä, kun merkkivalo m palaa
3 90.
Sähkötoiminen seisontajarru voidaan
aina aktivoida, myös sytytysvirran ol‐
lessa katkaistuna.
Älä käytä sähkötoimista seisontajar‐
rua liian usein moottorin ollessa sam‐
mutettuna, koska tällöin auton akku
purkautuu.
Ennen kuin poistut autosta, tarkista
sähkötoimisen seisontajarrun tila.
Merkkivalo m 3 90.
Vapauttaminen
Kytke sytytysvirta. Pidä jarrupoljinta
painettuna ja paina sitten käyttökyt‐
kintä m.
Liikkeellelähtötoiminto
Kun kytkinpoljinta painetaan (käsi‐
vaihteisto) tai ajovaihde kytketään
(automaattivaihteisto) ja tämän jäl‐
keen kaasupoljinta painetaan, sähkö‐ toiminen seisontajarru vapautuu au‐
tomaattisesti. Tämä ei ole mahdol‐
lista, jos samalla vedetään katkaisi‐
mesta.
Tämä toiminto helpottaa myös liik‐
keellelähtöä mäessä.
Aggressiivinen ajotapa voi lyhentää
kuluvien osien käyttöikää.Dynaaminen jarrutus auton liikkuessa
Kun auto on liikkeellä ja käyttökytki‐
mestä m vedetään, sähkötoiminen
seisontajarru hidastaa auton no‐
peutta, mutta ei kytkeydy pysyvästi.
Kun käyttökytkin m vapautetaan, dy‐
naaminen jarrutus loppuu.
Ohjeita häiriötilanteen varalta
Sähkötoimisen seisontajarrun vikatila
ilmoitetaan merkkivalolla j ja auton
viestinä kuljettajan tietokeskuksessa.
Kytke sähkötoiminen seisontajarru:
vedä käyttökytkimestä m yli
5 sekunnin ajan. Jos merkkivalo m
palaa, sähkötoiminen seisontajarru
on kytketty.
Vapauta sähkötoiminen seisonta‐
jarru: paina käyttökytkintä m yli
2 sekunnin ajan. Jos merkkivalo m
sammuu, sähkötoiminen seisonta‐ jarru on vapautettu.
Merkkivalo m vilkkuu: sähkötoimista
seisontajarrua ei ole kytketty tai va‐
pautettu täysin. Kun se vilkkuu jatku‐
vasti, vapauta sähkötoiminen seison‐
tajarru ja yritä kytkeä se uudelleen.

Ajaminen ja käyttö145JarrutusapuKun jarrupoljinta painetaan nopeasti
ja voimakkaasti, jarrutusvoima on au‐ tomaattisesti suurimmillaan (täysjar‐
rutus).
Paina jarrupoljinta tasaisesti koko
täysjarrutuksen ajan. Kun jarrupoljin
vapautetaan, jarrutusvoima vähenee.
Mäkilähtöapu
Järjestelmä auttaa estämään auton
tahattoman liikkumisen lähdettäessä
liikkeelle mäestä.
Kun jarrupoljin vapautetaan mäkeen
pysähtymisen jälkeen, jarrut jäävät
päälle vielä kahdeksi sekunniksi. Jar‐
rut vapautuvat automaattisesti, kun
auton nopeus alkaa kasvaa.
Mäkilähtöapu ei ole aktiivinen Autos‐
top-toiminnon aikana.Alustanohjausjärjestel‐
mät
Luistonestojärjestelmä Luistonestojärjestelmä (Traction
Control system, TC) on osa elektro‐
nista ajonvakautusjärjestelmää
(ESC) 3 146.
TC parantaa tarvittaessa ajovakautta
tienpinnan tyypistä tai renkaiden pi‐
dosta riippumatta estämällä vetävien
pyörien luistamisen.
Heti kun vetävät pyörät alkavat luis‐
taa, moottorin tehoa alennetaan ja
eniten luistavaa pyörää jarrutetaan
erikseen. Tämä parantaa auton ajo‐
vakavuutta huomattavasti myös liuk‐
kaalla tienpinnalla.
TC on toiminnassa käynnistyksen jäl‐
keen, kun merkkivalo b sammuu.
Kun TC on toiminnassa, b vilkkuu.
9 Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 91.

146Ajaminen ja käyttö

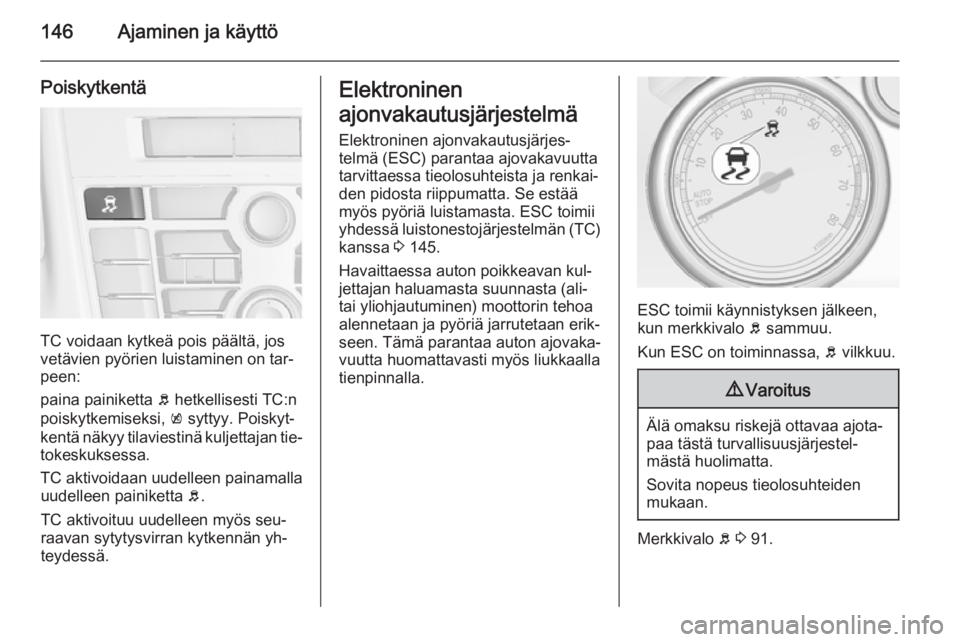

Poiskytkentä
TC voidaan kytkeä pois päältä, jos
vetävien pyörien luistaminen on tar‐
peen:
paina painiketta b hetkellisesti TC:n
poiskytkemiseksi, k syttyy. Poiskyt‐
kentä näkyy tilaviestinä kuljettajan tie‐
tokeskuksessa.
TC aktivoidaan uudelleen painamalla uudelleen painiketta b.
TC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Elektroninen
ajonvakautusjärjestelmä Elektroninen ajonvakautusjärjes‐
telmä (ESC) parantaa ajovakavuutta
tarvittaessa tieolosuhteista ja renkai‐
den pidosta riippumatta. Se estää
myös pyöriä luistamasta. ESC toimii
yhdessä luistonestojärjestelmän (TC)
kanssa 3 145.
Havaittaessa auton poikkeavan kul‐
jettajan haluamasta suunnasta (ali- tai yliohjautuminen) moottorin tehoa
alennetaan ja pyöriä jarrutetaan erik‐
seen. Tämä parantaa auton ajovaka‐
vuutta huomattavasti myös liukkaalla
tienpinnalla.
ESC toimii käynnistyksen jälkeen,
kun merkkivalo b sammuu.
Kun ESC on toiminnassa, b vilkkuu.
9 Varoitus
Älä omaksu riskejä ottavaa ajota‐
paa tästä turvallisuusjärjestel‐
mästä huolimatta.
Sovita nopeus tieolosuhteiden
mukaan.
Merkkivalo b 3 91.

Ajaminen ja käyttö147

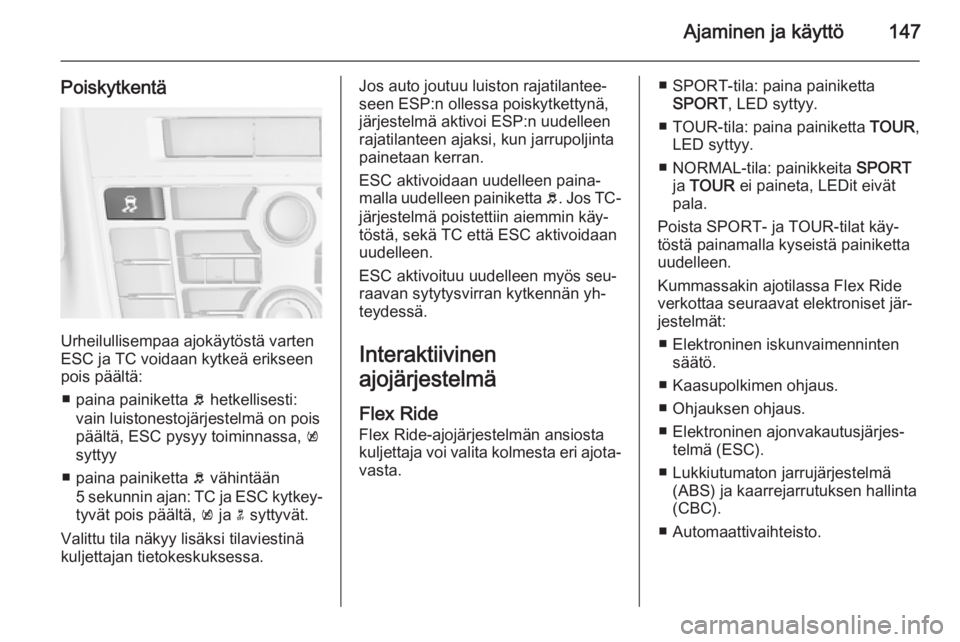

Poiskytkentä
Urheilullisempaa ajokäytöstä varten
ESC ja TC voidaan kytkeä erikseen
pois päältä:
■ paina painiketta b hetkellisesti:
vain luistonestojärjestelmä on pois päältä, ESC pysyy toiminnassa, k
syttyy
■ paina painiketta b vähintään
5 sekunnin ajan: TC ja ESC kytkey‐ tyvät pois päältä, k ja n syttyvät.
Valittu tila näkyy lisäksi tilaviestinä kuljettajan tietokeskuksessa.
Jos auto joutuu luiston rajatilantee‐
seen ESP:n ollessa poiskytkettynä,
järjestelmä aktivoi ESP:n uudelleen
rajatilanteen ajaksi, kun jarrupoljinta
painetaan kerran.
ESC aktivoidaan uudelleen paina‐
malla uudelleen painiketta b. Jos TC-
järjestelmä poistettiin aiemmin käy‐ töstä, sekä TC että ESC aktivoidaan
uudelleen.
ESC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Interaktiivinen
ajojärjestelmä
Flex Ride
Flex Ride-ajojärjestelmän ansiosta kuljettaja voi valita kolmesta eri ajota‐
vasta.■ SPORT-tila: paina painiketta SPORT , LED syttyy.
■ TOUR-tila: paina painiketta TOUR,
LED syttyy.
■ NORMAL-tila: painikkeita SPORT
ja TOUR ei paineta, LEDit eivät
pala.
Poista SPORT- ja TOUR-tilat käy‐
töstä painamalla kyseistä painiketta
uudelleen.
Kummassakin ajotilassa Flex Ride
verkottaa seuraavat elektroniset jär‐
jestelmät:
■ Elektroninen iskunvaimenninten säätö.
■ Kaasupolkimen ohjaus.
■ Ohjauksen ohjaus.
■ Elektroninen ajonvakautusjärjes‐ telmä (ESC).
■ Lukkiutumaton jarrujärjestelmä (ABS) ja kaarrejarrutuksen hallinta
(CBC).
■ Automaattivaihteisto.

148Ajaminen ja käyttö

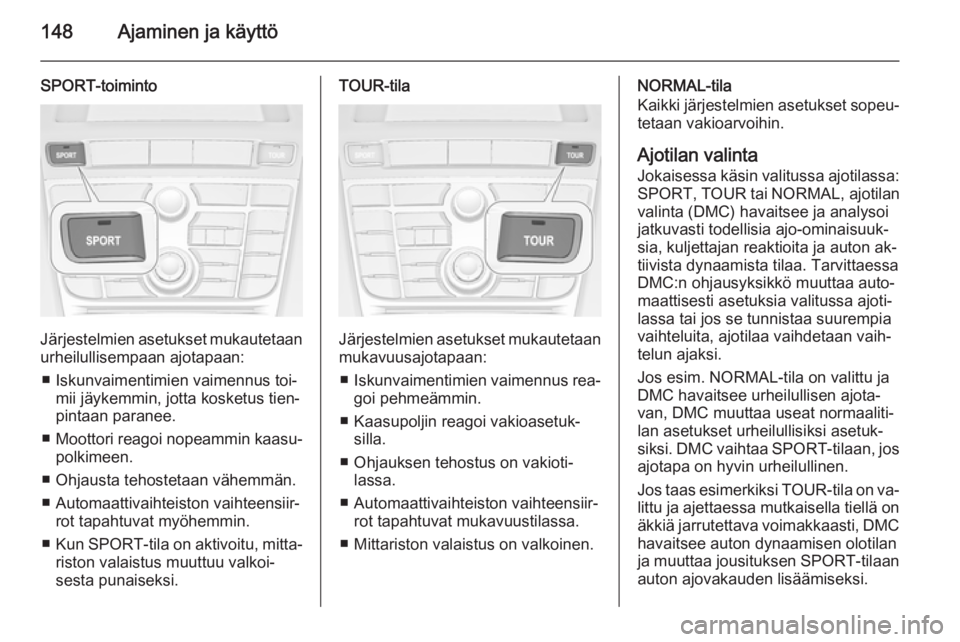

SPORT-toiminto
Järjestelmien asetukset mukautetaanurheilullisempaan ajotapaan:
■ Iskunvaimentimien vaimennus toi‐ mii jäykemmin, jotta kosketus tien‐
pintaan paranee.
■ Moottori reagoi nopeammin kaasu‐
polkimeen.
■ Ohjausta tehostetaan vähemmän.
■ Automaattivaihteiston vaihteensiir‐ rot tapahtuvat myöhemmin.
■ Kun SPORT -tila on aktivoitu, mitta‐
riston valaistus muuttuu valkoi‐
sesta punaiseksi.
TOUR-tila
Järjestelmien asetukset mukautetaan mukavuusajotapaan:
■ Iskunvaimentimien vaimennus rea‐
goi pehmeämmin.
■ Kaasupoljin reagoi vakioasetuk‐ silla.
■ Ohjauksen tehostus on vakioti‐ lassa.
■ Automaattivaihteiston vaihteensiir‐ rot tapahtuvat mukavuustilassa.
■ Mittariston valaistus on valkoinen.
NORMAL-tila
Kaikki järjestelmien asetukset sopeu‐
tetaan vakioarvoihin.
Ajotilan valinta Jokaisessa käsin valitussa ajotilassa:
SPORT, TOUR tai NORMAL, ajotilan
valinta (DMC) havaitsee ja analysoi
jatkuvasti todellisia ajo-ominaisuuk‐
sia, kuljettajan reaktioita ja auton ak‐
tiivista dynaamista tilaa. Tarvittaessa
DMC:n ohjausyksikkö muuttaa auto‐
maattisesti asetuksia valitussa ajoti‐
lassa tai jos se tunnistaa suurempia
vaihteluita, ajotilaa vaihdetaan vaih‐
telun ajaksi.
Jos esim. NORMAL-tila on valittu ja
DMC havaitsee urheilullisen ajota‐
van, DMC muuttaa useat normaaliti‐
lan asetukset urheilullisiksi asetuk‐
siksi. DMC vaihtaa SPORT-tilaan, jos
ajotapa on hyvin urheilullinen.
Jos taas esimerkiksi TOUR-tila on va‐
littu ja ajettaessa mutkaisella tiellä on
äkkiä jarrutettava voimakkaasti, DMC havaitsee auton dynaamisen olotilan
ja muuttaa jousituksen SPORT-tilaan
auton ajovakauden lisäämiseksi.

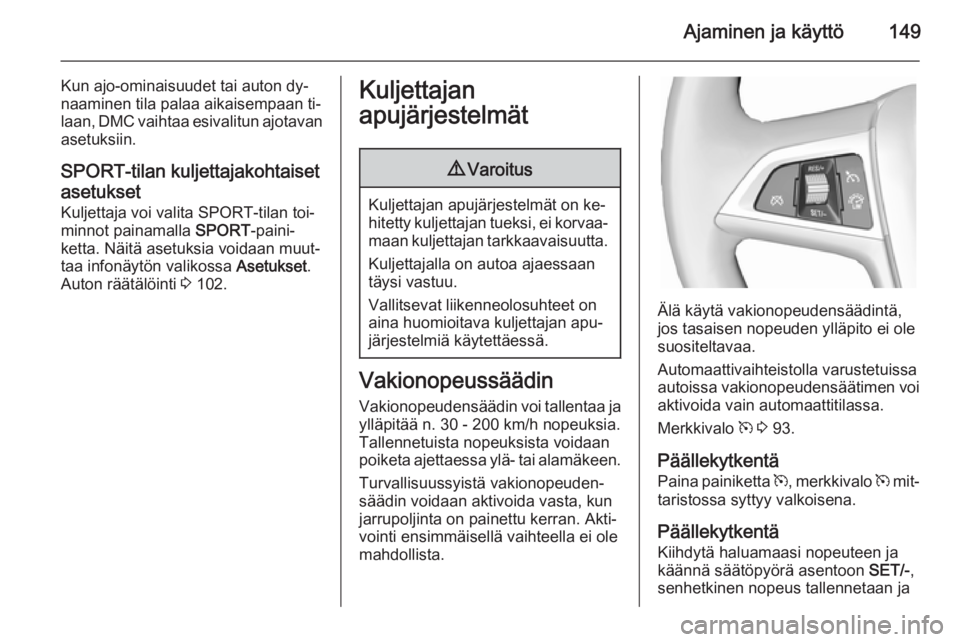

Ajaminen ja käyttö149
Kun ajo-ominaisuudet tai auton dy‐
naaminen tila palaa aikaisempaan ti‐ laan, DMC vaihtaa esivalitun ajotavan asetuksiin.
SPORT-tilan kuljettajakohtaiset
asetukset Kuljettaja voi valita SPORT-tilan toi‐minnot painamalla SPORT-paini‐
ketta. Näitä asetuksia voidaan muut‐
taa infonäytön valikossa Asetukset.
Auton räätälöinti 3 102.Kuljettajan
apujärjestelmät9 Varoitus
Kuljettajan apujärjestelmät on ke‐
hitetty kuljettajan tueksi, ei korvaa‐
maan kuljettajan tarkkaavaisuutta.
Kuljettajalla on autoa ajaessaan
täysi vastuu.
Vallitsevat liikenneolosuhteet on
aina huomioitava kuljettajan apu‐
järjestelmiä käytettäessä.
Vakionopeussäädin
Vakionopeudensäädin voi tallentaa ja
ylläpitää n. 30 - 200 km/h nopeuksia.
Tallennetuista nopeuksista voidaan
poiketa ajettaessa ylä- tai alamäkeen.
Turvallisuussyistä vakionopeuden‐
säädin voidaan aktivoida vasta, kun
jarrupoljinta on painettu kerran. Akti‐
vointi ensimmäisellä vaihteella ei ole
mahdollista.
Älä käytä vakionopeudensäädintä,
jos tasaisen nopeuden ylläpito ei ole suositeltavaa.
Automaattivaihteistolla varustetuissa autoissa vakionopeudensäätimen voi aktivoida vain automaattitilassa.
Merkkivalo m 3 93.
Päällekytkentä
Paina painiketta m, merkkivalo m mit‐
taristossa syttyy valkoisena.
Päällekytkentä
Kiihdytä haluamaasi nopeuteen ja
käännä säätöpyörä asentoon SET/-,
senhetkinen nopeus tallennetaan ja

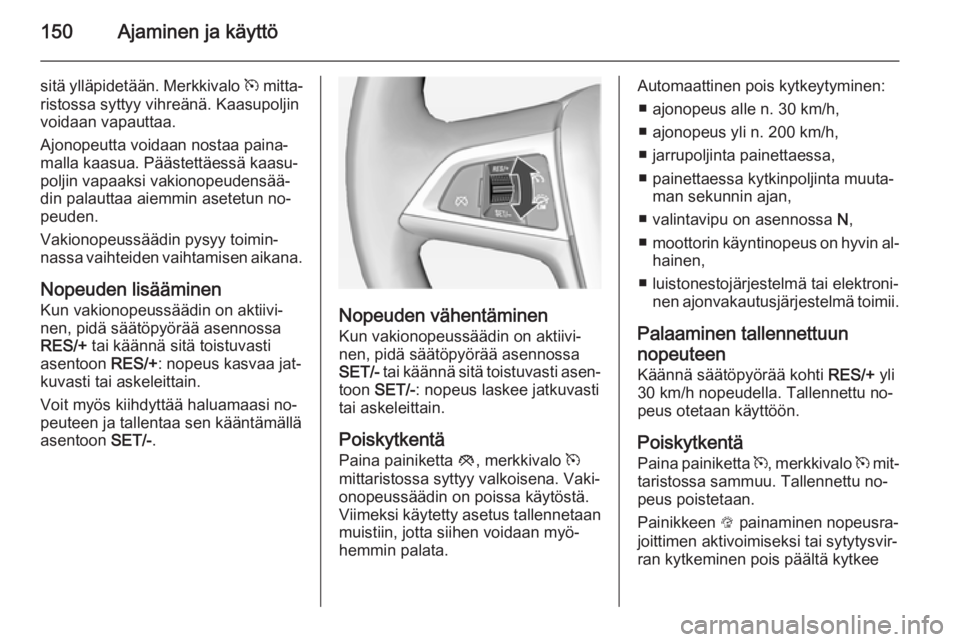

150Ajaminen ja käyttö
sitä ylläpidetään. Merkkivalo m mitta‐
ristossa syttyy vihreänä. Kaasupoljin
voidaan vapauttaa.
Ajonopeutta voidaan nostaa paina‐
malla kaasua. Päästettäessä kaasu‐
poljin vapaaksi vakionopeudensää‐
din palauttaa aiemmin asetetun no‐
peuden.
Vakionopeussäädin pysyy toimin‐
nassa vaihteiden vaihtamisen aikana.
Nopeuden lisääminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
RES/+ tai käännä sitä toistuvasti
asentoon RES/+: nopeus kasvaa jat‐
kuvasti tai askeleittain.
Voit myös kiihdyttää haluamaasi no‐
peuteen ja tallentaa sen kääntämällä
asentoon SET/-.
Nopeuden vähentäminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
SET/- tai käännä sitä toistuvasti asen‐
toon SET/- : nopeus laskee jatkuvasti
tai askeleittain.
Poiskytkentä
Paina painiketta y, merkkivalo m
mittaristossa syttyy valkoisena. Vaki‐
onopeussäädin on poissa käytöstä.
Viimeksi käytetty asetus tallennetaan
muistiin, jotta siihen voidaan myö‐
hemmin palata.
Automaattinen pois kytkeytyminen:
■ ajonopeus alle n. 30 km/h,
■ ajonopeus yli n. 200 km/h,
■ jarrupoljinta painettaessa,
■ painettaessa kytkinpoljinta muuta‐ man sekunnin ajan,
■ valintavipu on asennossa N,
■ moottorin käyntinopeus on hyvin al‐
hainen,
■ luistonestojärjestelmä tai elektroni‐ nen ajonvakautusjärjestelmä toimii.
Palaaminen tallennettuun nopeuteen
Käännä säätöpyörää kohti RES/+ yli
30 km/h nopeudella. Tallennettu no‐
peus otetaan käyttöön.
Poiskytkentä
Paina painiketta m, merkkivalo m mit‐
taristossa sammuu. Tallennettu no‐
peus poistetaan.
Painikkeen L painaminen nopeusra‐
joittimen aktivoimiseksi tai sytytysvir‐ ran kytkeminen pois päältä kytkee
