Ajaminen ja käyttö1719Vaara
Polttoaine on syttyvää ja räjähdys‐
altista. Tupakointi on kielletty.
Avotulta ei saa sytyttää eikä kipi‐
nöitä saa muodostua.
Jos auton sisällä haisee poltto‐
aine, korjauta syy välittömästi kor‐
jaamolla.
Huomio
Jos olet tankannut väärää poltto‐
ainetta, älä kytke sytytysvirtaa.
Polttoainesäiliön täyttöaukko sijait‐
see takana oikealla.
Polttoainesäiliön täyttöaukon luukun
saa auki vain auton lukituksen ollessa avattu. Vapauta polttoaineen täyttö‐
aukon luukku painamalla sitä.
Avataan kiertämällä korkkia hitaasti
vasemmalle.Täyttöaukon korkki voidaan kiinnittää
täyttöaukon luukussa olevaan pidik‐
keeseen.
Laita pumpun suutin kokonaan täyt‐
töaukkoon ja kytke se päälle tank‐
kausta varten.
Automaattisen katkaisun jälkeen voi‐
daan lisätä enintään kaksi annosta
polttoainetta.
Huomio
Huuhdo yli valunut polttoaine heti
pois korin pinnalta.

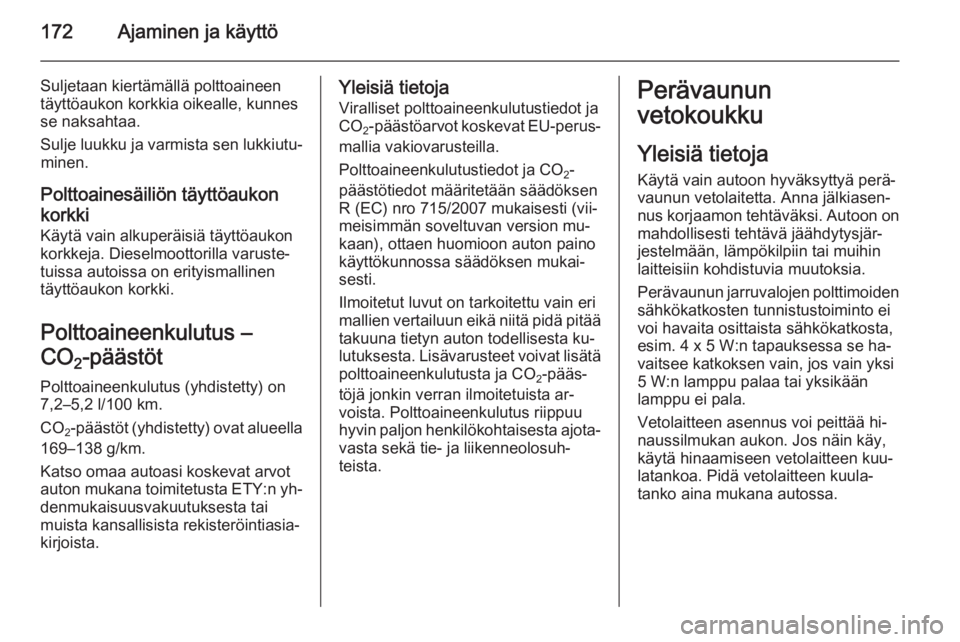

172Ajaminen ja käyttö
Suljetaan kiertämällä polttoaineen
täyttöaukon korkkia oikealle, kunnes
se naksahtaa.
Sulje luukku ja varmista sen lukkiutu‐ minen.
Polttoainesäiliön täyttöaukon
korkki Käytä vain alkuperäisiä täyttöaukonkorkkeja. Dieselmoottorilla varuste‐
tuissa autoissa on erityismallinen
täyttöaukon korkki.
Polttoaineenkulutus –
CO 2-päästöt
Polttoaineenkulutus (yhdistetty) on
7,2–5,2 l/100 km.
CO 2-päästöt
(yhdistetty) ovat alueella
169–138 g/km.
Katso omaa autoasi koskevat arvot
auton mukana toimitetusta ETY:n yh‐ denmukaisuusvakuutuksesta tai
muista kansallisista rekisteröintiasia‐
kirjoista.Yleisiä tietoja
Viralliset polttoaineenkulutustiedot ja
CO 2-päästöarvot koskevat EU-perus‐
mallia vakiovarusteilla.
Polttoaineenkulutustiedot ja CO 2-
päästötiedot määritetään säädöksen
R (EC) nro 715/2007 mukaisesti (vii‐
meisimmän soveltuvan version mu‐
kaan), ottaen huomioon auton paino
käyttökunnossa säädöksen mukai‐
sesti.
Ilmoitetut luvut on tarkoitettu vain eri
mallien vertailuun eikä niitä pidä pitää
takuuna tietyn auton todellisesta ku‐
lutuksesta. Lisävarusteet voivat lisätä
polttoaineenkulutusta ja CO 2-pääs‐
töjä jonkin verran ilmoitetuista ar‐ voista. Polttoaineenkulutus riippuu
hyvin paljon henkilökohtaisesta ajota‐
vasta sekä tie- ja liikenneolosuh‐
teista.Perävaunun
vetokoukku
Yleisiä tietoja
Käytä vain autoon hyväksyttyä perä‐ vaunun vetolaitetta. Anna jälkiasen‐
nus korjaamon tehtäväksi. Autoon on mahdollisesti tehtävä jäähdytysjär‐
jestelmään, lämpökilpiin tai muihin
laitteisiin kohdistuvia muutoksia.
Perävaunun jarruvalojen polttimoiden
sähkökatkosten tunnistustoiminto ei
voi havaita osittaista sähkökatkosta,
esim. 4 x 5 W:n tapauksessa se ha‐
vaitsee katkoksen vain, jos vain yksi
5 W:n lamppu palaa tai yksikään
lamppu ei pala.
Vetolaitteen asennus voi peittää hi‐
naussilmukan aukon. Jos näin käy,
käytä hinaamiseen vetolaitteen kuu‐
latankoa. Pidä vetolaitteen kuula‐ tanko aina mukana autossa.

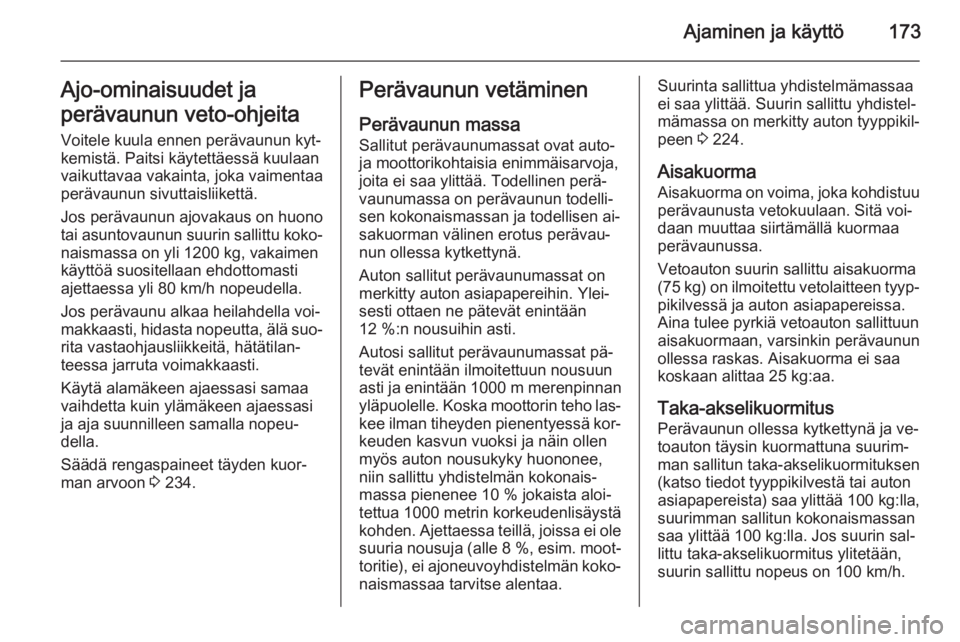

Ajaminen ja käyttö173Ajo-ominaisuudet ja
perävaunun veto-ohjeita Voitele kuula ennen perävaunun kyt‐
kemistä. Paitsi käytettäessä kuulaan
vaikuttavaa vakainta, joka vaimentaa
perävaunun sivuttaisliikettä.
Jos perävaunun ajovakaus on huono
tai asuntovaunun suurin sallittu koko‐
naismassa on yli 1200 kg, vakaimen
käyttöä suositellaan ehdottomasti
ajettaessa yli 80 km/h nopeudella.
Jos perävaunu alkaa heilahdella voi‐
makkaasti, hidasta nopeutta, älä suo‐ rita vastaohjausliikkeitä, hätätilan‐
teessa jarruta voimakkaasti.
Käytä alamäkeen ajaessasi samaa
vaihdetta kuin ylämäkeen ajaessasi
ja aja suunnilleen samalla nopeu‐
della.
Säädä rengaspaineet täyden kuor‐
man arvoon 3 234.Perävaunun vetäminen
Perävaunun massa
Sallitut perävaunumassat ovat auto-
ja moottorikohtaisia enimmäisarvoja,
joita ei saa ylittää. Todellinen perä‐
vaunumassa on perävaunun todelli‐
sen kokonaismassan ja todellisen ai‐
sakuorman välinen erotus perävau‐
nun ollessa kytkettynä.
Auton sallitut perävaunumassat on
merkitty auton asiapapereihin. Ylei‐
sesti ottaen ne pätevät enintään
12 %:n nousuihin asti.
Autosi sallitut perävaunumassat pä‐
tevät enintään ilmoitettuun nousuun
asti ja enintään 1000 m merenpinnan
yläpuolelle. Koska moottorin teho las‐
kee ilman tiheyden pienentyessä kor‐
keuden kasvun vuoksi ja näin ollen
myös auton nousukyky huononee,
niin sallittu yhdistelmän kokonais‐
massa pienenee 10 % jokaista aloi‐ tettua 1000 metrin korkeudenlisäystä
kohden. Ajettaessa teillä, joissa ei ole
suuria nousuja (alle 8 %, esim. moot‐
toritie), ei ajoneuvoyhdistelmän koko‐
naismassaa tarvitse alentaa.Suurinta sallittua yhdistelmämassaa
ei saa ylittää. Suurin sallittu yhdistel‐
mämassa on merkitty auton tyyppikil‐
peen 3 224.
Aisakuorma
Aisakuorma on voima, joka kohdistuu
perävaunusta vetokuulaan. Sitä voi‐
daan muuttaa siirtämällä kuormaa
perävaunussa.
Vetoauton suurin sallittu aisakuorma
(75 kg) on ilmoitettu vetolaitteen tyyp‐ pikilvessä ja auton asiapapereissa.
Aina tulee pyrkiä vetoauton sallittuun aisakuormaan, varsinkin perävaunun
ollessa raskas. Aisakuorma ei saa
koskaan alittaa 25 kg:aa.
Taka-akselikuormitus Perävaunun ollessa kytkettynä ja ve‐
toauton täysin kuormattuna suurim‐
man sallitun taka-akselikuormituksen
(katso tiedot tyyppikilvestä tai auton
asiapapereista) saa ylittää 100 kg:lla,
suurimman sallitun kokonaismassan
saa ylittää 100 kg:lla. Jos suurin sal‐
littu taka-akselikuormitus ylitetään,
suurin sallittu nopeus on 100 km/h.

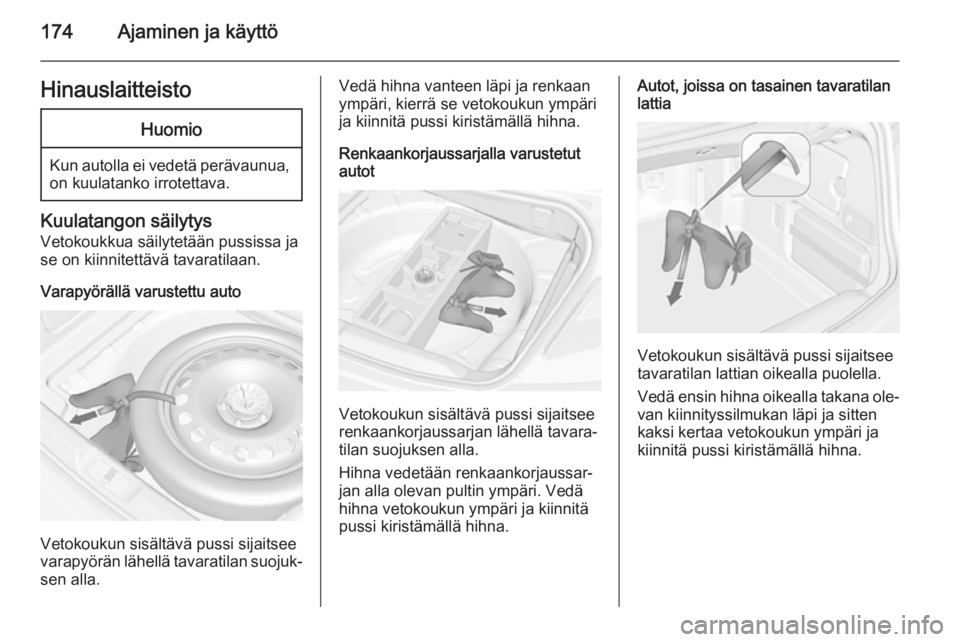

174Ajaminen ja käyttöHinauslaitteistoHuomio
Kun autolla ei vedetä perävaunua,on kuulatanko irrotettava.
Kuulatangon säilytys
Vetokoukkua säilytetään pussissa ja
se on kiinnitettävä tavaratilaan.
Varapyörällä varustettu auto
Vetokoukun sisältävä pussi sijaitsee
varapyörän lähellä tavaratilan suojuk‐
sen alla.
Vedä hihna vanteen läpi ja renkaan
ympäri, kierrä se vetokoukun ympäri
ja kiinnitä pussi kiristämällä hihna.
Renkaankorjaussarjalla varustetut
autot
Vetokoukun sisältävä pussi sijaitsee
renkaankorjaussarjan lähellä tavara‐
tilan suojuksen alla.
Hihna vedetään renkaankorjaussar‐
jan alla olevan pultin ympäri. Vedä
hihna vetokoukun ympäri ja kiinnitä
pussi kiristämällä hihna.
Autot, joissa on tasainen tavaratilan
lattia
Vetokoukun sisältävä pussi sijaitsee
tavaratilan lattian oikealla puolella.
Vedä ensin hihna oikealla takana ole‐
van kiinnityssilmukan läpi ja sitten
kaksi kertaa vetokoukun ympäri ja
kiinnitä pussi kiristämällä hihna.

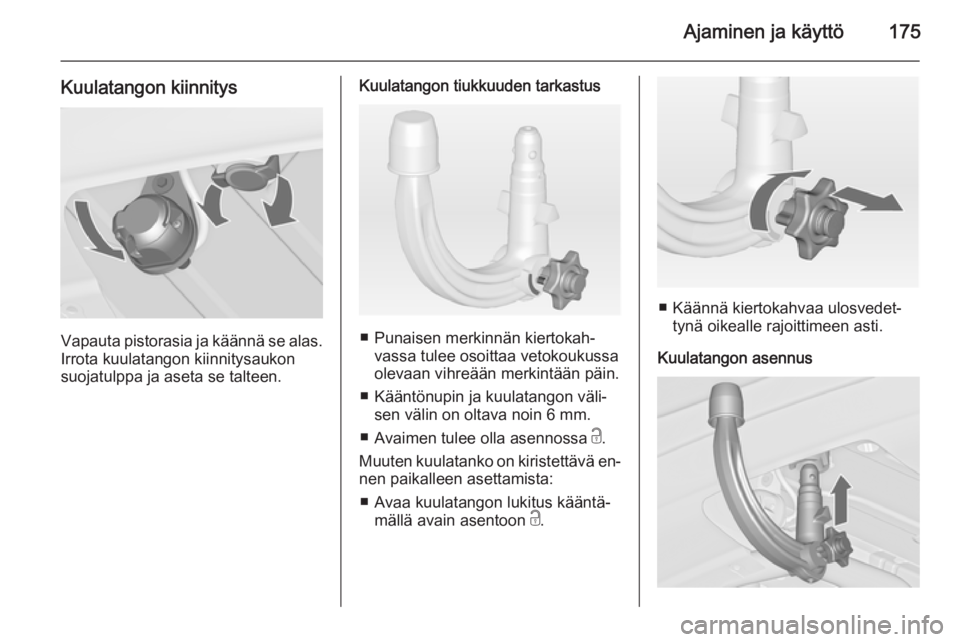

Ajaminen ja käyttö175
Kuulatangon kiinnitys
Vapauta pistorasia ja käännä se alas.
Irrota kuulatangon kiinnitysaukon
suojatulppa ja aseta se talteen.
Kuulatangon tiukkuuden tarkastus
■ Punaisen merkinnän kiertokah‐ vassa tulee osoittaa vetokoukussa
olevaan vihreään merkintään päin.
■ Kääntönupin ja kuulatangon väli‐ sen välin on oltava noin 6 mm.
■ Avaimen tulee olla asennossa c.
Muuten kuulatanko on kiristettävä en‐ nen paikalleen asettamista:
■ Avaa kuulatangon lukitus kääntä‐ mällä avain asentoon c.
■ Käännä kiertokahvaa ulosvedet‐
tynä oikealle rajoittimeen asti.
Kuulatangon asennus

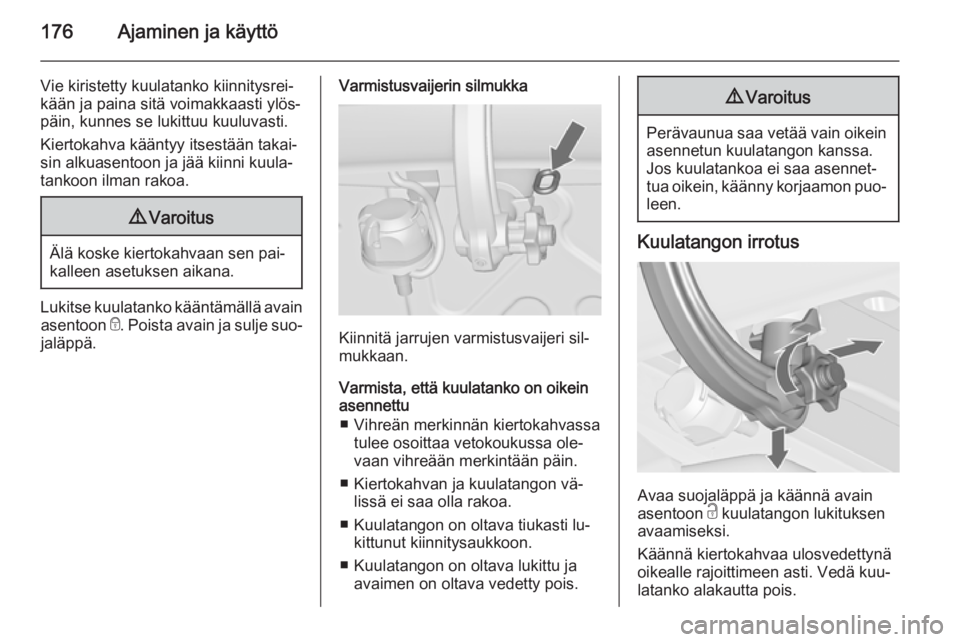

176Ajaminen ja käyttö
Vie kiristetty kuulatanko kiinnitysrei‐
kään ja paina sitä voimakkaasti ylös‐
päin, kunnes se lukittuu kuuluvasti.
Kiertokahva kääntyy itsestään takai‐
sin alkuasentoon ja jää kiinni kuula‐
tankoon ilman rakoa.9 Varoitus
Älä koske kiertokahvaan sen pai‐
kalleen asetuksen aikana.
Lukitse kuulatanko kääntämällä avain
asentoon e. Poista avain ja sulje suo‐
jaläppä.
Varmistusvaijerin silmukka
Kiinnitä jarrujen varmistusvaijeri sil‐
mukkaan.
Varmista, että kuulatanko on oikein
asennettu
■ Vihreän merkinnän kiertokahvassa tulee osoittaa vetokoukussa ole‐
vaan vihreään merkintään päin.
■ Kiertokahvan ja kuulatangon vä‐ lissä ei saa olla rakoa.
■ Kuulatangon on oltava tiukasti lu‐ kittunut kiinnitysaukkoon.
■ Kuulatangon on oltava lukittu ja avaimen on oltava vedetty pois.
9 Varoitus
Perävaunua saa vetää vain oikein
asennetun kuulatangon kanssa.
Jos kuulatankoa ei saa asennet‐
tua oikein, käänny korjaamon puo‐
leen.
Kuulatangon irrotus
Avaa suojaläppä ja käännä avain
asentoon c kuulatangon lukituksen
avaamiseksi.
Käännä kiertokahvaa ulosvedettynä oikealle rajoittimeen asti. Vedä kuu‐
latanko alakautta pois.

Ajaminen ja käyttö177
Aseta suojatulppa kiinnitysaukkoon.
Käännä pistorasia takaisin.
Säilytä vetokoukku ja kiinnitä se tava‐ ratilaan edellä kuvatulla tavalla.

178Auton hoitoAuton hoitoYleisiä tietoja .............................. 178
Auton tarkistukset ......................179
Polttimon vaihto .........................186
Sähköjärjestelmä .......................193
Auton työkalut ............................ 199
Vanteet ja renkaat .....................200
Käynnistys apukaapeleilla .........214
Vetäminen .................................. 216
Ulkopintojen hoito ......................218Yleisiä tietoja
Lisävarusteet ja autoon
tehdyt muutokset Suosittelemme alkuperäisosien ja li‐
sävarusteiden sekä autotyypille ni‐
menomaisesti hyväksyttyjen osien
käyttöä. Muiden osien luotettavuutta
emme voi - vaikka niillä olisi viran‐
omaisen antama tai muu hyväksyntä
- arvioida emmekä vastata niiden so‐
pivuudesta.
Sähköjärjestelmään ei saa tehdä
muutoksia, esim. kajota elektronisiin
ohjainlaitteisiin (ns. lastuviritys).Huomio
Kun autoa kuljetetaan junassa tai
hinausajoneuvossa, roiskeläpät
voivat vaurioitua.
Auton poistaminen
käytöstä
Auton poistaminen käytöstä
pitkähköksi ajaksi
Jos auto poistetaan käytöstä useaksi
kuukaudeksi:
■ Pese auto. Vahaa auton maalatut osat. Auton ulkopuolen hoito
3 218.
■ Moottoritilan ja alustan vahauksen tarkastus.
■ Tiivistekumien puhdistus ja voitelu.
■ Täytä polttoainesäiliö kokonaan. ■ Moottoriöljyn vaihto.
■ Lasinpesunestesäiliön tyhjennys.
■ Jäähdytysnesteen jäätymis- ja kor‐ roosiosuojan tarkastus.
■ Säädä rengaspaineet täyden kuor‐ man arvoon.
■ Pysäköi auto kuivaan ja hyvin tuu‐ letettuun tilaan. Kytke ykkös- tai pe‐
ruutusvaihde tai siirrä valintavipu
asentoon P. Aseta pyörien eteen
kiilat, jotta auto ei lähde liikkeelle.

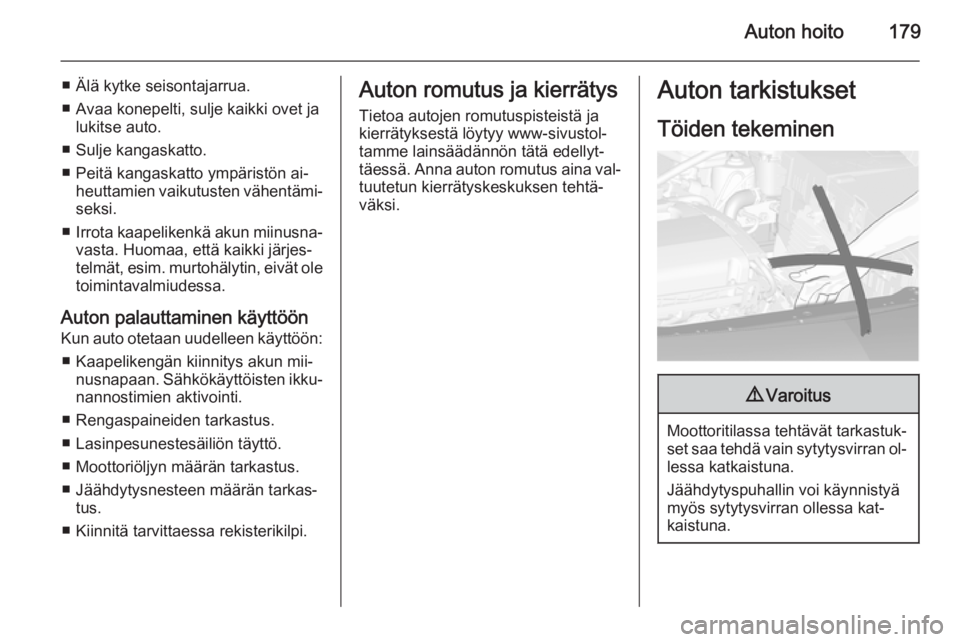

Auton hoito179
■ Älä kytke seisontajarrua.
■ Avaa konepelti, sulje kaikki ovet ja lukitse auto.
■ Sulje kangaskatto.
■ Peitä kangaskatto ympäristön ai‐ heuttamien vaikutusten vähentämi‐seksi.
■ Irrota kaapelikenkä akun miinusna‐
vasta. Huomaa, että kaikki järjes‐
telmät, esim. murtohälytin, eivät ole
toimintavalmiudessa.
Auton palauttaminen käyttöön
Kun auto otetaan uudelleen käyttöön:
■ Kaapelikengän kiinnitys akun mii‐ nusnapaan. Sähkökäyttöisten ikku‐nannostimien aktivointi.
■ Rengaspaineiden tarkastus.
■ Lasinpesunestesäiliön täyttö.
■ Moottoriöljyn määrän tarkastus.
■ Jäähdytysnesteen määrän tarkas‐ tus.
■ Kiinnitä tarvittaessa rekisterikilpi.Auton romutus ja kierrätys
Tietoa autojen romutuspisteistä ja kierrätyksestä löytyy www-sivustol‐tamme lainsäädännön tätä edellyt‐
täessä. Anna auton romutus aina val‐ tuutetun kierrätyskeskuksen tehtä‐
väksi.Auton tarkistukset
Töiden tekeminen9 Varoitus
Moottoritilassa tehtävät tarkastuk‐
set saa tehdä vain sytytysvirran ol‐ lessa katkaistuna.
Jäähdytyspuhallin voi käynnistyä
myös sytytysvirran ollessa kat‐
kaistuna.

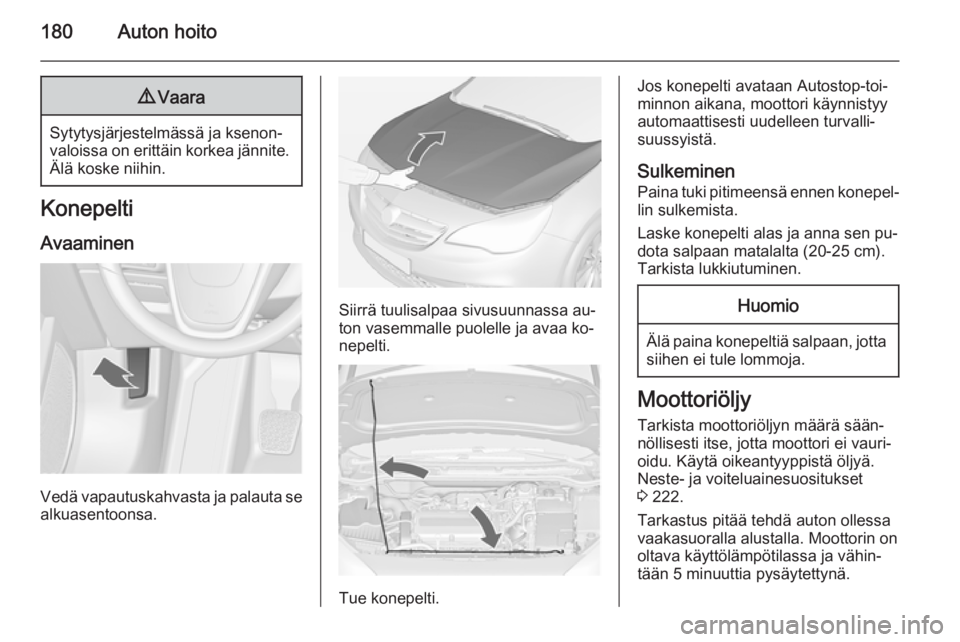

180Auton hoito9Vaara
Sytytysjärjestelmässä ja ksenon‐
valoissa on erittäin korkea jännite. Älä koske niihin.
Konepelti
Avaaminen
Vedä vapautuskahvasta ja palauta se
alkuasentoonsa.
Siirrä tuulisalpaa sivusuunnassa au‐
ton vasemmalle puolelle ja avaa ko‐
nepelti.
Tue konepelti.
Jos konepelti avataan Autostop-toi‐
minnon aikana, moottori käynnistyy
automaattisesti uudelleen turvalli‐
suussyistä.
Sulkeminen
Paina tuki pitimeensä ennen konepel‐ lin sulkemista.
Laske konepelti alas ja anna sen pu‐
dota salpaan matalalta (20-25 cm).
Tarkista lukkiutuminen.Huomio
Älä paina konepeltiä salpaan, jotta siihen ei tule lommoja.
Moottoriöljy
Tarkista moottoriöljyn määrä sään‐
nöllisesti itse, jotta moottori ei vauri‐
oidu. Käytä oikeantyyppistä öljyä.
Neste- ja voiteluainesuositukset
3 222.
Tarkastus pitää tehdä auton ollessa
vaakasuoralla alustalla. Moottorin on
oltava käyttölämpötilassa ja vähin‐
tään 5 minuuttia pysäytettynä.
