OPEL CASCADA 2014.5 Omaniku käsiraamat (in Estonian)

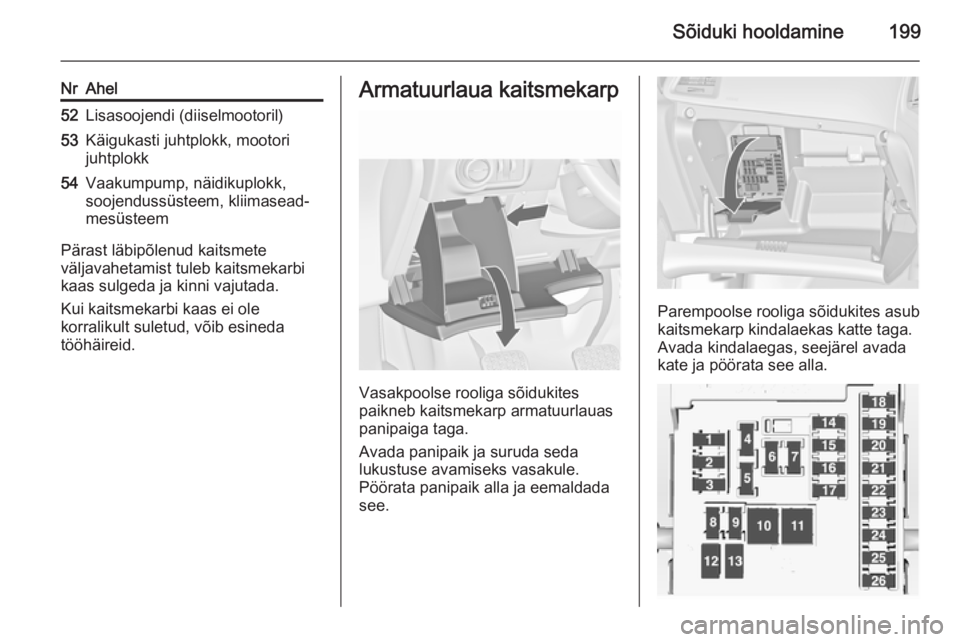

Sõiduki hooldamine199
NrAhel52Lisasoojendi (diiselmootoril)53Käigukasti juhtplokk, mootori
juhtplokk54Vaakumpump, näidikuplokk,
soojendussüsteem, kliimasead‐
mesüsteem
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
panipaiga taga.
Avada panipaik ja suruda seda
lukustuse avamiseks vasakule.
Pöörata panipaik alla ja eemaldada
see.
Parempoolse rooliga sõidukites asub
kaitsmekarp kindalaekas katte taga.
Avada kindalaegas, seejärel avada kate ja pöörata see alla.

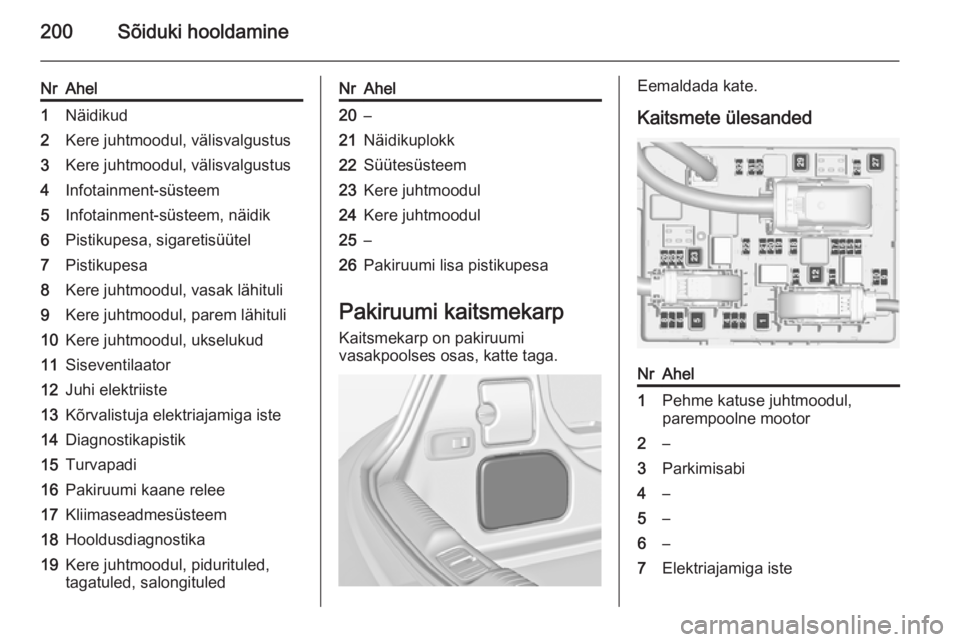

200Sõiduki hooldamine
NrAhel1Näidikud2Kere juhtmoodul, välisvalgustus3Kere juhtmoodul, välisvalgustus4Infotainment-süsteem5Infotainment-süsteem, näidik6Pistikupesa, sigaretisüütel7Pistikupesa8Kere juhtmoodul, vasak lähituli9Kere juhtmoodul, parem lähituli10Kere juhtmoodul, ukselukud11Siseventilaator12Juhi elektriiste13Kõrvalistuja elektriajamiga iste14Diagnostikapistik15Turvapadi16Pakiruumi kaane relee17Kliimaseadmesüsteem18Hooldusdiagnostika19Kere juhtmoodul, pidurituled,
tagatuled, salongituledNrAhel20–21Näidikuplokk22Süütesüsteem23Kere juhtmoodul24Kere juhtmoodul25–26Pakiruumi lisa pistikupesa
Pakiruumi kaitsmekarp
Kaitsmekarp on pakiruumi
vasakpoolses osas, katte taga.
Eemaldada kate.
Kaitsmete ülesandedNrAhel1Pehme katuse juhtmoodul,
parempoolne mootor2–3Parkimisabi4–5–6–7Elektriajamiga iste

Sõiduki hooldamine201
NrAhel8Pehme katuse juhtmoodul9–10–11Haagise moodul, rehvirõhumo‐
nitor ja tahavaatekaamera12Pehme katuse juhtmoodul, taga‐
tuled13–14Tagaiste elektriajamiga kokku‐
pööramine15–16Istmeventilatsioon, tahavaate‐
kaamera, pehme katuse juht‐
moodul17–18–19Rooliratta soojendus20–21Istmesoojendus22–NrAhel23Pehme katuse juhtmoodul,
vasakpoolne mootor24–25–26Mittelogistilise režiimi ühendus‐
kaitse27Passiivne sisend28–29Hüdropump30–31–32FlexRideSõiduki tööriistad

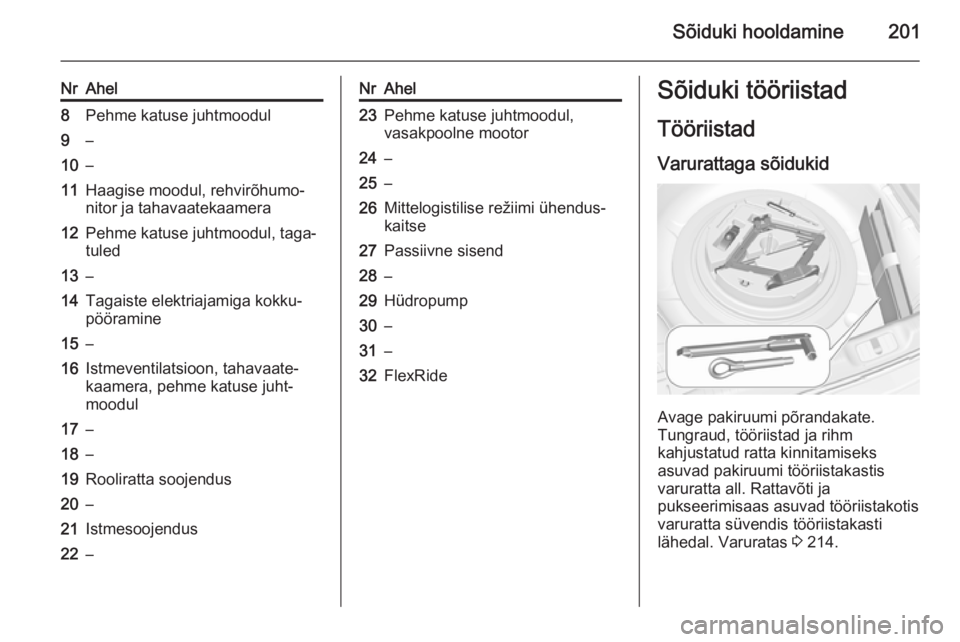

Tööriistad Varurattaga sõidukid
Avage pakiruumi põrandakate.
Tungraud, tööriistad ja rihm
kahjustatud ratta kinnitamiseks
asuvad pakiruumi tööriistakastis
varuratta all. Rattavõti ja
pukseerimisaas asuvad tööriistakotis
varuratta süvendis tööriistakasti
lähedal. Varuratas 3 214.

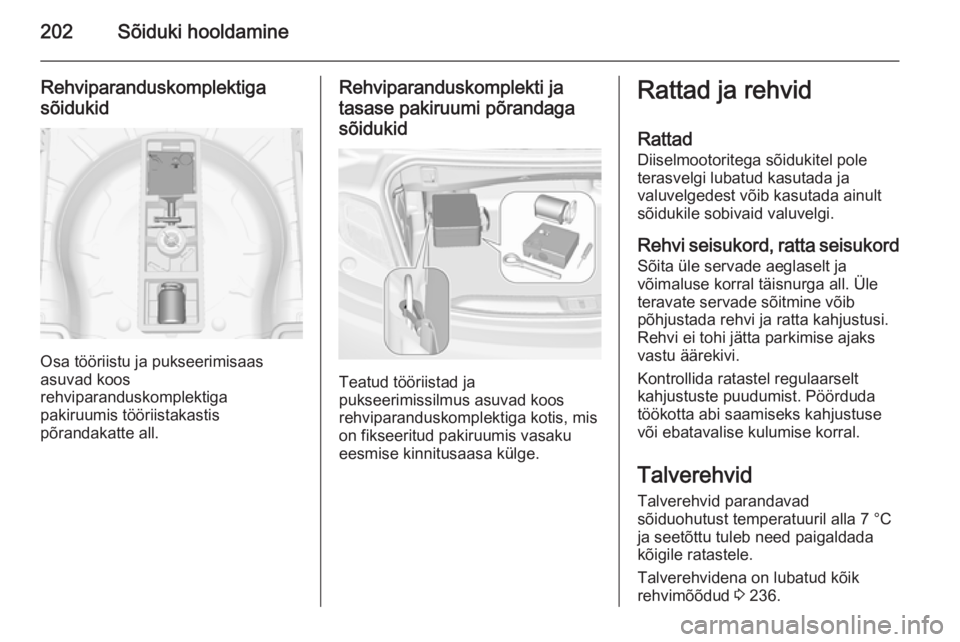

202Sõiduki hooldamine
Rehviparanduskomplektiga
sõidukid
Osa tööriistu ja pukseerimisaas
asuvad koos
rehviparanduskomplektiga
pakiruumis tööriistakastis
põrandakatte all.
Rehviparanduskomplekti ja
tasase pakiruumi põrandaga
sõidukid
Teatud tööriistad ja
pukseerimissilmus asuvad koos
rehviparanduskomplektiga kotis, mis on fikseeritud pakiruumis vasaku
eesmise kinnitusaasa külge.
Rattad ja rehvid
Rattad
Diiselmootoritega sõidukitel pole
terasvelgi lubatud kasutada ja
valuvelgedest võib kasutada ainult sõidukile sobivaid valuvelgi.
Rehvi seisukord, ratta seisukord Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks vastu äärekivi.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Pöörduda
töökotta abi saamiseks kahjustuse
või ebatavalise kulumise korral.
Talverehvid Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Talverehvidena on lubatud kõik
rehvimõõdud 3 236.

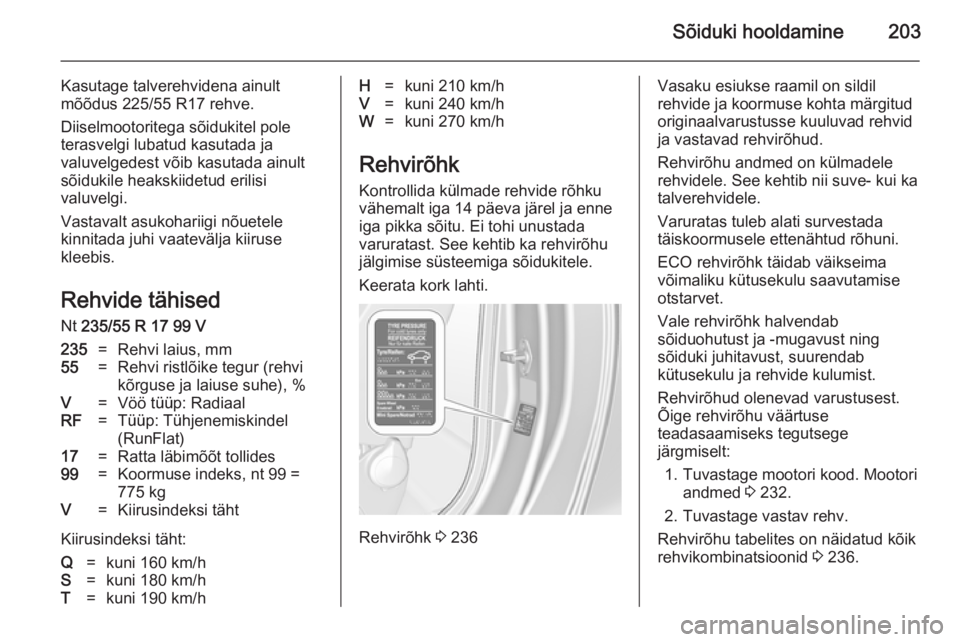

Sõiduki hooldamine203
Kasutage talverehvidena ainult
mõõdus 225/55 R17 rehve.
Diiselmootoritega sõidukitel pole terasvelgi lubatud kasutada ja
valuvelgedest võib kasutada ainult sõidukile heakskiidetud erilisi
valuvelgi.
Vastavalt asukohariigi nõuetele
kinnitada juhi vaatevälja kiiruse
kleebis.
Rehvide tähised Nt 235/55 R 17 99 V235=Rehvi laius, mm55=Rehvi ristlõike tegur (rehvi
kõrguse ja laiuse suhe), %V=Vöö tüüp: RadiaalRF=Tüüp: Tühjenemiskindel (RunFlat)17=Ratta läbimõõt tollides99=Koormuse indeks, nt 99 =
775 kgV=Kiirusindeksi täht
Kiirusindeksi täht:
Q=kuni 160 km/hS=kuni 180 km/hT=kuni 190 km/hH=kuni 210 km/hV=kuni 240 km/hW=kuni 270 km/h
Rehvirõhk
Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu
jälgimise süsteemiga sõidukitele.
Keerata kork lahti.
Rehvirõhk 3 236
Vasaku esiukse raamil on sildil
rehvide ja koormuse kohta märgitud
originaalvarustusse kuuluvad rehvid
ja vastavad rehvirõhud.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
ECO rehvirõhk täidab väikseima
võimaliku kütusekulu saavutamise otstarvet.
Vale rehvirõhk halvendab
sõiduohutust ja -mugavust ning
sõiduki juhitavust, suurendab
kütusekulu ja rehvide kulumist.
Rehvirõhud olenevad varustusest.
Õige rehvirõhu väärtuse
teadasaamiseks tegutsege
järgmiselt:
1. Tuvastage mootori kood. Mootori andmed 3 232.
2. Tuvastage vastav rehv.
Rehvirõhu tabelites on näidatud kõik
rehvikombinatsioonid 3 236.

204Sõiduki hooldamine

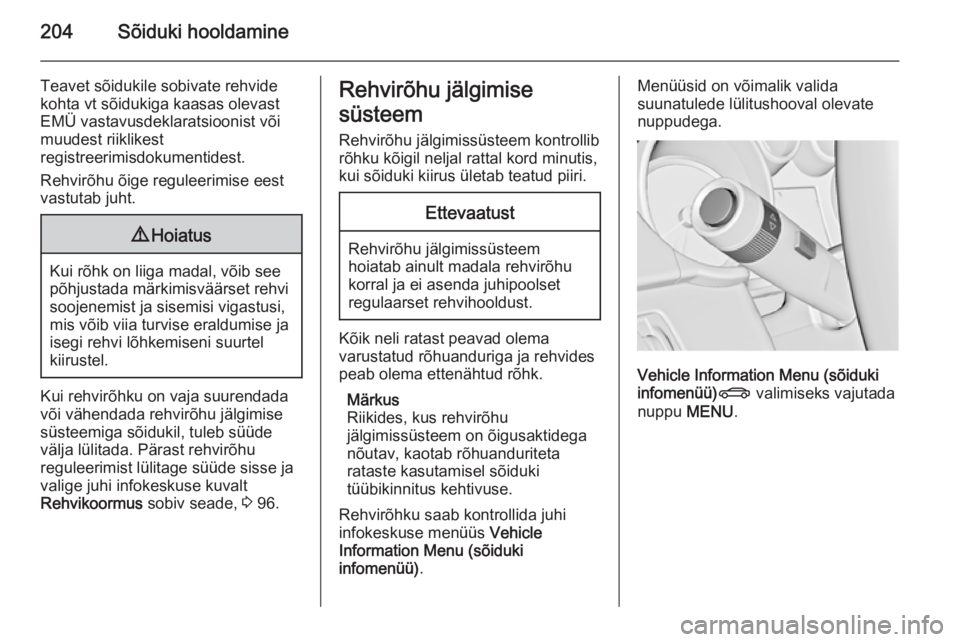

Teavet sõidukile sobivate rehvide
kohta vt sõidukiga kaasas olevast
EMÜ vastavusdeklaratsioonist või
muudest riiklikest
registreerimisdokumentidest.
Rehvirõhu õige reguleerimise eest
vastutab juht.9 Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
Kui rehvirõhku on vaja suurendada
või vähendada rehvirõhu jälgimise
süsteemiga sõidukil, tuleb süüde
välja lülitada. Pärast rehvirõhu
reguleerimist lülitage süüde sisse ja
valige juhi infokeskuse kuvalt
Rehvikoormus sobiv seade, 3 96.
Rehvirõhu jälgimise
süsteem
Rehvirõhu jälgimissüsteem kontrollib
rõhku kõigil neljal rattal kord minutis,
kui sõiduki kiirus ületab teatud piiri.Ettevaatust
Rehvirõhu jälgimissüsteem hoiatab ainult madala rehvirõhu
korral ja ei asenda juhipoolset
regulaarset rehvihooldust.
Kõik neli ratast peavad olema
varustatud rõhuanduriga ja rehvides
peab olema ettenähtud rõhk.
Märkus
Riikides, kus rehvirõhu jälgimissüsteem on õigusaktidega
nõutav, kaotab rõhuanduriteta
rataste kasutamisel sõiduki
tüübikinnitus kehtivuse.
Rehvirõhku saab kontrollida juhi
infokeskuse menüüs Vehicle
Information Menu (sõiduki
infomenüü) .
Menüüsid on võimalik valida
suunatulede lülitushooval olevate
nuppudega.
Vehicle Information Menu (sõiduki
infomenüü) X valimiseks vajutada
nuppu MENU.

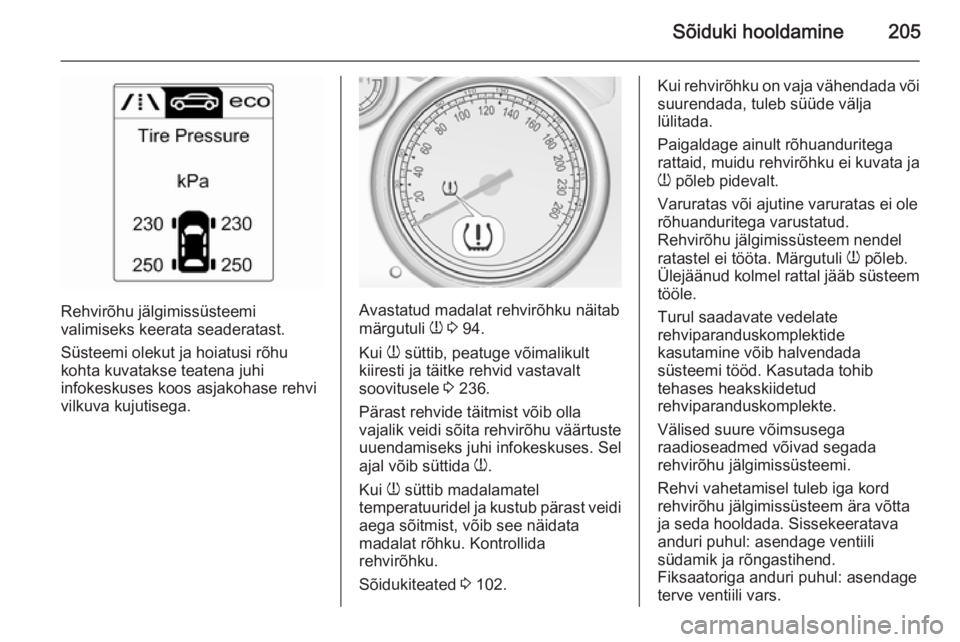

Sõiduki hooldamine205
Rehvirõhu jälgimissüsteemi
valimiseks keerata seaderatast.
Süsteemi olekut ja hoiatusi rõhu
kohta kuvatakse teatena juhi
infokeskuses koos asjakohase rehvi vilkuva kujutisega.Avastatud madalat rehvirõhku näitab
märgutuli w 3 94.
Kui w süttib, peatuge võimalikult
kiiresti ja täitke rehvid vastavalt
soovitusele 3 236.
Pärast rehvide täitmist võib olla
vajalik veidi sõita rehvirõhu väärtuste
uuendamiseks juhi infokeskuses. Sel
ajal võib süttida w.
Kui w süttib madalamatel
temperatuuridel ja kustub pärast veidi
aega sõitmist, võib see näidata
madalat rõhku. Kontrollida
rehvirõhku.
Sõidukiteated 3 102.
Kui rehvirõhku on vaja vähendada või
suurendada, tuleb süüde välja
lülitada.
Paigaldage ainult rõhuanduritega
rattaid, muidu rehvirõhku ei kuvata ja
w põleb pidevalt.
Varuratas või ajutine varuratas ei ole rõhuanduritega varustatud.
Rehvirõhu jälgimissüsteem nendel
ratastel ei tööta. Märgutuli w põleb.
Ülejäänud kolmel rattal jääb süsteem tööle.
Turul saadavate vedelate
rehviparanduskomplektide
kasutamine võib halvendada
süsteemi tööd. Kasutada tohib
tehases heakskiidetud
rehviparanduskomplekte.
Välised suure võimsusega
raadioseadmed võivad segada
rehvirõhu jälgimissüsteemi.
Rehvi vahetamisel tuleb iga kord
rehvirõhu jälgimissüsteem ära võtta
ja seda hooldada. Sissekeeratava
anduri puhul: asendage ventiili
südamik ja rõngastihend.
Fiksaatoriga anduri puhul: asendage
terve ventiili vars.

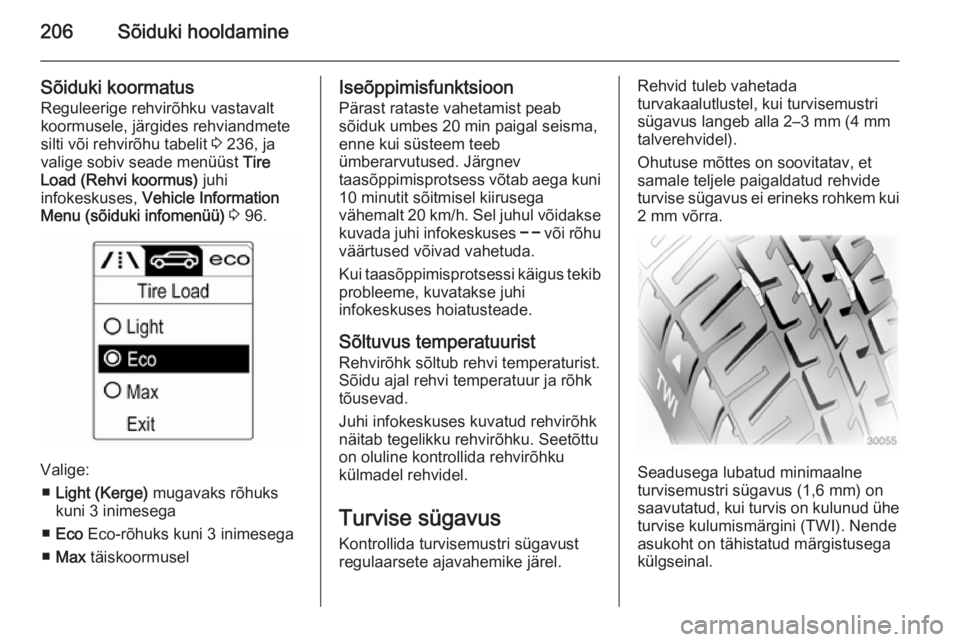

206Sõiduki hooldamine
Sõiduki koormatusReguleerige rehvirõhku vastavalt
koormusele, järgides rehviandmete
silti või rehvirõhu tabelit 3 236, ja
valige sobiv seade menüüst Tire
Load (Rehvi koormus) juhi
infokeskuses, Vehicle Information
Menu (sõiduki infomenüü) 3 96.
Valige:
■ Light (Kerge) mugavaks rõhuks
kuni 3 inimesega
■ Eco Eco-rõhuks kuni 3 inimesega
■ Max täiskoormusel
Iseõppimisfunktsioon
Pärast rataste vahetamist peab
sõiduk umbes 20 min paigal seisma,
enne kui süsteem teeb
ümberarvutused. Järgnev
taasõppimisprotsess võtab aega kuni 10 minutit sõitmisel kiirusega
vähemalt 20 km/h. Sel juhul võidakse
kuvada juhi infokeskuses $ või rõhu
väärtused võivad vahetuda.
Kui taasõppimisprotsessi käigus tekib
probleeme, kuvatakse juhi
infokeskuses hoiatusteade.
Sõltuvus temperatuurist
Rehvirõhk sõltub rehvi temperaturist.
Sõidu ajal rehvi temperatuur ja rõhk
tõusevad.
Juhi infokeskuses kuvatud rehvirõhk
näitab tegelikku rehvirõhku. Seetõttu
on oluline kontrollida rehvirõhku
külmadel rehvidel.
Turvise sügavus Kontrollida turvisemustri sügavust
regulaarsete ajavahemike järel.Rehvid tuleb vahetada
turvakaalutlustel, kui turvisemustri
sügavus langeb alla 2–3 mm (4 mm
talverehvidel).
Ohutuse mõttes on soovitatav, et
samale teljele paigaldatud rehvide
turvise sügavus ei erineks rohkem kui
2 mm võrra.
Seadusega lubatud minimaalne
turvisemustri sügavus (1,6 mm) on
saavutatud, kui turvis on kulunud ühe turvise kulumismärgini (TWI). Nende
asukoht on tähistatud märgistusega
külgseinal.

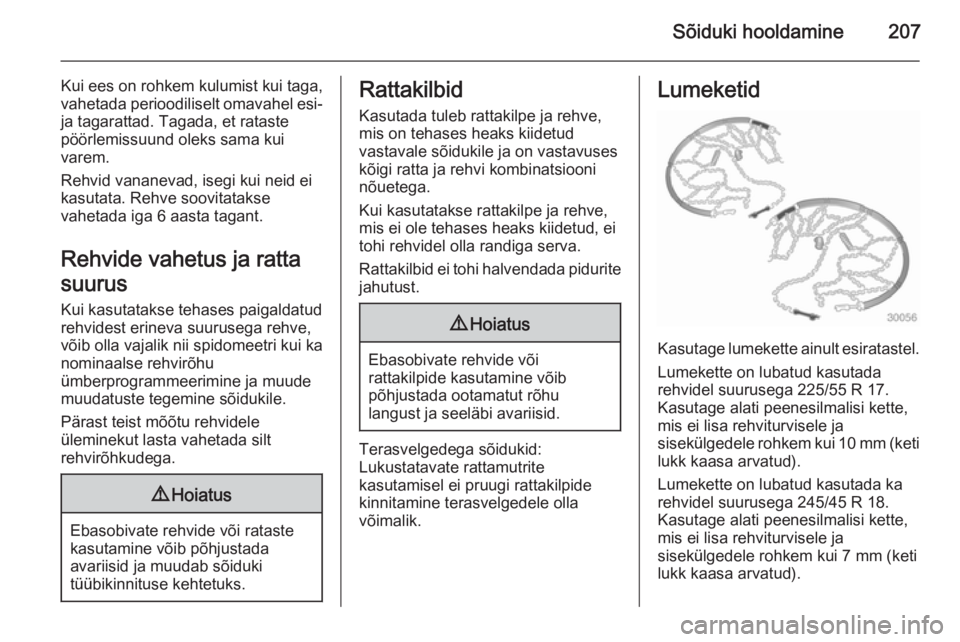

Sõiduki hooldamine207
Kui ees on rohkem kulumist kui taga,
vahetada perioodiliselt omavahel esi-
ja tagarattad. Tagada, et rataste
pöörlemissuund oleks sama kui
varem.
Rehvid vananevad, isegi kui neid ei
kasutata. Rehve soovitatakse
vahetada iga 6 aasta tagant.
Rehvide vahetus ja ratta
suurus Kui kasutatakse tehases paigaldatud
rehvidest erineva suurusega rehve,
võib olla vajalik nii spidomeetri kui ka
nominaalse rehvirõhu
ümberprogrammeerimine ja muude muudatuste tegemine sõidukile.
Pärast teist mõõtu rehvidele
üleminekut lasta vahetada silt
rehvirõhkudega.9 Hoiatus
Ebasobivate rehvide või rataste
kasutamine võib põhjustada
avariisid ja muudab sõiduki
tüübikinnituse kehtetuks.
Rattakilbid
Kasutada tuleb rattakilpe ja rehve,
mis on tehases heaks kiidetud
vastavale sõidukile ja on vastavuses
kõigi ratta ja rehvi kombinatsiooni
nõuetega.
Kui kasutatakse rattakilpe ja rehve,
mis ei ole tehases heaks kiidetud, ei
tohi rehvidel olla randiga serva.
Rattakilbid ei tohi halvendada pidurite
jahutust.9 Hoiatus
Ebasobivate rehvide või
rattakilpide kasutamine võib
põhjustada ootamatut rõhu
langust ja seeläbi avariisid.
Terasvelgedega sõidukid:
Lukustatavate rattamutrite
kasutamisel ei pruugi rattakilpide
kinnitamine terasvelgedele olla
võimalik.
Lumeketid
Kasutage lumekette ainult esiratastel.
Lumekette on lubatud kasutada
rehvidel suurusega 225/55 R 17.
Kasutage alati peenesilmalisi kette,
mis ei lisa rehviturvisele ja
sisekülgedele rohkem kui 10 mm (keti
lukk kaasa arvatud).
Lumekette on lubatud kasutada ka
rehvidel suurusega 245/45 R 18.
Kasutage alati peenesilmalisi kette,
mis ei lisa rehviturvisele ja
sisekülgedele rohkem kui 7 mm (keti
lukk kaasa arvatud).

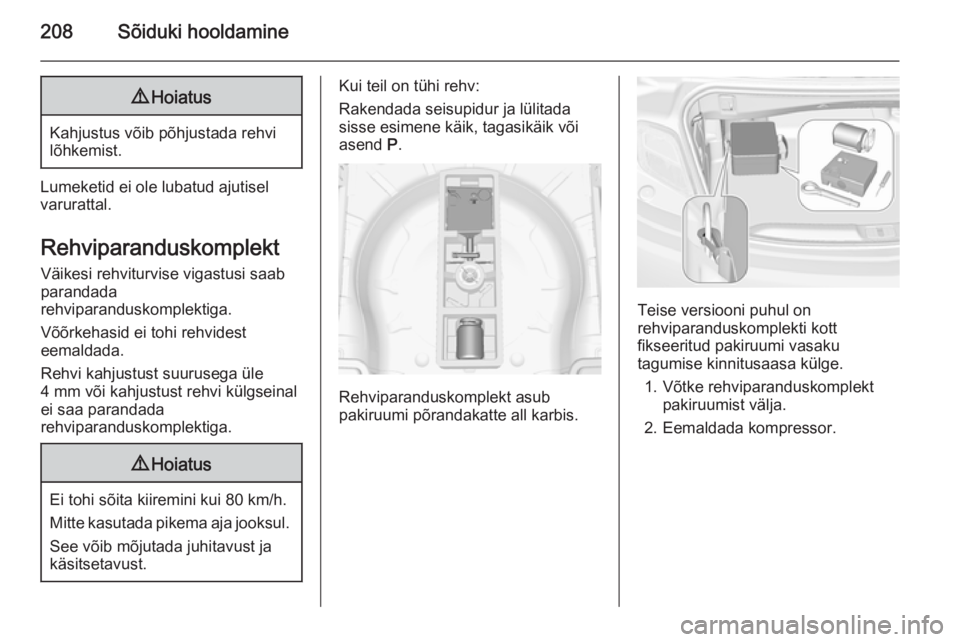

208Sõiduki hooldamine9Hoiatus
Kahjustus võib põhjustada rehvi
lõhkemist.
Lumeketid ei ole lubatud ajutisel varurattal.
Rehviparanduskomplekt Väikesi rehviturvise vigastusi saab
parandada
rehviparanduskomplektiga.
Võõrkehasid ei tohi rehvidest
eemaldada.
Rehvi kahjustust suurusega üle
4 mm või kahjustust rehvi külgseinal
ei saa parandada
rehviparanduskomplektiga.
9 Hoiatus
Ei tohi sõita kiiremini kui 80 km/h.
Mitte kasutada pikema aja jooksul.
See võib mõjutada juhitavust ja
käsitsetavust.
Kui teil on tühi rehv:
Rakendada seisupidur ja lülitada
sisse esimene käik, tagasikäik või
asend P.
Rehviparanduskomplekt asub
pakiruumi põrandakatte all karbis.
Teise versiooni puhul on
rehviparanduskomplekti kott
fikseeritud pakiruumi vasaku
tagumise kinnitusaasa külge.
1. Võtke rehviparanduskomplekt pakiruumist välja.
2. Eemaldada kompressor.
