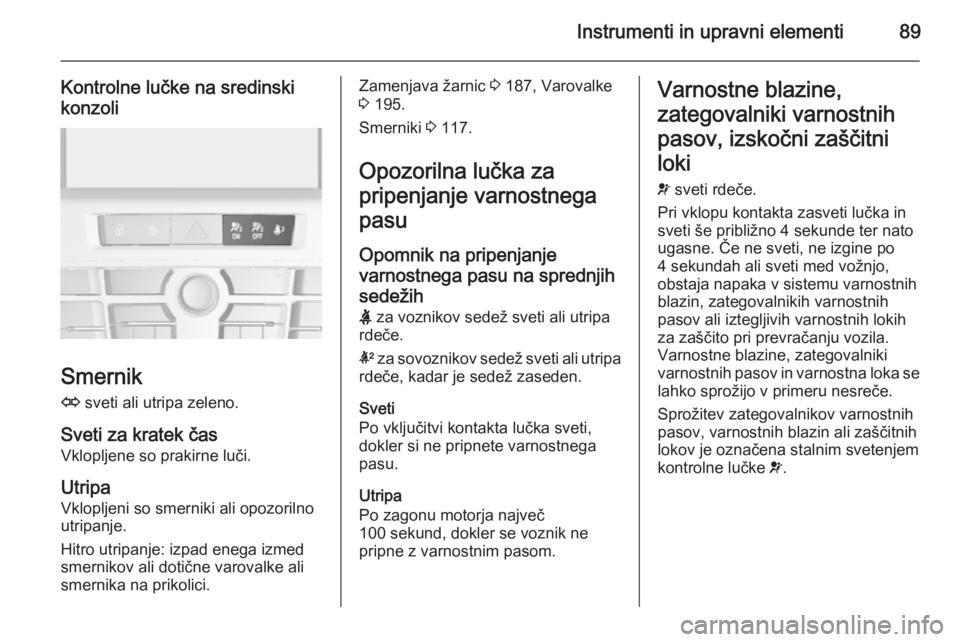

Instrumenti in upravni elementi89
Kontrolne lučke na sredinskikonzoli
Smernik
O sveti ali utripa zeleno.
Sveti za kratek čas
Vklopljene so prakirne luči.
Utripa Vklopljeni so smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed smernikov ali dotične varovalke ali
smernika na prikolici.
Zamenjava žarnic 3 187, Varovalke
3 195.
Smerniki 3 117.
Opozorilna lučka za
pripenjanje varnostnega
pasu
Opomnik na pripenjanje
varnostnega pasu na sprednjih
sedežih X za voznikov sedež sveti ali utripa
rdeče.
k za sovoznikov sedež sveti ali utripa
rdeče, kadar je sedež zaseden.
Sveti
Po vključitvi kontakta lučka sveti,
dokler si ne pripnete varnostnega
pasu.
Utripa
Po zagonu motorja največ
100 sekund, dokler se voznik ne
pripne z varnostnim pasom.Varnostne blazine,
zategovalniki varnostnih
pasov, izskočni zaščitni
loki
v sveti rdeče.
Pri vklopu kontakta zasveti lučka in sveti še približno 4 sekunde ter nato
ugasne. Če ne sveti, ne izgine po
4 sekundah ali sveti med vožnjo,
obstaja napaka v sistemu varnostnih
blazin, zategovalnikih varnostnih
pasov ali iztegljivih varnostnih lokih
za zaščito pri prevračanju vozila.
Varnostne blazine, zategovalniki
varnostnih pasov in varnostna loka se
lahko sprožijo v primeru nesreče.
Sprožitev zategovalnikov varnostnih
pasov, varnostnih blazin ali zaščitnih lokov je označena stalnim svetenjem
kontrolne lučke v.
Page 92 of 251

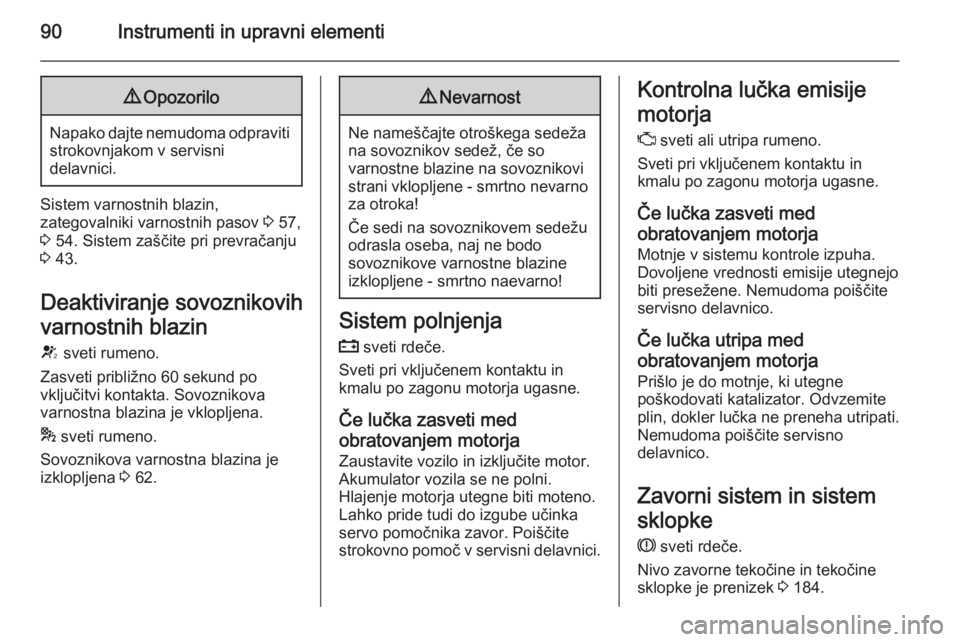

90Instrumenti in upravni elementi9Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Sistem varnostnih blazin, zategovalniki varnostnih pasov 3 57,
3 54. Sistem zaščite pri prevračanju
3 43.
Deaktiviranje sovoznikovih
varnostnih blazin
V sveti rumeno.
Zasveti približno 60 sekund po
vključitvi kontakta. Sovoznikova
varnostna blazina je vklopljena.
* sveti rumeno.
Sovoznikova varnostna blazina je
izklopljena 3 62.
9 Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Sistem polnjenja
p sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Če lučka zasveti medobratovanjem motorja
Zaustavite vozilo in izključite motor.
Akumulator vozila se ne polni.
Hlajenje motorja utegne biti moteno.
Lahko pride tudi do izgube učinka
servo pomočnika zavor. Poiščite
strokovno pomoč v servisni delavnici.
Kontrolna lučka emisije
motorja
Z sveti ali utripa rumeno.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Če lučka zasveti med
obratovanjem motorja
Motnje v sistemu kontrole izpuha.
Dovoljene vrednosti emisije utegnejo
biti presežene. Nemudoma poiščite
servisno delavnico.
Če lučka utripa med
obratovanjem motorja
Prišlo je do motnje, ki utegne
poškodovati katalizator. Odvzemite
plin, dokler lučka ne preneha utripati.
Nemudoma poiščite servisno
delavnico.
Zavorni sistem in sistem
sklopke
R sveti rdeče.
Nivo zavorne tekočine in tekočine
sklopke je prenizek 3 184.
Page 93 of 251

Instrumenti in upravni elementi919Opozorilo
Ustavite vozilo. Prekinite vožnjo.
Poiščite servisno delavnico.
Sveti pri vključenem konaktu, če je
zategnjena mehanska ročna zavora
3 145.
Pritisnite pedal - sveti ali utripa rumeno.
Sveti
Za sprostitev električne ročne zavore
morate pritisniti zavorni pedal 3 145.
Za zagon motorja v načinu Autostop morate pritisniti pedal sklopke.
Sistem Stop-start 3 136.
Utripa
Za prvi zagon motorja morate pritisniti pedal sklopke 3 16, 3 135.
Pri nekaterih različicah se obvestilo o
pritisku na pedal za plin prikaže na
voznikovem informacijskem zaslonu
3 103.
Električna ročna zavora
m sveti ali utripa rdeče.
Sveti
Električna ročna zavora je zategnjena 3 145.
Utripa Električna ročna zavora ni docela
sproščena oz. zategnjena. Vključite
kontakt, pritisnite zavorni pedal in
poskusite ponastaviti sistem s
sprostitvijo in ponovnim vklopom
električne ročne zavore. Če m še
dalje utripa, nemudoma poiščite
servisno delavnico.
Napaka električne ročne
zavore j sveti ali utripa rumeno.
Sveti
Električna ročna zavora deluje z
zmanjšano silo 3 145.Utripa
Električna ročna zavora je vservisnem režimu. Ustavite vozilo,
zategnite in sprostite električno ročno zavoro za ponastavitev.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Sistem proti blokiranju
koles (ABS)
u sveti rumeno.
Prižge se za nekaj sekund po
vključitvi kontakta. Ko kontrolna lučka
ugasne, je sistem pripravljen na
delovanje.
Če kontrolna lučka po nekaj
sekundah ne ugasne ali zasveti med
vožnjo, gre za motnjo v sistemu ABS. Zavorni sistem še vedno deluje,
vendar brez regulacije ABS.
Sistem proti blokiranju koles 3 144.
Page 94 of 251

92Instrumenti in upravni elementiPreklop v višjo prestavoKadar je za manjšo porabo goriva
priporočljivo prestaviti v višjo
prestavo, [ sveti v zeleni barvi ali se
pojavi kot simbol na voznikovem
informacijskem zaslonu.
Pomočnik pri vožnji EcoFlex 3 95.
Servo volan
c sveti rumeno.
Sveti pri zmanjšani podpori
servo krmiljenja Podpora servo krmiljenja je
zmanjšana zaradi pregrevanja
sistema. Kontrolna lučka ugasne, ko
je sistem ohlajen.
Sistem Stop-start 3 136.
Sveti pri onemogočeni podpori
servo krmiljenja Napaka v sistemu servo krmiljenja.
Poiščite servisno delavnico.Opozarjanje o menjavi
voznega pasu ) sveti zeleno ali utripa rumeno.
Sveti zeleno
Sistem je vklopljen in pripravljen na delovanje.
Utripa rumeno
Sistem prepozna nenamerno
menjavo voznega pasu.
Elektronski stabilnostni
nadzor izklopljen n sveti rumeno.
Sistem tedaj ne deluje.
Elektronski stabilnostni
nadzor in sistem proti
zdrsavanju koles b sveti ali utripa rumeno.Utripa
Sistem je vklopljen in dejaven.
Utegne se zmanjšati navor motorja; priti utegne tudi do rahlega
samodejnega zaviranja vozila.
Sveti
V sistemu je napaka. Na voznikovem informacijskem zaslonu se pojavi
opozorilo. Vožnjo lahko nadaljujete.
Sistem ne deluje. Stabilnost vozila se utegne zaradi slabših razmer na
vozišču poslabšati.
Napako dajte nemudoma odpraviti strokovnjakom v servisni delavnici.
Elektronski nadzor stabilnosti 3 148,
sistem proti zdrsu pogonskih koles
3 147.
Traction Control sistem
izklopljen k sveti rumeno.
Sistem tedaj ne deluje.
Predgretje
! sveti rumeno.
Page 95 of 251

Instrumenti in upravni elementi93
Vključeno predgretje valjev. Deluje le
pri nizkih zunanjih temperaturah.
Filter sajastih delcev
% sveti ali utripa rumeno.
Filter sajastih delcev je potrebno
izčistiti (regenerirati).
Nadaljujte z vožnjo, dokler % ne
ugasne. Število vrtljajev naj med
postopkom samočiščenja ne pade
pod 2000.
Sveti
Filter sajastih delcev je nasičen.
Čimprej zaženite postopek čiščenja.
Utripa
Dosežena je maksimalna stopnja nasičenosti filtra. Nemudoma
zaženite postopek čiščenja, da ne
pride do poškodb motorja.
Filter sajastih delcev 3 139, sistem
Stop-start 3 136.Sistem za nadzor tlaka v
pnevmatikah
w sveti ali utripa rumeno.
Sveti
Padec tlaka v pnevmatiki.
Nemudoma ustavite vozilo in
preverite tlak pnevmatik.
Utripa Motnje v sistemu ali pnevmatika brez
senzorja tlaka (npr. rezervno kolo).
Po 60 - 90 sekundah sveti lučka
neprekinjeno. Poiščite servisno
delavnico.
Sistem za nadzor tlaka v
pnevmatikah 3 204.
Tlak motornega olja
I sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.Če lučka zasveti med
obratovanjem motorjaSvarilo
Podmazovanje motorja utegnejo
biti moteno. To lahko povzroči
okvare motorja in/ali blokiranje
pogona.
1. Pritisnite pedal sklopke.
2. Preklopite v prosti tek - ročico menjalnika pretaknite v N.
3. Kar se da hitro zavijte iz prometa,
ne da bi ovirali ostala vozila.
4. Izključite kontakt.
Page 96 of 251

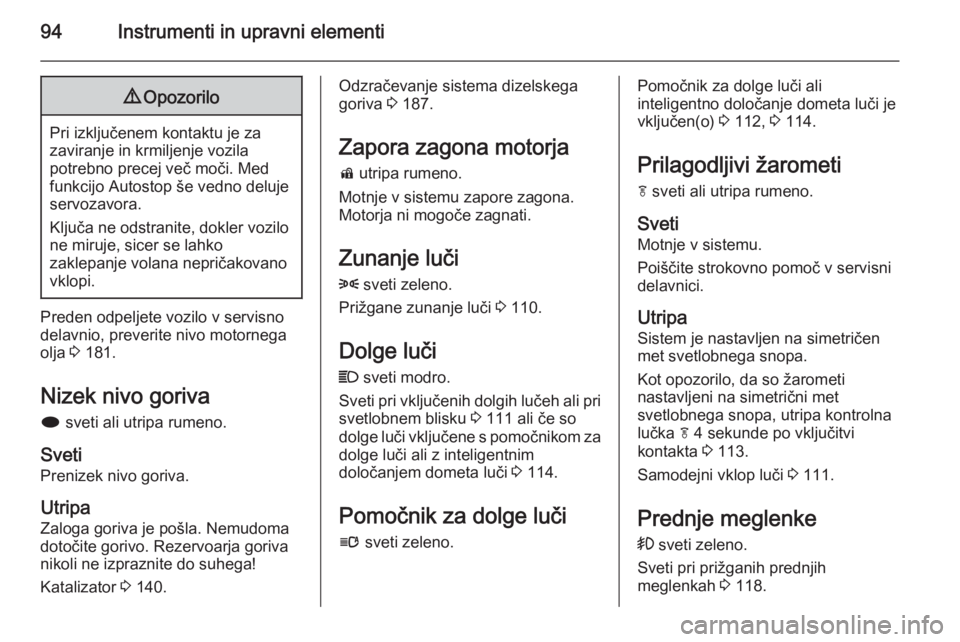

94Instrumenti in upravni elementi9Opozorilo
Pri izključenem kontaktu je za
zaviranje in krmiljenje vozila
potrebno precej več moči. Med funkcijo Autostop še vedno deluje
servozavora.
Ključa ne odstranite, dokler vozilo
ne miruje, sicer se lahko
zaklepanje volana nepričakovano
vklopi.
Preden odpeljete vozilo v servisno delavnio, preverite nivo motornega
olja 3 181.
Nizek nivo goriva
i sveti ali utripa rumeno.
Sveti
Prenizek nivo goriva.
Utripa
Zaloga goriva je pošla. Nemudoma
dotočite gorivo. Rezervoarja goriva nikoli ne izpraznite do suhega!
Katalizator 3 140.
Odzračevanje sistema dizelskega
goriva 3 187.
Zapora zagona motorja d utripa rumeno.
Motnje v sistemu zapore zagona. Motorja ni mogoče zagnati.
Zunanje luči 8 sveti zeleno.
Prižgane zunanje luči 3 110.
Dolge luči C sveti modro.
Sveti pri vključenih dolgih lučeh ali pri
svetlobnem blisku 3 111 ali če so
dolge luči vključene s pomočnikom za dolge luči ali z inteligentnim
določanjem dometa luči 3 114.
Pomočnik za dolge luči l sveti zeleno.Pomočnik za dolge luči ali
inteligentno določanje dometa luči je
vključen(o) 3 112, 3 114.
Prilagodljivi žarometi f sveti ali utripa rumeno.
Sveti
Motnje v sistemu.
Poiščite strokovno pomoč v servisni
delavnici.
Utripa
Sistem je nastavljen na simetričen met svetlobnega snopa.
Kot opozorilo, da so žarometi
nastavljeni na simetrični met
svetlobnega snopa, utripa kontrolna
lučka f 4 sekunde po vključitvi
kontakta 3 113.
Samodejni vklop luči 3 111.
Prednje meglenke
> sveti zeleno.
Sveti pri prižganih prednjih
meglenkah 3 118.
Page 97 of 251

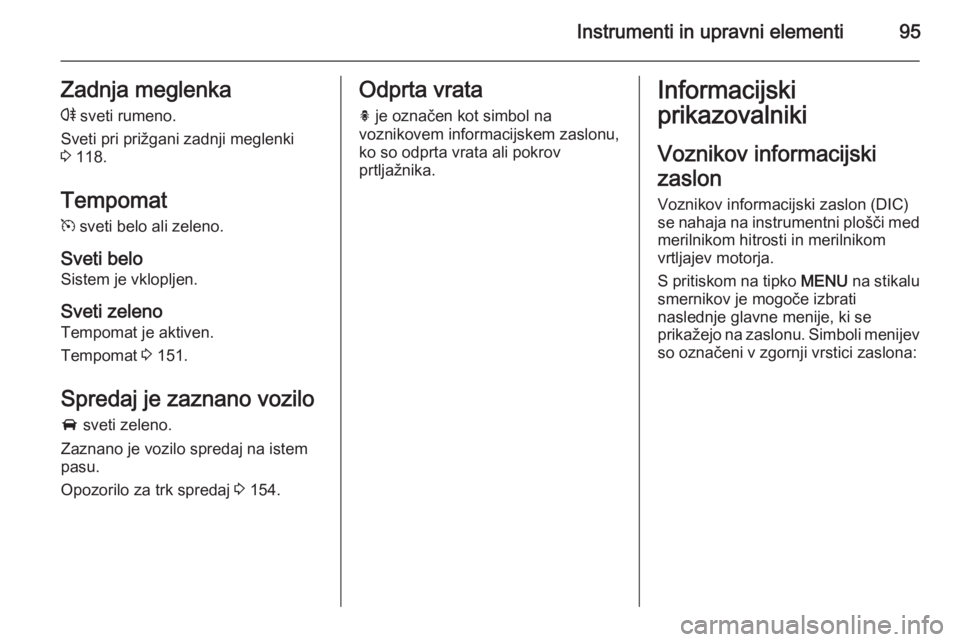

Instrumenti in upravni elementi95Zadnja meglenka
r sveti rumeno.
Sveti pri prižgani zadnji meglenki
3 118.
Tempomat
m sveti belo ali zeleno.
Sveti belo
Sistem je vklopljen.
Sveti zeleno
Tempomat je aktiven.
Tempomat 3 151.
Spredaj je zaznano vozilo
A sveti zeleno.
Zaznano je vozilo spredaj na istem
pasu.
Opozorilo za trk spredaj 3 154.Odprta vrata
h je označen kot simbol na
voznikovem informacijskem zaslonu,
ko so odprta vrata ali pokrov
prtljažnika.Informacijski
prikazovalniki
Voznikov informacijski
zaslon
Voznikov informacijski zaslon (DIC)
se nahaja na instrumentni plošči med
merilnikom hitrosti in merilnikom
vrtljajev motorja.
S pritiskom na tipko MENU na stikalu
smernikov je mogoče izbrati
naslednje glavne menije, ki se
prikažejo na zaslonu. Simboli menijev so označeni v zgornji vrstici zaslona:
Page 98 of 251

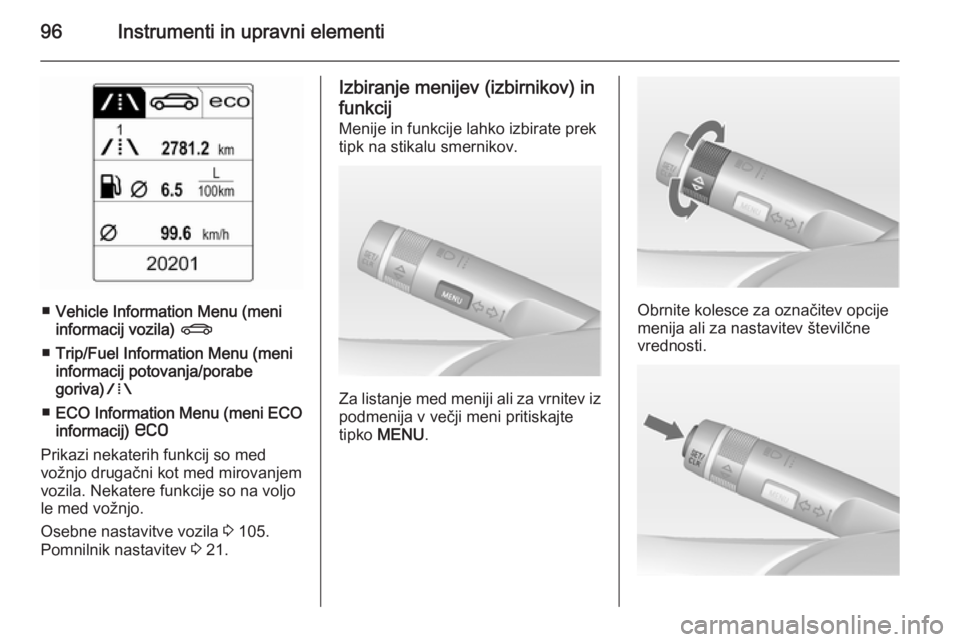

96Instrumenti in upravni elementi
■Vehicle Information Menu (meni
informacij vozila) X
■ Trip/Fuel Information Menu (meni
informacij potovanja/porabe
goriva) W
■ ECO Information Menu (meni ECO
informacij) s
Prikazi nekaterih funkcij so med
vožnjo drugačni kot med mirovanjem
vozila. Nekatere funkcije so na voljo
le med vožnjo.
Osebne nastavitve vozila 3 105.
Pomnilnik nastavitev 3 21.
Izbiranje menijev (izbirnikov) in
funkcij Menije in funkcije lahko izbirate prek
tipk na stikalu smernikov.
Za listanje med meniji ali za vrnitev iz podmenija v večji meni pritiskajte
tipko MENU .
Obrnite kolesce za označitev opcije
menija ali za nastavitev številčne
vrednosti.
Page 99 of 251

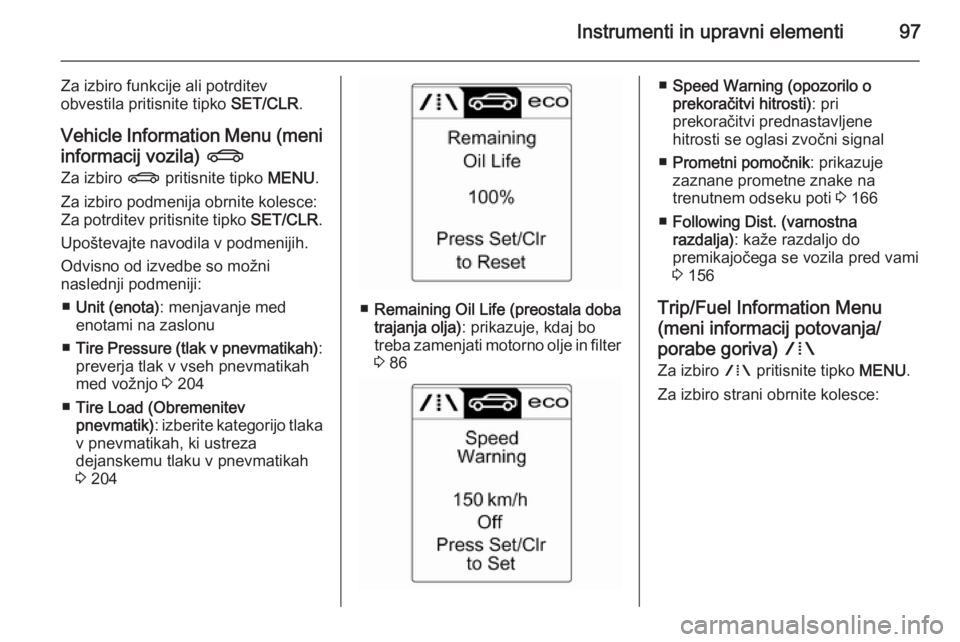

Instrumenti in upravni elementi97
Za izbiro funkcije ali potrditevobvestila pritisnite tipko SET/CLR.
Vehicle Information Menu (meni
informacij vozila) X
Za izbiro X pritisnite tipko MENU.
Za izbiro podmenija obrnite kolesce:
Za potrditev pritisnite tipko SET/CLR.
Upoštevajte navodila v podmenijih. Odvisno od izvedbe so možni
naslednji podmeniji:
■ Unit (enota) : menjavanje med
enotami na zaslonu
■ Tire Pressure (tlak v pnevmatikah) :
preverja tlak v vseh pnevmatikah
med vožnjo 3 204
■ Tire Load (Obremenitev
pnevmatik) : izberite kategorijo tlaka
v pnevmatikah, ki ustreza
dejanskemu tlaku v pnevmatikah
3 204
■ Remaining Oil Life (preostala doba
trajanja olja) : prikazuje, kdaj bo
treba zamenjati motorno olje in filter 3 86
■ Speed Warning (opozorilo o
prekoračitvi hitrosti) : pri
prekoračitvi prednastavljene
hitrosti se oglasi zvočni signal
■ Prometni pomočnik : prikazuje
zaznane prometne znake na
trenutnem odseku poti 3 166
■ Following Dist. (varnostna
razdalja) : kaže razdaljo do
premikajočega se vozila pred vami
3 156
Trip/Fuel Information Menu
(meni informacij potovanja/ porabe goriva) W
Za izbiro W pritisnite tipko MENU.
Za izbiro strani obrnite kolesce:
Page 100 of 251

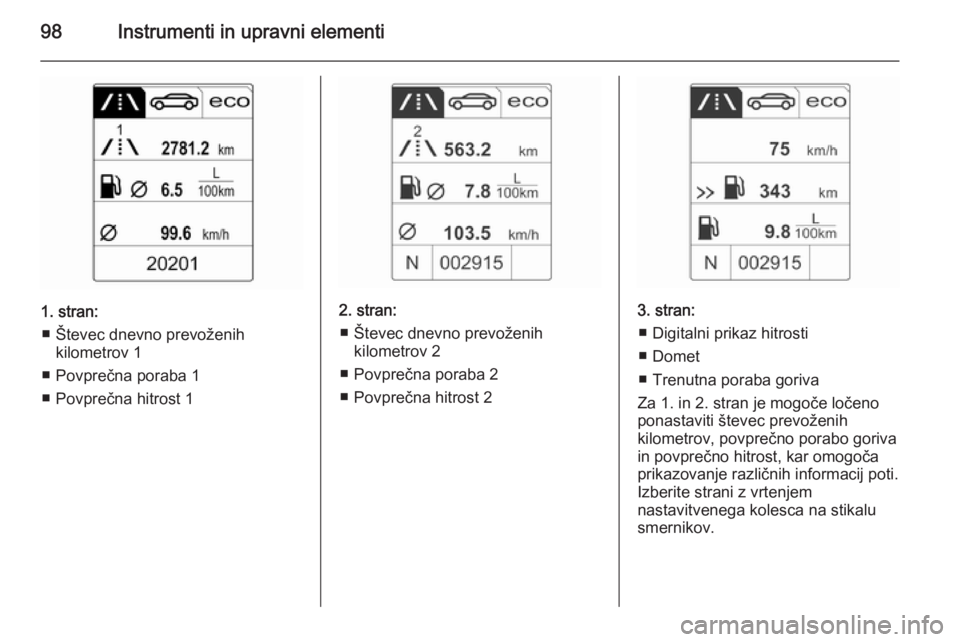

98Instrumenti in upravni elementi
1. stran:■ Števec dnevno prevoženih kilometrov 1
■ Povprečna poraba 1
■ Povprečna hitrost 12. stran: ■ Števec dnevno prevoženih kilometrov 2
■ Povprečna poraba 2
■ Povprečna hitrost 23. stran: ■ Digitalni prikaz hitrosti
■ Domet
■ Trenutna poraba goriva
Za 1. in 2. stran je mogoče ločeno
ponastaviti števec prevoženih
kilometrov, povprečno porabo goriva in povprečno hitrost, kar omogoča
prikazovanje različnih informacij poti.
Izberite strani z vrtenjem
nastavitvenega kolesca na stikalu
smernikov.
