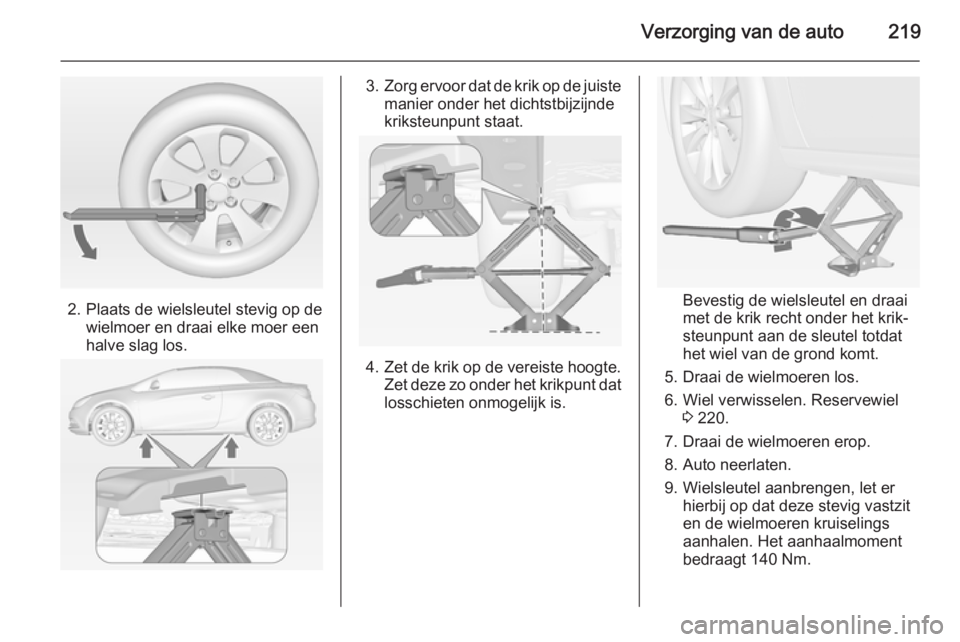

Verzorging van de auto219
2. Plaats de wielsleutel stevig op dewielmoer en draai elke moer een
halve slag los.
3. Zorg ervoor dat de krik op de juiste
manier onder het dichtstbijzijnde
kriksteunpunt staat.
4. Zet de krik op de vereiste hoogte.
Zet deze zo onder het krikpunt dat losschieten onmogelijk is.
Bevestig de wielsleutel en draai
met de krik recht onder het krik‐
steunpunt aan de sleutel totdat
het wiel van de grond komt.
5. Draai de wielmoeren los.
6. Wiel verwisselen. Reservewiel 3 220.
7. Draai de wielmoeren erop.
8. Auto neerlaten.
9. Wielsleutel aanbrengen, let er hierbij op dat deze stevig vastzit
en de wielmoeren kruiselings
aanhalen. Het aanhaalmoment
bedraagt 140 Nm.

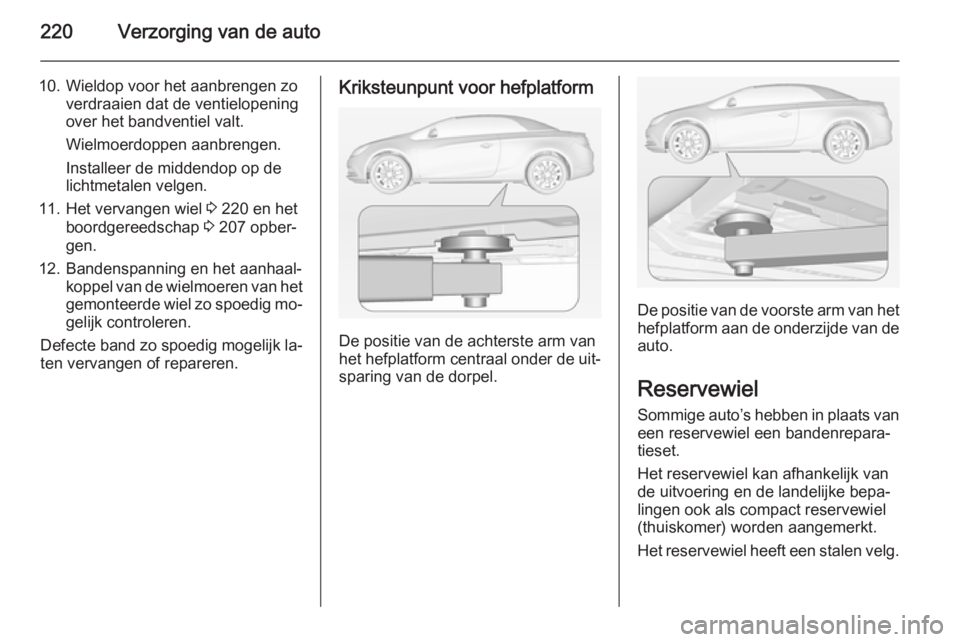

220Verzorging van de auto
10. Wieldop voor het aanbrengen zoverdraaien dat de ventielopeningover het bandventiel valt.
Wielmoerdoppen aanbrengen.
Installeer de middendop op de
lichtmetalen velgen.
11. Het vervangen wiel 3 220 en het
boordgereedschap 3 207 opber‐
gen.
12. Bandenspanning en het aanhaal‐ koppel van de wielmoeren van het
gemonteerde wiel zo spoedig mo‐ gelijk controleren.
Defecte band zo spoedig mogelijk la‐
ten vervangen of repareren.Kriksteunpunt voor hefplatform
De positie van de achterste arm van
het hefplatform centraal onder de uit‐ sparing van de dorpel.
De positie van de voorste arm van het
hefplatform aan de onderzijde van de
auto.
Reservewiel
Sommige auto’s hebben in plaats van een reservewiel een bandenrepara‐tieset.
Het reservewiel kan afhankelijk van
de uitvoering en de landelijke bepa‐
lingen ook als compact reservewiel
(thuiskomer) worden aangemerkt.
Het reservewiel heeft een stalen velg.

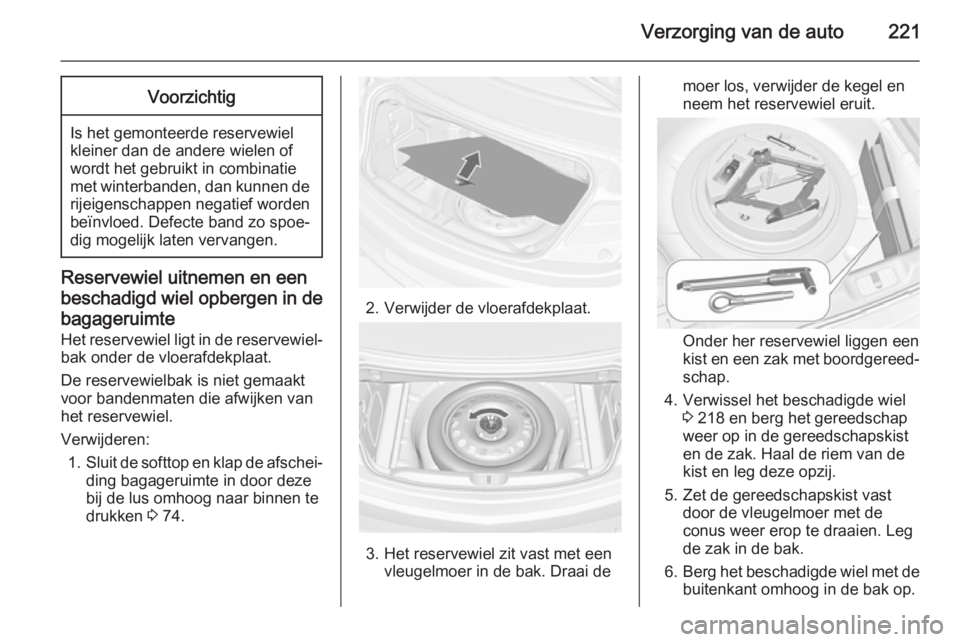

Verzorging van de auto221Voorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.
Reservewiel uitnemen en een
beschadigd wiel opbergen in de bagageruimte
Het reservewiel ligt in de reservewiel‐
bak onder de vloerafdekplaat.
De reservewielbak is niet gemaakt
voor bandenmaten die afwijken van
het reservewiel.
Verwijderen: 1. Sluit de softtop en klap de afschei‐
ding bagageruimte in door deze
bij de lus omhoog naar binnen te drukken 3 74.
2. Verwijder de vloerafdekplaat.
3. Het reservewiel zit vast met een
vleugelmoer in de bak. Draai de
moer los, verwijder de kegel en
neem het reservewiel eruit.
Onder her reservewiel liggen een
kist en een zak met boordgereed‐
schap.
4. Verwissel het beschadigde wiel 3 218 en berg het gereedschap
weer op in de gereedschapskist
en de zak. Haal de riem van de
kist en leg deze opzij.
5. Zet de gereedschapskist vast door de vleugelmoer met de
conus weer erop te draaien. Leg
de zak in de bak.
6. Berg het beschadigde wiel met de
buitenkant omhoog in de bak op.

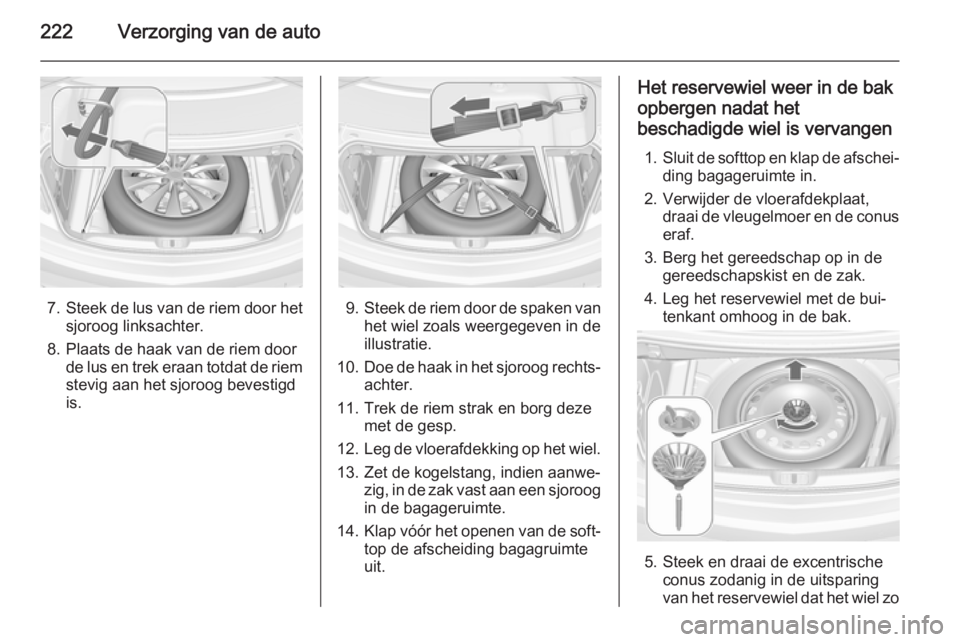

222Verzorging van de auto
7.Steek de lus van de riem door het
sjoroog linksachter.
8. Plaats de haak van de riem door de lus en trek eraan totdat de riemstevig aan het sjoroog bevestigd
is.9. Steek de riem door de spaken van
het wiel zoals weergegeven in de
illustratie.
10. Doe de haak in het sjoroog rechts‐
achter.
11. Trek de riem strak en borg deze met de gesp.
12. Leg de vloerafdekking op het wiel.
13. Zet de kogelstang, indien aanwe‐ zig, in de zak vast aan een sjoroogin de bagageruimte.
14. Klap vóór het openen van de soft‐
top de afscheiding bagagruimte
uit.
Het reservewiel weer in de bak
opbergen nadat het
beschadigde wiel is vervangen
1. Sluit de softtop en klap de afschei‐
ding bagageruimte in.
2. Verwijder de vloerafdekplaat, draai de vleugelmoer en de conus
eraf.
3. Berg het gereedschap op in de gereedschapskist en de zak.
4. Leg het reservewiel met de bui‐ tenkant omhoog in de bak.
5. Steek en draai de excentrischeconus zodanig in de uitsparing
van het reservewiel dat het wiel zo

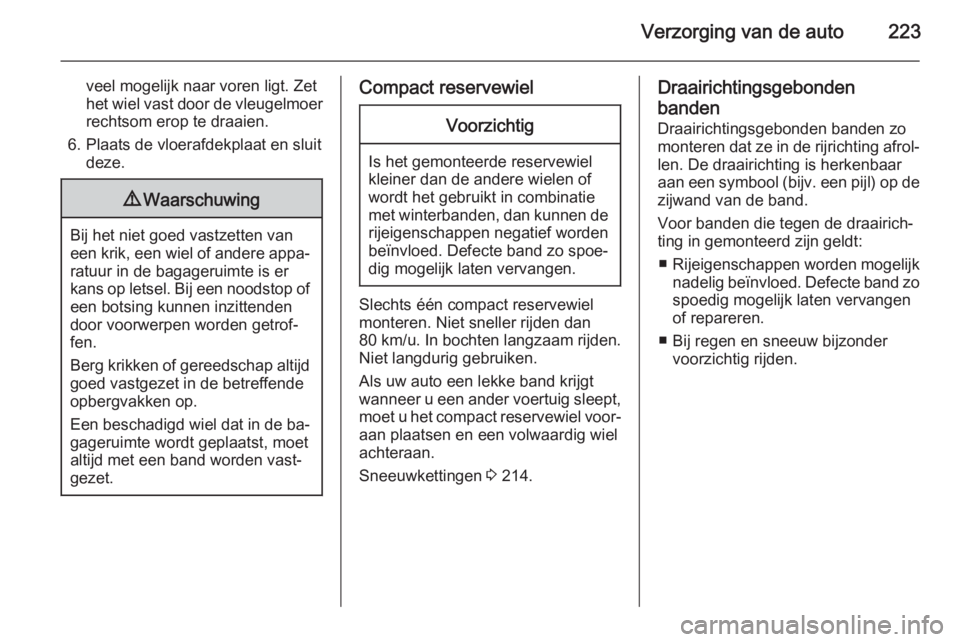

Verzorging van de auto223
veel mogelijk naar voren ligt. Zet
het wiel vast door de vleugelmoer rechtsom erop te draaien.
6. Plaats de vloerafdekplaat en sluit deze.9 Waarschuwing
Bij het niet goed vastzetten van
een krik, een wiel of andere appa‐ ratuur in de bagageruimte is er
kans op letsel. Bij een noodstop of
een botsing kunnen inzittendendoor voorwerpen worden getrof‐
fen.
Berg krikken of gereedschap altijd goed vastgezet in de betreffendeopbergvakken op.
Een beschadigd wiel dat in de ba‐
gageruimte wordt geplaatst, moet
altijd met een band worden vast‐
gezet.
Compact reservewielVoorzichtig
Is het gemonteerde reservewiel
kleiner dan de andere wielen of
wordt het gebruikt in combinatie
met winterbanden, dan kunnen de
rijeigenschappen negatief worden
beïnvloed. Defecte band zo spoe‐
dig mogelijk laten vervangen.
Slechts één compact reservewiel
monteren. Niet sneller rijden dan
80 km/u . In bochten langzaam rijden.
Niet langdurig gebruiken.
Als uw auto een lekke band krijgt
wanneer u een ander voertuig sleept,
moet u het compact reservewiel voor‐ aan plaatsen en een volwaardig wiel
achteraan.
Sneeuwkettingen 3 214.
Draairichtingsgebonden
banden
Draairichtingsgebonden banden zo
monteren dat ze in de rijrichting afrol‐ len. De draairichting is herkenbaar
aan een symbool (bijv. een pijl) op de
zijwand van de band.
Voor banden die tegen de draairich‐
ting in gemonteerd zijn geldt:
■ Rijeigenschappen worden mogelijk
nadelig beïnvloed. Defecte band zo
spoedig mogelijk laten vervangen
of repareren.
■ Bij regen en sneeuw bijzonder voorzichtig rijden.

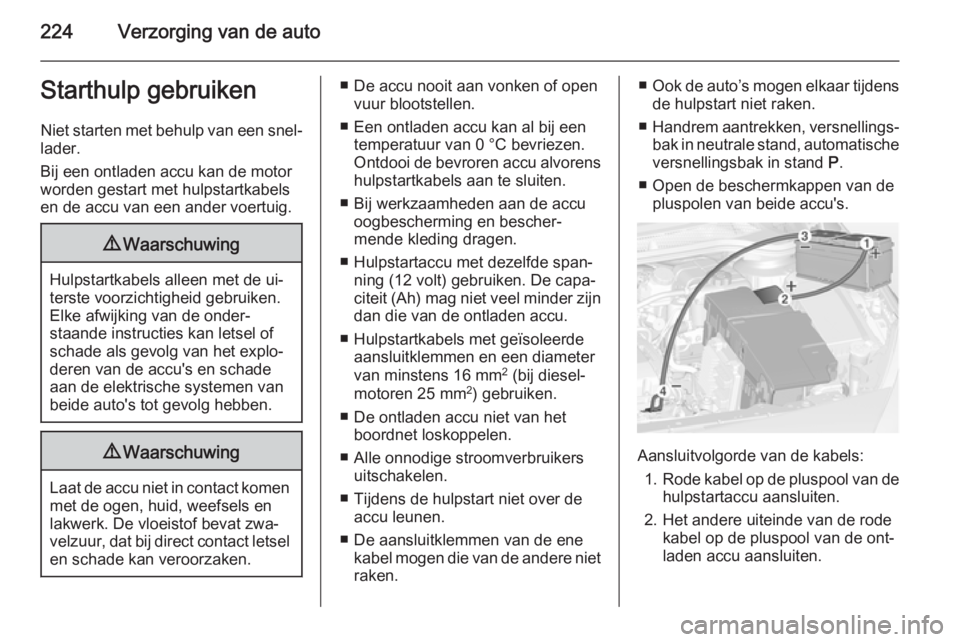

224Verzorging van de autoStarthulp gebruikenNiet starten met behulp van een snel‐
lader.
Bij een ontladen accu kan de motor
worden gestart met hulpstartkabels
en de accu van een ander voertuig.9 Waarschuwing
Hulpstartkabels alleen met de ui‐
terste voorzichtigheid gebruiken.
Elke afwijking van de onder‐
staande instructies kan letsel of
schade als gevolg van het explo‐
deren van de accu's en schade
aan de elektrische systemen van
beide auto's tot gevolg hebben.
9 Waarschuwing
Laat de accu niet in contact komen
met de ogen, huid, weefsels en
lakwerk. De vloeistof bevat zwa‐
velzuur, dat bij direct contact letsel en schade kan veroorzaken.
■ De accu nooit aan vonken of open vuur blootstellen.
■ Een ontladen accu kan al bij een temperatuur van 0 °C bevriezen.
Ontdooi de bevroren accu alvorens hulpstartkabels aan te sluiten.
■ Bij werkzaamheden aan de accu oogbescherming en bescher‐
mende kleding dragen.
■ Hulpstartaccu met dezelfde span‐ ning (12 volt) gebruiken. De capa‐
citeit (Ah) mag niet veel minder zijn
dan die van de ontladen accu.
■ Hulpstartkabels met geïsoleerde aansluitklemmen en een diameter
van minstens 16 mm 2
(bij diesel‐
motoren 25 mm 2
) gebruiken.
■ De ontladen accu niet van het boordnet loskoppelen.
■ Alle onnodige stroomverbruikers uitschakelen.
■ Tijdens de hulpstart niet over de accu leunen.
■ De aansluitklemmen van de ene kabel mogen die van de andere niet
raken.■ Ook de auto’s mogen elkaar tijdens
de hulpstart niet raken.
■ Handrem aantrekken, versnellings‐
bak in neutrale stand, automatische versnellingsbak in stand P.
■ Open de beschermkappen van de pluspolen van beide accu's.
Aansluitvolgorde van de kabels:
1. Rode kabel op de pluspool van de
hulpstartaccu aansluiten.
2. Het andere uiteinde van de rode kabel op de pluspool van de ont‐
laden accu aansluiten.

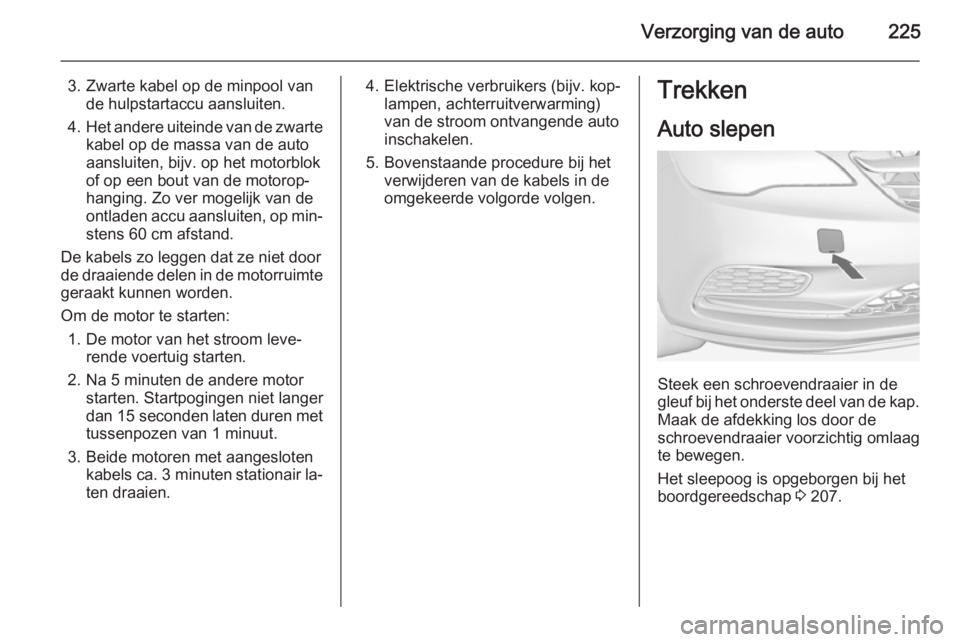

Verzorging van de auto225
3. Zwarte kabel op de minpool vande hulpstartaccu aansluiten.
4. Het andere uiteinde van de zwarte
kabel op de massa van de auto
aansluiten, bijv. op het motorblok
of op een bout van de motorop‐
hanging. Zo ver mogelijk van de
ontladen accu aansluiten, op min‐ stens 60 cm afstand.
De kabels zo leggen dat ze niet door
de draaiende delen in de motorruimte
geraakt kunnen worden.
Om de motor te starten: 1. De motor van het stroom leve‐ rende voertuig starten.
2. Na 5 minuten de andere motor starten. Startpogingen niet langerdan 15 seconden laten duren met
tussenpozen van 1 minuut.
3. Beide motoren met aangesloten kabels ca. 3 minuten stationair la‐
ten draaien.4. Elektrische verbruikers (bijv. kop‐ lampen, achterruitverwarming)
van de stroom ontvangende auto
inschakelen.
5. Bovenstaande procedure bij het verwijderen van de kabels in de
omgekeerde volgorde volgen.Trekken
Auto slepen
Steek een schroevendraaier in de
gleuf bij het onderste deel van de kap. Maak de afdekking los door de
schroevendraaier voorzichtig omlaag
te bewegen.
Het sleepoog is opgeborgen bij het
boordgereedschap 3 207.

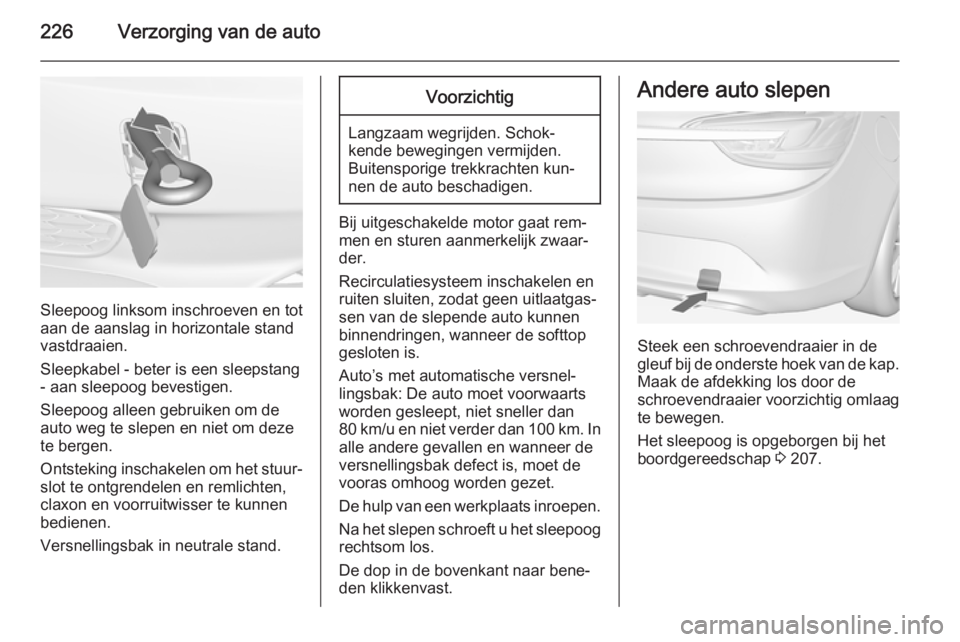

226Verzorging van de auto
Sleepoog linksom inschroeven en tot
aan de aanslag in horizontale stand
vastdraaien.
Sleepkabel - beter is een sleepstang
- aan sleepoog bevestigen.
Sleepoog alleen gebruiken om de
auto weg te slepen en niet om deze
te bergen.
Ontsteking inschakelen om het stuur‐
slot te ontgrendelen en remlichten,
claxon en voorruitwisser te kunnen
bedienen.
Versnellingsbak in neutrale stand.
Voorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten kun‐ nen de auto beschadigen.
Bij uitgeschakelde motor gaat rem‐
men en sturen aanmerkelijk zwaar‐
der.
Recirculatiesysteem inschakelen en ruiten sluiten, zodat geen uitlaatgas‐
sen van de slepende auto kunnen
binnendringen, wanneer de softtop
gesloten is.
Auto’s met automatische versnel‐
lingsbak: De auto moet voorwaarts
worden gesleept, niet sneller dan
80 km/u en niet verder dan 100 km. In alle andere gevallen en wanneer deversnellingsbak defect is, moet de
vooras omhoog worden gezet.
De hulp van een werkplaats inroepen. Na het slepen schroeft u het sleepoog
rechtsom los.
De dop in de bovenkant naar bene‐
den klikkenvast.
Andere auto slepen
Steek een schroevendraaier in de
gleuf bij de onderste hoek van de kap. Maak de afdekking los door de
schroevendraaier voorzichtig omlaag
te bewegen.
Het sleepoog is opgeborgen bij het
boordgereedschap 3 207.

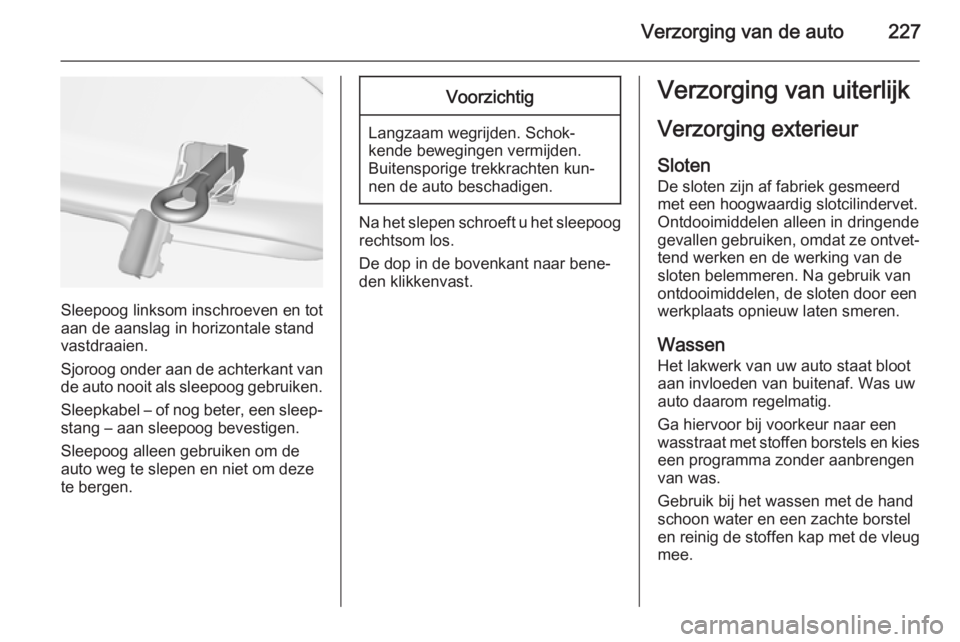

Verzorging van de auto227
Sleepoog linksom inschroeven en tot
aan de aanslag in horizontale stand
vastdraaien.
Sjoroog onder aan de achterkant van
de auto nooit als sleepoog gebruiken.
Sleepkabel – of nog beter, een sleep‐stang – aan sleepoog bevestigen.
Sleepoog alleen gebruiken om de
auto weg te slepen en niet om deze
te bergen.
Voorzichtig
Langzaam wegrijden. Schok‐
kende bewegingen vermijden.
Buitensporige trekkrachten kun‐ nen de auto beschadigen.
Na het slepen schroeft u het sleepoog rechtsom los.
De dop in de bovenkant naar bene‐
den klikkenvast.
Verzorging van uiterlijk
Verzorging exterieur
Sloten
De sloten zijn af fabriek gesmeerd
met een hoogwaardig slotcilindervet. Ontdooimiddelen alleen in dringende
gevallen gebruiken, omdat ze ontvet‐
tend werken en de werking van de
sloten belemmeren. Na gebruik van
ontdooimiddelen, de sloten door een
werkplaats opnieuw laten smeren.
Wassen
Het lakwerk van uw auto staat bloot
aan invloeden van buitenaf. Was uw
auto daarom regelmatig.
Ga hiervoor bij voorkeur naar een
wasstraat met stoffen borstels en kies een programma zonder aanbrengen
van was.
Gebruik bij het wassen met de hand
schoon water en een zachte borstel
en reinig de stoffen kap met de vleug
mee.

228Verzorging van de auto
Gebruik voor het reinigen van de soft‐top en de motorruimte nooit een
stoom- of hogedrukreiniger.
Breng regelmatig was op het lakwerk
van de auto aan.
Vogeluitwerpselen, dode insecten,
boomhars en stuifmeel e.d. onmid‐
dellijk verwijderen. Hierin zitten
agressieve bestanddelen die lak- en weefselschade kunnen veroorzaken.
Bij een bezoek aan een wasstraat, de aanwijzingen van de exploitant opvol‐
gen. De voorruitwisser moet uitge‐
schakeld zijn. Verwijder een opge‐
schroefde antenne en externe acces‐ soires.
Bij handmatig wassen erop letten dat
ook de binnenkant van de wielkasten
grondig schoongespoten wordt.
Randen en naden van geopende por‐
tieren, achterklep en motorkap en de gebieden die erdoor bedekt worden
reinigen.Voorzichtig
Gebruik altijd een reinigingsmid‐
del met een pH-waarde van 4 tot 9.
Gebruik reinigingsmiddelen niet
op warme oppervlakken.
Voorzichtig
Droog de softtop na wassen of rei‐
nigen volledig alvorens u deze
opent. Als een natte softtop lan‐
gere tijd geopend blijft, ontstaat er schade door watervlekken en
schimmelgroei.
Houd bij het reinigen met een hoge‐
drukreiniger een minimale afstand
van 30 cm tot het merkembleem ach‐
ter aan om onbedoeld ontgrendelen
te voorkomen.
Daarna de auto grondig afspoelen en afzemen. Zeemlap vaak uitspoelen.
Voor de carrosserie en de ruiten ver‐
schillende zeemlappen gebruiken:
wasresten op de ruiten belemmeren
het zicht.
Laat alle portierscharnieren door een
werkplaats smeren.
Teervlekken niet met harde voorwer‐
pen verwijderen. Op gelakte opper‐
vlakken een spray voor het verwijde‐
ren van teervlekken gebruiken.
Buitenverlichting De afdekking van de koplampen en
de overige verlichting zijn gemaakt
van kunststof. Geen schurende, bij‐
tende of agressieve middelen of ijs‐ krabbers gebruiken en ze niet droogreinigen.
Polijsten en in de was zetten Breng op het lakwerk van de auto re‐ gelmatig was aan (uiterlijk wanneer
het water geen parels meer vormt).
Zo niet, droogt de lak uit.
Polijsten is alleen nodig als de laklaag
mat geworden is of aanslag vertoont.
Autopolish met siliconen vormt een
vuilwerende laag, waardoor in de was
zetten overbodig is.
Behandel de softtop en kunststof car‐
rosserieonderdelen niet met was of
polijstmiddelen.
