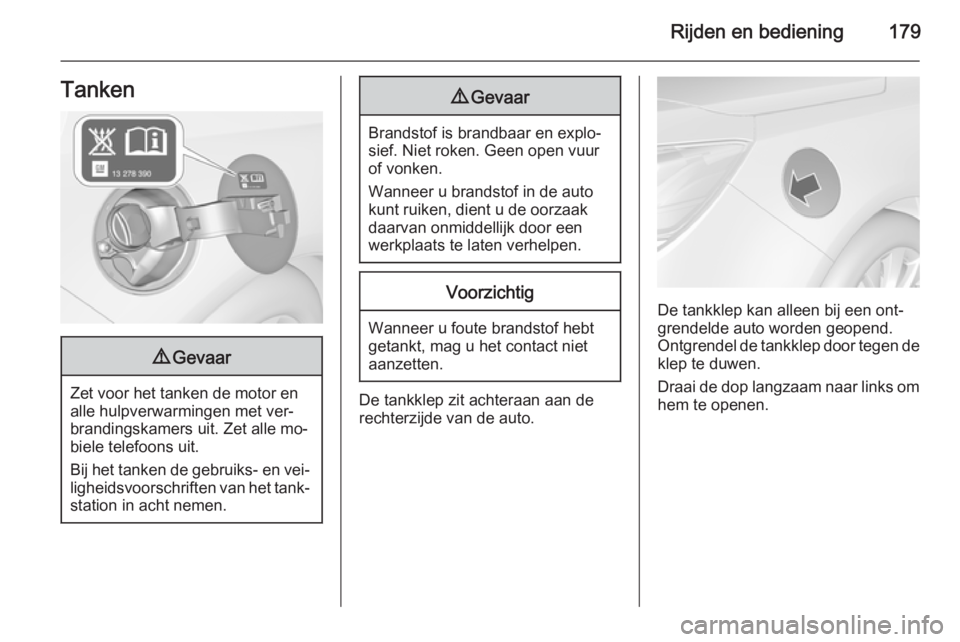

Rijden en bediening179Tanken9Gevaar
Zet voor het tanken de motor en
alle hulpverwarmingen met ver‐
brandingskamers uit. Zet alle mo‐
biele telefoons uit.
Bij het tanken de gebruiks- en vei‐ ligheidsvoorschriften van het tank‐station in acht nemen.
9 Gevaar
Brandstof is brandbaar en explo‐
sief. Niet roken. Geen open vuur
of vonken.
Wanneer u brandstof in de auto
kunt ruiken, dient u de oorzaak daarvan onmiddellijk door een
werkplaats te laten verhelpen.
Voorzichtig
Wanneer u foute brandstof hebt
getankt, mag u het contact niet
aanzetten.
De tankklep zit achteraan aan de
rechterzijde van de auto.
De tankklep kan alleen bij een ont‐
grendelde auto worden geopend.
Ontgrendel de tankklep door tegen de
klep te duwen.
Draai de dop langzaam naar links om hem te openen.

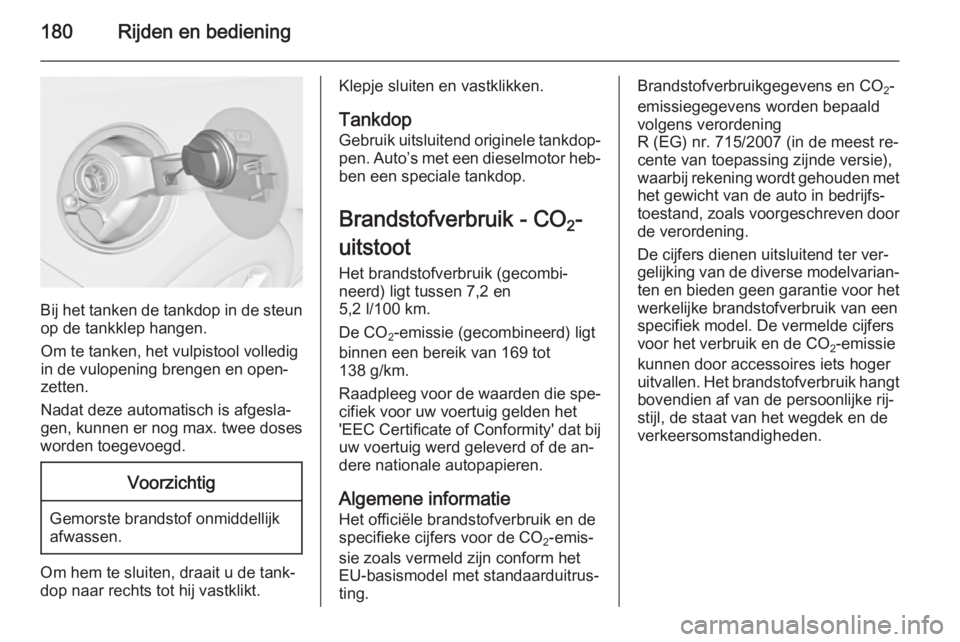

180Rijden en bediening
Bij het tanken de tankdop in de steunop de tankklep hangen.
Om te tanken, het vulpistool volledig
in de vulopening brengen en open‐
zetten.
Nadat deze automatisch is afgesla‐
gen, kunnen er nog max. twee doses
worden toegevoegd.
Voorzichtig
Gemorste brandstof onmiddellijk
afwassen.
Om hem te sluiten, draait u de tank‐
dop naar rechts tot hij vastklikt.
Klepje sluiten en vastklikken.
Tankdop Gebruik uitsluitend originele tankdop‐pen. Auto’s met een dieselmotor heb‐
ben een speciale tankdop.
Brandstofverbruik - CO 2-
uitstoot
Het brandstofverbruik (gecombi‐
neerd) ligt tussen 7,2 en
5,2 l/100 km.
De CO 2-emissie (gecombineerd) ligt
binnen een bereik van 169 tot
138 g/km.
Raadpleeg voor de waarden die spe‐ cifiek voor uw voertuig gelden het
'EEC Certificate of Conformity' dat bij uw voertuig werd geleverd of de an‐
dere nationale autopapieren.
Algemene informatie Het officiële brandstofverbruik en de
specifieke cijfers voor de CO 2-emis‐
sie zoals vermeld zijn conform het
EU-basismodel met standaarduitrus‐
ting.Brandstofverbruikgegevens en CO 2-
emissiegegevens worden bepaald
volgens verordening
R (EG) nr. 715/2007 (in de meest re‐
cente van toepassing zijnde versie),
waarbij rekening wordt gehouden met het gewicht van de auto in bedrijfs‐
toestand, zoals voorgeschreven door
de verordening.
De cijfers dienen uitsluitend ter ver‐
gelijking van de diverse modelvarian‐
ten en bieden geen garantie voor het
werkelijke brandstofverbruik van een
specifiek model. De vermelde cijfers
voor het verbruik en de CO 2-emissie
kunnen door accessoires iets hoger
uitvallen. Het brandstofverbruik hangt
bovendien af van de persoonlijke rij‐
stijl, de staat van het wegdek en de
verkeersomstandigheden.

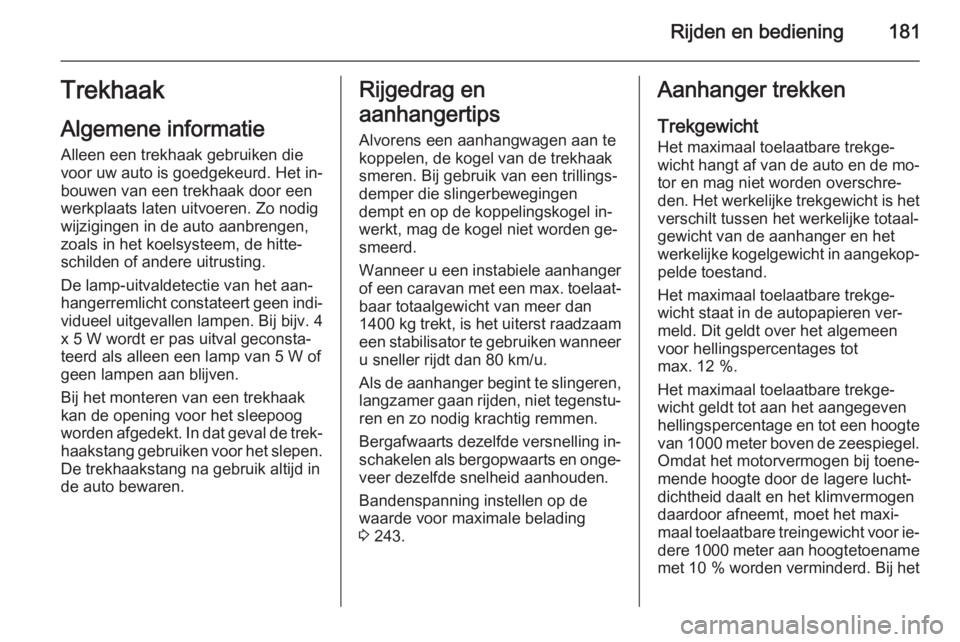

Rijden en bediening181TrekhaakAlgemene informatie
Alleen een trekhaak gebruiken die
voor uw auto is goedgekeurd. Het in‐
bouwen van een trekhaak door een
werkplaats laten uitvoeren. Zo nodig
wijzigingen in de auto aanbrengen,
zoals in het koelsysteem, de hitte‐
schilden of andere uitrusting.
De lamp-uitvaldetectie van het aan‐
hangerremlicht constateert geen indi‐ vidueel uitgevallen lampen. Bij bijv. 4
x 5 W wordt er pas uitval geconsta‐
teerd als alleen een lamp van 5 W of
geen lampen aan blijven.
Bij het monteren van een trekhaak kan de opening voor het sleepoogworden afgedekt. In dat geval de trek‐
haakstang gebruiken voor het slepen.
De trekhaakstang na gebruik altijd in
de auto bewaren.Rijgedrag en
aanhangertips
Alvorens een aanhangwagen aan te
koppelen, de kogel van de trekhaak
smeren. Bij gebruik van een trillings‐
demper die slingerbewegingen
dempt en op de koppelingskogel in‐
werkt, mag de kogel niet worden ge‐
smeerd.
Wanneer u een instabiele aanhanger of een caravan met een max. toelaat‐
baar totaalgewicht van meer dan
1400 kg trekt, is het uiterst raadzaam
een stabilisator te gebruiken wanneer u sneller rijdt dan 80 km/u.
Als de aanhanger begint te slingeren,
langzamer gaan rijden, niet tegenstu‐ ren en zo nodig krachtig remmen.
Bergafwaarts dezelfde versnelling in‐
schakelen als bergopwaarts en onge‐ veer dezelfde snelheid aanhouden.
Bandenspanning instellen op de
waarde voor maximale belading
3 243.Aanhanger trekken
Trekgewicht
Het maximaal toelaatbare trekge‐
wicht hangt af van de auto en de mo‐
tor en mag niet worden overschre‐
den. Het werkelijke trekgewicht is het verschilt tussen het werkelijke totaal‐
gewicht van de aanhanger en het
werkelijke kogelgewicht in aangekop‐
pelde toestand.
Het maximaal toelaatbare trekge‐
wicht staat in de autopapieren ver‐
meld. Dit geldt over het algemeen voor hellingspercentages tot
max. 12 %.
Het maximaal toelaatbare trekge‐
wicht geldt tot aan het aangegeven
hellingspercentage en tot een hoogte van 1000 meter boven de zeespiegel.
Omdat het motorvermogen bij toene‐
mende hoogte door de lagere lucht‐
dichtheid daalt en het klimvermogen daardoor afneemt, moet het maxi‐
maal toelaatbare treingewicht voor ie‐
dere 1000 meter aan hoogtetoename
met 10 % worden verminderd. Bij het

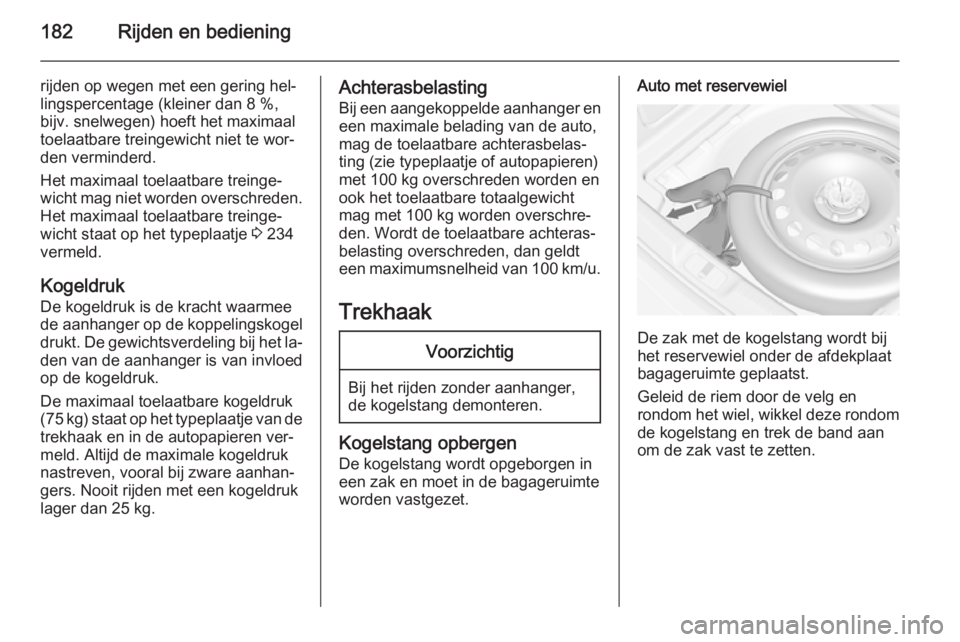

182Rijden en bediening
rijden op wegen met een gering hel‐
lingspercentage (kleiner dan 8 %, bijv. snelwegen) hoeft het maximaal
toelaatbare treingewicht niet te wor‐
den verminderd.
Het maximaal toelaatbare treinge‐
wicht mag niet worden overschreden.
Het maximaal toelaatbare treinge‐
wicht staat op het typeplaatje 3 234
vermeld.
Kogeldruk
De kogeldruk is de kracht waarmee
de aanhanger op de koppelingskogel drukt. De gewichtsverdeling bij het la‐
den van de aanhanger is van invloed
op de kogeldruk.
De maximaal toelaatbare kogeldruk
(75 kg) staat op het typeplaatje van de
trekhaak en in de autopapieren ver‐
meld. Altijd de maximale kogeldruk
nastreven, vooral bij zware aanhan‐
gers. Nooit rijden met een kogeldruk
lager dan 25 kg.Achterasbelasting
Bij een aangekoppelde aanhanger en een maximale belading van de auto,mag de toelaatbare achterasbelas‐
ting (zie typeplaatje of autopapieren)
met 100 kg overschreden worden en
ook het toelaatbare totaalgewicht
mag met 100 kg worden overschre‐
den. Wordt de toelaatbare achteras‐
belasting overschreden, dan geldt
een maximumsnelheid van 100 km/u .
TrekhaakVoorzichtig
Bij het rijden zonder aanhanger, de kogelstang demonteren.
Kogelstang opbergen
De kogelstang wordt opgeborgen ineen zak en moet in de bagageruimte
worden vastgezet.
Auto met reservewiel
De zak met de kogelstang wordt bij
het reservewiel onder de afdekplaat
bagageruimte geplaatst.
Geleid de riem door de velg en
rondom het wiel, wikkel deze rondom
de kogelstang en trek de band aan
om de zak vast te zetten.

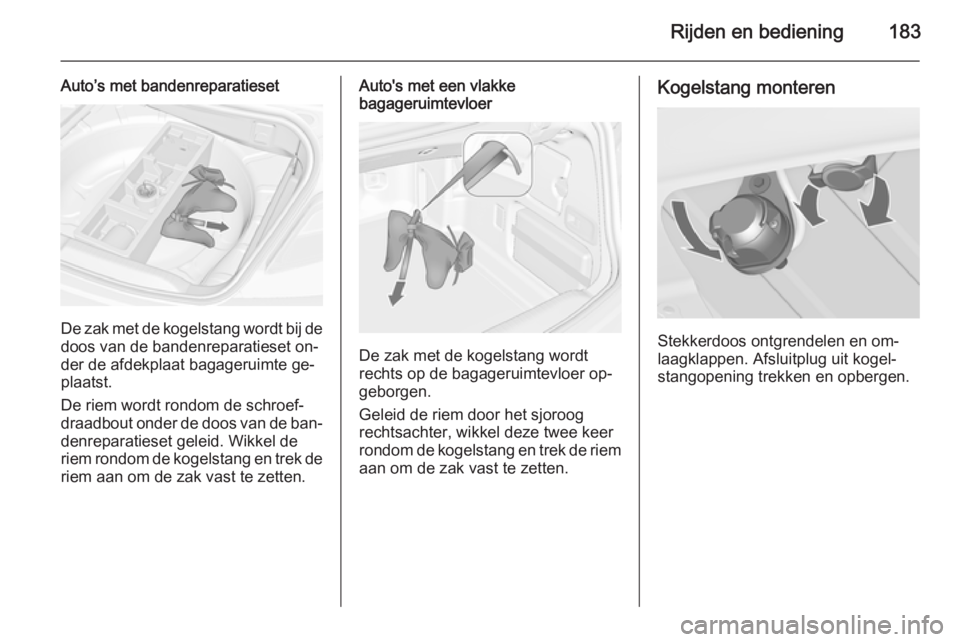

Rijden en bediening183
Auto’s met bandenreparatieset
De zak met de kogelstang wordt bij dedoos van de bandenreparatieset on‐
der de afdekplaat bagageruimte ge‐
plaatst.
De riem wordt rondom de schroef‐
draadbout onder de doos van de ban‐
denreparatieset geleid. Wikkel de
riem rondom de kogelstang en trek de riem aan om de zak vast te zetten.
Auto's met een vlakke
bagageruimtevloer
De zak met de kogelstang wordt
rechts op de bagageruimtevloer op‐
geborgen.
Geleid de riem door het sjoroog
rechtsachter, wikkel deze twee keer
rondom de kogelstang en trek de riem aan om de zak vast te zetten.
Kogelstang monteren
Stekkerdoos ontgrendelen en om‐
laagklappen. Afsluitplug uit kogel‐
stangopening trekken en opbergen.

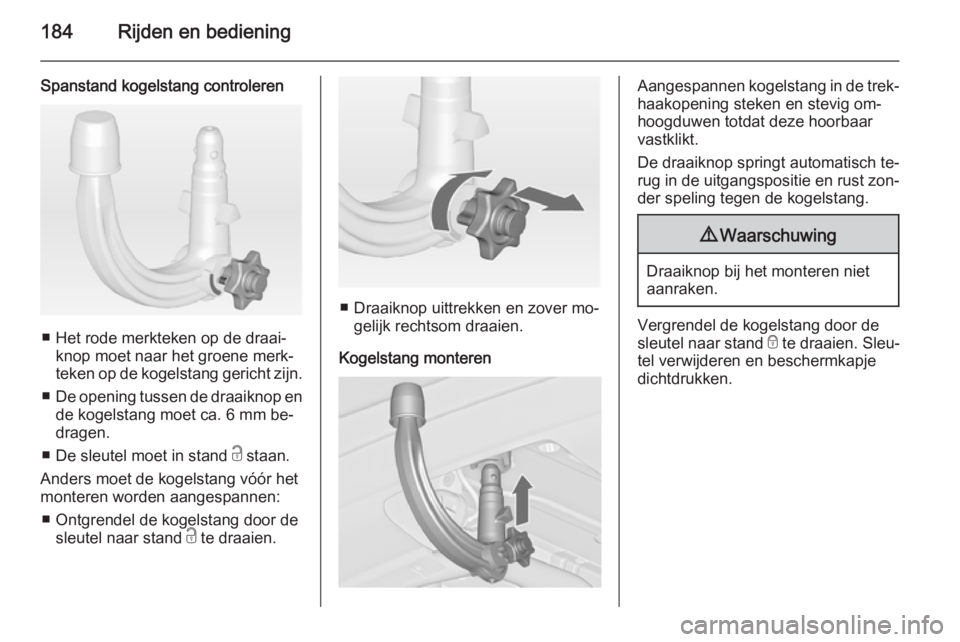

184Rijden en bediening
Spanstand kogelstang controleren
■ Het rode merkteken op de draai‐knop moet naar het groene merk‐
teken op de kogelstang gericht zijn.
■ De opening tussen de draaiknop en
de kogelstang moet ca. 6 mm be‐
dragen.
■ De sleutel moet in stand c staan.
Anders moet de kogelstang vóór het monteren worden aangespannen:
■ Ontgrendel de kogelstang door de sleutel naar stand c te draaien.
■ Draaiknop uittrekken en zover mo‐
gelijk rechtsom draaien.
Kogelstang monteren
Aangespannen kogelstang in de trek‐
haakopening steken en stevig om‐ hoogduwen totdat deze hoorbaar
vastklikt.
De draaiknop springt automatisch te‐
rug in de uitgangspositie en rust zon‐
der speling tegen de kogelstang.9 Waarschuwing
Draaiknop bij het monteren niet
aanraken.
Vergrendel de kogelstang door de
sleutel naar stand e te draaien. Sleu‐
tel verwijderen en beschermkapje dichtdrukken.

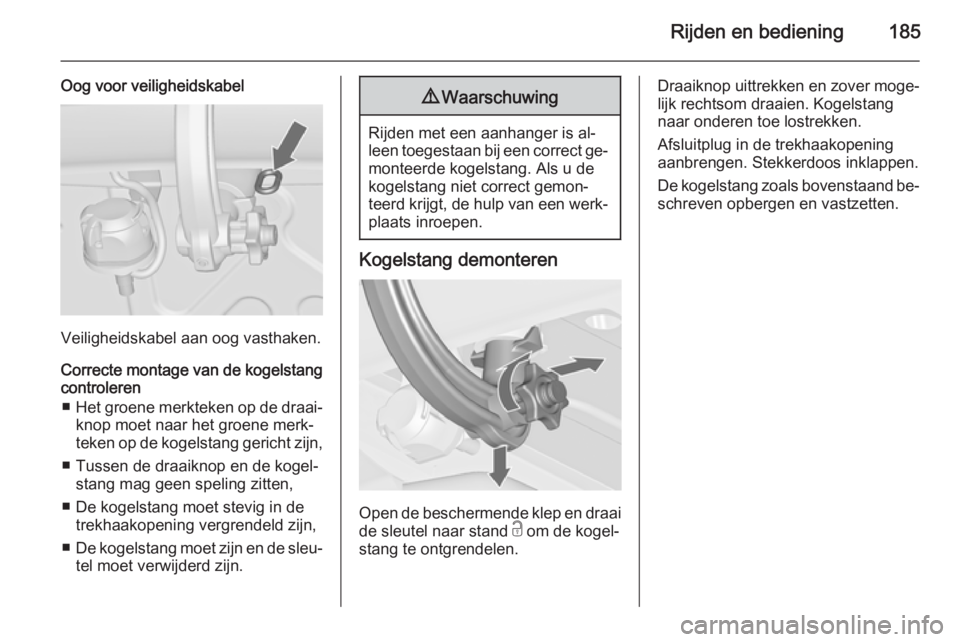

Rijden en bediening185
Oog voor veiligheidskabel
Veiligheidskabel aan oog vasthaken.
Correcte montage van de kogelstang
controleren
■ Het groene merkteken op de draai‐
knop moet naar het groene merk‐
teken op de kogelstang gericht zijn,
■ Tussen de draaiknop en de kogel‐ stang mag geen speling zitten,
■ De kogelstang moet stevig in de trekhaakopening vergrendeld zijn,
■ De kogelstang moet zijn en de sleu‐
tel moet verwijderd zijn.
9 Waarschuwing
Rijden met een aanhanger is al‐
leen toegestaan bij een correct ge‐ monteerde kogelstang. Als u de
kogelstang niet correct gemon‐
teerd krijgt, de hulp van een werk‐ plaats inroepen.
Kogelstang demonteren
Open de beschermende klep en draai
de sleutel naar stand c om de kogel‐
stang te ontgrendelen.
Draaiknop uittrekken en zover moge‐ lijk rechtsom draaien. Kogelstang
naar onderen toe lostrekken.
Afsluitplug in de trekhaakopening
aanbrengen. Stekkerdoos inklappen.
De kogelstang zoals bovenstaand be‐
schreven opbergen en vastzetten.

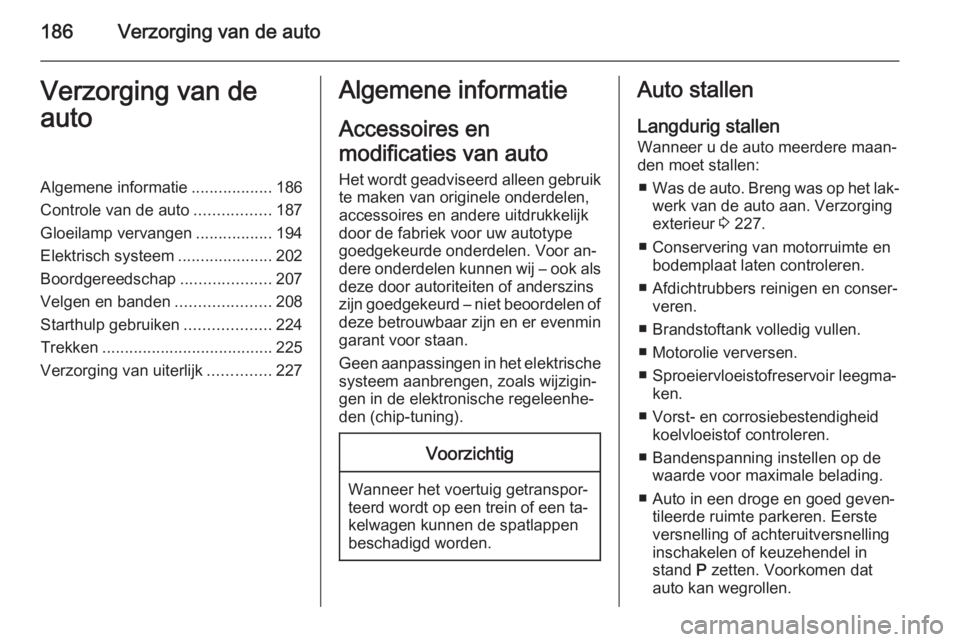

186Verzorging van de autoVerzorging van de
autoAlgemene informatie ..................186
Controle van de auto .................187
Gloeilamp vervangen .................194
Elektrisch systeem .....................202
Boordgereedschap ....................207
Velgen en banden .....................208
Starthulp gebruiken ...................224
Trekken ...................................... 225
Verzorging van uiterlijk ..............227Algemene informatie
Accessoires en
modificaties van auto
Het wordt geadviseerd alleen gebruik
te maken van originele onderdelen,
accessoires en andere uitdrukkelijk
door de fabriek voor uw autotype
goedgekeurde onderdelen. Voor an‐
dere onderdelen kunnen wij – ook als deze door autoriteiten of anderszins
zijn goedgekeurd – niet beoordelen of deze betrouwbaar zijn en er evenmin garant voor staan.
Geen aanpassingen in het elektrische
systeem aanbrengen, zoals wijzigin‐
gen in de elektronische regeleenhe‐
den (chip-tuning).Voorzichtig
Wanneer het voertuig getranspor‐
teerd wordt op een trein of een ta‐ kelwagen kunnen de spatlappen
beschadigd worden.
Auto stallen
Langdurig stallen
Wanneer u de auto meerdere maan‐
den moet stallen:
■ Was de auto. Breng was op het lak‐
werk van de auto aan. Verzorging
exterieur 3 227.
■ Conservering van motorruimte en bodemplaat laten controleren.
■ Afdichtrubbers reinigen en conser‐ veren.
■ Brandstoftank volledig vullen.
■ Motorolie verversen.
■ Sproeiervloeistofreservoir leegma‐ ken.
■ Vorst- en corrosiebestendigheid koelvloeistof controleren.
■ Bandenspanning instellen op de waarde voor maximale belading.
■ Auto in een droge en goed geven‐ tileerde ruimte parkeren. Eerste
versnelling of achteruitversnelling
inschakelen of keuzehendel in
stand P zetten. Voorkomen dat
auto kan wegrollen.

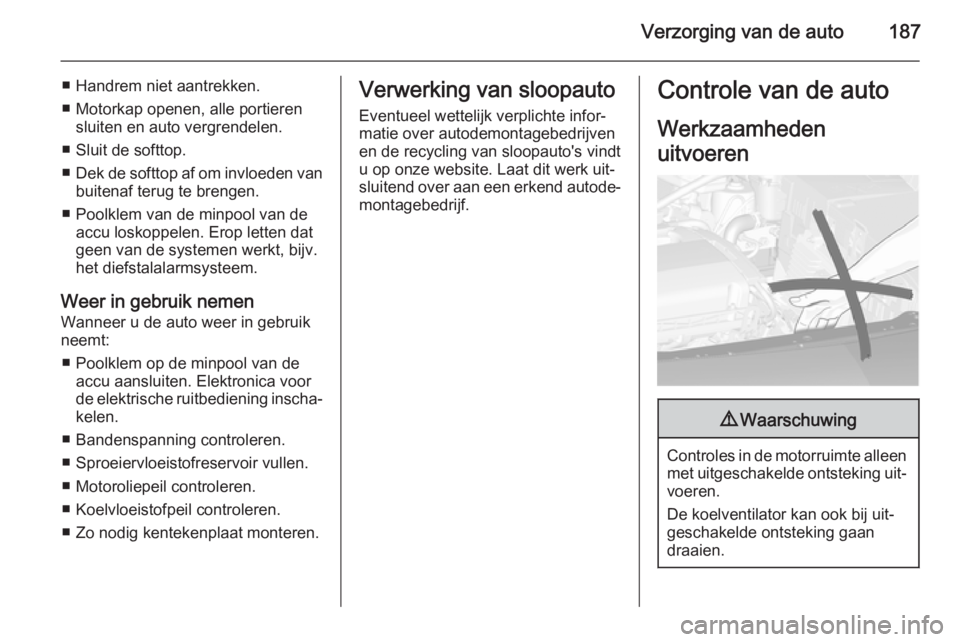

Verzorging van de auto187
■ Handrem niet aantrekken.
■ Motorkap openen, alle portieren sluiten en auto vergrendelen.
■ Sluit de softtop.
■ Dek de softtop af om invloeden van
buitenaf terug te brengen.
■ Poolklem van de minpool van de accu loskoppelen. Erop letten dat
geen van de systemen werkt, bijv.
het diefstalalarmsysteem.
Weer in gebruik nemen
Wanneer u de auto weer in gebruik
neemt:
■ Poolklem op de minpool van de accu aansluiten. Elektronica voor
de elektrische ruitbediening inscha‐ kelen.
■ Bandenspanning controleren.
■ Sproeiervloeistofreservoir vullen.
■ Motoroliepeil controleren.
■ Koelvloeistofpeil controleren.
■ Zo nodig kentekenplaat monteren.Verwerking van sloopauto
Eventueel wettelijk verplichte infor‐
matie over autodemontagebedrijven
en de recycling van sloopauto's vindt
u op onze website. Laat dit werk uit‐
sluitend over aan een erkend autode‐ montagebedrijf.Controle van de auto
Werkzaamheden
uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking uit‐ voeren.
De koelventilator kan ook bij uit‐
geschakelde ontsteking gaan
draaien.

188Verzorging van de auto9Gevaar
Het ontstekingssysteem en de Xe‐
nonkoplampen werken met een
zeer hoge spanning. Niet aanra‐
ken.

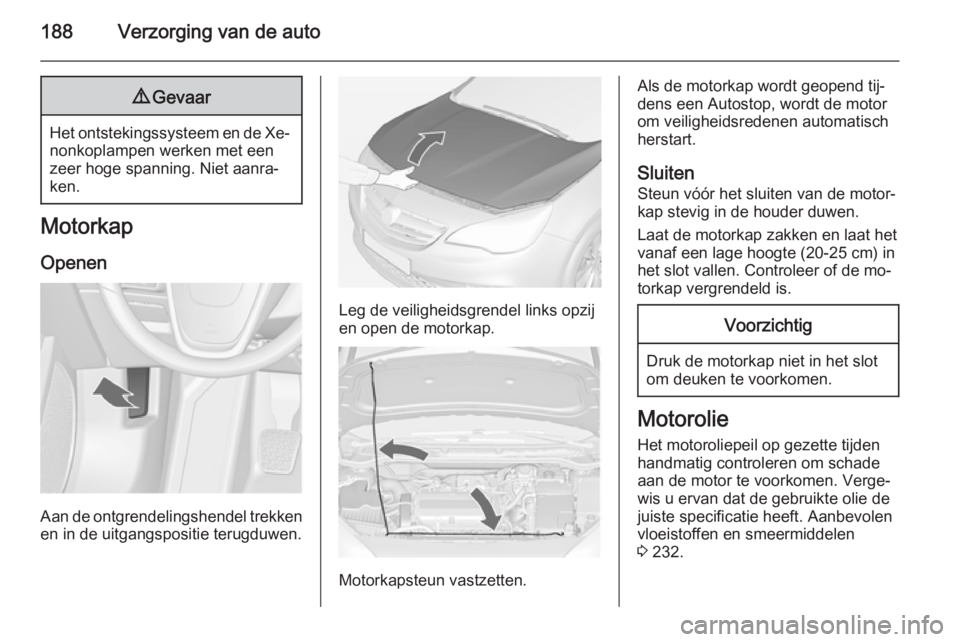

Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.
Leg de veiligheidsgrendel links opzijen open de motorkap.
Motorkapsteun vastzetten.
Als de motorkap wordt geopend tij‐
dens een Autostop, wordt de motor om veiligheidsredenen automatischherstart.
Sluiten
Steun vóór het sluiten van de motor‐
kap stevig in de houder duwen.
Laat de motorkap zakken en laat het
vanaf een lage hoogte (20-25 cm) in
het slot vallen. Controleer of de mo‐
torkap vergrendeld is.Voorzichtig
Druk de motorkap niet in het slot
om deuken te voorkomen.
Motorolie
Het motoroliepeil op gezette tijden
handmatig controleren om schade
aan de motor te voorkomen. Verge‐
wis u ervan dat de gebruikte olie de juiste specificatie heeft. Aanbevolen
vloeistoffen en smeermiddelen
3 232.
