OPEL CASCADA 2014 Instruktionsbok

Bilvård189

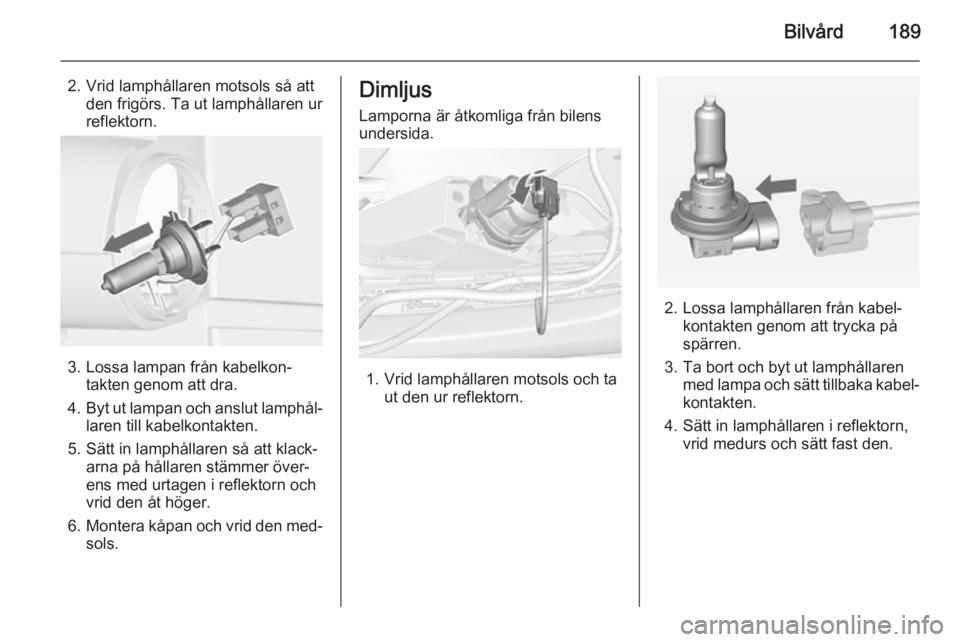

2. Vrid lamphållaren motsols så attden frigörs. Ta ut lamphållaren ur
reflektorn.
3. Lossa lampan från kabelkon‐ takten genom att dra.
4. Byt ut lampan och anslut lamphål‐
laren till kabelkontakten.
5. Sätt in lamphållaren så att klack‐ arna på hållaren stämmer över‐
ens med urtagen i reflektorn och
vrid den åt höger.
6. Montera kåpan och vrid den med‐
sols.
Dimljus
Lamporna är åtkomliga från bilens
undersida.
1. Vrid lamphållaren motsols och ta ut den ur reflektorn.
2. Lossa lamphållaren från kabel‐kontakten genom att trycka på
spärren.
3. Ta bort och byt ut lamphållaren med lampa och sätt tillbaka kabel‐
kontakten.
4. Sätt in lamphållaren i reflektorn, vrid medurs och sätt fast den.

190BilvårdFrämre blinkers

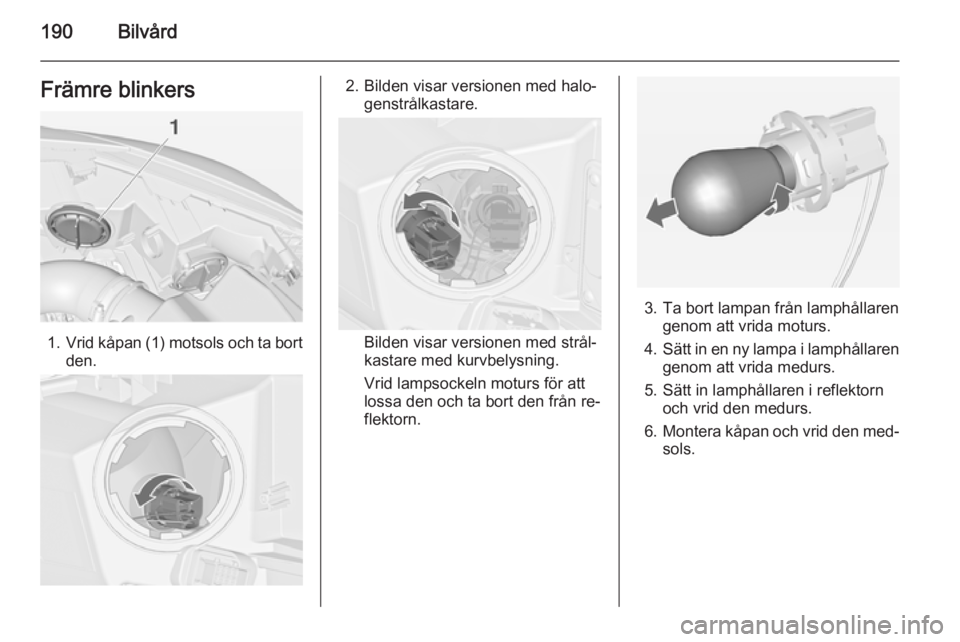

1.Vrid kåpan (1) motsols och ta bort
den.
2. Bilden visar versionen med halo‐ genstrålkastare.
Bilden visar versionen med strål‐
kastare med kurvbelysning.
Vrid lampsockeln moturs för att
lossa den och ta bort den från re‐ flektorn.
3. Ta bort lampan från lamphållaren genom att vrida moturs.
4. Sätt in en ny lampa i lamphållaren
genom att vrida medurs.
5. Sätt in lamphållaren i reflektorn och vrid den medurs.
6. Montera kåpan och vrid den med‐
sols.

Bilvård191Bakljus

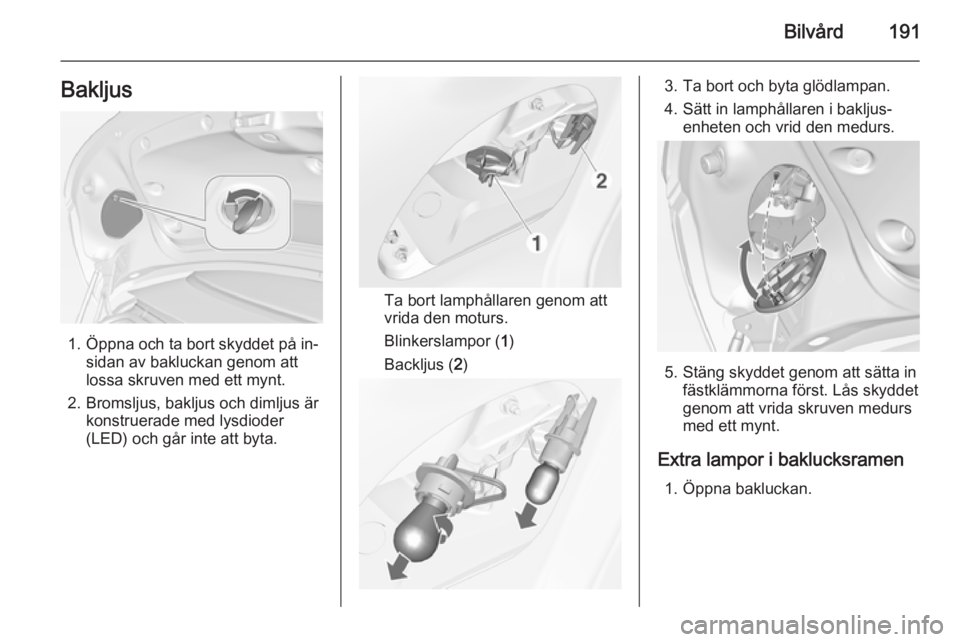

1. Öppna och ta bort skyddet på in‐sidan av bakluckan genom att
lossa skruven med ett mynt.
2. Bromsljus, bakljus och dimljus är konstruerade med lysdioder
(LED) och går inte att byta.
Ta bort lamphållaren genom att
vrida den moturs.
Blinkerslampor ( 1)
Backljus ( 2)
3. Ta bort och byta glödlampan.
4. Sätt in lamphållaren i bakljus‐ enheten och vrid den medurs.
5. Stäng skyddet genom att sätta in fästklämmorna först. Lås skyddet
genom att vrida skruven medurs
med ett mynt.
Extra lampor i baklucksramen 1. Öppna bakluckan.

192Bilvård
2. Lossa skyddet i sidoklädselpane‐len och ta bort det.
3. Ta bort lamphållaren genom attvrida den moturs.
Blinkerslampor ( 1)
Bakljus ( 2)
4. Ta bort och byt glödlampan.
5. Sätt in lamphållaren i huset och vrid det medurs.
6. Fäst klädselpanelen på sidan.
Sidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. På vänster sida av bilen skjuter du
lampan framåt och tar ut den ur
stänkskärmen med bakänden.
På höger sida av bilen skjuter du
lampan bakåt och tar ut den ur
stänkskärmen med framänden.

Bilvård193
2.Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.
4. Sätt i glödlampshållaren och vridden medurs.
5. På vänster sida: Sätt i framänden i stänkskärmen, skjut den framåtoch sätt in bakänden.
På höger sida: Sätt i bakänden i
stänkskärmen, skjut framåt och
sätt in framänden.

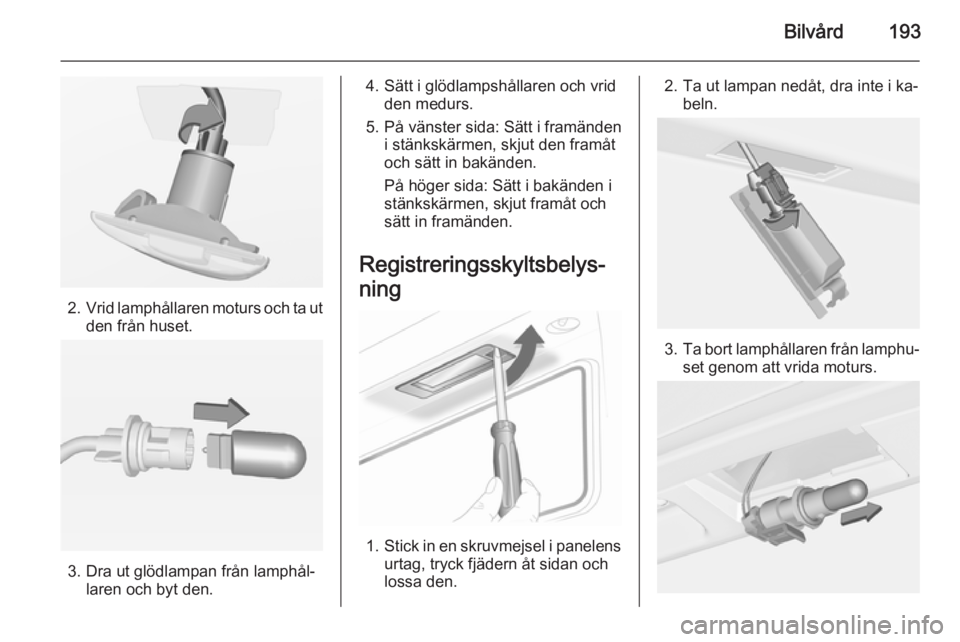

Registreringsskyltsbelys‐
ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.
2. Ta ut lampan nedåt, dra inte i ka‐ beln.
3. Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.

194Bilvård
4. Dra ut glödlampan från lamphål‐laren och byt den.
5. Sätt in lamphållaren i lamphuset och vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Kupébelysning
Kupébelysning och läslampor
Låt en verkstad utföra lampbyte.
LastrumsbelysningLåt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.Elsystem

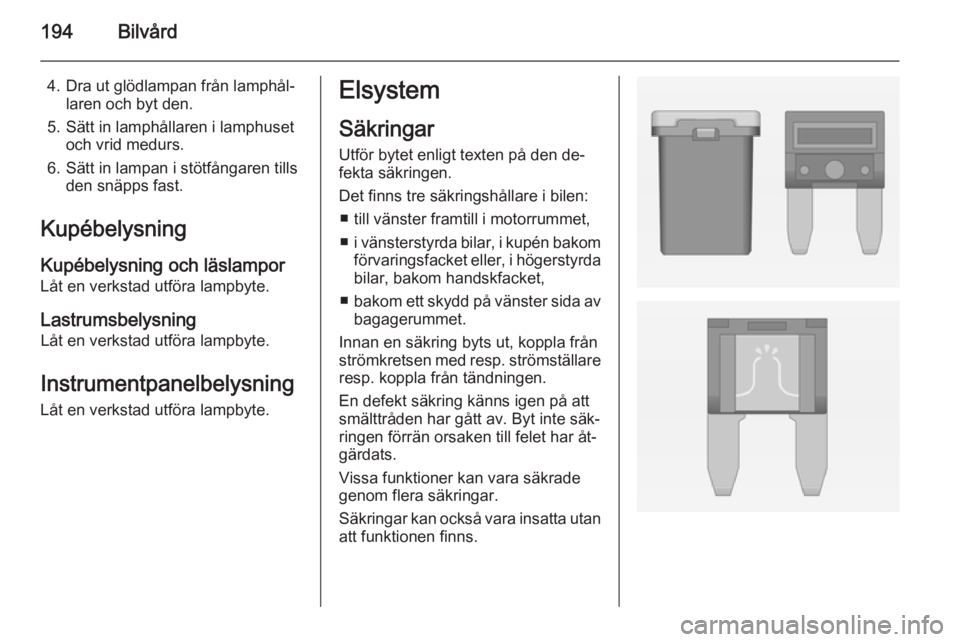

Säkringar Utför bytet enligt texten på den de‐fekta säkringen.
Det finns tre säkringshållare i bilen: ■ till vänster framtill i motorrummet,■ i vänsterstyrda bilar, i kupén bakom
förvaringsfacket eller, i högerstyrda
bilar, bakom handskfacket,
■ bakom ett skydd på vänster sida av
bagagerummet.
Innan en säkring byts ut, koppla från
strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte säk‐
ringen förrän orsaken till felet har åt‐
gärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.

Bilvård195

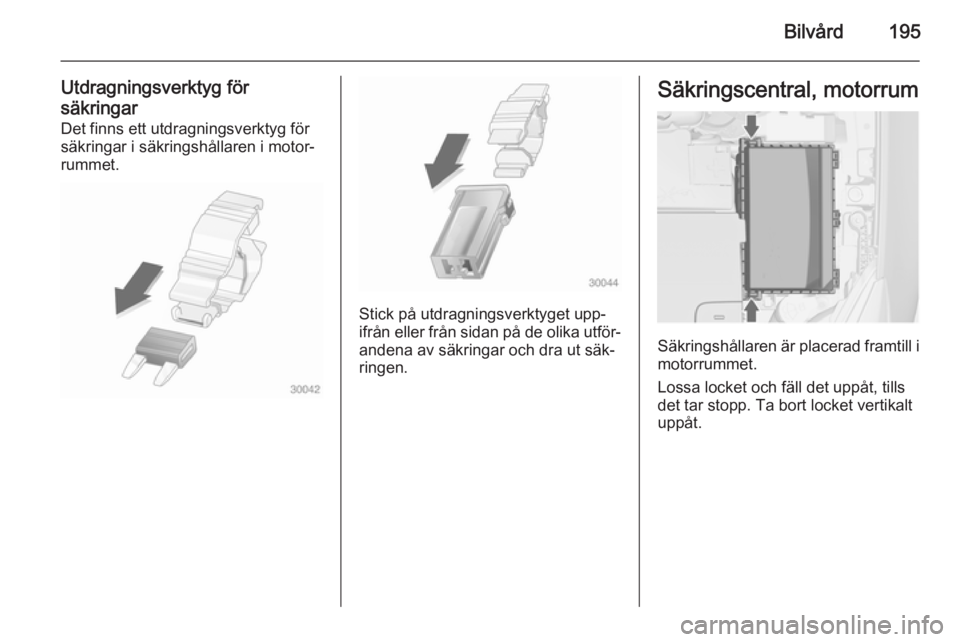

Utdragningsverktyg för
säkringar Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.
Stick på utdragningsverktyget upp‐
ifrån eller från sidan på de olika utför‐ andena av säkringar och dra ut säk‐
ringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.

196Bilvård

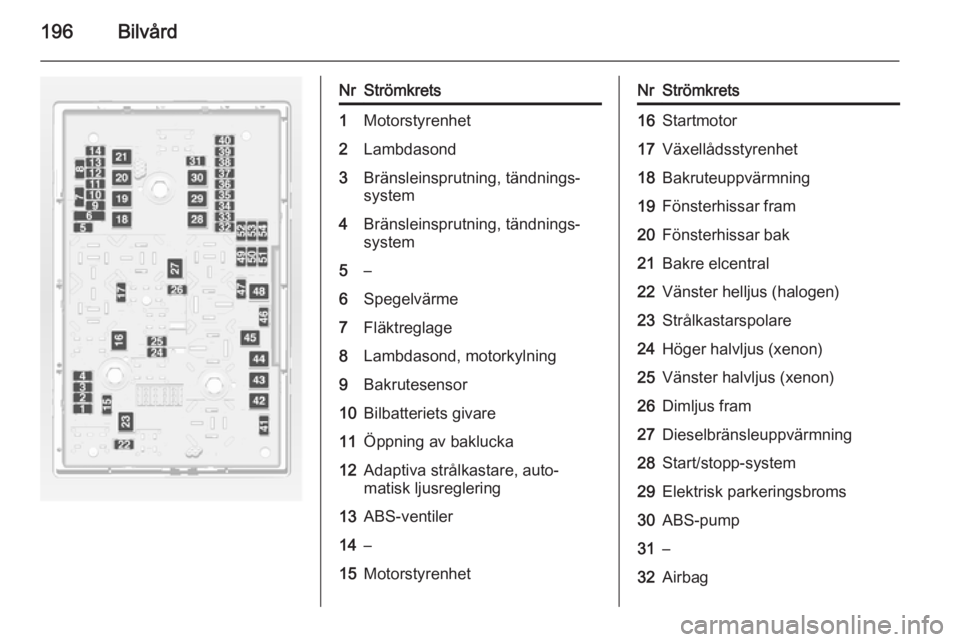

NrStrömkrets1Motorstyrenhet2Lambdasond3Bränsleinsprutning, tändnings‐
system4Bränsleinsprutning, tändnings‐
system5–6Spegelvärme7Fläktreglage8Lambdasond, motorkylning9Bakrutesensor10Bilbatteriets givare11Öppning av baklucka12Adaptiva strålkastare, auto‐
matisk ljusreglering13ABS-ventiler14–15MotorstyrenhetNrStrömkrets16Startmotor17Växellådsstyrenhet18Bakruteuppvärmning19Fönsterhissar fram20Fönsterhissar bak21Bakre elcentral22Vänster helljus (halogen)23Strålkastarspolare24Höger halvljus (xenon)25Vänster halvljus (xenon)26Dimljus fram27Dieselbränsleuppvärmning28Start/stopp-system29Elektrisk parkeringsbroms30ABS-pump31–32Airbag

Bilvård197
NrStrömkrets33Adaptiva strålkastare, auto‐
matisk ljusreglering34Avgasåterföring35Elektriska fönsterhissar, regn‐

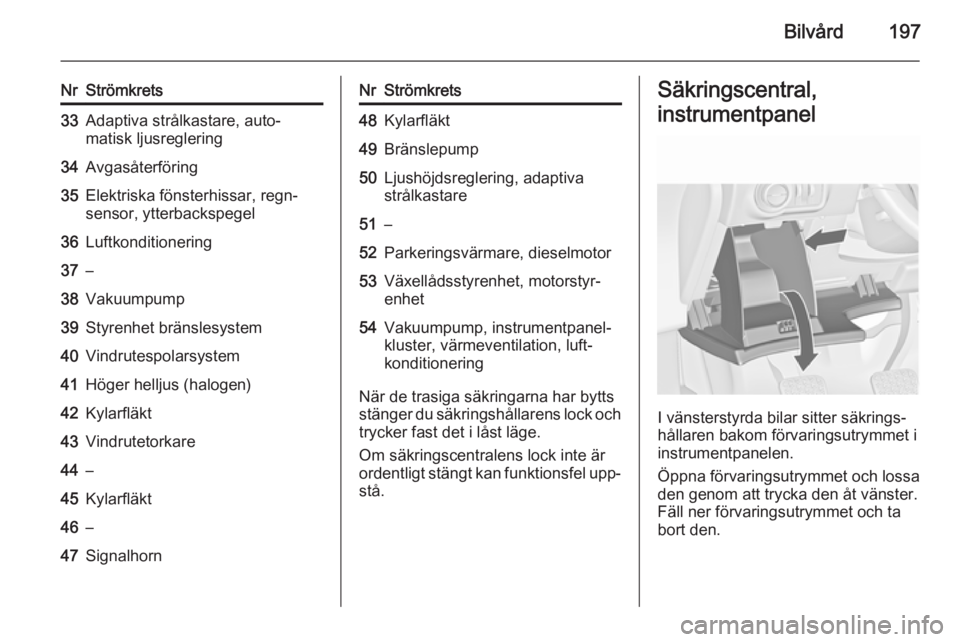

sensor, ytterbackspegel36Luftkonditionering37–38Vakuumpump39Styrenhet bränslesystem40Vindrutespolarsystem41Höger helljus (halogen)42Kylarfläkt43Vindrutetorkare44–45Kylarfläkt46–47SignalhornNrStrömkrets48Kylarfläkt49Bränslepump50Ljushöjdsreglering, adaptiva strålkastare51–52Parkeringsvärmare, dieselmotor53Växellådsstyrenhet, motorstyr‐
enhet54Vakuumpump, instrumentpanel‐
kluster, värmeventilation, luft‐
konditionering
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringscentralens lock inte är
ordentligt stängt kan funktionsfel upp‐
stå.
Säkringscentral,
instrumentpanel
I vänsterstyrda bilar sitter säkrings‐
hållaren bakom förvaringsutrymmet i
instrumentpanelen.
Öppna förvaringsutrymmet och lossa
den genom att trycka den åt vänster.
Fäll ner förvaringsutrymmet och ta
bort den.

198Bilvård
I högerstyrda bilar är säkringshållarenplacerad bakom ett skydd i handsk‐
facket. Öppna handskfacket, öppna
panelen och fäll ner den.

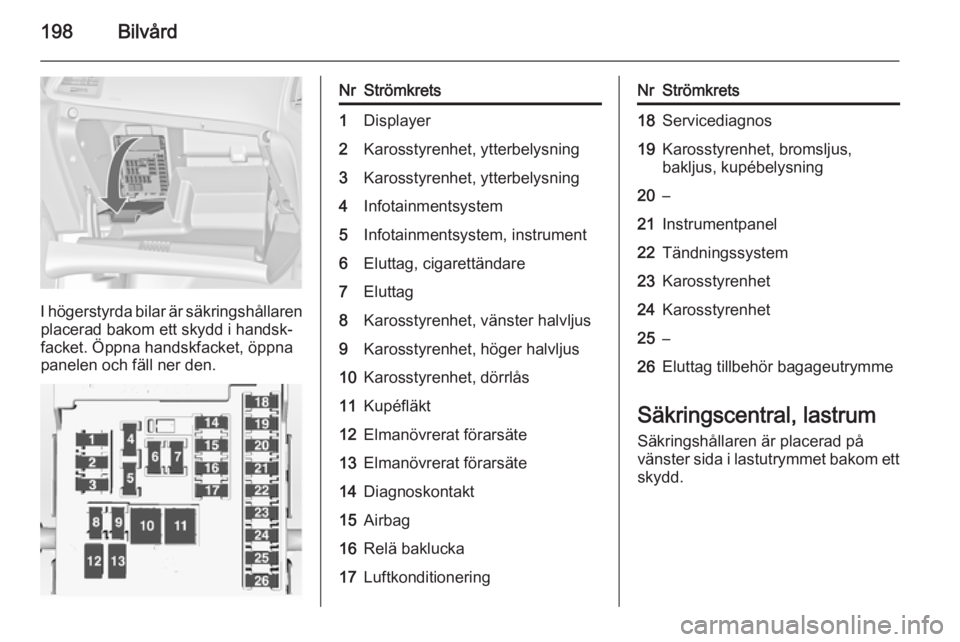

NrStrömkrets1Displayer2Karosstyrenhet, ytterbelysning3Karosstyrenhet, ytterbelysning4Infotainmentsystem5Infotainmentsystem, instrument6Eluttag, cigarettändare7Eluttag8Karosstyrenhet, vänster halvljus9Karosstyrenhet, höger halvljus10Karosstyrenhet, dörrlås11Kupéfläkt12Elmanövrerat förarsäte13Elmanövrerat förarsäte14Diagnoskontakt15Airbag16Relä baklucka17LuftkonditioneringNrStrömkrets18Servicediagnos19Karosstyrenhet, bromsljus,
bakljus, kupébelysning20–21Instrumentpanel22Tändningssystem23Karosstyrenhet24Karosstyrenhet25–26Eluttag tillbehör bagageutrymme
Säkringscentral, lastrum
Säkringshållaren är placerad på
vänster sida i lastutrymmet bakom ett skydd.
