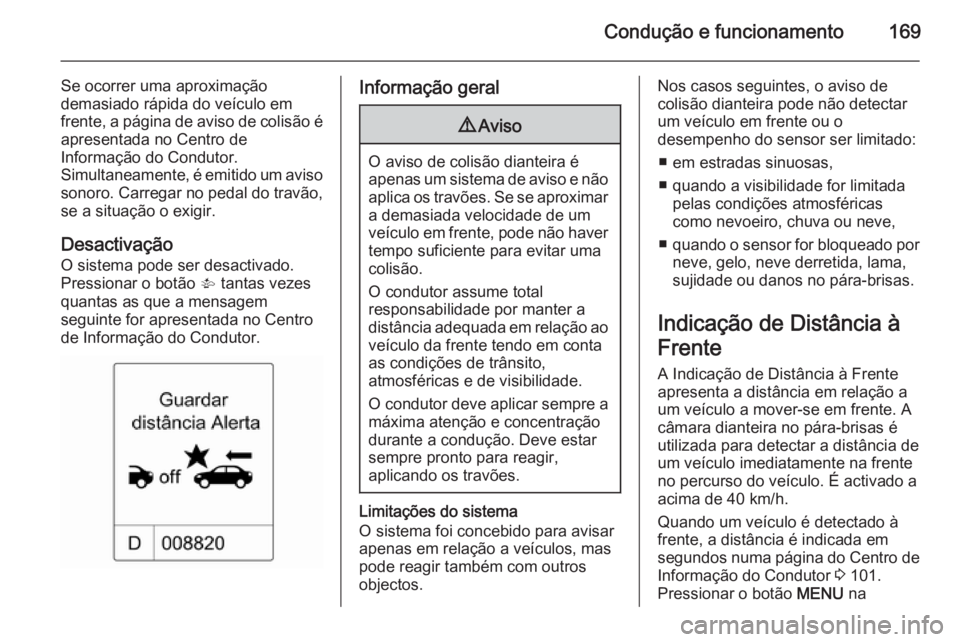

Condução e funcionamento169
Se ocorrer uma aproximação
demasiado rápida do veículo em frente, a página de aviso de colisão é apresentada no Centro de
Informação do Condutor.
Simultaneamente, é emitido um aviso sonoro. Carregar no pedal do travão,
se a situação o exigir.
Desactivação O sistema pode ser desactivado.
Pressionar o botão V tantas vezes
quantas as que a mensagem
seguinte for apresentada no Centro
de Informação do Condutor.Informação geral9 Aviso
O aviso de colisão dianteira é
apenas um sistema de aviso e não aplica os travões. Se se aproximar
a demasiada velocidade de um
veículo em frente, pode não haver
tempo suficiente para evitar uma
colisão.
O condutor assume total
responsabilidade por manter a
distância adequada em relação ao veículo da frente tendo em conta
as condições de trânsito,
atmosféricas e de visibilidade.
O condutor deve aplicar sempre a
máxima atenção e concentração durante a condução. Deve estarsempre pronto para reagir,
aplicando os travões.
Limitações do sistema
O sistema foi concebido para avisar
apenas em relação a veículos, mas
pode reagir também com outros
objectos.
Nos casos seguintes, o aviso de
colisão dianteira pode não detectar
um veículo em frente ou o
desempenho do sensor ser limitado:
■ em estradas sinuosas,
■ quando a visibilidade for limitada pelas condições atmosféricas
como nevoeiro, chuva ou neve,
■ quando o sensor for bloqueado por
neve, gelo, neve derretida, lama,
sujidade ou danos no pára-brisas.
Indicação de Distância à
Frente
A Indicação de Distância à Frente
apresenta a distância em relação a
um veículo a mover-se em frente. A
câmara dianteira no pára-brisas é
utilizada para detectar a distância de
um veículo imediatamente na frente
no percurso do veículo. É activado a
acima de 40 km/h.
Quando um veículo é detectado à
frente, a distância é indicada em
segundos numa página do Centro de
Informação do Condutor 3 101.
Pressionar o botão MENU na

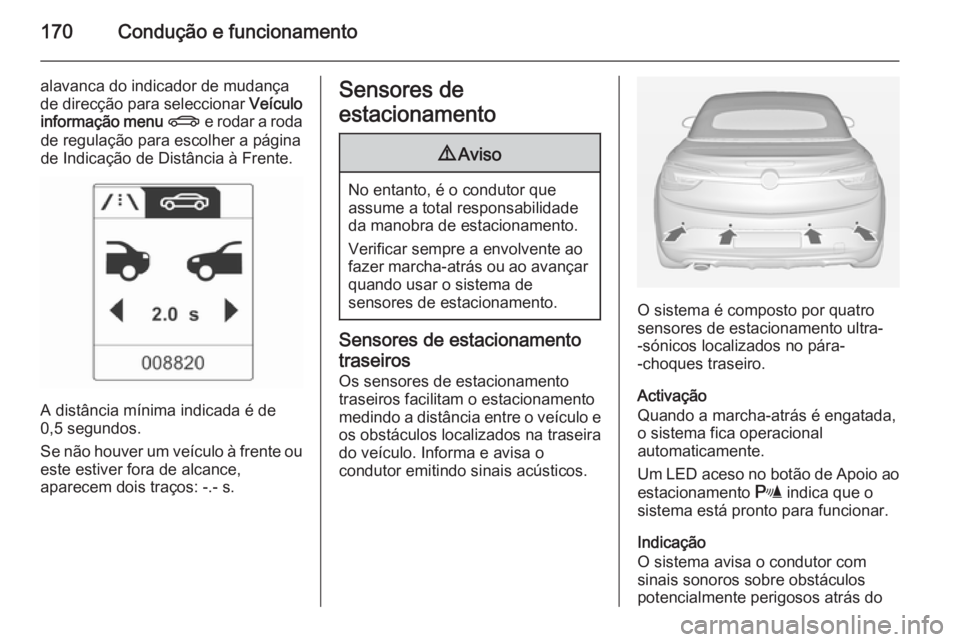

170Condução e funcionamento
alavanca do indicador de mudança
de direcção para seleccionar Veículo
informação menu X e rodar a roda
de regulação para escolher a página
de Indicação de Distância à Frente.
A distância mínima indicada é de
0,5 segundos.
Se não houver um veículo à frente ou
este estiver fora de alcance,
aparecem dois traços: -.- s.
Sensores de
estacionamento9 Aviso
No entanto, é o condutor que
assume a total responsabilidade
da manobra de estacionamento.
Verificar sempre a envolvente ao
fazer marcha-atrás ou ao avançar quando usar o sistema de
sensores de estacionamento.
Sensores de estacionamento
traseiros
Os sensores de estacionamento
traseiros facilitam o estacionamento
medindo a distância entre o veículo e
os obstáculos localizados na traseira
do veículo. Informa e avisa o
condutor emitindo sinais acústicos.
O sistema é composto por quatro
sensores de estacionamento ultra-
-sónicos localizados no pára-
-choques traseiro.
Activação
Quando a marcha-atrás é engatada, o sistema fica operacional
automaticamente.
Um LED aceso no botão de Apoio ao
estacionamento r indica que o
sistema está pronto para funcionar.
Indicação
O sistema avisa o condutor com
sinais sonoros sobre obstáculos
potencialmente perigosos atrás do

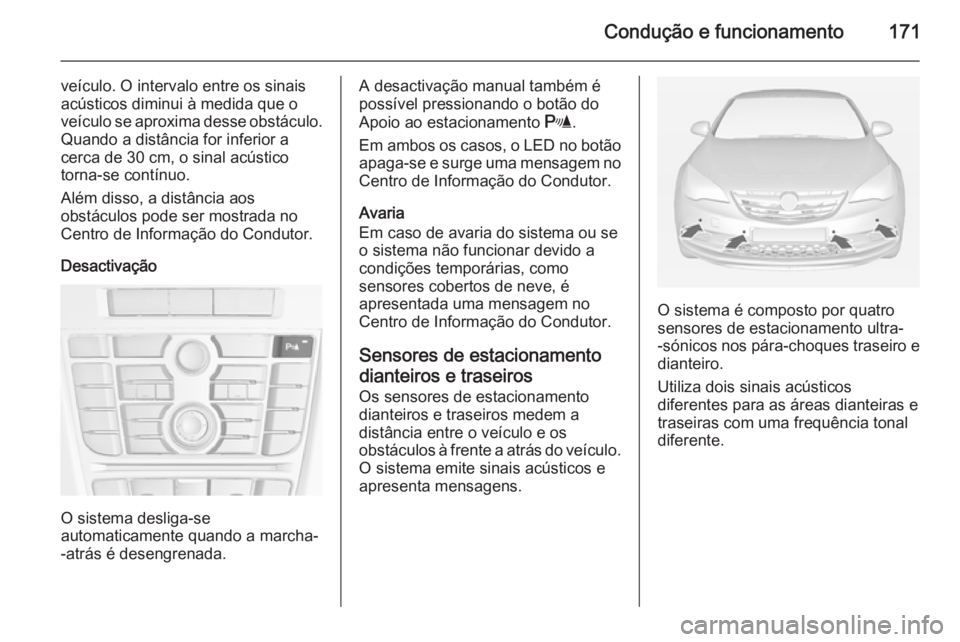

Condução e funcionamento171
veículo. O intervalo entre os sinais
acústicos diminui à medida que o
veículo se aproxima desse obstáculo. Quando a distância for inferior a
cerca de 30 cm, o sinal acústico
torna-se contínuo.
Além disso, a distância aos
obstáculos pode ser mostrada no
Centro de Informação do Condutor.
Desactivação
O sistema desliga-se
automaticamente quando a marcha-
-atrás é desengrenada.
A desactivação manual também é
possível pressionando o botão do
Apoio ao estacionamento r.
Em ambos os casos, o LED no botão apaga-se e surge uma mensagem no
Centro de Informação do Condutor.
Avaria
Em caso de avaria do sistema ou se
o sistema não funcionar devido a
condições temporárias, como
sensores cobertos de neve, é
apresentada uma mensagem no
Centro de Informação do Condutor.
Sensores de estacionamento
dianteiros e traseiros
Os sensores de estacionamento
dianteiros e traseiros medem a
distância entre o veículo e os
obstáculos à frente a atrás do veículo.
O sistema emite sinais acústicos e
apresenta mensagens.
O sistema é composto por quatro
sensores de estacionamento ultra-
-sónicos nos pára-choques traseiro e dianteiro.
Utiliza dois sinais acústicos
diferentes para as áreas dianteiras e
traseiras com uma frequência tonal
diferente.

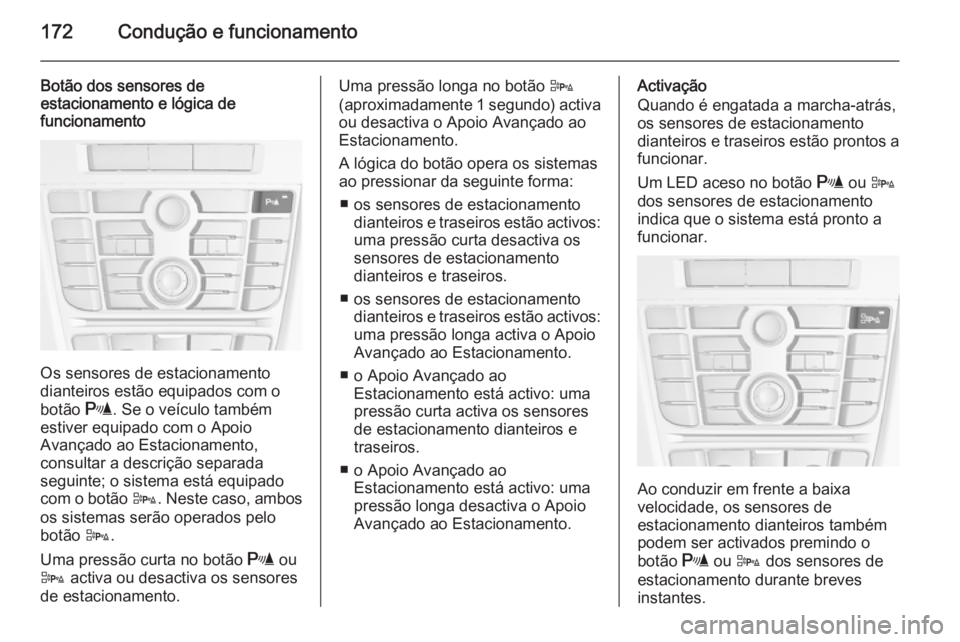

172Condução e funcionamento
Botão dos sensores de
estacionamento e lógica de
funcionamento
Os sensores de estacionamento
dianteiros estão equipados com o
botão r. Se o veículo também
estiver equipado com o Apoio
Avançado ao Estacionamento,
consultar a descrição separada
seguinte; o sistema está equipado
com o botão D. Neste caso, ambos
os sistemas serão operados pelo
botão D.
Uma pressão curta no botão r ou
D activa ou desactiva os sensores
de estacionamento.
Uma pressão longa no botão D
(aproximadamente 1 segundo) activa ou desactiva o Apoio Avançado ao
Estacionamento.
A lógica do botão opera os sistemas
ao pressionar da seguinte forma:
■ os sensores de estacionamento dianteiros e traseiros estão activos:
uma pressão curta desactiva os sensores de estacionamento
dianteiros e traseiros.
■ os sensores de estacionamento dianteiros e traseiros estão activos:
uma pressão longa activa o Apoio
Avançado ao Estacionamento.
■ o Apoio Avançado ao Estacionamento está activo: uma
pressão curta activa os sensores
de estacionamento dianteiros e
traseiros.
■ o Apoio Avançado ao Estacionamento está activo: uma
pressão longa desactiva o Apoio
Avançado ao Estacionamento.Activação
Quando é engatada a marcha-atrás,
os sensores de estacionamento
dianteiros e traseiros estão prontos a funcionar.
Um LED aceso no botão r ou D
dos sensores de estacionamento
indica que o sistema está pronto a
funcionar.
Ao conduzir em frente a baixa
velocidade, os sensores de
estacionamento dianteiros também
podem ser activados premindo o
botão r ou D dos sensores de
estacionamento durante breves
instantes.

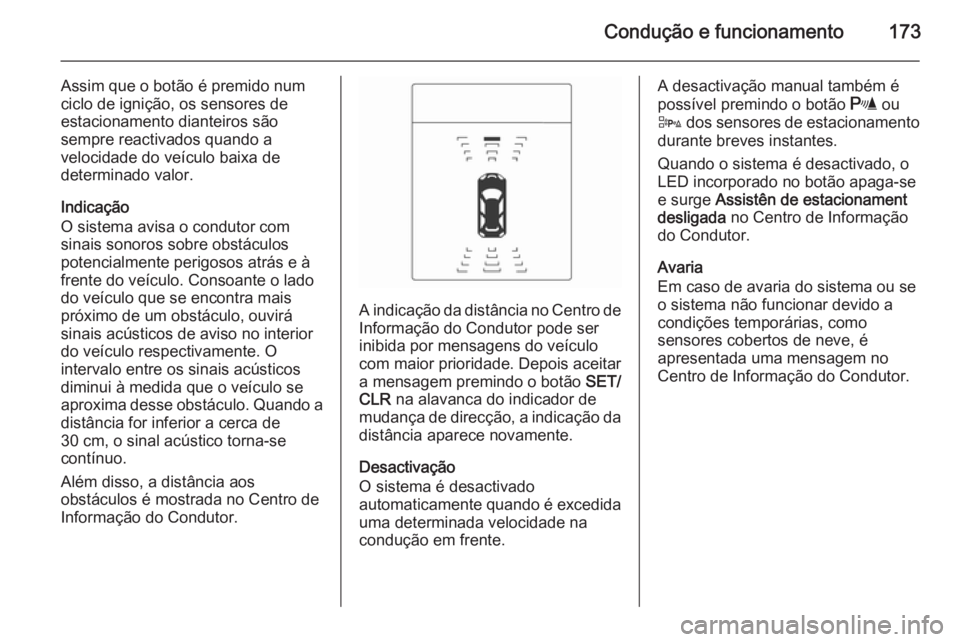

Condução e funcionamento173
Assim que o botão é premido num
ciclo de ignição, os sensores de
estacionamento dianteiros são
sempre reactivados quando a
velocidade do veículo baixa de
determinado valor.
Indicação
O sistema avisa o condutor com
sinais sonoros sobre obstáculos
potencialmente perigosos atrás e à
frente do veículo. Consoante o lado
do veículo que se encontra mais
próximo de um obstáculo, ouvirá
sinais acústicos de aviso no interior
do veículo respectivamente. O
intervalo entre os sinais acústicos
diminui à medida que o veículo se
aproxima desse obstáculo. Quando a
distância for inferior a cerca de
30 cm, o sinal acústico torna-se
contínuo.
Além disso, a distância aos
obstáculos é mostrada no Centro de
Informação do Condutor.
A indicação da distância no Centro de
Informação do Condutor pode ser
inibida por mensagens do veículo
com maior prioridade. Depois aceitar
a mensagem premindo o botão SET/
CLR na alavanca do indicador de
mudança de direcção, a indicação da distância aparece novamente.
Desactivação
O sistema é desactivado
automaticamente quando é excedida
uma determinada velocidade na
condução em frente.
A desactivação manual também é
possível premindo o botão r ou
D dos sensores de estacionamento
durante breves instantes.
Quando o sistema é desactivado, o
LED incorporado no botão apaga-se
e surge Assistên de estacionament
desligada no Centro de Informação
do Condutor.
Avaria
Em caso de avaria do sistema ou se
o sistema não funcionar devido a
condições temporárias, como
sensores cobertos de neve, é
apresentada uma mensagem no
Centro de Informação do Condutor.

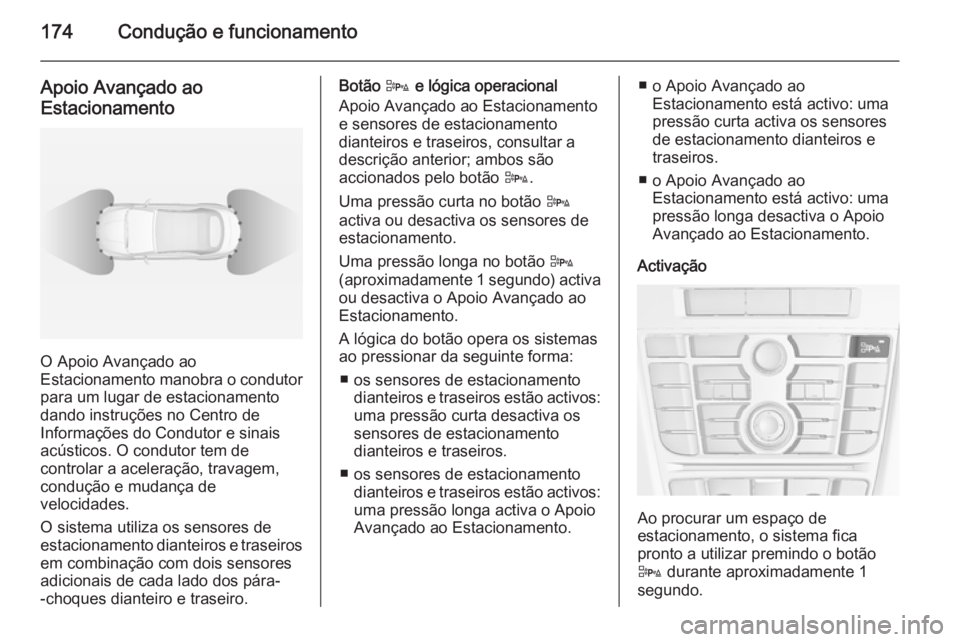

174Condução e funcionamento
Apoio Avançado ao
Estacionamento
O Apoio Avançado ao
Estacionamento manobra o condutor
para um lugar de estacionamento
dando instruções no Centro de
Informações do Condutor e sinais acústicos. O condutor tem de
controlar a aceleração, travagem,
condução e mudança de
velocidades.
O sistema utiliza os sensores de estacionamento dianteiros e traseiros
em combinação com dois sensores
adicionais de cada lado dos pára-
-choques dianteiro e traseiro.
Botão D
e lógica operacional
Apoio Avançado ao Estacionamento
e sensores de estacionamento
dianteiros e traseiros, consultar a
descrição anterior; ambos são
accionados pelo botão D.
Uma pressão curta no botão D
activa ou desactiva os sensores de
estacionamento.
Uma pressão longa no botão D
(aproximadamente 1 segundo) activa ou desactiva o Apoio Avançado ao
Estacionamento.
A lógica do botão opera os sistemas
ao pressionar da seguinte forma:
■ os sensores de estacionamento dianteiros e traseiros estão activos:uma pressão curta desactiva os
sensores de estacionamento
dianteiros e traseiros.
■ os sensores de estacionamento dianteiros e traseiros estão activos:
uma pressão longa activa o Apoio
Avançado ao Estacionamento.■ o Apoio Avançado ao Estacionamento está activo: uma
pressão curta activa os sensores
de estacionamento dianteiros e
traseiros.
■ o Apoio Avançado ao Estacionamento está activo: uma
pressão longa desactiva o Apoio
Avançado ao Estacionamento.
Activação
Ao procurar um espaço de
estacionamento, o sistema fica
pronto a utilizar premindo o botão
D durante aproximadamente 1
segundo.

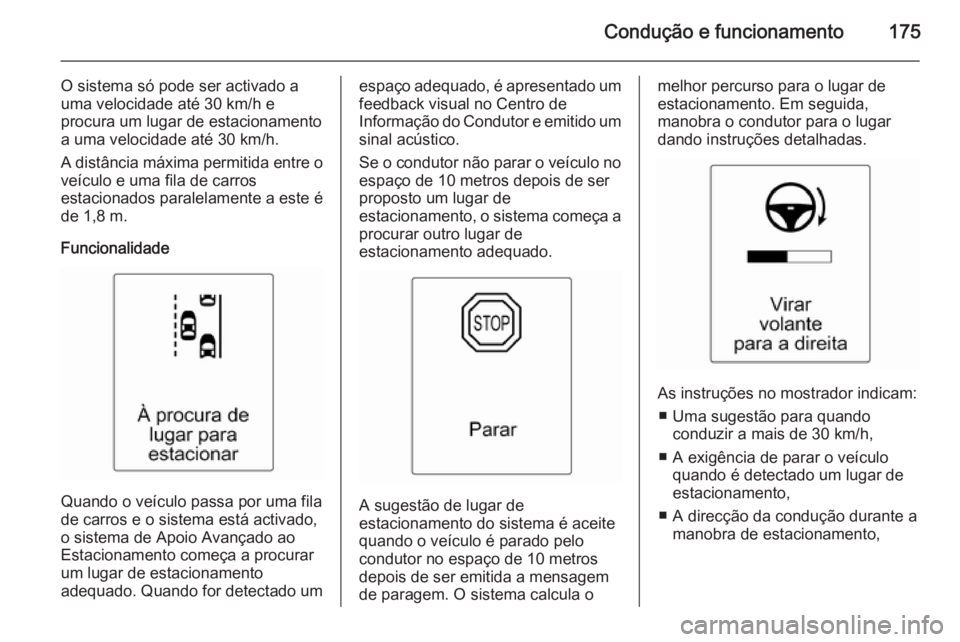

Condução e funcionamento175
O sistema só pode ser activado a
uma velocidade até 30 km/h e
procura um lugar de estacionamento
a uma velocidade até 30 km/h.
A distância máxima permitida entre o veículo e uma fila de carros
estacionados paralelamente a este é
de 1,8 m.
Funcionalidade
Quando o veículo passa por uma fila
de carros e o sistema está activado, o sistema de Apoio Avançado ao
Estacionamento começa a procurar
um lugar de estacionamento
adequado. Quando for detectado um
espaço adequado, é apresentado um
feedback visual no Centro de
Informação do Condutor e emitido um sinal acústico.
Se o condutor não parar o veículo no espaço de 10 metros depois de ser
proposto um lugar de
estacionamento, o sistema começa a
procurar outro lugar de
estacionamento adequado.
A sugestão de lugar de
estacionamento do sistema é aceite
quando o veículo é parado pelo
condutor no espaço de 10 metros
depois de ser emitida a mensagem
de paragem. O sistema calcula o
melhor percurso para o lugar de
estacionamento. Em seguida,
manobra o condutor para o lugar
dando instruções detalhadas.
As instruções no mostrador indicam:
■ Uma sugestão para quando conduzir a mais de 30 km/h,
■ A exigência de parar o veículo quando é detectado um lugar de
estacionamento,
■ A direcção da condução durante a manobra de estacionamento,

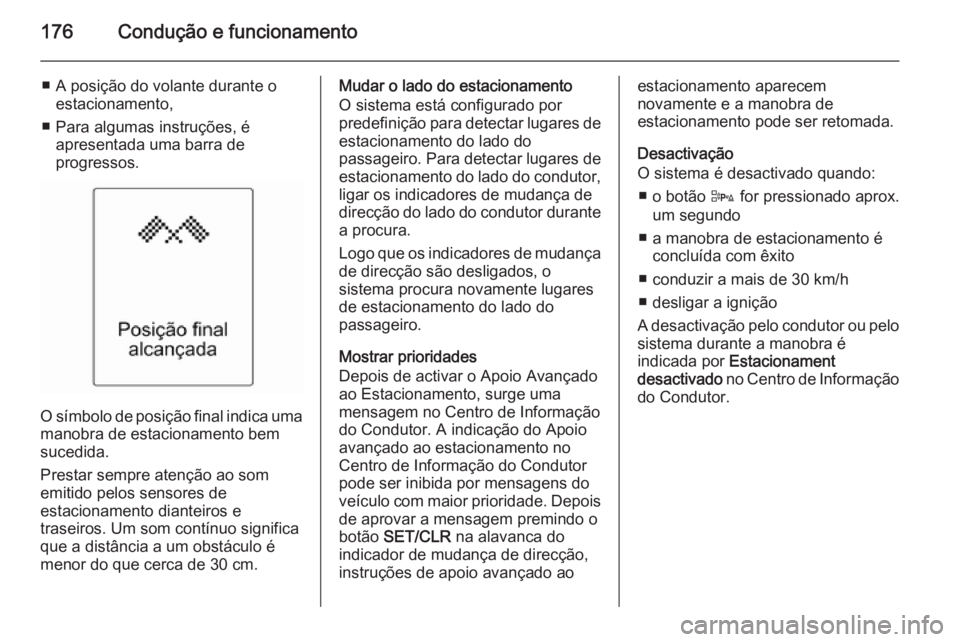

176Condução e funcionamento
■ A posição do volante durante oestacionamento,
■ Para algumas instruções, é apresentada uma barra de
progressos.
O símbolo de posição final indica uma
manobra de estacionamento bem
sucedida.
Prestar sempre atenção ao som
emitido pelos sensores de
estacionamento dianteiros e
traseiros. Um som contínuo significa que a distância a um obstáculo é
menor do que cerca de 30 cm.
Mudar o lado do estacionamento
O sistema está configurado por
predefinição para detectar lugares de estacionamento do lado do
passageiro. Para detectar lugares de
estacionamento do lado do condutor,
ligar os indicadores de mudança de
direcção do lado do condutor durante
a procura.
Logo que os indicadores de mudança de direcção são desligados, o
sistema procura novamente lugares
de estacionamento do lado do
passageiro.
Mostrar prioridades
Depois de activar o Apoio Avançado
ao Estacionamento, surge uma
mensagem no Centro de Informação
do Condutor. A indicação do Apoio
avançado ao estacionamento no
Centro de Informação do Condutor
pode ser inibida por mensagens do
veículo com maior prioridade. Depois
de aprovar a mensagem premindo o
botão SET/CLR na alavanca do
indicador de mudança de direcção,
instruções de apoio avançado aoestacionamento aparecem
novamente e a manobra de
estacionamento pode ser retomada.
Desactivação
O sistema é desactivado quando:
■ o botão D for pressionado aprox.
um segundo
■ a manobra de estacionamento é concluída com êxito
■ conduzir a mais de 30 km/h
■ desligar a ignição
A desactivação pelo condutor ou pelo sistema durante a manobra é
indicada por Estacionament
desactivado no Centro de Informação
do Condutor.

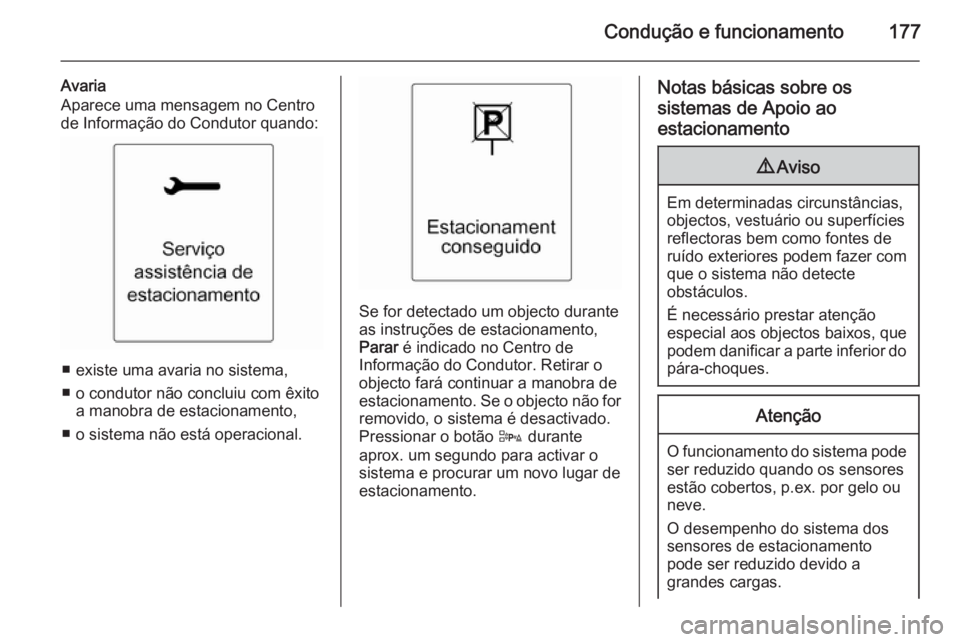

Condução e funcionamento177
Avaria
Aparece uma mensagem no Centro
de Informação do Condutor quando:
■ existe uma avaria no sistema,
■ o condutor não concluiu com êxito a manobra de estacionamento,
■ o sistema não está operacional.
Se for detectado um objecto durante
as instruções de estacionamento,
Parar é indicado no Centro de
Informação do Condutor. Retirar o
objecto fará continuar a manobra de
estacionamento. Se o objecto não for
removido, o sistema é desactivado.
Pressionar o botão D durante
aprox. um segundo para activar o
sistema e procurar um novo lugar de
estacionamento.
Notas básicas sobre os
sistemas de Apoio ao
estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.
Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p.ex. por gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.

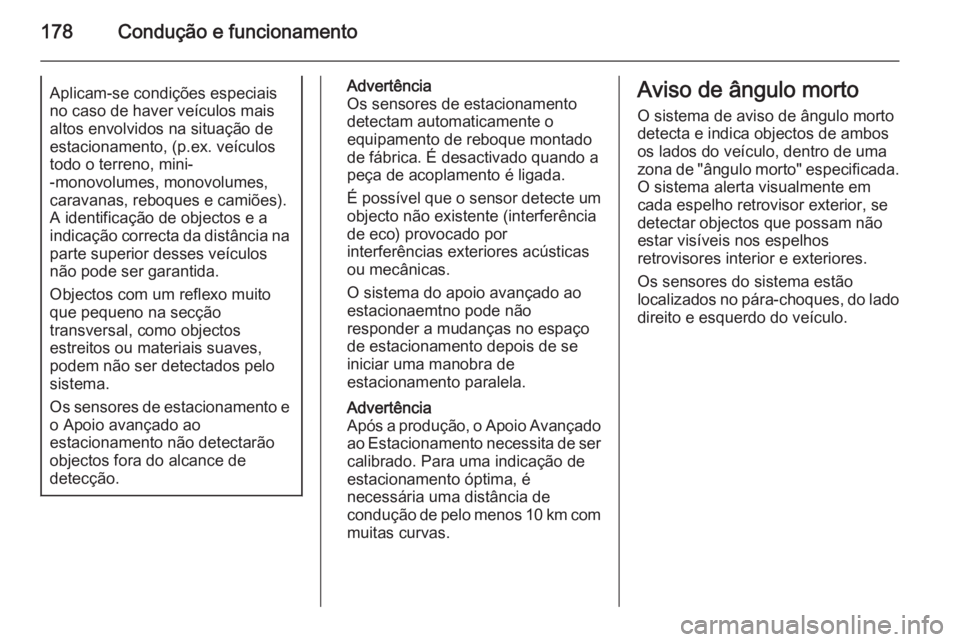

178Condução e funcionamentoAplicam-se condições especiais
no caso de haver veículos mais
altos envolvidos na situação de
estacionamento, (p.ex. veículos
todo o terreno, mini-
-monovolumes, monovolumes,
caravanas, reboques e camiões).
A identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
que pequeno na secção
transversal, como objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sensores de estacionamento e
o Apoio avançado ao
estacionamento não detectarão
objectos fora do alcance de
detecção.Advertência
Os sensores de estacionamento
detectam automaticamente o
equipamento de reboque montado
de fábrica. É desactivado quando a
peça de acoplamento é ligada.
É possível que o sensor detecte um
objecto não existente (interferência
de eco) provocado por
interferências exteriores acústicas
ou mecânicas.
O sistema do apoio avançado ao
estacionaemtno pode não
responder a mudanças no espaço
de estacionamento depois de se
iniciar uma manobra de
estacionamento paralela.
Advertência
Após a produção, o Apoio Avançado ao Estacionamento necessita de ser
calibrado. Para uma indicação de
estacionamento óptima, é
necessária uma distância de
condução de pelo menos 10 km com muitas curvas.Aviso de ângulo morto
O sistema de aviso de ângulo morto
detecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada.
O sistema alerta visualmente em
cada espelho retrovisor exterior, se
detectar objectos que possam não
estar visíveis nos espelhos
retrovisores interior e exteriores.
Os sensores do sistema estão
localizados no pára-choques, do lado direito e esquerdo do veículo.
