OPEL CASCADA 2014 Manual de Instruções (in Portugues)

Condução e funcionamento189

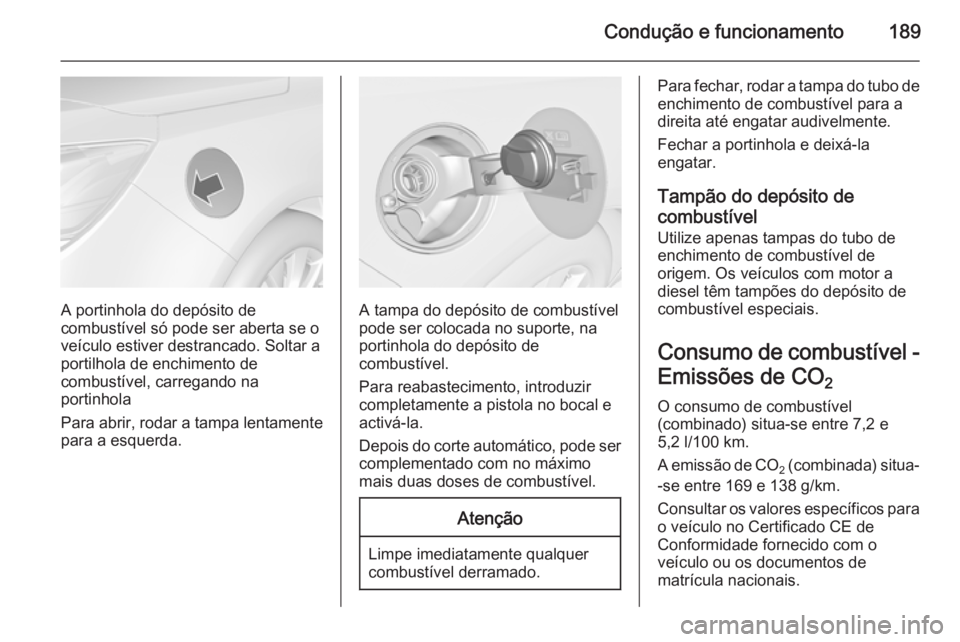

A portinhola do depósito de
combustível só pode ser aberta se o
veículo estiver destrancado. Soltar a
portilhola de enchimento de
combustível, carregando na
portinhola
Para abrir, rodar a tampa lentamente para a esquerda.A tampa do depósito de combustível
pode ser colocada no suporte, na
portinhola do depósito de
combustível.
Para reabastecimento, introduzir
completamente a pistola no bocal e
activá-la.
Depois do corte automático, pode ser
complementado com no máximo
mais duas doses de combustível.
Atenção
Limpe imediatamente qualquer
combustível derramado.
Para fechar, rodar a tampa do tubo de
enchimento de combustível para a
direita até engatar audivelmente.
Fechar a portinhola e deixá-la
engatar.
Tampão do depósito de combustível Utilize apenas tampas do tubo de
enchimento de combustível de
origem. Os veículos com motor a
diesel têm tampões do depósito de
combustível especiais.
Consumo de combustível -
Emissões de CO 2
O consumo de combustível
(combinado) situa-se entre 7,2 e
5,2 l/100 km.
A emissão de CO 2 (combinada) situa-
-se entre 169 e 138 g/km.
Consultar os valores específicos para o veículo no Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.

190Condução e funcionamento

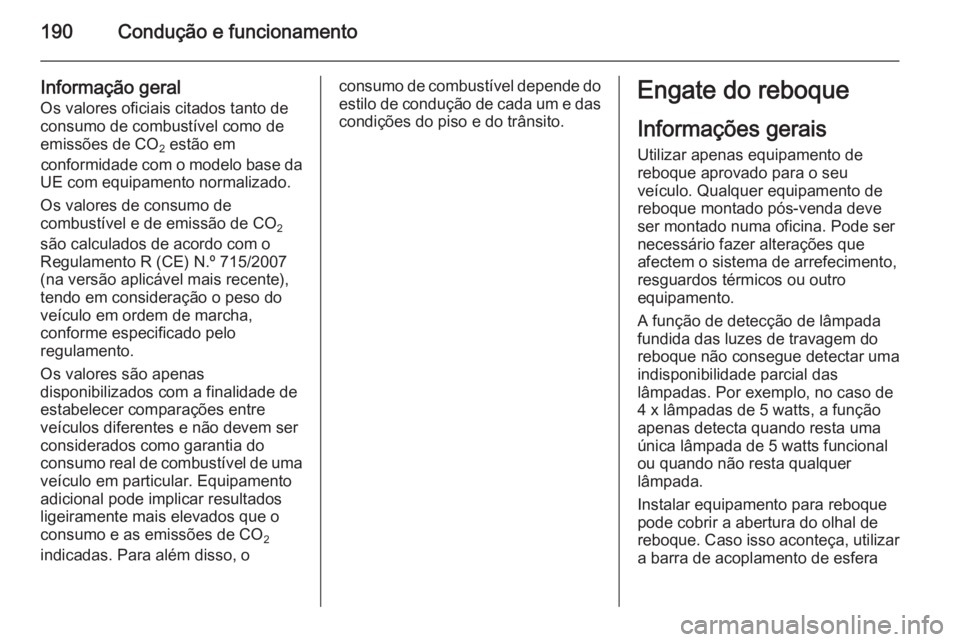

Informação geral
Os valores oficiais citados tanto de
consumo de combustível como de
emissões de CO 2 estão em
conformidade com o modelo base da
UE com equipamento normalizado.
Os valores de consumo de
combustível e de emissão de CO 2
são calculados de acordo com o
Regulamento R (CE) N.º 715/2007
(na versão aplicável mais recente),
tendo em consideração o peso do
veículo em ordem de marcha,
conforme especificado pelo
regulamento.
Os valores são apenas
disponibilizados com a finalidade de
estabelecer comparações entre
veículos diferentes e não devem ser
considerados como garantia do
consumo real de combustível de uma veículo em particular. Equipamento
adicional pode implicar resultados
ligeiramente mais elevados que o
consumo e as emissões de CO 2
indicadas. Para além disso, oconsumo de combustível depende do
estilo de condução de cada um e dascondições do piso e do trânsito.Engate do reboque
Informações gerais
Utilizar apenas equipamento de
reboque aprovado para o seu
veículo. Qualquer equipamento de
reboque montado pós-venda deve
ser montado numa oficina. Pode ser
necessário fazer alterações que
afectem o sistema de arrefecimento,
resguardos térmicos ou outro
equipamento.
A função de detecção de lâmpada
fundida das luzes de travagem do
reboque não consegue detectar uma
indisponibilidade parcial das
lâmpadas. Por exemplo, no caso de
4 x lâmpadas de 5 watts, a função apenas detecta quando resta uma
única lâmpada de 5 watts funcional
ou quando não resta qualquer
lâmpada.
Instalar equipamento para reboque
pode cobrir a abertura do olhal de reboque. Caso isso aconteça, utilizar
a barra de acoplamento de esfera

Condução e funcionamento191

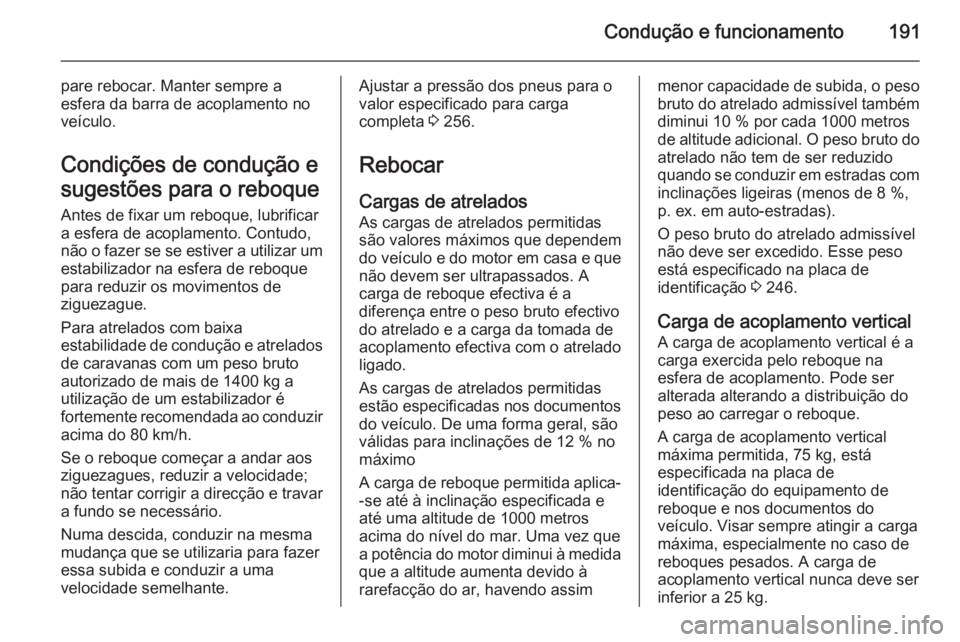

pare rebocar. Manter sempre a
esfera da barra de acoplamento no
veículo.
Condições de condução e
sugestões para o reboque Antes de fixar um reboque, lubrificar
a esfera de acoplamento. Contudo,
não o fazer se se estiver a utilizar um
estabilizador na esfera de reboque
para reduzir os movimentos de
ziguezague.
Para atrelados com baixa
estabilidade de condução e atrelados de caravanas com um peso bruto
autorizado de mais de 1400 kg a
utilização de um estabilizador é
fortemente recomendada ao conduzir
acima do 80 km/h.
Se o reboque começar a andar aos
ziguezagues, reduzir a velocidade;
não tentar corrigir a direcção e travar
a fundo se necessário.
Numa descida, conduzir na mesma mudança que se utilizaria para fazer
essa subida e conduzir a uma
velocidade semelhante.Ajustar a pressão dos pneus para o
valor especificado para carga
completa 3 256.
Rebocar Cargas de atrelados
As cargas de atrelados permitidas
são valores máximos que dependem
do veículo e do motor em casa e que
não devem ser ultrapassados. A
carga de reboque efectiva é a
diferença entre o peso bruto efectivo
do atrelado e a carga da tomada de acoplamento efectiva com o atrelado
ligado.
As cargas de atrelados permitidas
estão especificadas nos documentos
do veículo. De uma forma geral, são
válidas para inclinações de 12 % no
máximo
A carga de reboque permitida aplica- -se até à inclinação especificada e
até uma altitude de 1000 metros
acima do nível do mar. Uma vez que
a potência do motor diminui à medida
que a altitude aumenta devido à
rarefacção do ar, havendo assimmenor capacidade de subida, o peso bruto do atrelado admissível também
diminui 10 % por cada 1000 metros
de altitude adicional. O peso bruto do atrelado não tem de ser reduzido
quando se conduzir em estradas com inclinações ligeiras (menos de 8 %,
p. ex. em auto-estradas).
O peso bruto do atrelado admissível
não deve ser excedido. Esse peso
está especificado na placa de
identificação 3 246.
Carga de acoplamento vertical A carga de acoplamento vertical é a
carga exercida pelo reboque na
esfera de acoplamento. Pode ser alterada alterando a distribuição do
peso ao carregar o reboque.
A carga de acoplamento vertical
máxima permitida, 75 kg, está
especificada na placa de
identificação do equipamento de
reboque e nos documentos do
veículo. Visar sempre atingir a carga
máxima, especialmente no caso de
reboques pesados. A carga de
acoplamento vertical nunca deve ser
inferior a 25 kg.

192Condução e funcionamento

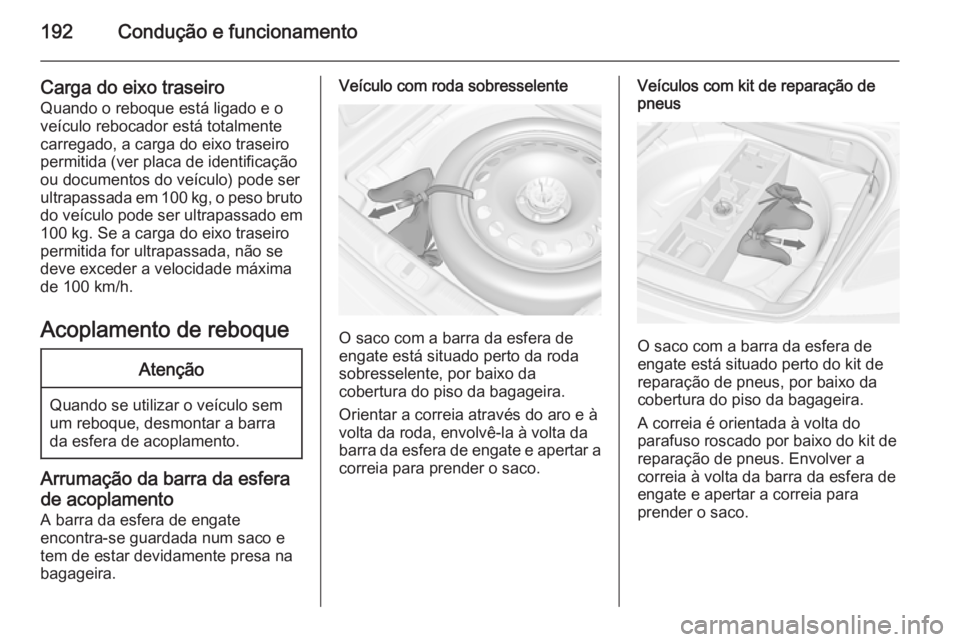

Carga do eixo traseiro
Quando o reboque está ligado e o
veículo rebocador está totalmente
carregado, a carga do eixo traseiro
permitida (ver placa de identificação
ou documentos do veículo) pode ser
ultrapassada em 100 kg, o peso bruto do veículo pode ser ultrapassado em
100 kg. Se a carga do eixo traseiro
permitida for ultrapassada, não se
deve exceder a velocidade máxima
de 100 km/h.
Acoplamento de reboqueAtenção
Quando se utilizar o veículo sem
um reboque, desmontar a barra
da esfera de acoplamento.
Arrumação da barra da esfera
de acoplamento
A barra da esfera de engate
encontra-se guardada num saco e
tem de estar devidamente presa na bagageira.
Veículo com roda sobresselente
O saco com a barra da esfera de
engate está situado perto da roda
sobresselente, por baixo da
cobertura do piso da bagageira.
Orientar a correia através do aro e à
volta da roda, envolvê-la à volta da
barra da esfera de engate e apertar a correia para prender o saco.
Veículos com kit de reparação de
pneus
O saco com a barra da esfera de
engate está situado perto do kit de
reparação de pneus, por baixo da
cobertura do piso da bagageira.
A correia é orientada à volta do
parafuso roscado por baixo do kit de
reparação de pneus. Envolver a
correia à volta da barra da esfera de
engate e apertar a correia para
prender o saco.

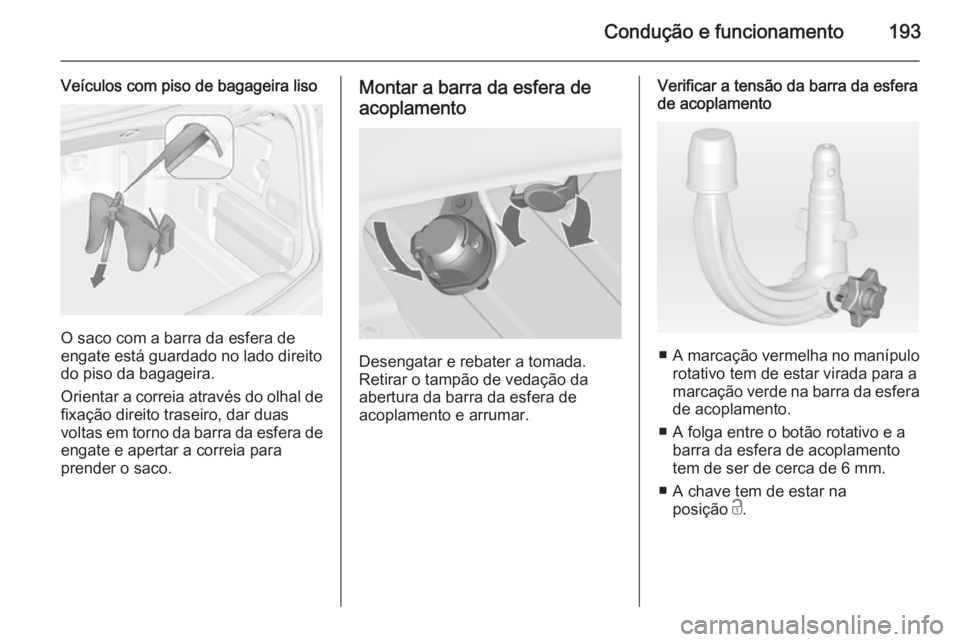

Condução e funcionamento193
Veículos com piso de bagageira liso
O saco com a barra da esfera de
engate está guardado no lado direito
do piso da bagageira.
Orientar a correia através do olhal de fixação direito traseiro, dar duas
voltas em torno da barra da esfera de
engate e apertar a correia para
prender o saco.
Montar a barra da esfera de
acoplamento
Desengatar e rebater a tomada.
Retirar o tampão de vedação da
abertura da barra da esfera de
acoplamento e arrumar.
Verificar a tensão da barra da esfera
de acoplamento
■ A marcação vermelha no manípulo
rotativo tem de estar virada para amarcação verde na barra da esfera
de acoplamento.
■ A folga entre o botão rotativo e a barra da esfera de acoplamento
tem de ser de cerca de 6 mm.
■ A chave tem de estar na posição c.

194Condução e funcionamento

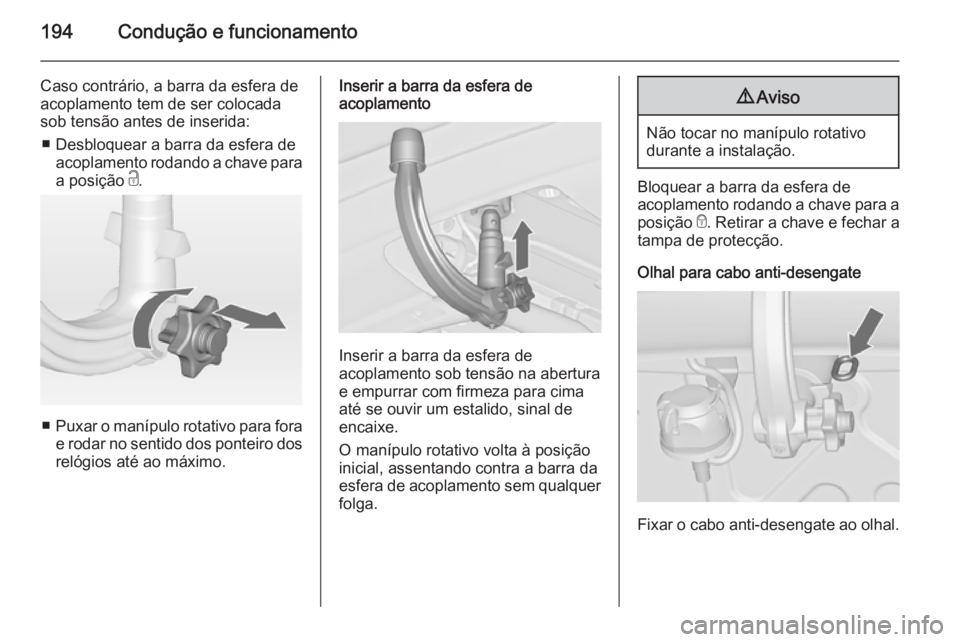

Caso contrário, a barra da esfera de
acoplamento tem de ser colocada
sob tensão antes de inserida:
■ Desbloquear a barra da esfera de acoplamento rodando a chave para
a posição c.
■ Puxar o manípulo rotativo para fora
e rodar no sentido dos ponteiro dos relógios até ao máximo.
Inserir a barra da esfera de
acoplamento
Inserir a barra da esfera de
acoplamento sob tensão na abertura
e empurrar com firmeza para cima até se ouvir um estalido, sinal de
encaixe.
O manípulo rotativo volta à posição
inicial, assentando contra a barra da
esfera de acoplamento sem qualquer
folga.
9 Aviso
Não tocar no manípulo rotativo
durante a instalação.
Bloquear a barra da esfera de
acoplamento rodando a chave para a
posição e. Retirar a chave e fechar a
tampa de protecção.
Olhal para cabo anti-desengate
Fixar o cabo anti-desengate ao olhal.

Condução e funcionamento195

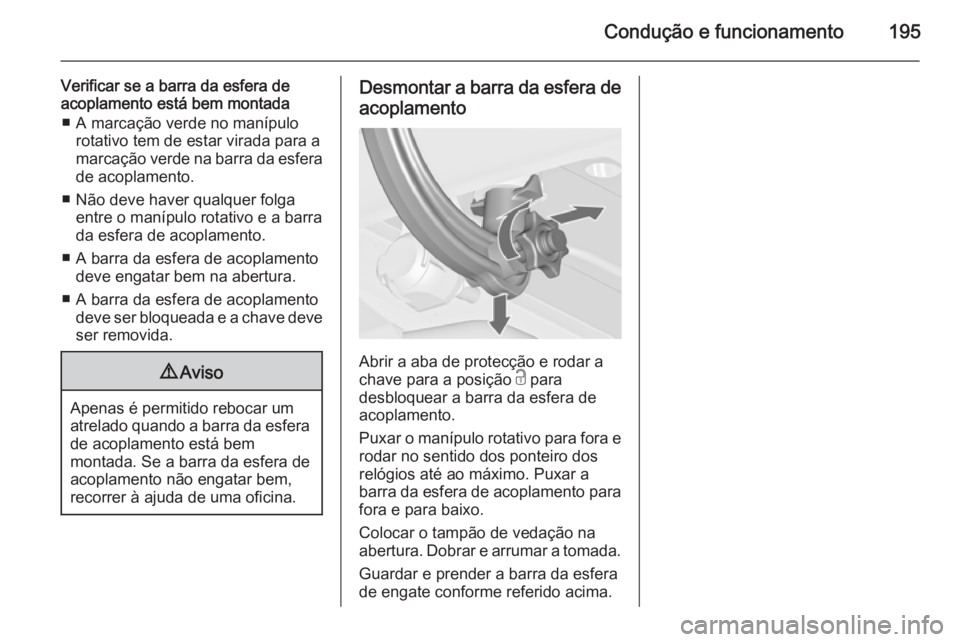

Verificar se a barra da esfera de
acoplamento está bem montada
■ A marcação verde no manípulo rotativo tem de estar virada para amarcação verde na barra da esfera
de acoplamento.
■ Não deve haver qualquer folga entre o manípulo rotativo e a barra
da esfera de acoplamento.
■ A barra da esfera de acoplamento deve engatar bem na abertura.
■ A barra da esfera de acoplamento deve ser bloqueada e a chave deveser removida.9 Aviso
Apenas é permitido rebocar um
atrelado quando a barra da esfera
de acoplamento está bem
montada. Se a barra da esfera de
acoplamento não engatar bem,
recorrer à ajuda de uma oficina.
Desmontar a barra da esfera de
acoplamento
Abrir a aba de protecção e rodar a
chave para a posição c para
desbloquear a barra da esfera de acoplamento.
Puxar o manípulo rotativo para fora e
rodar no sentido dos ponteiro dos
relógios até ao máximo. Puxar a
barra da esfera de acoplamento para fora e para baixo.
Colocar o tampão de vedação na abertura. Dobrar e arrumar a tomada.
Guardar e prender a barra da esfera
de engate conforme referido acima.

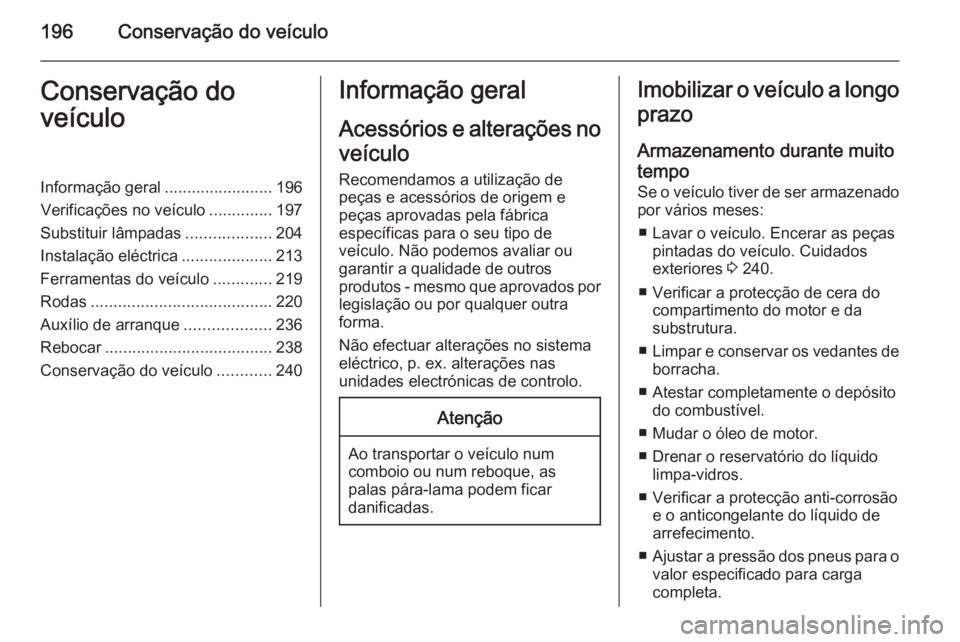

196Conservação do veículoConservação do
veículoInformação geral ........................196
Verificações no veículo ..............197
Substituir lâmpadas ...................204
Instalação eléctrica ....................213
Ferramentas do veículo .............219
Rodas ........................................ 220
Auxílio de arranque ...................236
Rebocar ..................................... 238
Conservação do veículo ............240Informação geral
Acessórios e alterações noveículo
Recomendamos a utilização de
peças e acessórios de origem e
peças aprovadas pela fábrica
específicas para o seu tipo de
veículo. Não podemos avaliar ou
garantir a qualidade de outros
produtos - mesmo que aprovados por legislação ou por qualquer outra
forma.
Não efectuar alterações no sistema
eléctrico, p. ex. alterações nas
unidades electrónicas de controlo.Atenção
Ao transportar o veículo num comboio ou num reboque, as
palas pára-lama podem ficar
danificadas.
Imobilizar o veículo a longo
prazo
Armazenamento durante muito
tempo Se o veículo tiver de ser armazenado
por vários meses:
■ Lavar o veículo. Encerar as peças pintadas do veículo. Cuidados
exteriores 3 240.
■ Verificar a protecção de cera do compartimento do motor e da
substrutura.
■ Limpar e conservar os vedantes de
borracha.
■ Atestar completamente o depósito do combustível.
■ Mudar o óleo de motor.
■ Drenar o reservatório do líquido limpa-vidros.
■ Verificar a protecção anti-corrosão e o anticongelante do líquido de
arrefecimento.
■ Ajustar a pressão dos pneus para o
valor especificado para carga
completa.

Conservação do veículo197
■ Estacionar o veículo num localseco e bem ventilado. Engatar a
primeira ou a marcha atrás ou
definir a alavanca selectora para
P . Evitar que o veículo deslize.
■ Não aplicar o travão de mão.
■ Abrir o capô, fechar todas as portas
e trancar o veículo.
■ Fechar a capota flexível.
■ Cobrir a capota flexível para reduzir
as influências ambientais.
■ Desligar o grampo do terminal negativo da bateria do veículo. Nãoesquecer que nenhum dos
sistemas está funcional, p. ex., sistema de alarme anti-roubo.
Colocar em funcionamento
Quando o veículo vai ser colocado
novamente em funcionamento:
■ Ligar o grampo ao terminal negativo da bateria do veículo.
Activar o sistema electrónico dos
vidros eléctricos.
■ Verificar a pressão dos pneus.
■ Atestar o reservatório do líquido lava-vidros.■ Verificar o nível do óleo do motor.
■ Verificar o nível do líquido de arrefecimento.
■ Montar a chapa de matrícula se necessário.
Recolha de veículos em
fim de vida
Informação acerca dos centros de
recuperação do veículo em fim de
vida e a reciclagem dos veículos em
fim de vida está disponível no nosso
sítio na rede, onde legalmente
exigido. Confie este trabalho apenas
a um centro de reciclagem
autorizado.Verificações no veículo
Execução dos trabalhos9 Aviso
Realizar verificações no
compartimento do motor apenas
quando a ignição estiver
desligada.
A ventoinha de arrefecimento
pode começar a funcionar mesmo
com a ignição desligada.

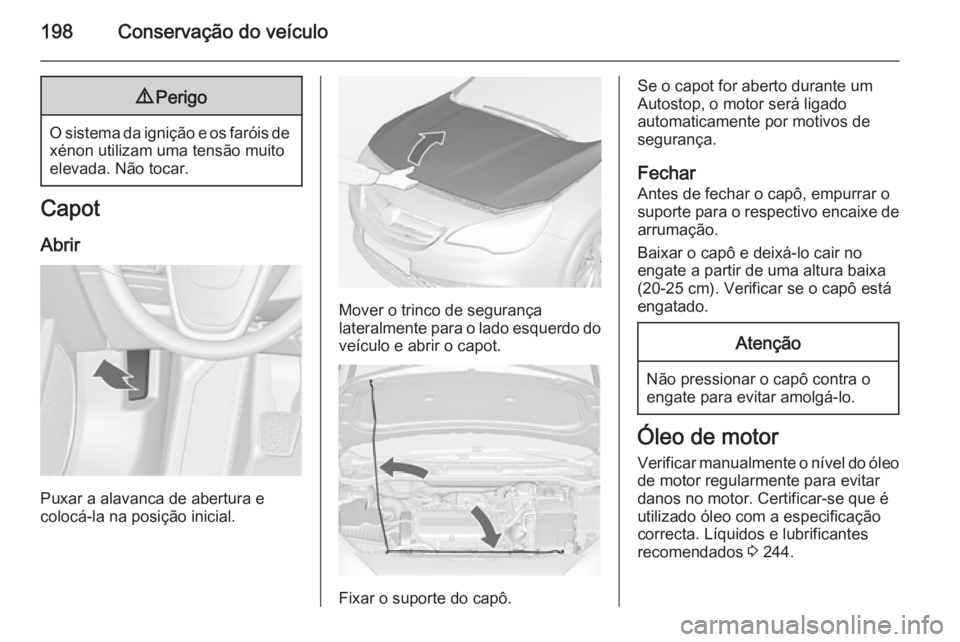

198Conservação do veículo9Perigo
O sistema da ignição e os faróis de
xénon utilizam uma tensão muito
elevada. Não tocar.
Capot
Abrir
Puxar a alavanca de abertura e
colocá-la na posição inicial.
Mover o trinco de segurança
lateralmente para o lado esquerdo do veículo e abrir o capot.
Fixar o suporte do capô.
Se o capot for aberto durante um
Autostop, o motor será ligado
automaticamente por motivos de
segurança.
Fechar
Antes de fechar o capô, empurrar o suporte para o respectivo encaixe de
arrumação.
Baixar o capô e deixá-lo cair no
engate a partir de uma altura baixa
(20-25 cm). Verificar se o capô está
engatado.Atenção
Não pressionar o capô contra o
engate para evitar amolgá-lo.
Óleo de motor
Verificar manualmente o nível do óleo
de motor regularmente para evitar
danos no motor. Certificar-se que é utilizado óleo com a especificaçãocorrecta. Líquidos e lubrificantes
recomendados 3 244.
