Cura del veicolo209
Alcuni fusibili potrebbero anche non

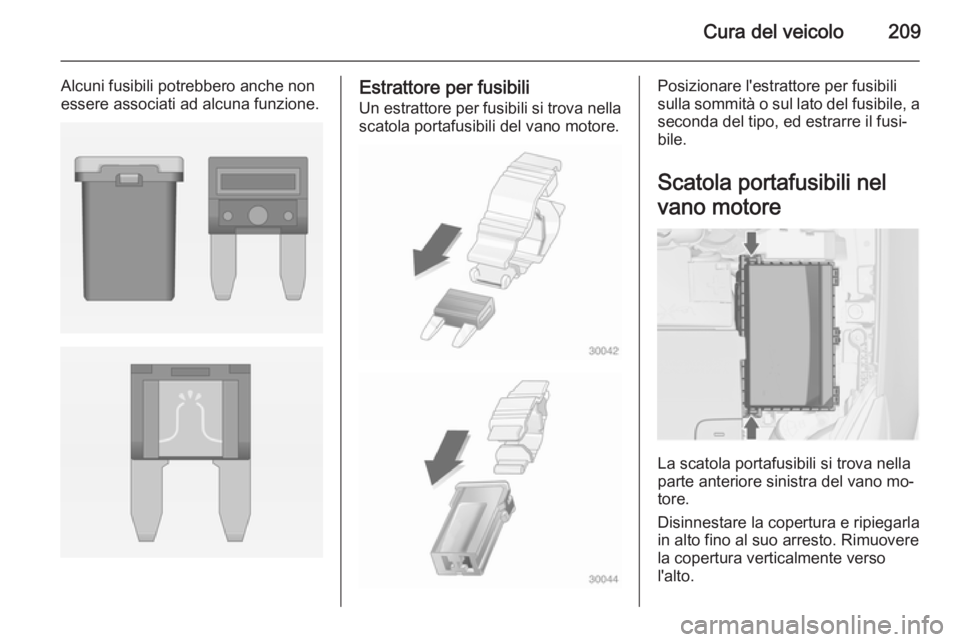

essere associati ad alcuna funzione.Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

210Cura del veicolo

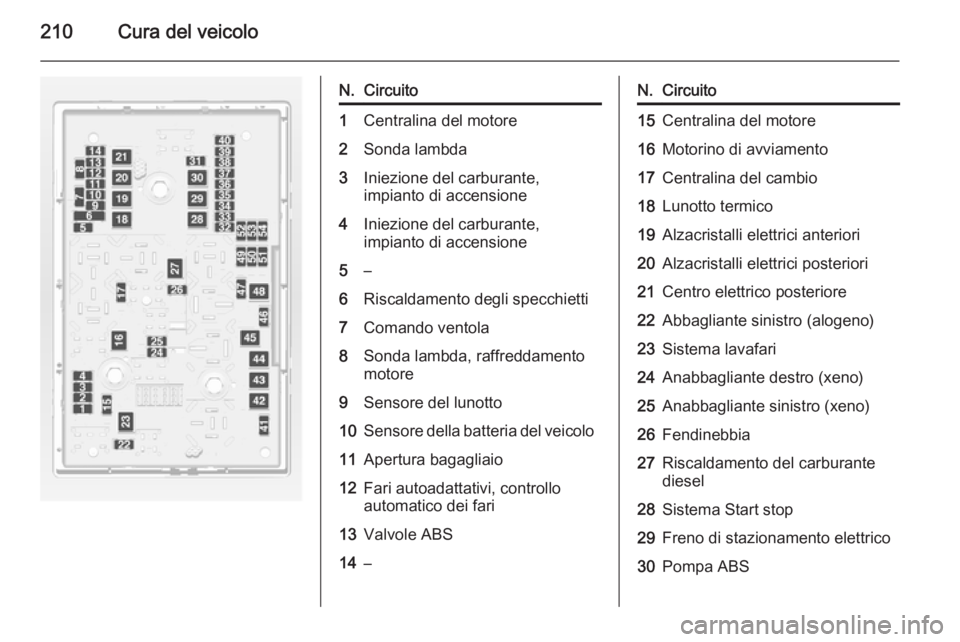

N.Circuito1Centralina del motore2Sonda lambda3Iniezione del carburante,impianto di accensione4Iniezione del carburante,
impianto di accensione5–6Riscaldamento degli specchietti7Comando ventola8Sonda lambda, raffreddamento
motore9Sensore del lunotto10Sensore della batteria del veicolo11Apertura bagagliaio12Fari autoadattativi, controllo
automatico dei fari13Valvole ABS14–N.Circuito15Centralina del motore16Motorino di avviamento17Centralina del cambio18Lunotto termico19Alzacristalli elettrici anteriori20Alzacristalli elettrici posteriori21Centro elettrico posteriore22Abbagliante sinistro (alogeno)23Sistema lavafari24Anabbagliante destro (xeno)25Anabbagliante sinistro (xeno)26Fendinebbia27Riscaldamento del carburante
diesel28Sistema Start stop29Freno di stazionamento elettrico30Pompa ABS

Cura del veicolo211

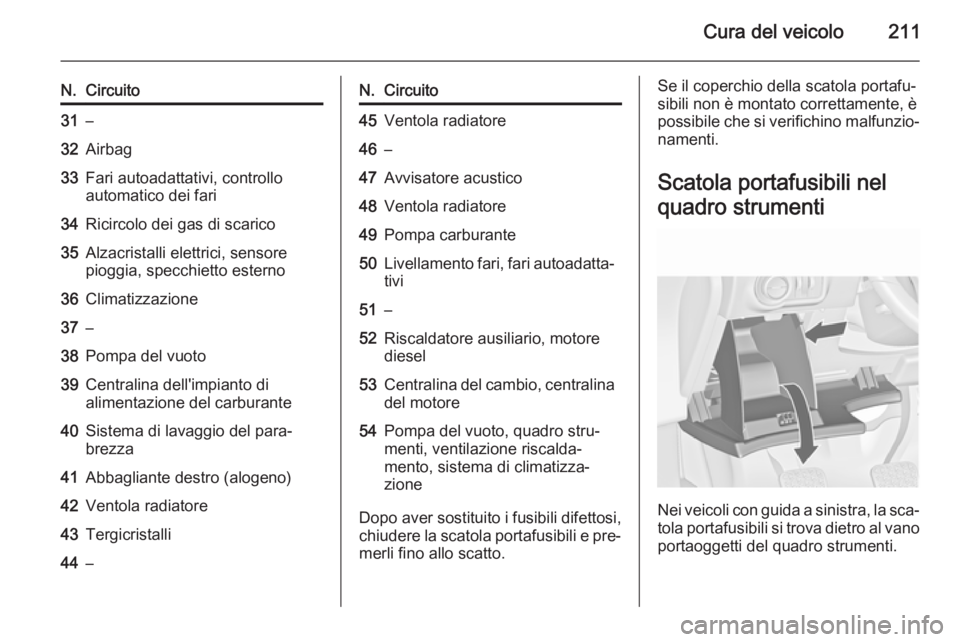

N.Circuito31–32Airbag33Fari autoadattativi, controllo
automatico dei fari34Ricircolo dei gas di scarico35Alzacristalli elettrici, sensore
pioggia, specchietto esterno36Climatizzazione37–38Pompa del vuoto39Centralina dell'impianto di
alimentazione del carburante40Sistema di lavaggio del para‐
brezza41Abbagliante destro (alogeno)42Ventola radiatore43Tergicristalli44–N.Circuito45Ventola radiatore46–47Avvisatore acustico48Ventola radiatore49Pompa carburante50Livellamento fari, fari autoadatta‐ tivi51–52Riscaldatore ausiliario, motore
diesel53Centralina del cambio, centralina
del motore54Pompa del vuoto, quadro stru‐
menti, ventilazione riscalda‐
mento, sistema di climatizza‐
zione
Dopo aver sostituito i fusibili difettosi,
chiudere la scatola portafusibili e pre‐
merli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichino malfunzio‐ namenti.
Scatola portafusibili nel
quadro strumenti
Nei veicoli con guida a sinistra, la sca‐
tola portafusibili si trova dietro al vano
portaoggetti del quadro strumenti.

212Cura del veicolo

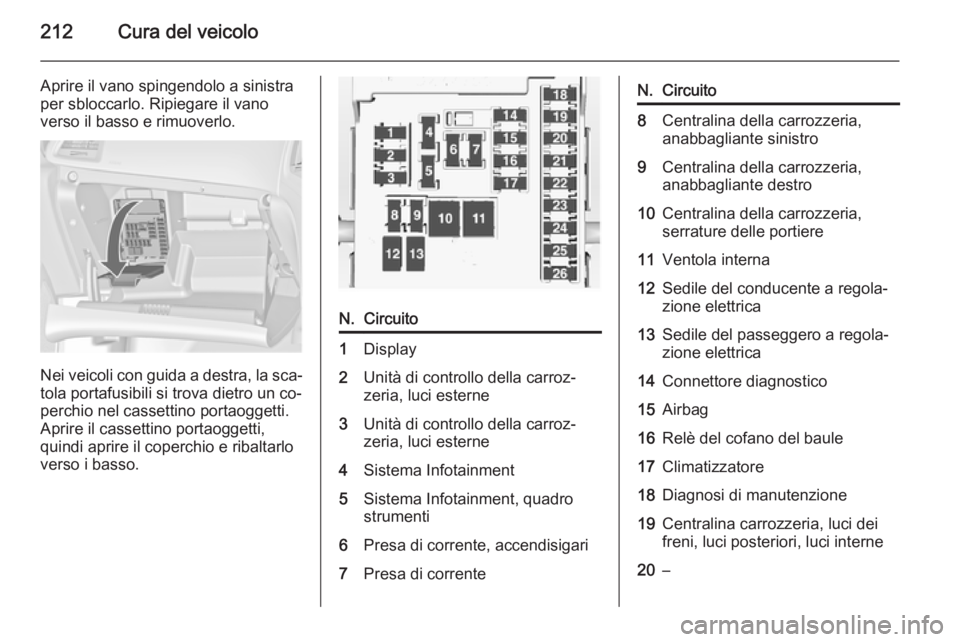

Aprire il vano spingendolo a sinistra
per sbloccarlo. Ripiegare il vano
verso il basso e rimuoverlo.
Nei veicoli con guida a destra, la sca‐
tola portafusibili si trova dietro un co‐
perchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti,
quindi aprire il coperchio e ribaltarlo
verso i basso.
N.Circuito1Display2Unità di controllo della carroz‐
zeria, luci esterne3Unità di controllo della carroz‐
zeria, luci esterne4Sistema Infotainment5Sistema Infotainment, quadro
strumenti6Presa di corrente, accendisigari7Presa di correnteN.Circuito8Centralina della carrozzeria,
anabbagliante sinistro9Centralina della carrozzeria,
anabbagliante destro10Centralina della carrozzeria,
serrature delle portiere11Ventola interna12Sedile del conducente a regola‐
zione elettrica13Sedile del passeggero a regola‐
zione elettrica14Connettore diagnostico15Airbag16Relè del cofano del baule17Climatizzatore18Diagnosi di manutenzione19Centralina carrozzeria, luci dei
freni, luci posteriori, luci interne20–

Cura del veicolo213
N.Circuito21Cruscotto22Sistema di accensione23Centralina della carrozzeria24Centralina della carrozzeria25–26Presa di corrente per accessori
del bagagliaio

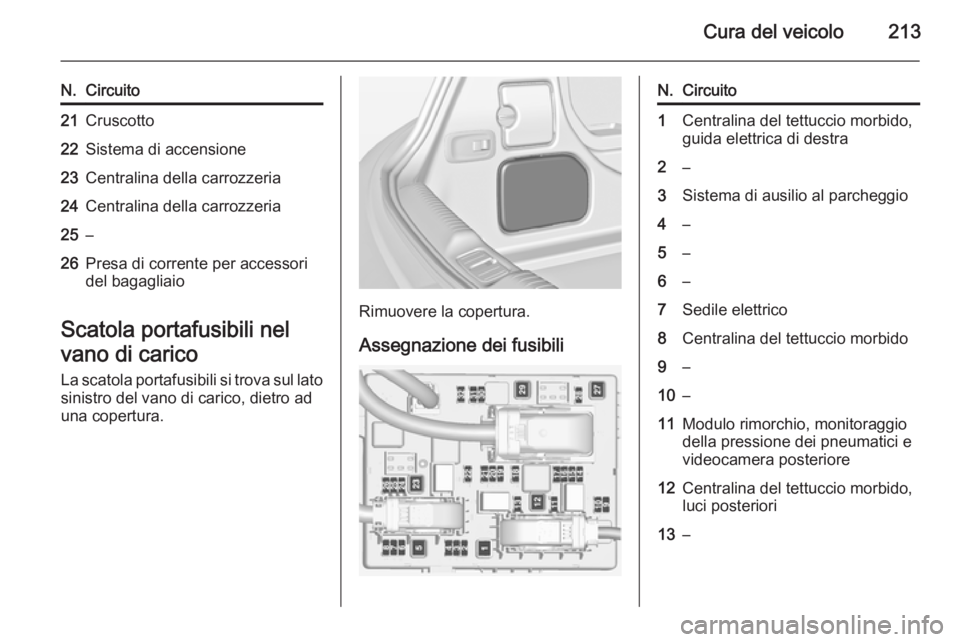

Scatola portafusibili nel
vano di carico La scatola portafusibili si trova sul lato sinistro del vano di carico, dietro aduna copertura.
Rimuovere la copertura.
Assegnazione dei fusibili
N.Circuito1Centralina del tettuccio morbido,
guida elettrica di destra2–3Sistema di ausilio al parcheggio4–5–6–7Sedile elettrico8Centralina del tettuccio morbido9–10–11Modulo rimorchio, monitoraggio
della pressione dei pneumatici e
videocamera posteriore12Centralina del tettuccio morbido,
luci posteriori13–

214Cura del veicolo
N.Circuito14Sedile posteriore ripiegamento
elettrico15–16Ventilazione sedili, videocamera
posteriore, centralina tettuccio
morbido17–18–19Riscaldamento volante20–21Riscaldamento dei sedili22–23Centralina del tettuccio morbido,
guida elettrica di sinistra24–25–26Fusibile a ponticello per modalità non logisticaN.Circuito27Ingresso passivo28–29Unità idraulica30–31–32Flex RideAttrezzi per il veicolo

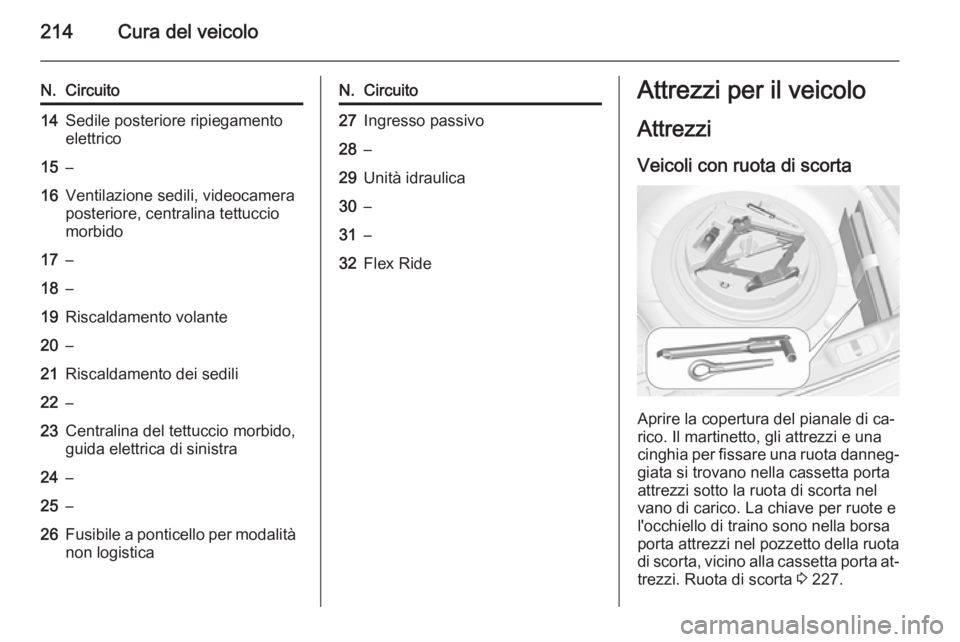

AttrezziVeicoli con ruota di scorta
Aprire la copertura del pianale di ca‐
rico. Il martinetto, gli attrezzi e una
cinghia per fissare una ruota danneg‐
giata si trovano nella cassetta porta
attrezzi sotto la ruota di scorta nel vano di carico. La chiave per ruote e
l'occhiello di traino sono nella borsa
porta attrezzi nel pozzetto della ruota
di scorta, vicino alla cassetta porta at‐
trezzi. Ruota di scorta 3 227.

Cura del veicolo215

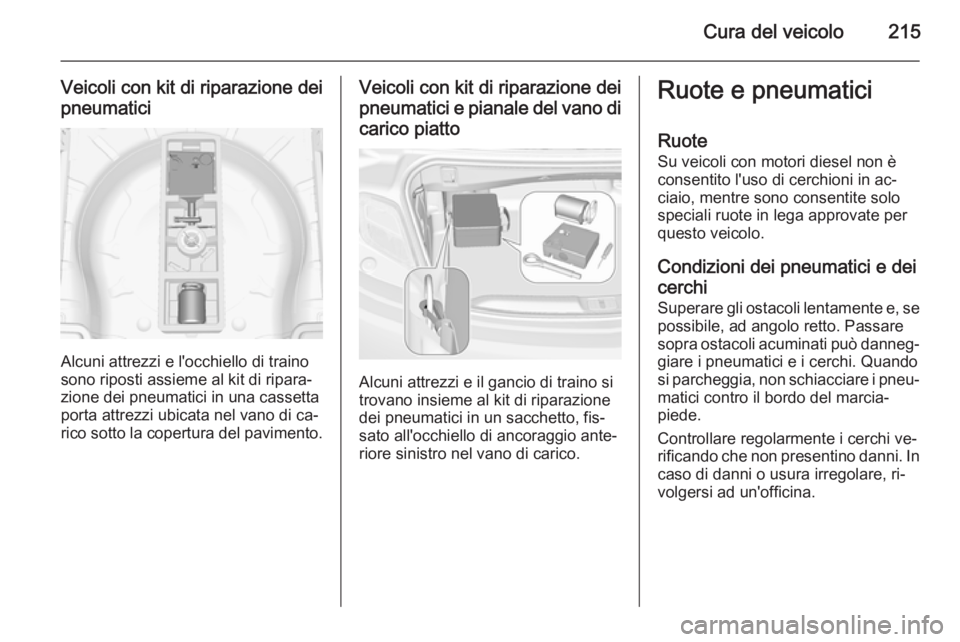

Veicoli con kit di riparazione dei
pneumatici
Alcuni attrezzi e l'occhiello di traino
sono riposti assieme al kit di ripara‐
zione dei pneumatici in una cassetta
porta attrezzi ubicata nel vano di ca‐
rico sotto la copertura del pavimento.
Veicoli con kit di riparazione dei
pneumatici e pianale del vano di
carico piatto
Alcuni attrezzi e il gancio di traino si
trovano insieme al kit di riparazione
dei pneumatici in un sacchetto, fis‐
sato all'occhiello di ancoraggio ante‐
riore sinistro nel vano di carico.
Ruote e pneumatici
Ruote
Su veicoli con motori diesel non è
consentito l'uso di cerchioni in ac‐
ciaio, mentre sono consentite solo
speciali ruote in lega approvate per
questo veicolo.
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐ giare i pneumatici e i cerchi. Quandosi parcheggia, non schiacciare i pneu‐
matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi ve‐
rificando che non presentino danni. In caso di danni o usura irregolare, ri‐
volgersi ad un'officina.

216Cura del veicoloPneumatici invernaliI pneumatici invernali migliorano la si‐curezza di guida a temperature infe‐riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
ruote.
Come pneumatici invernali sono con‐ sentite tutte le misure di pneumatici3 251.
Usare solo pneumatici di misura
225/55 R17 come pneumatici inver‐
nali.
Su veicoli con motori diesel non è
consentito l'uso di cerchioni in ac‐
ciaio, mentre sono consentite solo
speciali ruote in lega approvate per
questo veicolo.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di
velocità nel campo visivo del condu‐

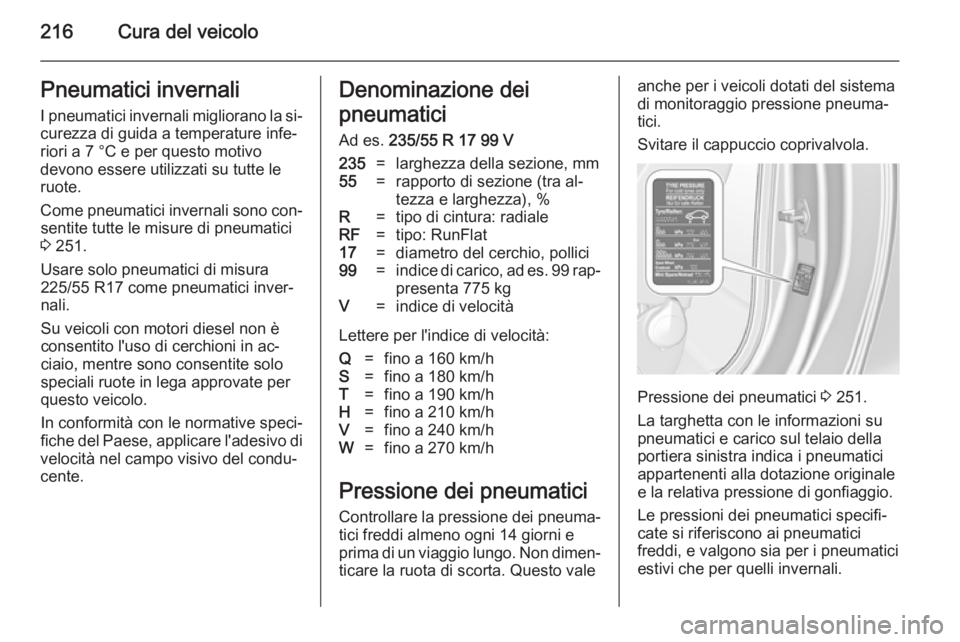

cente.Denominazione dei
pneumatici Ad es. 235/55 R 17 99 V235=larghezza della sezione, mm55=rapporto di sezione (tra al‐
tezza e larghezza), %R=tipo di cintura: radialeRF=tipo: RunFlat17=diametro del cerchio, pollici99=indice di carico, ad es. 99 rap‐
presenta 775 kgV=indice di velocità
Lettere per l'indice di velocità:
Q=fino a 160 km/hS=fino a 180 km/hT=fino a 190 km/hH=fino a 210 km/hV=fino a 240 km/hW=fino a 270 km/h
Pressione dei pneumatici
Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di un viaggio lungo. Non dimen‐ ticare la ruota di scorta. Questo vale
anche per i veicoli dotati del sistema
di monitoraggio pressione pneuma‐
tici.
Svitare il cappuccio coprivalvola.
Pressione dei pneumatici 3 251.
La targhetta con le informazioni su
pneumatici e carico sul telaio della
portiera sinistra indica i pneumatici
appartenenti alla dotazione originale
e la relativa pressione di gonfiaggio.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi, e valgono sia per i pneumatici
estivi che per quelli invernali.

Cura del veicolo217
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
La pressione dei pneumatici ECO
consente di ottenere il minore con‐
sumo di carburante possibile.
Una pressione di gonfiaggio non cor‐
retta influisce negativamente su sicu‐ rezza, guidabilità del veicolo, comfort
e consumo di carburante, oltre ad ac‐
celerare il processo di usura dei
pneumatici.
Le pressioni dei pneumatici sono di‐
verse a seconda delle varie opzioni.
Per il valore corretto di pressione dei
pneumatici, seguire la seguente pro‐
cedura:
1. Identificare il codice identificativo del motore. Dati del motore
3 246.
2. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili com‐
binazioni di pneumatici 3 251.Per i pneumatici approvati per il pro‐
prio veicolo fare riferimento al Certifi‐
cato di conformità EEC fornito con il
veicolo o ad altri documenti di regi‐
strazione nazionale.
Il conducente è responsabile del gon‐
fiaggio dei pneumatici alla pressione
corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni in‐
terni con conseguente distacco
del battistrada e lo scoppio a ve‐
locità elevate.
Se la pressione dei pneumatici deve
essere ridotta o aumentata su un vei‐
colo dotato di sistema di monitoraggio pressione pneumatici, disinserire
l'accensione. Dopo aver regolato la pressione dei pneumatici, inserirel'accensione e selezionare l'imposta‐
zione pertinente sulla pagina Carico
pneumatici sul Driver Information
Center 3 99.

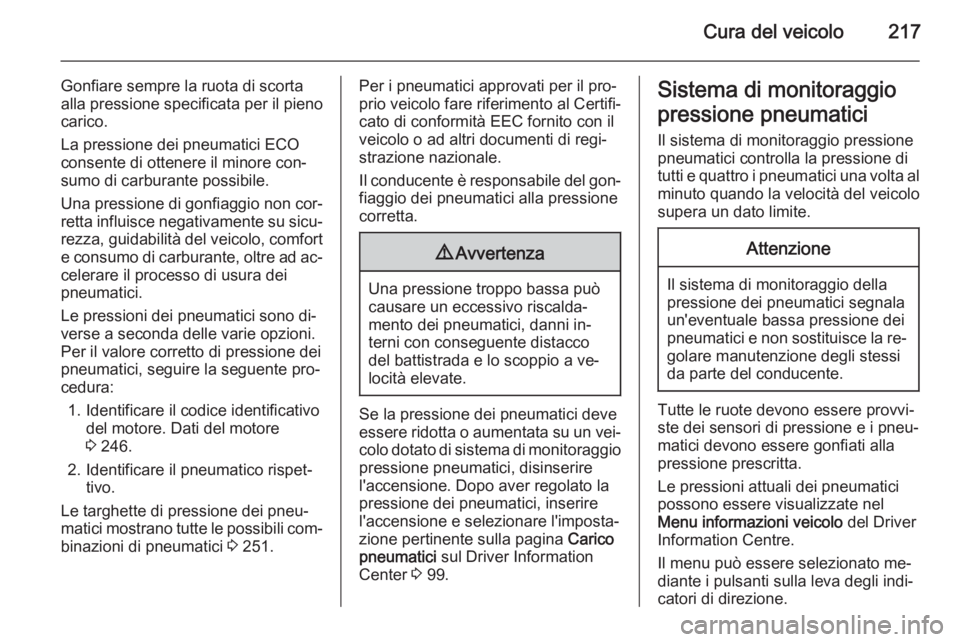

Sistema di monitoraggio
pressione pneumatici Il sistema di monitoraggio pressione
pneumatici controlla la pressione di
tutti e quattro i pneumatici una volta al
minuto quando la velocità del veicolo
supera un dato limite.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
un'eventuale bassa pressione dei
pneumatici e non sostituisce la re‐ golare manutenzione degli stessi
da parte del conducente.
Tutte le ruote devono essere provvi‐
ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Le pressioni attuali dei pneumatici
possono essere visualizzate nel
Menu informazioni veicolo del Driver
Information Centre.
Il menu può essere selezionato me‐
diante i pulsanti sulla leva degli indi‐
catori di direzione.

218Cura del veicolo

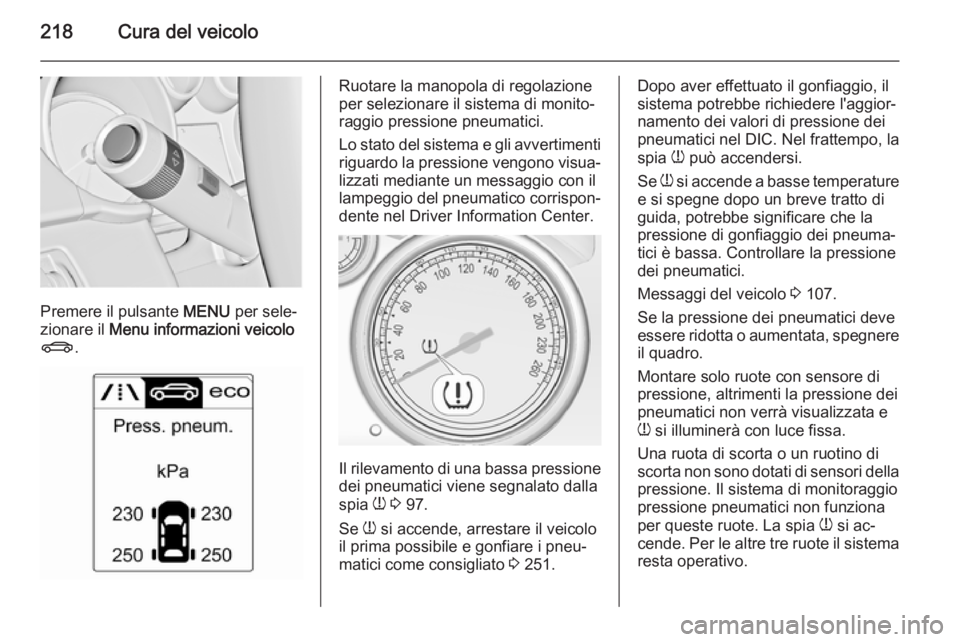

Premere il pulsante MENU per sele‐
zionare il Menu informazioni veicolo
X .
Ruotare la manopola di regolazione
per selezionare il sistema di monito‐
raggio pressione pneumatici.
Lo stato del sistema e gli avvertimenti
riguardo la pressione vengono visua‐
lizzati mediante un messaggio con il
lampeggio del pneumatico corrispon‐
dente nel Driver Information Center.
Il rilevamento di una bassa pressione
dei pneumatici viene segnalato dalla
spia w 3 97.
Se w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐
matici come consigliato 3 251.
Dopo aver effettuato il gonfiaggio, il
sistema potrebbe richiedere l'aggior‐
namento dei valori di pressione dei
pneumatici nel DIC. Nel frattempo, la
spia w può accendersi.
Se w si accende a basse temperature
e si spegne dopo un breve tratto di
guida, potrebbe significare che la
pressione di gonfiaggio dei pneuma‐
tici è bassa. Controllare la pressione
dei pneumatici.
Messaggi del veicolo 3 107.
Se la pressione dei pneumatici deve essere ridotta o aumentata, spegnere
il quadro.
Montare solo ruote con sensore di
pressione, altrimenti la pressione dei
pneumatici non verrà visualizzata e
w si illuminerà con luce fissa.
Una ruota di scorta o un ruotino di
scorta non sono dotati di sensori della pressione. Il sistema di monitoraggio
pressione pneumatici non funziona
per queste ruote. La spia w si ac‐
cende. Per le altre tre ruote il sistema
resta operativo.
