Conduite et utilisation1799Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas : ■ Les véhicules hors de la zone d'angle mort qui approchent ra‐
pidement.
■ Les piétons, cyclistes ou ani‐ maux.
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort
tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur approprié. Si
le conducteur utilise alors le cligno‐
tant, le symbole d'avertissement B
commence à clignoter comme un
avertissement pour ne pas changer
de file.
L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des vi‐
tesses allant de 10 km/h à 140 km/h.
Conduire à une vitesse supérieure à
140 km/h désactive le système, ce qui
est indiqué par les symboles d'aver‐
tissement à faible luminosité B sur les
deux rétroviseurs extérieurs. Ralentir à nouveau éteindra les symboles
d'avertissement. Si un véhicule est
alors détecté dans la zone d'angle
mort, les symboles d'avertissement
B s'allumeront normalement du côté
approprié.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le
système est en fonctionnement.
Le système peut être activé ou dés‐
activé dans le menu Réglages de l'af‐
fichage d'informations, personnalisa‐
tion du véhicule 3 110.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Zones de détection
Le capteur du système couvre une
zone d'environ 3 mètres des deux cô‐ tés du véhicule. Cette zone démarre
à chaque rétroviseur et s'étend envi‐
ron jusqu'à 3 mètres vers l'arrière. La
hauteur de la zone est environ entre
0,5 mètre et 2 mètres du sol.
Le système est désactivé si le
véhicule tracte une remorque.
L'alerte d'angle mort latéral est con‐
çue pour ignorer les objets stationnai‐
res comme les glissières de sécurité, les poteaux, les bordures de trottoir,

180Conduite et utilisation
les murs et les poutres. Les véhicules
garés ou les véhicules dans le sens
inverse ne sont pas détectés.
Défaillance Occasionnellement, des alertes peu‐vent ne pas être détectées sous des
circonstances normales et ceci se
produira plus fréquemment avec des
conditions humides.
L'alerte d'angle mort latéral n'opère
pas lorsque les coins gauche ou droit
du pare-chocs arrière sont recouverts de boue, saletés, neige, gel ou en casde fortes tempêtes de pluie. Instruc‐
tions de nettoyage 3 239.
Dans le cas d'une défaillance dans le
système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du con‐
ducteur. Prendre contact avec un ate‐
lier.
Caméra arrière La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.La vue de la caméra est affichée sur
l'affichage d'informations en couleur.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du sys‐ tème avancé d'assistance au sta‐
tionnement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas effectuer de marche ar‐
rière en regardant uniquement
l'écran d'affichage d'informations
et contrôler l'environnement au‐
tour et derrière le véhicule avant
d'engager la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche ar‐ rière est engagée.
Fonctionnement
La caméra est montée entre les lam‐
pes d'éclairage de la plaque d'imma‐
triculation et a un angle de vision de
130°.

Conduite et utilisation181
La zone affichée par la caméra est li‐mitée. La distance de l'image qui s'af‐
fiche sur l'écran est différente de la
distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des in‐
tervalles de 1 mètre projetées sur
l'image pour définir la distance des
objets.La trajectoire du véhicule est affichée en fonction de l'angle de braquage.
La fonction peut être désactivée dans le menu Réglages de l'affichage
d'informations. Personnalisation du
véhicule 3 110.
Symboles d'avertissement
Les symboles d'avertissement sont
indiqués comme des triangles 9 sur
l'image affichant les obstacles détec‐ tés par les capteurs arrière du sys‐ tème avancé d'assistance au station‐
nement.
En outre 9 s'affiche sur la ligne su‐
périeure de l'affichage d'informations
avec un avertissement de contrôle
des alentours du véhicule.
La ligne supérieure de l'écran peut
être effacée en pressant le bouton
multifonction.
Réglages d'affichage
La luminosité peut être réglée avec
les boutons haut/bas du bouton mul‐
tifonction.
Le contraste peut être réglé avec les
boutons gauche/droit du bouton mul‐
tifonction.

182Conduite et utilisation
Désactivation
La caméra est désactivée lorsqu'une
certaine vitesse de marche arrière est dépassée ou si la marche arrière n'estplus engagée pendant environ
10 secondes.
La caméra arrière peut être activée
ou désactivée dans le menu
Réglages de l'affichage d'informa‐
tions. Personnalisation du véhicule
3 110.
Défaillance Les messages de défaillance sont af‐fichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.
La caméra arrière peut ne pas fonc‐
tionner correctement si :
■ la zone alentour est sombre,
■ le soleil ou le faisceau des phares brille directement dans la lentille de
la caméra,
■ du gel, de la neige, boue ou tout autre matériau recouvre la lentille
de la caméra. Nettoyer la lentille, la rincer à l'eau et l'essuyer avec un
chiffon doux,■ l'arrière du véhicule est accidenté,
■ il y a des changements de tempé‐ rature extrêmes.
Assistant pour les
panneaux de signalisation
Fonctionnement
L'assistant de détection des pan‐ neaux routiers détecte les panneaux
routiers déterminés via une caméra à l'avant et les affiche dans le centre
d'informations du conducteur.
Les panneaux routiers qui seront dé‐
tectés sont :
Panneaux de limitation et d'interdic‐ tion de dépasser ■ limitation de vitesse ;
■ interdiction de dépasser ;
■ fin de limitation de vitesse ;
■ fin d'interdiction de dépasser.Panneaux routiers
Début et fin :
■ d'autoroutes
■ de routes
■ de ruesAjout de panneaux ■ conseils supplémentaires sur les panneaux de circulation
■ restriction quant à l'emploi d'une re‐
morque
■ avertissement chaussée humide
■ avertissement gel
■ flèches de direction
Les panneaux de limitation de vitesse
sont affichés sur le centre d'informa‐
tions du conducteur jusqu'à ce que le

Conduite et utilisation183
panneau de limitation de vitesse sui‐
vant soit détecté ou jusqu'à la fin de
la période définie d'affichage de
panneau.
Des combinaisons de plusieurs pan‐
neaux dans l'affichage sont possi‐
bles.
Un point d'exclamation dans un cadre
indique qu'il y a un panneau ajouté
détecté que le système n'a pas pu re‐
connaître.
Le système est actif jusqu'à une vi‐
tesse de 200 km/h, en fonction des
conditions d'éclairement. La nuit, le
système est actif jusqu'à une vitesse
de 160 km/h.
Dès que la vitesse descend sous
55 km/h, l'affichage est réinitialisé et
le contenu de la page de panneau
routier est effacé, par ex. à l'entrée d'une zone urbaine. La prochaine in‐
dication de vitesse reconnue sera af‐
fichée.
Indication sur l'affichage
Les panneaux routiers sont affichés
sur la page Détection des panneaux
routiers sur le centre d'informations
du conducteur, en sélectionnant avec la roue moletée de la manette des cli‐ gnotants 3 100.
Quand une autre fonction a été sé‐
lectionnée dans le menu du centre
d'informations du conducteur et que la page Détection des panneaux
routiers est à nouveau choisie, le der‐
nier panneau routier reconnu sera af‐
fiché.

184Conduite et utilisation

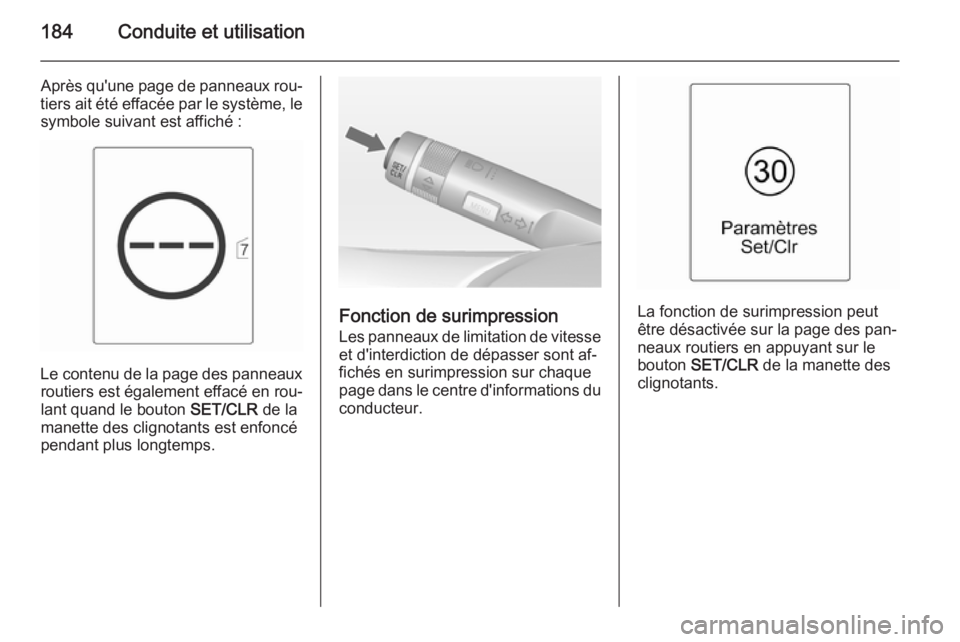

Après qu'une page de panneaux rou‐
tiers ait été effacée par le système, le symbole suivant est affiché :
Le contenu de la page des panneauxroutiers est également effacé en rou‐
lant quand le bouton SET/CLR de la
manette des clignotants est enfoncé
pendant plus longtemps.
Fonction de surimpression
Les panneaux de limitation de vitesse
et d'interdiction de dépasser sont af‐
fichés en surimpression sur chaque page dans le centre d'informations du
conducteur.La fonction de surimpression peut
être désactivée sur la page des pan‐
neaux routiers en appuyant sur le
bouton SET/CLR de la manette des
clignotants.

Conduite et utilisation185
Une fois que la page des réglages est
affichée, sélectionner Arrêt pour dé‐
sactiver la fonction de surimpression. Réactiver en choisissant Marche. En
mettant le contact, la fonction de sur‐
impression est désactivée.
L'indication en surimpression est affi‐ chée pendant environ 8 secondes
dans le centre d'informations du con‐
ducteur.
Défaillance
L'assistant de détection des pan‐
neaux routiers peut ne pas fonction‐
ner correctement quand :
■ la zone de pare-brise où la caméra
avant est placée n'est pas propre ;
■ les panneaux routiers sont totale‐ ment ou partiellement recouverts
ou sont difficilement identifiables ;
■ les conditions météorologiques sont défavorables, par exemple,
des fortes pluies, de la neige, une
exposition directe au soleil, des
ombres. Dans ce cas, Absen.
détect. pann. routier cause météo
est mentionné sur l'affichage ;
■ les panneaux routiers sont mal in‐ stallés ou sont endommagés ;
■ les panneaux routiers ne sont pas conformes à la convention de
Vienne des panneaux routiers
(Wiener Übereinkommen über
Straßenverkehrszeichen).Avertissement
Le système est conçu pour aider
le conducteur à discerner certains signaux routiers dans une plage
de vitesse donnée. Ne pas ignorer les signaux routiers qui ne sont
pas affichés par le système.
Le système ne détecte pas d'au‐
tres panneaux routiers qui instau‐
rent un limite de vitesse ou qui y
mettent fin.
Ce dispositif particulier ne doit pas vous pousser à adopter un stylede conduite dangereux.
Adapter toujours la vitesse aux
conditions de circulation.
Les systèmes d'aide au conduc‐
teur ne restreignent en aucune fa‐
çon la pleine responsabilité du
conducteur.

186Conduite et utilisationAvertissement de
franchissement de ligne Le système d'avertissement de fran‐
chissement de ligne observe les mar‐
quages au sol entre lesquels le
véhicule se déplace à l'aide d'une ca‐
méra à l'avant. Le système détecte
les changements de file et avertit le
conducteur acoustiquement et visuel‐
lement en cas de changement de file
inattendu.
Les critères de détection d'un chan‐
gement de file inattendu sont :
■ pas de manœuvre des clignotants ;
■ pas d'actionnement de la pédale de
frein ;
■ pas d'actionnement actif de l'accé‐ lérateur ou prise de vitesse ;
■ pas de manœuvre active du volant.
Si le conducteur effectue l'une de ces
actions, aucun avertissement n'est
émis.Activation
Le système d'avertissement de fran‐
chissement de ligne est activé en ap‐ puyant sur le bouton ). La LED allu‐
mée dans le bouton indique que le
système est activé. Quand le té‐
moin ) du combiné d'instruments
s'allume en vert, le système est prêt à
fonctionner.
Le système ne peut fonctionner qu'à
des vitesses de véhicule supérieures
à 56 km/h et si des marquages au sol
sont présents.
Quand le système détecte un chan‐
gement de file inattendu, le témoin )
passe au jaune et clignote. Simulta‐
nément, un signal sonore retentit.
Désactivation
Le système est désactivé en enfon‐çant le bouton ), ce qui éteint la LED
du bouton.
Le système n'est pas opérationnel à
des vitesses inférieures à 56 km/h.

Conduite et utilisation187
DéfaillanceLe système d'avertissement de fran‐
chissement de ligne peut ne pas fonc‐ tionner correctement si :
■ le pare-brise n'est pas propre
■ les conditions météorologiques sont mauvaises, comme des fortes
pluies, de la neige, une exposition
directe au soleil, des ombres
Le système ne peut pas fonctionner
quand aucune marque au sol de
bande circulation n'est détectée.Carburant
Carburant pour moteurs à
essence
N'utiliser que des carburants se con‐
firmant à la norme européenne
EN 228 ou E DIN 51626-1 ou toute
autre norme équivalente.
Votre moteur peut fonctionner à l'E10
qui est conforme à ces normes. Le
carburant E10 contient jusqu'à 10 % de bioéthanol.
Utiliser du carburant avec l'indice
d'octane recommandé 3 251. L'utili‐
sation de carburant avec un indice d'octane trop bas peut réduire le cou‐ ple et la puissance du moteur et aug‐ menter légèrement la consommation
de carburant.Avertissement
Ne pas utiliser de carburant ou
d'additifs pour carburant conte‐ nant des composés métalliques
tels que des additifs à base de
manganèse. Ceci peut endomma‐ ger le moteur.Avertissement
L'utilisation de carburant ne se
conformant pas à EN 228 ou
E DIN 51626-1 ou toute autre spé‐
cification identique peut conduire
à des dépôts, une usure plus im‐
portante ou des dommages sur le
moteur et peut affecter la garantie.
Avertissement
Du carburant à l'indice d'octane
trop bas peut entraîner une com‐
bustion incontrôlée et endomma‐
ger le moteur.
Carburant pour moteurs
diesel
N'utiliser que des diesels selon
EN 590.

188Conduite et utilisation
Dans des pays hors de l'Union euro‐
péenne, utiliser le carburant euro-
diesel avec une concentration de
soufre inférieure à 50 ppm.Avertissement
L'utilisation de carburant ne se
conformant pas à EN 590 ou toute
autre spécification identique peut
conduire à une perte de puissance
du moteur, une usure plus impor‐
tante ou des dommages sur le mo‐ teur et peut affecter la garantie.
Ne pas utiliser du mazout marin, du
mazout de chauffage, de l'Aquazole
ou toute autre émulsion identique
diesel -eau. Il n'est pas autorisé de
mélanger le diesel avec des carbu‐
rants pour moteurs à essence afin de le diluer.
Faire le plein9 Danger
Avant de reprendre du carburant,
arrêter le moteur ainsi que les
chauffages externes avec cham‐ bre de combustion. Éteindre les
téléphones mobiles.
Lors du remplissage du réservoir, respecter les prescriptions d'utili‐
sation et de sécurité de la station-
service.
9 Danger
Le carburant est inflammable et
explosif. Ne pas fumer. Pas de
flamme nue ou de formation d'étin‐ celles.
Si une odeur de carburant se dé‐
gage dans le véhicule, faire immé‐ diatement remédier au problème
par un atelier.
Avertissement
En cas d'erreur de carburant, ne
pas mettre le contact.
La trappe à carburant se trouve sur le
côté arrière droit du véhicule.
