OPEL CASCADA 2014 Používateľská príručka (in Slovak)

Starostlivosť o vozidlo199
2. Grafika zobrazuje verziu shalogénovými svetlometmi.
Grafika zobrazuje verziu s
adaptívnymi prednými
svetlometmi.
Otáčajte objímku žiarovky proti
smeru hodinových ručičiek, aby
sa odpojila a vytiahnite ju z reflektora.
3. Žiarovku vyberiete z objímky a otočte ňou proti smeru
hodinových ručičiek.
4. Vymeňte žiarovku a vložte novú žiarovku do objímky a otočte ňou
v smere hodinových ručičiek.
5. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Zadné svetlá
1. Otvorte a odstráňte kryt na vnútornej strane veka
batožinového priestoru
povolením skrutky mincou.
2. Brzdové svetlá, zadné svetlá a svetlá do hmly sú vytvorené zo
svetelných diód (LED) a nedajú sa vymeniť.

200Starostlivosť o vozidlo
Odmontujte držiak žiarovky jeho
otočením v protismere chodu
hodinových ručičiek.
Svetlá ukazovateľov smeru ( 1)
Svetlá spiatočky ( 2)3. Vybratie a výmena žiarovky
4. Vložte držiak žiarovky do konzoly zadného svetla a otočte ho v
smere chodu hodinových ručičiek.
5. Zatvorte kryt tak, že najprv vložíte
upevňovacie svorky. Zaistite kryt
otočením skrutky v smere chodu
hodinových ručičiek pomocou
mince.
Doplnkové svetlá v ráme veka
batožinového priestoru
1. Otvorte veko batožinového priestoru.
2. Uvoľnite a odstráňte kryt v
bočnom paneli.

Starostlivosť o vozidlo201
3. Odmontujte držiak žiarovky jehootočením v protismere chodu
hodinových ručičiek.
Svetlá ukazovateľov smeru ( 1)
Zadné svetlá ( 2)4. Vyberte a vymeňte žiarovku.
5. Vložte držiak žiarovky do telesa a
otočte ním v smere hodinových
ručičiek.
6. Pripojte kryt bočného obloženia.
Bočné smerovky
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Na ľavej strane vozidla, posuňte svietidlo dopredu a vyberte ho z
blatníka zadným koncom.
Na pravej strane vozidla, posuňte
svietidlo dozadu a vyberte ho z
blatníka predným koncom.

202Starostlivosť o vozidlo
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Na ľavej strane: vložte predný koniec do blatníka, posuňte
dopredu a vložte zadný koniec.
Na pravej strane: vložte zadný koniec do blatníka, posuňte
dozadu a vložte predný koniec.
Osvetlenie evidenčného
čísla1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svetlo smerom dole. Neťahajte za vodiče.
3. Otočením protismeru hodinových ručičiek vyberte držiak žiarovky z
puzdra svetla.

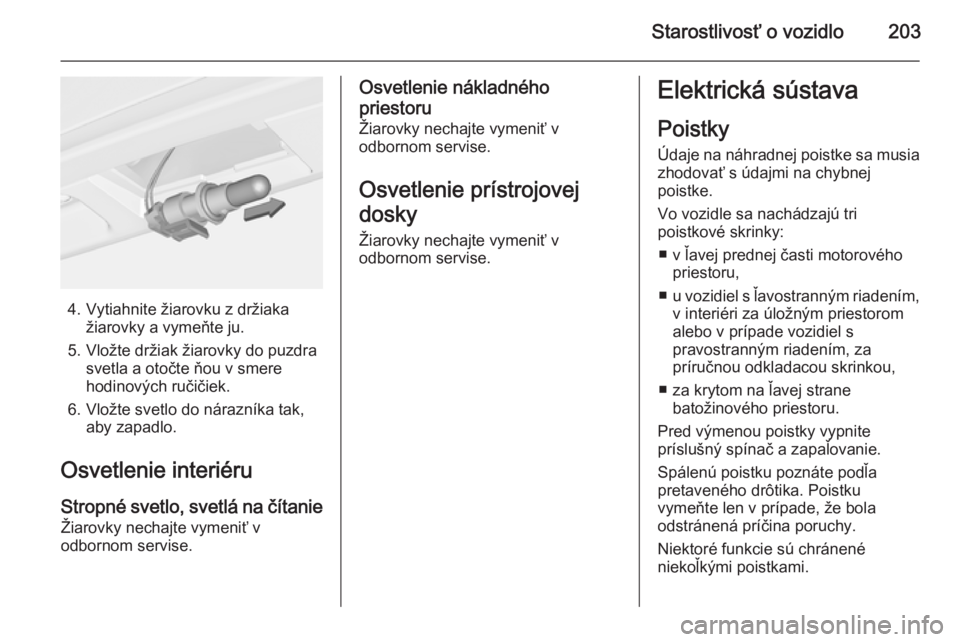

Starostlivosť o vozidlo203
4. Vytiahnite žiarovku z držiakažiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Osvetlenie interiéru
Stropné svetlo, svetlá na čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného
priestoru
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie prístrojovej
dosky Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
■ v ľavej prednej časti motorového priestoru,
■ u vozidiel s ľavostranným riadením,
v interiéri za úložným priestorom
alebo v prípade vozidiel s
pravostranným riadením, za
príručnou odkladacou skrinkou,
■ za krytom na ľavej strane batožinového priestoru.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.

204Starostlivosť o vozidlo
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.

Starostlivosť o vozidlo205Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.
Č.Obvod1Riadiaci modul motora2Lambda senzor3Vstrekovanie paliva, systém
zapaľovania4Vstrekovanie paliva, systém
zapaľovania5–6Ohrievanie zrkadiel7Ovládanie ventilátora8Lambda senzor, chladenie
motora9Snímač zadného okna10Snímač akumulátora vozidla11Uvoľnenie dverí batožinového
priestoru12Adaptívne predné svetlomety,
automatické ovládanie svetiel13ABS ventily14–

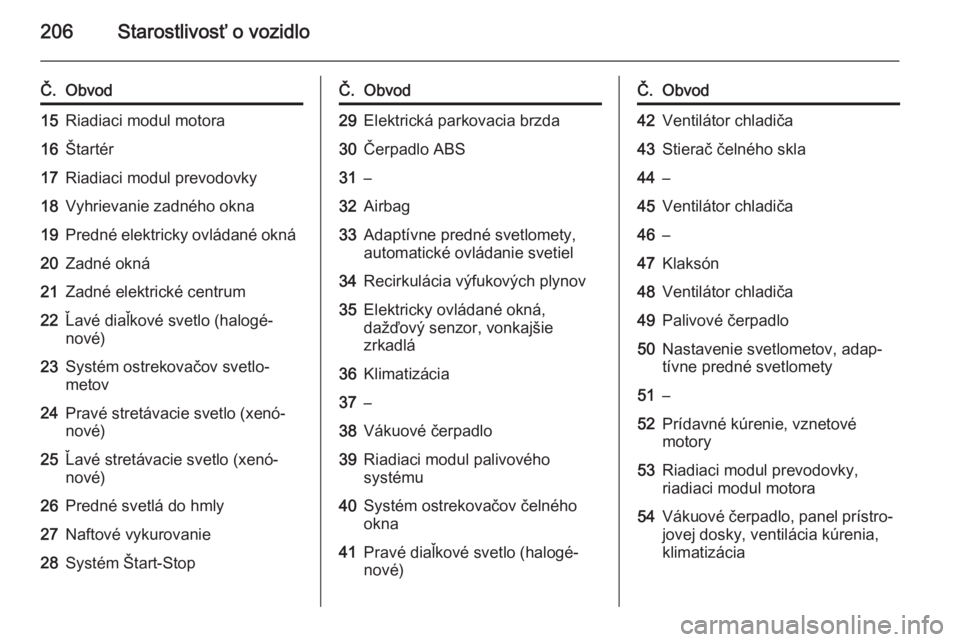

206Starostlivosť o vozidlo
Č.Obvod15Riadiaci modul motora16Štartér17Riadiaci modul prevodovky18Vyhrievanie zadného okna19Predné elektricky ovládané okná20Zadné okná21Zadné elektrické centrum22Ľavé diaľkové svetlo (halogé‐
nové)23Systém ostrekovačov svetlo‐
metov24Pravé stretávacie svetlo (xenó‐
nové)25Ľavé stretávacie svetlo (xenó‐
nové)26Predné svetlá do hmly27Naftové vykurovanie28Systém Štart-StopČ.Obvod29Elektrická parkovacia brzda30Čerpadlo ABS31–32Airbag33Adaptívne predné svetlomety,
automatické ovládanie svetiel34Recirkulácia výfukových plynov35Elektricky ovládané okná,
dažďový senzor, vonkajšie
zrkadlá36Klimatizácia37–38Vákuové čerpadlo39Riadiaci modul palivového
systému40Systém ostrekovačov čelného
okna41Pravé diaľkové svetlo (halogé‐
nové)Č.Obvod42Ventilátor chladiča43Stierač čelného skla44–45Ventilátor chladiča46–47Klaksón48Ventilátor chladiča49Palivové čerpadlo50Nastavenie svetlometov, adap‐
tívne predné svetlomety51–52Prídavné kúrenie, vznetové
motory53Riadiaci modul prevodovky,
riadiaci modul motora54Vákuové čerpadlo, panel prístro‐ jovej dosky, ventilácia kúrenia,
klimatizácia

Starostlivosť o vozidlo207
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchy.
Poistková skriňa
prístrojovej doskyVo vozidlách s ľavostranným
riadením je poistková skrinka za
odkladacím priestorom v prístrojovej
doske.
Otvorte priečinok a odomknite ho posunutím doľava. Sklopte priečinok
a vyberte ho.
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú skrinku, potom
otvorte kryt a sklopte ho.
Č.Obvod1Displeje2Jednotka ESP, vonkajšie osve‐
tlenie3Jednotka ESP, vonkajšie osve‐
tlenie4Informačný systém5Informačný systém, prístroj6Napájacia zásuvka, zapaľovač
cigariet7Zásuvka

208Starostlivosť o vozidlo
Č.Obvod8Modul ESP, ľavé stretávacie
svetlo9Modul ESP, pravé stretávacie
svetlo10Modul ESP, zámky dverí11Ventilátor interiéru12Elektricky ovládané sedadlo
vodiča13Elektricky ovládané sedadlo
spolujazdca14Diagnostický konektor15Airbag16Relé veka batožinového prie‐
storu17Klimatizácia18Servisná diagnostika19Modul ESP, brzdové svetlá,
zadné svetlá, osvetlenie interiéru20–Č.Obvod21Prístrojová doska22Systém zapaľovania23Riadiaci modul prvkov karosérie24Riadiaci modul prvkov karosérie25–26Príslušenstvo elektrickej
zásuvky v batožinovom priestore
Poistková skriňa v
úložnom priestore
Poistková skrinka je na ľavej strane
za krytom v batožinovom priestore.
Odstráňte kryt.
Priradenie poistiek
