Page 211 of 257

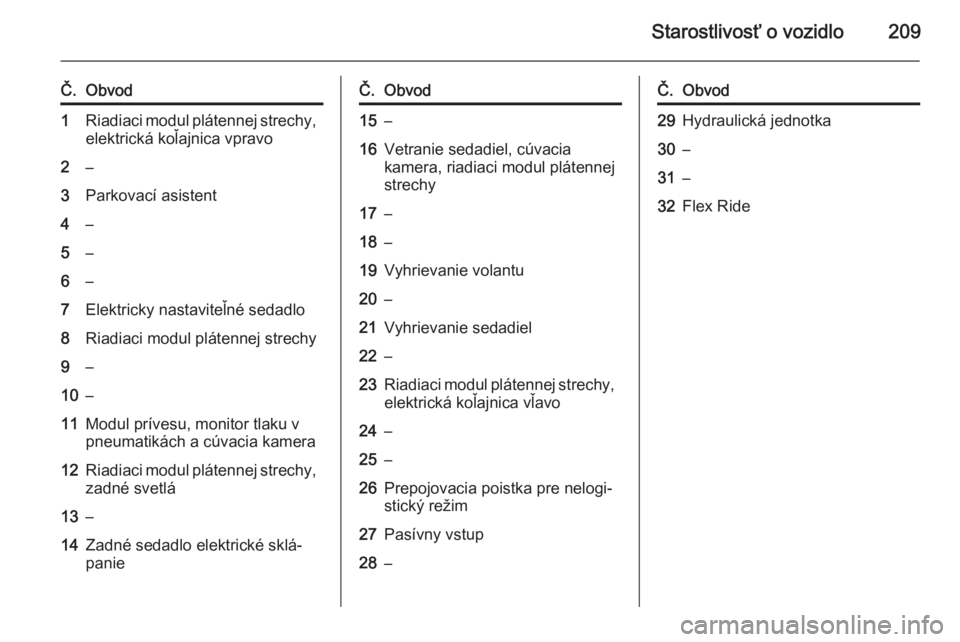

Starostlivosť o vozidlo209
Č.Obvod1Riadiaci modul plátennej strechy,elektrická koľajnica vpravo2–3Parkovací asistent4–5–6–7Elektricky nastaviteľné sedadlo8Riadiaci modul plátennej strechy9–10–11Modul prívesu, monitor tlaku v
pneumatikách a cúvacia kamera12Riadiaci modul plátennej strechy,
zadné svetlá13–14Zadné sedadlo elektrické sklá‐
panieČ.Obvod15–16Vetranie sedadiel, cúvacia
kamera, riadiaci modul plátennej
strechy17–18–19Vyhrievanie volantu20–21Vyhrievanie sedadiel22–23Riadiaci modul plátennej strechy, elektrická koľajnica vľavo24–25–26Prepojovacia poistka pre nelogi‐
stický režim27Pasívny vstup28–Č.Obvod29Hydraulická jednotka30–31–32Flex Ride
Page 212 of 257

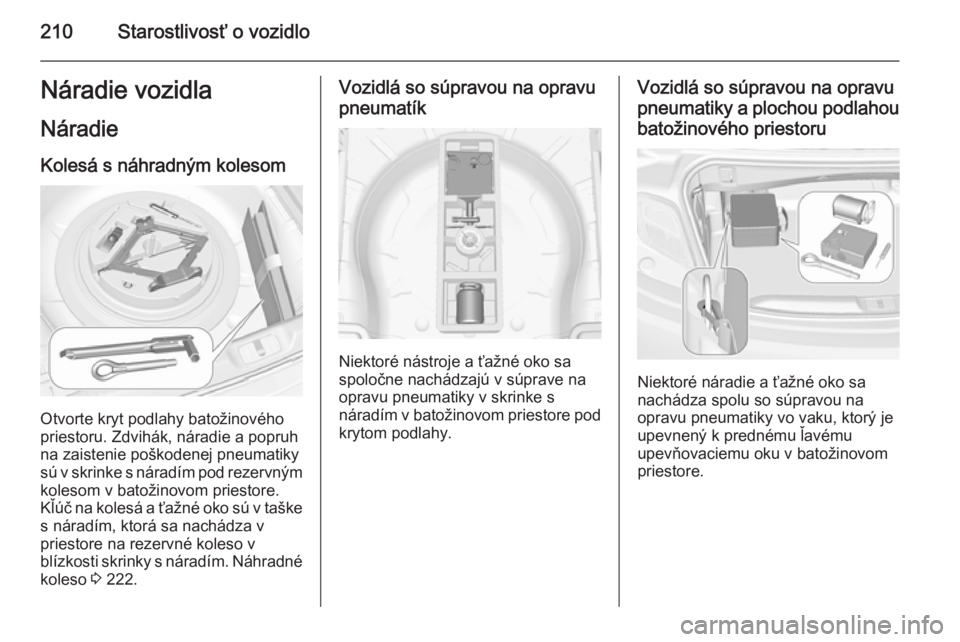

210Starostlivosť o vozidloNáradie vozidla
Náradie
Kolesá s náhradným kolesom
Otvorte kryt podlahy batožinového
priestoru. Zdvihák, náradie a popruh
na zaistenie poškodenej pneumatiky
sú v skrinke s náradím pod rezervným
kolesom v batožinovom priestore.
Kľúč na kolesá a ťažné oko sú v taške s náradím, ktorá sa nachádza v
priestore na rezervné koleso v
blízkosti skrinky s náradím. Náhradné
koleso 3 222.
Vozidlá so súpravou na opravu
pneumatík
Niektoré nástroje a ťažné oko sa
spoločne nachádzajú v súprave na
opravu pneumatiky v skrinke s
náradím v batožinovom priestore pod krytom podlahy.
Vozidlá so súpravou na opravu
pneumatiky a plochou podlahou
batožinového priestoru
Niektoré náradie a ťažné oko sa
nachádza spolu so súpravou na
opravu pneumatiky vo vaku, ktorý je upevnený k prednému ľavému
upevňovaciemu oku v batožinovom
priestore.
Page 213 of 257

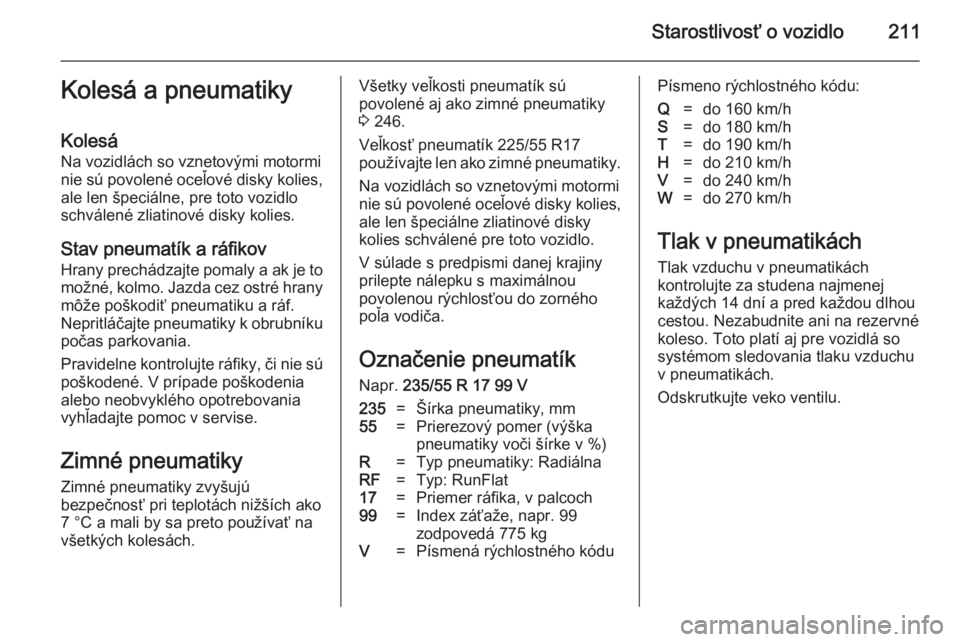

Starostlivosť o vozidlo211Kolesá a pneumatiky
Kolesá
Na vozidlách so vznetovými motormi
nie sú povolené oceľové disky kolies, ale len špeciálne, pre toto vozidlo
schválené zliatinové disky kolies.
Stav pneumatík a ráfikov
Hrany prechádzajte pomaly a ak je to možné, kolmo. Jazda cez ostré hrany
môže poškodiť pneumatiku a ráf.
Nepritláčajte pneumatiky k obrubníku počas parkovania.
Pravidelne kontrolujte ráfiky, či nie sú
poškodené. V prípade poškodenia
alebo neobvyklého opotrebovania
vyhľadajte pomoc v servise.
Zimné pneumatiky Zimné pneumatiky zvyšujú
bezpečnosť pri teplotách nižších ako 7 °C a mali by sa preto používať na
všetkých kolesách.Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 246.
Veľkosť pneumatík 225/55 R17
používajte len ako zimné pneumatiky.
Na vozidlách so vznetovými motormi
nie sú povolené oceľové disky kolies, ale len špeciálne zliatinové disky
kolies schválené pre toto vozidlo.
V súlade s predpismi danej krajinyprilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
Označenie pneumatík
Napr. 235/55 R 17 99 V235=Šírka pneumatiky, mm55=Prierezový pomer (výška
pneumatiky voči šírke v %)R=Typ pneumatiky: RadiálnaRF=Typ: RunFlat17=Priemer ráfika, v palcoch99=Index záťaže, napr. 99
zodpovedá 775 kgV=Písmená rýchlostného kóduPísmeno rýchlostného kódu:Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Tlak v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite ani na rezervné koleso. Toto platí aj pre vozidlá so
systémom sledovania tlaku vzduchu
v pneumatikách.
Odskrutkujte veko ventilu.
Page 214 of 257

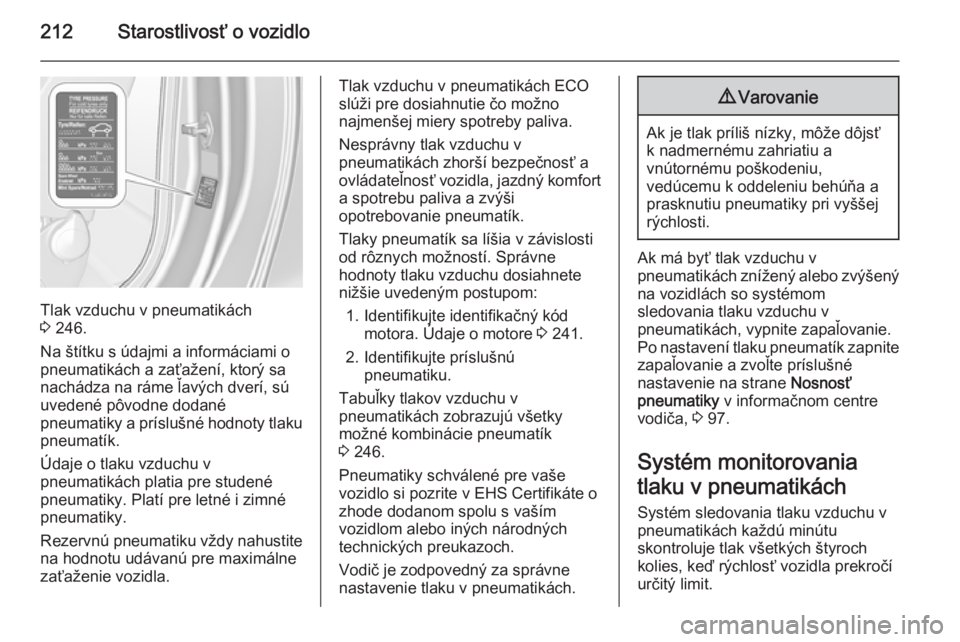

212Starostlivosť o vozidlo
Tlak vzduchu v pneumatikách
3 246.
Na štítku s údajmi a informáciami o
pneumatikách a zaťažení, ktorý sa
nachádza na ráme ľavých dverí, sú uvedené pôvodne dodané
pneumatiky a príslušné hodnoty tlaku pneumatík.
Údaje o tlaku vzduchu v
pneumatikách platia pre studené
pneumatiky. Platí pre letné i zimné
pneumatiky.
Rezervnú pneumatiku vždy nahustite
na hodnotu udávanú pre maximálne
zaťaženie vozidla.
Tlak vzduchu v pneumatikách ECO
slúži pre dosiahnutie čo možno
najmenšej miery spotreby paliva.
Nesprávny tlak vzduchu v
pneumatikách zhorší bezpečnosť a
ovládateľnosť vozidla, jazdný komfort a spotrebu paliva a zvýši
opotrebovanie pneumatík.
Tlaky pneumatík sa líšia v závislosti
od rôznych možností. Správne
hodnoty tlaku vzduchu dosiahnete
nižšie uvedeným postupom:
1. Identifikujte identifikačný kód motora. Údaje o motore 3 241.
2. Identifikujte príslušnú pneumatiku.
Tabuľky tlakov vzduchu v
pneumatikách zobrazujú všetky
možné kombinácie pneumatík
3 246.
Pneumatiky schválené pre vaše
vozidlo si pozrite v EHS Certifikáte o
zhode dodanom spolu s vaším
vozidlom alebo iných národných
technických preukazoch.
Vodič je zodpovedný za správne
nastavenie tlaku v pneumatikách.9 Varovanie
Ak je tlak príliš nízky, môže dôjsť
k nadmernému zahriatiu a
vnútornému poškodeniu,
vedúcemu k oddeleniu behúňa a
prasknutiu pneumatiky pri vyššej
rýchlosti.
Ak má byť tlak vzduchu v
pneumatikách znížený alebo zvýšený
na vozidlách so systémom
sledovania tlaku vzduchu v
pneumatikách, vypnite zapaľovanie.
Po nastavení tlaku pneumatík zapnite
zapaľovanie a zvoľte príslušné
nastavenie na strane Nosnosť
pneumatiky v informačnom centre
vodiča, 3 97.
Systém monitorovania
tlaku v pneumatikách
Systém sledovania tlaku vzduchu v
pneumatikách každú minútu
skontroluje tlak všetkých štyroch kolies, keď rýchlosť vozidla prekročí
určitý limit.
Page 215 of 257

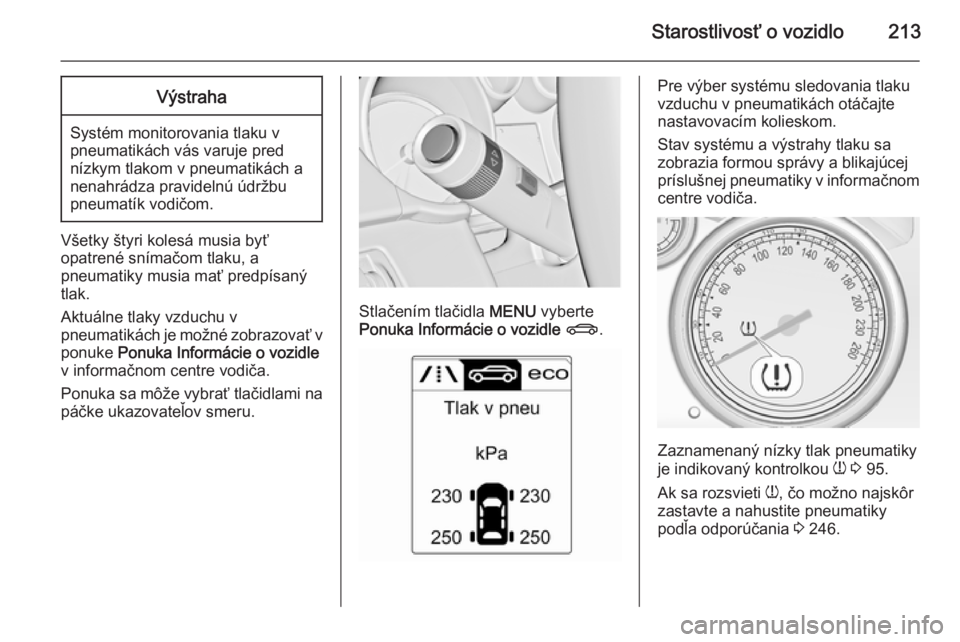

Starostlivosť o vozidlo213Výstraha
Systém monitorovania tlaku v
pneumatikách vás varuje pred
nízkym tlakom v pneumatikách a
nenahrádza pravidelnú údržbu
pneumatík vodičom.
Všetky štyri kolesá musia byť
opatrené snímačom tlaku, a
pneumatiky musia mať predpísaný
tlak.
Aktuálne tlaky vzduchu v
pneumatikách je možné zobrazovať v ponuke Ponuka Informácie o vozidle
v informačnom centre vodiča.
Ponuka sa môže vybrať tlačidlami na
páčke ukazovateľov smeru.
Stlačením tlačidla MENU vyberte
Ponuka Informácie o vozidle X .
Pre výber systému sledovania tlaku
vzduchu v pneumatikách otáčajte
nastavovacím kolieskom.
Stav systému a výstrahy tlaku sa
zobrazia formou správy a blikajúcej
príslušnej pneumatiky v informačnom centre vodiča.
Zaznamenaný nízky tlak pneumatiky
je indikovaný kontrolkou w 3 95.
Ak sa rozsvieti w, čo možno najskôr
zastavte a nahustite pneumatiky
podľa odporúčania 3 246.
Page 216 of 257

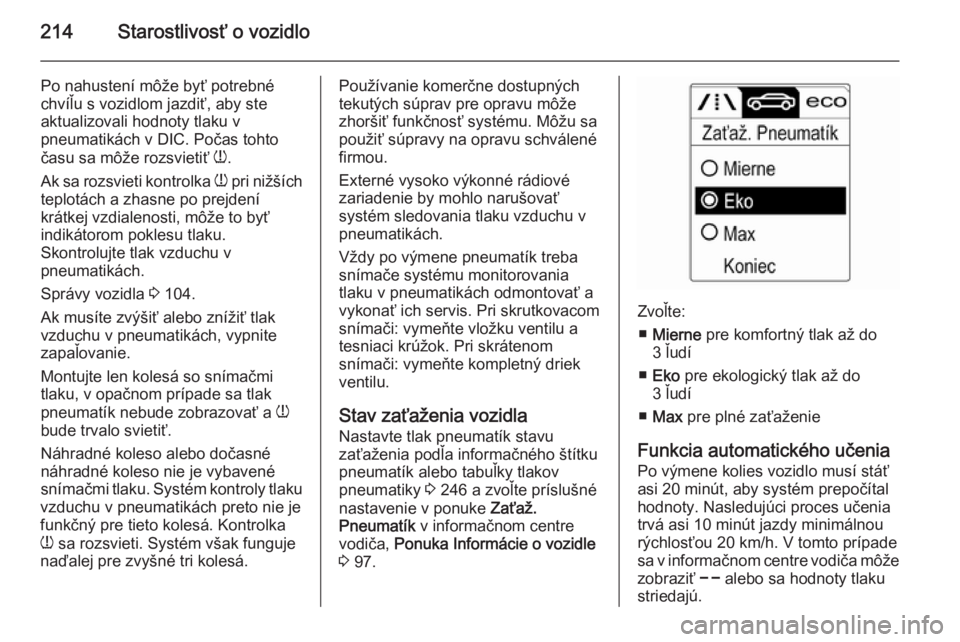

214Starostlivosť o vozidlo
Po nahustení môže byť potrebné
chvíľu s vozidlom jazdiť, aby ste
aktualizovali hodnoty tlaku v
pneumatikách v DIC. Počas tohto
času sa môže rozsvietiť w.
Ak sa rozsvieti kontrolka w pri nižších
teplotách a zhasne po prejdení
krátkej vzdialenosti, môže to byť
indikátorom poklesu tlaku.
Skontrolujte tlak vzduchu v
pneumatikách.
Správy vozidla 3 104.
Ak musíte zvýšiť alebo znížiť tlak vzduchu v pneumatikách, vypnite zapaľovanie.
Montujte len kolesá so snímačmi
tlaku, v opačnom prípade sa tlak
pneumatík nebude zobrazovať a w
bude trvalo svietiť.
Náhradné koleso alebo dočasné
náhradné koleso nie je vybavené
snímačmi tlaku. Systém kontroly tlaku
vzduchu v pneumatikách preto nie je
funkčný pre tieto kolesá. Kontrolka
w sa rozsvieti. Systém však funguje
naďalej pre zvyšné tri kolesá.Používanie komerčne dostupných
tekutých súprav pre opravu môže
zhoršiť funkčnosť systému. Môžu sa
použiť súpravy na opravu schválené
firmou.
Externé vysoko výkonné rádiové
zariadenie by mohlo narušovať
systém sledovania tlaku vzduchu v
pneumatikách.
Vždy po výmene pneumatík treba
snímače systému monitorovania
tlaku v pneumatikách odmontovať a
vykonať ich servis. Pri skrutkovacom
snímači: vymeňte vložku ventilu a
tesniaci krúžok. Pri skrátenom
snímači: vymeňte kompletný driek
ventilu.
Stav zaťaženia vozidla
Nastavte tlak pneumatík stavu
zaťaženia podľa informačného štítku
pneumatík alebo tabuľky tlakov
pneumatiky 3 246 a zvoľte príslušné
nastavenie v ponuke Zaťaž.
Pneumatík v informačnom centre
vodiča, Ponuka Informácie o vozidle
3 97.
Zvoľte:
■ Mierne pre komfortný tlak až do
3 ľudí
■ Eko pre ekologický tlak až do
3 ľudí
■ Max pre plné zaťaženie
Funkcia automatického učenia Po výmene kolies vozidlo musí stáť
asi 20 minút, aby systém prepočítal
hodnoty. Nasledujúci proces učenia
trvá asi 10 minút jazdy minimálnou
rýchlosťou 20 km/h. V tomto prípade
sa v informačnom centre vodiča môže
zobraziť $ alebo sa hodnoty tlaku
striedajú.
Page 217 of 257

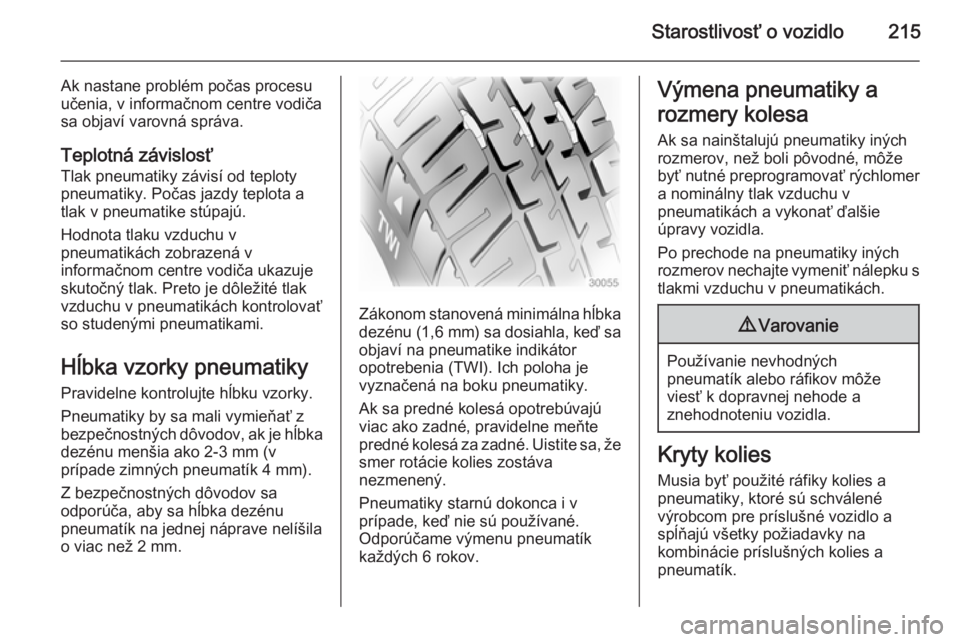

Starostlivosť o vozidlo215
Ak nastane problém počas procesu
učenia, v informačnom centre vodiča
sa objaví varovná správa.
Teplotná závislosťTlak pneumatiky závisí od teploty
pneumatiky. Počas jazdy teplota a
tlak v pneumatike stúpajú.
Hodnota tlaku vzduchu v
pneumatikách zobrazená v
informačnom centre vodiča ukazuje
skutočný tlak. Preto je dôležité tlak
vzduchu v pneumatikách kontrolovať
so studenými pneumatikami.
Hĺbka vzorky pneumatiky
Pravidelne kontrolujte hĺbku vzorky.
Pneumatiky by sa mali vymieňať z
bezpečnostných dôvodov, ak je hĺbka
dezénu menšia ako 2-3 mm (v
prípade zimných pneumatík 4 mm).
Z bezpečnostných dôvodov sa
odporúča, aby sa hĺbka dezénu
pneumatík na jednej náprave nelíšila
o viac než 2 mm.
Zákonom stanovená minimálna hĺbka dezénu (1,6 mm ) sa dosiahla, keď sa
objaví na pneumatike indikátor
opotrebenia (TWI). Ich poloha je
vyznačená na boku pneumatiky.
Ak sa predné kolesá opotrebúvajú
viac ako zadné, pravidelne meňte
predné kolesá za zadné. Uistite sa, že
smer rotácie kolies zostáva
nezmenený.
Pneumatiky starnú dokonca i v
prípade, keď nie sú používané.
Odporúčame výmenu pneumatík
každých 6 rokov.
Výmena pneumatiky a
rozmery kolesa Ak sa nainštalujú pneumatiky iných
rozmerov, než boli pôvodné, môže
byť nutné preprogramovať rýchlomer a nominálny tlak vzduchu v
pneumatikách a vykonať ďalšie
úpravy vozidla.
Po prechode na pneumatiky iných
rozmerov nechajte vymeniť nálepku s tlakmi vzduchu v pneumatikách.9 Varovanie
Používanie nevhodných
pneumatík alebo ráfikov môže
viesť k dopravnej nehode a
znehodnoteniu vozidla.
Kryty kolies
Musia byť použité ráfiky kolies a
pneumatiky, ktoré sú schválené
výrobcom pre príslušné vozidlo a
spĺňajú všetky požiadavky na
kombinácie príslušných kolies a
pneumatík.
Page 218 of 257

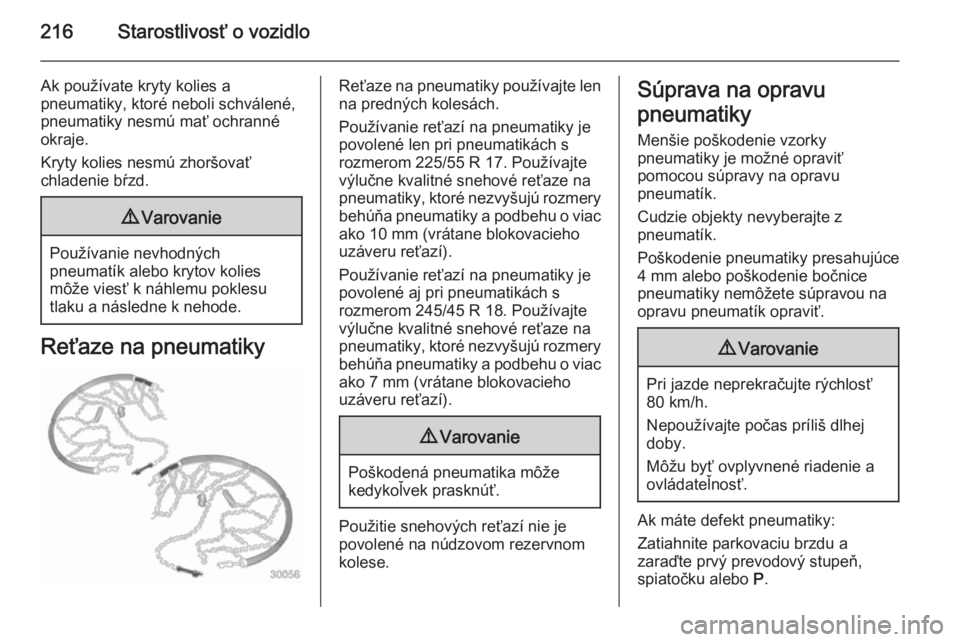

216Starostlivosť o vozidlo
Ak používate kryty kolies a
pneumatiky, ktoré neboli schválené,
pneumatiky nesmú mať ochranné
okraje.
Kryty kolies nesmú zhoršovať
chladenie bŕzd.9 Varovanie
Používanie nevhodných
pneumatík alebo krytov kolies
môže viesť k náhlemu poklesu
tlaku a následne k nehode.
Reťaze na pneumatiky
Reťaze na pneumatiky používajte len na predných kolesách.
Používanie reťazí na pneumatiky je
povolené len pri pneumatikách s
rozmerom 225/55 R 17. Používajte
výlučne kvalitné snehové reťaze na
pneumatiky, ktoré nezvyšujú rozmery
behúňa pneumatiky a podbehu o viac ako 10 mm (vrátane blokovacieho
uzáveru reťazí).
Používanie reťazí na pneumatiky je
povolené aj pri pneumatikách s
rozmerom 245/45 R 18. Používajte
výlučne kvalitné snehové reťaze na
pneumatiky, ktoré nezvyšujú rozmery
behúňa pneumatiky a podbehu o viac ako 7 mm (vrátane blokovacieho
uzáveru reťazí).9 Varovanie
Poškodená pneumatika môže
kedykoľvek prasknúť.
Použitie snehových reťazí nie je
povolené na núdzovom rezervnom
kolese.
Súprava na opravu
pneumatiky Menšie poškodenie vzorky
pneumatiky je možné opraviť
pomocou súpravy na opravu
pneumatík.
Cudzie objekty nevyberajte z
pneumatík.
Poškodenie pneumatiky presahujúce
4 mm alebo poškodenie bočnice
pneumatiky nemôžete súpravou na
opravu pneumatík opraviť.9 Varovanie
Pri jazde neprekračujte rýchlosť
80 km/h.
Nepoužívajte počas príliš dlhej
doby.
Môžu byť ovplyvnené riadenie a
ovládateľnosť.
Ak máte defekt pneumatiky:
Zatiahnite parkovaciu brzdu a
zaraďte prvý prevodový stupeň,
spiatočku alebo P.
Page 219 of 257

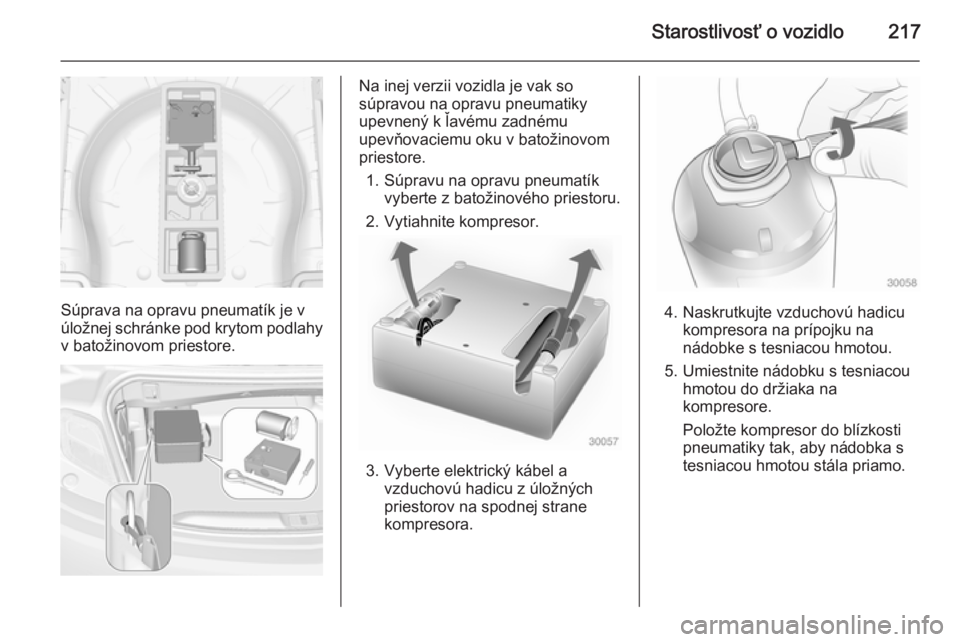

Starostlivosť o vozidlo217
Súprava na opravu pneumatík je v
úložnej schránke pod krytom podlahy
v batožinovom priestore.
Na inej verzii vozidla je vak so
súpravou na opravu pneumatiky
upevnený k ľavému zadnému
upevňovaciemu oku v batožinovom
priestore.
1. Súpravu na opravu pneumatík vyberte z batožinového priestoru.
2. Vytiahnite kompresor.
3. Vyberte elektrický kábel a vzduchovú hadicu z úložných
priestorov na spodnej strane
kompresora.
4. Naskrutkujte vzduchovú hadicu kompresora na prípojku na
nádobke s tesniacou hmotou.
5. Umiestnite nádobku s tesniacou hmotou do držiaka na
kompresore.
Položte kompresor do blízkosti
pneumatiky tak, aby nádobka s
tesniacou hmotou stála priamo.
Page 220 of 257

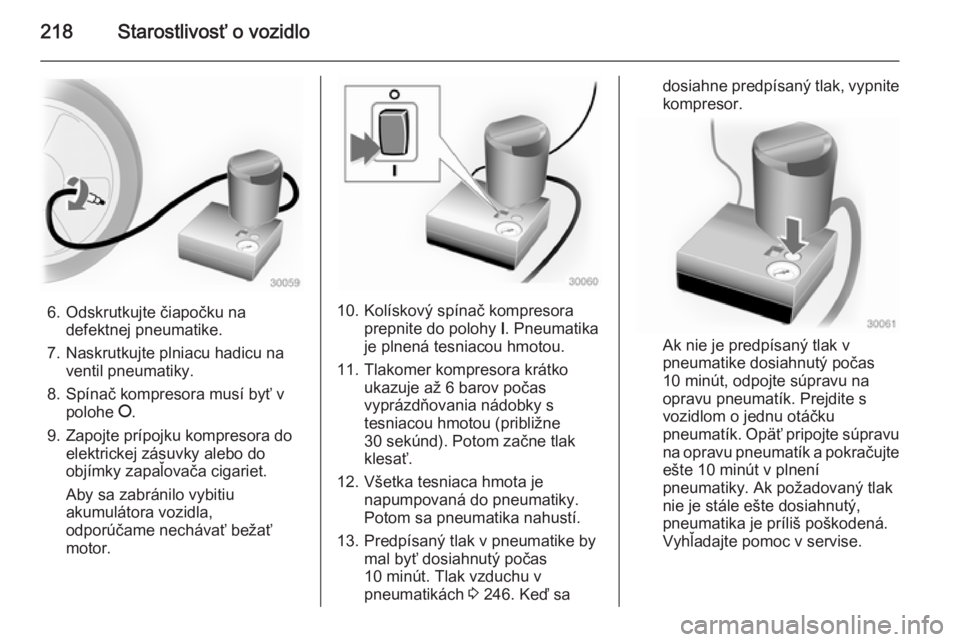

218Starostlivosť o vozidlo
6. Odskrutkujte čiapočku nadefektnej pneumatike.
7. Naskrutkujte plniacu hadicu na ventil pneumatiky.
8. Spínač kompresora musí byť v polohe J.
9. Zapojte prípojku kompresora do elektrickej zásuvky alebo do
objímky zapaľovača cigariet.
Aby sa zabránilo vybitiu
akumulátora vozidla,
odporúčame nechávať bežať
motor.10. Kolískový spínač kompresora prepnite do polohy I. Pneumatika
je plnená tesniacou hmotou.
11. Tlakomer kompresora krátko ukazuje až 6 barov počas
vyprázdňovania nádobky s
tesniacou hmotou (približne
30 sekúnd). Potom začne tlak
klesať.
12. Všetka tesniaca hmota je napumpovaná do pneumatiky.
Potom sa pneumatika nahustí.
13. Predpísaný tlak v pneumatike by mal byť dosiahnutý počas
10 minút. Tlak vzduchu v
pneumatikách 3 246. Keď sa
dosiahne predpísaný tlak, vypnite
kompresor.
Ak nie je predpísaný tlak v
pneumatike dosiahnutý počas
10 minút, odpojte súpravu na
opravu pneumatík. Prejdite s
vozidlom o jednu otáčku
pneumatík. Opäť pripojte súpravu na opravu pneumatík a pokračujte
ešte 10 minút v plnení
pneumatiky. Ak požadovaný tlak
nie je stále ešte dosiahnutý,
pneumatika je príliš poškodená.
Vyhľadajte pomoc v servise.
