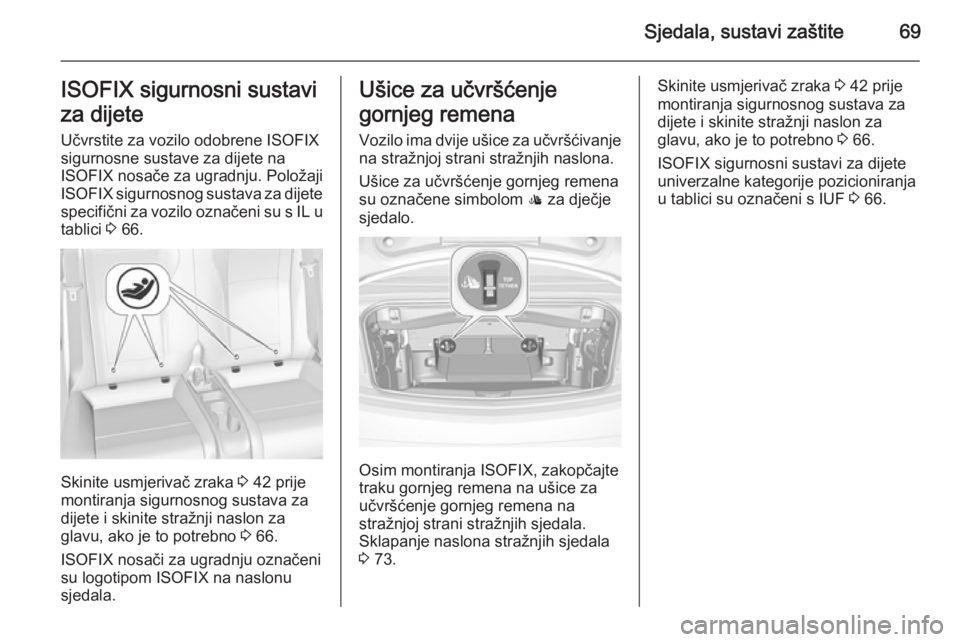

Sjedala, sustavi zaštite69ISOFIX sigurnosni sustavi
za dijete Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za dijete
specifični za vozilo označeni su s IL u tablici 3 66.
Skinite usmjerivač zraka 3 42 prije
montiranja sigurnosnog sustava za dijete i skinite stražnji naslon za
glavu, ako je to potrebno 3 66.
ISOFIX nosači za ugradnju označeni
su logotipom ISOFIX na naslonu
sjedala.
Ušice za učvršćenje
gornjeg remena
Vozilo ima dvije ušice za učvršćivanje na stražnjoj strani stražnjih naslona.
Ušice za učvršćenje gornjeg remena su označene simbolom : za dječje
sjedalo.
Osim montiranja ISOFIX, zakopčajte
traku gornjeg remena na ušice za
učvršćenje gornjeg remena na
stražnjoj strani stražnjih sjedala.
Sklapanje naslona stražnjih sjedala
3 73.
Skinite usmjerivač zraka 3 42 prije
montiranja sigurnosnog sustava za
dijete i skinite stražnji naslon za
glavu, ako je to potrebno 3 66.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF 3 66.

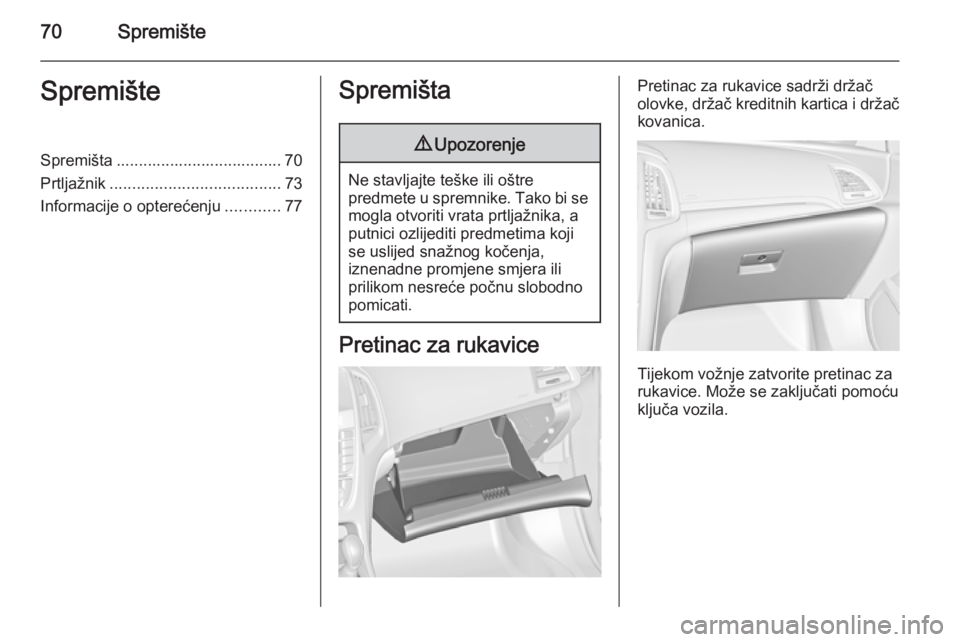

70SpremišteSpremišteSpremišta ..................................... 70
Prtljažnik ...................................... 73
Informacije o opterećenju ............77Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
Pretinac za rukavice sadrži držač
olovke, držač kreditnih kartica i držač kovanica.
Tijekom vožnje zatvorite pretinac za
rukavice. Može se zaključati pomoću
ključa vozila.

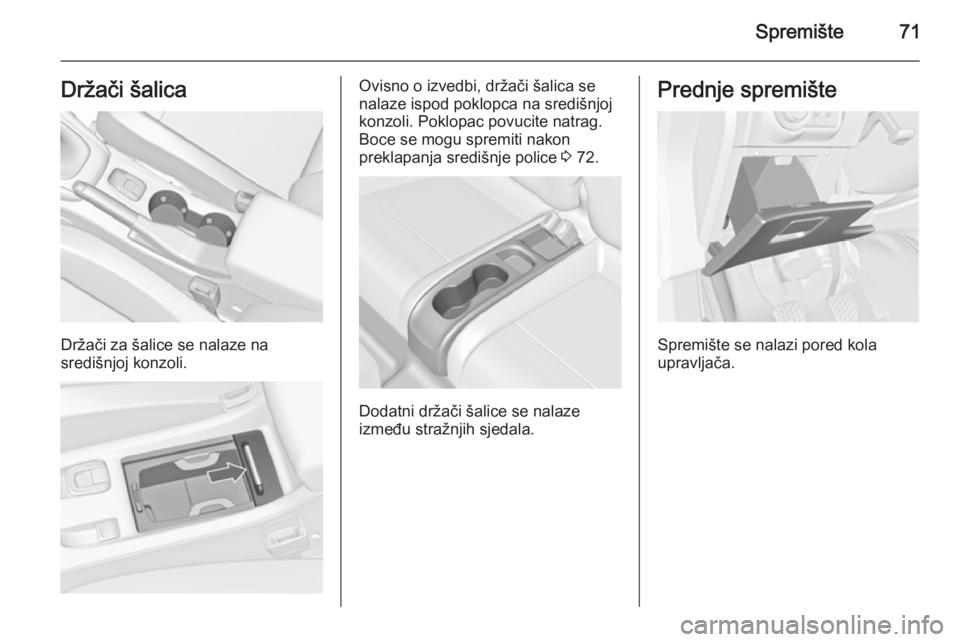

Spremište71Držači šalica
Držači za šalice se nalaze na
središnjoj konzoli.
Ovisno o izvedbi, držači šalica se
nalaze ispod poklopca na središnjoj
konzoli. Poklopac povucite natrag.
Boce se mogu spremiti nakon
preklapanja središnje police 3 72.
Dodatni držači šalice se nalaze
između stražnjih sjedala.
Prednje spremište
Spremište se nalazi pored kola
upravljača.

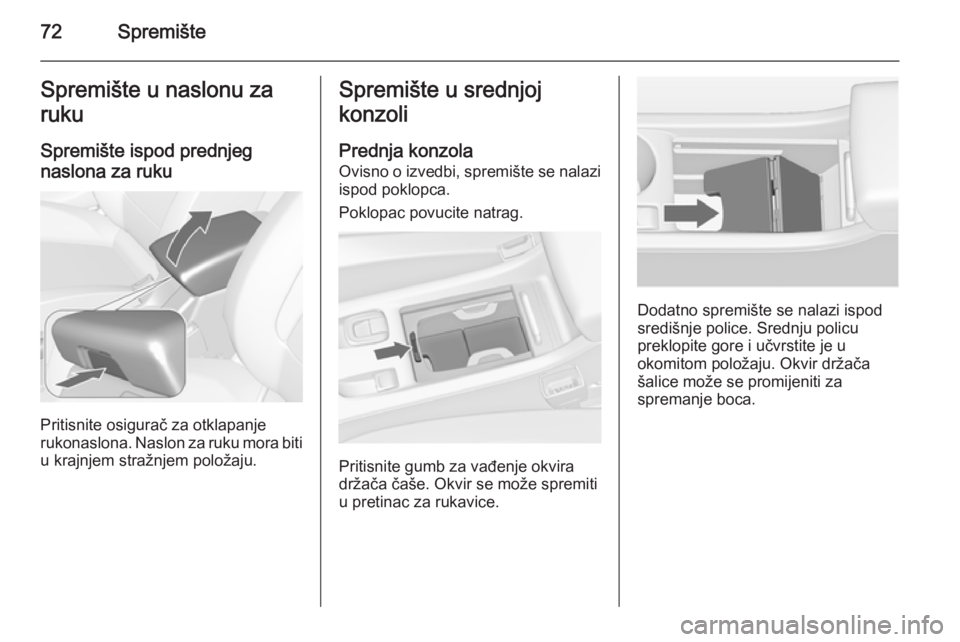

72SpremišteSpremište u naslonu za
ruku
Spremište ispod prednjeg
naslona za ruku
Pritisnite osigurač za otklapanje
rukonaslona. Naslon za ruku mora biti
u krajnjem stražnjem položaju.
Spremište u srednjoj
konzoli
Prednja konzola
Ovisno o izvedbi, spremište se nalazi ispod poklopca.
Poklopac povucite natrag.
Pritisnite gumb za vađenje okvira
držača čaše. Okvir se može spremiti u pretinac za rukavice.
Dodatno spremište se nalazi ispod
središnje police. Srednju policu
preklopite gore i učvrstite je u
okomitom položaju. Okvir držača
šalice može se promijeniti za
spremanje boca.

Spremište73

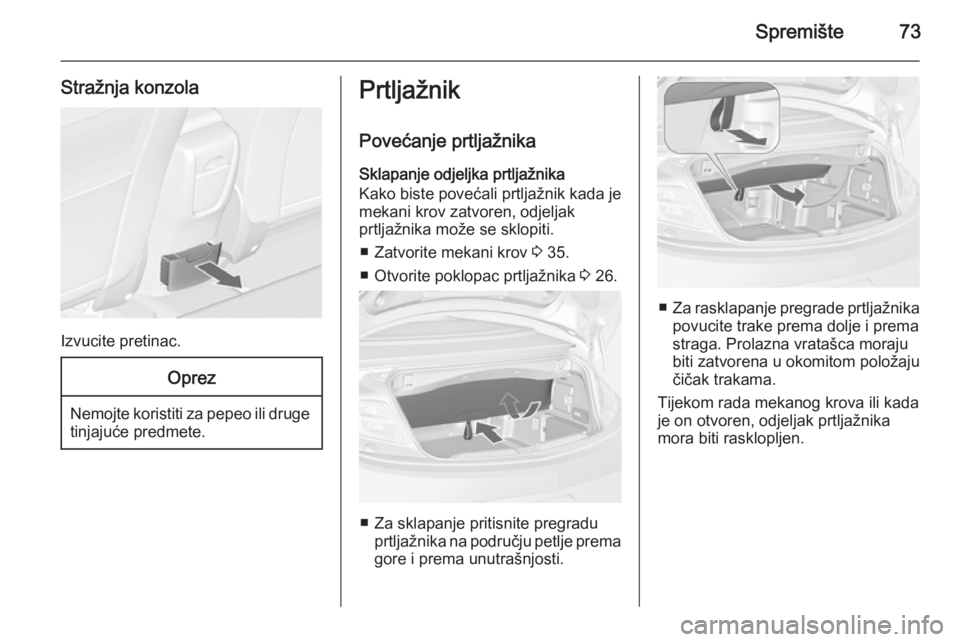

Stražnja konzola
Izvucite pretinac.
Oprez
Nemojte koristiti za pepeo ili druge
tinjajuće predmete.
Prtljažnik
Povećanje prtljažnika
Sklapanje odjeljka prtljažnika
Kako biste povećali prtljažnik kada je
mekani krov zatvoren, odjeljak
prtljažnika može se sklopiti.
■ Zatvorite mekani krov 3 35.
■ Otvorite poklopac prtljažnika 3 26.
■ Za sklapanje pritisnite pregradu
prtljažnika na području petlje prema
gore i prema unutrašnjosti.
■ Za rasklapanje pregrade prtljažnika
povucite trake prema dolje i prema
straga. Prolazna vratašca moraju
biti zatvorena u okomitom položaju
čičak trakama.
Tijekom rada mekanog krova ili kada
je on otvoren, odjeljak prtljažnika
mora biti rasklopljen.

74Spremište

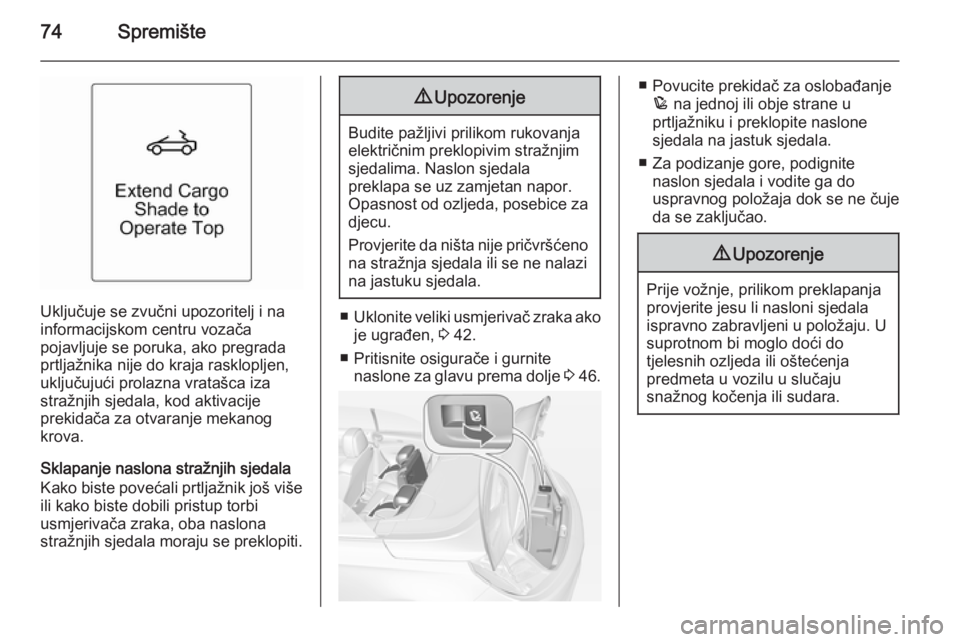

Uključuje se zvučni upozoritelj i na
informacijskom centru vozača
pojavljuje se poruka, ako pregrada
prtljažnika nije do kraja rasklopljen,
uključujući prolazna vratašca iza
stražnjih sjedala, kod aktivacije
prekidača za otvaranje mekanog krova.
Sklapanje naslona stražnjih sjedala
Kako biste povećali prtljažnik još više
ili kako biste dobili pristup torbi
usmjerivača zraka, oba naslona
stražnjih sjedala moraju se preklopiti.
9 Upozorenje
Budite pažljivi prilikom rukovanja
električnim preklopivim stražnjim
sjedalima. Naslon sjedala
preklapa se uz zamjetan napor.
Opasnost od ozljeda, posebice za djecu.
Provjerite da ništa nije pričvršćeno na stražnja sjedala ili se ne nalazi
na jastuku sjedala.
■ Uklonite veliki usmjerivač zraka ako
je ugrađen, 3 42.
■ Pritisnite osigurače i gurnite naslone za glavu prema dolje 3 46.
■ Povucite prekidač za oslobađanje
p na jednoj ili obje strane u
prtljažniku i preklopite naslone
sjedala na jastuk sjedala.
■ Za podizanje gore, podignite naslon sjedala i vodite ga do
uspravnog položaja dok se ne čuje
da se zaključao.9 Upozorenje
Prije vožnje, prilikom preklapanja
provjerite jesu li nasloni sjedala
ispravno zabravljeni u položaju. U suprotnom bi moglo doći do
tjelesnih ozljeda ili oštećenja
predmeta u vozilu u slučaju
snažnog kočenja ili sudara.

Spremište75

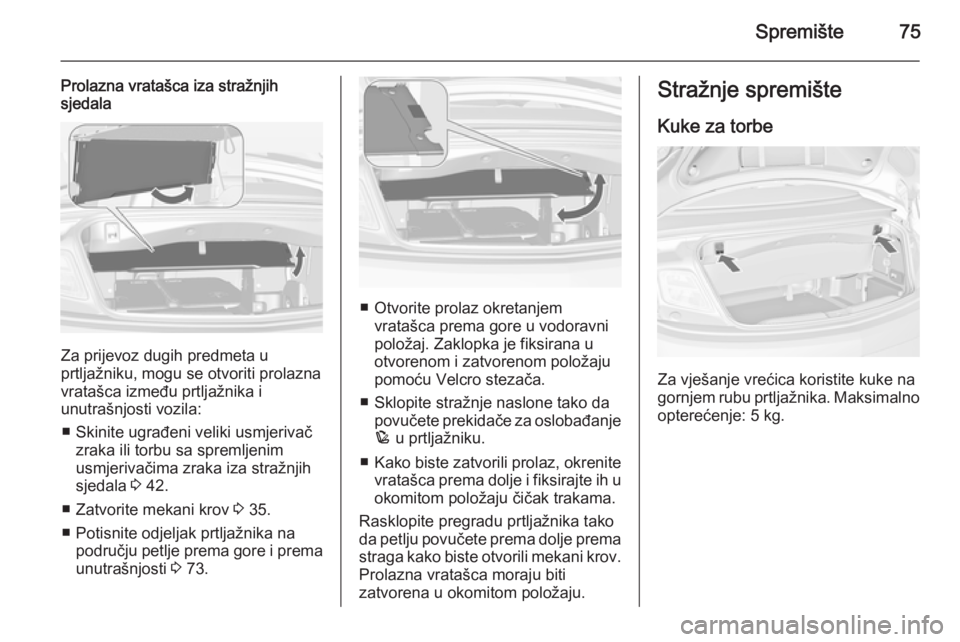

Prolazna vratašca iza stražnjih
sjedala
Za prijevoz dugih predmeta u
prtljažniku, mogu se otvoriti prolazna
vratašca između prtljažnika i
unutrašnjosti vozila:
■ Skinite ugrađeni veliki usmjerivač zraka ili torbu sa spremljenim
usmjerivačima zraka iza stražnjih
sjedala 3 42.
■ Zatvorite mekani krov 3 35.
■ Potisnite odjeljak prtljažnika na području petlje prema gore i prema
unutrašnjosti 3 73.
■ Otvorite prolaz okretanjem
vratašca prema gore u vodoravni
položaj. Zaklopka je fiksirana u
otvorenom i zatvorenom položaju
pomoću Velcro stezača.
■ Sklopite stražnje naslone tako da povučete prekidače za oslobađanjep u prtljažniku.
■ Kako biste zatvorili prolaz, okrenite
vratašca prema dolje i fiksirajte ih u okomitom položaju čičak trakama.
Rasklopite pregradu prtljažnika tako
da petlju povučete prema dolje prema straga kako biste otvorili mekani krov.
Prolazna vratašca moraju biti
zatvorena u okomitom položaju.
Stražnje spremište
Kuke za torbe
Za vješanje vrećica koristite kuke na
gornjem rubu prtljažnika. Maksimalno opterećenje: 5 kg.

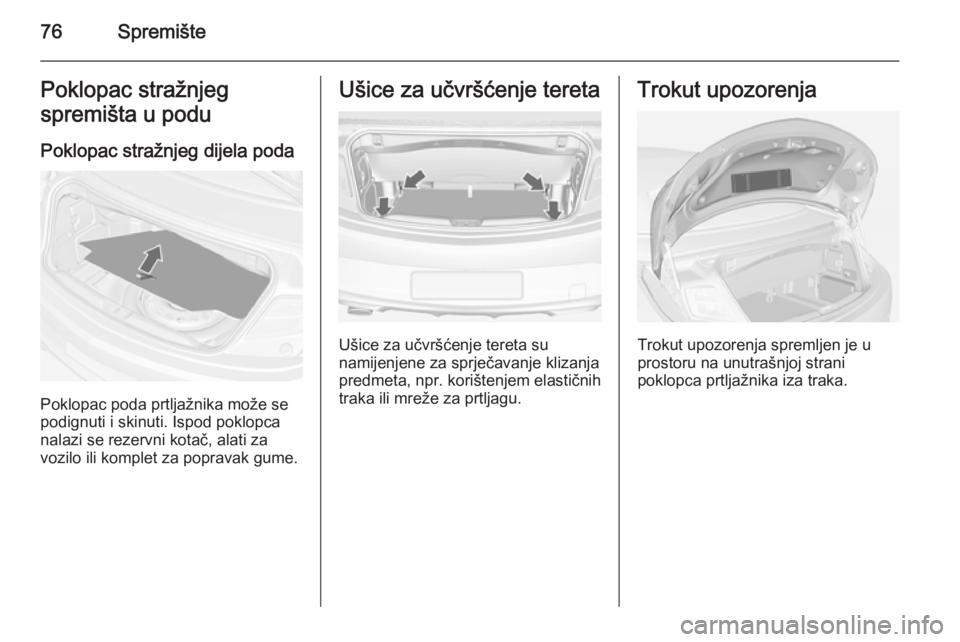

76SpremištePoklopac stražnjeg
spremišta u podu
Poklopac stražnjeg dijela poda
Poklopac poda prtljažnika može se
podignuti i skinuti. Ispod poklopca
nalazi se rezervni kotač, alati za
vozilo ili komplet za popravak gume.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta su
namijenjene za sprječavanje klizanja
predmeta, npr. korištenjem elastičnih
traka ili mreže za prtljagu.
Trokut upozorenja
Trokut upozorenja spremljen je u
prostoru na unutrašnjoj strani
poklopca prtljažnika iza traka.

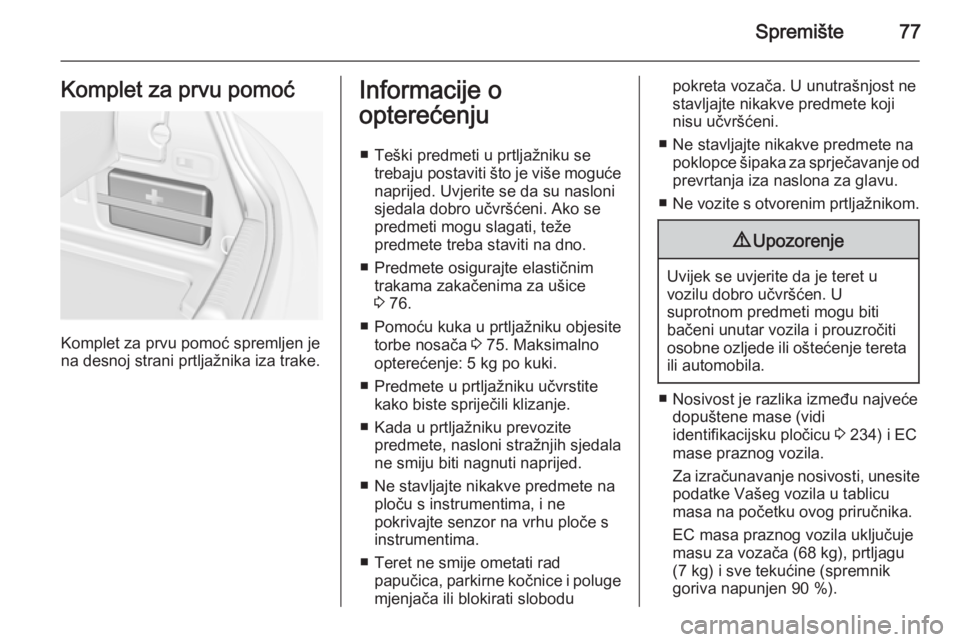

Spremište77Komplet za prvu pomoć
Komplet za prvu pomoć spremljen je
na desnoj strani prtljažnika iza trake.
Informacije o
opterećenju
■ Teški predmeti u prtljažniku se trebaju postaviti što je više mogućenaprijed. Uvjerite se da su nasloni
sjedala dobro učvršćeni. Ako se
predmeti mogu slagati, teže
predmete treba staviti na dno.
■ Predmete osigurajte elastičnim trakama zakačenima za ušice
3 76.
■ Pomoću kuka u prtljažniku objesite torbe nosača 3 75. Maksimalno
opterećenje: 5 kg po kuki.
■ Predmete u prtljažniku učvrstite kako biste spriječili klizanje.
■ Kada u prtljažniku prevozite predmete, nasloni stražnjih sjedala
ne smiju biti nagnuti naprijed.
■ Ne stavljajte nikakve predmete na ploču s instrumentima, i ne
pokrivajte senzor na vrhu ploče s
instrumentima.
■ Teret ne smije ometati rad papučica, parkirne kočnice i poluge
mjenjača ili blokirati slobodupokreta vozača. U unutrašnjost ne
stavljajte nikakve predmete koji
nisu učvršćeni.
■ Ne stavljajte nikakve predmete na poklopce šipaka za sprječavanje odprevrtanja iza naslona za glavu.
■ Ne vozite s otvorenim prtljažnikom.9 Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
■ Nosivost je razlika između najveće dopuštene mase (vidi
identifikacijsku pločicu 3 234) i EC
mase praznog vozila.
Za izračunavanje nosivosti, unesite podatke Vašeg vozila u tablicumasa na početku ovog priručnika.
EC masa praznog vozila uključuje
masu za vozača (68 kg), prtljagu
(7 kg) i sve tekućine (spremnik
goriva napunjen 90 %).

78Spremište
Opcijska i dodatna oprema
povećavaju masu praznog vozila.
