Automobilio priežiūra209
Nr.Grandinė33Prisitaikantys priekiniai žibintai,
automatinis žibintų valdymas34Išmetamųjų dujų recirkuliacija35Elektra valdomi langai, lietaus
jutiklis, išorinis veidrodėlis36Klimato kontrolė37–38Vakuuminis siurblys39Kuro sistemos valdymo modulis40Priekinio stiklo plovimo sistema41Dešinysis tolimųjų šviesų
žibintas (halogeninis)42Radiatoriaus ventiliatorius43Priekinio stiklo valytuvas44–45Radiatoriaus ventiliatorius46–47Garso signalas48Radiatoriaus ventiliatoriusNr.Grandinė49Degalų siurblys50Priekinių žibintų sulygiavimas,
prisitaikantys priekiniai žibintai51–52Papildomas šildytuvas (dyzelinis
variklis)53Pavarų dėžės valdymo modulis,
variklio valdymo modulis54Vakuuminis siurblys, prietaisų
skydelio blokas, šildymas ir
ventiliacija, oro kondicionavimo
sistema
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.

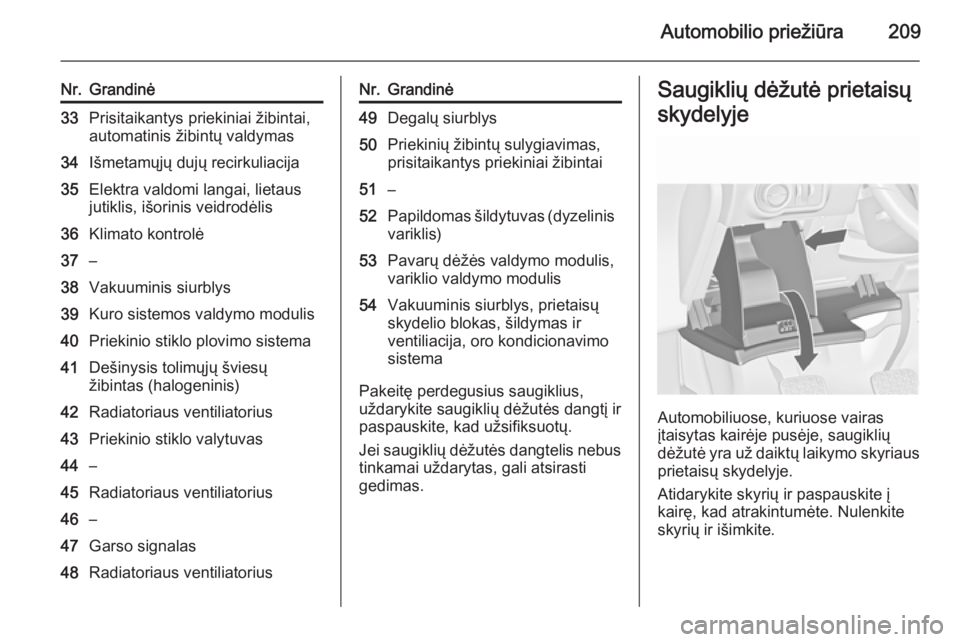

Saugiklių dėžutė prietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite skyrių ir paspauskite į
kairę, kad atrakintumėte. Nulenkite
skyrių ir išimkite.

210Automobilio priežiūra

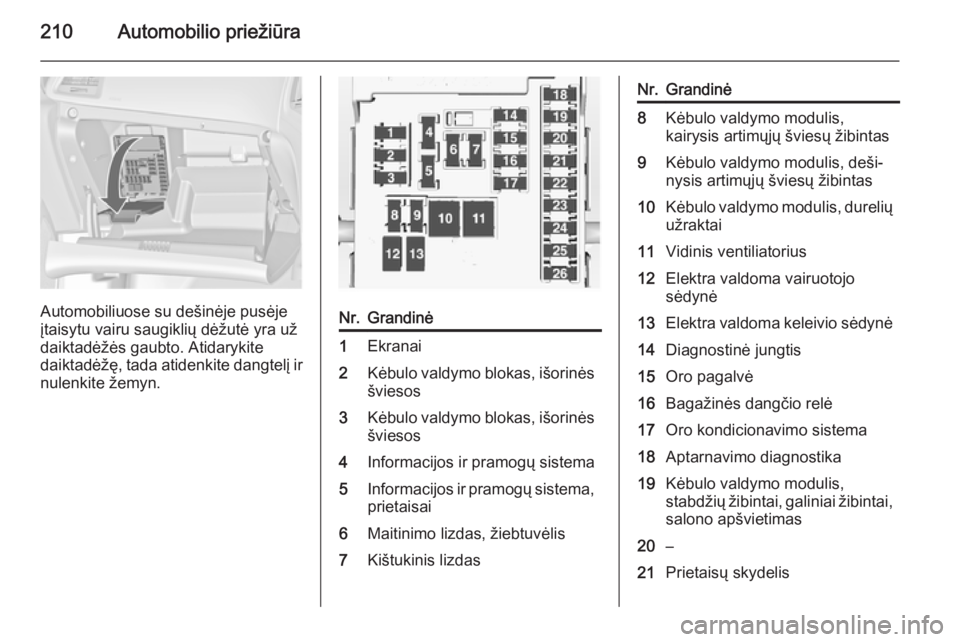

Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę, tada atidenkite dangtelį ir
nulenkite žemyn.
Nr.Grandinė1Ekranai2Kėbulo valdymo blokas, išorinės
šviesos3Kėbulo valdymo blokas, išorinės šviesos4Informacijos ir pramogų sistema5Informacijos ir pramogų sistema,
prietaisai6Maitinimo lizdas, žiebtuvėlis7Kištukinis lizdasNr.Grandinė8Kėbulo valdymo modulis,
kairysis artimųjų šviesų žibintas9Kėbulo valdymo modulis, deši‐
nysis artimųjų šviesų žibintas10Kėbulo valdymo modulis, durelių
užraktai11Vidinis ventiliatorius12Elektra valdoma vairuotojo
sėdynė13Elektra valdoma keleivio sėdynė14Diagnostinė jungtis15Oro pagalvė16Bagažinės dangčio relė17Oro kondicionavimo sistema18Aptarnavimo diagnostika19Kėbulo valdymo modulis,
stabdžių žibintai, galiniai žibintai,
salono apšvietimas20–21Prietaisų skydelis

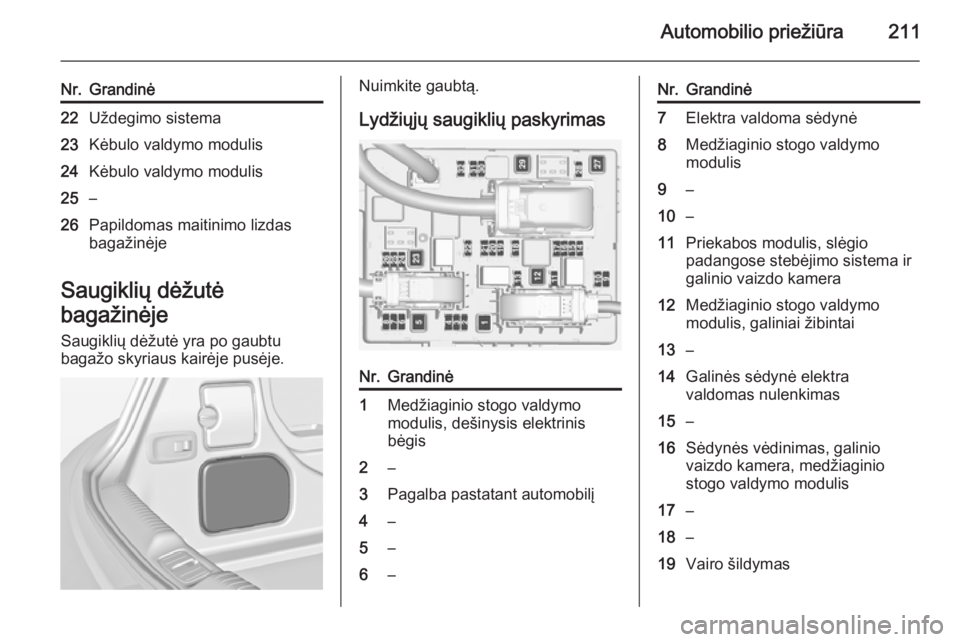

Automobilio priežiūra211
Nr.Grandinė22Uždegimo sistema23Kėbulo valdymo modulis24Kėbulo valdymo modulis25–26Papildomas maitinimo lizdas
bagažinėje
Saugiklių dėžutė
bagažinėje
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.
Nuimkite gaubtą.
Lydžiųjų saugiklių paskyrimasNr.Grandinė1Medžiaginio stogo valdymo
modulis, dešinysis elektrinis
bėgis2–3Pagalba pastatant automobilį4–5–6–Nr.Grandinė7Elektra valdoma sėdynė8Medžiaginio stogo valdymo
modulis9–10–11Priekabos modulis, slėgio
padangose stebėjimo sistema ir
galinio vaizdo kamera12Medžiaginio stogo valdymo
modulis, galiniai žibintai13–14Galinės sėdynė elektra
valdomas nulenkimas15–16Sėdynės vėdinimas, galinio
vaizdo kamera, medžiaginio
stogo valdymo modulis17–18–19Vairo šildymas

212Automobilio priežiūra
Nr.Grandinė20–21Sėdynių šildymas22–23Medžiaginio stogo valdymo
modulis, kairysis elektrinis bėgis24–25–26Nelogistinio režimo trumpiklis-
saugiklis27Pasyvusis įlipimas28–29Hidraulinis blokas30–31–32„Flex Ride“Automobilio įrankiai

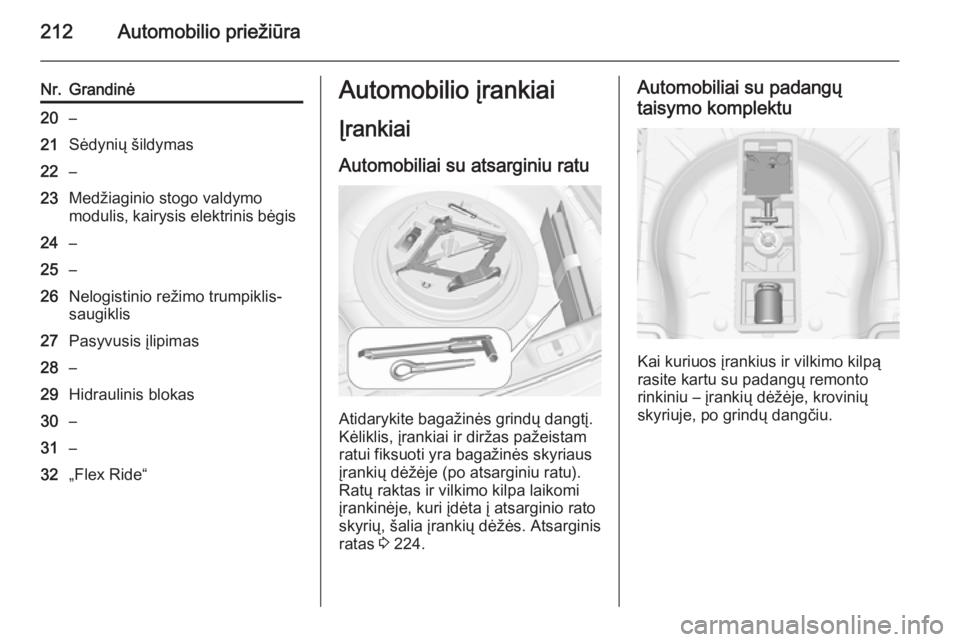

Įrankiai
Automobiliai su atsarginiu ratu
Atidarykite bagažinės grindų dangtį.
Kėliklis, įrankiai ir diržas pažeistam
ratui fiksuoti yra bagažinės skyriaus
įrankių dėžėje (po atsarginiu ratu).
Ratų raktas ir vilkimo kilpa laikomi
įrankinėje, kuri įdėta į atsarginio rato
skyrių, šalia įrankių dėžės. Atsarginis
ratas 3 224.
Automobiliai su padangų
taisymo komplektu
Kai kuriuos įrankius ir vilkimo kilpą
rasite kartu su padangų remonto
rinkiniu – įrankių dėžėje, krovinių
skyriuje, po grindų dangčiu.

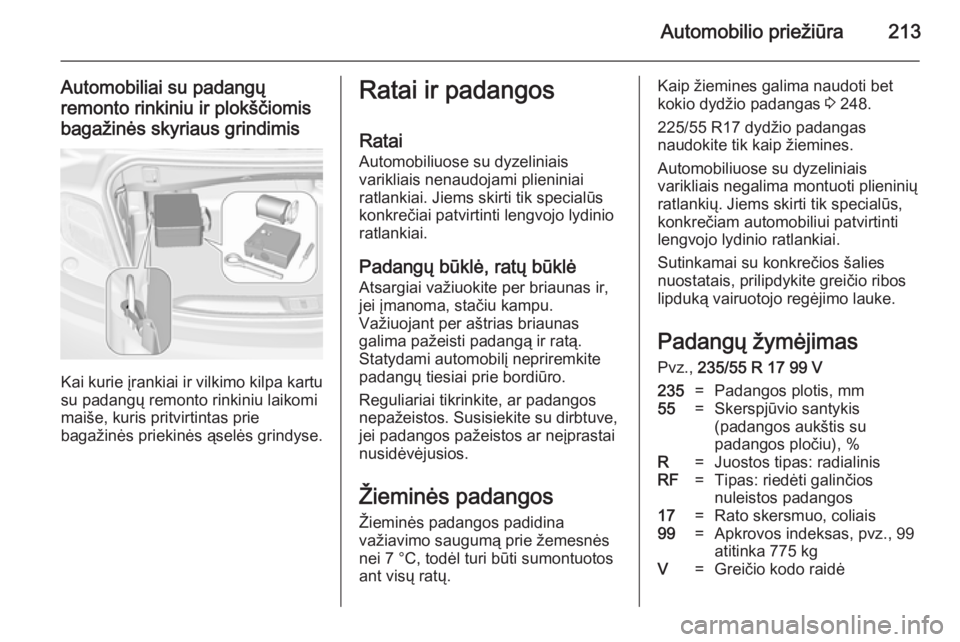

Automobilio priežiūra213
Automobiliai su padangų
remonto rinkiniu ir plokščiomis bagažinės skyriaus grindimis
Kai kurie įrankiai ir vilkimo kilpa kartu
su padangų remonto rinkiniu laikomi
maiše, kuris pritvirtintas prie
bagažinės priekinės ąselės grindyse.
Ratai ir padangos
Ratai
Automobiliuose su dyzeliniais
varikliais nenaudojami plieniniai
ratlankiai. Jiems skirti tik specialūs
konkrečiai patvirtinti lengvojo lydinio
ratlankiai.
Padangų būklė, ratų būklė
Atsargiai važiuokite per briaunas ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį nepriremkite
padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Žieminės padangos Žieminės padangos padidina
važiavimo saugumą prie žemesnės nei 7 °C, todėl turi būti sumontuotos
ant visų ratų.Kaip žiemines galima naudoti bet kokio dydžio padangas 3 248.
225/55 R17 dydžio padangas
naudokite tik kaip žiemines.
Automobiliuose su dyzeliniais
varikliais negalima montuoti plieninių
ratlankių. Jiems skirti tik specialūs,
konkrečiam automobiliui patvirtinti
lengvojo lydinio ratlankiai.
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.
Padangų žymėjimas Pvz., 235/55 R 17 99 V235=Padangos plotis, mm55=Skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R=Juostos tipas: radialinisRF=Tipas: riedėti galinčios
nuleistos padangos17=Rato skersmuo, coliais99=Apkrovos indeksas, pvz., 99
atitinka 775 kgV=Greičio kodo raidė

214Automobilio priežiūra

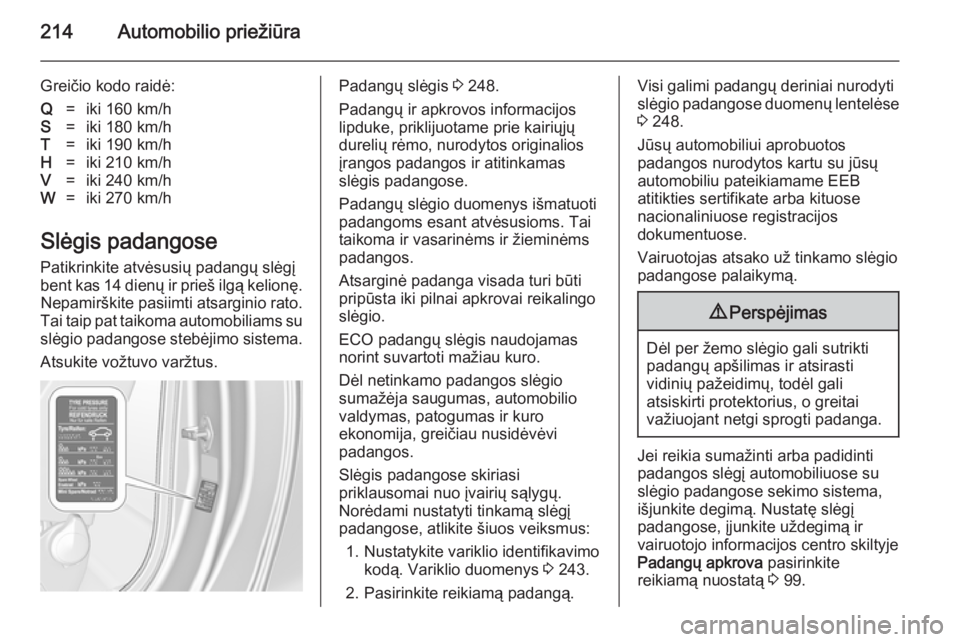

Greičio kodo raidė:Q=iki 160 km/hS=iki 180 km/hT=iki 190 km/hH=iki 210 km/hV=iki 240 km/hW=iki 270 km/h
Slėgis padangosePatikrinkite atvėsusių padangų slėgį
bent kas 14 dienų ir prieš ilgą kelionę. Nepamirškite pasiimti atsarginio rato.
Tai taip pat taikoma automobiliams su
slėgio padangose stebėjimo sistema.
Atsukite vožtuvo varžtus.
Padangų slėgis 3 248.
Padangų ir apkrovos informacijos
lipduke, priklijuotame prie kairiųjų
durelių rėmo, nurodytos originalios
įrangos padangos ir atitinkamas
slėgis padangose.
Padangų slėgio duomenys išmatuoti
padangoms esant atvėsusioms. Tai
taikoma ir vasarinėms ir žieminėms
padangos.
Atsarginė padanga visada turi būti
pripūsta iki pilnai apkrovai reikalingo
slėgio.
ECO padangų slėgis naudojamas
norint suvartoti mažiau kuro.
Dėl netinkamo padangos slėgio
sumažėja saugumas, automobilio
valdymas, patogumas ir kuro
ekonomija, greičiau nusidėvėvi
padangos.
Slėgis padangose skiriasi
priklausomai nuo įvairių sąlygų.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:
1. Nustatykite variklio identifikavimo kodą. Variklio duomenys 3 243.
2. Pasirinkite reikiamą padangą.Visi galimi padangų deriniai nurodyti
slėgio padangose duomenų lentelėse
3 248.
Jūsų automobiliui aprobuotos
padangos nurodytos kartu su jūsų automobiliu pateikiamame EEB
atitikties sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.
Vairuotojas atsako už tinkamo slėgio padangose palaikymą.9 Perspėjimas
Dėl per žemo slėgio gali sutrikti
padangų apšilimas ir atsirasti
vidinių pažeidimų, todėl gali
atsiskirti protektorius, o greitai
važiuojant netgi sprogti padanga.
Jei reikia sumažinti arba padidinti
padangos slėgį automobiliuose su
slėgio padangose sekimo sistema,
išjunkite degimą. Nustatę slėgį
padangose, įjunkite uždegimą ir
vairuotojo informacijos centro skiltyje
Padangų apkrova pasirinkite
reikiamą nuostatą 3 99.

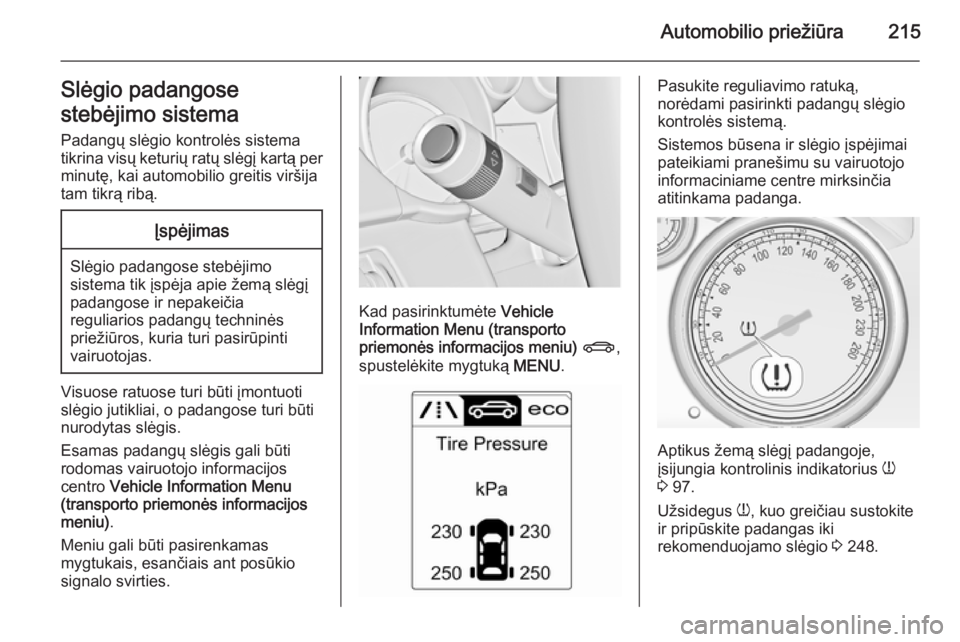

Automobilio priežiūra215Slėgio padangose
stebėjimo sistema
Padangų slėgio kontrolės sistema tikrina visų keturių ratų slėgį kartą per minutę, kai automobilio greitis viršija
tam tikrą ribą.Įspėjimas
Slėgio padangose stebėjimo
sistema tik įspėja apie žemą slėgį
padangose ir nepakeičia
reguliarios padangų techninės
priežiūros, kuria turi pasirūpinti
vairuotojas.
Visuose ratuose turi būti įmontuoti
slėgio jutikliai, o padangose turi būti
nurodytas slėgis.
Esamas padangų slėgis gali būti
rodomas vairuotojo informacijos
centro Vehicle Information Menu
(transporto priemonės informacijos
meniu) .
Meniu gali būti pasirenkamas
mygtukais, esančiais ant posūkio
signalo svirties.
Kad pasirinktumėte Vehicle
Information Menu (transporto
priemonės informacijos meniu) X ,
spustelėkite mygtuką MENU.
Pasukite reguliavimo ratuką,
norėdami pasirinkti padangų slėgio
kontrolės sistemą.
Sistemos būsena ir slėgio įspėjimai
pateikiami pranešimu su vairuotojo informaciniame centre mirksinčia
atitinkama padanga.
Aptikus žemą slėgį padangoje,
įsijungia kontrolinis indikatorius w
3 97.
Užsidegus w, kuo greičiau sustokite
ir pripūskite padangas iki
rekomenduojamo slėgio 3 248.

216Automobilio priežiūra

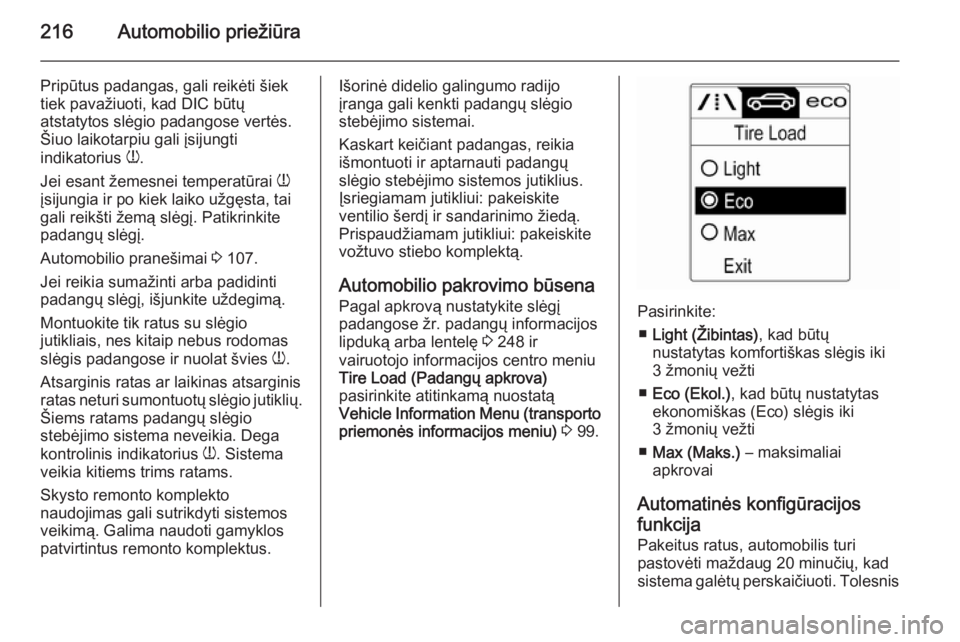

Pripūtus padangas, gali reikėti šiektiek pavažiuoti, kad DIC būtų
atstatytos slėgio padangose vertės.
Šiuo laikotarpiu gali įsijungti
indikatorius w.
Jei esant žemesnei temperatūrai w
įsijungia ir po kiek laiko užgęsta, tai
gali reikšti žemą slėgį. Patikrinkite
padangų slėgį.
Automobilio pranešimai 3 107.
Jei reikia sumažinti arba padidinti
padangų slėgį, išjunkite uždegimą.
Montuokite tik ratus su slėgio
jutikliais, nes kitaip nebus rodomas
slėgis padangose ir nuolat švies w.
Atsarginis ratas ar laikinas atsarginis
ratas neturi sumontuotų slėgio jutiklių.
Šiems ratams padangų slėgio
stebėjimo sistema neveikia. Dega
kontrolinis indikatorius w. Sistema
veikia kitiems trims ratams.
Skysto remonto komplekto
naudojimas gali sutrikdyti sistemos veikimą. Galima naudoti gamyklos
patvirtintus remonto komplektus.Išorinė didelio galingumo radijo
įranga gali kenkti padangų slėgio
stebėjimo sistemai.
Kaskart keičiant padangas, reikia
išmontuoti ir aptarnauti padangų
slėgio stebėjimo sistemos jutiklius.
Įsriegiamam jutikliui: pakeiskite
ventilio šerdį ir sandarinimo žiedą.
Prispaudžiamam jutikliui: pakeiskite
vožtuvo stiebo komplektą.
Automobilio pakrovimo būsena
Pagal apkrovą nustatykite slėgį
padangose žr. padangų informacijos
lipduką arba lentelę 3 248 ir
vairuotojo informacijos centro meniu
Tire Load (Padangų apkrova)
pasirinkite atitinkamą nuostatą
Vehicle Information Menu (transporto priemonės informacijos meniu) 3 99.
Pasirinkite:
■ Light (Žibintas) , kad būtų
nustatytas komfortiškas slėgis iki
3 žmonių vežti
■ Eco (Ekol.) , kad būtų nustatytas
ekonomiškas (Eco) slėgis iki
3 žmonių vežti
■ Max (Maks.) – maksimaliai
apkrovai
Automatinės konfigūracijos
funkcija
Pakeitus ratus, automobilis turi
pastovėti maždaug 20 minučių, kad
sistema galėtų perskaičiuoti. Tolesnis

Automobilio priežiūra217
konfigūracijos procesas trunka iki
10 minučių važiuojant minimaliu
20 km/h greičiu. Šiuo atveju gali būti
rodomas $ arba vairuotojo
informacijos centre gali pasikeisti slėgio vertės.
Jei kyla problemų konfigūracijos
metu, vairuotojo informacijos centre
pasirodo įspėjamasis pranešimas.
Priklausomybė nuo
temperatūros Slėgis padangose priklauso nuo
padangos temperatūros. Važiuojant padangos temperatūra ir slėgis
didėja.
Vairuotojo informacijos centre
rodoma padangų slėgio vertė reiškia
esamą padangų slėgį. Todėl svarbu
patikrinti padangų slėgį, kai padangos yra šaltos.
Protektoriaus gylis
Reguliariai tikrinkite protektoriaus
gylį.Saugumo sumetimais padangas
reikia pakeisti, kai protektoriaus gylis
yra 2–3 mm (žieminių padangų –
4 mm).
Saugumo sumetimais
rekomenduojama, kad vienos ašies
padangų protektoriaus gylis
nesiskirtų daugiau nei 2 mm.
Pagal įstatymą, mažiausias
leidžiamas protektoriau gylis
(1,6 mm) pasiekiamas, kai
protektorius nusidėvi iki vieno
nusidėvėjimo lygio (TWI).
Nusidėvėjimo lygis matomas pagal
ant padangos šoninės sienelės
esančias žymas.
Jei priekiniai ratai yra nusidėvėję
mažiau nei galiniai, periodiškai
sukeiskite juos vietomis. Įsitikinkite,
kad ratų sukimosi kryptis tokia pat,
kaip ir anksčiau.
Padangos sensta net ir
nenaudojamos. Rekomenduojame
keisti padangas kas 6 metus.
Padangų keitimas ir ratų
dydis
Jei padangos yra kito dydžio nei
sumontuotos gamykloje, gali reikėti
perprogramuoti spidometrą ir
nominalų padangų slėgį bei atlikti
kitus automobilio pakeitimus.
Prieš pradėdami naudoti kitą
padangų dydį, pasikeiskite padangų
slėgių lipduką.9 Perspėjimas
Dėl netinkamų padangų ar ratų
naudojimo gali kilti avarija, o
automobilis tapti netinkamas
važinėti.

218Automobilio priežiūraRatų gaubtai
Būtina naudoti atitinkamam
automobiliui gamyklos patvirtintus ir
atitinkančius visus ratų ir padangų
derinimo reikalavimus ratų gaubtus ir
padangas.
Jei naudojami gamykloje nepatvirtinti
ratų gaubtai ir padangos, padangos
turi būti su gofruotu kraštu.
Ratų gaubtai neturi trukdyti aušinti
stabdžius.9 Perspėjimas
Dėl netinkamų padangų ar ratų
gaubtų naudojimo gali staigiai
sumažėti slėgis ir įvykti avarija.
Ratų grandinės
Ratų grandines naudokite tik ant
priekinių ratų.
Ratų grandines galima dėti ant
padangų, kurių dydis yra
225/55 R 17. Visada naudokite
smulkių grandžių grandines, kurios prideda ne daugiau kaip 10 mm prie
padangos protektoriaus ir vidinių
šonų (įskaitant grandinės užraktą).
Ratų grandines galima dėti ir ant
padangų, kurių dydis yra
245/45 R 18. Visada naudokite
smulkių grandžių grandines, kurios
prideda ne daugiau kaip 7 mm prie
padangos protektoriaus ir vidinių
šonų (įskaitant grandinės užraktą).9 Perspėjimas
Pažeidus grandines gali sprogti
padangos.
Grandinės negalima tvirtinti ant
laikinos atsarginės padangos.
Padangų remonto rinkinys Nedidelius protektoriaus arba
sienelės pažeidimus galima pataisyti
naudojant padangų taisymo rinkinį.
Netraukite iš padangų pašalinių
objektų.
Jei padanga pažeista daugiau nei
4 mm arba pažeidimas yra padangos
šoninėje sienelėje, padangos
remonto rinkiniu pataisyti negalima.
