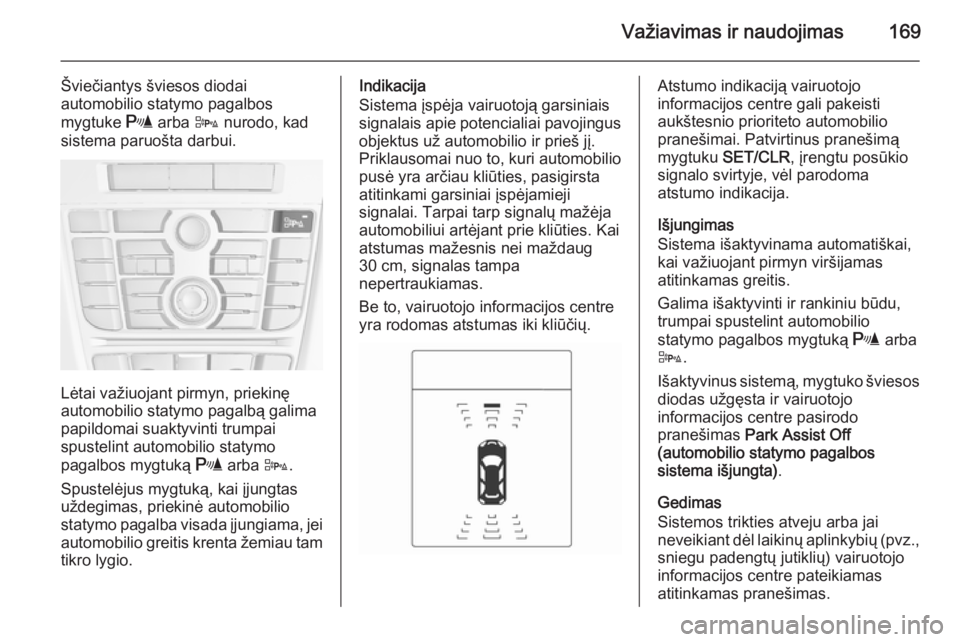

Važiavimas ir naudojimas169
Šviečiantys šviesos diodai
automobilio statymo pagalbos
mygtuke r arba D nurodo, kad
sistema paruošta darbui.
Lėtai važiuojant pirmyn, priekinę
automobilio statymo pagalbą galima
papildomai suaktyvinti trumpai
spustelint automobilio statymo
pagalbos mygtuką r arba D.
Spustelėjus mygtuką, kai įjungtas
uždegimas, priekinė automobilio
statymo pagalba visada įjungiama, jei automobilio greitis krenta žemiau tam
tikro lygio.
Indikacija
Sistema įspėja vairuotoją garsiniais
signalais apie potencialiai pavojingus objektus už automobilio ir prieš jį.
Priklausomai nuo to, kuri automobilio
pusė yra arčiau kliūties, pasigirsta
atitinkami garsiniai įspėjamieji
signalai. Tarpai tarp signalų mažėja
automobiliui artėjant prie kliūties. Kai atstumas mažesnis nei maždaug
30 cm, signalas tampa
nepertraukiamas.
Be to, vairuotojo informacijos centre
yra rodomas atstumas iki kliūčių.Atstumo indikaciją vairuotojo
informacijos centre gali pakeisti
aukštesnio prioriteto automobilio
pranešimai. Patvirtinus pranešimą
mygtuku SET/CLR , įrengtu posūkio
signalo svirtyje, vėl parodoma
atstumo indikacija.
Išjungimas
Sistema išaktyvinama automatiškai,
kai važiuojant pirmyn viršijamas
atitinkamas greitis.
Galima išaktyvinti ir rankiniu būdu,
trumpai spustelint automobilio
statymo pagalbos mygtuką r arba
D .
Išaktyvinus sistemą, mygtuko šviesos diodas užgęsta ir vairuotojo
informacijos centre pasirodo
pranešimas Park Assist Off
(automobilio statymo pagalbos
sistema išjungta) .
Gedimas
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių (pvz.,
sniegu padengtų jutiklių) vairuotojo
informacijos centre pateikiamas
atitinkamas pranešimas.
Page 172 of 259

170Važiavimas ir naudojimas
Pažangioji statymo pagalba
Pažangioji statymo pagalba padeda
vairuotojui pastatyti automobilį į vietą,
pateikdama instrukcijas vairuotojo
informacijos centre ir skleisdama
garsinius signalus. Vairuotojas turi
valdyti greitėjimo, stabdymo,
vairavimo ir pavarų keitimo procesus.
Sistema naudoja priekinės-galinės
automobilio statymo pagalbos
jutiklius ir du papildomus jutiklius
abiejuose priekinio ir galinio bamperių
šonuose.
Mygtukas D
ir veikimo logika
Pažangioji statymo pagalba ir
priekinė-galinė automobilio statymo pagalba (žr. aprašymą pirmiau)
valdomos mygtuku D.
Spustelėjus mygtuką D,
suaktyvinama arba išaktyvinama
automobilio statymo pagalba.
Nuspaudus ir palaikius mygtuką D
(apie vieną sekundę), suaktyvinama
arba išaktyvinama pažangioji statymo
pagalba.
Mygtuko paspaudimais sistema
valdoma taip:
■ aktyvi priekinė-galinė automobilio statymo pagalba: trumpu
spustelėjimu ji išaktyvinama;
■ aktyvi priekinė-galinė automobilio statymo pagalba: ilgu paspaudimu
suaktyvinama pažangioji statymo
pagalba;■ aktyvi pažangioji statymo pagalba: trumpu spustelėjimu suaktyvinamapriekinė-galinė automobilio
statymo pagalba;
■ aktyvi pažangioji statymo pagalba: ilgu paspaudimu išaktyvinama
pažangioji statymo pagalba.
Įjungimas
Ieškant stovėjimo vietos, sistemą
galima parengti darbui nuspaudžiant
mygtuką D ir palaikant jį apie
sekundę.
Page 173 of 259

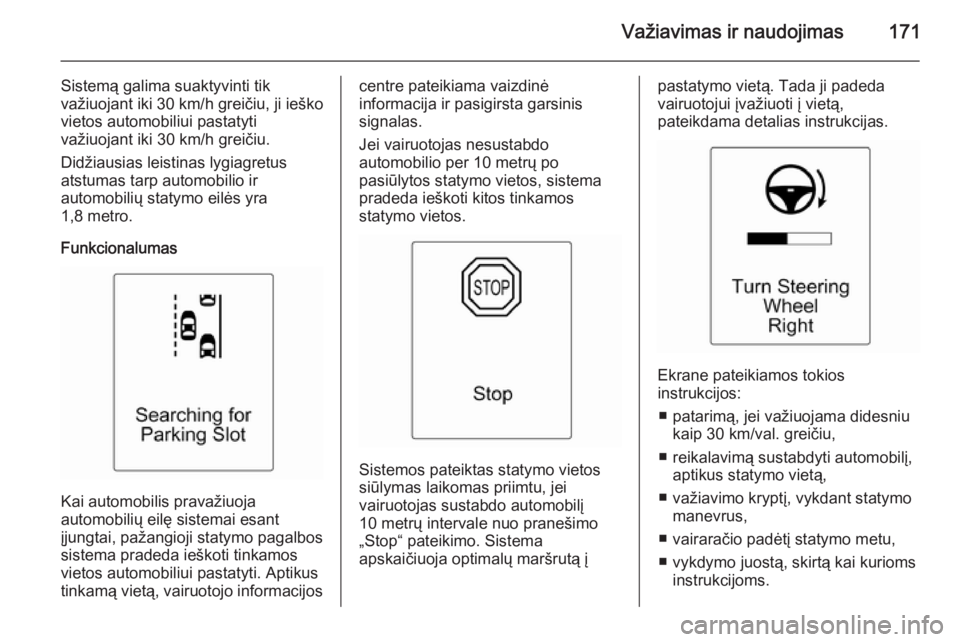

Važiavimas ir naudojimas171
Sistemą galima suaktyvinti tik
važiuojant iki 30 km/h greičiu, ji ieško vietos automobiliui pastatyti
važiuojant iki 30 km/h greičiu.
Didžiausias leistinas lygiagretus
atstumas tarp automobilio ir
automobilių statymo eilės yra
1,8 metro.
Funkcionalumas
Kai automobilis pravažiuoja
automobilių eilę sistemai esant
įjungtai, pažangioji statymo pagalbos
sistema pradeda ieškoti tinkamos
vietos automobiliui pastatyti. Aptikus
tinkamą vietą, vairuotojo informacijos
centre pateikiama vaizdinė
informacija ir pasigirsta garsinis
signalas.
Jei vairuotojas nesustabdo
automobilio per 10 metrų po
pasiūlytos statymo vietos, sistema pradeda ieškoti kitos tinkamos
statymo vietos.
Sistemos pateiktas statymo vietos
siūlymas laikomas priimtu, jei
vairuotojas sustabdo automobilį
10 metrų intervale nuo pranešimo
„Stop“ pateikimo. Sistema
apskaičiuoja optimalų maršrutą į
pastatymo vietą. Tada ji padeda
vairuotojui įvažiuoti į vietą,
pateikdama detalias instrukcijas.
Ekrane pateikiamos tokios
instrukcijos:
■ patarimą, jei važiuojama didesniu kaip 30 km/val. greičiu,
■ reikalavimą sustabdyti automobilį, aptikus statymo vietą,
■ važiavimo kryptį, vykdant statymo manevrus,
■ vairaračio padėtį statymo metu,
■ vykdymo juostą, skirtą kai kurioms instrukcijoms.
Page 174 of 259

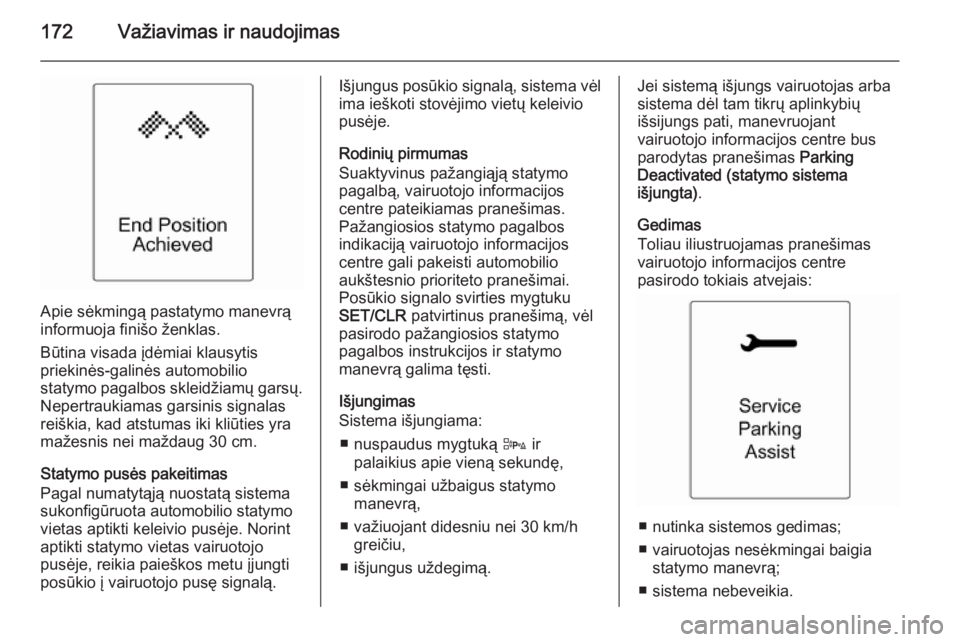

172Važiavimas ir naudojimas
Apie sėkmingą pastatymo manevrą
informuoja finišo ženklas.
Būtina visada įdėmiai klausytis
priekinės-galinės automobilio
statymo pagalbos skleidžiamų garsų.
Nepertraukiamas garsinis signalas
reiškia, kad atstumas iki kliūties yra
mažesnis nei maždaug 30 cm.
Statymo pusės pakeitimas
Pagal numatytąją nuostatą sistema
sukonfigūruota automobilio statymo
vietas aptikti keleivio pusėje. Norint
aptikti statymo vietas vairuotojo
pusėje, reikia paieškos metu įjungti
posūkio į vairuotojo pusę signalą.
Išjungus posūkio signalą, sistema vėl
ima ieškoti stovėjimo vietų keleivio
pusėje.
Rodinių pirmumas
Suaktyvinus pažangiąją statymo
pagalbą, vairuotojo informacijos
centre pateikiamas pranešimas.
Pažangiosios statymo pagalbos
indikaciją vairuotojo informacijos
centre gali pakeisti automobilio
aukštesnio prioriteto pranešimai. Posūkio signalo svirties mygtuku
SET/CLR patvirtinus pranešimą, vėl
pasirodo pažangiosios statymo pagalbos instrukcijos ir statymo
manevrą galima tęsti.
Išjungimas
Sistema išjungiama:
■ nuspaudus mygtuką D ir
palaikius apie vieną sekundę,
■ sėkmingai užbaigus statymo manevrą,
■ važiuojant didesniu nei 30 km/h greičiu,
■ išjungus uždegimą.Jei sistemą išjungs vairuotojas arba
sistema dėl tam tikrų aplinkybių
išsijungs pati, manevruojant
vairuotojo informacijos centre bus
parodytas pranešimas Parking
Deactivated (statymo sistema
išjungta) .
Gedimas
Toliau iliustruojamas pranešimas
vairuotojo informacijos centre
pasirodo tokiais atvejais:
■ nutinka sistemos gedimas;
■ vairuotojas nesėkmingai baigia statymo manevrą;
■ sistema nebeveikia.
Page 175 of 259

Važiavimas ir naudojimas173
Jei pateikiant statymo instrukcijas
aptinkamas objektas, vairuotojo
informacijos centre pasirodo
pranešimas Stop (sustabdyti) .
Pašalinus objektą, statymo manevras bus tęsiamas. Jei objektas nebus
pašalintas, sistema išsijungs.
Sistemai suaktyvinti nuspauskite ir
apie vieną sekundę palaikykite
mygtuką D, tada ieškokite naujos
vietos automobiliui pastatyti.
Pagrindinės pastabos dėl
automobilio statymo pagalbos
sistemų naudojimo9 Perspėjimas
Tam tikromis sąlygomis įvairūs
atspindintys objektų ar medžiagų
paviršiai bei išoriniai garso šaltiniai gali trikdyti sistemos veikimą.
Ypatingą dėmesį būtina atkreipti į
žemas kliūtis, kurios gali sugadinti apatinę buferio dalį.
Įspėjimas
Sistemos veikimas gali suprastėti, jei jutikliai bus padengti, pvz., ledu
ar sniegu.
Statymo pagalbos sistemos
veikimo efektyvumas gali
sumažėti dėl didelės apkrovos.
Jei aplink stovėjimo vietą yra
aukštesnių transporto priemonių
(pvz., visureigių, vienatūrių,
mikroautobusų, kemperių,
priekabų ir sunkvežimių),
taikomos specialiosios sąlygos.
Negarantuojama, kad viršutinėje
šių transporto priemonių srityje
bus identifikuojami objektai ir
tinkamai indikuojamas atstumas
iki jų.
Mažo skersmens objektai,
pavyzdžiui, siauri objektai ar
minkštos medžiagos, gali nebūti
aptinkami sistemos.
Automobilio statymo pagalba ir pažangioji statymo pagalba
neaptinka objektų už aptikimo
zonos ribų.
Pastaba
Statymo pagalbos sistema
automatiškai aptinka gamyklinę
vilkimo įrangą. Ji išjungiama
prijungus jungtį.
Jutiklis gali aptikti nesamą objektą
(aido trukdį), kurį sukėlė akustiniai ar mechaniniai trikdžiai.
Page 176 of 259

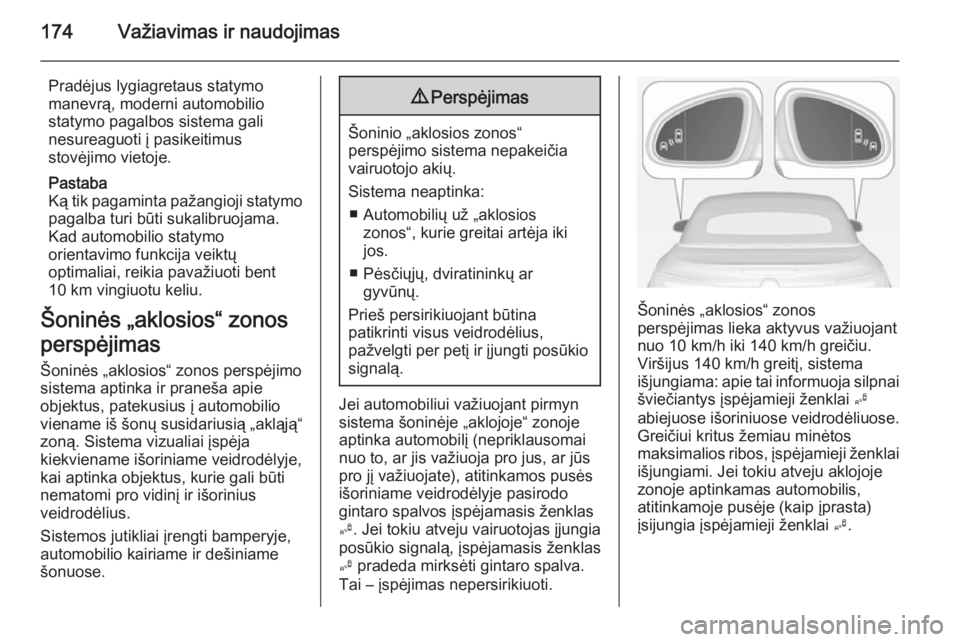

174Važiavimas ir naudojimas
Pradėjus lygiagretaus statymo
manevrą, moderni automobilio
statymo pagalbos sistema gali
nesureaguoti į pasikeitimus
stovėjimo vietoje.
Pastaba
Ką tik pagaminta pažangioji statymo pagalba turi būti sukalibruojama.
Kad automobilio statymo
orientavimo funkcija veiktų
optimaliai, reikia pavažiuoti bent
10 km vingiuotu keliu.
Šoninės „aklosios“ zonos
perspėjimas Šoninės „aklosios“ zonos perspėjimo
sistema aptinka ir praneša apie
objektus, patekusius į automobilio
viename iš šonų susidariusią „akląją“ zoną. Sistema vizualiai įspėja
kiekviename išoriniame veidrodėlyje,
kai aptinka objektus, kurie gali būti
nematomi pro vidinį ir išorinius
veidrodėlius.
Sistemos jutikliai įrengti bamperyje, automobilio kairiame ir dešiniame
šonuose.9 Perspėjimas
Šoninio „aklosios zonos“
perspėjimo sistema nepakeičia
vairuotojo akių.
Sistema neaptinka: ■ Automobilių už „aklosios zonos“, kurie greitai artėja iki
jos.
■ Pėsčiųjų, dviratininkų ar gyvūnų.
Prieš persirikiuojant būtina
patikrinti visus veidrodėlius,
pažvelgti per petį ir įjungti posūkio signalą.
Jei automobiliui važiuojant pirmyn
sistema šoninėje „aklojoje“ zonoje
aptinka automobilį (nepriklausomai
nuo to, ar jis važiuoja pro jus, ar jūs
pro jį važiuojate), atitinkamos pusės
išoriniame veidrodėlyje pasirodo
gintaro spalvos įspėjamasis ženklas
B . Jei tokiu atveju vairuotojas įjungia
posūkio signalą, įspėjamasis ženklas
B pradeda mirksėti gintaro spalva.
Tai – įspėjimas nepersirikiuoti.
Šoninės „aklosios“ zonos
perspėjimas lieka aktyvus važiuojant nuo 10 km/h iki 140 km/h greičiu.
Viršijus 140 km/h greitį, sistema
išjungiama: apie tai informuoja silpnai
šviečiantys įspėjamieji ženklai B
abiejuose išoriniuose veidrodėliuose.
Greičiui kritus žemiau minėtos
maksimalios ribos, įspėjamieji ženklai išjungiami. Jei tokiu atveju aklojoje
zonoje aptinkamas automobilis,
atitinkamoje pusėje (kaip įprasta)
įsijungia įspėjamieji ženklai B.
Page 177 of 259

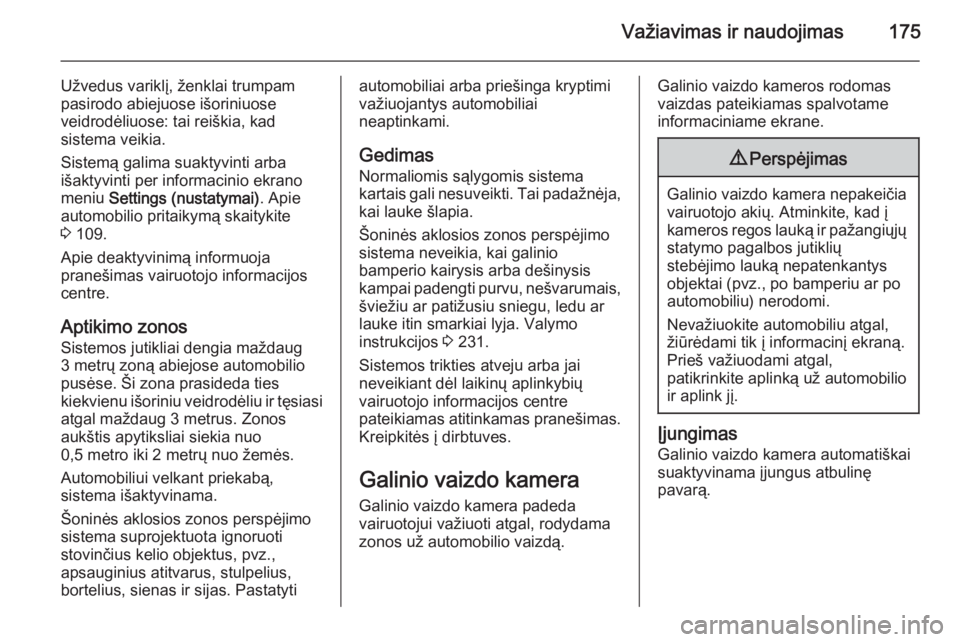

Važiavimas ir naudojimas175
Užvedus variklį, ženklai trumpam
pasirodo abiejuose išoriniuose
veidrodėliuose: tai reiškia, kad
sistema veikia.
Sistemą galima suaktyvinti arba
išaktyvinti per informacinio ekrano
meniu Settings (nustatymai) . Apie
automobilio pritaikymą skaitykite 3 109.
Apie deaktyvinimą informuoja
pranešimas vairuotojo informacijos
centre.
Aptikimo zonos
Sistemos jutikliai dengia maždaug
3 metrų zoną abiejose automobilio
pusėse. Ši zona prasideda ties
kiekvienu išoriniu veidrodėliu ir tęsiasi
atgal maždaug 3 metrus. Zonos
aukštis apytiksliai siekia nuo
0,5 metro iki 2 metrų nuo žemės.
Automobiliui velkant priekabą,
sistema išaktyvinama.
Šoninės aklosios zonos perspėjimo
sistema suprojektuota ignoruoti
stovinčius kelio objektus, pvz.,
apsauginius atitvarus, stulpelius,
bortelius, sienas ir sijas. Pastatytiautomobiliai arba priešinga kryptimi
važiuojantys automobiliai
neaptinkami.
Gedimas
Normaliomis sąlygomis sistema
kartais gali nesuveikti. Tai padažnėja,
kai lauke šlapia.
Šoninės aklosios zonos perspėjimo
sistema neveikia, kai galinio
bamperio kairysis arba dešinysis
kampai padengti purvu, nešvarumais,
šviežiu ar patižusiu sniegu, ledu ar
lauke itin smarkiai lyja. Valymo
instrukcijos 3 231.
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių
vairuotojo informacijos centre
pateikiamas atitinkamas pranešimas. Kreipkitės į dirbtuves.
Galinio vaizdo kamera
Galinio vaizdo kamera padeda
vairuotojui važiuoti atgal, rodydama
zonos už automobilio vaizdą.Galinio vaizdo kameros rodomas
vaizdas pateikiamas spalvotame
informaciniame ekrane.9 Perspėjimas
Galinio vaizdo kamera nepakeičia
vairuotojo akių. Atminkite, kad į
kameros regos lauką ir pažangiųjų statymo pagalbos jutiklių
stebėjimo lauką nepatenkantys
objektai (pvz., po bamperiu ar po
automobiliu) nerodomi.
Nevažiuokite automobiliu atgal,
žiūrėdami tik į informacinį ekraną.
Prieš važiuodami atgal,
patikrinkite aplinką už automobilio
ir aplink jį.
Įjungimas
Galinio vaizdo kamera automatiškai
suaktyvinama įjungus atbulinę
pavarą.
Page 178 of 259

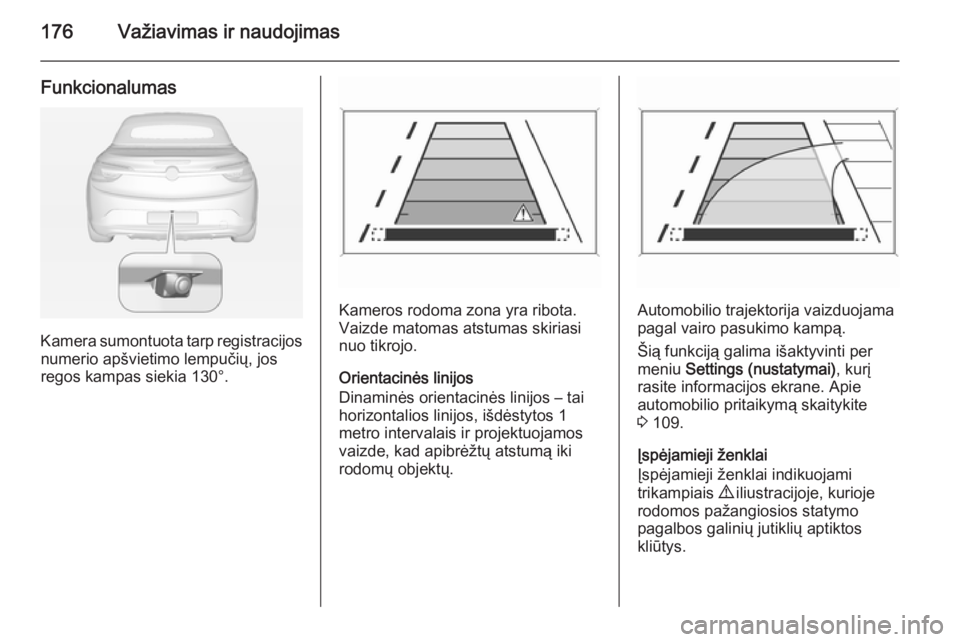

176Važiavimas ir naudojimas
Funkcionalumas
Kamera sumontuota tarp registracijosnumerio apšvietimo lempučių, jos
regos kampas siekia 130°.
Kameros rodoma zona yra ribota.
Vaizde matomas atstumas skiriasi
nuo tikrojo.
Orientacinės linijos
Dinaminės orientacinės linijos – tai
horizontalios linijos, išdėstytos 1
metro intervalais ir projektuojamos
vaizde, kad apibrėžtų atstumą iki
rodomų objektų.Automobilio trajektorija vaizduojama
pagal vairo pasukimo kampą.
Šią funkciją galima išaktyvinti per
meniu Settings (nustatymai) , kurį
rasite informacijos ekrane. Apie
automobilio pritaikymą skaitykite
3 109.
Įspėjamieji ženklai
Įspėjamieji ženklai indikuojami
trikampiais 9 iliustracijoje, kurioje
rodomos pažangiosios statymo
pagalbos galinių jutiklių aptiktos
kliūtys.
Page 179 of 259

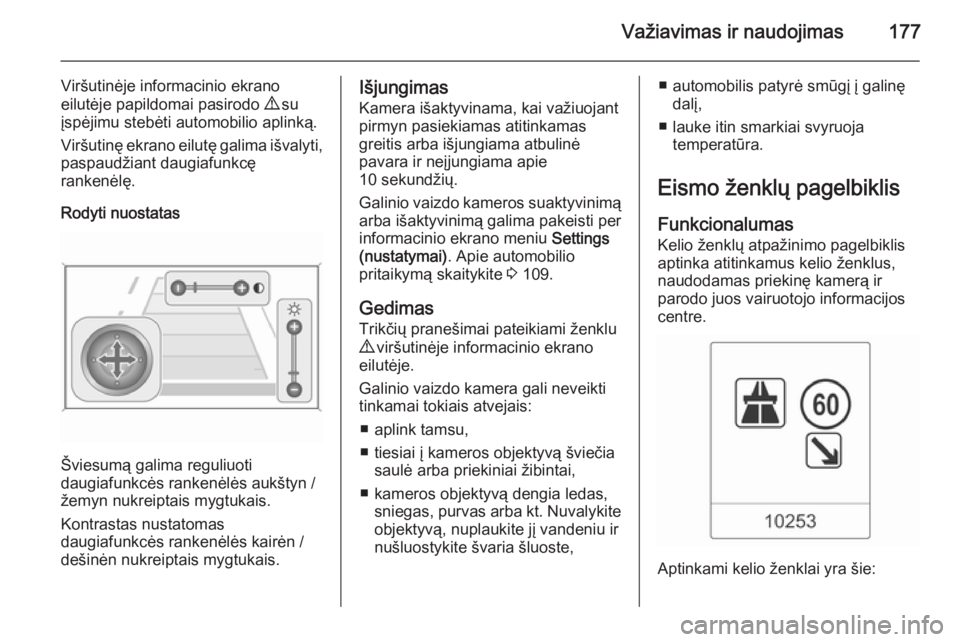

Važiavimas ir naudojimas177
Viršutinėje informacinio ekrano
eilutėje papildomai pasirodo 9 su
įspėjimu stebėti automobilio aplinką.
Viršutinę ekrano eilutę galima išvalyti,
paspaudžiant daugiafunkcę
rankenėlę.
Rodyti nuostatas
Šviesumą galima reguliuoti
daugiafunkcės rankenėlės aukštyn /
žemyn nukreiptais mygtukais.
Kontrastas nustatomas
daugiafunkcės rankenėlės kairėn /
dešinėn nukreiptais mygtukais.
Išjungimas
Kamera išaktyvinama, kai važiuojantpirmyn pasiekiamas atitinkamas
greitis arba išjungiama atbulinė
pavara ir neįjungiama apie
10 sekundžių.
Galinio vaizdo kameros suaktyvinimą
arba išaktyvinimą galima pakeisti per
informacinio ekrano meniu Settings
(nustatymai) . Apie automobilio
pritaikymą skaitykite 3 109.
Gedimas
Trikčių pranešimai pateikiami ženklu
9 viršutinėje informacinio ekrano
eilutėje.
Galinio vaizdo kamera gali neveikti
tinkamai tokiais atvejais:
■ aplink tamsu,
■ tiesiai į kameros objektyvą šviečia saulė arba priekiniai žibintai,
■ kameros objektyvą dengia ledas, sniegas, purvas arba kt. Nuvalykite
objektyvą, nuplaukite jį vandeniu ir nušluostykite švaria šluoste,■ automobilis patyrė smūgį į galinę dalį,
■ lauke itin smarkiai svyruoja temperatūra.
Eismo ženklų pagelbiklis Funkcionalumas
Kelio ženklų atpažinimo pagelbiklis aptinka atitinkamus kelio ženklus,
naudodamas priekinę kamerą ir
parodo juos vairuotojo informacijos
centre.
Aptinkami kelio ženklai yra šie:
Page 180 of 259

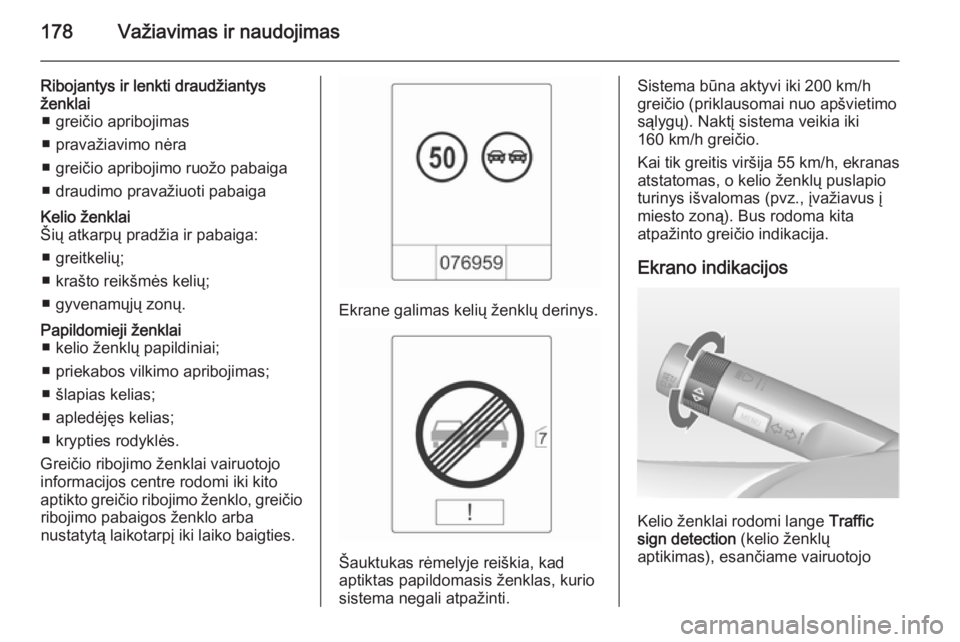

178Važiavimas ir naudojimas
Ribojantys ir lenkti draudžiantys
ženklai ■ greičio apribojimas
■ pravažiavimo nėra
■ greičio apribojimo ruožo pabaiga
■ draudimo pravažiuoti pabaigaKelio ženklai
Šių atkarpų pradžia ir pabaiga:
■ greitkelių;
■ krašto reikšmės kelių;
■ gyvenamųjų zonų.Papildomieji ženklai ■ kelio ženklų papildiniai;
■ priekabos vilkimo apribojimas;
■ šlapias kelias;
■ apledėjęs kelias;
■ krypties rodyklės.
Greičio ribojimo ženklai vairuotojo
informacijos centre rodomi iki kito
aptikto greičio ribojimo ženklo, greičio ribojimo pabaigos ženklo arba
nustatytą laikotarpį iki laiko baigties.
Ekrane galimas kelių ženklų derinys.
Šauktukas rėmelyje reiškia, kad
aptiktas papildomasis ženklas, kurio sistema negali atpažinti.
Sistema būna aktyvi iki 200 km/h
greičio (priklausomai nuo apšvietimo
sąlygų). Naktį sistema veikia iki
160 km/h greičio.
Kai tik greitis viršija 55 km/h, ekranas
atstatomas, o kelio ženklų puslapio
turinys išvalomas (pvz., įvažiavus į
miesto zoną). Bus rodoma kita
atpažinto greičio indikacija.
Ekrano indikacijos
Kelio ženklai rodomi lange Traffic
sign detection (kelio ženklų
aptikimas), esančiame vairuotojo
