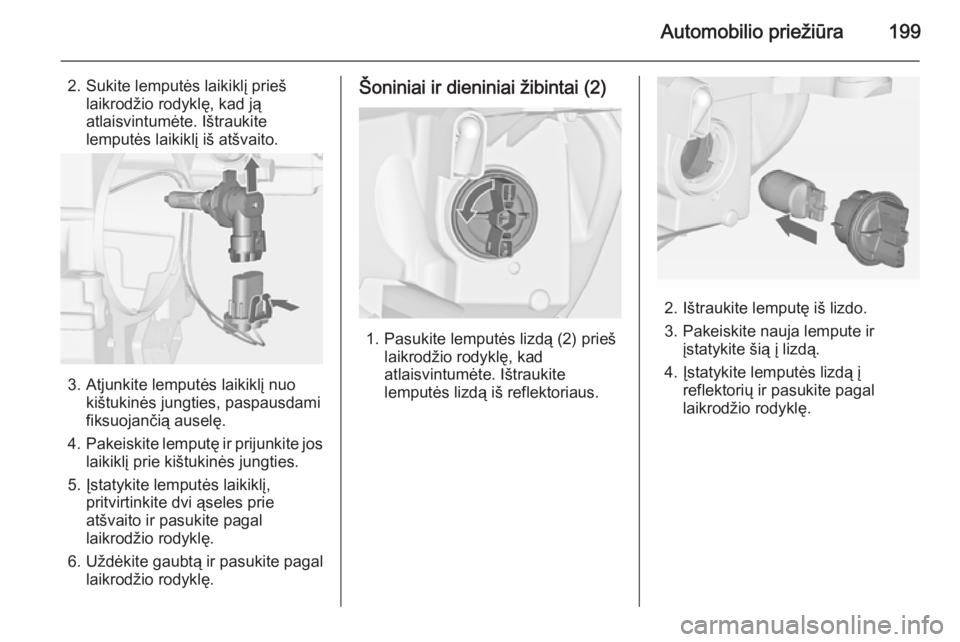

Automobilio priežiūra199
2. Sukite lemputės laikiklį priešlaikrodžio rodyklę, kad ją
atlaisvintumėte. Ištraukite
lemputės laikiklį iš atšvaito.
3. Atjunkite lemputės laikiklį nuo kištukinės jungties, paspausdami
fiksuojančią auselę.
4. Pakeiskite lemputę ir prijunkite jos
laikiklį prie kištukinės jungties.
5. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles prie
atšvaito ir pasukite pagal
laikrodžio rodyklę.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Šoniniai ir dieniniai žibintai (2)
1. Pasukite lemputės lizdą (2) prieš laikrodžio rodyklę, kad
atlaisvintumėte. Ištraukite
lemputės lizdą iš reflektoriaus.
2. Ištraukite lemputę iš lizdo.
3. Pakeiskite nauja lempute ir įstatykite šią į lizdą.
4. Įstatykite lemputės lizdą į reflektorių ir pasukite pagal
laikrodžio rodyklę.

200Automobilio priežiūraPrisitaikantys priekiniai
žibintai9 Pavojinga
Prisitaikančių priekinių žibintų
sistemoje įrengtos ksenoninės
lemputės.
Ksenoninės lemputės veikia esant
aukštai įtampai. Jokiu būdu
nelieskite. Lemputės turi būti
pakeistos dirbtuvėse.
Galima pakeisti priekinių posūkio
žibintų ir posūkio apšvietimo
lemputes.
Šoniniai / dieniniai žibintai yra
sudaryti iš šviesos diodų, jie
nekeičiami.
Posūkių apšvietimo žibintas
1. Pasukite gaubtą prieš laikrodžio rodyklę ir nuimkite.
2. Sukite lemputės laikiklį priešlaikrodžio rodyklę, kad ją
atlaisvintumėte. Ištraukite
lemputės laikiklį iš atšvaito.
3. Traukdami į save, atjunkite lemputę nuo kištuko.
4. Pakeiskite lemputę ir prijunkite jos
laikiklį prie kištukinės jungties.
5. Įstatykite lemputės laikiklį, pritvirtinkite dvi ąseles prie
atšvaito ir pasukite pagal
laikrodžio rodyklę.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.

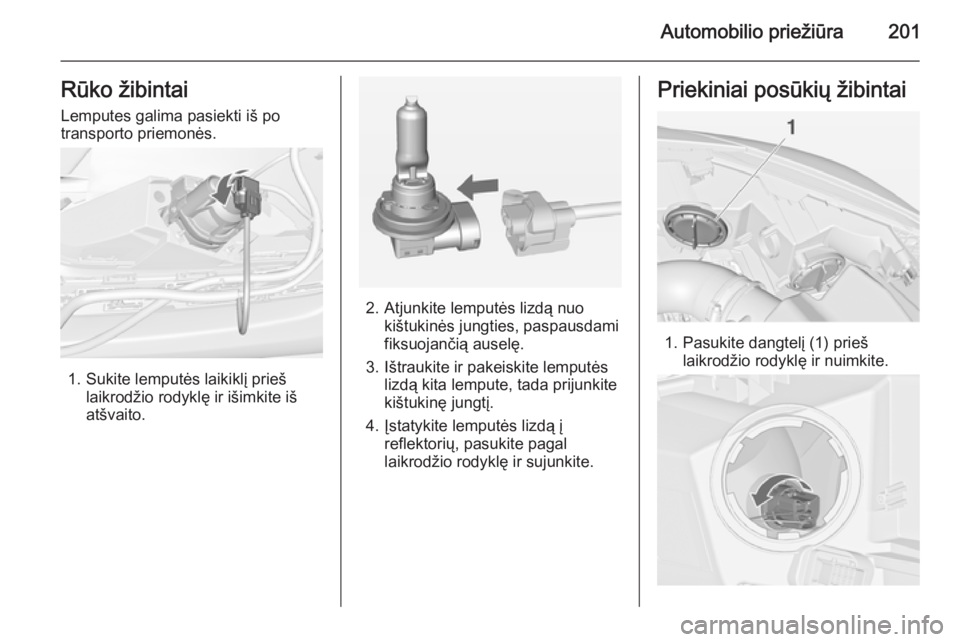

Automobilio priežiūra201Rūko žibintai
Lemputes galima pasiekti iš po
transporto priemonės.
1. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
atšvaito.
2. Atjunkite lemputės lizdą nuo kištukinės jungties, paspausdami
fiksuojančią auselę.
3. Ištraukite ir pakeiskite lemputės lizdą kita lempute, tada prijunkite
kištukinę jungtį.
4. Įstatykite lemputės lizdą į reflektorių, pasukite pagal
laikrodžio rodyklę ir sujunkite.
Priekiniai posūkių žibintai
1. Pasukite dangtelį (1) prieš laikrodžio rodyklę ir nuimkite.

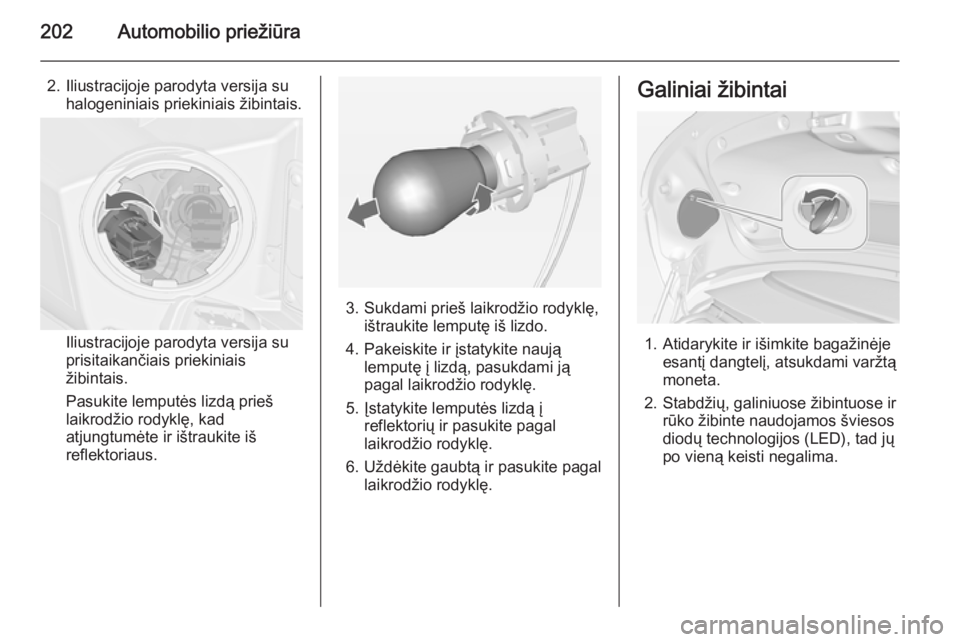

202Automobilio priežiūra
2. Iliustracijoje parodyta versija suhalogeniniais priekiniais žibintais.
Iliustracijoje parodyta versija su
prisitaikančiais priekiniais
žibintais.
Pasukite lemputės lizdą prieš
laikrodžio rodyklę, kad
atjungtumėte ir ištraukite iš
reflektoriaus.
3. Sukdami prieš laikrodžio rodyklę, ištraukite lemputę iš lizdo.
4. Pakeiskite ir įstatykite naują lemputę į lizdą, pasukdami ją
pagal laikrodžio rodyklę.
5. Įstatykite lemputės lizdą į reflektorių ir pasukite pagal
laikrodžio rodyklę.
6. Uždėkite gaubtą ir pasukite pagal laikrodžio rodyklę.
Galiniai žibintai
1. Atidarykite ir išimkite bagažinėjeesantį dangtelį, atsukdami varžtą
moneta.
2. Stabdžių, galiniuose žibintuose ir rūko žibinte naudojamos šviesos
diodų technologijos (LED), tad jų
po vieną keisti negalima.

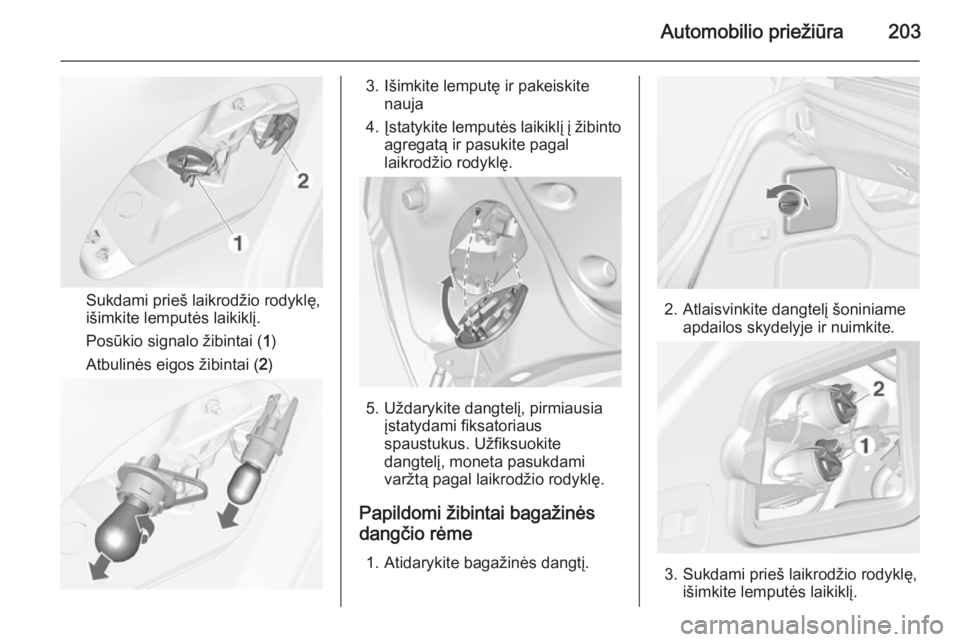

Automobilio priežiūra203
Sukdami prieš laikrodžio rodyklę,
išimkite lemputės laikiklį.
Posūkio signalo žibintai ( 1)
Atbulinės eigos žibintai ( 2)
3. Išimkite lemputę ir pakeiskite
nauja
4. Įstatykite lemputės laikiklį į žibinto
agregatą ir pasukite pagal
laikrodžio rodyklę.
5. Uždarykite dangtelį, pirmiausia įstatydami fiksatoriausspaustukus. Užfiksuokite
dangtelį, moneta pasukdami
varžtą pagal laikrodžio rodyklę.
Papildomi žibintai bagažinės dangčio rėme
1. Atidarykite bagažinės dangtį.
2. Atlaisvinkite dangtelį šoniniame apdailos skydelyje ir nuimkite.
3. Sukdami prieš laikrodžio rodyklę, išimkite lemputės laikiklį.

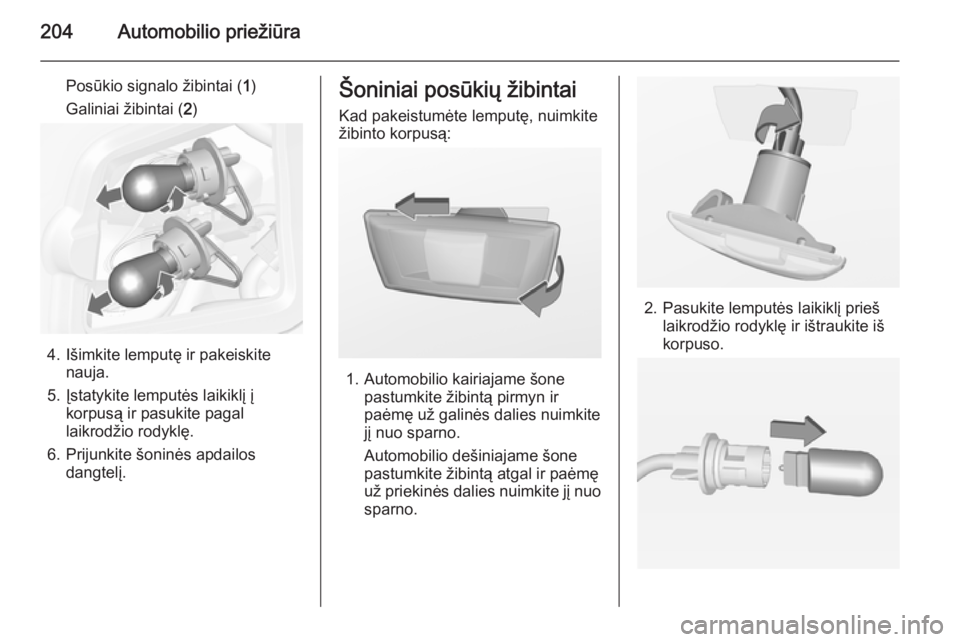

204Automobilio priežiūra
Posūkio signalo žibintai (1)
Galiniai žibintai ( 2)
4. Išimkite lemputę ir pakeiskite
nauja.
5. Įstatykite lemputės laikiklį į korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Prijunkite šoninės apdailos dangtelį.
Šoniniai posūkių žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Automobilio kairiajame šone pastumkite žibintą pirmyn ir
paėmę už galinės dalies nuimkite
jį nuo sparno.
Automobilio dešiniajame šone
pastumkite žibintą atgal ir paėmę
už priekinės dalies nuimkite jį nuo
sparno.
2. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite iš
korpuso.

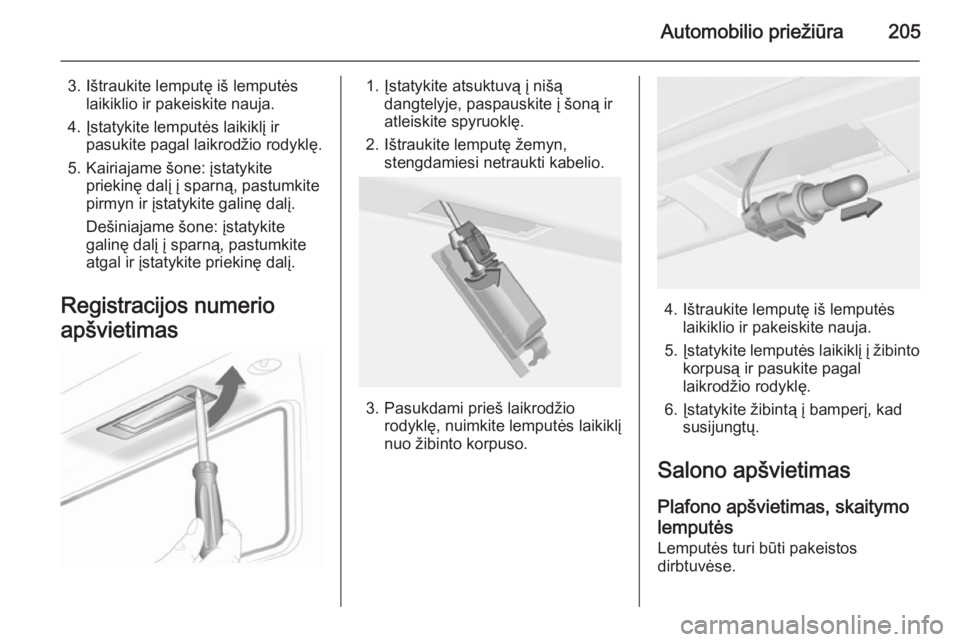

Automobilio priežiūra205
3. Ištraukite lemputę iš lemputėslaikiklio ir pakeiskite nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Kairiajame šone: įstatykite priekinę dalį į sparną, pastumkite
pirmyn ir įstatykite galinę dalį.
Dešiniajame šone: įstatykite
galinę dalį į sparną, pastumkite
atgal ir įstatykite priekinę dalį.
Registracijos numerio
apšvietimas1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę.
2. Ištraukite lemputę žemyn, stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžiorodyklę, nuimkite lemputės laikiklį
nuo žibinto korpuso.
4. Ištraukite lemputę iš lemputės laikiklio ir pakeiskite nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įstatykite žibintą į bamperį, kad susijungtų.
Salono apšvietimas
Plafono apšvietimas, skaitymo
lemputės Lemputės turi būti pakeistos
dirbtuvėse.

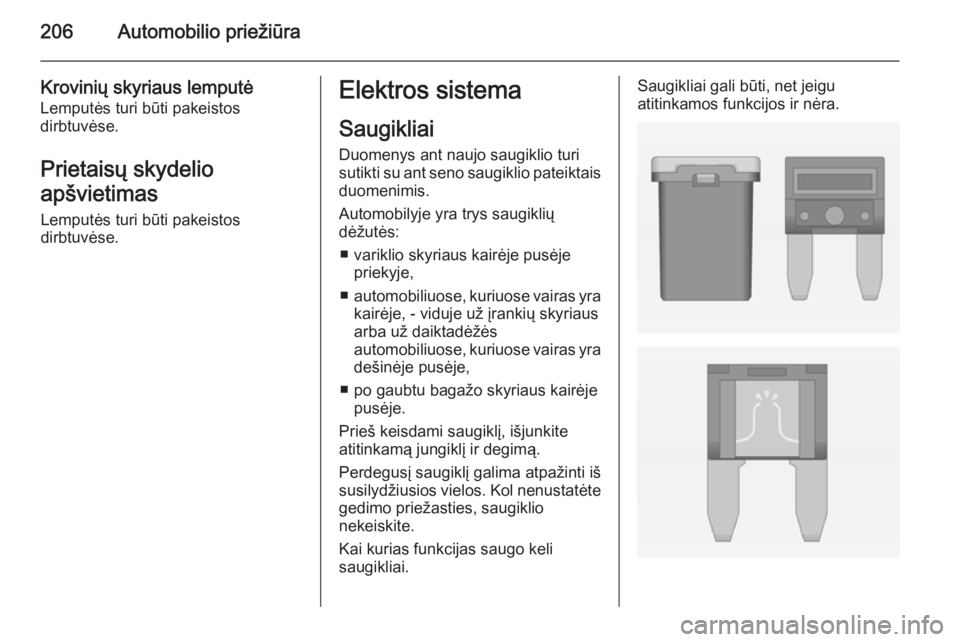

206Automobilio priežiūra
Krovinių skyriaus lemputėLemputės turi būti pakeistos
dirbtuvėse.
Prietaisų skydelio
apšvietimas Lemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
SaugikliaiDuomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
■ variklio skyriaus kairėje pusėje priekyje,
■ automobiliuose, kuriuose vairas yra
kairėje, - viduje už įrankių skyriaus
arba už daiktadėžės
automobiliuose, kuriuose vairas yra dešinėje pusėje,
■ po gaubtu bagažo skyriaus kairėje pusėje.
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.

Automobilio priežiūra207
Saugiklių ištraukimo įrankisSaugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nulenkite jį aukštyn, kol sustos. Nuimkite dangtį vertikaliai
aukštyn.

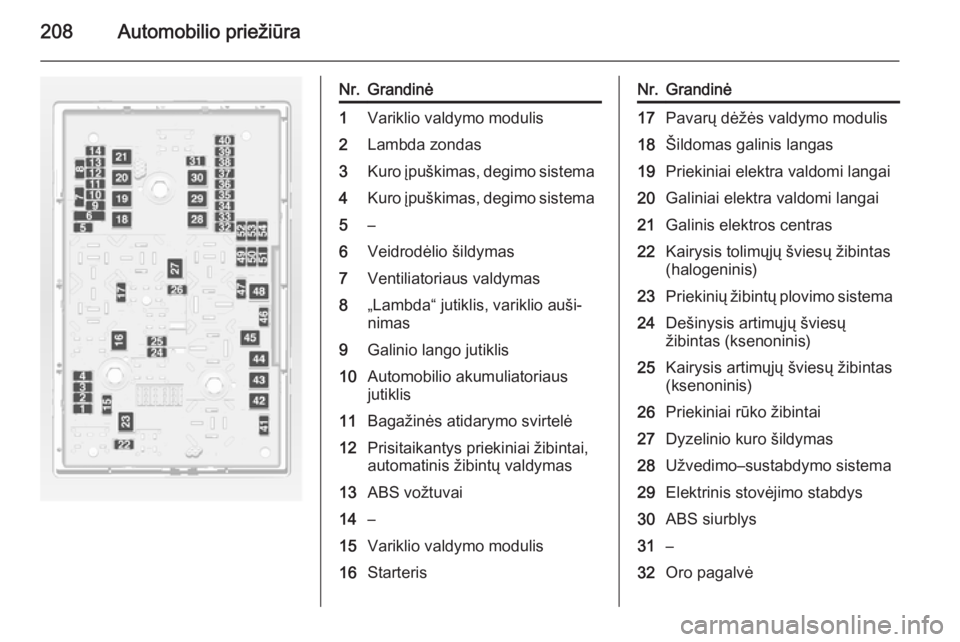

208Automobilio priežiūra
Nr.Grandinė1Variklio valdymo modulis2Lambda zondas3Kuro įpuškimas, degimo sistema4Kuro įpuškimas, degimo sistema5–6Veidrodėlio šildymas7Ventiliatoriaus valdymas8„Lambda“ jutiklis, variklio auši‐
nimas9Galinio lango jutiklis10Automobilio akumuliatoriaus
jutiklis11Bagažinės atidarymo svirtelė12Prisitaikantys priekiniai žibintai,
automatinis žibintų valdymas13ABS vožtuvai14–15Variklio valdymo modulis16StarterisNr.Grandinė17Pavarų dėžės valdymo modulis18Šildomas galinis langas19Priekiniai elektra valdomi langai20Galiniai elektra valdomi langai21Galinis elektros centras22Kairysis tolimųjų šviesų žibintas
(halogeninis)23Priekinių žibintų plovimo sistema24Dešinysis artimųjų šviesų
žibintas (ksenoninis)25Kairysis artimųjų šviesų žibintas
(ksenoninis)26Priekiniai rūko žibintai27Dyzelinio kuro šildymas28Užvedimo–sustabdymo sistema29Elektrinis stovėjimo stabdys30ABS siurblys31–32Oro pagalvė
