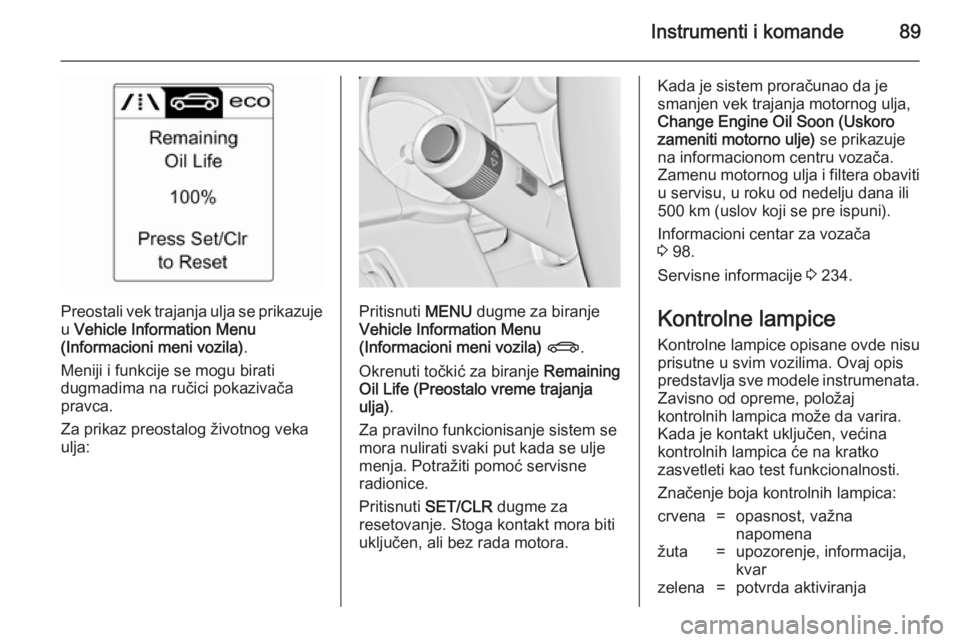

Instrumenti i komande89
Preostali vek trajanja ulja se prikazujeu Vehicle Information Menu
(Informacioni meni vozila) .
Meniji i funkcije se mogu birati
dugmadima na ručici pokazivača
pravca.
Za prikaz preostalog životnog veka
ulja:Pritisnuti MENU dugme za biranje
Vehicle Information Menu
(Informacioni meni vozila) X .
Okrenuti točkić za biranje Remaining
Oil Life (Preostalo vreme trajanja
ulja) .
Za pravilno funkcionisanje sistem se
mora nulirati svaki put kada se ulje
menja. Potražiti pomoć servisne
radionice.
Pritisnuti SET/CLR dugme za
resetovanje. Stoga kontakt mora biti
uključen, ali bez rada motora.
Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
Change Engine Oil Soon (Uskoro
zameniti motorno ulje) se prikazuje
na informacionom centru vozača.
Zamenu motornog ulja i filtera obaviti
u servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).

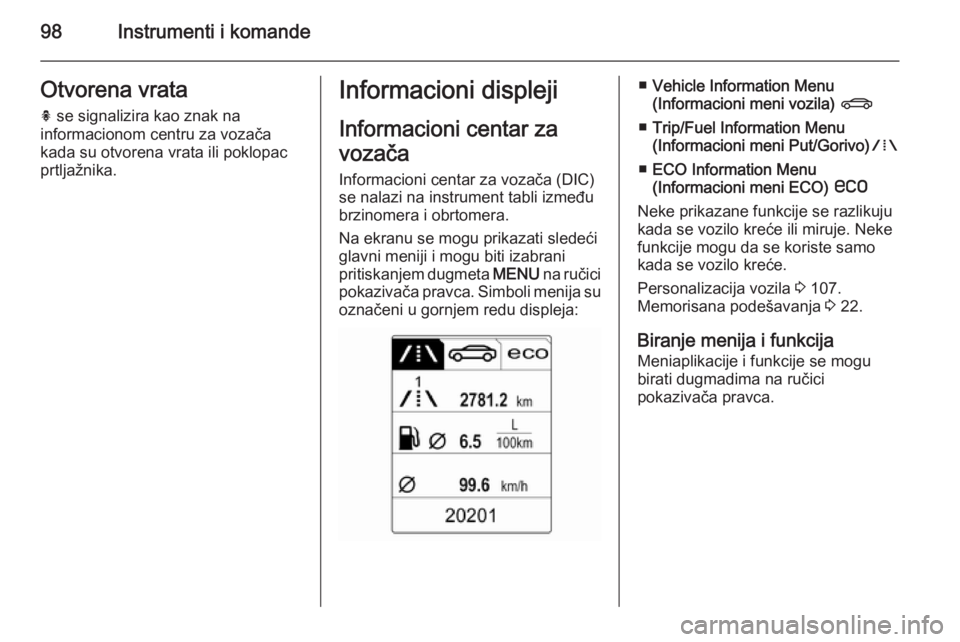

Informacioni centar za vozača
3 98.
Servisne informacije 3 234.
Kontrolne lampice Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da varira.
Kada je kontakt uključen, većina
kontrolnih lampica će na kratko
zasvetleti kao test funkcionalnosti.
Značenje boja kontrolnih lampica:crvena=opasnost, važna
napomenažuta=upozorenje, informacija,
kvarzelena=potvrda aktiviranja

90Instrumenti i komande
plava=potvrda aktiviranjabela=potvrda aktiviranja

Instrumenti i komande91
Kontrolne lampice na instrument tabli

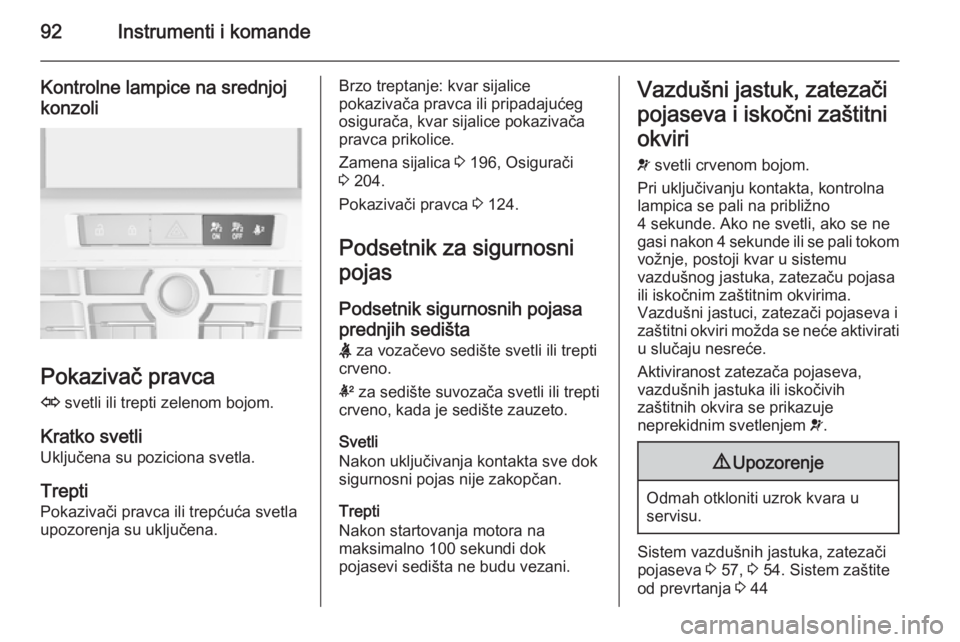

92Instrumenti i komande
Kontrolne lampice na srednjoj
konzoli
Pokazivač pravca
O svetli ili trepti zelenom bojom.
Kratko svetli
Uključena su poziciona svetla.
Trepti
Pokazivači pravca ili trepćuća svetla
upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača pravca prikolice.
Zamena sijalica 3 196, Osigurači
3 204.
Pokazivači pravca 3 124.
Podsetnik za sigurnosni
pojas
Podsetnik sigurnosnih pojasaprednjih sedišta
X za vozačevo sedište svetli ili trepti
crveno.
k za sedište suvozača svetli ili trepti
crveno, kada je sedište zauzeto.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.
Trepti
Nakon startovanja motora na
maksimalno 100 sekundi dok
pojasevi sedišta ne budu vezani.Vazdušni jastuk, zatezači
pojaseva i iskočni zaštitni
okviri v svetli crvenom bojom.
Pri uključivanju kontakta, kontrolna
lampica se pali na približno
4 sekunde. Ako ne svetli, ako se ne
gasi nakon 4 sekunde ili se pali tokom
vožnje, postoji kvar u sistemu
vazdušnog jastuka, zatezaču pojasa
ili iskočnim zaštitnim okvirima.
Vazdušni jastuci, zatezači pojaseva i
zaštitni okviri možda se neće aktivirati
u slučaju nesreće.
Aktiviranost zatezača pojaseva,
vazdušnih jastuka ili iskočivih
zaštitnih okvira se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Sistem vazdušnih jastuka, zatezači
pojaseva 3 57, 3 54. Sistem zaštite
od prevrtanja 3 44

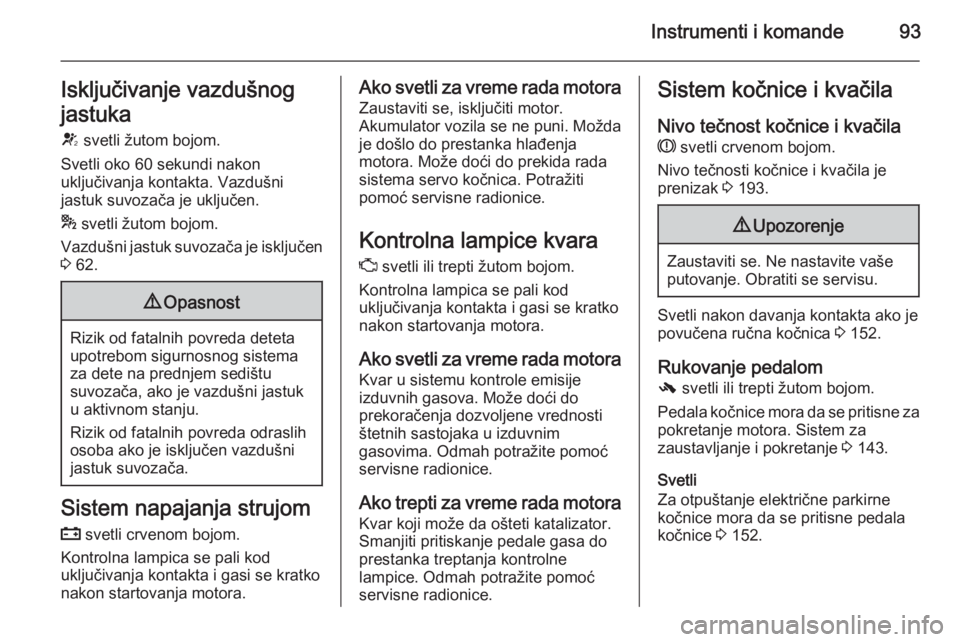

Instrumenti i komande93Isključivanje vazdušnog
jastuka
V svetli žutom bojom.
Svetli oko 60 sekundi nakon
uključivanja kontakta. Vazdušni
jastuk suvozača je uključen.
* svetli žutom bojom.
Vazdušni jastuk suvozača je isključen
3 62.9 Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistem napajanja strujom
p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora
Zaustaviti se, isključiti motor.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražiti
pomoć servisne radionice.
Kontrolna lampice kvara Z svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora
Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene vrednosti
štetnih sastojaka u izduvnim
gasovima. Odmah potražite pomoć
servisne radionice.
Ako trepti za vreme rada motora Kvar koji može da ošteti katalizator.
Smanjiti pritiskanje pedale gasa do
prestanka treptanja kontrolne
lampice. Odmah potražite pomoć
servisne radionice.Sistem kočnice i kvačila
Nivo tečnost kočnice i kvačila R svetli crvenom bojom.
Nivo tečnosti kočnice i kvačila je
prenizak 3 193.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Svetli nakon davanja kontakta ako je
povučena ručna kočnica 3 152.
Rukovanje pedalom
- svetli ili trepti žutom bojom.
Pedala kočnice mora da se pritisne za
pokretanje motora. Sistem za
zaustavljanje i pokretanje 3 143.
Svetli
Za otpuštanje električne parkirne
kočnice mora da se pritisne pedala
kočnice 3 152.

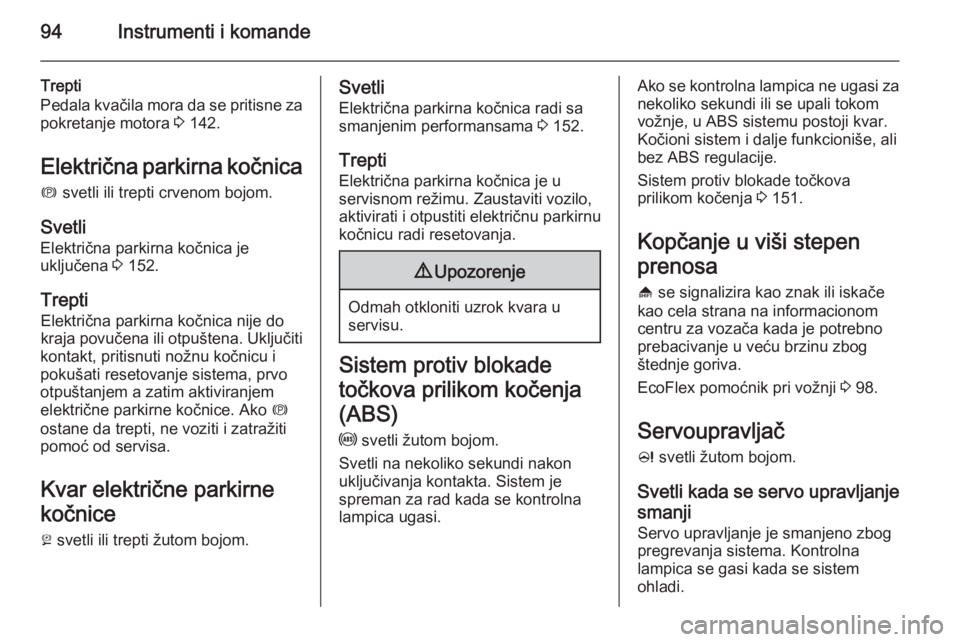

94Instrumenti i komande
Trepti
Pedala kvačila mora da se pritisne za
pokretanje motora 3 142.
Električna parkirna kočnica
m svetli ili trepti crvenom bojom.
Svetli Električna parkirna kočnica je
uključena 3 152.
Trepti
Električna parkirna kočnica nije do kraja povučena ili otpuštena. Uključiti
kontakt, pritisnuti nožnu kočnicu i
pokušati resetovanje sistema, prvo
otpuštanjem a zatim aktiviranjem
električne parkirne kočnice. Ako m
ostane da trepti, ne voziti i zatražiti
pomoć od servisa.
Kvar električne parkirne
kočnice j svetli ili trepti žutom bojom.Svetli
Električna parkirna kočnica radi sa
smanjenim performansama 3 152.
Trepti
Električna parkirna kočnica je u
servisnom režimu. Zaustaviti vozilo, aktivirati i otpustiti električnu parkirnukočnicu radi resetovanja.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Sistem protiv blokade
točkova prilikom kočenja
(ABS) u svetli žutom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta. Sistem je
spreman za rad kada se kontrolna
lampica ugasi.
Ako se kontrolna lampica ne ugasi za
nekoliko sekundi ili se upali tokom
vožnje, u ABS sistemu postoji kvar.
Kočioni sistem i dalje funkcioniše, ali
bez ABS regulacije.
Sistem protiv blokade točkova
prilikom kočenja 3 151.
Kopčanje u viši stepen
prenosa [ se signalizira kao znak ili iskače
kao cela strana na informacionom
centru za vozača kada je potrebno
prebacivanje u veću brzinu zbog
štednje goriva.
EcoFlex pomoćnik pri vožnji 3 98.
Servoupravljač
c svetli žutom bojom.
Svetli kada se servo upravljanje smanji
Servo upravljanje je smanjeno zbog
pregrevanja sistema. Kontrolna
lampica se gasi kada se sistem
ohladi.

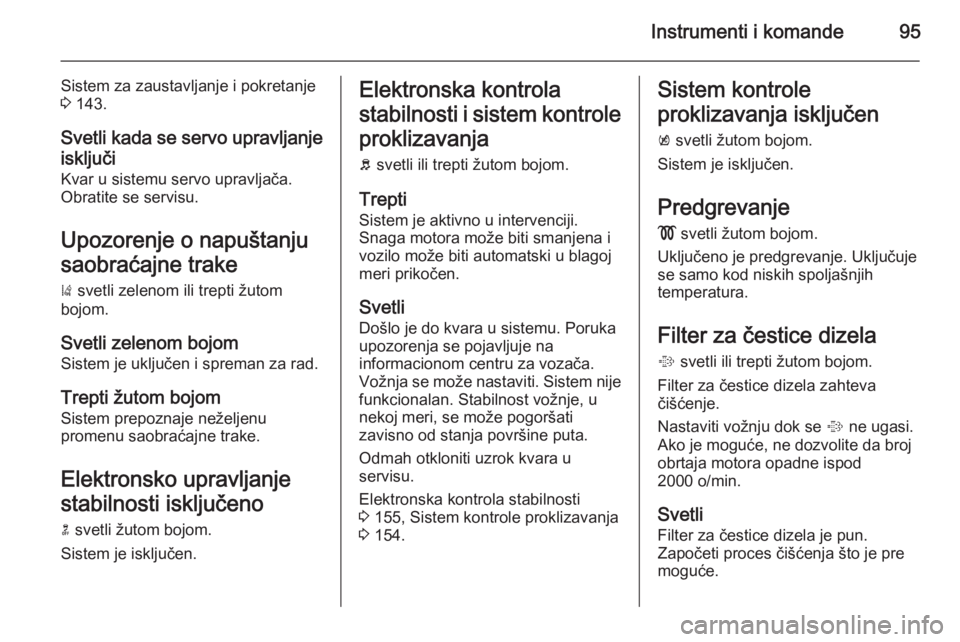

Instrumenti i komande95
Sistem za zaustavljanje i pokretanje
3 143.
Svetli kada se servo upravljanje isključi
Kvar u sistemu servo upravljača.
Obratite se servisu.
Upozorenje o napuštanju
saobraćajne trake
) svetli zelenom ili trepti žutom
bojom.
Svetli zelenom bojom
Sistem je uključen i spreman za rad.
Trepti žutom bojom Sistem prepoznaje neželjenu
promenu saobraćajne trake.
Elektronsko upravljanje
stabilnosti isključeno n svetli žutom bojom.
Sistem je isključen.Elektronska kontrola
stabilnosti i sistem kontrole proklizavanjab svetli ili trepti žutom bojom.
Trepti
Sistem je aktivno u intervenciji.
Snaga motora može biti smanjena i
vozilo može biti automatski u blagoj
meri prikočen.
Svetli
Došlo je do kvara u sistemu. Poruka
upozorenja se pojavljuje na
informacionom centru za vozača.
Vožnja se može nastaviti. Sistem nije funkcionalan. Stabilnost vožnje, u
nekoj meri, se može pogoršati
zavisno od stanja površine puta.
Odmah otkloniti uzrok kvara u
servisu.
Elektronska kontrola stabilnosti
3 155, Sistem kontrole proklizavanja
3 154.Sistem kontrole
proklizavanja isključen k svetli žutom bojom.
Sistem je isključen.
Predgrevanje ! svetli žutom bojom.
Uključeno je predgrevanje. Uključuje
se samo kod niskih spoljašnjih
temperatura.
Filter za čestice dizela % svetli ili trepti žutom bojom.
Filter za čestice dizela zahteva
čišćenje.
Nastaviti vožnju dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj
obrtaja motora opadne ispod
2000 o/min.
Svetli Filter za čestice dizela je pun.
Započeti proces čišćenja što je pre
moguće.

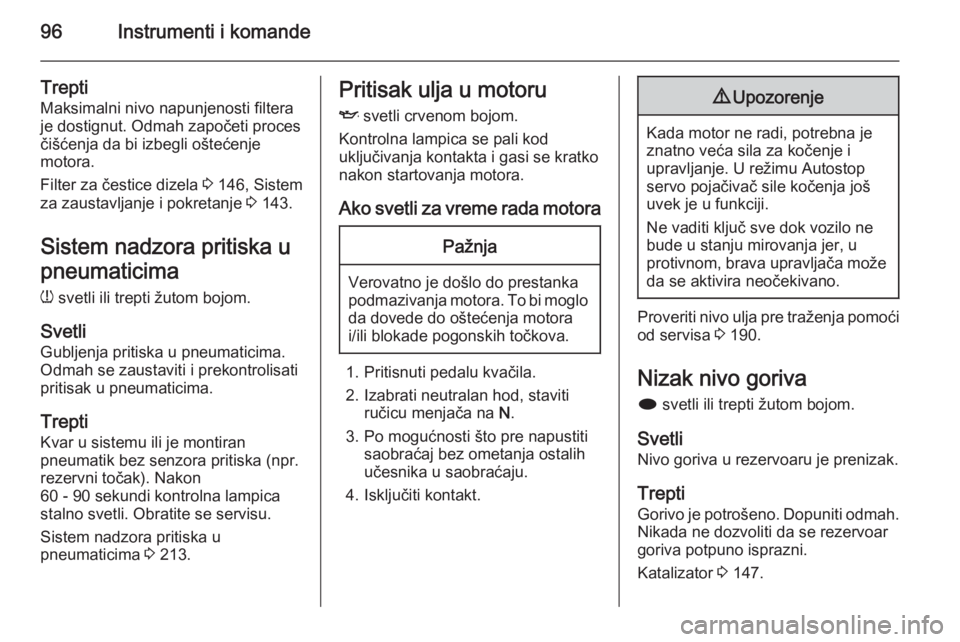

96Instrumenti i komande
Trepti
Maksimalni nivo napunjenosti filtera
je dostignut. Odmah započeti proces
čišćenja da bi izbegli oštećenje
motora.
Filter za čestice dizela 3 146, Sistem
za zaustavljanje i pokretanje 3 143.
Sistem nadzora pritiska u
pneumaticima
w svetli ili trepti žutom bojom.
Svetli Gubljenja pritiska u pneumaticima.
Odmah se zaustaviti i prekontrolisati
pritisak u pneumaticima.
Trepti
Kvar u sistemu ili je montiran
pneumatik bez senzora pritiska (npr.
rezervni točak). Nakon
60 - 90 sekundi kontrolna lampica
stalno svetli. Obratite se servisu.
Sistem nadzora pritiska u
pneumaticima 3 213.Pritisak ulja u motoru
I svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motoraPažnja
Verovatno je došlo do prestanka
podmazivanja motora. To bi moglo da dovede do oštećenja motora
i/ili blokade pogonskih točkova.
1. Pritisnuti pedalu kvačila.
2. Izabrati neutralan hod, staviti ručicu menjača na N.
3. Po mogućnosti što pre napustiti saobraćaj bez ometanja ostalih
učesnika u saobraćaju.
4. Isključiti kontakt.
9 Upozorenje
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje. U režimu Autostop
servo pojačivač sile kočenja još
uvek je u funkciji.
Ne vaditi ključ sve dok vozilo ne
bude u stanju mirovanja jer, u
protivnom, brava upravljača može da se aktivira neočekivano.
Proveriti nivo ulja pre traženja pomoći
od servisa 3 190.
Nizak nivo goriva i svetli ili trepti žutom bojom.
Svetli Nivo goriva u rezervoaru je prenizak.
Trepti
Gorivo je potrošeno. Dopuniti odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Katalizator 3 147.

Instrumenti i komande97
Odzračivanje sistema dizel goriva
3 195.
Imobilajzer
d trepti žutom bojom.
Nastao je kvar u sistemu imobilajzera. Motor se ne može startovati.
Spoljašnje osvetljenje
8 svetli zelenom bojom.
Uključena su spoljašnja svetla
3 116.
Dugo svetlo C svetli plavom bojom.
Svetli zeleno kada je dugo svetlo
uključeno ili tokom svetlosnog signala (ablenda) prednjih svetala 3 118, ili
kada je dugo svetlo uključeno uz
pomoć dugim svetlima ili inteligentno
određivanje dometa svetala 3 120.
Pomoć dugim svetlima l svetli zelenom bojom.Aktivirana je pomoć dugim svetlima ili
inteligentno određivanje dometa
svetala 3 118, 3 120.
Adaptivno prednje
osvetljavanje
f svetli ili trepti žutom bojom.
Svetli
Kvar u sistemu.
Potražiti pomoć servisne radionice.
Trepti
Sistem prekopčava na simetrično
oboreno svetlo.
Kontrolna lampica f trepti oko
4 sekunde nakon uključivanja
kontakta kao podsetnik da je sistem
prekopčan 3 119.
Automatska regulacija svetla 3 117.
Svetla za maglu > svetli zelenom bojom.
Uključena su prednja svetla za maglu
3 124.Zadnje svetlo za maglu
r svetli žutom bojom.
Zadnje svetlo za maglu je uključeno
3 125.
Tempomat
m svetli belom ili zelenom bojom.
Svetli belom bojom
Sistem je uključen.
Svetli zelenom bojom
Tempomat je aktivan.
Tempomat 3 158.
Detektovano vozilo ispred
A svetli zelenom bojom.
U istoj saobraćajnoj traci detektovano je vozilo ispred.
Upozorenje o čeonom sudaru 3 162.

98Instrumenti i komandeOtvorena vratah se signalizira kao znak na
informacionom centru za vozača kada su otvorena vrata ili poklopac
prtljažnika.Informacioni displeji
Informacioni centar za
vozača
Informacioni centar za vozača (DIC)
se nalazi na instrument tabli između
brzinomera i obrtomera.
Na ekranu se mogu prikazati sledeći
glavni meniji i mogu biti izabrani
pritiskanjem dugmeta MENU na ručici
pokazivača pravca. Simboli menija su označeni u gornjem redu displeja:■ Vehicle Information Menu
(Informacioni meni vozila) X
■ Trip/Fuel Information Menu
(Informacioni meni Put/Gorivo) W
■ ECO Information Menu
(Informacioni meni ECO) s
Neke prikazane funkcije se razlikuju kada se vozilo kreće ili miruje. Neke
funkcije mogu da se koriste samo
kada se vozilo kreće.
Personalizacija vozila 3 107.
Memorisana podešavanja 3 22.
Biranje menija i funkcija Meniaplikacije i funkcije se mogu
birati dugmadima na ručici
pokazivača pravca.
