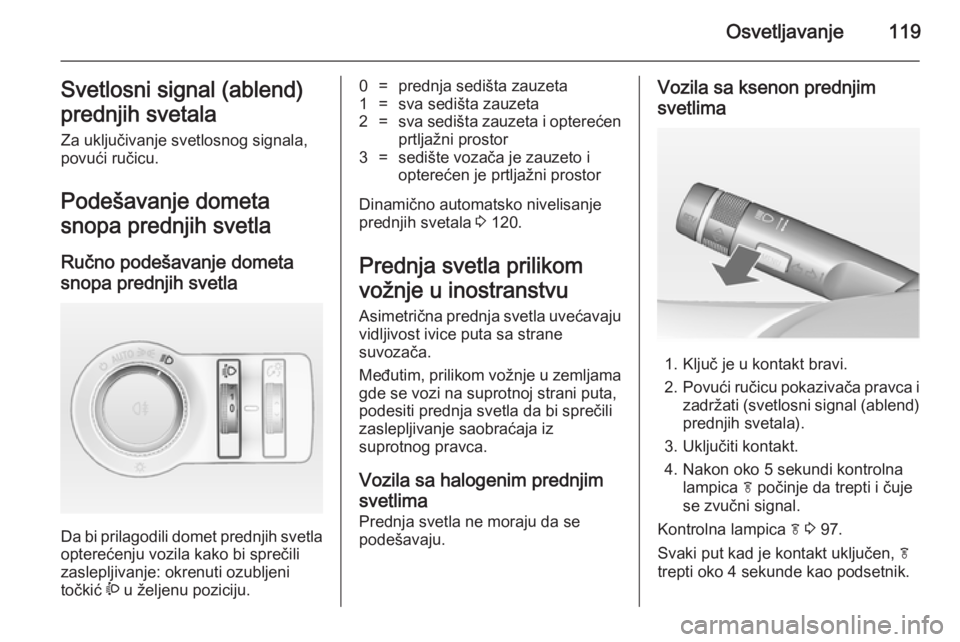

Osvetljavanje119Svetlosni signal (ablend)
prednjih svetala Za uključivanje svetlosnog signala,
povući ručicu.
Podešavanje dometa
snopa prednjih svetla
Ručno podešavanje dometasnopa prednjih svetla
Da bi prilagodili domet prednjih svetla
opterećenju vozila kako bi sprečili
zaslepljivanje: okrenuti ozubljeni
točkić ? u željenu poziciju.
0=prednja sedišta zauzeta1=sva sedišta zauzeta2=sva sedišta zauzeta i opterećen
prtljažni prostor3=sedište vozača je zauzeto i
opterećen je prtljažni prostor
Dinamično automatsko nivelisanje
prednjih svetala 3 120.
Prednja svetla prilikom
vožnje u inostranstvu
Asimetrična prednja svetla uvećavaju
vidljivost ivice puta sa strane
suvozača.
Međutim, prilikom vožnje u zemljama
gde se vozi na suprotnoj strani puta,
podesiti prednja svetla da bi sprečili
zaslepljivanje saobraćaja iz
suprotnog pravca.
Vozila sa halogenim prednjimsvetlima
Prednja svetla ne moraju da se
podešavaju.
Vozila sa ksenon prednjim
svetlima
1. Ključ je u kontakt bravi.
2. Povući ručicu pokazivača pravca i
zadržati (svetlosni signal (ablend)
prednjih svetala).
3. Uključiti kontakt.
4. Nakon oko 5 sekundi kontrolna lampica f počinje da trepti i čuje
se zvučni signal.
Kontrolna lampica f 3 97.
Svaki put kad je kontakt uključen, f
trepti oko 4 sekunde kao podsetnik.

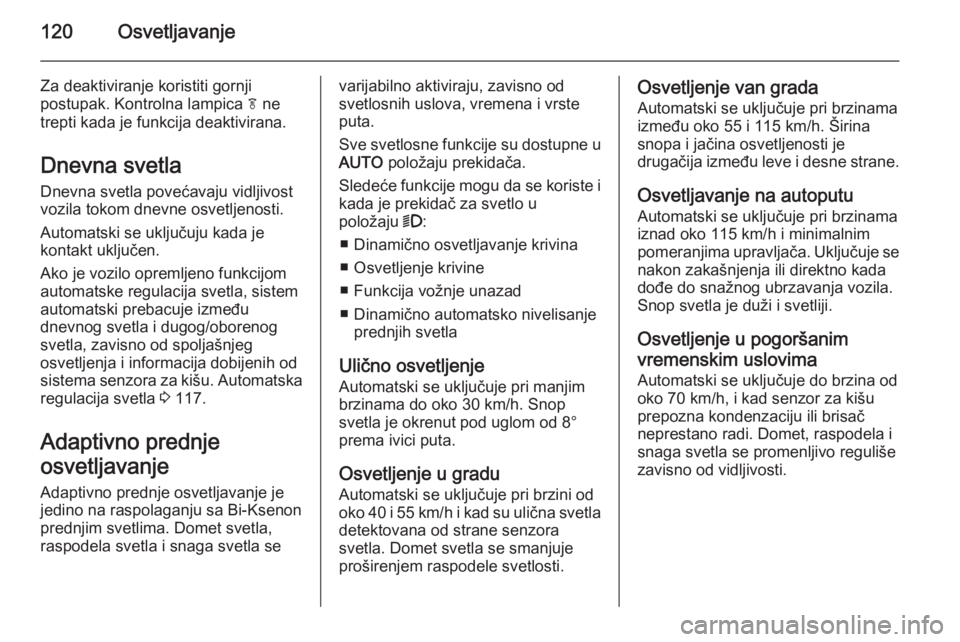

120Osvetljavanje
Za deaktiviranje koristiti gornji
postupak. Kontrolna lampica f ne
trepti kada je funkcija deaktivirana.
Dnevna svetla
Dnevna svetla povećavaju vidljivost
vozila tokom dnevne osvetljenosti.
Automatski se uključuju kada je
kontakt uključen.
Ako je vozilo opremljeno funkcijom
automatske regulacija svetla, sistem
automatski prebacuje između
dnevnog svetla i dugog/oborenog
svetla, zavisno od spoljašnjeg
osvetljenja i informacija dobijenih od
sistema senzora za kišu. Automatska regulacija svetla 3 117.
Adaptivno prednje
osvetljavanje
Adaptivno prednje osvetljavanje je
jedino na raspolaganju sa Bi-Ksenon
prednjim svetlima. Domet svetla,
raspodela svetla i snaga svetla sevarijabilno aktiviraju, zavisno od
svetlosnih uslova, vremena i vrste
puta.
Sve svetlosne funkcije su dostupne u AUTO položaju prekidača.
Sledeće funkcije mogu da se koriste i kada je prekidač za svetlo u
položaju 9:
■ Dinamično osvetljavanje krivina
■ Osvetljenje krivine
■ Funkcija vožnje unazad
■ Dinamično automatsko nivelisanje prednjih svetla
Ulično osvetljenje
Automatski se uključuje pri manjim
brzinama do oko 30 km/h. Snop
svetla je okrenut pod uglom od 8° prema ivici puta.
Osvetljenje u gradu
Automatski se uključuje pri brzini od
oko 40 i 55 km/h i kad su ulična svetla detektovana od strane senzora
svetla. Domet svetla se smanjuje
proširenjem raspodele svetlosti.Osvetljenje van grada
Automatski se uključuje pri brzinama
između oko 55 i 115 km/h. Širina
snopa i jačina osvetljenosti je
drugačija između leve i desne strane.
Osvetljavanje na autoputu
Automatski se uključuje pri brzinama
iznad oko 115 km/h i minimalnim
pomeranjima upravljača. Uključuje se
nakon zakašnjenja ili direktno kada
dođe do snažnog ubrzavanja vozila.
Snop svetla je duži i svetliji.
Osvetljenje u pogoršanim
vremenskim uslovima
Automatski se uključuje do brzina od
oko 70 km/h, i kad senzor za kišu
prepozna kondenzaciju ili brisač
neprestano radi. Domet, raspodela i
snaga svetla se promenljivo reguliše
zavisno od vidljivosti.

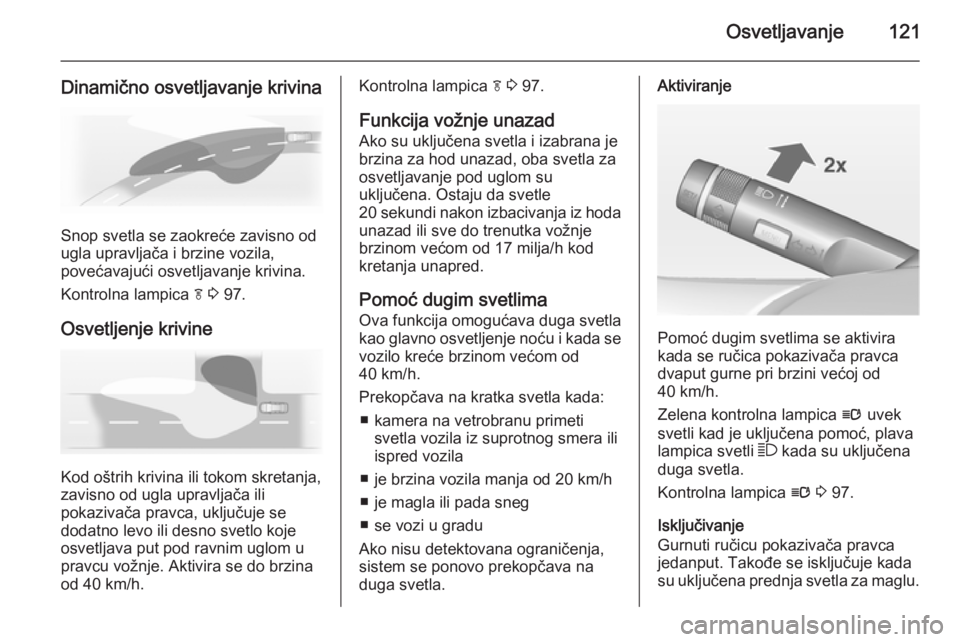

Osvetljavanje121
Dinamično osvetljavanje krivina
Snop svetla se zaokreće zavisno od
ugla upravljača i brzine vozila,
povećavajući osvetljavanje krivina.
Kontrolna lampica f 3 97.
Osvetljenje krivine
Kod oštrih krivina ili tokom skretanja,
zavisno od ugla upravljača ili
pokazivača pravca, uključuje se
dodatno levo ili desno svetlo koje
osvetljava put pod ravnim uglom u
pravcu vožnje. Aktivira se do brzina
od 40 km/h.
Kontrolna lampica f 3 97.
Funkcija vožnje unazad
Ako su uključena svetla i izabrana je
brzina za hod unazad, oba svetla za
osvetljavanje pod uglom su
uključena. Ostaju da svetle
20 sekundi nakon izbacivanja iz hoda unazad ili sve do trenutka vožnje
brzinom većom od 17 milja/h kod
kretanja unapred.
Pomoć dugim svetlima
Ova funkcija omogućava duga svetla
kao glavno osvetljenje noću i kada se vozilo kreće brzinom većom od
40 km/h.
Prekopčava na kratka svetla kada: ■ kamera na vetrobranu primeti svetla vozila iz suprotnog smera ili
ispred vozila
■ je brzina vozila manja od 20 km/h ■ je magla ili pada sneg
■ se vozi u gradu
Ako nisu detektovana ograničenja, sistem se ponovo prekopčava na
duga svetla.Aktiviranje
Pomoć dugim svetlima se aktivira
kada se ručica pokazivača pravca
dvaput gurne pri brzini većoj od
40 km/h.
Zelena kontrolna lampica l uvek
svetli kad je uključena pomoć, plava lampica svetli 7 kada su uključena
duga svetla.
Kontrolna lampica l 3 97.
Isključivanje
Gurnuti ručicu pokazivača pravca
jedanput. Takođe se isključuje kada
su uključena prednja svetla za maglu.

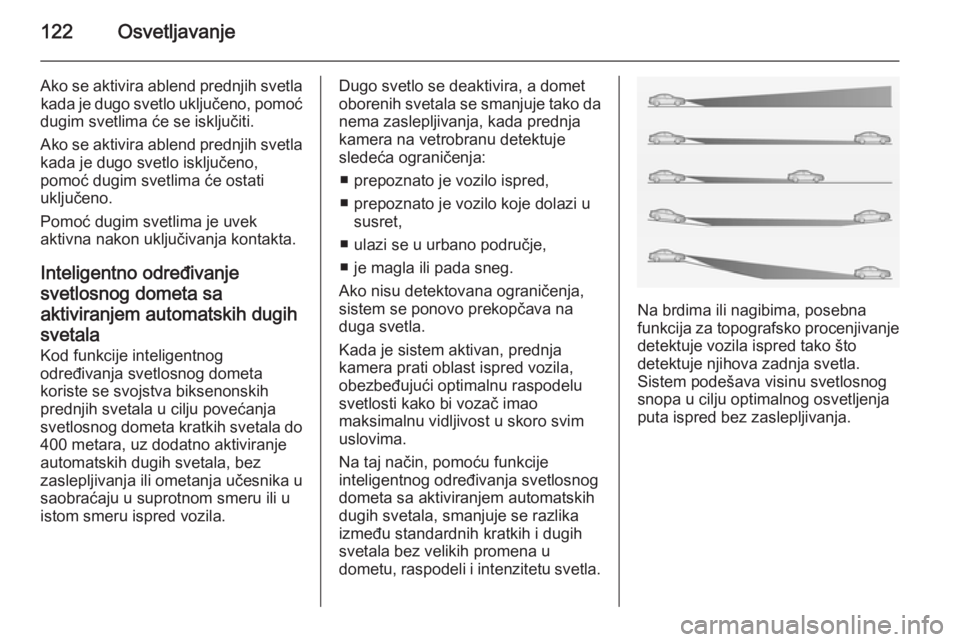

122Osvetljavanje
Ako se aktivira ablend prednjih svetlakada je dugo svetlo uključeno, pomoć
dugim svetlima će se isključiti.
Ako se aktivira ablend prednjih svetla
kada je dugo svetlo isključeno,
pomoć dugim svetlima će ostati
uključeno.
Pomoć dugim svetlima je uvek
aktivna nakon uključivanja kontakta.
Inteligentno određivanjesvetlosnog dometa sa
aktiviranjem automatskih dugih svetala
Kod funkcije inteligentnog određivanja svetlosnog dometa
koriste se svojstva biksenonskih
prednjih svetala u cilju povećanja
svetlosnog dometa kratkih svetala do 400 metara, uz dodatno aktiviranje
automatskih dugih svetala, bez
zaslepljivanja ili ometanja učesnika u
saobraćaju u suprotnom smeru ili u
istom smeru ispred vozila.Dugo svetlo se deaktivira, a domet
oborenih svetala se smanjuje tako da
nema zaslepljivanja, kada prednja
kamera na vetrobranu detektuje
sledeća ograničenja:
■ prepoznato je vozilo ispred,
■ prepoznato je vozilo koje dolazi u susret,
■ ulazi se u urbano područje, ■ je magla ili pada sneg.
Ako nisu detektovana ograničenja,
sistem se ponovo prekopčava na
duga svetla.
Kada je sistem aktivan, prednja
kamera prati oblast ispred vozila,
obezbeđujući optimalnu raspodelu
svetlosti kako bi vozač imao
maksimalnu vidljivost u skoro svim
uslovima.
Na taj način, pomoću funkcije
inteligentnog određivanja svetlosnog
dometa sa aktiviranjem automatskih
dugih svetala, smanjuje se razlika između standardnih kratkih i dugihsvetala bez velikih promena u
dometu, raspodeli i intenzitetu svetla.
Na brdima ili nagibima, posebna
funkcija za topografsko procenjivanje
detektuje vozila ispred tako što
detektuje njihova zadnja svetla.
Sistem podešava visinu svetlosnog
snopa u cilju optimalnog osvetljenja
puta ispred bez zaslepljivanja.

Osvetljavanje123
Aktiviranje
Inteligentno određivanje svetlosnog
dometa i automatsko aktiviranje
dugih svetala zajedno se uključuju
dvostrukim pritiskom ručice
pokazivača pravca. Mogu se uključiti
sa uključenim kontaktom.
Automatsko aktiviranje dugih svetala
radi pri brzinama većim od 40 km/h i
deaktivira se pri brzinama ispod
20 km/h. Inteligentno određivanje
svetlosnog dometa radi iznad
55 km/h.
Zelena kontrolna lampica l
neprekidno svetli kad je funkcija
uključena, plava lampica 7 svetli
kada se automatski uključe duga
svetla.
Isključivanje
Gurnuti ručicu pokazivača pravca
jedanput. Takođe se isključuje kada
su uključena prednja svetla za maglu.
Dinamično automatsko nivelisanje prednjih svetla Za sprečavanje zaslepljivanja od
dolazećeg vozila, nivelisanje prednjih
svetla se automatski podešava
zasnovano na merenim
informacijama o naginjanju prednje i
zadnje osovine, ubrzavanju ili
usporavanju i brzine vozila.Kvar na sistemu adaptivnih
prednjih svetla Kada sistem otkrije kvar na sistemu
adaptivnih prednjih svetla, sistem se
prebacuje na programirani položaj
neispravnosti da bi izbegao
zaslepljivanje saobraćaja iz
suprotnog pravca. Ako ovo nije
moguće, dotično prednje svetlo će se automatski isključiti. U svim ostalim
slučajevima jedno prednje svetlo će
ostati uključeno. Upozorenje se
prikazuje na informacionom centru
vozača.

124OsvetljavanjeTrepćuća svetla
upozorenja (sva četiri
pokazivača pravca)
Rade pomoću ¨ dugmeta.
U slučaju nesreće sa naduvavanjem
vazdušnog jastuka, trepćuća svetla
upozorenja se automatski uključuju.
Signalni uređaj za
skretanje i menjanje
saobraćajne trakeručica
prema
gore=desni pokazivač
pravcaručica
prema
dole=levi pokazivač pravca
Ako je ručica pomerena preko
osećaja otpora, pokazivač pravca
ostaje uključen. Kada se upravljač
vrati u prvobitan položaj, pokazivač
pravca se automatski isključuje.
Za tri treptanja, npr. za promenu
saobraćajne trake, pritisnuti ručicu do
otpora i otpustiti.
Kada je priključena prikolica,
pokazivač pravca trepće šest puta
kada ručicu pritiskate sve dok ne
osetite otpor, a zatim je otpustite.
Pomeriti ručicu do osećaja otpora i
zadržati za duže treptanje.
Za ručno isključivanje pokazivača
pravca, blago pomeriti ručicu u
prvobitan položaj.
Prednja svetla za maglu
Rade pomoću > dugmeta.

Osvetljavanje125
Prekidač svetla u položaju AUTO:
uključivanjem prednjih svetla za
maglu će se automatski uključiti i
prednja svetla.
Zadnja svetla za maglu
Rade pomoću r dugmeta.
Prekidač svetla u položaju AUTO:
uključivanjem zadnjih svetla za maglu će se automatski uključiti i prednja
svetla.
Prekidač svetla u položaju 8: zadnje
svetlo za maglu se jedino može uključiti zajedno sa prednjim svetlima za maglu.
Zadnja svetla vozila za maglu se
isključuju prilikom vuče.
Parkirna svetla (pozicionasvetla)
Prilikom parkiranja vozila, parkirna
svetla na jednoj strani se mogu
uključiti:
1. Isključiti kontakt.
2. Pomeriti ručicu pokazivača pravca skroz gore (desno
poziciono svetlo) ili prema dole
(levo poziciono svetlo).
Potvrđen signalom i odgovarajućom
kontrolnom lampicom pokazivača
pravca.
Svetla za vožnju unazad Svetlo za vožnju unazad se uključuje
kad je uključen kontakt i izabran hod
unazad.
Zamagljeni poklopci svetla Unutrašnjost kućišta svetla se možezamagliti na kratko, u lošim, vlažnim i hladnim vremenskim uslovima, usledjake kiše ili nakon pranja.
Zamagljenost nestaje sama od sebe;
da bi to ubrzali, uključiti prednja
svetla.

126OsvetljavanjeUnutrašnje osvetljenjePrekidač osvetljenja
instrument table
Jačina osvetljavanja sledećih svetla
se može podešavati kada su
spoljašnja svetla uključena:
■ Osvetljenje instrument table
■ Okolno svetlo,
■ Plafonsko svetlo,
■ Info-Displej
■ Osvetljeni prekidači i elementi upravljanja
Okrenuti pritisni točkić A i držati dok
se ne dostigne željeno osvetljenje.
Na vozilima sa svetlosnim senzorom, osvetljenje se može podesiti samo
kada su spoljašnja svetla uključena i
svetlosni senzor detektuje noćne
uslove.
Osvetljavanje kabine
Za vreme ulaska i izlaska iz vozila,
prednje i srednje svetlo kabine se
automatski pali a zatim se za
zadrškom gasi.
Napomena
U slučaju nesreće sa naduvavanjem
vazdušnog jastuka, svetla kabine se automatski pale.Prednje svetlo u kabine
Rad prekidača na prevagu:
w=automatsko
uključivanje i
isključivanjepritisnuti u=uključenopritisnuti v=isključeno
Plafonsko svetlo
Spot svetlo u sklopu unutrašnjeg
osvetljenja se pali kada su prednja
svetla uključena.

Osvetljavanje127
Okolno svetloOkolno svetlo se sastoji od indirektnih
svetala na vratima i oko ručice
menjača.
Okolno svetlo se može prigušiti
točkićem A zajedno sa osvetljenjem
instrument table 3 126.
Takođe se aktivira sa svetlom za ulazak u vozilo 3 127 i svetlom
prilikom izlaska 3 128.
Svetla za čitanje
Uključuje se dugmetom s i t za
svetla kabine.
Svetla na zaštitnim
lamelama od sunca
Svetli kada je poklopac otvoren.Karakteristike
osvetljenja
Svetla za ulazak u vozilo Osvetljavanje prilikom prilaza
Sledeća svetla nakratko se uključuju
otključavanjem vozila daljinskim
upravljačem:
■ prednja svetla,
■ zadnja svetla,
■ svetla za vožnju unazad,
■ svetlo registarske tablice,
■ svetlo instrument table,
■ osvetljavanje kabine,
■ prigušeno osvetljenje.
Neke funkcije rade samo u mraku i
olakšavaju lociranje vozila.
Osvetljenje se odmah isključuje kada je kontakt ključ okrenut na položaj 1
3 141.
Sledeća svetla će se dodatno uključiti
kada se otvore vrata vozača:
■ svi prekidači,
■ informacioni centar za vozača,

128Osvetljavanje
■ svetla džepova vrata,
■ svetla konzole.
Uključivanje, isključivanje i trajanje ove funkcije može se promeniti na
informacionom displeju.
Personalizacija vozila 3 107.
Podešavanja se mogu memorisati u
ključ koji se koristi 3 22.
Svetlo prilikom izlaska
Sledeća svetla će se upaliti ako se
ključ izvuče iz kontakt brave:
■ Osvetljavanje kabine
■ Svetlo na instrument tabli (samo kada je mrak)
■ Svetla vrata i konzole
■ Prigušeno osvetljenje
Automatski se isključuju nakon
određene zadrške i ponovo će se
aktivirati ako se otvore vrata vozača.
Prednja svetla, zadnja svetla, svetla
hoda unazad i svetla registarske
tablice osvetljavaju okolni prostor sa
podesivim vremenom nakon
napuštanja vozila.Osvetljenje staze
Prednja svetla, zadnja svetla, svetla
hoda unazad i svetla registarske
tablice osvetljavaju okolni prostor sa
podesivim vremenom nakon
napuštanja vozila.
Uključivanje
1. Isključiti kontakt
2. Izvaditi ključ iz brave
3. Otvoriti vozačeva vrata
4. Povući ručicu pokazivača pravca
5. Zatvoriti vozačeva vrata
Ako vozačeva vrata nisu zatvorena, svetla se isključuju nakon
dva minuta.
Osvetljenje napuštanja vozila se
isključuje odmah ako se ručica
pokazivača pravca povuče, dok su
vrata vozača otvorena.
Uključivanje, isključivanje i trajanje
ove funkcije može se promeniti na
informacionom displeju.
Personalizacija vozila 3 107.
Podešavanja se mogu memorisati u
ključ koji se koristi 3 22.
Zaštita akumulatora od
pražnjenja
Funkcija stanja napunjenosti akumulatora vozila Funkcija garantuje visok vek trajanja
akumulatora vozila preko generatora
sa kontrolisanim naponom i
optimalnom raspodelom snage.
