OPEL CASCADA 2015.5 Betriebsanleitung (in German)

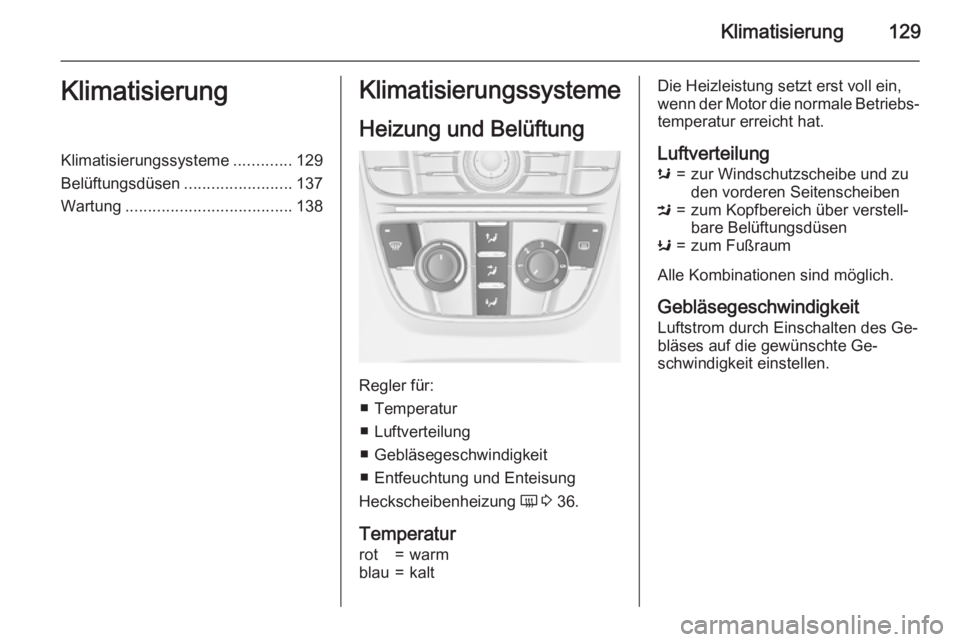

Klimatisierung129KlimatisierungKlimatisierungssysteme.............129
Belüftungsdüsen ........................137
Wartung ..................................... 138Klimatisierungssysteme
Heizung und Belüftung
Regler für: ■ Temperatur
■ Luftverteilung
■ Gebläsegeschwindigkeit
■ Entfeuchtung und Enteisung
Heckscheibenheizung Ü 3 36.
Temperatur
rot=warmblau=kaltDie Heizleistung setzt erst voll ein,
wenn der Motor die normale Betriebs‐
temperatur erreicht hat.
Luftverteilungs=zur Windschutzscheibe und zu
den vorderen SeitenscheibenM=zum Kopfbereich über verstell‐
bare BelüftungsdüsenK=zum Fußraum
Alle Kombinationen sind möglich.
Gebläsegeschwindigkeit
Luftstrom durch Einschalten des Ge‐
bläses auf die gewünschte Ge‐
schwindigkeit einstellen.

130Klimatisierung

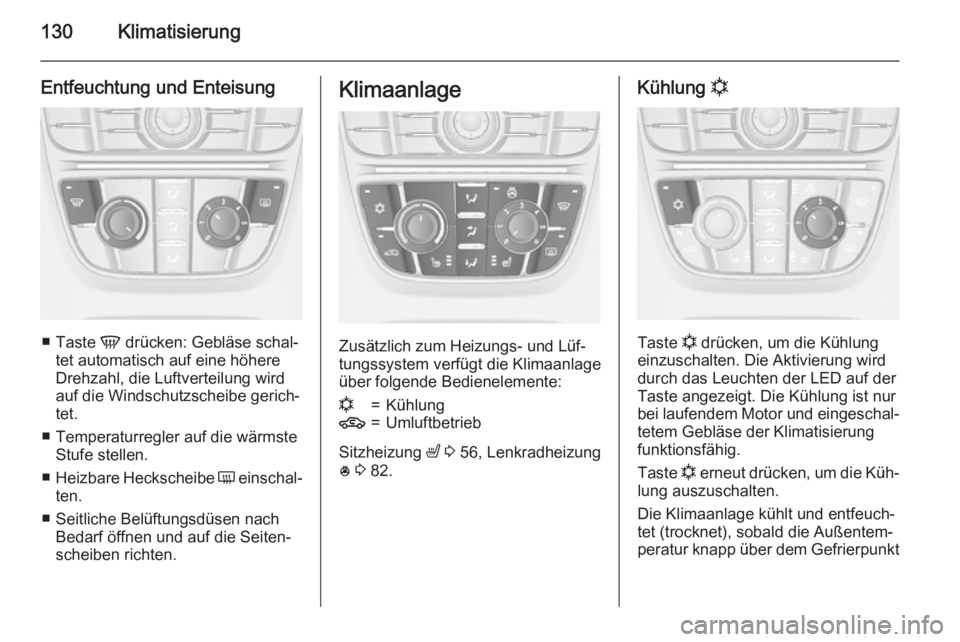

Entfeuchtung und Enteisung
■Taste V drücken: Gebläse schal‐
tet automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe gerich‐
tet.
■ Temperaturregler auf die wärmste Stufe stellen.
■ Heizbare Heckscheibe Ü einschal‐
ten.
■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Klimaanlage
Zusätzlich zum Heizungs- und Lüf‐
tungssystem verfügt die Klimaanlage
über folgende Bedienelemente:
n=Kühlung4=Umluftbetrieb
Sitzheizung ß 3 56, Lenkradheizung
* 3 82.
Kühlung n
Taste
n drücken, um die Kühlung
einzuschalten. Die Aktivierung wird
durch das Leuchten der LED auf der
Taste angezeigt. Die Kühlung ist nur
bei laufendem Motor und eingeschal‐ tetem Gebläse der Klimatisierung
funktionsfähig.
Taste n erneut drücken, um die Küh‐
lung auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet), sobald die Außentem‐
peratur knapp über dem Gefrierpunkt

Klimatisierung131

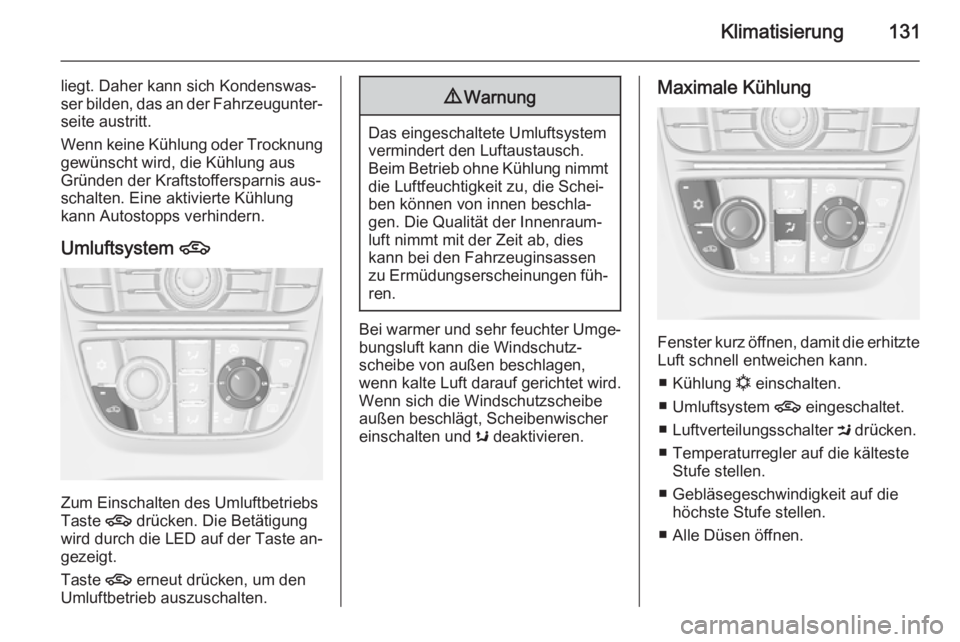

liegt. Daher kann sich Kondenswas‐
ser bilden, das an der Fahrzeugunter‐
seite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten. Eine aktivierte Kühlung
kann Autostopps verhindern.
Umluftsystem 4
Zum Einschalten des Umluftbetriebs
Taste 4 drücken. Die Betätigung
wird durch die LED auf der Taste an‐
gezeigt.
Taste 4 erneut drücken, um den
Umluftbetrieb auszuschalten.
9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen füh‐
ren.
Bei warmer und sehr feuchter Umge‐ bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn kalte Luft darauf gerichtet wird.
Wenn sich die Windschutzscheibe außen beschlägt, Scheibenwischer
einschalten und s deaktivieren.
Maximale Kühlung
Fenster kurz öffnen, damit die erhitzte
Luft schnell entweichen kann.
■ Kühlung n einschalten.
■ Umluftsystem 4 eingeschaltet.
■ Luftverteilungsschalter M drücken.
■ Temperaturregler auf die kälteste Stufe stellen.
■ Gebläsegeschwindigkeit auf die höchste Stufe stellen.
■ Alle Düsen öffnen.

132Klimatisierung

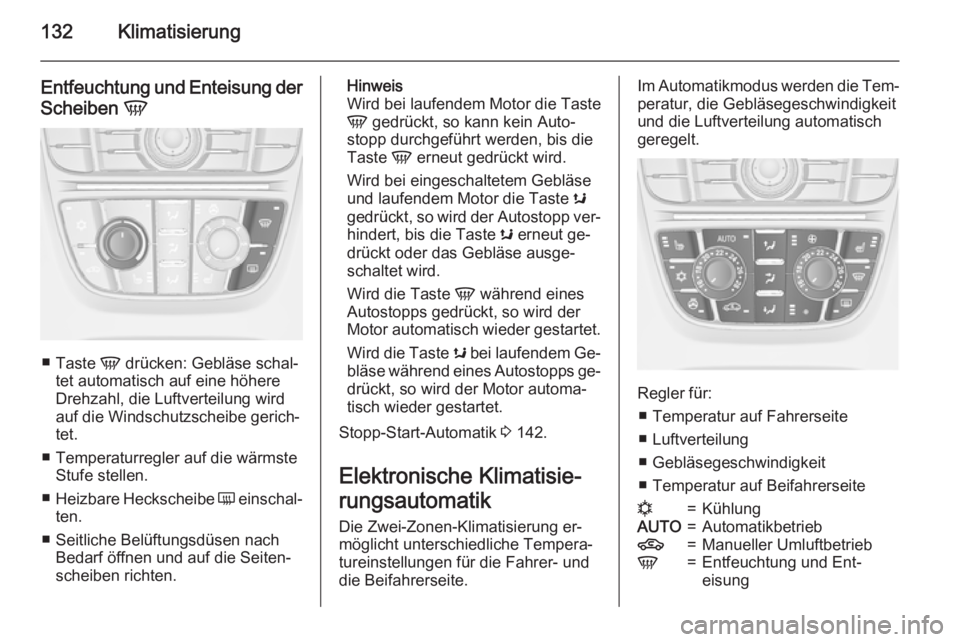

Entfeuchtung und Enteisung der
Scheiben V
■
Taste V drücken: Gebläse schal‐
tet automatisch auf eine höhere
Drehzahl, die Luftverteilung wird
auf die Windschutzscheibe gerich‐
tet.
■ Temperaturregler auf die wärmste Stufe stellen.
■ Heizbare Heckscheibe Ü einschal‐
ten.
■ Seitliche Belüftungsdüsen nach Bedarf öffnen und auf die Seiten‐
scheiben richten.
Hinweis
Wird bei laufendem Motor die Taste
V gedrückt, so kann kein Auto‐
stopp durchgeführt werden, bis die
Taste V erneut gedrückt wird.
Wird bei eingeschaltetem Gebläse
und laufendem Motor die Taste s
gedrückt, so wird der Autostopp ver‐ hindert, bis die Taste s erneut ge‐
drückt oder das Gebläse ausge‐
schaltet wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Wird die Taste s bei laufendem Ge‐
bläse während eines Autostopps ge‐
drückt, so wird der Motor automa‐
tisch wieder gestartet.
Stopp-Start-Automatik 3 142.
Elektronische Klimatisie‐
rungsautomatik
Die Zwei-Zonen-Klimatisierung er‐
möglicht unterschiedliche Tempera‐
tureinstellungen für die Fahrer- und
die Beifahrerseite.Im Automatikmodus werden die Tem‐
peratur, die Gebläsegeschwindigkeit
und die Luftverteilung automatisch geregelt.
Regler für:
■ Temperatur auf Fahrerseite
■ Luftverteilung
■ Gebläsegeschwindigkeit
■ Temperatur auf Beifahrerseite
n=KühlungAUTO=Automatikbetrieb4=Manueller UmluftbetriebV=Entfeuchtung und Ent‐
eisung

Klimatisierung133

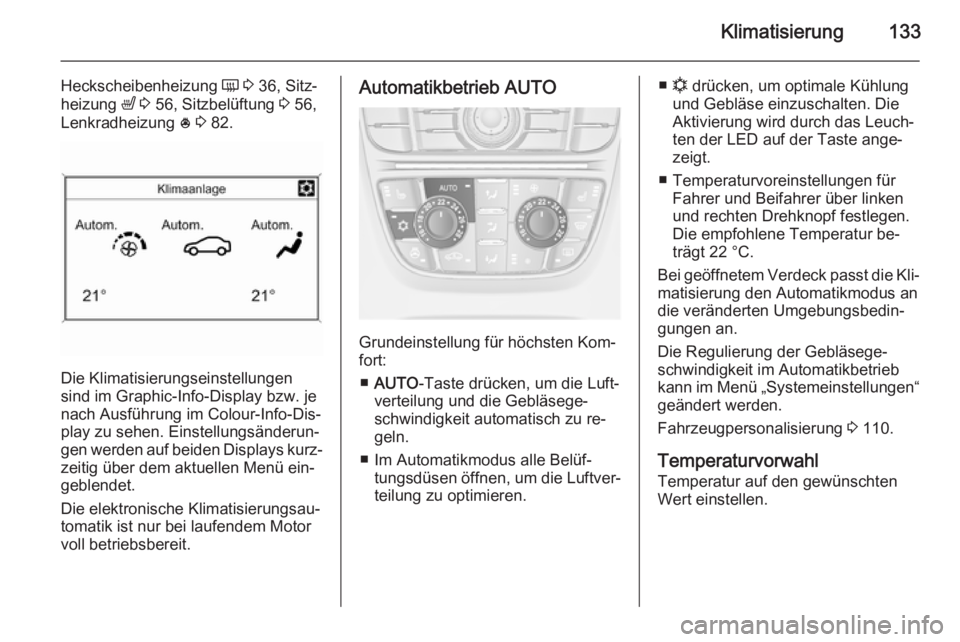

Heckscheibenheizung Ü 3 36, Sitz‐
heizung ß 3 56, Sitzbelüftung 3 56,
Lenkradheizung * 3 82.
Die Klimatisierungseinstellungen
sind im Graphic-Info-Display bzw. je
nach Ausführung im Colour-Info-Dis‐
play zu sehen. Einstellungsänderun‐
gen werden auf beiden Displays kurz‐ zeitig über dem aktuellen Menü ein‐
geblendet.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.
Automatikbetrieb AUTO
Grundeinstellung für höchsten Kom‐
fort:
■ AUTO -Taste drücken, um die Luft‐
verteilung und die Gebläsege‐
schwindigkeit automatisch zu re‐
geln.
■ Im Automatikmodus alle Belüf‐ tungsdüsen öffnen, um die Luftver‐
teilung zu optimieren.
■ n drücken, um optimale Kühlung
und Gebläse einzuschalten. Die
Aktivierung wird durch das Leuch‐
ten der LED auf der Taste ange‐
zeigt.
■ Temperaturvoreinstellungen für Fahrer und Beifahrer über linken
und rechten Drehknopf festlegen. Die empfohlene Temperatur be‐
trägt 22 °C.
Bei geöffnetem Verdeck passt die Kli‐
matisierung den Automatikmodus an
die veränderten Umgebungsbedin‐
gungen an.
Die Regulierung der Gebläsege‐
schwindigkeit im Automatikbetrieb
kann im Menü „Systemeinstellungen“ geändert werden.
Fahrzeugpersonalisierung 3 110.
Temperaturvorwahl Temperatur auf den gewünschten
Wert einstellen.

134Klimatisierung

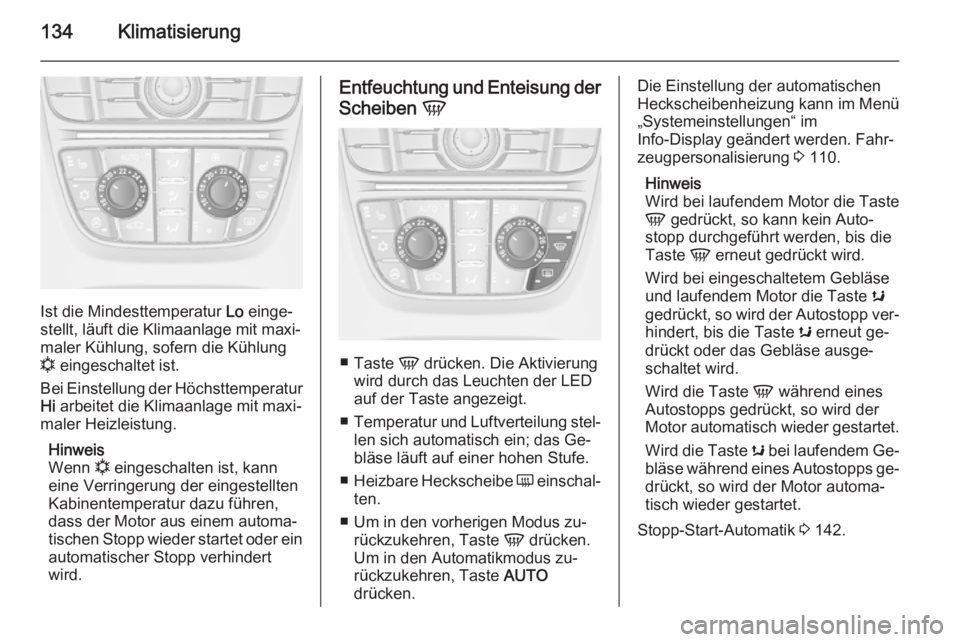

Ist die Mindesttemperatur Lo einge‐
stellt, läuft die Klimaanlage mit maxi‐
maler Kühlung, sofern die Kühlung
n eingeschaltet ist.
Bei Einstellung der Höchsttemperatur
Hi arbeitet die Klimaanlage mit maxi‐
maler Heizleistung.
Hinweis
Wenn n eingeschalten ist, kann
eine Verringerung der eingestellten
Kabinentemperatur dazu führen,
dass der Motor aus einem automa‐
tischen Stopp wieder startet oder ein
automatischer Stopp verhindert
wird.
Entfeuchtung und Enteisung der
Scheiben V
■
Taste V drücken. Die Aktivierung
wird durch das Leuchten der LED
auf der Taste angezeigt.
■ Temperatur und Luftverteilung stel‐
len sich automatisch ein; das Ge‐
bläse läuft auf einer hohen Stufe.
■ Heizbare Heckscheibe Ü einschal‐
ten.
■ Um in den vorherigen Modus zu‐ rückzukehren, Taste V drücken.
Um in den Automatikmodus zu‐
rückzukehren, Taste AUTO
drücken.
Die Einstellung der automatischen Heckscheibenheizung kann im Menü
„Systemeinstellungen“ im
Info-Display geändert werden. Fahr‐
zeugpersonalisierung 3 110.
Hinweis
Wird bei laufendem Motor die Taste
V gedrückt, so kann kein Auto‐
stopp durchgeführt werden, bis die
Taste V erneut gedrückt wird.
Wird bei eingeschaltetem Gebläse und laufendem Motor die Taste s
gedrückt, so wird der Autostopp ver‐
hindert, bis die Taste s erneut ge‐
drückt oder das Gebläse ausge‐ schaltet wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Wird die Taste s bei laufendem Ge‐
bläse während eines Autostopps ge‐
drückt, so wird der Motor automa‐
tisch wieder gestartet.
Stopp-Start-Automatik 3 142.

Klimatisierung135

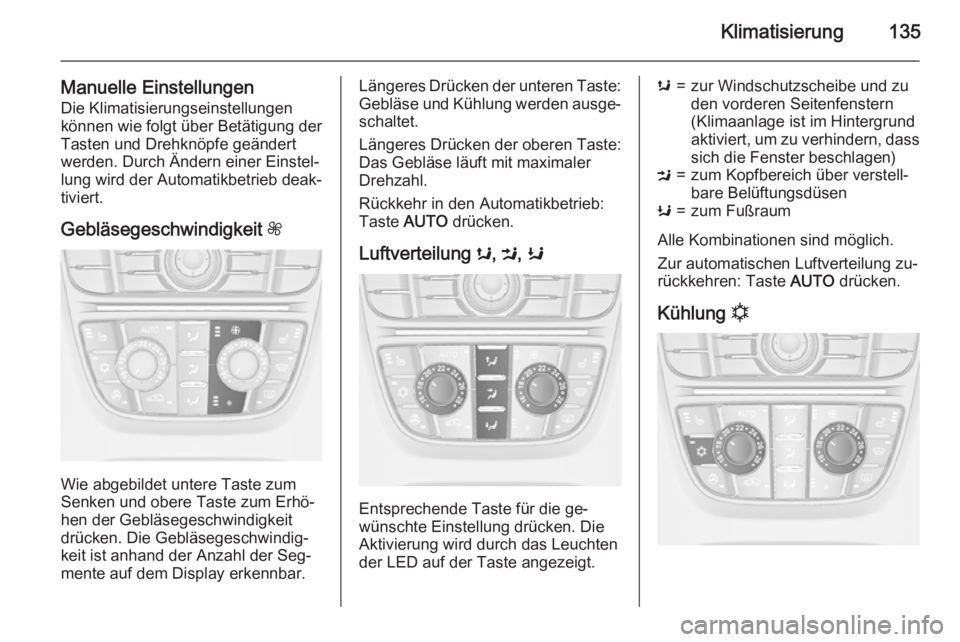

Manuelle EinstellungenDie Klimatisierungseinstellungen
können wie folgt über Betätigung der
Tasten und Drehknöpfe geändert
werden. Durch Ändern einer Einstel‐
lung wird der Automatikbetrieb deak‐
tiviert.
Gebläsegeschwindigkeit Z
Wie abgebildet untere Taste zum
Senken und obere Taste zum Erhö‐
hen der Gebläsegeschwindigkeit
drücken. Die Gebläsegeschwindig‐
keit ist anhand der Anzahl der Seg‐
mente auf dem Display erkennbar.
Längeres Drücken der unteren Taste: Gebläse und Kühlung werden ausge‐
schaltet.
Längeres Drücken der oberen Taste:
Das Gebläse läuft mit maximaler
Drehzahl.
Rückkehr in den Automatikbetrieb:
Taste AUTO drücken.
Luftverteilung s, M , K
Entsprechende Taste für die ge‐
wünschte Einstellung drücken. Die
Aktivierung wird durch das Leuchten
der LED auf der Taste angezeigt.
s=zur Windschutzscheibe und zu
den vorderen Seitenfenstern
(Klimaanlage ist im Hintergrund
aktiviert, um zu verhindern, dass sich die Fenster beschlagen)M=zum Kopfbereich über verstell‐
bare BelüftungsdüsenK=zum Fußraum
Alle Kombinationen sind möglich.
Zur automatischen Luftverteilung zu‐
rückkehren: Taste AUTO drücken.
Kühlung n

136Klimatisierung

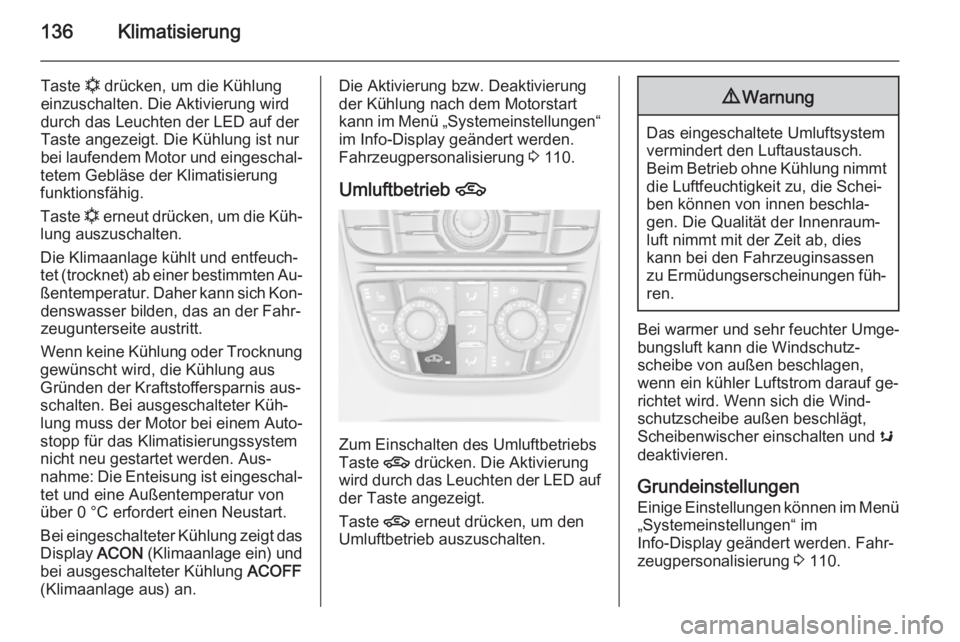

Taste n drücken, um die Kühlung
einzuschalten. Die Aktivierung wird
durch das Leuchten der LED auf der
Taste angezeigt. Die Kühlung ist nur
bei laufendem Motor und eingeschal‐
tetem Gebläse der Klimatisierung
funktionsfähig.
Taste n erneut drücken, um die Küh‐
lung auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet) ab einer bestimmten Au‐ ßentemperatur. Daher kann sich Kon‐ denswasser bilden, das an der Fahr‐
zeugunterseite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten. Bei ausgeschalteter Küh‐
lung muss der Motor bei einem Auto‐
stopp für das Klimatisierungssystem
nicht neu gestartet werden. Aus‐
nahme: Die Enteisung ist eingeschal‐ tet und eine Außentemperatur von
über 0 °C erfordert einen Neustart.
Bei eingeschalteter Kühlung zeigt das
Display ACON (Klimaanlage ein) und
bei ausgeschalteter Kühlung ACOFF
(Klimaanlage aus) an.Die Aktivierung bzw. Deaktivierung
der Kühlung nach dem Motorstart
kann im Menü „Systemeinstellungen“ im Info-Display geändert werden.Fahrzeugpersonalisierung 3 110.
Umluftbetrieb 4
Zum Einschalten des Umluftbetriebs
Taste 4 drücken. Die Aktivierung
wird durch das Leuchten der LED auf der Taste angezeigt.
Taste 4 erneut drücken, um den
Umluftbetrieb auszuschalten.
9 Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen füh‐
ren.
Bei warmer und sehr feuchter Umge‐ bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn ein kühler Luftstrom darauf ge‐
richtet wird. Wenn sich die Wind‐ schutzscheibe außen beschlägt,
Scheibenwischer einschalten und s
deaktivieren.
Grundeinstellungen
Einige Einstellungen können im Menü „Systemeinstellungen“ im
Info-Display geändert werden. Fahr‐
zeugpersonalisierung 3 110.

Klimatisierung137Zuheizer
Elektrische Zusatzheizung Quickheat ist eine elektrische Zusatz‐
heizung, mit der die Fahrgastzelle au‐
tomatisch schneller aufgeheizt wer‐
den kann.Belüftungsdüsen
Verstellbare
Belüftungsdüsen
Bei eingeschalteter Kühlung muss
mindestens eine Belüftungsdüse ge‐
öffnet sein.
Zum Öffnen der Düse das Einstell‐
rädchen zum größeren Symbol W dre‐
hen. Durch Drehen am Einstellrad die
Luftmenge an der Düse einstellen.
Richtung des Luftstroms durch Kip‐
pen und Schwenken der Lamellen
einstellen.
Zum Schließen der Düse das Einstell‐ rädchen zum kleineren Symbol W dre‐
hen.
9 Warnung
Keine Gegenstände an den La‐
mellen der Belüftungsdüsen an‐
bringen. Gefahr von Beschädi‐
gung und Verletzung bei einem
Unfall.

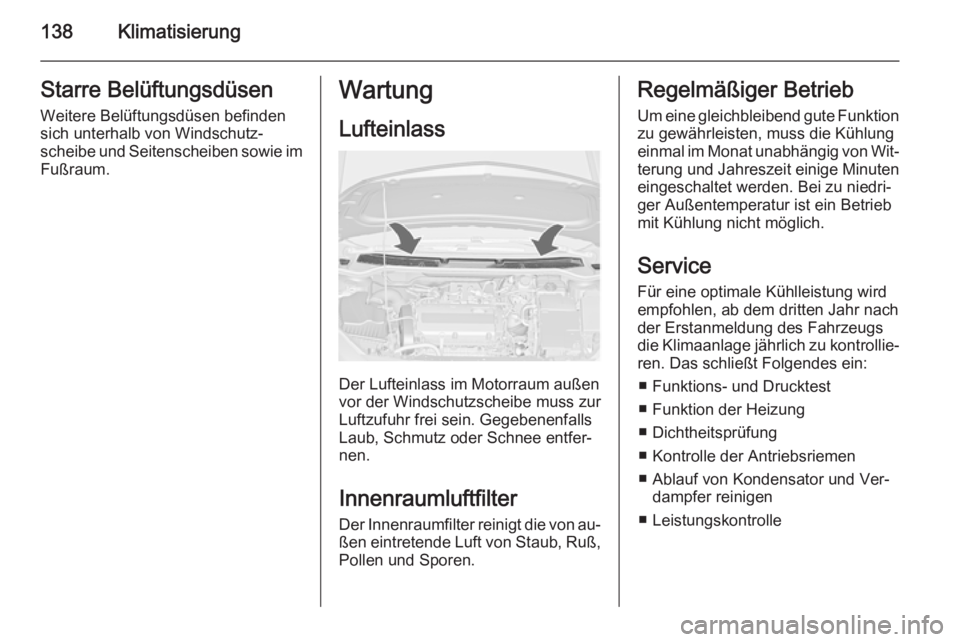

138KlimatisierungStarre BelüftungsdüsenWeitere Belüftungsdüsen befinden
sich unterhalb von Windschutz‐
scheibe und Seitenscheiben sowie im Fußraum.Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Innenraumluftfilter Der Innenraumfilter reinigt die von au‐
ßen eintretende Luft von Staub, Ruß,
Pollen und Sporen.
Regelmäßiger Betrieb
Um eine gleichbleibend gute Funktion zu gewährleisten, muss die Kühlung
einmal im Monat unabhängig von Wit‐
terung und Jahreszeit einige Minuten
eingeschaltet werden. Bei zu niedri‐
ger Außentemperatur ist ein Betrieb
mit Kühlung nicht möglich.
Service Für eine optimale Kühlleistung wird
empfohlen, ab dem dritten Jahr nach
der Erstanmeldung des Fahrzeugs
die Klimaanlage jährlich zu kontrollie‐
ren. Das schließt Folgendes ein:
■ Funktions- und Drucktest
■ Funktion der Heizung
■ Dichtheitsprüfung
■ Kontrolle der Antriebsriemen
■ Ablauf von Kondensator und Ver‐ dampfer reinigen
■ Leistungskontrolle
