OPEL CASCADA 2015.5 Betriebsanleitung (in German)

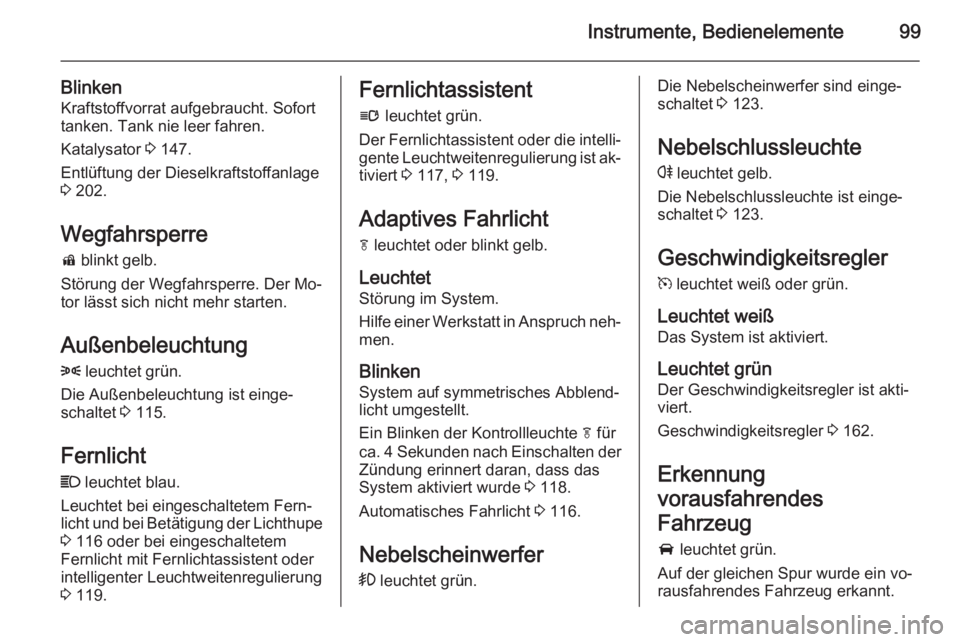

Instrumente, Bedienelemente99
BlinkenKraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Katalysator 3 147.
Entlüftung der Dieselkraftstoffanlage
3 202.
Wegfahrsperre
d blinkt gelb.
Störung der Wegfahrsperre. Der Mo‐
tor lässt sich nicht mehr starten.
Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 115.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigung der Lichthupe 3 116 oder bei eingeschaltetem
Fernlicht mit Fernlichtassistent oder
intelligenter Leuchtweitenregulierung
3 119.Fernlichtassistent
l leuchtet grün.
Der Fernlichtassistent oder die intelli‐
gente Leuchtweitenregulierung ist ak‐ tiviert 3 117, 3 119.
Adaptives Fahrlicht
f leuchtet oder blinkt gelb.
Leuchtet Störung im System.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken
System auf symmetrisches Abblend‐
licht umgestellt.
Ein Blinken der Kontrollleuchte f für
ca. 4 Sekunden nach Einschalten der Zündung erinnert daran, dass das
System aktiviert wurde 3 118.
Automatisches Fahrlicht 3 116.
Nebelscheinwerfer
> leuchtet grün.Die Nebelscheinwerfer sind einge‐
schaltet 3 123.
Nebelschlussleuchte
r leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 123.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.
Leuchtet grün Der Geschwindigkeitsregler ist akti‐
viert.
Geschwindigkeitsregler 3 162.
Erkennung
vorausfahrendes
Fahrzeug
A leuchtet grün.
Auf der gleichen Spur wurde ein vo‐
rausfahrendes Fahrzeug erkannt.

100Instrumente, Bedienelemente

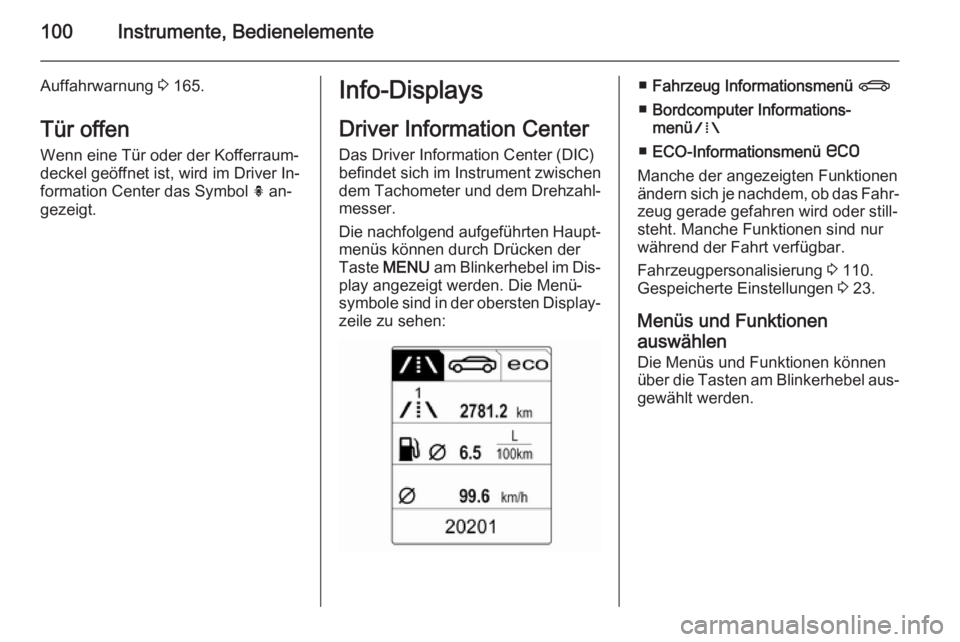

Auffahrwarnung 3 165.
Tür offen Wenn eine Tür oder der Kofferraum‐
deckel geöffnet ist, wird im Driver In‐
formation Center das Symbol h an‐
gezeigt.Info-Displays
Driver Information Center Das Driver Information Center (DIC)
befindet sich im Instrument zwischen
dem Tachometer und dem Drehzahl‐
messer.
Die nachfolgend aufgeführten Haupt‐
menüs können durch Drücken der
Taste MENU am Blinkerhebel im Dis‐
play angezeigt werden. Die Menü‐
symbole sind in der obersten Display‐
zeile zu sehen:■ Fahrzeug Informationsmenü X
■ Bordcomputer Informations‐
menü W
■ ECO-Informationsmenü s
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Fahrzeugpersonalisierung 3 110.
Gespeicherte Einstellungen 3 23.
Menüs und Funktionen
auswählen
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel aus‐
gewählt werden.

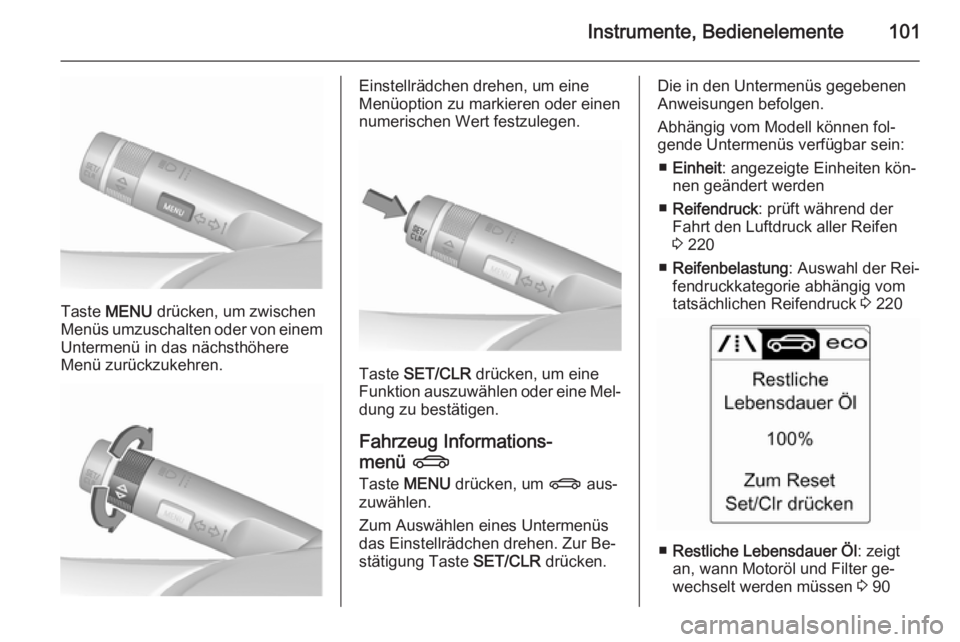

Instrumente, Bedienelemente101
Taste MENU drücken, um zwischen
Menüs umzuschalten oder von einem
Untermenü in das nächsthöhere
Menü zurückzukehren.
Einstellrädchen drehen, um eine
Menüoption zu markieren oder einen
numerischen Wert festzulegen.
Taste SET/CLR drücken, um eine
Funktion auszuwählen oder eine Mel‐ dung zu bestätigen.
Fahrzeug Informations‐
menü X
Taste MENU drücken, um X aus‐
zuwählen.
Zum Auswählen eines Untermenüs
das Einstellrädchen drehen. Zur Be‐
stätigung Taste SET/CLR drücken.
Die in den Untermenüs gegebenen
Anweisungen befolgen.
Abhängig vom Modell können fol‐
gende Untermenüs verfügbar sein:
■ Einheit : angezeigte Einheiten kön‐
nen geändert werden
■ Reifendruck : prüft während der
Fahrt den Luftdruck aller Reifen
3 220
■ Reifenbelastung : Auswahl der Rei‐
fendruckkategorie abhängig vom tatsächlichen Reifendruck 3 220
■ Restliche Lebensdauer Öl : zeigt
an, wann Motoröl und Filter ge‐
wechselt werden müssen 3 90

102Instrumente, Bedienelemente

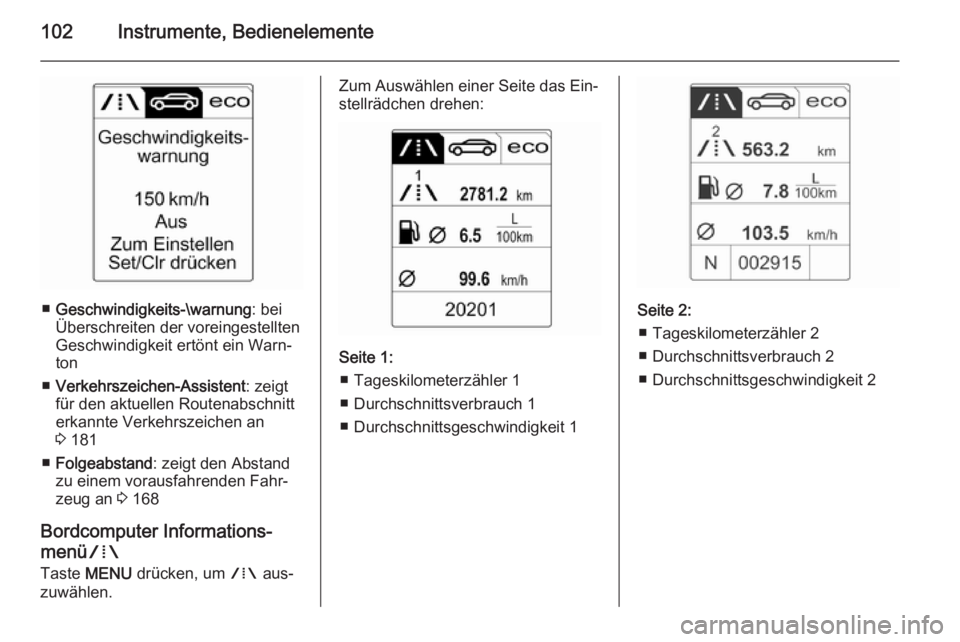

■Geschwindigkeits-\warnung : bei
Überschreiten der voreingestellten
Geschwindigkeit ertönt ein Warn‐
ton
■ Verkehrszeichen-Assistent : zeigt
für den aktuellen Routenabschnitt
erkannte Verkehrszeichen an
3 181
■ Folgeabstand : zeigt den Abstand
zu einem vorausfahrenden Fahr‐
zeug an 3 168
Bordcomputer Informations‐
menü W
Taste MENU drücken, um W aus‐
zuwählen.
Zum Auswählen einer Seite das Ein‐ stellrädchen drehen:
Seite 1:
■ Tageskilometerzähler 1
■ Durchschnittsverbrauch 1
■ Durchschnittsgeschwindigkeit 1
Seite 2: ■ Tageskilometerzähler 2
■ Durchschnittsverbrauch 2
■ Durchschnittsgeschwindigkeit 2

Instrumente, Bedienelemente103

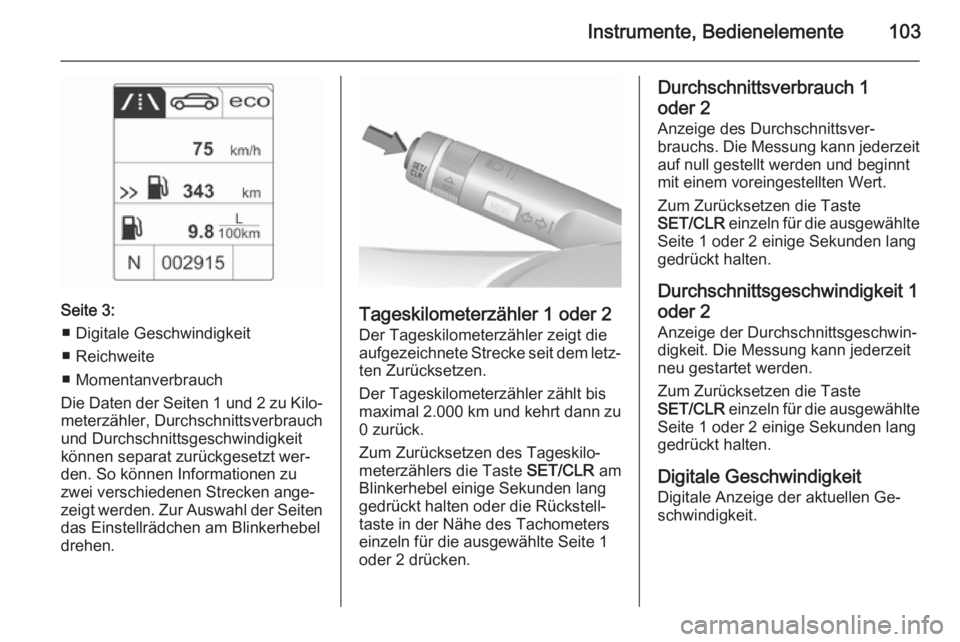

Seite 3:■ Digitale Geschwindigkeit
■ Reichweite
■ Momentanverbrauch
Die Daten der Seiten 1 und 2 zu Kilo‐ meterzähler, Durchschnittsverbrauchund Durchschnittsgeschwindigkeit
können separat zurückgesetzt wer‐
den. So können Informationen zu
zwei verschiedenen Strecken ange‐
zeigt werden. Zur Auswahl der Seiten das Einstellrädchen am Blinkerhebel
drehen.Tageskilometerzähler 1 oder 2
Der Tageskilometerzähler zeigt die
aufgezeichnete Strecke seit dem letz‐ ten Zurücksetzen.
Der Tageskilometerzähler zählt bis
maximal 2.000 km und kehrt dann zu
0 zurück.
Zum Zurücksetzen des Tageskilo‐
meterzählers die Taste SET/CLR am
Blinkerhebel einige Sekunden lang
gedrückt halten oder die Rückstell‐
taste in der Nähe des Tachometers
einzeln für die ausgewählte Seite 1
oder 2 drücken.
Durchschnittsverbrauch 1
oder 2
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zum Zurücksetzen die Taste
SET/CLR einzeln für die ausgewählte
Seite 1 oder 2 einige Sekunden lang
gedrückt halten.
Durchschnittsgeschwindigkeit 1
oder 2 Anzeige der Durchschnittsgeschwin‐digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zum Zurücksetzen die Taste
SET/CLR einzeln für die ausgewählte
Seite 1 oder 2 einige Sekunden lang
gedrückt halten.
Digitale Geschwindigkeit Digitale Anzeige der aktuellen Ge‐
schwindigkeit.

104Instrumente, Bedienelemente

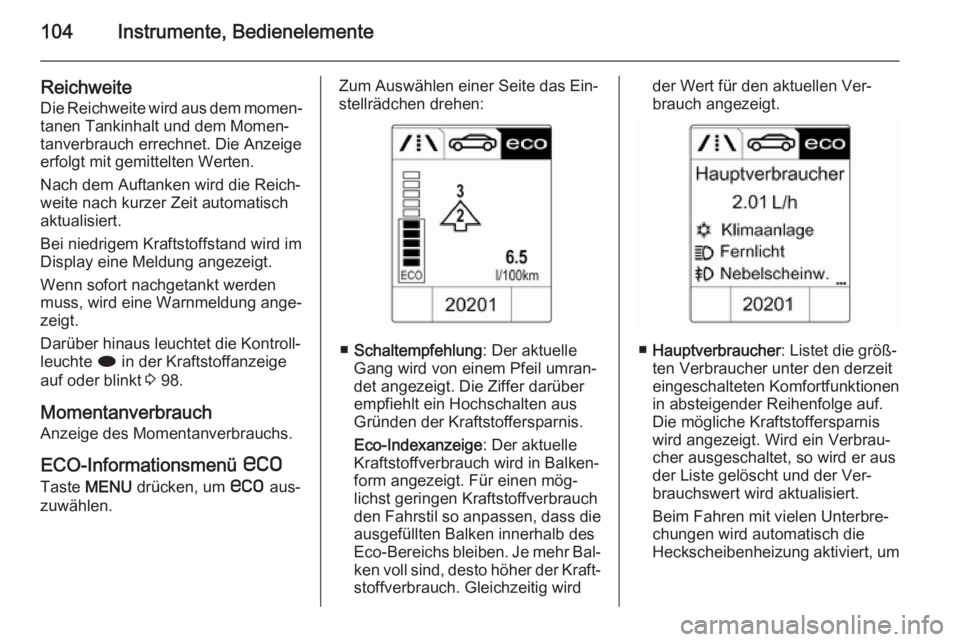

Reichweite
Die Reichweite wird aus dem momen‐
tanen Tankinhalt und dem Momen‐
tanverbrauch errechnet. Die Anzeige
erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Kraftstoffstand wird im
Display eine Meldung angezeigt.
Wenn sofort nachgetankt werden
muss, wird eine Warnmeldung ange‐
zeigt.
Darüber hinaus leuchtet die Kontroll‐
leuchte i in der Kraftstoffanzeige
auf oder blinkt 3 98.
Momentanverbrauch Anzeige des Momentanverbrauchs.
ECO-Informationsmenü s
Taste MENU drücken, um s aus‐
zuwählen.Zum Auswählen einer Seite das Ein‐ stellrädchen drehen:
■ Schaltempfehlung : Der aktuelle
Gang wird von einem Pfeil umran‐ det angezeigt. Die Ziffer darüber
empfiehlt ein Hochschalten aus
Gründen der Kraftstoffersparnis.
Eco-Indexanzeige : Der aktuelle
Kraftstoffverbrauch wird in Balken‐
form angezeigt. Für einen mög‐
lichst geringen Kraftstoffverbrauch den Fahrstil so anpassen, dass die
ausgefüllten Balken innerhalb des Eco-Bereichs bleiben. Je mehr Bal‐ ken voll sind, desto höher der Kraft‐
stoffverbrauch. Gleichzeitig wird
der Wert für den aktuellen Ver‐
brauch angezeigt.
■ Hauptverbraucher : Listet die größ‐
ten Verbraucher unter den derzeit
eingeschalteten Komfortfunktionen
in absteigender Reihenfolge auf.
Die mögliche Kraftstoffersparnis
wird angezeigt. Wird ein Verbrau‐
cher ausgeschaltet, so wird er aus der Liste gelöscht und der Ver‐
brauchswert wird aktualisiert.
Beim Fahren mit vielen Unterbre‐
chungen wird automatisch die
Heckscheibenheizung aktiviert, um

Instrumente, Bedienelemente105
die Motorlast zu erhöhen. In die‐
sem Fall wird die Heckscheibenhei‐
zung als ein Spitzenverbraucher
angezeigt, ohne dass sie vom Fah‐ rer aktiviert wurde.

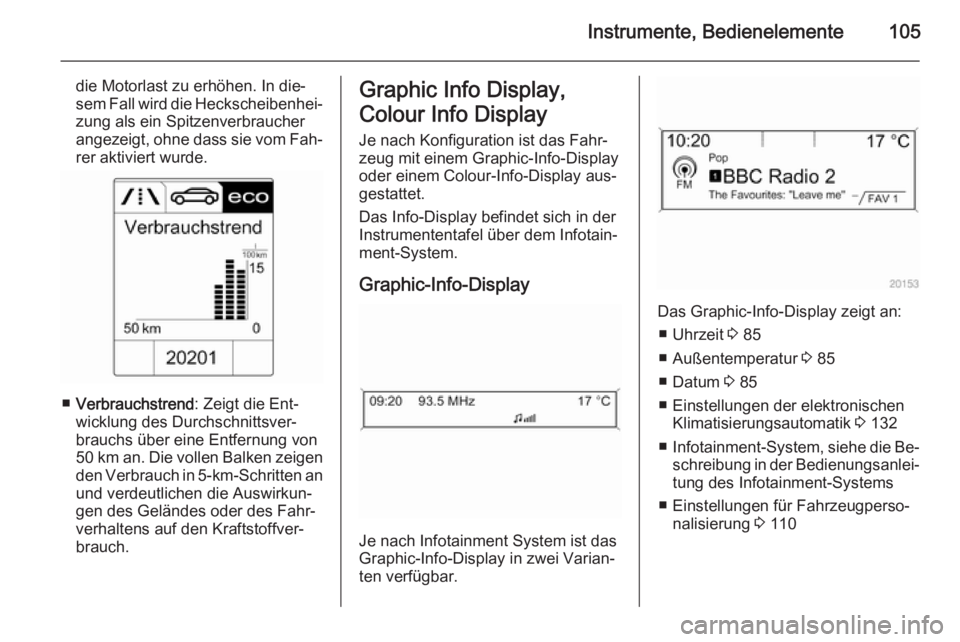

■ Verbrauchstrend : Zeigt die Ent‐
wicklung des Durchschnittsver‐
brauchs über eine Entfernung von
50 km an. Die vollen Balken zeigen
den Verbrauch in 5-km-Schritten an
und verdeutlichen die Auswirkun‐
gen des Geländes oder des Fahr‐
verhaltens auf den Kraftstoffver‐ brauch.
Graphic Info Display,
Colour Info Display
Je nach Konfiguration ist das Fahr‐
zeug mit einem Graphic-Info-Display
oder einem Colour-Info-Display aus‐
gestattet.
Das Info-Display befindet sich in der
Instrumententafel über dem Infotain‐
ment-System.
Graphic-Info-Display
Je nach Infotainment System ist das
Graphic-Info-Display in zwei Varian‐
ten verfügbar.
Das Graphic-Info-Display zeigt an:
■ Uhrzeit 3 85
■ Außentemperatur 3 85
■ Datum 3 85
■ Einstellungen der elektronischen Klimatisierungsautomatik 3 132
■ Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐
tung des Infotainment-Systems
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 110

106Instrumente, Bedienelemente

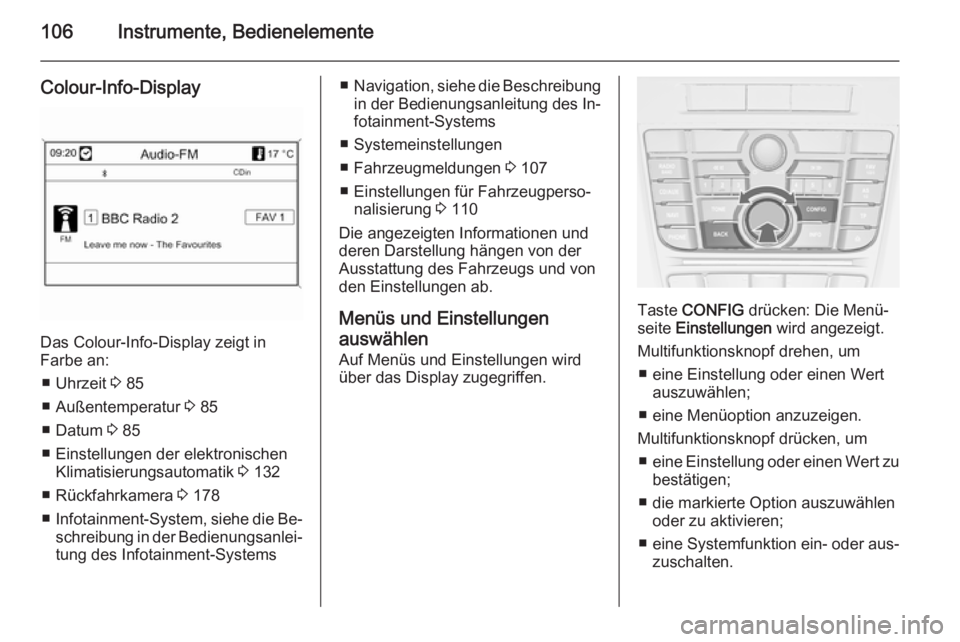

Colour-Info-Display
Das Colour-Info-Display zeigt in
Farbe an:
■ Uhrzeit 3 85
■ Außentemperatur 3 85
■ Datum 3 85
■ Einstellungen der elektronischen Klimatisierungsautomatik 3 132
■ Rückfahrkamera 3 178
■ Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐
tung des Infotainment-Systems
■ Navigation, siehe die Beschreibung
in der Bedienungsanleitung des In‐
fotainment-Systems
■ Systemeinstellungen
■ Fahrzeugmeldungen 3 107
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 110
Die angezeigten Informationen und
deren Darstellung hängen von der
Ausstattung des Fahrzeugs und von
den Einstellungen ab.
Menüs und Einstellungen
auswählen Auf Menüs und Einstellungen wird
über das Display zugegriffen.
Taste CONFIG drücken: Die Menü‐
seite Einstellungen wird angezeigt.
Multifunktionsknopf drehen, um ■ eine Einstellung oder einen Wert auszuwählen;
■ eine Menüoption anzuzeigen.
Multifunktionsknopf drücken, um ■ eine Einstellung oder einen Wert zu
bestätigen;
■ die markierte Option auszuwählen oder zu aktivieren;
■ eine Systemfunktion ein- oder aus‐
zuschalten.

Instrumente, Bedienelemente107

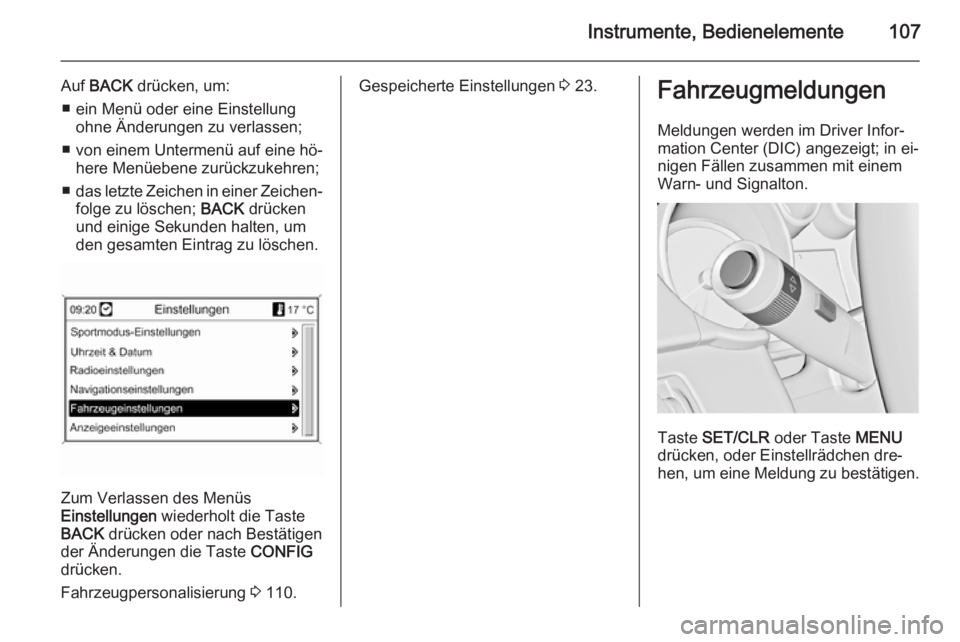

Auf BACK drücken, um:
■ ein Menü oder eine Einstellung ohne Änderungen zu verlassen;
■ von einem Untermenü auf eine hö‐ here Menüebene zurückzukehren;
■ das letzte Zeichen in einer Zeichen‐
folge zu löschen; BACK drücken
und einige Sekunden halten, um
den gesamten Eintrag zu löschen.
Zum Verlassen des Menüs
Einstellungen wiederholt die Taste
BACK drücken oder nach Bestätigen
der Änderungen die Taste CONFIG
drücken.
Fahrzeugpersonalisierung 3 110.
Gespeicherte Einstellungen 3 23.Fahrzeugmeldungen
Meldungen werden im Driver Infor‐
mation Center (DIC) angezeigt; in ei‐
nigen Fällen zusammen mit einem
Warn- und Signalton.
Taste SET/CLR oder Taste MENU
drücken, oder Einstellrädchen dre‐
hen, um eine Meldung zu bestätigen.

108Instrumente, Bedienelemente

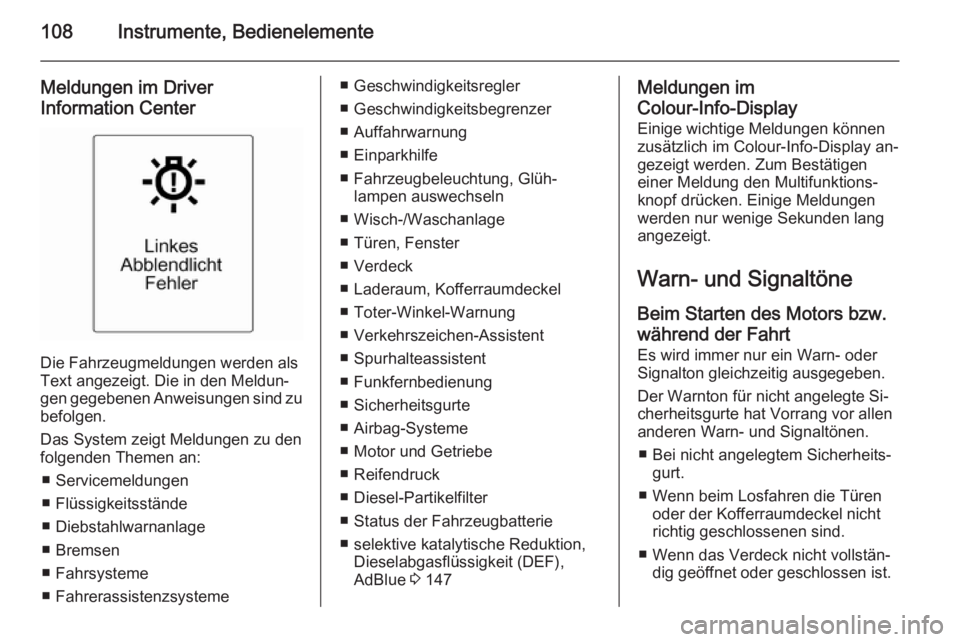

Meldungen im Driver
Information Center
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
■ Servicemeldungen
■ Flüssigkeitsstände
■ Diebstahlwarnanlage
■ Bremsen
■ Fahrsysteme
■ Fahrerassistenzsysteme
■ Geschwindigkeitsregler
■ Geschwindigkeitsbegrenzer
■ Auffahrwarnung
■ Einparkhilfe
■ Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
■ Wisch-/Waschanlage
■ Türen, Fenster
■ Verdeck
■ Laderaum, Kofferraumdeckel
■ Toter-Winkel-Warnung
■ Verkehrszeichen-Assistent
■ Spurhalteassistent
■ Funkfernbedienung
■ Sicherheitsgurte
■ Airbag-Systeme
■ Motor und Getriebe
■ Reifendruck
■ Diesel-Partikelfilter
■ Status der Fahrzeugbatterie
■ selektive katalytische Reduktion, Dieselabgasflüssigkeit (DEF),
AdBlue 3 147Meldungen im
Colour-Info-Display Einige wichtige Meldungen können
zusätzlich im Colour-Info-Display an‐ gezeigt werden. Zum Bestätigen
einer Meldung den Multifunktions‐
knopf drücken. Einige Meldungen
werden nur wenige Sekunden lang
angezeigt.
Warn- und Signaltöne Beim Starten des Motors bzw.
während der Fahrt
Es wird immer nur ein Warn- oder
Signalton gleichzeitig ausgegeben.
Der Warnton für nicht angelegte Si‐ cherheitsgurte hat Vorrang vor allen
anderen Warn- und Signaltönen.
■ Bei nicht angelegtem Sicherheits‐ gurt.
■ Wenn beim Losfahren die Türen oder der Kofferraumdeckel nicht
richtig geschlossenen sind.
■ Wenn das Verdeck nicht vollstän‐ dig geöffnet oder geschlossen ist.
