OPEL CASCADA 2015.5 Betriebsanleitung (in German)

Fahren und Bedienung169EinparkhilfeHeck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Beim Rückwärtsfahren und Nut‐
zen der Einparkhilfe stets den Be‐ reich um das Fahrzeug herum prü‐
fen und im Auge behalten.
Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.
Sie informiert und warnt den Fahrer
mit Hilfe akustischer Signale.

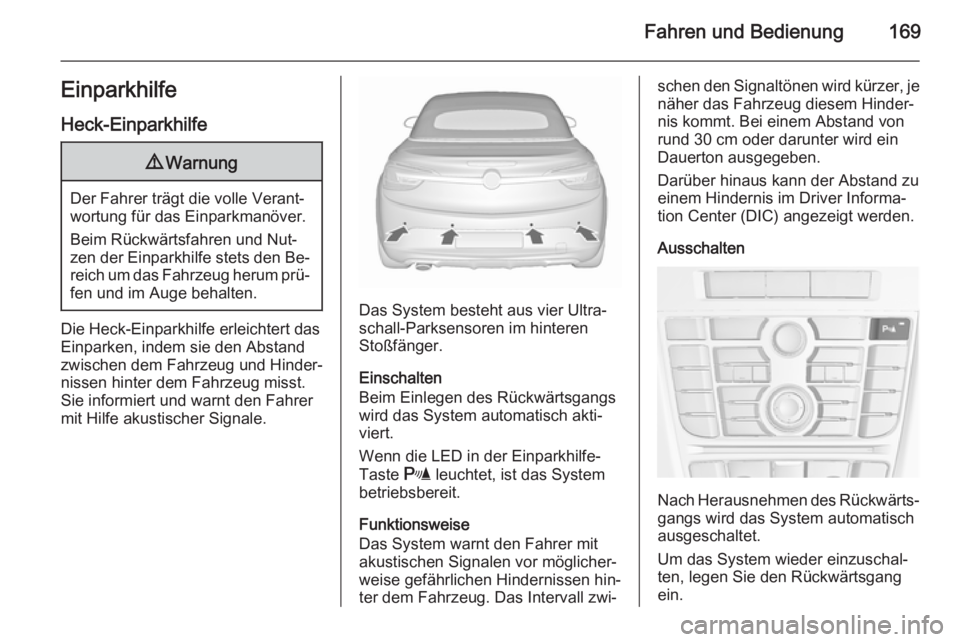

Das System besteht aus vier Ultra‐
schall-Parksensoren im hinteren
Stoßfänger.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Wenn die LED in der Einparkhilfe-
Taste r leuchtet, ist das System
betriebsbereit.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter dem Fahrzeug. Das Intervall zwi‐
schen den Signaltönen wird kürzer, je
näher das Fahrzeug diesem Hinder‐
nis kommt. Bei einem Abstand von
rund 30 cm oder darunter wird ein
Dauerton ausgegeben.
Darüber hinaus kann der Abstand zu
einem Hindernis im Driver Informa‐
tion Center (DIC) angezeigt werden.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird das System automatisch
ausgeschaltet.
Um das System wieder einzuschal‐ ten, legen Sie den Rückwärtsgang ein.

170Fahren und Bedienung
Es lässt sich außerdem durch
Drücken der Einparkhilfe-Taste r
manuell deaktivieren.
Bei ausgeschaltetem System geht die LED in der Taste aus.
Außerdem wird Parkassistent
ausgeschaltet im DIC angezeigt,
wenn das System manuell ausge‐
schaltet wird.
Störung
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände, beispielsweise
eisbedeckter Sensoren, nicht funktio‐ niert, wird eine Meldung im DIC an‐
gezeigt.
Fahrzeugmeldungen 3 107.Front-Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der Ein‐
parkhilfe beim Vor- oder Rück‐
wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Das System gibt akusti‐
sche Signale aus und zeigt Meldun‐
gen auf dem Display an.Das System besteht aus jeweils vier
Ultraschall-Parksensoren im vorde‐
ren und hinteren Stoßfänger.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hin‐
teren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz. Das Sig‐ nal für Hindernisse an der Front wird
über die Frontlautsprecher und für
Hindernisse am Heck von der Rück‐
seite des Fahrzeugs ausgegeben.

Fahren und Bedienung171

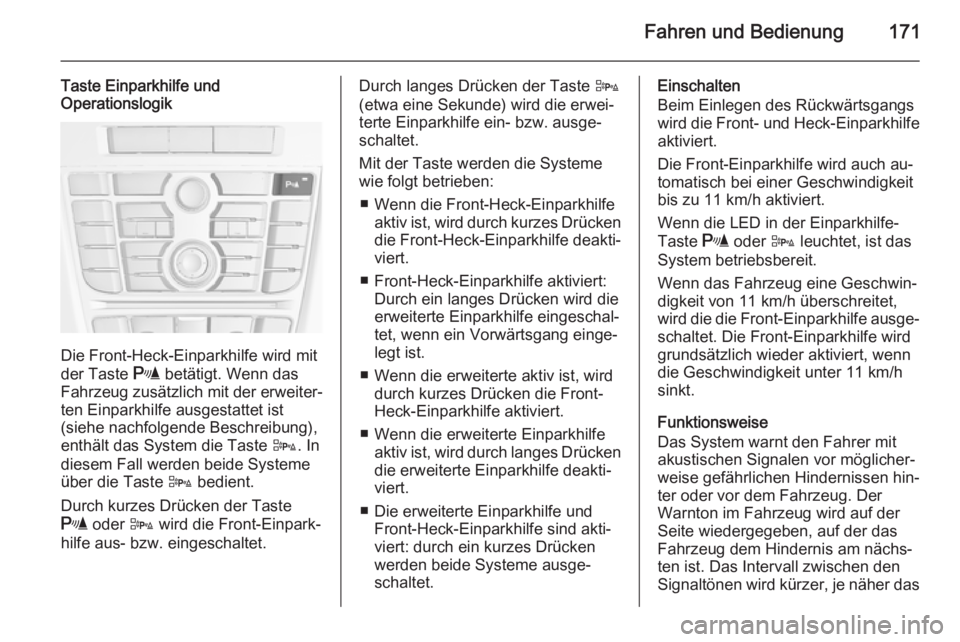

Taste Einparkhilfe und
Operationslogik
Die Front-Heck-Einparkhilfe wird mit
der Taste r betätigt. Wenn das
Fahrzeug zusätzlich mit der erweiter‐ ten Einparkhilfe ausgestattet ist
(siehe nachfolgende Beschreibung), enthält das System die Taste D. In
diesem Fall werden beide Systeme
über die Taste D bedient.
Durch kurzes Drücken der Taste
r oder D wird die Front-Einpark‐
hilfe aus- bzw. eingeschaltet.
Durch langes Drücken der Taste D
(etwa eine Sekunde) wird die erwei‐
terte Einparkhilfe ein- bzw. ausge‐
schaltet.
Mit der Taste werden die Systeme wie folgt betrieben:
■ Wenn die Front-Heck-Einparkhilfe aktiv ist, wird durch kurzes Drückendie Front-Heck-Einparkhilfe deakti‐
viert.
■ Front-Heck-Einparkhilfe aktiviert: Durch ein langes Drücken wird die
erweiterte Einparkhilfe eingeschal‐
tet, wenn ein Vorwärtsgang einge‐
legt ist.
■ Wenn die erweiterte aktiv ist, wird durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.
■ Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes Drücken
die erweiterte Einparkhilfe deakti‐
viert.
■ Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind akti‐viert: durch ein kurzes Drücken
werden beide Systeme ausge‐
schaltet.Einschalten
Beim Einlegen des Rückwärtsgangs
wird die Front- und Heck-Einparkhilfe
aktiviert.
Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit
bis zu 11 km/h aktiviert.
Wenn die LED in der Einparkhilfe-
Taste r oder D leuchtet, ist das
System betriebsbereit.
Wenn das Fahrzeug eine Geschwin‐ digkeit von 11 km/h überschreitet,
wird die die Front-Einparkhilfe ausge‐ schaltet. Die Front-Einparkhilfe wird
grundsätzlich wieder aktiviert, wenn
die Geschwindigkeit unter 11 km/h
sinkt.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter oder vor dem Fahrzeug. Der
Warnton im Fahrzeug wird auf der
Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐ ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das

172Fahren und Bedienung
Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton aus‐
gegeben.
Darüber hinaus wird der Abstand zu
einem Hindernis im DIC 3 100 ange‐
zeigt.

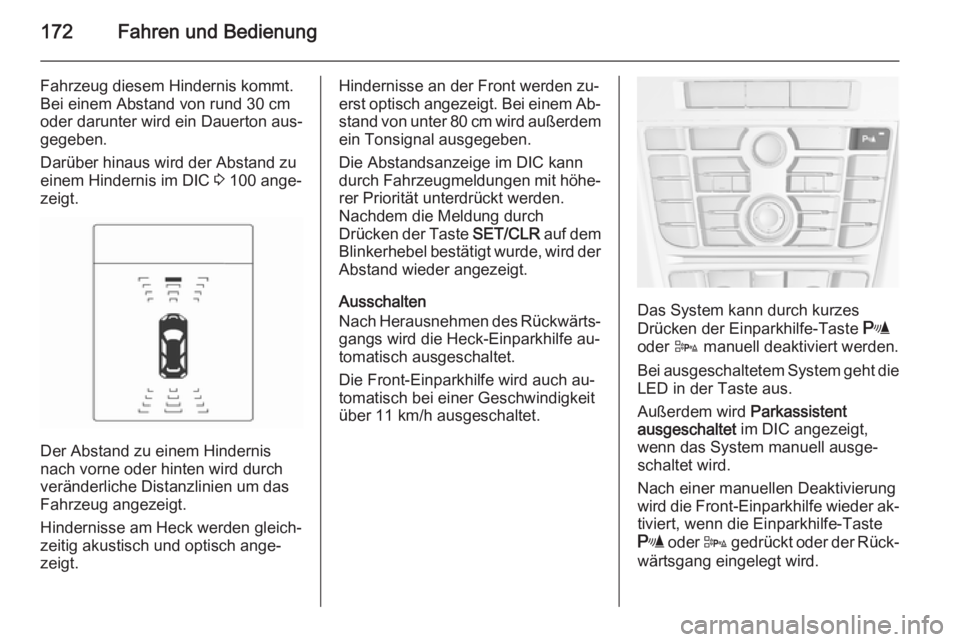

Der Abstand zu einem Hindernis
nach vorne oder hinten wird durch
veränderliche Distanzlinien um das
Fahrzeug angezeigt.
Hindernisse am Heck werden gleich‐
zeitig akustisch und optisch ange‐
zeigt.
Hindernisse an der Front werden zu‐
erst optisch angezeigt. Bei einem Ab‐ stand von unter 80 cm wird außerdem
ein Tonsignal ausgegeben.
Die Abstandsanzeige im DIC kann
durch Fahrzeugmeldungen mit höhe‐
rer Priorität unterdrückt werden.
Nachdem die Meldung durch
Drücken der Taste SET/CLR auf dem
Blinkerhebel bestätigt wurde, wird der Abstand wieder angezeigt.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird die Heck-Einparkhilfe au‐
tomatisch ausgeschaltet.
Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit über 11 km/h ausgeschaltet.
Das System kann durch kurzes
Drücken der Einparkhilfe-Taste r
oder D manuell deaktiviert werden.
Bei ausgeschaltetem System geht die
LED in der Taste aus.
Außerdem wird Parkassistent
ausgeschaltet im DIC angezeigt,
wenn das System manuell ausge‐
schaltet wird.
Nach einer manuellen Deaktivierung
wird die Front-Einparkhilfe wieder ak‐ tiviert, wenn die Einparkhilfe-Taste
r oder D gedrückt oder der Rück‐
wärtsgang eingelegt wird.

Fahren und Bedienung173
Störung
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände, z. B. eisbedeck‐ ter Sensoren, nicht funktioniert, wird
eine Meldung im DIC angezeigt.
Fahrzeugmeldungen 3 107.
Erweiterte Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten Ein‐
parkhilfe stets die gesamte Fahr‐
zeugumgebung überprüfen und

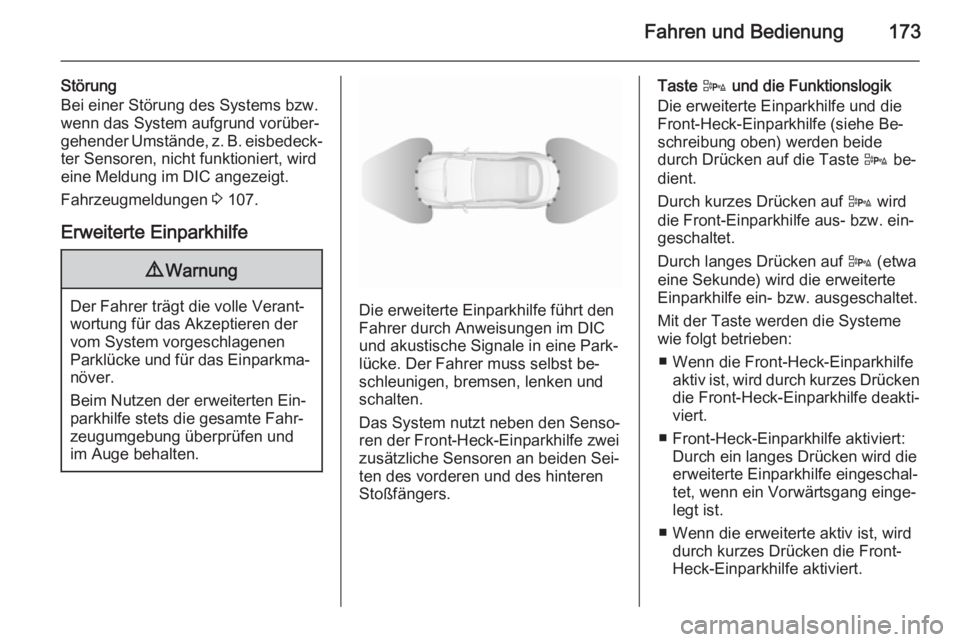

im Auge behalten.Die erweiterte Einparkhilfe führt den
Fahrer durch Anweisungen im DIC
und akustische Signale in eine Park‐
lücke. Der Fahrer muss selbst be‐
schleunigen, bremsen, lenken und
schalten.
Das System nutzt neben den Senso‐ ren der Front-Heck-Einparkhilfe zwei
zusätzliche Sensoren an beiden Sei‐ ten des vorderen und des hinteren
Stoßfängers.
Taste D und die Funktionslogik
Die erweiterte Einparkhilfe und die
Front-Heck-Einparkhilfe (siehe Be‐
schreibung oben) werden beide
durch Drücken auf die Taste D be‐
dient.
Durch kurzes Drücken auf D wird
die Front-Einparkhilfe aus- bzw. ein‐
geschaltet.
Durch langes Drücken auf D (etwa
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet.
Mit der Taste werden die Systeme
wie folgt betrieben:
■ Wenn die Front-Heck-Einparkhilfe aktiv ist, wird durch kurzes Drücken
die Front-Heck-Einparkhilfe deakti‐
viert.
■ Front-Heck-Einparkhilfe aktiviert: Durch ein langes Drücken wird die
erweiterte Einparkhilfe eingeschal‐
tet, wenn ein Vorwärtsgang einge‐
legt ist.
■ Wenn die erweiterte aktiv ist, wird durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.

174Fahren und Bedienung
■ Wenn die erweiterte Einparkhilfeaktiv ist, wird durch langes Drückendie erweiterte Einparkhilfe deakti‐
viert.
■ Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind akti‐
viert: durch ein kurzes Drücken
werden beide Systeme ausge‐
schaltet.

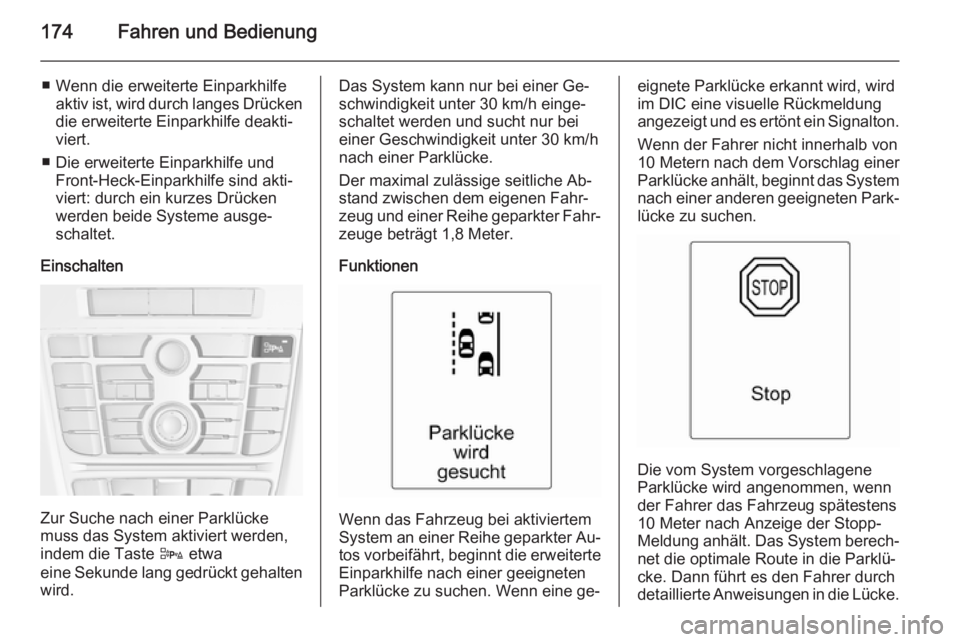

Einschalten
Zur Suche nach einer Parklücke
muss das System aktiviert werden,
indem die Taste D etwa
eine Sekunde lang gedrückt gehalten wird.
Das System kann nur bei einer Ge‐
schwindigkeit unter 30 km/h einge‐ schaltet werden und sucht nur bei
einer Geschwindigkeit unter 30 km/h
nach einer Parklücke.
Der maximal zulässige seitliche Ab‐ stand zwischen dem eigenen Fahr‐
zeug und einer Reihe geparkter Fahr‐
zeuge beträgt 1,8 Meter.
Funktionen
Wenn das Fahrzeug bei aktiviertem
System an einer Reihe geparkter Au‐ tos vorbeifährt, beginnt die erweiterte
Einparkhilfe nach einer geeigneten
Parklücke zu suchen. Wenn eine ge‐
eignete Parklücke erkannt wird, wird
im DIC eine visuelle Rückmeldung
angezeigt und es ertönt ein Signalton.
Wenn der Fahrer nicht innerhalb von10 Metern nach dem Vorschlag einer
Parklücke anhält, beginnt das System nach einer anderen geeigneten Park‐
lücke zu suchen.
Die vom System vorgeschlagene
Parklücke wird angenommen, wenn
der Fahrer das Fahrzeug spätestens
10 Meter nach Anzeige der Stopp-
Meldung anhält. Das System berech‐ net die optimale Route in die Parklü‐
cke. Dann führt es den Fahrer durch
detaillierte Anweisungen in die Lücke.

Fahren und Bedienung175

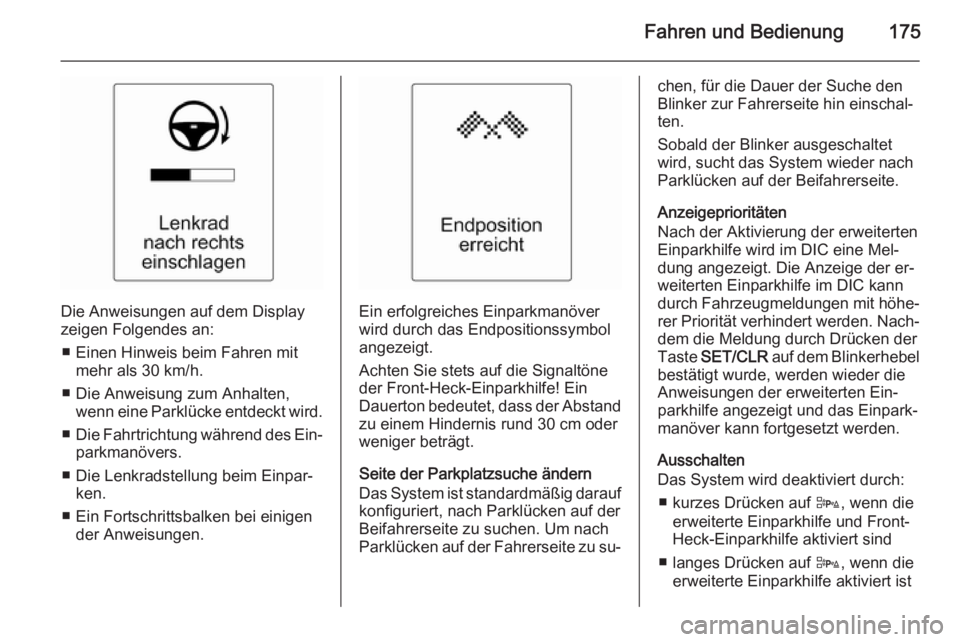

Die Anweisungen auf dem Display
zeigen Folgendes an:
■ Einen Hinweis beim Fahren mit mehr als 30 km/h.
■ Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt wird.
■ Die Fahrtrichtung während des Ein‐
parkmanövers.
■ Die Lenkradstellung beim Einpar‐ ken.
■ Ein Fortschrittsbalken bei einigen der Anweisungen.Ein erfolgreiches Einparkmanöver
wird durch das Endpositionssymbol
angezeigt.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton bedeutet, dass der Abstand
zu einem Hindernis rund 30 cm oder
weniger beträgt.
Seite der Parkplatzsuche ändern Das System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um nach
Parklücken auf der Fahrerseite zu su‐
chen, für die Dauer der Suche den
Blinker zur Fahrerseite hin einschal‐
ten.
Sobald der Blinker ausgeschaltet
wird, sucht das System wieder nach
Parklücken auf der Beifahrerseite.
Anzeigeprioritäten
Nach der Aktivierung der erweiterten Einparkhilfe wird im DIC eine Mel‐
dung angezeigt. Die Anzeige der er‐
weiterten Einparkhilfe im DIC kann
durch Fahrzeugmeldungen mit höhe‐
rer Priorität verhindert werden. Nach‐ dem die Meldung durch Drücken derTaste SET/CLR auf dem Blinkerhebel
bestätigt wurde, werden wieder die
Anweisungen der erweiterten Ein‐
parkhilfe angezeigt und das Einpark‐
manöver kann fortgesetzt werden.
Ausschalten
Das System wird deaktiviert durch:
■ kurzes Drücken auf D, wenn die
erweiterte Einparkhilfe und Front-
Heck-Einparkhilfe aktiviert sind
■ langes Drücken auf D, wenn die
erweiterte Einparkhilfe aktiviert ist

176Fahren und Bedienung

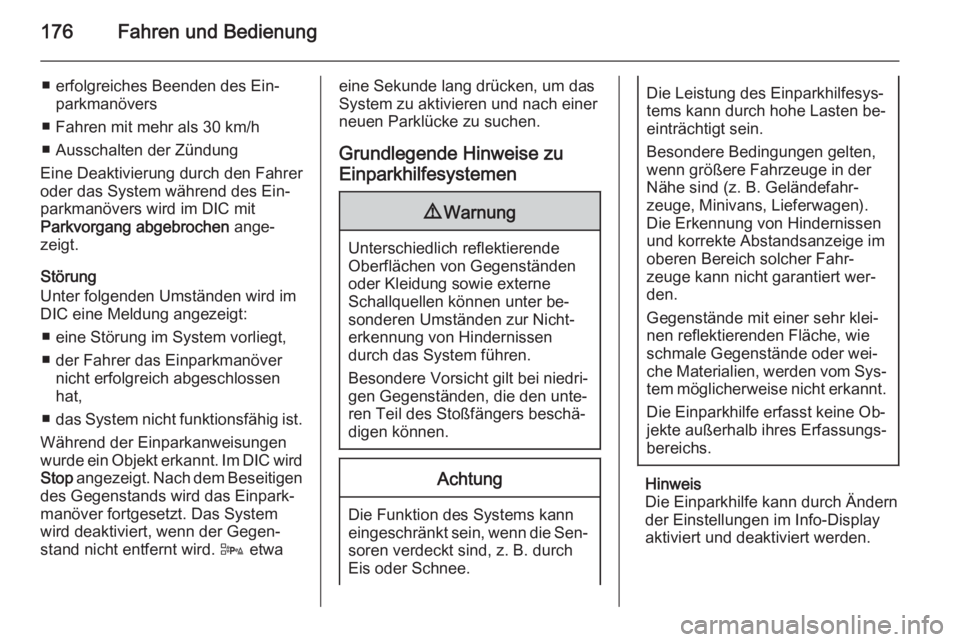

■ erfolgreiches Beenden des Ein‐parkmanövers
■ Fahren mit mehr als 30 km/h
■ Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des Ein‐
parkmanövers wird im DIC mit
Parkvorgang abgebrochen ange‐
zeigt.
Störung
Unter folgenden Umständen wird im
DIC eine Meldung angezeigt:
■ eine Störung im System vorliegt,■ der Fahrer das Einparkmanöver nicht erfolgreich abgeschlossen
hat,
■ das System nicht funktionsfähig ist.
Während der Einparkanweisungen
wurde ein Objekt erkannt. Im DIC wird
Stop angezeigt. Nach dem Beseitigen
des Gegenstands wird das Einpark‐
manöver fortgesetzt. Das System
wird deaktiviert, wenn der Gegen‐
stand nicht entfernt wird. D etwaeine Sekunde lang drücken, um das
System zu aktivieren und nach einer
neuen Parklücke zu suchen.
Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder wei‐
che Materialien, werden vom Sys‐ tem möglicherweise nicht erkannt.
Die Einparkhilfe erfasst keine Ob‐
jekte außerhalb ihres Erfassungs‐
bereichs.
Hinweis
Die Einparkhilfe kann durch Ändern
der Einstellungen im Info-Display
aktiviert und deaktiviert werden.

Fahren und Bedienung177
Falls eine Anhängerkupplung ange‐
bracht ist, muss diese im Menü aus‐ gewählt werden.
Fahrzeugpersonalisierung 3 110.
Hinweis
Das Einparkhilfesystem erkennt au‐
tomatisch eine werkseitig montierte
Anhängerzugvorrichtung. Beim Ein‐
stecken des Steckers wird es deak‐
tiviert.
Es ist möglich, dass der Sensor
einen nicht existierenden Gegen‐
stand zu erkennen meint, wenn äu‐
ßere akustische oder mechanische
Störungen auftreten (Echostörung).
Nach dem Einleiten eines parallelen
Einparkmanövers reagiert die erwei‐ terte Einparkhilfe möglicherweise
nicht auf Änderungen in der Parklü‐
cke.
Hinweis
Nach der Verwendung muss die er‐
weiterte Einparkhilfe kalibriert wer‐
den. Um eine optimale Einparkfüh‐
rung zu gewährleisten, ist zuvor eineFahrleistung von etwa 35 km auf einer Strecke mit einigen Kurven er‐
forderlich.
Toter-Winkel-Warnung
Die Funktion „Toter-Winkel-War‐
nung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im to‐
ten Winkel befinden. Das System gibt in den beiden Außenspiegeln eine vi‐
suelle Warnung aus, wenn Objekte
erkannt werden, die in den Innen-
oder Außenspiegeln möglicherweise
nicht sichtbar sind.
Die Sensoren des Systems befinden
sich im Stoßfänger auf der linken und
rechten Fahrzeugseite.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
■ Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell nä‐ hern
■ Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐
wenden.
Wenn das System bei einem Über‐
holvorgang ein Fahrzeug im toten
Winkel erkennt, leuchtet im entspre‐
chenden Außenspiegel das orange
Warnsymbol B auf. Wenn der Fahrer
daraufhin den Blinker aktiviert, blinkt
das Warnsymbol B orange, um den
Fahrer vor einem Spurwechsel zu
warnen.
Hinweis
Wenn das überholende Fahrzeug
mindestens 10 km/h schneller fährt
als das überholte Fahrzeug, leuchtet das Warnsymbol B im jeweiligen
Außenspiegel nicht auf.

178Fahren und Bedienung
Die Funktion „Toter-Winkel-War‐
nung“ ist bei Geschwindigkeiten zwi‐
schen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert. Dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.
Wird die Geschwindigkeit erneut re‐
duziert, erlöschen die Warnsymbole. Wird daraufhin ein Fahrzeug im toten Winkel erkannt, leuchten die Warn‐
symbole B wie üblich auf der entspre‐
chenden Seite auf.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System kann im Menü
Einstellungen im Info-Display aktiviert
oder deaktiviert werden. Fahrzeug‐
personalisierung 3 110.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center (DIC) angezeigt.
Erkennungsbereich
Der Sensor des Systems deckt einen Bereich von etwa 3 m auf beiden
Fahrzeugseiten ab. Dieser Bereich
beginnt beim jeweiligen Außenspie‐
gel und reicht etwa 3 m nach hinten.
Höhenmäßig wird ein Bereich zwi‐
schen etwa 0,5 m und 2 m über dem
Boden abgedeckt.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Toter-Winkel-Warnung ist so aus‐
gelegt, dass nicht bewegliche Gegen‐
stände wie Leitplanken, Pfosten,
Bordkanten, Mauern oder Balkennicht berücksichtigt werden. Par‐
kende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
Störung
Gelegentliche Fehlalarme im norma‐
len Betrieb sind normal.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist. Reinigungshin‐
weise 3 238.
Bei einer Störung des Systems oder
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird im DIC eine Meldung an‐
gezeigt. Wenden Sie sich bei einem
Fortbestehen des Problems an eine
Werkstatt.
Rückfahrkamera Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem
sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
