OPEL CASCADA 2015.5 Instruksjonsbok

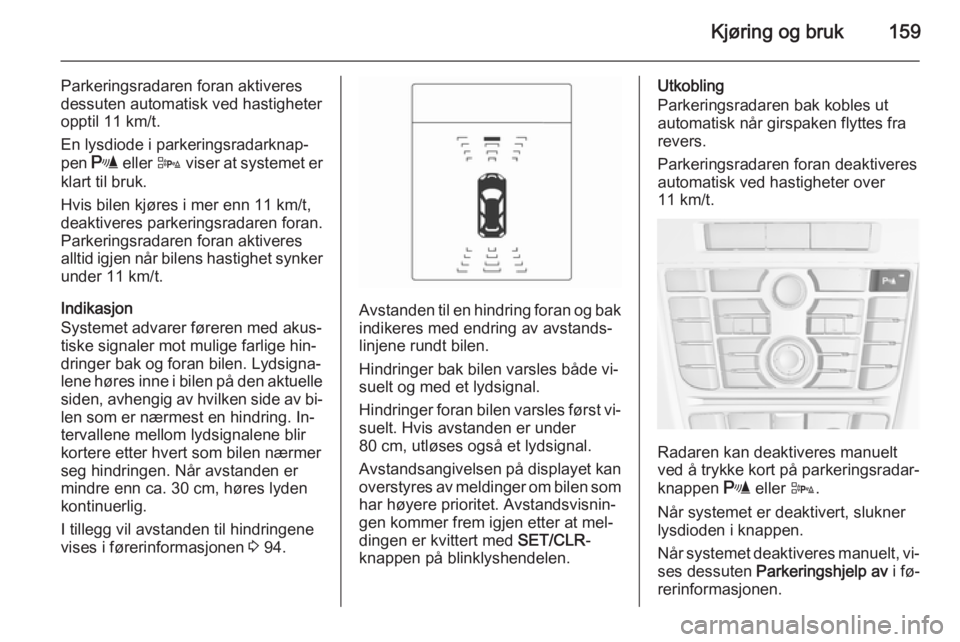

Kjøring og bruk159
Parkeringsradaren foran aktiveres
dessuten automatisk ved hastigheter
opptil 11 km/t.
En lysdiode i parkeringsradarknap‐
pen r eller D viser at systemet er
klart til bruk.
Hvis bilen kjøres i mer enn 11 km/t,
deaktiveres parkeringsradaren foran.
Parkeringsradaren foran aktiveres
alltid igjen når bilens hastighet synker under 11 km/t.
Indikasjon
Systemet advarer føreren med akus‐
tiske signaler mot mulige farlige hin‐
dringer bak og foran bilen. Lydsigna‐
lene høres inne i bilen på den aktuelle siden, avhengig av hvilken side av bi‐
len som er nærmest en hindring. In‐
tervallene mellom lydsignalene blir
kortere etter hvert som bilen nærmer
seg hindringen. Når avstanden er
mindre enn ca. 30 cm, høres lyden
kontinuerlig.
I tillegg vil avstanden til hindringene
vises i førerinformasjonen 3 94.
Avstanden til en hindring foran og bak
indikeres med endring av avstands‐
linjene rundt bilen.
Hindringer bak bilen varsles både vi‐
suelt og med et lydsignal.
Hindringer foran bilen varsles først vi‐ suelt. Hvis avstanden er under
80 cm, utløses også et lydsignal.
Avstandsangivelsen på displayet kan overstyres av meldinger om bilen somhar høyere prioritet. Avstandsvisnin‐
gen kommer frem igjen etter at mel‐
dingen er kvittert med SET/CLR-
knappen på blinklyshendelen.
Utkobling
Parkeringsradaren bak kobles ut
automatisk når girspaken flyttes fra
revers.
Parkeringsradaren foran deaktiveres
automatisk ved hastigheter over
11 km/t.
Radaren kan deaktiveres manuelt
ved å trykke kort på parkeringsradar‐
knappen r eller D.
Når systemet er deaktivert, slukner
lysdioden i knappen.
Når systemet deaktiveres manuelt, vi‐
ses dessuten Parkeringshjelp av i fø‐
rerinformasjonen.

160Kjøring og bruk
Etter en manuell deaktivering aktive‐res parkeringsradaren foran igjen når du trykker på parkeringsradarknap‐
pen r eller D eller setter bilen i
revers.
Feil
Hvis det har oppstått en systemfeil,
eller midlertidige forhold, f.eks. på fø‐
lerne, gjør at systemet ikke fungerer,
vises en melding i førerinformasjo‐
nen.
Meldinger om bilen 3 101.
Avansert parkeringsradar9 Advarsel
Føreren har det fulle ansvaret hvis
han eller hun godtar parkerings‐
plassen som foreslås av systemet, og har det fulle ansvaret for par‐
keringsmanøveren.
Bruk alltid den avanserte parke‐ ringshjelpen for å kontrollere om‐
givelsene rundt.

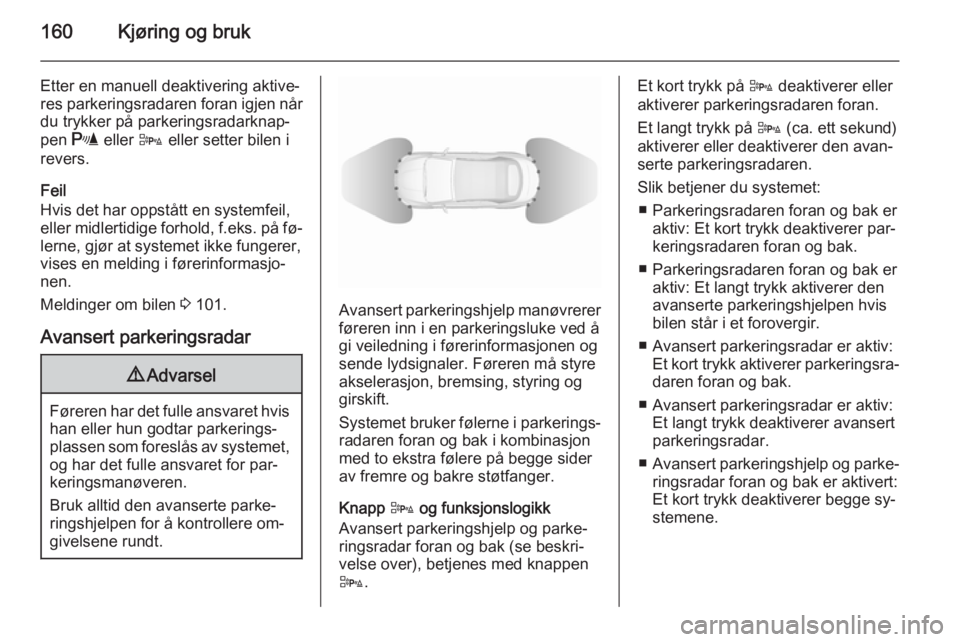

Avansert parkeringshjelp manøvrerer
føreren inn i en parkeringsluke ved å
gi veiledning i førerinformasjonen og
sende lydsignaler. Føreren må styre
akselerasjon, bremsing, styring og
girskift.
Systemet bruker følerne i parkerings‐
radaren foran og bak i kombinasjon
med to ekstra følere på begge sider
av fremre og bakre støtfanger.
Knapp D og funksjonslogikk
Avansert parkeringshjelp og parke‐
ringsradar foran og bak (se beskri‐
velse over), betjenes med knappen
D .
Et kort trykk på D deaktiverer eller
aktiverer parkeringsradaren foran.
Et langt trykk på D (ca. ett sekund)
aktiverer eller deaktiverer den avan‐
serte parkeringsradaren.
Slik betjener du systemet: ■ Parkeringsradaren foran og bak er aktiv: Et kort trykk deaktiverer par‐
keringsradaren foran og bak.
■ Parkeringsradaren foran og bak er aktiv: Et langt trykk aktiverer denavanserte parkeringshjelpen hvis
bilen står i et forovergir.
■ Avansert parkeringsradar er aktiv: Et kort trykk aktiverer parkeringsra‐daren foran og bak.
■ Avansert parkeringsradar er aktiv: Et langt trykk deaktiverer avansert
parkeringsradar.
■ Avansert parkeringshjelp og parke‐
ringsradar foran og bak er aktivert:
Et kort trykk deaktiverer begge sy‐
stemene.

Kjøring og bruk161

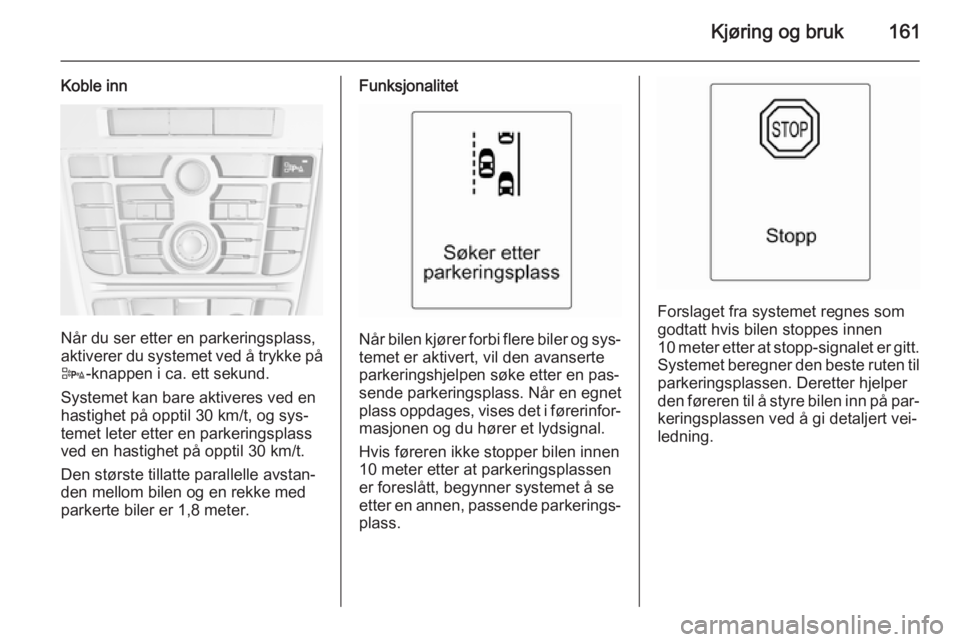

Koble inn
Når du ser etter en parkeringsplass,
aktiverer du systemet ved å trykke på D -knappen i ca. ett sekund.
Systemet kan bare aktiveres ved en
hastighet på opptil 30 km/t, og sys‐ temet leter etter en parkeringsplass
ved en hastighet på opptil 30 km/t.
Den største tillatte parallelle avstan‐
den mellom bilen og en rekke med
parkerte biler er 1,8 meter.
Funksjonalitet
Når bilen kjører forbi flere biler og sys‐ temet er aktivert, vil den avanserte
parkeringshjelpen søke etter en pas‐
sende parkeringsplass. Når en egnet
plass oppdages, vises det i førerinfor‐
masjonen og du hører et lydsignal.
Hvis føreren ikke stopper bilen innen
10 meter etter at parkeringsplassen
er foreslått, begynner systemet å se
etter en annen, passende parkerings‐
plass.
Forslaget fra systemet regnes som
godtatt hvis bilen stoppes innen
10 meter etter at stopp-signalet er gitt. Systemet beregner den beste ruten til
parkeringsplassen. Deretter hjelper
den føreren til å styre bilen inn på par‐ keringsplassen ved å gi detaljert vei‐
ledning.

162Kjøring og bruk
Anvisningene som vises i displayet:■ Et hint hvis farten er over 30 km/t.
■ Kravet om å stoppe bilen når en parkeringsluke er registrert.
■ Kjøreretningen under parkerings‐ manøveren.
■ Rattets stilling under parkeringen.
■ For noen av instruksene vises det en framdriftstripe.En vellykket parkering vises med et
slutt-symbol.
Legg alltid merke til lyden fra parke‐
ringsradaren foran og bak. Kontinuer‐
lig lyd betyr at avstanden til en hin‐
dring er under ca. 30 cm.
Skifte parkeringsside
Systemet er konfigurert til å finne par‐ keringsplasser på passasjersiden
som standard. For å oppdage parke‐
ringsplasser på førersiden slås ret‐
ningsviseren på førersiden på under
letingen.
Systemet søker etter parkeringsplas‐ ser på passasjersiden igjen så snartretningsviseren er slått av.
Prioritet i displayet
Etter at avansert parkeringshjelp er
aktivert, kommer det en melding i fø‐
rerinformasjonen. Visning av avan‐ sert parkeringshjelp i førerinformasjo‐
nen kan bli avbrutt av meldinger om
bilen med høyere prioritet. Etter at
meldingen er kvittert med SET/CLR-
knappen på blinklyshendelen, vises instruksene til den avanserte parke‐
ringshjelpen igjen, og parkeringsma‐
nøveren kan fortsette.
Utkobling
Systemet kobles ut ved å:
■ trykke kort på D hvis avansert
parkeringshjelp samt parkeringsra‐ dar foran og bak er aktivert
■ holde inne D hvis avansert par‐
keringshjelp er aktivert
■ parkeringen avsluttet
■ kjøring med hastighet over 30 km/t
■ slå av tenningen

Kjøring og bruk163
Deaktivering av føreren eller av sys‐
temet under manøvrering vises ved
Parkering deaktivert i førerinforma‐
sjonen.
Feil
En melding vises i førerinformasjonen
når:
■ det er en feil i systemet,
■ føreren ikke fullførte parkeringen,
■ systemet er ikke i funksjon.
Hvis en hindring oppdages under par‐ keringsveiledningen, vises Stopp i fø‐
rerinformasjonen. Hvis hindringen
fjernes, gjenopptas parkeringsma‐
nøvren. Hvis gjenstanden ikke fjer‐
nes, kobles systemet ut. Trykk på
D i omtrent ett sekund for å koble
inn systemet og lete etter en annen
parkeringsplass.Grunnleggende informasjon om
parkeringsradarsystemer9 Advarsel
Under visse omstendigheter kan
reflekterende overflater på gjen‐
stander eller klær samt lydkilder
utenfor bilen føre til at systemet
ikke registrerer hindringer.
Vær spesielt oppmerksom på
eventuelle lave hindringer som
kan skade den nedre delen av
støtfangeren.
Merk
Systemet kan fungere dårligere
hvis følere er tildekket av
for eksempel is eller snø.
Ytelsen til parkeringsradaren kan
svekkes ved tung last.
Spesielle betingelser gjelder hvis
det er større biler i nærheten
(for eksempel terrengbiler og va‐
rebiler). Det er ikke sikkert at sys‐
temet oppdager hindringer og an‐
gir riktig avstand i det øvre partiet
på slike kjøretøy.
Det er ikke sikkert systemet opp‐
dager gjenstander med et svært
lite reflekterende tverrmål, som
for eksempel er smale eller av
mykt materiale.
Parkeringsradarsystemer regi‐
strerer ikke gjenstander utenfor re‐ gistreringsområdet.
Les dette
Parkeringsradaren kan aktiveres og
deaktiveres ved at innstillingene
endres i informasjonsdisplayet. Hvis det er montert tilhengerfeste, må
dette velges i menyen.
Personlig tilpasning av bilen 3 103.

164Kjøring og bruk
Les dette
Parkeringshjelpsystemet registrerer
automatisk et fabrikkmontert tilhen‐
gerfeste. De deaktiveres når kontak‐ ten kobles til.
Følerne kan registrere et objekt som
ikke finnes (ekkoforstyrrelse) på
grunn av eksterne akustiske eller
mekaniske forstyrrelser.
Det er ikke sikkert lukeparkerings‐ hjelpen reagerer på endringer på
parkeringsplassen etter at parke‐
ringsmanøveren er innledet.
Les dette
Etter bruk trenger den avanserte
parkeringsradaren kalibrering. For
optimal parkeringsveiledning er det
nødvendig med en kjøreavstand på
minst 35 km, inkludert svinger.
Varsling om dødvinkel på
siden
Blindsonevarslingssystemet oppda‐
ger og rapporterer gjenstander på en
av sidene av bilen, innenfor en angitt
"blindsone". Systemet varsler visuelt i hvert av sidespeilene når det regi‐streres objekter som muligens ikke er synlige i de innvendige og utvendige
speilene.
Systemets følere er plassert i støt‐
fangeren på venstre og høyre side av
bilen.9 Advarsel
Blindsonevarslingen erstatter ikke
førerens syn.
Systemet oppdager ikke:
■ Kjøretøyer som er utenfor blindsonen, som kan nærme
seg raskt.
■ Fotgjengere, syklister eller dyr.
Før du skifter fil må du alltid sjekke alle speil, se over skulderen og
bruke blinklyset.
Når systemet oppdager et kjøretøy i blindsonen under kjøring forover, en‐
ten et kjøretøy som passerer eller et
som blir passert, tennes et gult var‐
selsymbol B i det gjeldende sidespei‐
let. Hvis føreren så aktiverer blink‐
lyset, begynner varselsymbolet B å
blinke gult som varsling om å ikke
bytte filer.
Les dette
Hvis du kjører minst 10 km/t fortere
enn bilen du passerer, tennes ikke varselsymbolet B i det aktuelle si‐
despeilet.
Blindsonevarslingen er aktiv fra has‐
tighet på 10 km/t opp til 140 km/t. Ved
kjørehastighet over 140 km/t deakti‐
veres systemet, noe som angis av at
varselsymbolene B lyser svakt i
begge sidespeilene. Varselsymbo‐ lene slukker hvis hastigheten reduse‐ res igjen. Hvis et kjøretøy registreres

Kjøring og bruk165
i blindsonen, lyser varselsymbolene
B som normalt på den gjeldende si‐
den.
Når bilen startes, lyser begge utven‐
dige speildisplayer en kort stund for å
angi at systemet fungerer.
Systemet kan aktiveres eller deakti‐
veres i menyen Innstillinger på in‐
formasjonsdisplayet. Personlig tilpas‐
ning av bilen 3 103.
Utkoblingen vises ved en melding i
førerinformasjonen (DIC).
Registreringssoner
Systemføleren dekker en sone på ca.
3 meter på begge sider av bilen.
Denne sonen begynner ved hvert si‐
despeil og strekker seg omtrent
3 meter bakover. Høyden på sonen er ca. 0,5 meter til 2 meter fra bakken.
Systemet deaktiveres dersom bilen
sleper en tilhenger.
Blindsonevarslingen er konstruert for
å overse stillestående objekter som
rekkverk, stolper, veisikring, vegger
og bjelker. Parkerte kjøretøyer eller møtende kjøretøyer registreres ikke.Feil
Tilfeldige tapte alarmer kan oppstå
under normale forhold.
Blindsonevarslingen fungerer ikke
når venstre eller høyre hjørne av støt‐ fangeren bak er dekket av søle, skitt,
snø, is eller sørpe. Rengjøringsin‐
struksjoner 3 220.
I tilfelle feil i systemet eller hvis sys‐ temet ikke fungerer på grunn av mid‐
lertidige forhold, vises en melding i
førerinformasjonen. Be et verksted
om hjelp hvis feilen ikke forsvinner.
Kamera bak Ryggekameraet hjelper føreren un‐
der rygging ved å vise området bak
bilen.
Bildet fra kameraet vises på farge-in‐
fodisplayet.9 Advarsel
Ryggekameraet skal ikke erstatte
førerens syn. Husk at gjenstander utenfor kameraets synsfelt og par‐
keringsradarfølerne ikke vises,
f.eks. områder nedenfor støtfang‐
eren eller under bilen.
Ikke rygg bilen kun ved å se på in‐
formasjonsdisplayet. Kontroller
omgivelsene bak og rundt bilen før du rygger.
Koble inn
Riggekameraet aktiveres automatisk
når bilen settes i revers.
Funksjonalitet

166Kjøring og bruk
Kameraet er montert mellom num‐
merskiltlampene og har en visnings‐
vinkel på 130°.
Området som vises av kameraet, er
begrenset. Avstandene som bildet vi‐ ser, er annerledes enn den faktiske
avstanden.
Støttelinjer
Dynamiske hjelpelinjer er horisontale linjer med intervaller på 1 meter som
vises på bildet for å definere avstan‐
den til viste objekter.
Kursen til bilen vises i samsvar med
styrevinkelen.
Funksjonen kan deaktiveres i me‐
nyen Innstillinger på informasjonsdis‐
playet. Personlig tilpasning av bilen
3 103.
Varselssymboler
Varselssymbolene er angitt som tri‐
angler 9 på bildet, som viser hindrin‐
gene som oppdages av parkeringsra‐ darfølerne bak.
I tillegg viser 9 på den øverste linjen
i informasjonsdisplayet med en vars‐
ling om å kontrollere bilens omgivel‐
ser.
Den øverste linjen i displayet kan slet‐ tes ved å trykke på flerfunksjonsknot‐ ten.
Skjerminnstillinger
Navi 650/Navi 950 : Lysstyrken kan
innstilles ved å først trykke inn og så
dreie den ytre ringen på flerfunksjons‐
knotten.
CD 600 : Lysstyrken kan stilles inn ved
først å trykke inn og deretter vri mul‐
tifunksjonsbryteren.

Kjøring og bruk167
UtkoblingKameraet deaktiveres når en viss
hastighet forover overskrides eller
hvis revers ikke blir aktivert på ca.
10 sekunder.
Aktivering eller deaktivering av ryg‐
gekameraet kan endres i menyen
Innstillinger på informasjonsdis‐
playet. Personlig tilpasning av bilen
3 103.
Feil Feilmeldinger vises med en 9 på
øverste linje av info-displayet.
Ryggekameraet fungerer ikke alltid
bra nok hvis:
■ Omgivelsene er mørke.
■ Solen eller stråler fra hovedlys skin‐
ner direkte inn i kameralinsen.
■ Is, snø, søle eller annet dekker ka‐ meralinsen. Rengjør linsen, skyll
den med vann og tørk av med en
myk klut.
■ Bilen har fått støt mot baksiden.
■ Det oppstår ekstreme temperatu‐ rendringer.Trafikkskilt-assistent
Funksjonalitet Trafikkskiltregistreringen registrerer
bestemte trafikkskilt med et kamera
bak frontruten og viser dem i førerin‐
formasjonen (DIC).
Trafikkskilt som blir registrert er:
Grense - og forbikjøring forbudt-skilt ■ fartsgrense
■ forbikjøring forbudt
■ slutt på fartsgrense
■ slutt på forbikjøringsforbudVeiskilt
Begynner og slutter med:
■ motorveier
■ A-veier
■ barn lekerEkstra skilt ■ ekstra tips om trafikkskilt
■ begrenset tilhengerkjøring
■ begrensninger for trekkvogn
■ fare for glatt vei
■ varsling om snø
■ retningspiler
Fartsskilt og forbikjøring forbudt-skilt vises i førerinformasjonen frem til ne‐
ste fartsskilt eller slutt på hastighets‐
grense registreres, eller et definert
tidsavbrudd for et skilt.

168Kjøring og bruk
Flere skilt kan vises på displayet sam‐
tidig.
Et utropstegn i en ramme angir at det finnes et skilt til, som ikke kan identi‐
fiseres av systemet.
Systemet er aktivert ved hastighet
opp til 200 km/t, avhengig av lysfor‐
holdene. I mørket er systemet aktivt
opp til en hastighet på 160 km/t.
Så snart hastigheten blir lavere enn
55 km/t, nullstilles displayet, og inn‐
holdet på trafikkskiltsiden slettes,
f.eks. ved kjøring inn i en bysone. Den
neste registrerte hastighetsanvisnin‐
gen vises.
Displayvisning
Trafikkskilt vises på siden
Trafikkskiltregistrering i førerinforma‐
sjonen.
Velg Innstillinger X ved å trykke
MENU og velge
Trafikkskiltregistrering med funk‐
sjonsvelgeren på blinklyshendelen
3 94.
Når en annen side i førerinformasjo‐
nen har vært valgt, og
Trafikkskiltregistrering så velges
igjen, vises det siste registrerte tra‐
fikkskiltet.
