OPEL CASCADA 2015.5 Manual de Instrucciones (in Spanish)

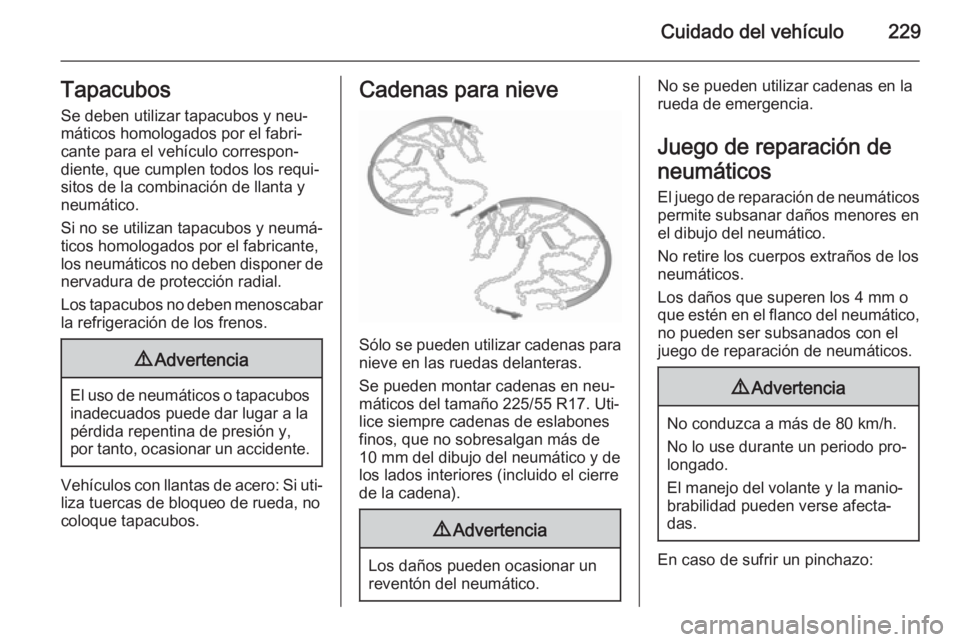

Cuidado del vehículo229Tapacubos
Se deben utilizar tapacubos y neu‐
máticos homologados por el fabri‐
cante para el vehículo correspon‐
diente, que cumplen todos los requi‐
sitos de la combinación de llanta y
neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.9 Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.
Vehículos con llantas de acero: Si uti‐
liza tuercas de bloqueo de rueda, no
coloque tapacubos.
Cadenas para nieve
Sólo se pueden utilizar cadenas para nieve en las ruedas delanteras.
Se pueden montar cadenas en neu‐
máticos del tamaño 225/55 R17. Uti‐
lice siempre cadenas de eslabones
finos, que no sobresalgan más de 10 mm del dibujo del neumático y de
los lados interiores (incluido el cierre de la cadena).
9 Advertencia
Los daños pueden ocasionar un
reventón del neumático.
No se pueden utilizar cadenas en la
rueda de emergencia.
Juego de reparación de
neumáticos
El juego de reparación de neumáticos permite subsanar daños menores en
el dibujo del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los 4 mm o
que estén en el flanco del neumático, no pueden ser subsanados con el
juego de reparación de neumáticos.9 Advertencia
No conduzca a más de 80 km/h.
No lo use durante un periodo pro‐
longado.
El manejo del volante y la manio‐
brabilidad pueden verse afecta‐ das.
En caso de sufrir un pinchazo:

230Cuidado del vehículo

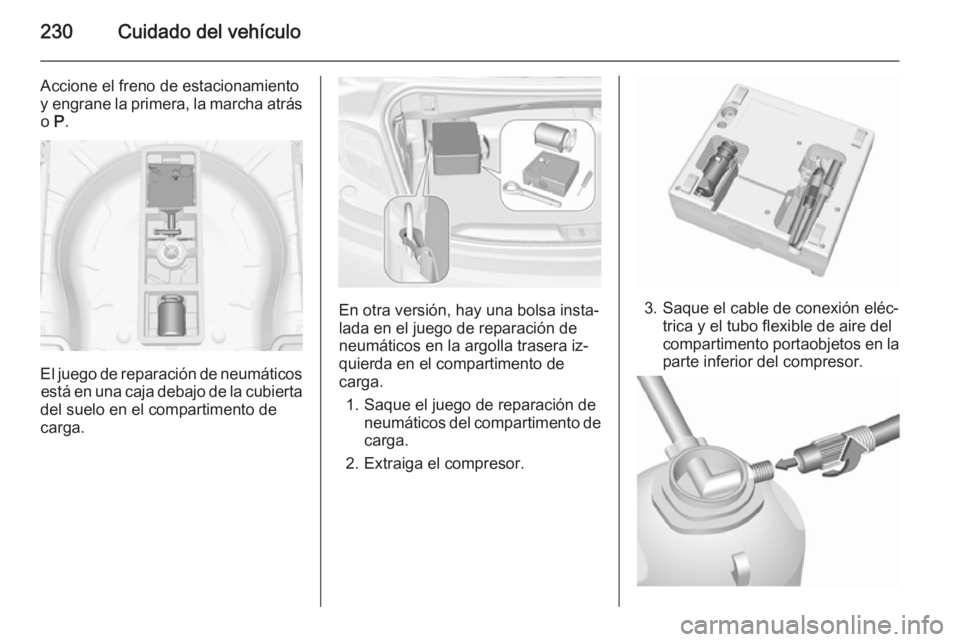

Accione el freno de estacionamiento
y engrane la primera, la marcha atrás o P.
El juego de reparación de neumáticos
está en una caja debajo de la cubierta
del suelo en el compartimento de
carga.
En otra versión, hay una bolsa insta‐
lada en el juego de reparación de
neumáticos en la argolla trasera iz‐
quierda en el compartimento de
carga.
1. Saque el juego de reparación de neumáticos del compartimento decarga.
2. Extraiga el compresor.3. Saque el cable de conexión eléc‐ trica y el tubo flexible de aire del
compartimento portaobjetos en la
parte inferior del compresor.

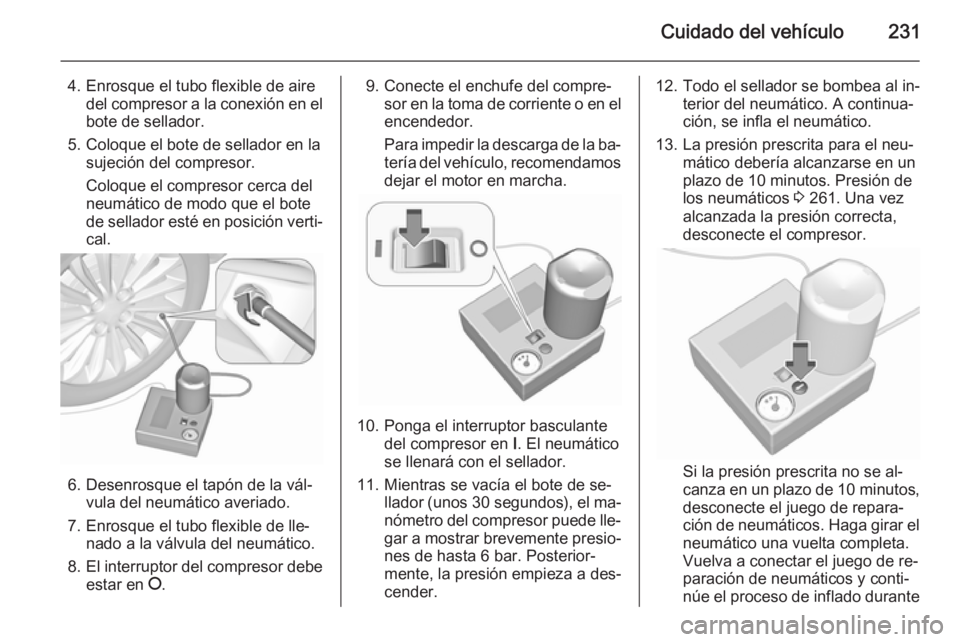

Cuidado del vehículo231
4. Enrosque el tubo flexible de airedel compresor a la conexión en el
bote de sellador.
5. Coloque el bote de sellador en la sujeción del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
de sellador esté en posición verti‐ cal.
6. Desenrosque el tapón de la vál‐ vula del neumático averiado.
7. Enrosque el tubo flexible de lle‐ nado a la válvula del neumático.
8. El interruptor del compresor debe
estar en J.
9. Conecte el enchufe del compre‐
sor en la toma de corriente o en el
encendedor.
Para impedir la descarga de la ba‐
tería del vehículo, recomendamos
dejar el motor en marcha.
10. Ponga el interruptor basculante del compresor en I. El neumático
se llenará con el sellador.
11. Mientras se vacía el bote de se‐ llador (unos 30 segundos ), el ma‐
nómetro del compresor puede lle‐ gar a mostrar brevemente presio‐
nes de hasta 6 bar. Posterior‐
mente, la presión empieza a des‐
cender.
12. Todo el sellador se bombea al in‐ terior del neumático. A continua‐
ción, se infla el neumático.
13. La presión prescrita para el neu‐ mático debería alcanzarse en unplazo de 10 minutos. Presión de
los neumáticos 3 261. Una vez
alcanzada la presión correcta,
desconecte el compresor.
Si la presión prescrita no se al‐
canza en un plazo de 10 minutos,
desconecte el juego de repara‐
ción de neumáticos. Haga girar el
neumático una vuelta completa.
Vuelva a conectar el juego de re‐
paración de neumáticos y conti‐
núe el proceso de inflado durante

232Cuidado del vehículo
otros 10 minutos. Si aún no se al‐
canza la presión prescrita, signi‐ fica que el daño del neumático es demasiado grave. Recurra a la
ayuda de un taller.
Vacíe el exceso de presión de los
neumáticos mediante el botón si‐ tuado encima del indicador de
presión.
El compresor no debe estar en
servicio más de 10 minutos.
14. Desacople el juego de reparación
de neumáticos. Pulse la pestaña
que hay en el soporte para des‐
montar el bote de sellador del so‐ porte. Enrosque el tubo flexible de inflado a la conexión libre del bote
de sellador. Esto evita fugas de
sellador. Guarde el juego de re‐
paración de neumáticos en el
compartimento de carga.
15. Elimine el exceso de sellador con
un paño.
16. La pegatina que se adjunta con el
bote de sellador, que indica la ve‐ locidad máxima autorizada, debe
colocarse en el campo visual del

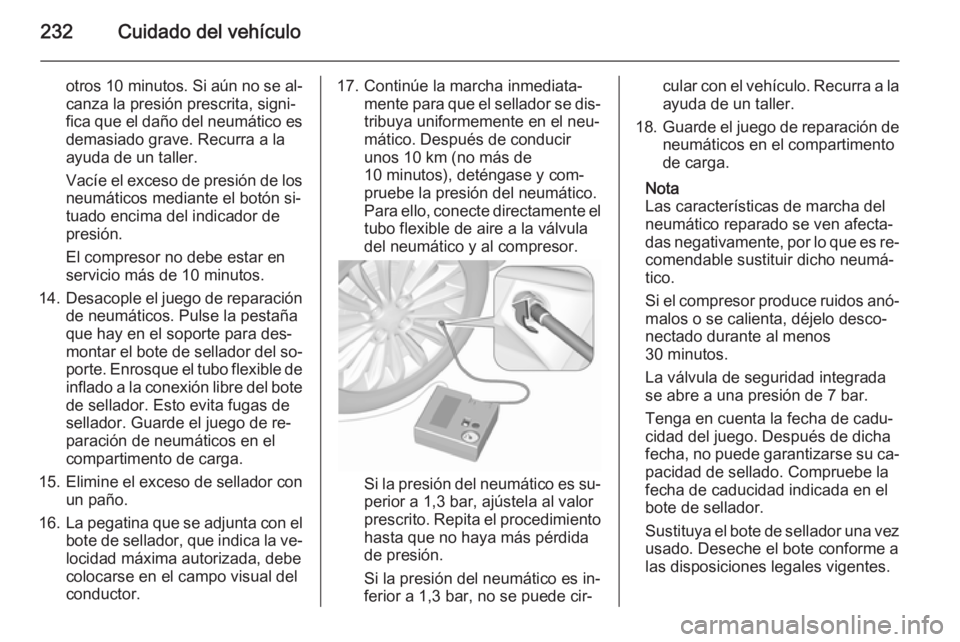

conductor.17. Continúe la marcha inmediata‐ mente para que el sellador se dis‐tribuya uniformemente en el neu‐
mático. Después de conducir
unos 10 km (no más de
10 minutos), deténgase y com‐
pruebe la presión del neumático.
Para ello, conecte directamente el tubo flexible de aire a la válvula
del neumático y al compresor.
Si la presión del neumático es su‐ perior a 1,3 bar, ajústela al valor
prescrito. Repita el procedimiento
hasta que no haya más pérdida
de presión.
Si la presión del neumático es in‐
ferior a 1,3 bar, no se puede cir‐
cular con el vehículo. Recurra a la ayuda de un taller.
18. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es re‐ comendable sustituir dicho neumá‐
tico.
Si el compresor produce ruidos anó‐
malos o se calienta, déjelo desco‐
nectado durante al menos
30 minutos.
La válvula de seguridad integrada
se abre a una presión de 7 bar.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su ca‐ pacidad de sellado. Compruebe la
fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez usado. Deseche el bote conforme a
las disposiciones legales vigentes.

Cuidado del vehículo233

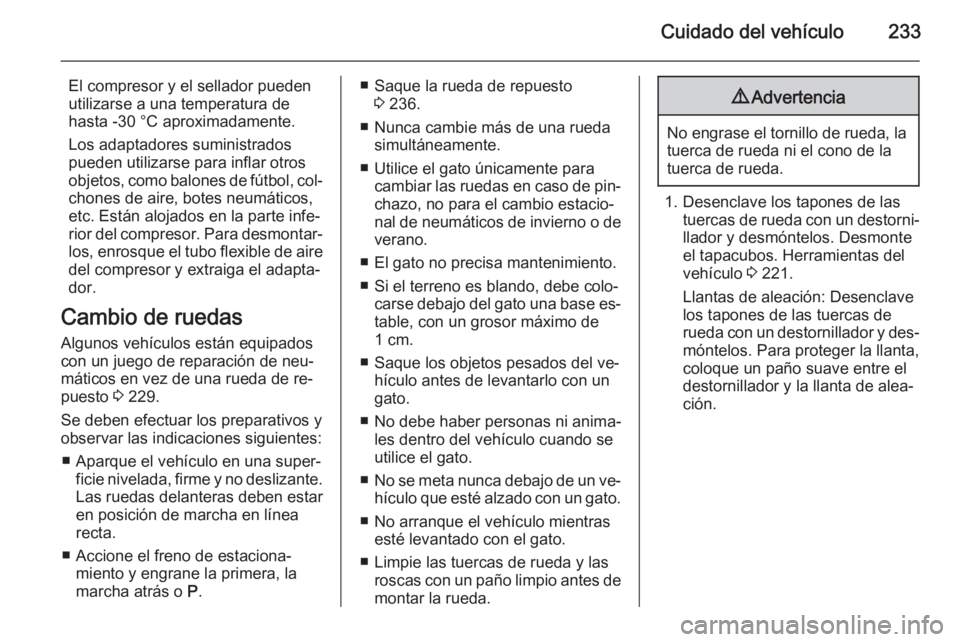

El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Los adaptadores suministrados
pueden utilizarse para inflar otros
objetos, como balones de fútbol, col‐ chones de aire, botes neumáticos,
etc. Están alojados en la parte infe‐
rior del compresor. Para desmontar‐
los, enrosque el tubo flexible de aire del compresor y extraiga el adapta‐dor.
Cambio de ruedas Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto 3 229.
Se deben efectuar los preparativos y
observar las indicaciones siguientes:
■ Aparque el vehículo en una super‐ ficie nivelada, firme y no deslizante.
Las ruedas delanteras deben estar en posición de marcha en línea
recta.
■ Accione el freno de estaciona‐ miento y engrane la primera, la
marcha atrás o P.■ Saque la rueda de repuesto
3 236.
■ Nunca cambie más de una rueda simultáneamente.
■ Utilice el gato únicamente para cambiar las ruedas en caso de pin‐
chazo, no para el cambio estacio‐ nal de neumáticos de invierno o de verano.
■ El gato no precisa mantenimiento.
■ Si el terreno es blando, debe colo‐ carse debajo del gato una base es‐
table, con un grosor máximo de
1 cm.
■ Saque los objetos pesados del ve‐ hículo antes de levantarlo con un
gato.
■ No debe haber personas ni anima‐ les dentro del vehículo cuando se
utilice el gato.
■ No se meta nunca debajo de un ve‐
hículo que esté alzado con un gato.
■ No arranque el vehículo mientras esté levantado con el gato.
■ Limpie las tuercas de rueda y las roscas con un paño limpio antes demontar la rueda.9 Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.
1. Desenclave los tapones de las tuercas de rueda con un destorni‐llador y desmóntelos. Desmonte
el tapacubos. Herramientas del
vehículo 3 221.
Llantas de aleación: Desenclave
los tapones de las tuercas de
rueda con un destornillador y des‐
móntelos. Para proteger la llanta,
coloque un paño suave entre el
destornillador y la llanta de alea‐
ción.

234Cuidado del vehículo

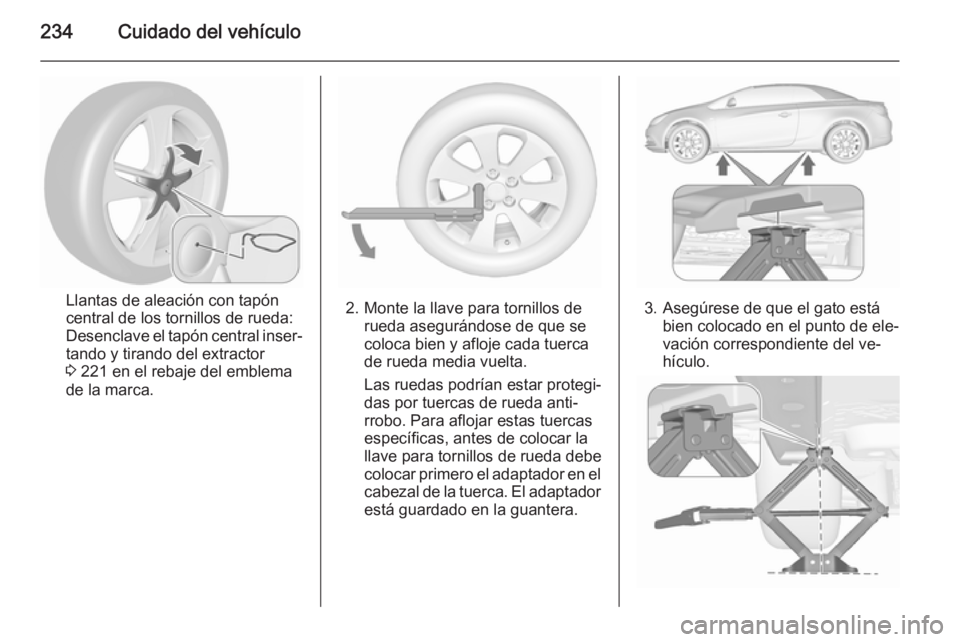

Llantas de aleación con tapón
central de los tornillos de rueda:
Desenclave el tapón central inser‐
tando y tirando del extractor
3 221 en el rebaje del emblema
de la marca.2. Monte la llave para tornillos de rueda asegurándose de que se
coloca bien y afloje cada tuerca
de rueda media vuelta.
Las ruedas podrían estar protegi‐
das por tuercas de rueda anti‐
rrobo. Para aflojar estas tuercas
específicas, antes de colocar la
llave para tornillos de rueda debe
colocar primero el adaptador en el
cabezal de la tuerca. El adaptador está guardado en la guantera.3. Asegúrese de que el gato está bien colocado en el punto de ele‐
vación correspondiente del ve‐
hículo.

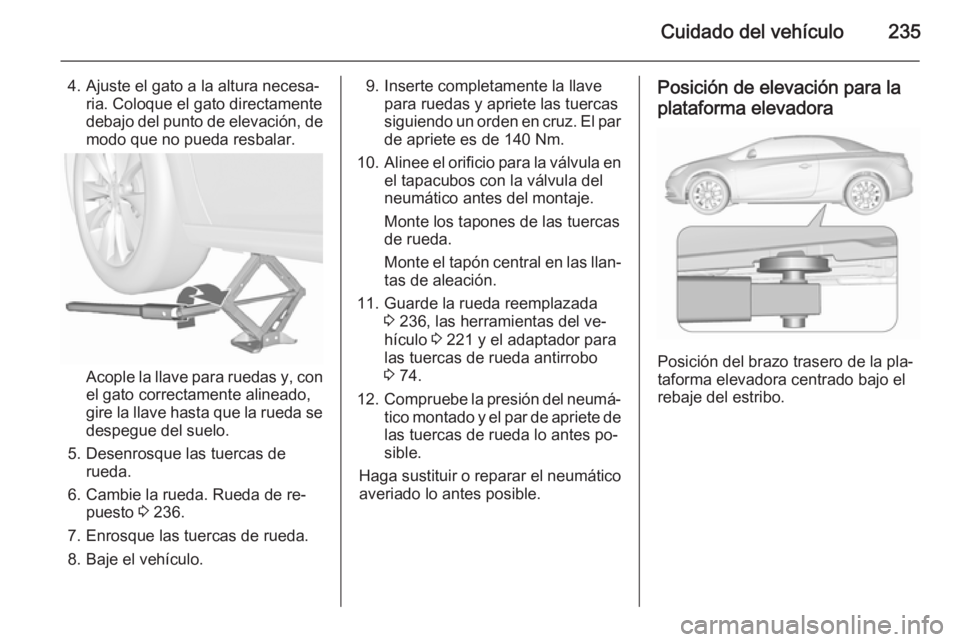

Cuidado del vehículo235
4. Ajuste el gato a la altura necesa‐ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
Acople la llave para ruedas y, con
el gato correctamente alineado,
gire la llave hasta que la rueda se despegue del suelo.
5. Desenrosque las tuercas de rueda.
6. Cambie la rueda. Rueda de re‐ puesto 3 236.
7. Enrosque las tuercas de rueda.
8. Baje el vehículo.
9. Inserte completamente la llave para ruedas y apriete las tuercas
siguiendo un orden en cruz. El par de apriete es de 140 Nm.
10. Alinee el orificio para la válvula en
el tapacubos con la válvula del
neumático antes del montaje.
Monte los tapones de las tuercas
de rueda.
Monte el tapón central en las llan‐
tas de aleación.
11. Guarde la rueda reemplazada 3 236, las herramientas del ve‐
hículo 3 221 y el adaptador para
las tuercas de rueda antirrobo
3 74.
12. Compruebe la presión del neumá‐
tico montado y el par de apriete de
las tuercas de rueda lo antes po‐
sible.
Haga sustituir o reparar el neumático
averiado lo antes posible.Posición de elevación para la
plataforma elevadora
Posición del brazo trasero de la pla‐
taforma elevadora centrado bajo el
rebaje del estribo.

236Cuidado del vehículo

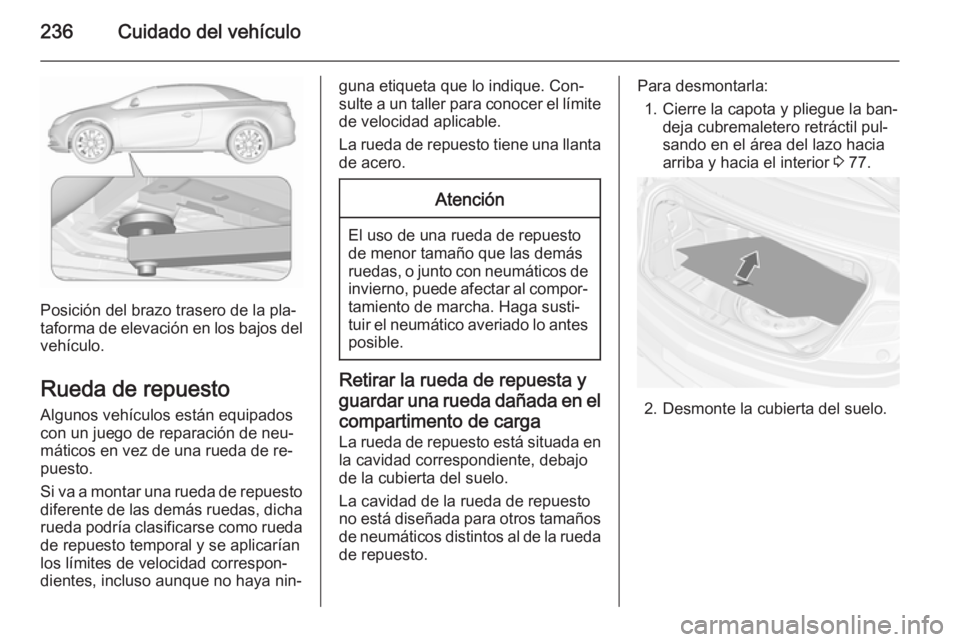

Posición del brazo trasero de la pla‐
taforma de elevación en los bajos del
vehículo.
Rueda de repuesto
Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto.
Si va a montar una rueda de repuesto diferente de las demás ruedas, dicha
rueda podría clasificarse como rueda
de repuesto temporal y se aplicarían
los límites de velocidad correspon‐ dientes, incluso aunque no haya nin‐
guna etiqueta que lo indique. Con‐
sulte a un taller para conocer el límite de velocidad aplicable.
La rueda de repuesto tiene una llanta
de acero.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐
tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
Retirar la rueda de repuesta y
guardar una rueda dañada en el
compartimento de carga
La rueda de repuesto está situada en la cavidad correspondiente, debajo
de la cubierta del suelo.
La cavidad de la rueda de repuesto
no está diseñada para otros tamaños de neumáticos distintos al de la rueda
de repuesto.
Para desmontarla:
1. Cierre la capota y pliegue la ban‐ deja cubremaletero retráctil pul‐
sando en el área del lazo hacia
arriba y hacia el interior 3 77.
2. Desmonte la cubierta del suelo.

Cuidado del vehículo237

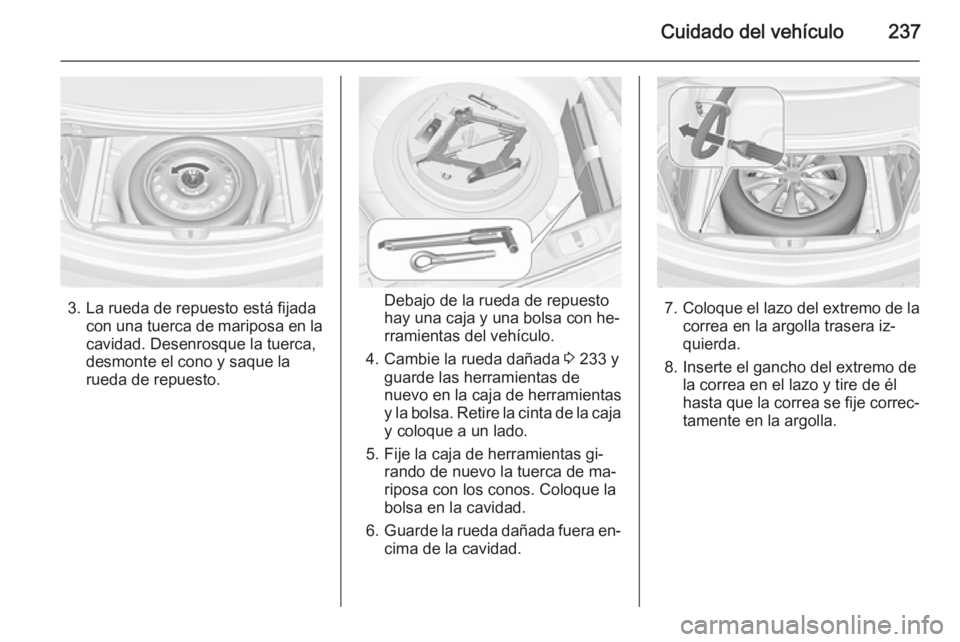

3. La rueda de repuesto está fijadacon una tuerca de mariposa en la
cavidad. Desenrosque la tuerca,
desmonte el cono y saque la
rueda de repuesto.Debajo de la rueda de repuesto
hay una caja y una bolsa con he‐
rramientas del vehículo.
4. Cambie la rueda dañada 3 233 y
guarde las herramientas de
nuevo en la caja de herramientas
y la bolsa. Retire la cinta de la caja y coloque a un lado.
5. Fije la caja de herramientas gi‐ rando de nuevo la tuerca de ma‐
riposa con los conos. Coloque la
bolsa en la cavidad.
6. Guarde la rueda dañada fuera en‐
cima de la cavidad.7. Coloque el lazo del extremo de la
correa en la argolla trasera iz‐
quierda.
8. Inserte el gancho del extremo de la correa en el lazo y tire de él
hasta que la correa se fije correc‐
tamente en la argolla.

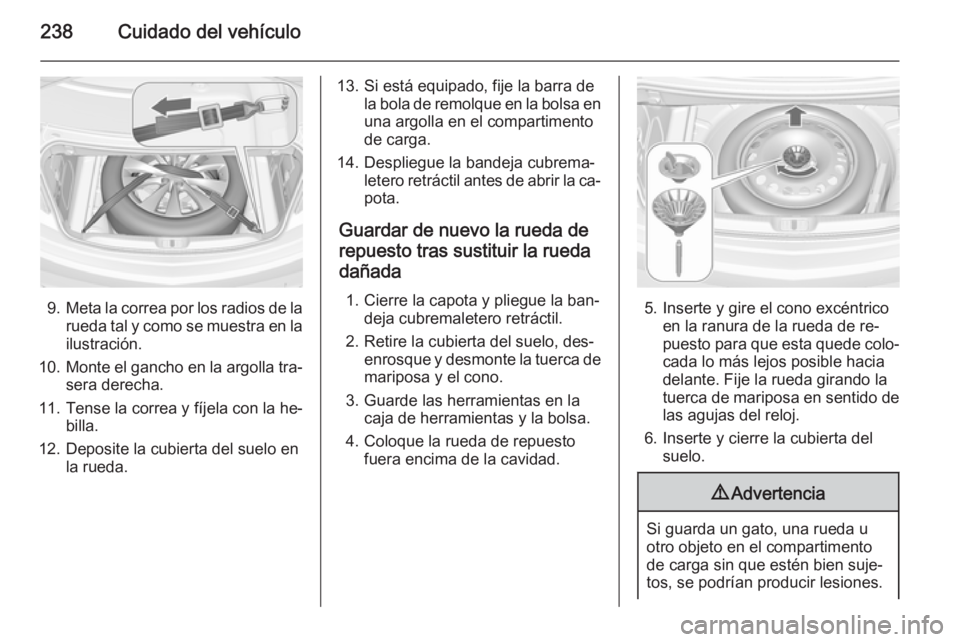

238Cuidado del vehículo
9.Meta la correa por los radios de la
rueda tal y como se muestra en la ilustración.
10. Monte el gancho en la argolla tra‐
sera derecha.
11. Tense la correa y fíjela con la he‐ billa.
12. Deposite la cubierta del suelo en la rueda.
13. Si está equipado, fije la barra dela bola de remolque en la bolsa enuna argolla en el compartimento
de carga.
14. Despliegue la bandeja cubrema‐ letero retráctil antes de abrir la ca‐
pota.
Guardar de nuevo la rueda de repuesto tras sustituir la ruedadañada
1. Cierre la capota y pliegue la ban‐ deja cubremaletero retráctil.
2. Retire la cubierta del suelo, des‐ enrosque y desmonte la tuerca demariposa y el cono.
3. Guarde las herramientas en la caja de herramientas y la bolsa.
4. Coloque la rueda de repuesto fuera encima de la cavidad.
5. Inserte y gire el cono excéntrico en la ranura de la rueda de re‐
puesto para que esta quede colo‐ cada lo más lejos posible hacia
delante. Fije la rueda girando la
tuerca de mariposa en sentido de
las agujas del reloj.
6. Inserte y cierre la cubierta del suelo.
9 Advertencia
Si guarda un gato, una rueda u
otro objeto en el compartimento
de carga sin que estén bien suje‐
tos, se podrían producir lesiones.
