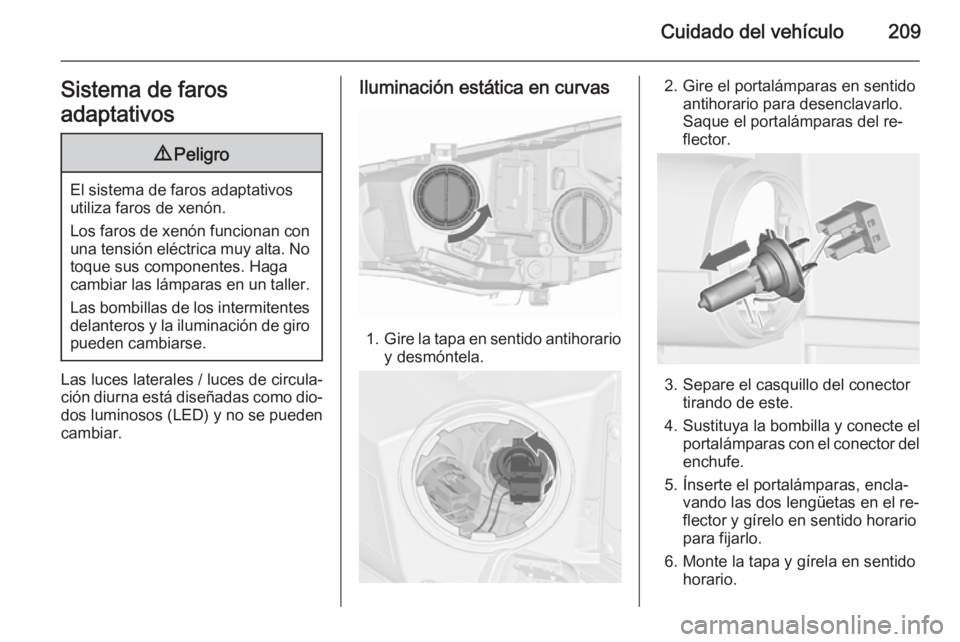

Cuidado del vehículo209Sistema de faros
adaptativos9 Peligro
El sistema de faros adaptativos
utiliza faros de xenón.
Los faros de xenón funcionan con una tensión eléctrica muy alta. No
toque sus componentes. Haga
cambiar las lámparas en un taller.
Las bombillas de los intermitentesdelanteros y la iluminación de giro pueden cambiarse.
Las luces laterales / luces de circula‐
ción diurna está diseñadas como dio‐
dos luminosos (LED) y no se pueden
cambiar.
Iluminación estática en curvas
1. Gire la tapa en sentido antihorario
y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Separe el casquillo del conector tirando de este.
4. Sustituya la bombilla y conecte el portalámparas con el conector delenchufe.
5. Ínserte el portalámparas, encla‐ vando las dos lengüetas en el re‐
flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.

210Cuidado del vehículoLuces antiniebla
Se puede acceder a las bombillas
desde los bajos del vehículo.
1. Gire el portalámparas en sentido antihorario y sáquelo del reflector.
2. Separe el casquillo del conectorpresionando el saliente de fija‐
ción.
3. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
4. Inserte el casquillo de la bombilla en el reflector y gírelo en sentido
horario para enclavarlo.
Intermitentes delanteros
1. Gire la tapa (1) en sentido antiho‐
rario y desmóntela.

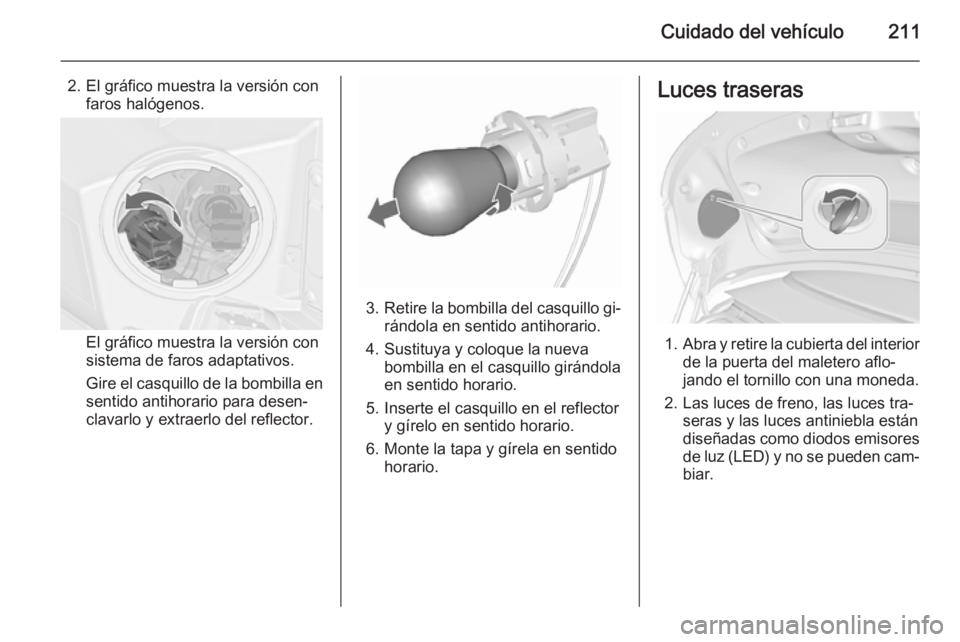

Cuidado del vehículo211
2. El gráfico muestra la versión confaros halógenos.
El gráfico muestra la versión con
sistema de faros adaptativos.
Gire el casquillo de la bombilla en
sentido antihorario para desen‐
clavarlo y extraerlo del reflector.
3. Retire la bombilla del casquillo gi‐
rándola en sentido antihorario.
4. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
5. Inserte el casquillo en el reflector y gírelo en sentido horario.
6. Monte la tapa y gírela en sentido horario.
Luces traseras
1.Abra y retire la cubierta del interior
de la puerta del maletero aflo‐
jando el tornillo con una moneda.
2. Las luces de freno, las luces tra‐ seras y las luces antiniebla estándiseñadas como diodos emisores de luz (LED) y no se pueden cam‐
biar.

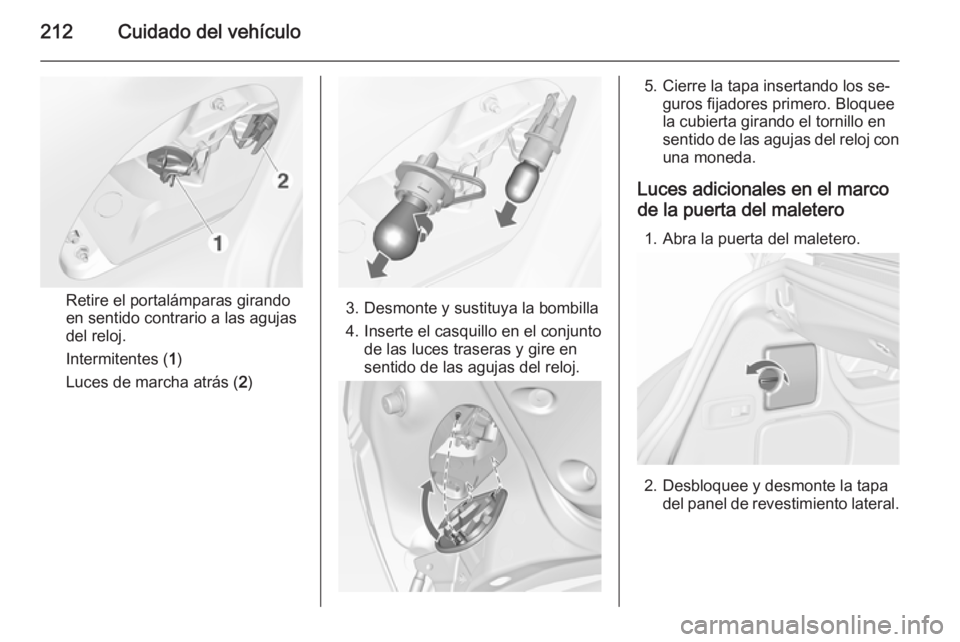

212Cuidado del vehículo
Retire el portalámparas girando
en sentido contrario a las agujas
del reloj.
Intermitentes ( 1)
Luces de marcha atrás ( 2)3. Desmonte y sustituya la bombilla
4. Inserte el casquillo en el conjunto de las luces traseras y gire en
sentido de las agujas del reloj.
5. Cierre la tapa insertando los se‐ guros fijadores primero. Bloquee
la cubierta girando el tornillo en
sentido de las agujas del reloj con
una moneda.
Luces adicionales en el marco de la puerta del maletero
1. Abra la puerta del maletero.
2. Desbloquee y desmonte la tapa del panel de revestimiento lateral.

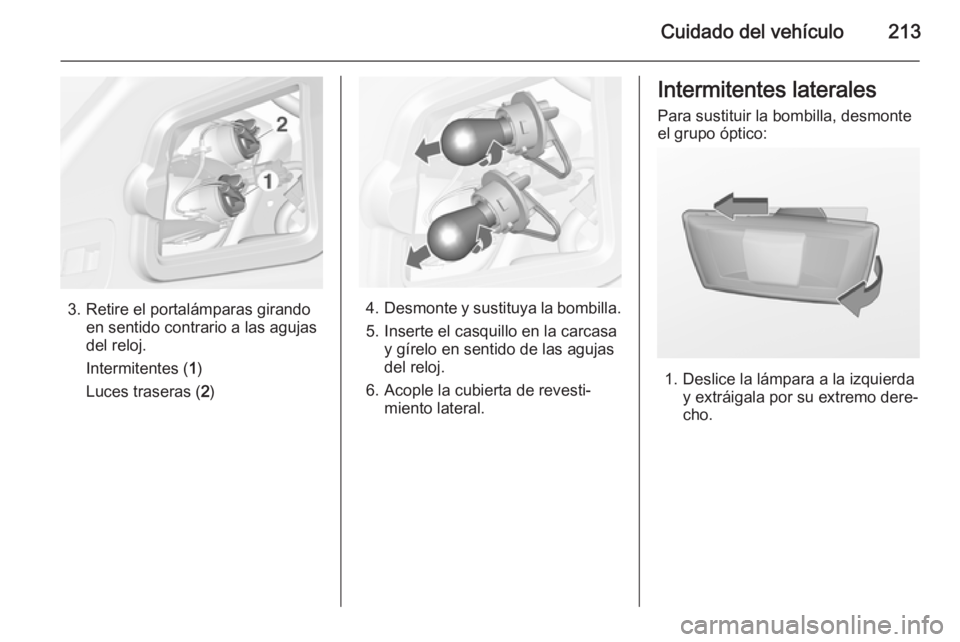

Cuidado del vehículo213
3. Retire el portalámparas girandoen sentido contrario a las agujas
del reloj.
Intermitentes ( 1)
Luces traseras ( 2)4. Desmonte y sustituya la bombilla.
5. Inserte el casquillo en la carcasa y gírelo en sentido de las agujas
del reloj.
6. Acople la cubierta de revesti‐ miento lateral.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara a la izquierda y extráigala por su extremo dere‐
cho.

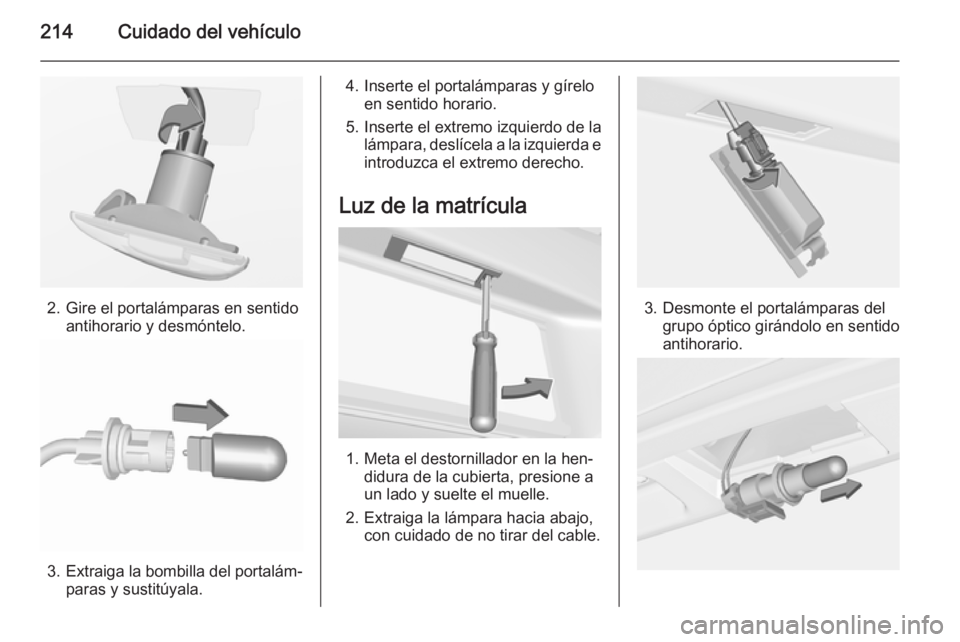

214Cuidado del vehículo
2. Gire el portalámparas en sentidoantihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícela a la izquierda e
introduzca el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hen‐ didura de la cubierta, presione a
un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.
3. Desmonte el portalámparas delgrupo óptico girándolo en sentidoantihorario.

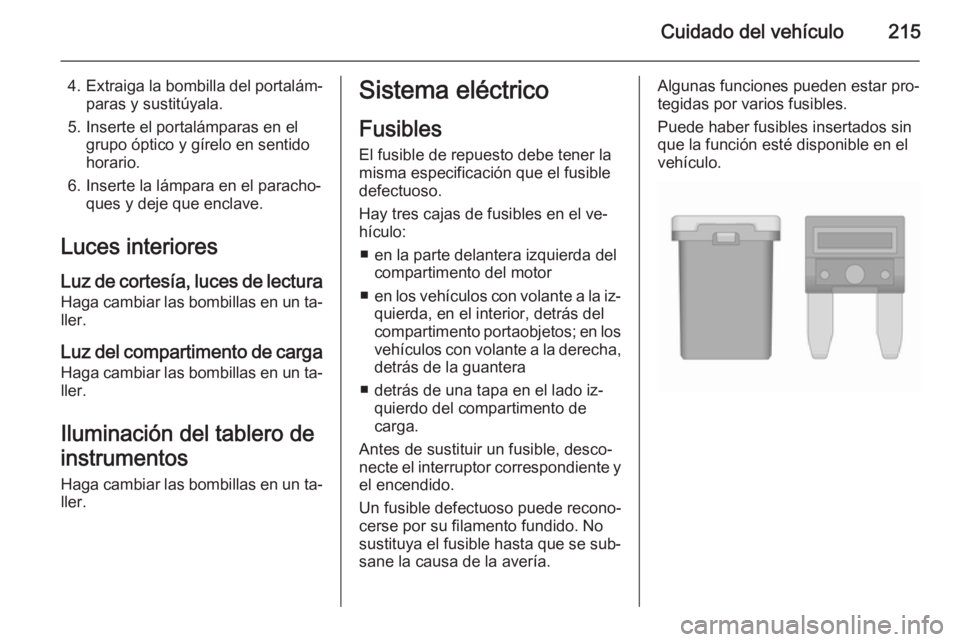

Cuidado del vehículo215
4.Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Luces interiores
Luz de cortesía, luces de lectura
Haga cambiar las bombillas en un ta‐ ller.
Luz del compartimento de carga
Haga cambiar las bombillas en un ta‐
ller.
Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐ ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el ve‐
hículo:
■ en la parte delantera izquierda del compartimento del motor
■ en los vehículos con volante a la iz‐
quierda, en el interior, detrás del
compartimento portaobjetos; en los vehículos con volante a la derecha,
detrás de la guantera
■ detrás de una tapa en el lado iz‐ quierdo del compartimento de
carga.
Antes de sustituir un fusible, desco‐ necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se sub‐
sane la causa de la avería.Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.

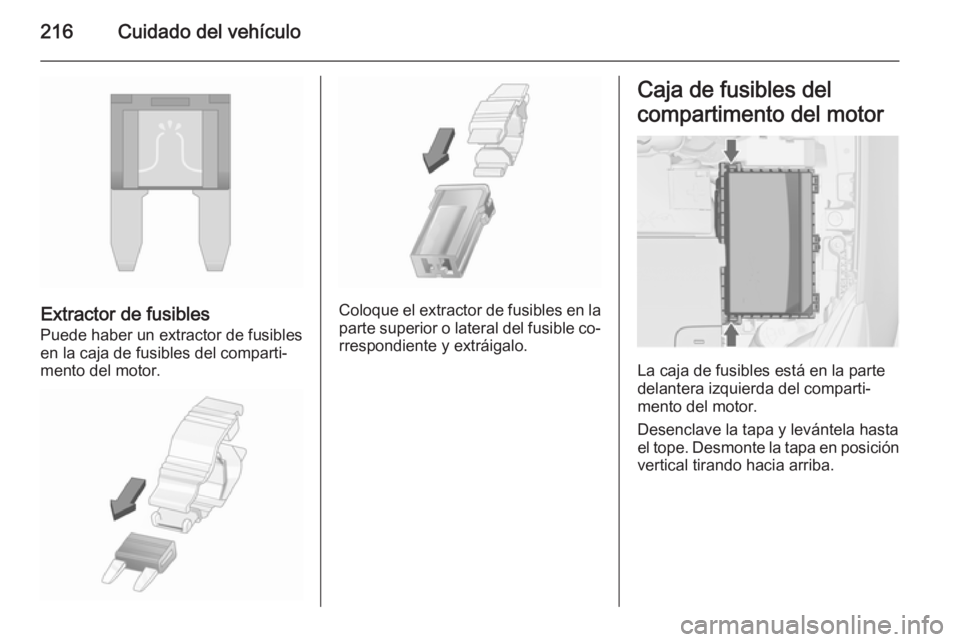

216Cuidado del vehículo
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa y levántela hasta
el tope. Desmonte la tapa en posición vertical tirando hacia arriba.

Cuidado del vehículo217
N.ºCircuito1Módulo de control del motor2Sensor Lambda3Inyección de combustible,
sistema de encendido4Inyección de combustible,
sistema de encendido5–6Retrovisores térmicos7Control del ventilador8Sensor Lambda, refrigeración
del motor9Sensor de luneta trasera10Sensor de la batería del vehículo11Apertura del maletero12Sistema de faros adaptativos,
control automático de las luces13Válvulas ABS14–N.ºCircuito15Módulo de control del motor16Motor de arranque17Módulo de control del cambio18Luneta térmica trasera19Elevalunas eléctricos delan‐
teros20Elevalunas eléctricos traseros21Centro eléctrico trasero22Luz de carretera izquierda (haló‐
gena)23Lavafaros24La luz de cruce derecha (xenón)25La luz de cruce izquierda
(xenón)26Faros antiniebla27Calefacción de combustible
diésel28Sistema Start-Stop

218Cuidado del vehículo
N.ºCircuito29Freno de estacionamiento eléc‐
trico30Bomba del ABS31–32Airbag33Sistema de faros adaptativos,
control automático de las luces34Recirculación de gases de
escape35Elevalunas eléctrico, sensor de
lluvia, retrovisores exteriores36Climatización37–38Bomba de vacío39Módulo de control del sistema
de combustible40Sistema lavaparabrisas41Luz de carretera derecha (haló‐
gena)N.ºCircuito42Ventilador del radiador43Limpiaparabrisas44–45Ventilador del radiador46–47Bocina48Ventilador del radiador49Bomba de combustible50Nivelación de faros, sistema de
faros adaptativos51–52Calefactor auxiliar, motor diésel53Módulo de control del cambio,
módulo de control del motor54Bomba de vacío, cuadro de
instrumentos, ventilación de
calefacción, aire acondicionadoDespués de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero
de instrumentos
