OPEL CASCADA 2015.5 Ohjekirja (in Finnish)

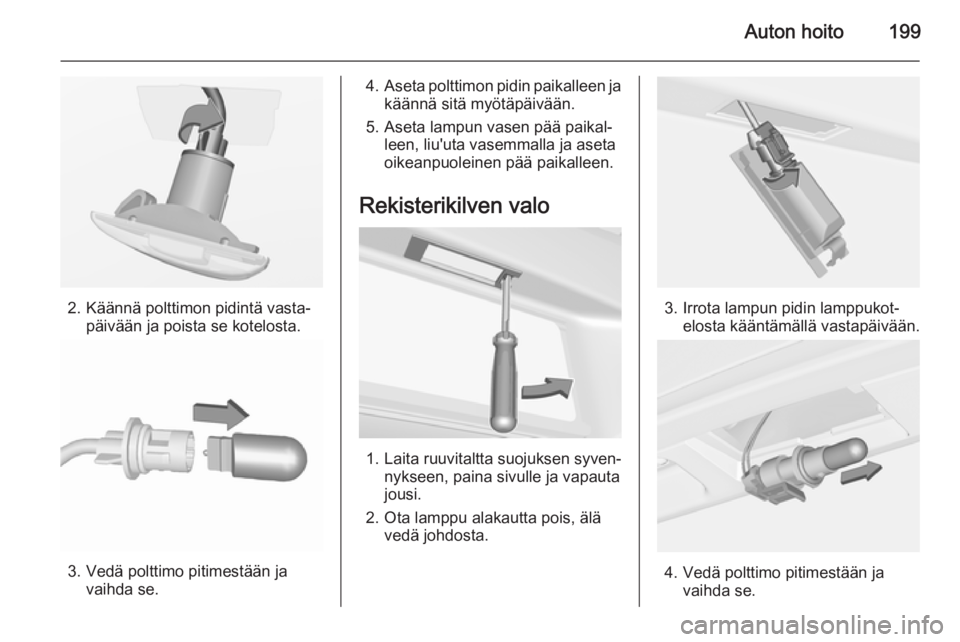

Auton hoito199
2. Käännä polttimon pidintä vasta‐päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Aseta lampun vasen pää paikal‐ leen, liu'uta vasemmalla ja aseta
oikeanpuoleinen pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota lampun pidin lamppukot‐elosta kääntämällä vastapäivään.
4. Vedä polttimo pitimestään javaihda se.

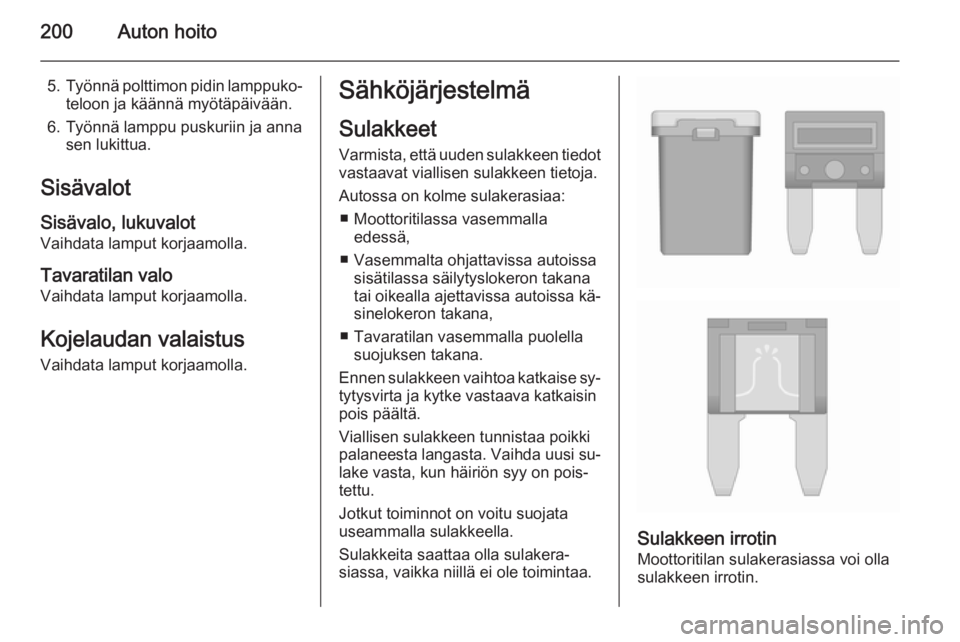

200Auton hoito
5.Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna sen lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
Kojelaudan valaistus Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ■ Moottoritilassa vasemmalla edessä,
■ Vasemmalta ohjattavissa autoissa sisätilassa säilytyslokeron takana
tai oikealla ajettavissa autoissa kä‐
sinelokeron takana,
■ Tavaratilan vasemmalla puolella suojuksen takana.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi su‐ lake vasta, kun häiriön syy on pois‐
tettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.

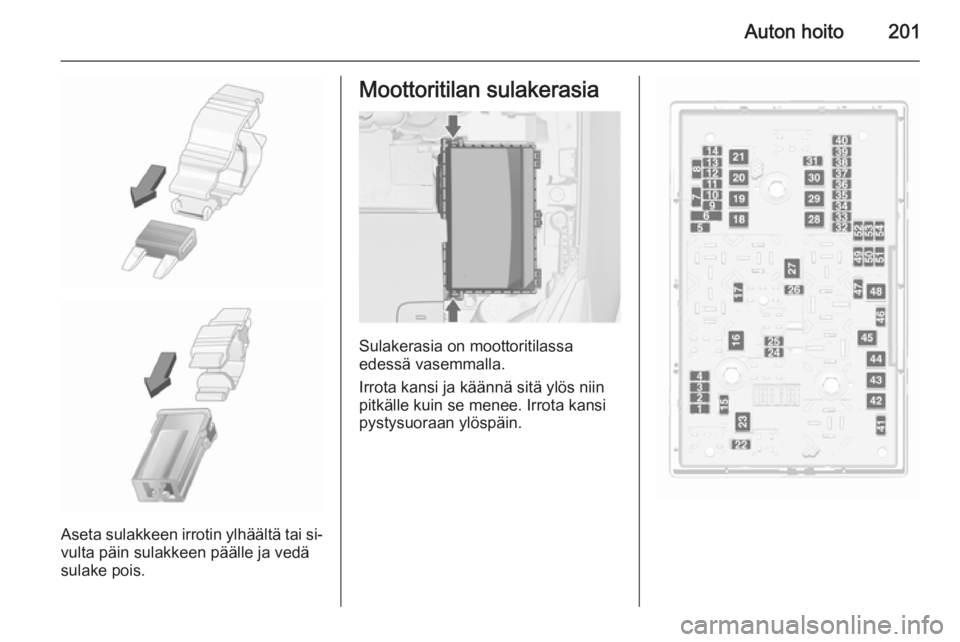

Auton hoito201
Aseta sulakkeen irrotin ylhäältä tai si‐vulta päin sulakkeen päälle ja vedä
sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.

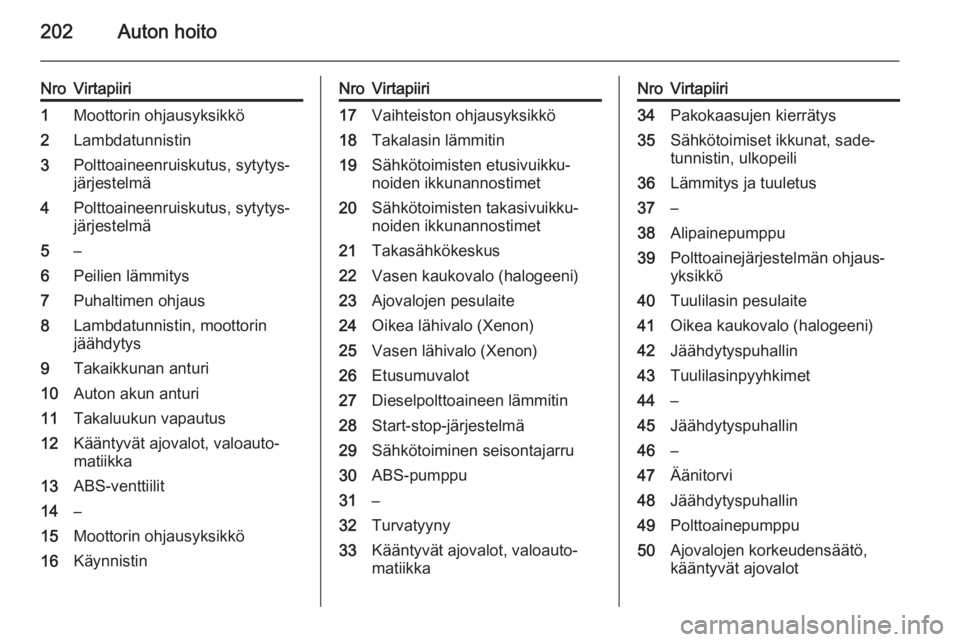

202Auton hoito
NroVirtapiiri1Moottorin ohjausyksikkö2Lambdatunnistin3Polttoaineenruiskutus, sytytys‐
järjestelmä4Polttoaineenruiskutus, sytytys‐
järjestelmä5–6Peilien lämmitys7Puhaltimen ohjaus8Lambdatunnistin, moottorin
jäähdytys9Takaikkunan anturi10Auton akun anturi11Takaluukun vapautus12Kääntyvät ajovalot, valoauto‐
matiikka13ABS-venttiilit14–15Moottorin ohjausyksikkö16KäynnistinNroVirtapiiri17Vaihteiston ohjausyksikkö18Takalasin lämmitin19Sähkötoimisten etusivuikku‐
noiden ikkunannostimet20Sähkötoimisten takasivuikku‐
noiden ikkunannostimet21Takasähkökeskus22Vasen kaukovalo (halogeeni)23Ajovalojen pesulaite24Oikea lähivalo (Xenon)25Vasen lähivalo (Xenon)26Etusumuvalot27Dieselpolttoaineen lämmitin28Start-stop-järjestelmä29Sähkötoiminen seisontajarru30ABS-pumppu31–32Turvatyyny33Kääntyvät ajovalot, valoauto‐
matiikkaNroVirtapiiri34Pakokaasujen kierrätys35Sähkötoimiset ikkunat, sade‐
tunnistin, ulkopeili36Lämmitys ja tuuletus37–38Alipainepumppu39Polttoainejärjestelmän ohjaus‐
yksikkö40Tuulilasin pesulaite41Oikea kaukovalo (halogeeni)42Jäähdytyspuhallin43Tuulilasinpyyhkimet44–45Jäähdytyspuhallin46–47Äänitorvi48Jäähdytyspuhallin49Polttoainepumppu50Ajovalojen korkeudensäätö,
kääntyvät ajovalot

Auton hoito203
NroVirtapiiri51–52Dieselmoottorin lisälämmitin53Vaihteiston ohjausyksikkö,
moottorin ohjausyksikkö54Alipainepumppu, mittaristo,
lämmitys, tuuletus, ilmastointi‐
järjestelmä
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriöitä.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa säilytystila ja paina vasemmalle
sen avaamiseksi. Käännä säilytyslo‐
kero alas ja poista se.
Oikealta ohjattavissa autoissa sula‐ kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa hansikaslokero,
avaa sitten kansi ja käännä se alas.

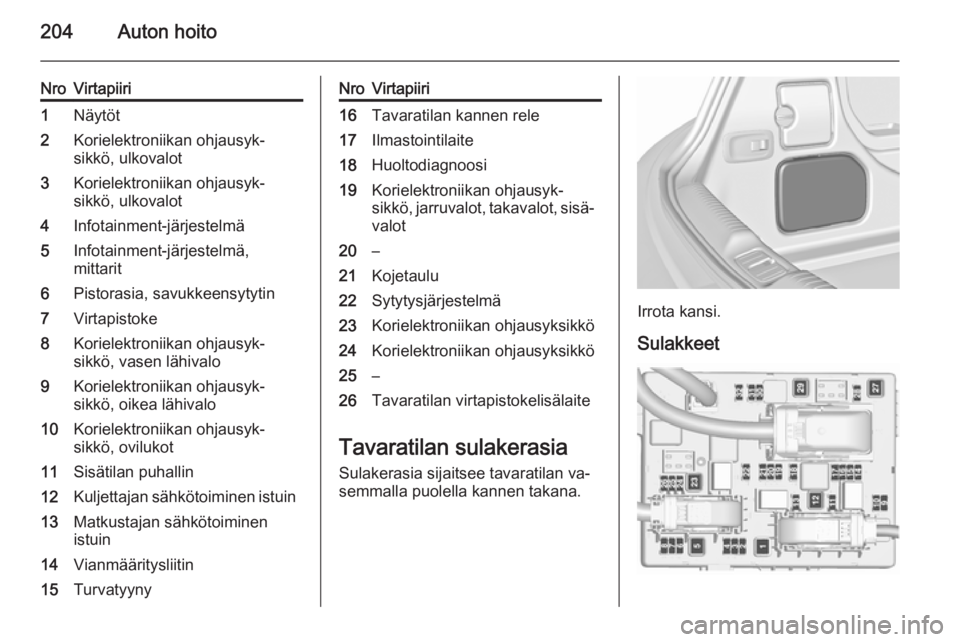

204Auton hoito
NroVirtapiiri1Näytöt2Korielektroniikan ohjausyk‐
sikkö, ulkovalot3Korielektroniikan ohjausyk‐
sikkö, ulkovalot4Infotainment-järjestelmä5Infotainment-järjestelmä,
mittarit6Pistorasia, savukkeensytytin7Virtapistoke8Korielektroniikan ohjausyk‐
sikkö, vasen lähivalo9Korielektroniikan ohjausyk‐
sikkö, oikea lähivalo10Korielektroniikan ohjausyk‐
sikkö, ovilukot11Sisätilan puhallin12Kuljettajan sähkötoiminen istuin13Matkustajan sähkötoiminen
istuin14Vianmääritysliitin15TurvatyynyNroVirtapiiri16Tavaratilan kannen rele17Ilmastointilaite18Huoltodiagnoosi19Korielektroniikan ohjausyk‐
sikkö, jarruvalot, takavalot, sisä‐
valot20–21Kojetaulu22Sytytysjärjestelmä23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö25–26Tavaratilan virtapistokelisälaite
Tavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana.
Irrota kansi.
Sulakkeet

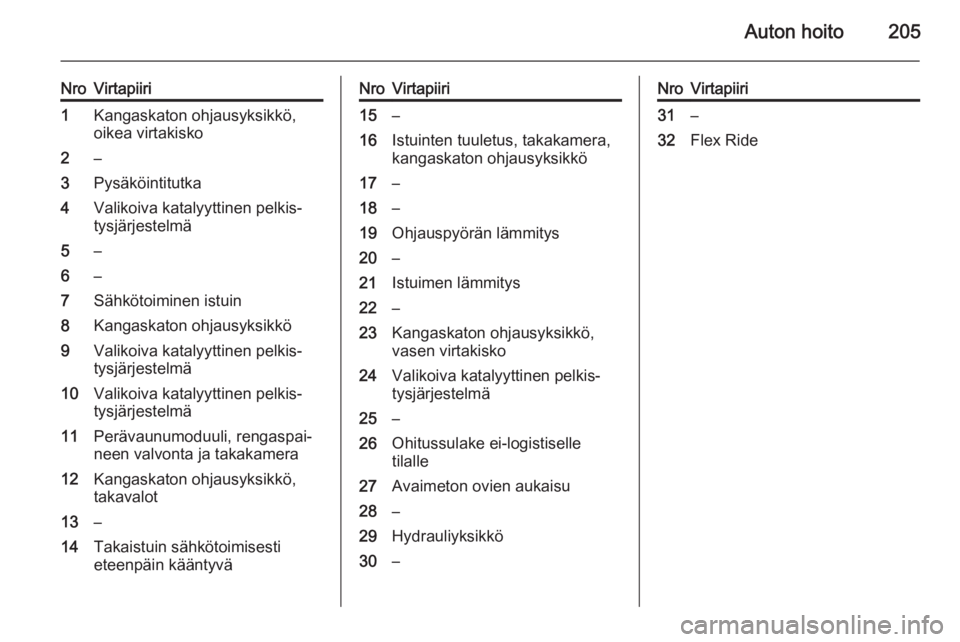

Auton hoito205
NroVirtapiiri1Kangaskaton ohjausyksikkö,
oikea virtakisko2–3Pysäköintitutka4Valikoiva katalyyttinen pelkis‐
tysjärjestelmä5–6–7Sähkötoiminen istuin8Kangaskaton ohjausyksikkö9Valikoiva katalyyttinen pelkis‐
tysjärjestelmä10Valikoiva katalyyttinen pelkis‐
tysjärjestelmä11Perävaunumoduuli, rengaspai‐
neen valvonta ja takakamera12Kangaskaton ohjausyksikkö,
takavalot13–14Takaistuin sähkötoimisesti
eteenpäin kääntyväNroVirtapiiri15–16Istuinten tuuletus, takakamera,
kangaskaton ohjausyksikkö17–18–19Ohjauspyörän lämmitys20–21Istuimen lämmitys22–23Kangaskaton ohjausyksikkö,
vasen virtakisko24Valikoiva katalyyttinen pelkis‐
tysjärjestelmä25–26Ohitussulake ei-logistiselle
tilalle27Avaimeton ovien aukaisu28–29Hydrauliyksikkö30–NroVirtapiiri31–32Flex Ride

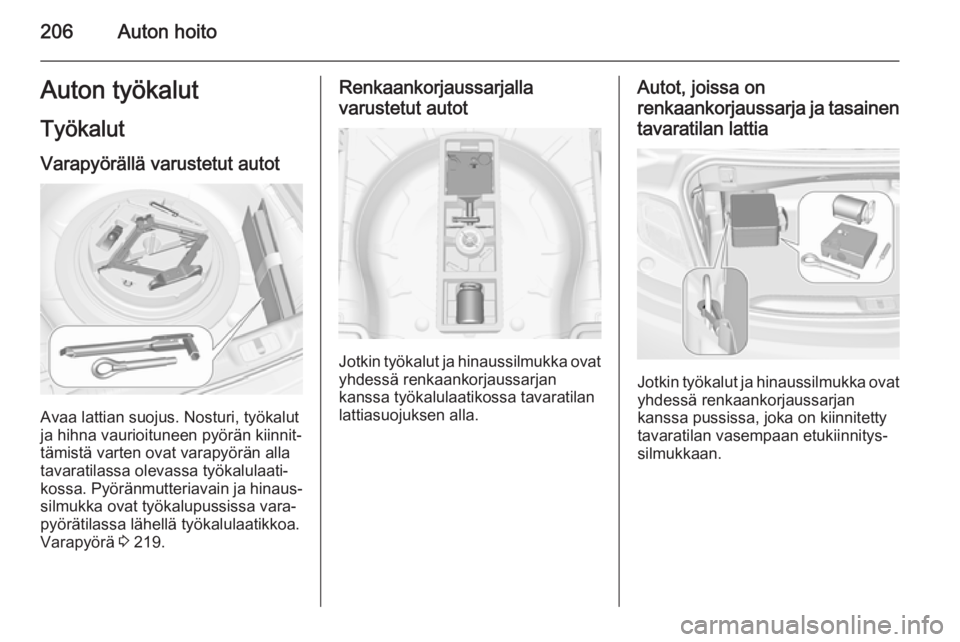

206Auton hoitoAuton työkalutTyökalut
Varapyörällä varustetut autot
Avaa lattian suojus. Nosturi, työkalut
ja hihna vaurioituneen pyörän kiinnit‐
tämistä varten ovat varapyörän alla
tavaratilassa olevassa työkalulaati‐
kossa. Pyöränmutteriavain ja hinaus‐
silmukka ovat työkalupussissa vara‐
pyörätilassa lähellä työkalulaatikkoa.
Varapyörä 3 219.
Renkaankorjaussarjalla
varustetut autot
Jotkin työkalut ja hinaussilmukka ovat yhdessä renkaankorjaussarjan
kanssa työkalulaatikossa tavaratilan
lattiasuojuksen alla.
Autot, joissa on
renkaankorjaussarja ja tasainen tavaratilan lattia
Jotkin työkalut ja hinaussilmukka ovatyhdessä renkaankorjaussarjan
kanssa pussissa, joka on kiinnitetty
tavaratilan vasempaan etukiinnitys‐
silmukkaan.

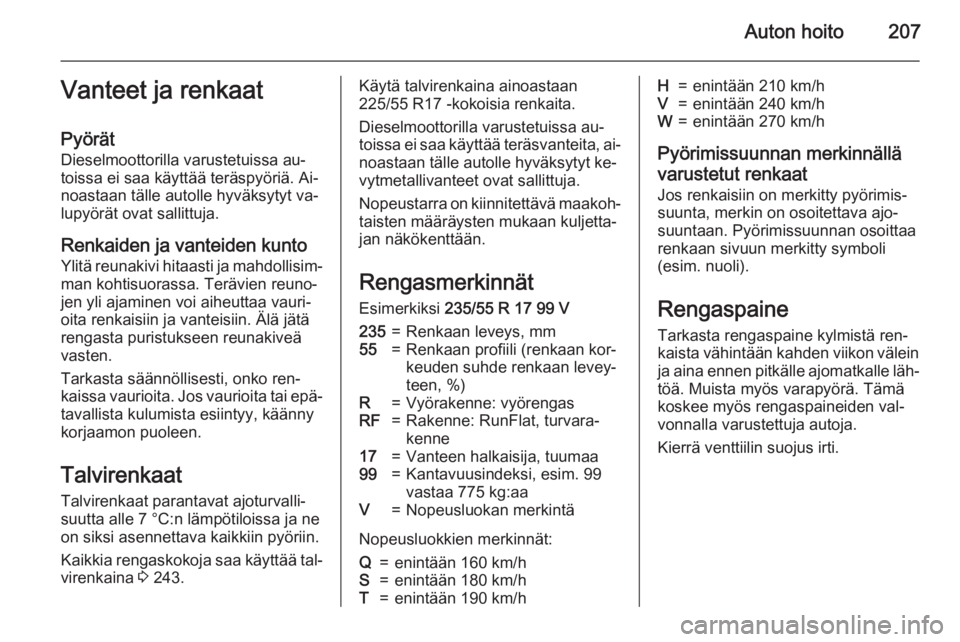

Auton hoito207Vanteet ja renkaat
Pyörät Dieselmoottorilla varustetuissa au‐
toissa ei saa käyttää teräspyöriä. Ai‐
noastaan tälle autolle hyväksytyt va‐
lupyörät ovat sallittuja.
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin.
Kaikkia rengaskokoja saa käyttää tal‐ virenkaina 3 243.Käytä talvirenkaina ainoastaan
225/55 R17 -kokoisia renkaita.
Dieselmoottorilla varustetuissa au‐
toissa ei saa käyttää teräsvanteita, ai‐
noastaan tälle autolle hyväksytyt ke‐
vytmetallivanteet ovat sallittuja.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Rengasmerkinnät Esimerkiksi 235/55 R 17 99 V235=Renkaan leveys, mm55=Renkaan profiili (renkaan kor‐
keuden suhde renkaan levey‐
teen, %)R=Vyörakenne: vyörengasRF=Rakenne: RunFlat, turvara‐
kenne17=Vanteen halkaisija, tuumaa99=Kantavuusindeksi, esim. 99
vastaa 775 kg:aaV=Nopeusluokan merkintä
Nopeusluokkien merkinnät:
Q=enintään 160 km/hS=enintään 180 km/hT=enintään 190 km/hH=enintään 210 km/hV=enintään 240 km/hW=enintään 270 km/h
Pyörimissuunnan merkinnällä
varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava ajo‐
suuntaan. Pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
RengaspaineTarkasta rengaspaine kylmistä ren‐kaista vähintään kahden viikon välein ja aina ennen pitkälle ajomatkalle läh‐
töä. Muista myös varapyörä. Tämä koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.

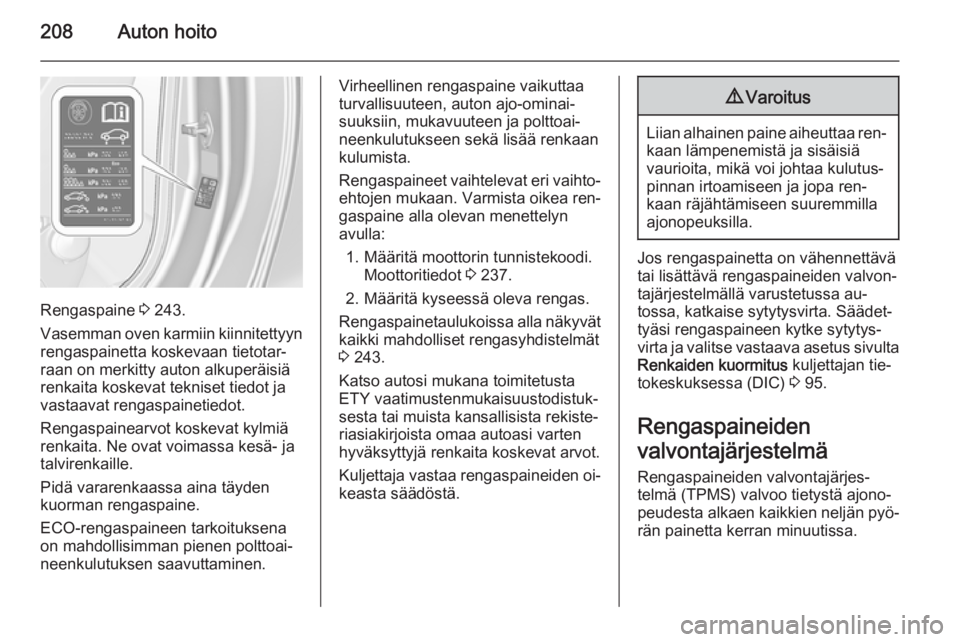

208Auton hoito
Rengaspaine 3 243.
Vasemman oven karmiin kiinnitettyyn rengaspainetta koskevaan tietotar‐
raan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot ja
vastaavat rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä moottorin tunnistekoodi. Moottoritiedot 3 237.
2. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 243.
Katso autosi mukana toimitetusta ETY vaatimustenmukaisuustodistuk‐sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
Jos rengaspainetta on vähennettävätai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa au‐
tossa, katkaise sytytysvirta. Säädet‐
tyäsi rengaspaineen kytke sytytys‐
virta ja valitse vastaava asetus sivulta Renkaiden kuormitus kuljettajan tie‐
tokeskuksessa (DIC) 3 95.
Rengaspaineiden
valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä (TPMS) valvoo tietystä ajono‐
peudesta alkaen kaikkien neljän pyö‐ rän painetta kerran minuutissa.
