OPEL CASCADA 2015.5 Priručnik za vlasnika (in Croatian)

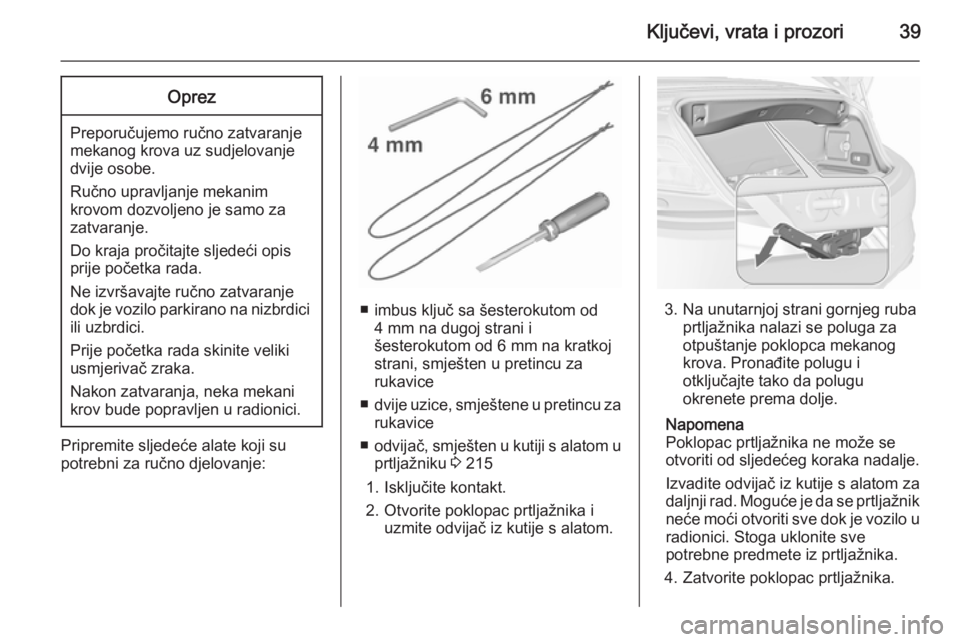

Ključevi, vrata i prozori39Oprez
Preporučujemo ručno zatvaranje
mekanog krova uz sudjelovanje
dvije osobe.
Ručno upravljanje mekanim
krovom dozvoljeno je samo za
zatvaranje.
Do kraja pročitajte sljedeći opis
prije početka rada.
Ne izvršavajte ručno zatvaranje
dok je vozilo parkirano na nizbrdici ili uzbrdici.
Prije početka rada skinite veliki
usmjerivač zraka.
Nakon zatvaranja, neka mekani
krov bude popravljen u radionici.
Pripremite sljedeće alate koji su
potrebni za ručno djelovanje:
■ imbus ključ sa šesterokutom od 4 mm na dugoj strani i
šesterokutom od 6 mm na kratkoj
strani, smješten u pretincu za
rukavice
■ dvije uzice, smještene u pretincu za
rukavice
■ odvijač, smješten u kutiji s alatom u
prtljažniku 3 215
1. Isključite kontakt.
2. Otvorite poklopac prtljažnika i uzmite odvijač iz kutije s alatom.3. Na unutarnjoj strani gornjeg ruba
prtljažnika nalazi se poluga za
otpuštanje poklopca mekanog
krova. Pronađite polugu i
otključajte tako da polugu
okrenete prema dolje.
Napomena
Poklopac prtljažnika ne može se
otvoriti od sljedećeg koraka nadalje.
Izvadite odvijač iz kutije s alatom za
daljnji rad. Moguće je da se prtljažnik neće moći otvoriti sve dok je vozilo u
radionici. Stoga uklonite sve
potrebne predmete iz prtljažnika.
4. Zatvorite poklopac prtljažnika.

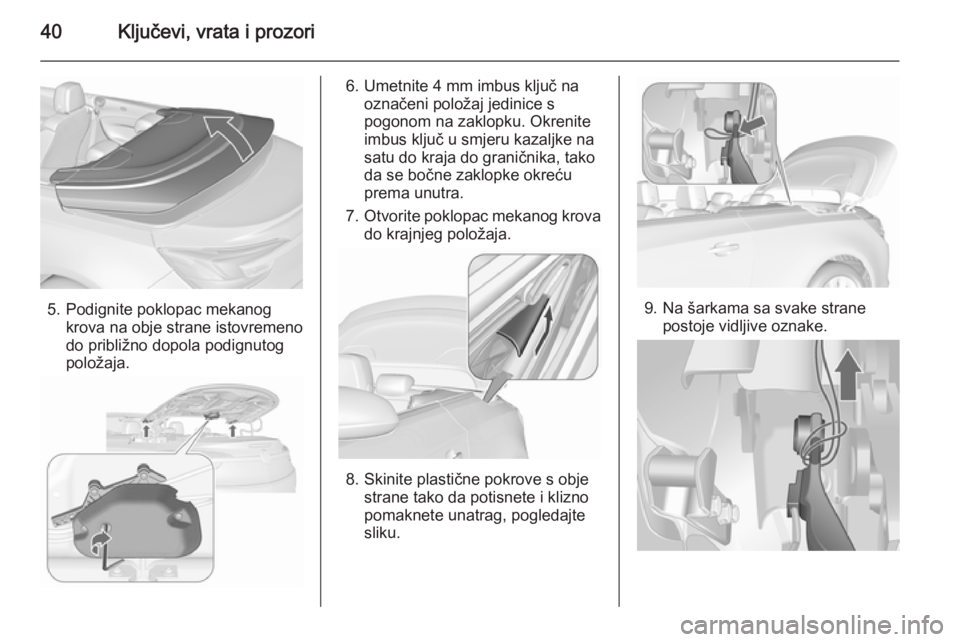

40Ključevi, vrata i prozori
5. Podignite poklopac mekanogkrova na obje strane istovremeno
do približno dopola podignutog
položaja.
6. Umetnite 4 mm imbus ključ na označeni položaj jedinice s
pogonom na zaklopku. Okrenite
imbus ključ u smjeru kazaljke na
satu do kraja do graničnika, tako
da se bočne zaklopke okreću
prema unutra.
7. Otvorite poklopac mekanog krova
do krajnjeg položaja.
8. Skinite plastične pokrove s obje strane tako da potisnete i klizno
pomaknete unatrag, pogledajte
sliku.
9. Na šarkama sa svake strane postoje vidljive oznake.

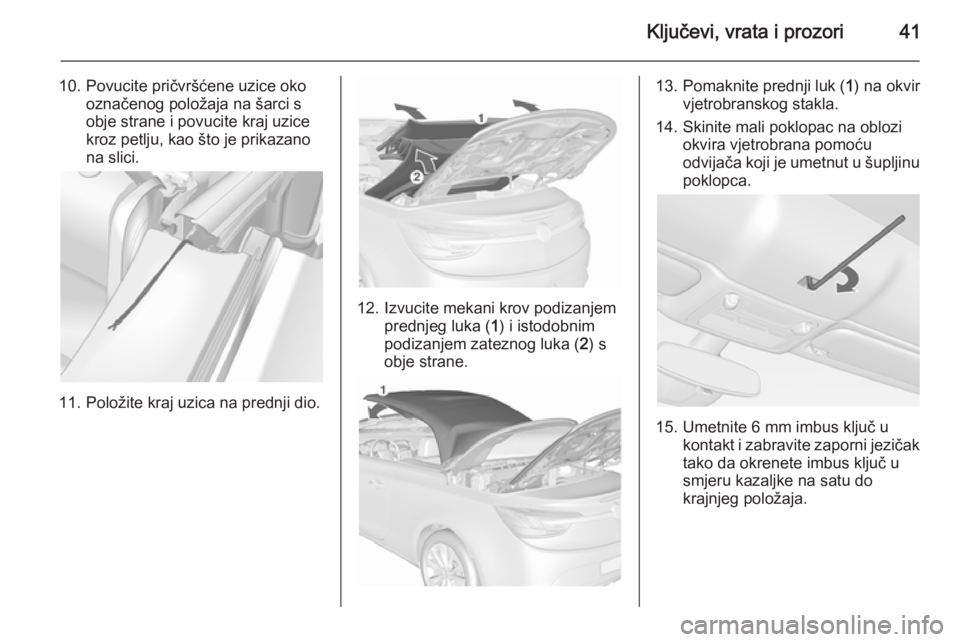

Ključevi, vrata i prozori41
10. Povucite pričvršćene uzice okooznačenog položaja na šarci s
obje strane i povucite kraj uzice
kroz petlju, kao što je prikazano
na slici.
11. Položite kraj uzica na prednji dio.
12. Izvucite mekani krov podizanjem prednjeg luka ( 1) i istodobnim
podizanjem zateznog luka ( 2) s
obje strane.
13. Pomaknite prednji luk ( 1) na okvir
vjetrobranskog stakla.
14. Skinite mali poklopac na oblozi okvira vjetrobrana pomoću
odvijača koji je umetnut u šupljinu
poklopca.
15. Umetnite 6 mm imbus ključ u kontakt i zabravite zaporni jezičak
tako da okrenete imbus ključ u
smjeru kazaljke na satu do
krajnjeg položaja.

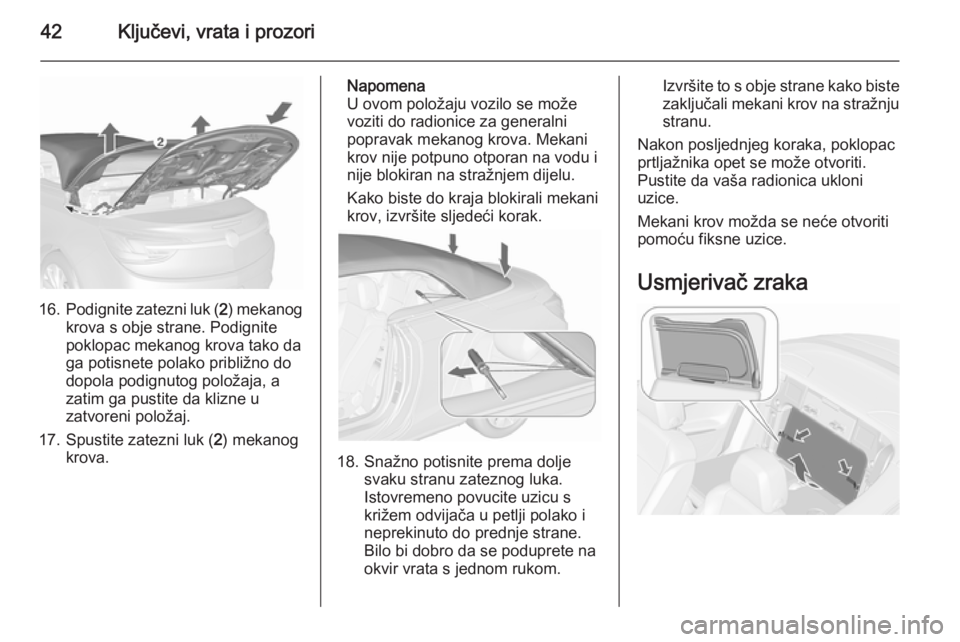

42Ključevi, vrata i prozori
16.Podignite zatezni luk ( 2) mekanog
krova s obje strane. Podignite
poklopac mekanog krova tako da
ga potisnete polako približno do
dopola podignutog položaja, a
zatim ga pustite da klizne u
zatvoreni položaj.
17. Spustite zatezni luk ( 2) mekanog
krova.
Napomena
U ovom položaju vozilo se može
voziti do radionice za generalni
popravak mekanog krova. Mekani
krov nije potpuno otporan na vodu i
nije blokiran na stražnjem dijelu.
Kako biste do kraja blokirali mekani
krov, izvršite sljedeći korak.
18. Snažno potisnite prema dolje svaku stranu zateznog luka.
Istovremeno povucite uzicu s
križem odvijača u petlji polako i
neprekinuto do prednje strane.
Bilo bi dobro da se poduprete na
okvir vrata s jednom rukom.
Izvršite to s obje strane kako biste
zaključali mekani krov na stražnju stranu.
Nakon posljednjeg koraka, poklopac
prtljažnika opet se može otvoriti.
Pustite da vaša radionica ukloni
uzice.
Mekani krov možda se neće otvoriti
pomoću fiksne uzice.
Usmjerivač zraka

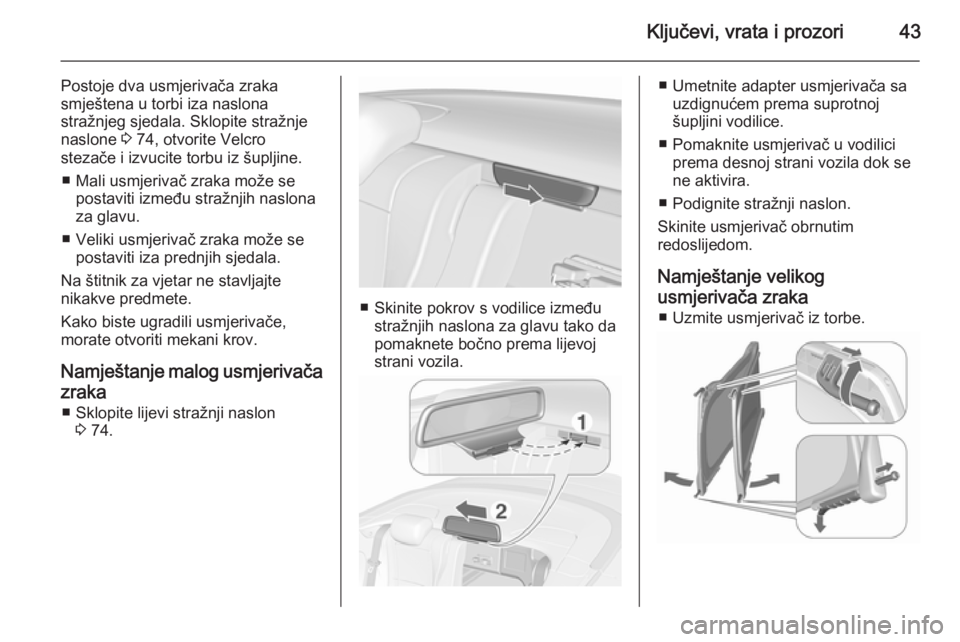

Ključevi, vrata i prozori43
Postoje dva usmjerivača zraka
smještena u torbi iza naslona
stražnjeg sjedala. Sklopite stražnje
naslone 3 74, otvorite Velcro
stezače i izvucite torbu iz šupljine.
■ Mali usmjerivač zraka može se postaviti između stražnjih naslona
za glavu.
■ Veliki usmjerivač zraka može se postaviti iza prednjih sjedala.
Na štitnik za vjetar ne stavljajte
nikakve predmete.
Kako biste ugradili usmjerivače,
morate otvoriti mekani krov.
Namještanje malog usmjerivača zraka ■ Sklopite lijevi stražnji naslon 3 74.
■ Skinite pokrov s vodilice između
stražnjih naslona za glavu tako da
pomaknete bočno prema lijevoj
strani vozila.
■ Umetnite adapter usmjerivača sa uzdignućem prema suprotnoj
šupljini vodilice.
■ Pomaknite usmjerivač u vodilici prema desnoj strani vozila dok se
ne aktivira.
■ Podignite stražnji naslon.
Skinite usmjerivač obrnutim
redoslijedom.
Namještanje velikog
usmjerivača zraka ■ Uzmite usmjerivač iz torbe.

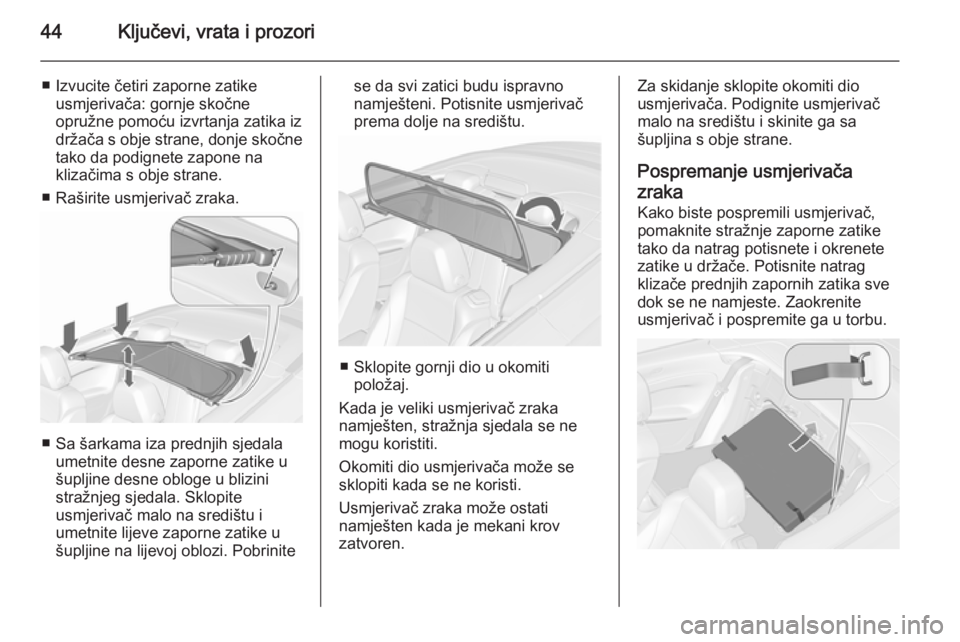

44Ključevi, vrata i prozori
■ Izvucite četiri zaporne zatikeusmjerivača: gornje skočne
opružne pomoću izvrtanja zatika iz
držača s obje strane, donje skočne
tako da podignete zapone na
klizačima s obje strane.
■ Raširite usmjerivač zraka.
■ Sa šarkama iza prednjih sjedala umetnite desne zaporne zatike u
šupljine desne obloge u blizini
stražnjeg sjedala. Sklopite
usmjerivač malo na središtu i
umetnite lijeve zaporne zatike u
šupljine na lijevoj oblozi. Pobrinite
se da svi zatici budu ispravno
namješteni. Potisnite usmjerivač
prema dolje na središtu.
■ Sklopite gornji dio u okomiti položaj.
Kada je veliki usmjerivač zraka
namješten, stražnja sjedala se ne
mogu koristiti.
Okomiti dio usmjerivača može se
sklopiti kada se ne koristi.
Usmjerivač zraka može ostati
namješten kada je mekani krov
zatvoren.
Za skidanje sklopite okomiti dio
usmjerivača. Podignite usmjerivač
malo na središtu i skinite ga sa
šupljina s obje strane.
Pospremanje usmjerivača
zraka
Kako biste pospremili usmjerivač,
pomaknite stražnje zaporne zatike
tako da natrag potisnete i okrenete
zatike u držače. Potisnite natrag
klizače prednjih zapornih zatika sve
dok se ne namjeste. Zaokrenite
usmjerivač i pospremite ga u torbu.

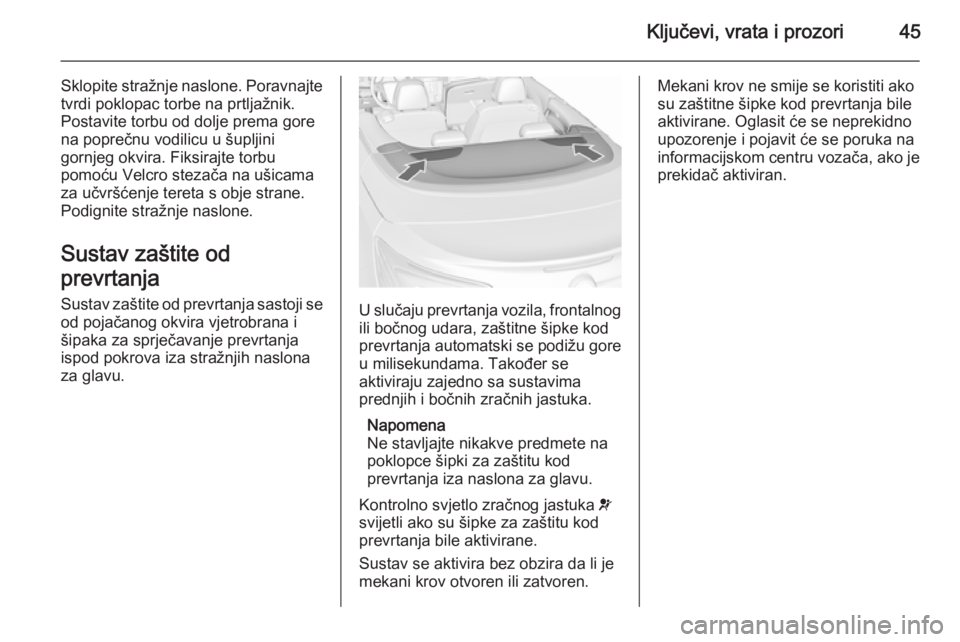

Ključevi, vrata i prozori45
Sklopite stražnje naslone. Poravnajte
tvrdi poklopac torbe na prtljažnik.
Postavite torbu od dolje prema gore
na poprečnu vodilicu u šupljini
gornjeg okvira. Fiksirajte torbu
pomoću Velcro stezača na ušicama
za učvršćenje tereta s obje strane.
Podignite stražnje naslone.
Sustav zaštite od
prevrtanja
Sustav zaštite od prevrtanja sastoji se
od pojačanog okvira vjetrobrana i
šipaka za sprječavanje prevrtanja
ispod pokrova iza stražnjih naslona
za glavu.
U slučaju prevrtanja vozila, frontalnog
ili bočnog udara, zaštitne šipke kod
prevrtanja automatski se podižu gore
u milisekundama. Također se
aktiviraju zajedno sa sustavima
prednjih i bočnih zračnih jastuka.
Napomena
Ne stavljajte nikakve predmete na
poklopce šipki za zaštitu kod
prevrtanja iza naslona za glavu.
Kontrolno svjetlo zračnog jastuka v
svijetli ako su šipke za zaštitu kod
prevrtanja bile aktivirane.
Sustav se aktivira bez obzira da li je
mekani krov otvoren ili zatvoren.
Mekani krov ne smije se koristiti ako
su zaštitne šipke kod prevrtanja bile
aktivirane. Oglasit će se neprekidno
upozorenje i pojavit će se poruka na
informacijskom centru vozača, ako je prekidač aktiviran.

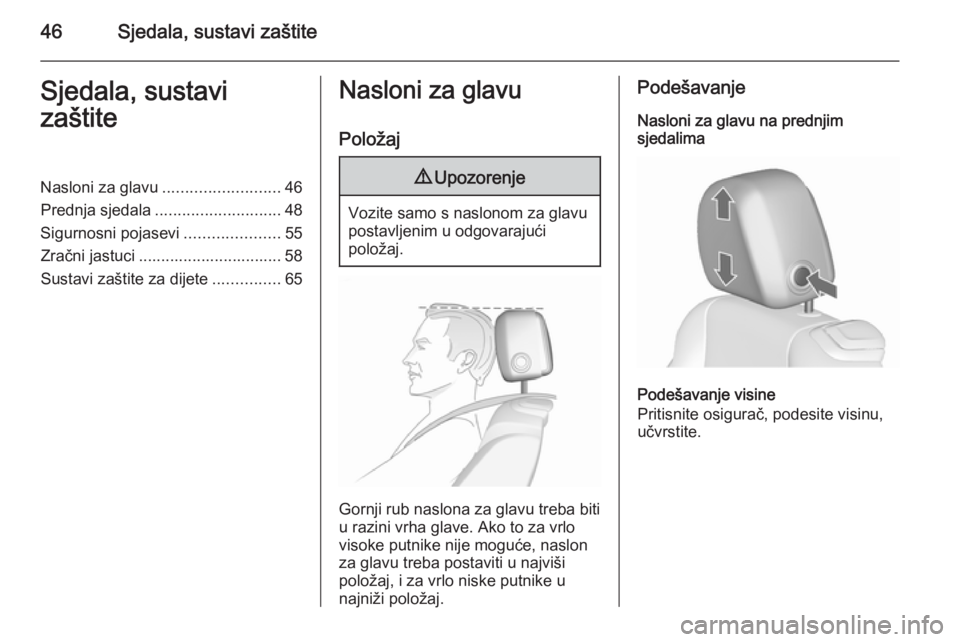

46Sjedala, sustavi zaštiteSjedala, sustavi
zaštiteNasloni za glavu .......................... 46
Prednja sjedala ............................ 48
Sigurnosni pojasevi .....................55
Zračni jastuci ................................ 58
Sustavi zaštite za dijete ...............65Nasloni za glavu
Položaj9 Upozorenje
Vozite samo s naslonom za glavu
postavljenim u odgovarajući
položaj.
Gornji rub naslona za glavu treba biti u razini vrha glave. Ako to za vrlo
visoke putnike nije moguće, naslon
za glavu treba postaviti u najviši
položaj, i za vrlo niske putnike u
najniži položaj.
Podešavanje
Nasloni za glavu na prednjim
sjedalima
Podešavanje visine
Pritisnite osigurač, podesite visinu,
učvrstite.

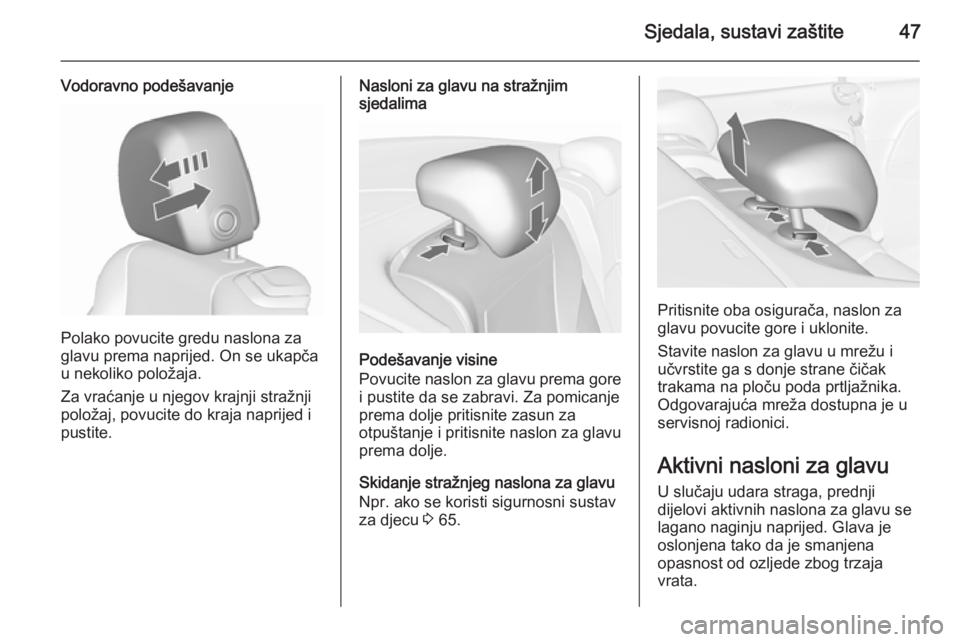

Sjedala, sustavi zaštite47
Vodoravno podešavanje
Polako povucite gredu naslona za
glavu prema naprijed. On se ukapča
u nekoliko položaja.
Za vraćanje u njegov krajnji stražnji
položaj, povucite do kraja naprijed i
pustite.
Nasloni za glavu na stražnjim
sjedalima
Podešavanje visine
Povucite naslon za glavu prema gore
i pustite da se zabravi. Za pomicanje prema dolje pritisnite zasun za
otpuštanje i pritisnite naslon za glavu
prema dolje.
Skidanje stražnjeg naslona za glavu
Npr. ako se koristi sigurnosni sustav
za djecu 3 65.
Pritisnite oba osigurača, naslon za
glavu povucite gore i uklonite.
Stavite naslon za glavu u mrežu i učvrstite ga s donje strane čičak
trakama na ploču poda prtljažnika.
Odgovarajuća mreža dostupna je u
servisnoj radionici.
Aktivni nasloni za glavu
U slučaju udara straga, prednji
dijelovi aktivnih naslona za glavu se
lagano naginju naprijed. Glava je
oslonjena tako da je smanjena
opasnost od ozljede zbog trzaja
vrata.

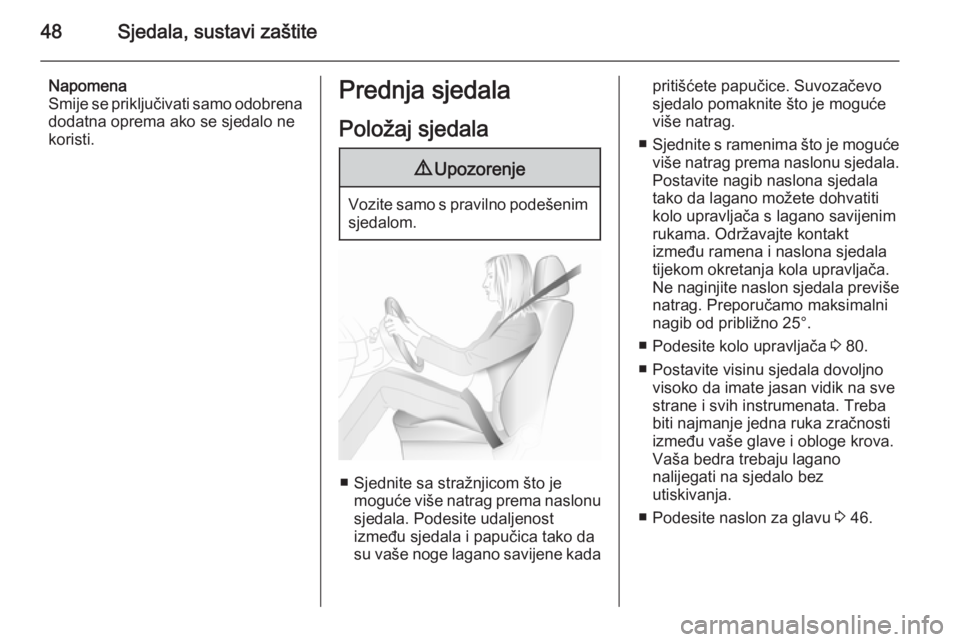

48Sjedala, sustavi zaštite
Napomena
Smije se priključivati samo odobrena
dodatna oprema ako se sjedalo ne
koristi.Prednja sjedala
Položaj sjedala9 Upozorenje
Vozite samo s pravilno podešenim
sjedalom.
■ Sjednite sa stražnjicom što je moguće više natrag prema naslonu
sjedala. Podesite udaljenost
između sjedala i papučica tako da
su vaše noge lagano savijene kada
pritišćete papučice. Suvozačevo
sjedalo pomaknite što je moguće
više natrag.
■ Sjednite s ramenima što je moguće
više natrag prema naslonu sjedala.
Postavite nagib naslona sjedala
tako da lagano možete dohvatiti
kolo upravljača s lagano savijenim
rukama. Održavajte kontakt
između ramena i naslona sjedala
tijekom okretanja kola upravljača.
Ne naginjite naslon sjedala previše
natrag. Preporučamo maksimalni
nagib od približno 25°.
■ Podesite kolo upravljača 3 80.
■ Postavite visinu sjedala dovoljno visoko da imate jasan vidik na sve
strane i svih instrumenata. Treba
biti najmanje jedna ruka zračnosti
između vaše glave i obloge krova.
Vaša bedra trebaju lagano
nalijegati na sjedalo bez
utiskivanja.
■ Podesite naslon za glavu 3 46.
