OPEL CASCADA 2015.5 Sürücü El Kitabı (in Turkish)

Sürüş ve kullanım169
Gelişmiş park desteği9Uyarı
Sistem tarafından önerilen park
yerini kabul etmek ve park
manevrası yapmak, tamamen
sürücünün sorumluluğu altındadır.
Gelişmiş park desteğini
kullanırken her zaman çevreleyen
alanı tüm yönlerde kontrol edin.
Gelişmiş park desteği, Sürücü Bilgi
Sistemindeki (DIC) talimatlarla ve
akustik sinyallerle sürücünün
manevra yapmasına yardımcı olur.
Sürücünün hızlanmayı, frenlemeyi,
direksiyon kullanımını ve vites
değiştirmeyi kontrol etmesi gerekir.
Sistem, ön ve arka tamponun her iki
tarafındaki iki ilave sensör ile birlikte
ön-arka park asistanının sensörlerini
de kullanır.
D düğmesi ve çalıştırma mantığı
Gelişmiş park desteği ve ön-arka park asistanının (bkz. önceki açıklama)
her ikisi de D düğmesine basılarak
çalıştırılır.
D tuşuna kısaca basıldığında, park
asistanı devre dışı bırakılır veya
etkinleştirilir.
D tuşuna uzunca basıldığında
(yaklaşık bir saniye) gelişmiş park
desteği etkinleştirilir veya devre dışı
bırakılır.
Düğme mantığı sistemleri basma
şekline göre şu şekilde çalıştırır:
■ Ön-arka park asistanı etkinse, kısa basıldığında ön-arka park asistanı
devre dışı bırakılır.■ Ön-arka park asistanı aktif: bir ileri vitesin aktif olması halinde, uzun
basıldığında gelişmiş park desteği
etkinleştirilir.
■ Gelişmiş park desteği etkinse, kısa basıldığında ön-arka park asistanı
etkinleşir.
■ Gelişmiş park desteği etkinse, uzun
basıldığında gelişmiş park desteği
devreden çıkar.
■ Gelişmiş park desteği ve ön-arka park asistanı aktif: kısa basma her
iki sistemi de devre dışı bırakır.
Etkinleştirilmesi

170Sürüş ve kullanım
Park yeri ararken, D tuşuna
yaklaşık bir saniye basıldığında
sistem çalışmaya hazırdır.
Sistemin etkinleştirilebilmesi için
hızın en fazla 30 km/saat olması
gerekir ve sistemin park yeri araması
için de hızın en fazla 30 km/saat
olması gerekir.
Araç ve park edilmiş otomobillerin
sırası arasındaki müsaade edilen
mesafe en fazla 1,8 metre'dir.
Çalışma prensibi
Araç park halindeki otomobillerin
yanından geçerken gelişmiş park
desteği sistemi uygun bir park yeri
aramaya başlar. Uygun bir park yeri bulunduğunda, Sürücü Bilgi Sistemi
(DIC) ekranında bir görsel geribildirim ve sesli sinyal verilir.
Bir park yeri önerildikten sonra sürücü
10 metre içinde aracı durdurmazsa,
sistem başka bir uygun park yeri
aramaya başlar.
"Dur" mesajı verildikten sonra
10 metrelik bir mesafede araç sürücü
tarafından durdurulursa, sistemin
park önerisi kabul edilmiş olur. Sistem
park boşluğu için uygun olan en
uygun manevraları hesaplar. Daha
sonra, detaylı talimatlar vererek
sürücüyü park boşluğuna yönlendirir.
Ekranda gösterilen talimatlar:
■ Aracın saatte 30 km'den daha hızlı sürüldüğüne dair bilgi.
■ Bir park yeri tespit edildiğinde, aracı
durdurma talebi.
■ Park manevrası esnasında sürüş istikameti.
■ Park esnasında direksiyon simidinin konumu.
■ Bazı talimatlar için ilerleme çubuğu
görüntülenir.

Sürüş ve kullanım171
Başarılı bir park etme manevrası,
'Son konum' sembolü ile gösterilir.
Ön-arka park asistanının seslerine
daima dikkat edin. Sürekli ses bir
engele olan mesafenin yaklaşık
30 cm'den daha az olduğunu belirtir.
Park yönünün değiştirilmesi
Sistem varsayılan olarak ön yolcu tarafındaki park yerlerini tespit
edecek şekilde ayarlanmıştır. Sürücü tarafındaki park yerlerini tespit etmek
için, arama süresince sürücü
tarafındaki dönüş sinyalini yakın.
Dönüş sinyali kapanır kapanmaz,
sistem yeniden ön yolcu tarafındaki
park yerlerini aramaya başlar.
Görüntü öncelikleri
Gelişmiş park desteği
etkinleştirildikten sonra DIC
ekranında bir mesaj belirir. DIC
ekranındaki gelişmiş park desteği
göstergesi, daha yüksek önceliğe
sahip araç mesajları tarafından
engellenebilir. Dönüş sinyali
kolundaki SET/CLR düğmesine
basarak mesaj onaylandıktan sonra,
gelişmiş park desteği talimatları
yeniden görünür ve park etme
manevrasına devam edilebilir.
Devre dışı bırakılması
Sistem şu şekilde devre dışı
bırakılabilir:
■ gelişmiş park desteği ve ön-arka park asistanı devredeyse, D
tuşuna kısa basış
■ gelişmiş park desteği devredeyse, D tuşuna uzun basış
■ park etme manevrası başarıyla sonlandırıldığında■ araç saatte 30 km'den daha hızlı sürüldüğünde
■ kontağı kapatıldığında
Gelişmiş park yardımının manevra
esnasında sürücü veya sistem
tarafından devre dışı bırakılması
durumu, DIC ekranında Park etme
devre dışı ile görüntülenecektir.
Arıza
Aşağıdaki durumlarda DIC ekranında
bir mesaj görüntülenir:
■ sistemde bir arıza olduğunda,
■ sürücü park etme manevrasını başarılı bir şekilde
tamamlayamadığında,
■ sistem çalışmıyordur.
Park talimatları sırasında bir nesne
tespit edilirse DIC ekranında Dur
belirtilir. Nesnenin oradan
kaldırılmasıyla park manevralarına
devam edilir. Nesne kaldırılmazsa,
sistem devre dışı kalacaktır. Yeni bir
park yeri aramak için D tuşuna
yaklaşık bir saniye basarak sistemi
aktif hale getirin.

172Sürüş ve kullanım
Park asistanı sistemleri ile ilgili
temel bilgiler9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına zarar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sistemin performansı üzeri
kapanmış konumdayken (örneğin
kar ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örneğin arazi
araçları, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu araçların üst kısmındaki
nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Park asistanı sistemi,
Bilgi Ekranı'ndaki ayarlar
değiştirilerek devreye sokulabilir
veya devreden çıkarılabilir. Bir
römork kaplini bağlıysa, menüden
seçilmelidir.
Araç ayarlarının kişiselleştirilmesi
3 108.
Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, harici bir akustik veya
mekanik parazit sebebiyle mevcut
olmayan bir nesneyi (akustik parazit)
algılayabilir.
Gelişmiş park desteği sistemi paralel
park manevrası sonrasında park
alanındaki olası değişmelere karşı
tepki vermeyebilir.
Not
Kullanımdan sonra gelişmiş park
desteği bir kalibrasyon gerektirir.
Optimum park kılavuzu için, en az
35 km sürüş mesafesi, bir kaç dönüş
sayısı dahil, gereklidir.
Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmiş bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı verirr.
Sistemin sensörleri araç tamponunun
sağ ve sol tarafında bulunur.

Sürüş ve kullanım1739Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
■ Yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar.
■ Yayalar, bisiklet sürücüleri veya hayvanlar.
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından sollanırken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki kehribar renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini
etkinleştirdiğinde, şerit
değiştirilmemesi yönünde br uyarı
olarak kehribar rengi B uyarı simgesi
yanıp sönmeye başlar.
Not
Geçen araç geçen araçtan en az
10 km/h daha hızlıysa ilgili yan
aynalardaki uyarı sembolü B
yanmaz.
Yan kör nokta alarmı 10 km/saat ile 140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.
Sistem bilgi ekranındaki Ayarlar
menüsü üzerinden etkinleştirilip
devre dışı bırakılabilir. Araç
ayarlarının kişiselleştirilmesi 3 108.
Sistemin devre dışı kalması Sürücü Bilgi Sisteminde (DIC) bir mesaj ile
belirtilir.
Algılama bölgeleri
Sistem sensörü aracın her iki
tarafındaki yaklaşık 3 metre bir
bölgeyi kapsar. Bu bölge her bir yan
aynadan başlar ve arkaya doğru
yaklaşık 3 metre bir mesafede uzanır. Bu bölgenin yerden yüksekliği yakl.
0,5 metre ile 2 metre arasındadır.
Araç römork çekiyorsa sistem devre
dışı kalır.
Yan kör nokta alarmı koruma rayları,
direkler, kaldırımlar, duvarlar ve
kirişler gibi sabit nesneleri gözardı
edecek şekilde tasarlanmıştır. Park
eden araçlar veya karşı yönden gelen araçlar tespit edilmez.

174Sürüş ve kullanım
Arıza
Normal şartlar altında ara sıra
atlanmış alarmlar olabilir.
Arka tamponun sağ veya sol köşesi
çamur, pislik, kar, buz veya sulu kar ile kaplandığında, yan kör nokta
alarmı çalışmaz. Temizleme
talimatları 3 232.
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan ötürü
çalışmadığında, Sürücü Bilgi
Sisteminde (DIC) bir mesaj
görüntülenir. Kalıcı bir arıza
durumunda bir atölye desteğine
başvurun.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü renkli bilgi
ekranında gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve gelişmiş park
desteğinin görüş alanı dışında,
ör. tamponun veya aracın altında
bulunan nesnelerim
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve
geri vitese takmadan önce aracın
arkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.
Çalışma prensibi
Kamera plaka lambalarının arasına
monte edilmiştir ve 130° görüş
açısına sahiptir.

Sürüş ve kullanım175
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler 1 metre
aralıklı olan ve gösterilen nesnelere
olan mesafeyi tanımlamak için resim üzerine yansıtılan çizgilerdir.Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Fonksiyon, Bilgi Ekranındaki Settings (Ayarlar) menüsünden devre dışı
bırakılabilir. Araç ayarlarının
kişiselleştirilmesi 3 108.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Ekranın üst satırı, çok fonksiyonlu
düğmeye basarak silinebilir.
Ekran ayarları
Navi 650/Navi 950 : Parlaklık, çok
fonksiyonlu düğmeye önce basılarak
ardından da dış halkası çevrilerek
ayarlanabilir.
CD 600 : Parlaklık, çok fonksiyonlu
düğme basılıp döndürülerek
ayarlanabilir.

176Sürüş ve kullanım
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerasının devreye
sokulması veya devreden
çıkarılması, Bilgi Ekranı'ndaki
Settings (Ayarlar) menüsünden
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 108.
Arıza
Hata mesajları Bilgi Ekranı'nın üst satırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
■ Etraf karanlık ise.
■ Güneş veya far ışıkları doğrudan kamera merceğine parlamaktadır.
■ Kamera merceği buz, kar, çamur veya başka bir nesne tarafındanörtüldüğünde. Merceği yıkayın,
suyla durulayıp yumuşak bir bezle
silin.
■ Araç arkadan kazaya uğradığında.
■ Çok aşırı sıcaklık değişimlerinde.Trafik işareti desteği
Çalışma prensibi
Trafik işareti asistanı (Traffic sign
assistant) sistemi ön kısımdaki
kamera vasıtasıyla mevcut trafik
işaretlerini algılar ve Sürücü Bilgi
Sisteminde (DIC) görüntüler.
Algılanacak olan trafik işaretleri
şunlardır:
Limit ve sollama yasağı işaretleri ■ Hız limiti işaretleri
■ Sollama yasağı işaretleri
■ Hız limiti sonu işaretleri
■ Sollama yasağı sonu işaretleriYol işaretleri
Başlangıcı ve sonu:
■ otoyollar
■ A yollar
■ oyun yollarıEk işaretler ■ trafik işaretleri için ek ipuçları
■ römork/karavan çekmenin kısıtlanması
■ çekici engelleri
■ yaş uyarısı
■ buz uyarısı
■ yön okları
Hız sınırı işaretleri ve sollama yasağı işaretleri DIC ekranında bir sonraki
hız sınırı işareti veya hız sınırı sonu
işareti tespit edilene veya
tanımlanmış bir işaret zaman aşımına kadar gösterilir.

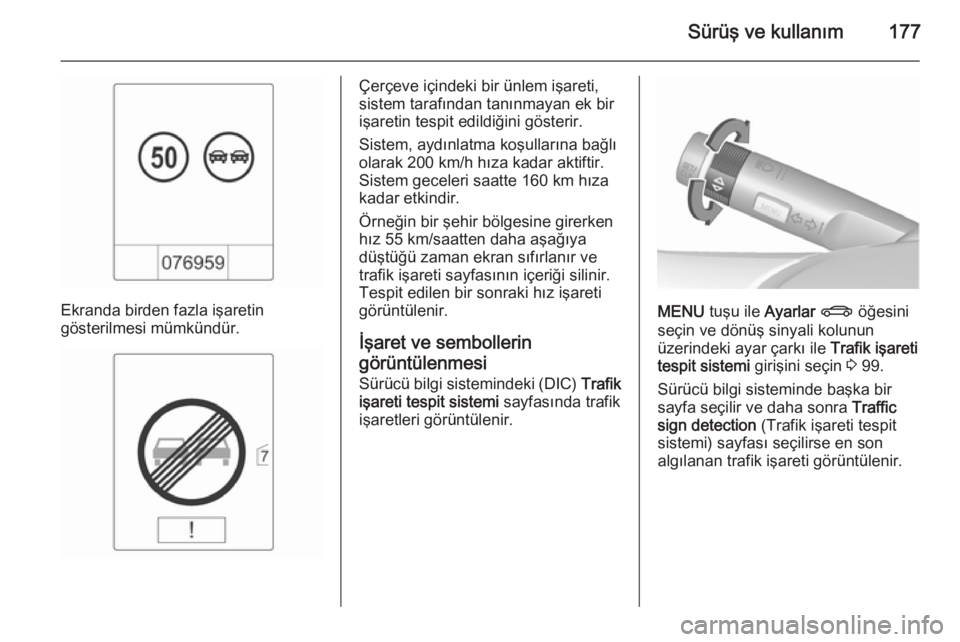

Sürüş ve kullanım177
Ekranda birden fazla işaretin
gösterilmesi mümkündür.
Çerçeve içindeki bir ünlem işareti,
sistem tarafından tanınmayan ek bir
işaretin tespit edildiğini gösterir.
Sistem, aydınlatma koşullarına bağlı
olarak 200 km/h hıza kadar aktiftir.
Sistem geceleri saatte 160 km hıza
kadar etkindir.
Örneğin bir şehir bölgesine girerken
hız 55 km/saatten daha aşağıya
düştüğü zaman ekran sıfırlanır ve
trafik işareti sayfasının içeriği silinir.
Tespit edilen bir sonraki hız işareti
görüntülenir.
İşaret ve sembollerin
görüntülenmesi Sürücü bilgi sistemindeki (DIC) Trafik
işareti tespit sistemi sayfasında trafik
işaretleri görüntülenir.
MENU tuşu ile Ayarlar X öğesini
seçin ve dönüş sinyali kolunun
üzerindeki ayar çarkı ile Trafik işareti
tespit sistemi girişini seçin 3 99.
Sürücü bilgi sisteminde başka bir sayfa seçilir ve daha sonra Traffic
sign detection (Trafik işareti tespit
sistemi) sayfası seçilirse en son
algılanan trafik işareti görüntülenir.

178Sürüş ve kullanım
Uyarı fonksiyonu
Bir kez etkinleştirildiğinde, hız limiti ve
sollama yasağı işaretleri DIC'de ayrı
pencereli uyarılar şeklinde görülür.
Uyarı fonksiyonu, trafik işareti
asistanı sayfasının ayarlar
menüsünden, dönüş sinyali kolu
üzerindeki SET/CLR düğmesine
basılarak devreye sokulur veya
devreden çıkarılır.Ayar sayfası görüntülendiğinde uyarı fonksiyonunu devre dışı bırakmak için Kapalı öğesini seçin. Açık öğesini
seçerek yeniden devreye alın.
Kontak açıldığında, uyarı fonksiyonu
devre dışıdır.
Açılır kapanır pencereli uyarı DIC'de
yaklaşık 8 saniye sürer.
Sistem sıfırlama Trafik işareti belleğinin içeriği, trafik
işareti asistanı sayfasının ayarlar
menüsünden, dönüş sinyali kolundaki
SET/CLR düğmesine daha uzun
süreyle basılarak temizlenebilir.
Başarılı bir sıfırlama sonrasında bir
