OPEL CASCADA 2015.5 Savininko vadovas (in Lithuanian)

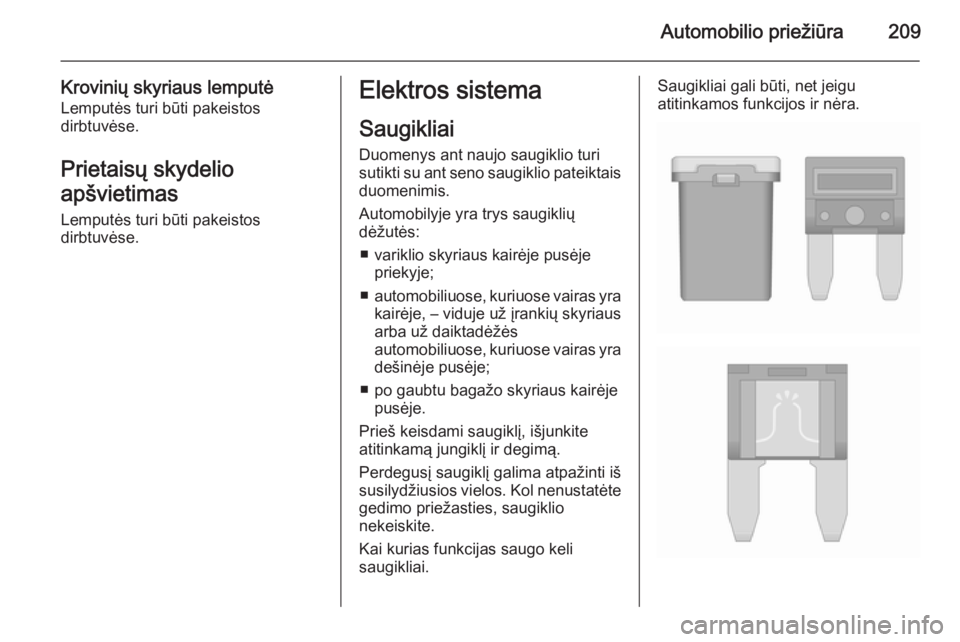

Automobilio priežiūra209
Krovinių skyriaus lemputėLemputės turi būti pakeistos
dirbtuvėse.
Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
SaugikliaiDuomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra trys saugiklių
dėžutės:
■ variklio skyriaus kairėje pusėje priekyje;
■ automobiliuose, kuriuose vairas yra
kairėje, – viduje už įrankių skyriaus
arba už daiktadėžės
automobiliuose, kuriuose vairas yra
dešinėje pusėje;
■ po gaubtu bagažo skyriaus kairėje pusėje.
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.

210Automobilio priežiūra

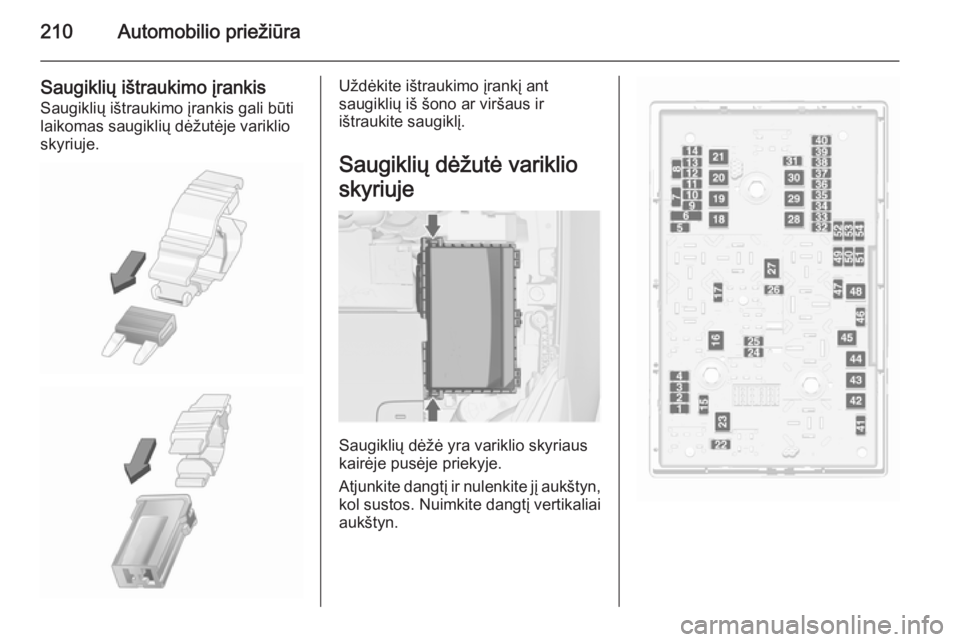

Saugiklių ištraukimo įrankisSaugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nulenkite jį aukštyn, kol sustos. Nuimkite dangtį vertikaliai
aukštyn.

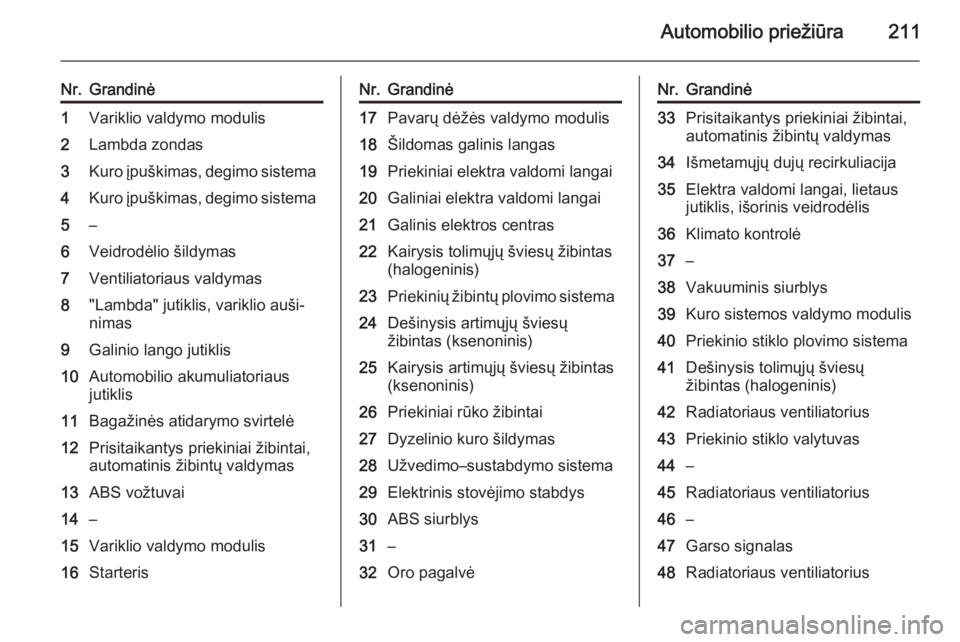

Automobilio priežiūra211
Nr.Grandinė1Variklio valdymo modulis2Lambda zondas3Kuro įpuškimas, degimo sistema4Kuro įpuškimas, degimo sistema5–6Veidrodėlio šildymas7Ventiliatoriaus valdymas8"Lambda" jutiklis, variklio auši‐
nimas9Galinio lango jutiklis10Automobilio akumuliatoriaus
jutiklis11Bagažinės atidarymo svirtelė12Prisitaikantys priekiniai žibintai,
automatinis žibintų valdymas13ABS vožtuvai14–15Variklio valdymo modulis16StarterisNr.Grandinė17Pavarų dėžės valdymo modulis18Šildomas galinis langas19Priekiniai elektra valdomi langai20Galiniai elektra valdomi langai21Galinis elektros centras22Kairysis tolimųjų šviesų žibintas
(halogeninis)23Priekinių žibintų plovimo sistema24Dešinysis artimųjų šviesų
žibintas (ksenoninis)25Kairysis artimųjų šviesų žibintas
(ksenoninis)26Priekiniai rūko žibintai27Dyzelinio kuro šildymas28Užvedimo–sustabdymo sistema29Elektrinis stovėjimo stabdys30ABS siurblys31–32Oro pagalvėNr.Grandinė33Prisitaikantys priekiniai žibintai,
automatinis žibintų valdymas34Išmetamųjų dujų recirkuliacija35Elektra valdomi langai, lietaus
jutiklis, išorinis veidrodėlis36Klimato kontrolė37–38Vakuuminis siurblys39Kuro sistemos valdymo modulis40Priekinio stiklo plovimo sistema41Dešinysis tolimųjų šviesų
žibintas (halogeninis)42Radiatoriaus ventiliatorius43Priekinio stiklo valytuvas44–45Radiatoriaus ventiliatorius46–47Garso signalas48Radiatoriaus ventiliatorius

212Automobilio priežiūra
Nr.Grandinė49Degalų siurblys50Priekinių žibintų sulygiavimas,
prisitaikantys priekiniai žibintai51–52Papildomas šildytuvas (dyzelinis variklis)53Pavarų dėžės valdymo modulis,
variklio valdymo modulis54Vakuuminis siurblys, prietaisų
skydelio blokas, šildymas ir
ventiliacija, oro kondicionavimo
sistema
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite skyrių ir paspauskite į
kairę, kad atrakintumėte. Nulenkite
skyrių ir išimkite.
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę, tada atidenkite dangtelį ir
nulenkite žemyn.

Automobilio priežiūra213
Nr.Grandinė1Ekranai2Kėbulo valdymo blokas, išorinės
šviesos3Kėbulo valdymo blokas, išorinės
šviesos4Informacijos ir pramogų sistema5Informacijos ir pramogų sistema,
prietaisai6Maitinimo lizdas, žiebtuvėlis7Kištukinis lizdasNr.Grandinė8Kėbulo valdymo modulis,
kairysis artimųjų šviesų žibintas9Kėbulo valdymo modulis, deši‐
nysis artimųjų šviesų žibintas10Kėbulo valdymo modulis, durelių
užraktai11Vidinis ventiliatorius12Elektra valdoma vairuotojo
sėdynė13Elektra valdoma keleivio sėdynė14Diagnostinė jungtis15Oro pagalvė16Bagažinės dangčio relė17Oro kondicionavimo sistema18Aptarnavimo diagnostika19Kėbulo valdymo modulis,
stabdžių žibintai, galiniai žibintai,
salono apšvietimas20–21Prietaisų skydelisNr.Grandinė22Uždegimo sistema23Kėbulo valdymo modulis24Kėbulo valdymo modulis25–26Papildomas maitinimo lizdas
bagažinėje
Saugiklių dėžutė
bagažinėje
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.

214Automobilio priežiūra
Nuimkite gaubtą.Lydžiųjų saugiklių paskyrimasNr.Grandinė1Medžiaginio stogo valdymo
modulis, dešinysis elektrinis
bėgis2–3Pagalba pastatant automobilį4Atrankinės katalizacijos sistema5–6–Nr.Grandinė7Elektra valdoma sėdynė8Medžiaginio stogo valdymo
modulis9Atrankinės katalizacijos sistema10Atrankinės katalizacijos sistema11Priekabos modulis, slėgio
padangose stebėjimo sistema ir
galinio vaizdo kamera12Medžiaginio stogo valdymo
modulis, galiniai žibintai13–14Galinės sėdynė elektra
valdomas nulenkimas15–16Sėdynės vėdinimas, galinio
vaizdo kamera, medžiaginio
stogo valdymo modulis17–18–19Vairo šildymasNr.Grandinė20–21Sėdynių šildymas22–23Medžiaginio stogo valdymo
modulis, kairysis elektrinis bėgis24Atrankinės katalizacijos sistema25–26Nelogistinio režimo trumpiklis-
saugiklis27Pasyvusis įlipimas28–29Hidraulinis blokas30–31–32"Flex Ride"

Automobilio priežiūra215Automobilio įrankiai
Įrankiai Automobiliai su atsarginiu ratu
Atidarykite bagažinės grindų dangtį.
Kėliklis, įrankiai ir diržas pažeistam
ratui fiksuoti yra bagažinės skyriaus
įrankių dėžėje (po atsarginiu ratu).
Ratų raktas ir vilkimo kilpa laikomi
įrankinėje, kuri įdėta į atsarginio rato
skyrių, šalia įrankių dėžės. Atsarginis
ratas 3 228.
Automobiliai su padangų
taisymo komplektu
Kai kuriuos įrankius ir vilkimo kilpą
rasite kartu su padangų remonto
rinkiniu – įrankių dėžėje, krovinių
skyriuje, po grindų dangčiu.
Automobiliai su padangų
remonto rinkiniu ir plokščiomis
bagažinės skyriaus grindimis
Kai kurie įrankiai ir vilkimo kilpa kartu
su padangų remonto rinkiniu laikomi
maiše, kuris pritvirtintas prie
bagažinės priekinės ąselės grindyse.

216Automobilio priežiūraRatai ir padangos
Ratai
Automobiliuose su dyzeliniais
varikliais nenaudojami plieniniai
ratlankiai. Jiems skirti tik specialūs
konkrečiai patvirtinti lengvojo lydinio
ratlankiai.
Padangų būklė, ratų būklė Atsargiai važiuokite per briaunas ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį nepriremkite
padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Žieminės padangos Žieminės padangos padidina
važiavimo saugumą prie žemesnės
nei 7 °C, todėl turi būti sumontuotos
ant visų ratų.Kaip žiemines galima naudoti bet
kokio dydžio padangas 3 252.
225/55 R17 dydžio padangas
naudokite tik kaip žiemines.
Automobiliuose su dyzeliniais
varikliais negalima montuoti plieninių
ratlankių. Jiems skirti tik specialūs,
konkrečiam automobiliui patvirtinti
lengvojo lydinio ratlankiai.
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.
Padangų žymėjimas
Pvz., 235/55 R 17 99 V235=Padangos plotis, mm55=Skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R=Juostos tipas: radialinisRF=Tipas: riedėti galinčios
nuleistos padangos17=Rato skersmuo, coliais99=Apkrovos indeksas, pvz., 99
atitinka 775 kgV=Greičio kodo raidėGreičio kodo raidė:Q=iki 160 km/hS=iki 180 km/hT=iki 190 km/hH=iki 210 km/hV=iki 240 km/hW=iki 270 km/h
Kryptinės padangos
Sumontuokite kryptines padangas
taip, kad jos suktųsi automobilio
važiavimo kryptimi. Sukimosi kryptis
parodyta padangos šone esančiu
simboliu (pvz., rodykle).
Slėgis padangose Patikrinkite atvėsusių padangų slėgį
bent kas 14 dienų ir prieš ilgą kelionę.
Nepamirškite pasiimti atsarginio rato.
Tai taip pat taikoma automobiliams su slėgio padangose stebėjimo sistema.
Atsukite vožtuvo varžtus.

Automobilio priežiūra217
Padangų slėgis 3 252.
Padangų ir slėgio informacijos
lipduke, priklijuotame prie kairiųjų
durelių rėmo, nurodytos originalios
įrangos padangos ir atitinkamas
slėgis padangose.
Padangų slėgio duomenys išmatuoti
padangoms esant atvėsusioms. Tai
taikoma ir vasarinėms ir žieminėms
padangos.
Atsarginė padanga visada turi būti
pripūsta iki pilnai apkrovai reikalingo
slėgio.
ECO padangų slėgis naudojamas
norint suvartoti mažiau kuro.
Dėl netinkamo padangos slėgio
sumažėja saugumas, automobilio
valdymas, patogumas ir kuro
ekonomija, greičiau nusidėvėvi
padangos.
Slėgis padangose skiriasi
priklausomai nuo įvairių sąlygų.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:
1. Nustatykite variklio identifikavimo kodą. Variklio duomenys 3 246.
2. Pasirinkite reikiamą padangą.
Visi galimi padangų deriniai nurodyti
slėgio padangose duomenų lentelėse
3 252.
Jūsų automobiliui aprobuotos
padangos nurodytos kartu su jūsų automobiliu pateikiamame EEB
atitikties sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.
Vairuotojas atsako už tinkamo slėgio padangose palaikymą.9 Perspėjimas
Dėl per žemo slėgio gali sutrikti
padangų apšilimas ir atsirasti
vidinių pažeidimų, todėl gali
atsiskirti protektorius, o greitai
važiuojant netgi sprogti padanga.
Jei reikia sumažinti arba padidinti
padangos slėgį automobiliuose su
slėgio padangose sekimo sistema,
išjunkite degimą. Nustatę slėgį
padangose įjunkite degimą ir
vairuotojo informacijos centro (DIC)
skiltyje Padangų apkrova pasirinkite
reikiamą nuostatą 3 99.
Slėgio padangose
stebėjimo sistema
Padangų slėgio kontrolės sistema
(TPMS) tikrina visų keturių ratų slėgį
kartą per minutę, kai automobilio
greitis viršija tam tikrą ribą.

218Automobilio priežiūraĮspėjimas
Slėgio padangose stebėjimo
sistema tik įspėja apie žemą slėgį padangose ir nepakeičia
reguliarios padangų techninės
priežiūros, kuria turi pasirūpinti
vairuotojas.
Visuose ratuose turi būti įmontuoti
slėgio jutikliai, o padangose turi būti
nurodytas slėgis.
Pastaba
Tose valstybėse, kuriose teisiškai privaloma įrengti slėgio padangose
stebėjimo sistemą, naudojant ratus
be slėgio jutiklių, nebegalios
automobilio tipo patvirtinimas.
Esamas padangų slėgis gali būti
rodomas vairuotojo informacijos
centro (DIC) Vehicle Information
Menu (Transporto priemonės
informacijos meniu) .
Meniu gali būti pasirenkamas
mygtukais, esančiais ant posūkio
signalo svirties.
Kad pasirinktumėte Vehicle
Information Menu (Transporto
priemonės informacijos meniu) X ,
spustelėkite mygtuką MENU.
Pasukite reguliavimo ratuką,
norėdami pasirinkti padangų slėgio
kontrolės sistemą.
Sistemos būsena ir slėgio įspėjimai
pateikiami pranešimu su DIC
mirksinčia atitinkama padanga.
Aptikus žemą slėgį padangoje,
įsijungia kontrolinis indikatorius w
3 97.
Užsidegus w, kuo greičiau sustokite
ir pripūskite padangas iki
rekomenduojamo slėgio 3 252.
