Nega vozila209

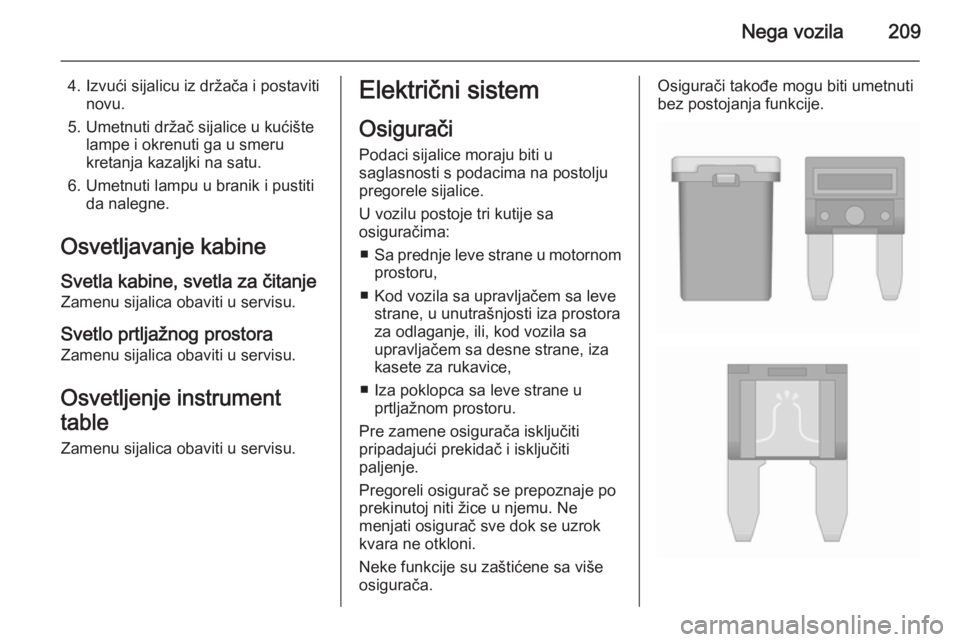

4. Izvući sijalicu iz držača i postavitinovu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Osvetljavanje kabine Svetla kabine, svetla za čitanje
Zamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument
table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje tri kutije sa
osiguračima:
■ Sa prednje leve strane u motornom
prostoru,
■ Kod vozila sa upravljačem sa leve strane, u unutrašnjosti iza prostora
za odlaganje, ili, kod vozila sa
upravljačem sa desne strane, iza
kasete za rukavice,
■ Iza poklopca sa leve strane u prtljažnom prostoru.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.

210Nega vozila

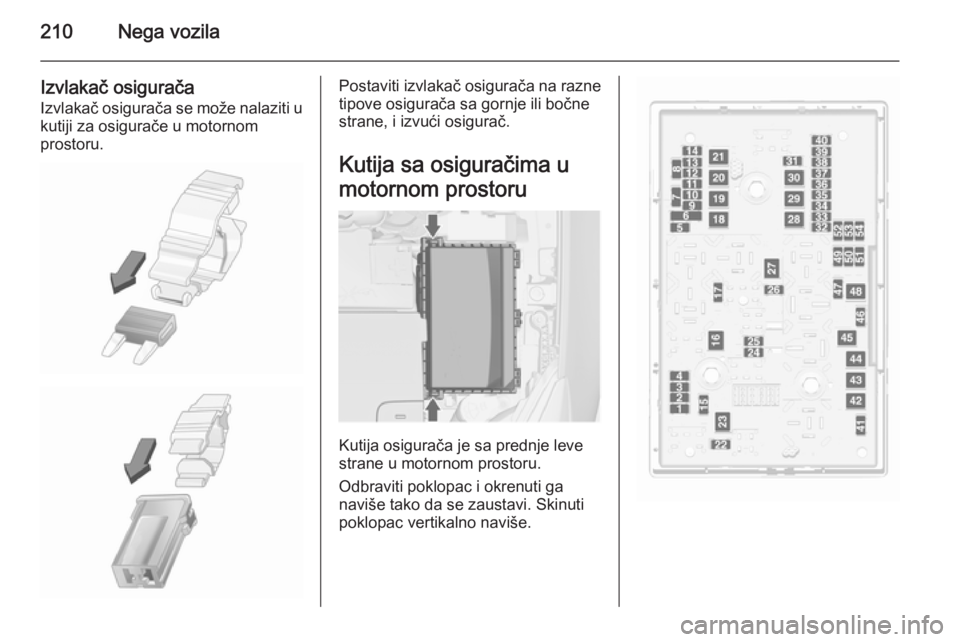

Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

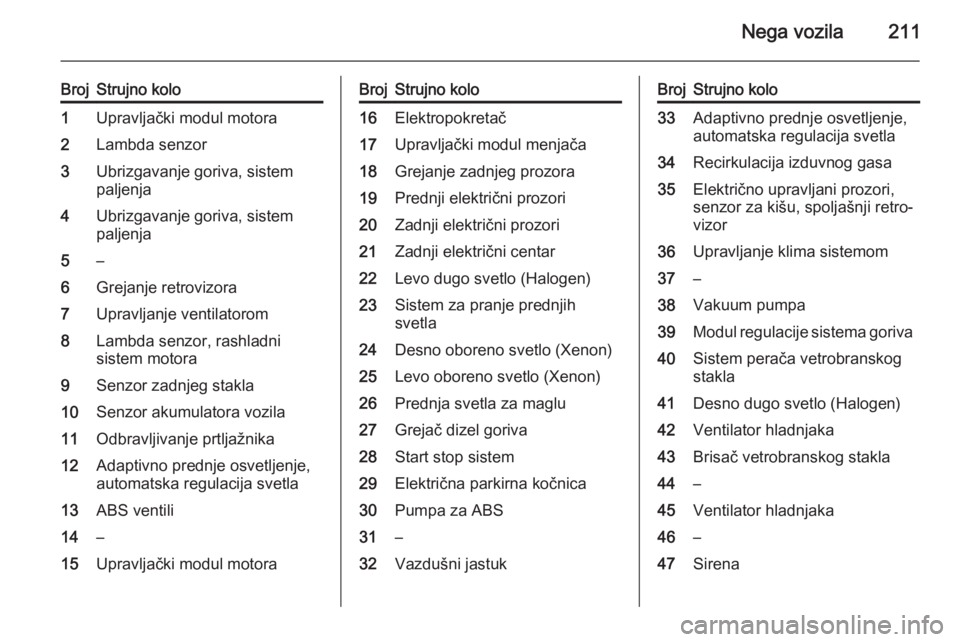

Nega vozila211
BrojStrujno kolo1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sistem
paljenja4Ubrizgavanje goriva, sistem
paljenja5–6Grejanje retrovizora7Upravljanje ventilatorom8Lambda senzor, rashladni
sistem motora9Senzor zadnjeg stakla10Senzor akumulatora vozila11Odbravljivanje prtljažnika12Adaptivno prednje osvetljenje,
automatska regulacija svetla13ABS ventili14–15Upravljački modul motoraBrojStrujno kolo16Elektropokretač17Upravljački modul menjača18Grejanje zadnjeg prozora19Prednji električni prozori20Zadnji električni prozori21Zadnji električni centar22Levo dugo svetlo (Halogen)23Sistem za pranje prednjih
svetla24Desno oboreno svetlo (Xenon)25Levo oboreno svetlo (Xenon)26Prednja svetla za maglu27Grejač dizel goriva28Start stop sistem29Električna parkirna kočnica30Pumpa za ABS31–32Vazdušni jastukBrojStrujno kolo33Adaptivno prednje osvetljenje,
automatska regulacija svetla34Recirkulacija izduvnog gasa35Električno upravljani prozori,
senzor za kišu, spoljašnji retro‐
vizor36Upravljanje klima sistemom37–38Vakuum pumpa39Modul regulacije sistema goriva40Sistem perača vetrobranskog
stakla41Desno dugo svetlo (Halogen)42Ventilator hladnjaka43Brisač vetrobranskog stakla44–45Ventilator hladnjaka46–47Sirena

212Nega vozila

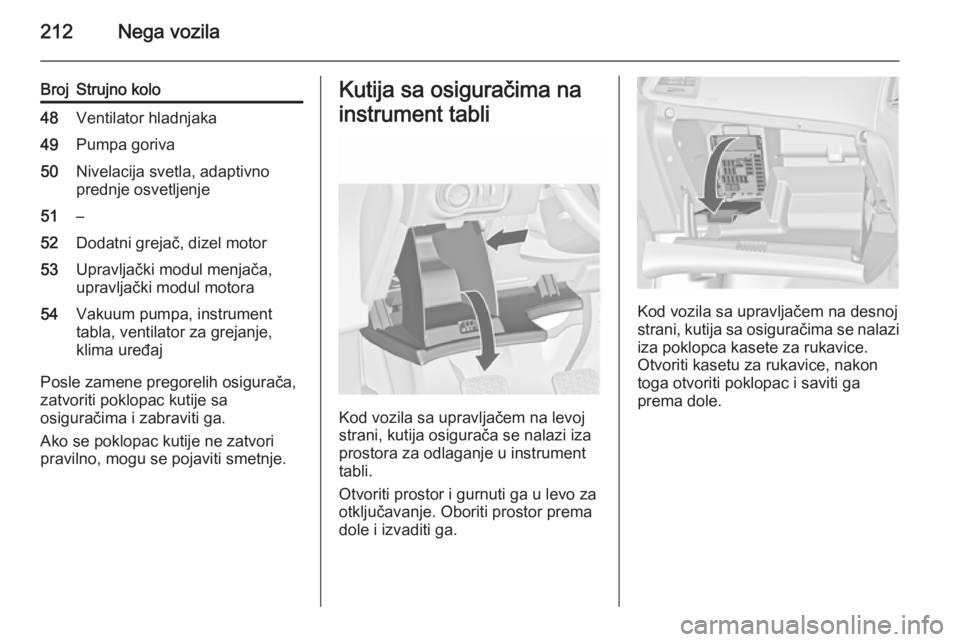

BrojStrujno kolo48Ventilator hladnjaka49Pumpa goriva50Nivelacija svetla, adaptivno
prednje osvetljenje51–52Dodatni grejač, dizel motor53Upravljački modul menjača,
upravljački modul motora54Vakuum pumpa, instrument
tabla, ventilator za grejanje,
klima uređaj
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, mogu se pojaviti smetnje.
Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija osigurača se nalazi iza
prostora za odlaganje u instrument
tabli.
Otvoriti prostor i gurnuti ga u levo za
otključavanje. Oboriti prostor prema
dole i izvaditi ga.
Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice, nakon
toga otvoriti poklopac i saviti ga
prema dole.

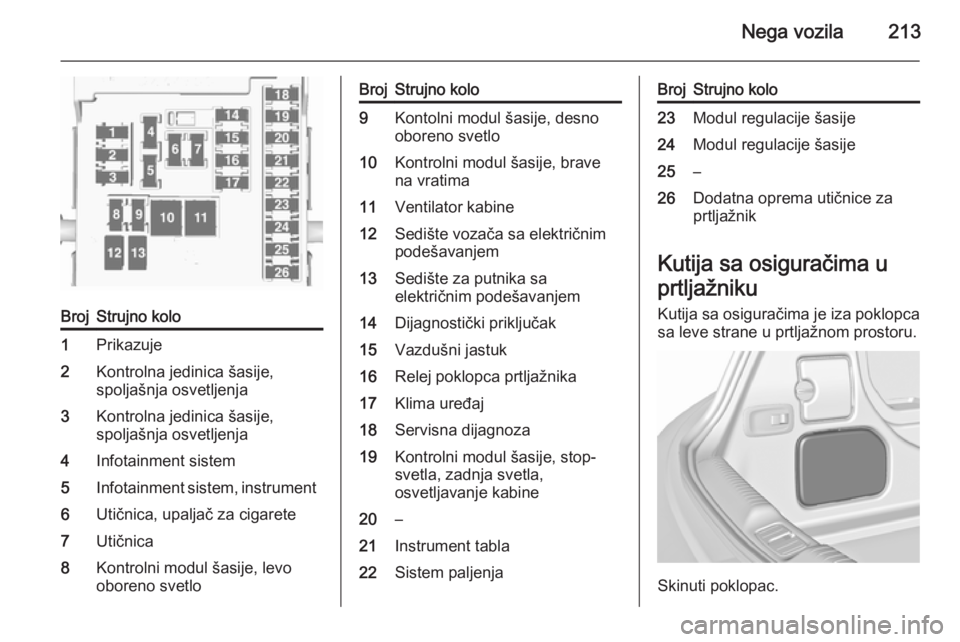

Nega vozila213
BrojStrujno kolo1Prikazuje2Kontrolna jedinica šasije,
spoljašnja osvetljenja3Kontrolna jedinica šasije,
spoljašnja osvetljenja4Infotainment sistem5Infotainment sistem, instrument6Utičnica, upaljač za cigarete7Utičnica8Kontrolni modul šasije, levo
oboreno svetloBrojStrujno kolo9Kontolni modul šasije, desno
oboreno svetlo10Kontrolni modul šasije, brave
na vratima11Ventilator kabine12Sedište vozača sa električnim
podešavanjem13Sedište za putnika sa
električnim podešavanjem14Dijagnostički priključak15Vazdušni jastuk16Relej poklopca prtljažnika17Klima uređaj18Servisna dijagnoza19Kontrolni modul šasije, stop-
svetla, zadnja svetla,
osvetljavanje kabine20–21Instrument tabla22Sistem paljenjaBrojStrujno kolo23Modul regulacije šasije24Modul regulacije šasije25–26Dodatna oprema utičnice za
prtljažnik
Kutija sa osiguračima u
prtljažniku Kutija sa osiguračima je iza poklopca
sa leve strane u prtljažnom prostoru.
Skinuti poklopac.

214Nega vozila

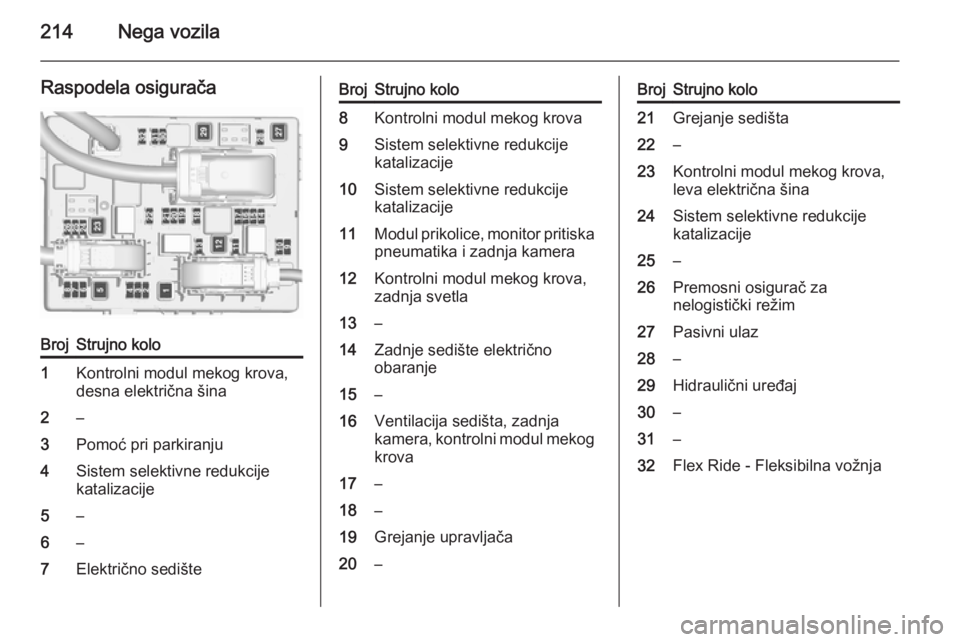

Raspodela osiguračaBrojStrujno kolo1Kontrolni modul mekog krova,
desna električna šina2–3Pomoć pri parkiranju4Sistem selektivne redukcije
katalizacije5–6–7Električno sedišteBrojStrujno kolo8Kontrolni modul mekog krova9Sistem selektivne redukcije
katalizacije10Sistem selektivne redukcije
katalizacije11Modul prikolice, monitor pritiska
pneumatika i zadnja kamera12Kontrolni modul mekog krova,
zadnja svetla13–14Zadnje sedište električno
obaranje15–16Ventilacija sedišta, zadnja
kamera, kontrolni modul mekog krova17–18–19Grejanje upravljača20–BrojStrujno kolo21Grejanje sedišta22–23Kontrolni modul mekog krova,
leva električna šina24Sistem selektivne redukcije
katalizacije25–26Premosni osigurač za
nelogistički režim27Pasivni ulaz28–29Hidraulični uređaj30–31–32Flex Ride - Fleksibilna vožnja

Nega vozila215Alati vozila

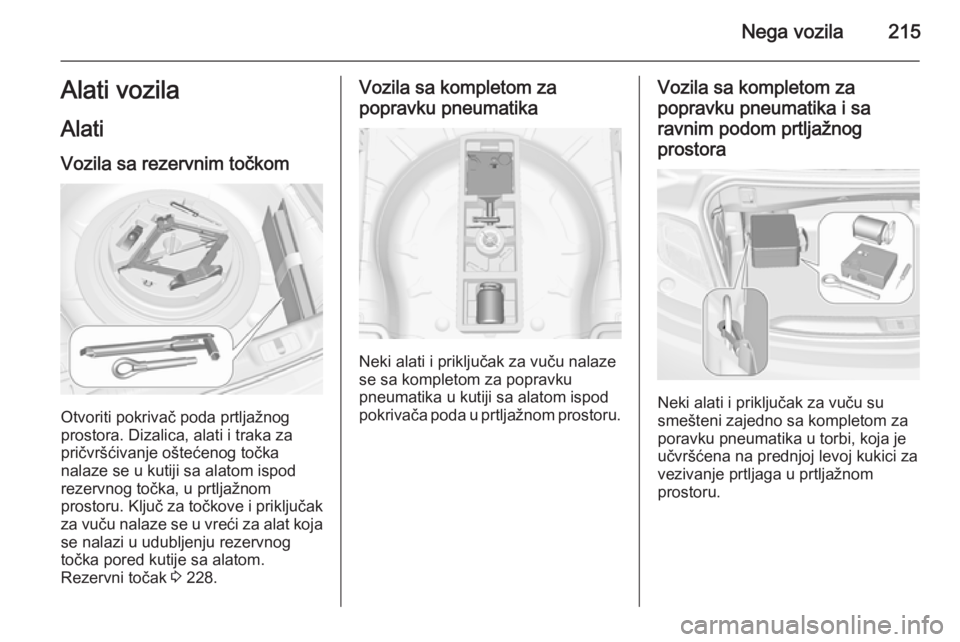

Alati Vozila sa rezervnim točkom
Otvoriti pokrivač poda prtljažnog
prostora. Dizalica, alati i traka za
pričvršćivanje oštećenog točka
nalaze se u kutiji sa alatom ispod
rezervnog točka, u prtljažnom
prostoru. Ključ za točkove i priključak za vuču nalaze se u vreći za alat koja
se nalazi u udubljenju rezervnog
točka pored kutije sa alatom.
Rezervni točak 3 228.
Vozila sa kompletom za
popravku pneumatika
Neki alati i priključak za vuču nalaze
se sa kompletom za popravku
pneumatika u kutiji sa alatom ispod
pokrivača poda u prtljažnom prostoru.
Vozila sa kompletom za
popravku pneumatika i sa ravnim podom prtljažnogprostora
Neki alati i priključak za vuču su
smešteni zajedno sa kompletom za
poravku pneumatika u torbi, koja je
učvršćena na prednjoj levoj kukici za
vezivanje prtljaga u prtljažnom
prostoru.

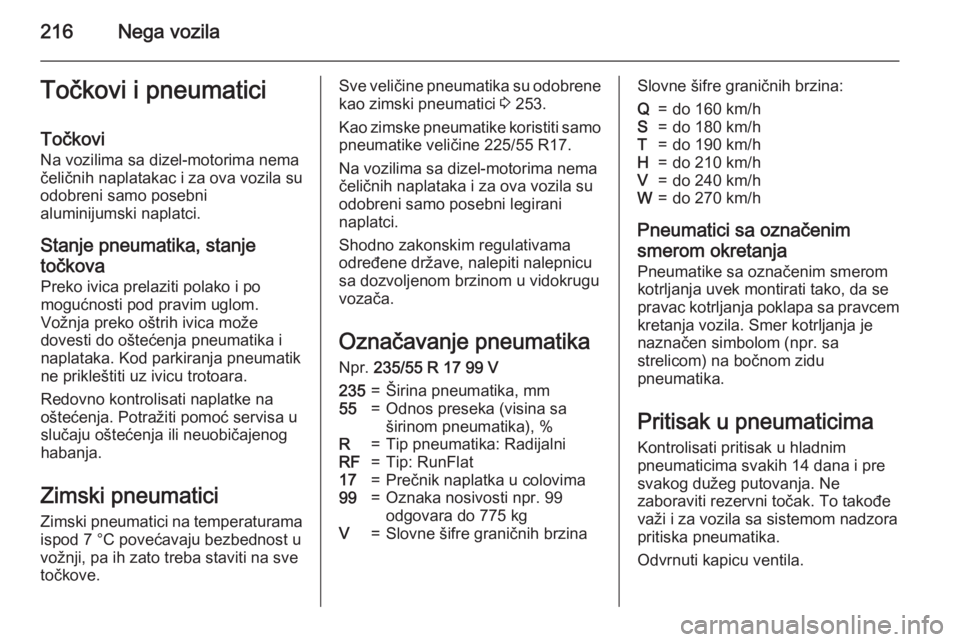

216Nega vozilaTočkovi i pneumaticiTočkoviNa vozilima sa dizel-motorima nema
čeličnih naplatakac i za ova vozila su
odobreni samo posebni
aluminijumski naplatci.
Stanje pneumatika, stanjetočkova Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne prikleštiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Zimski pneumatici
Zimski pneumatici na temperaturama ispod 7 °C povećavaju bezbednost u
vožnji, pa ih zato treba staviti na sve
točkove.Sve veličine pneumatika su odobrene kao zimski pneumatici 3 253.
Kao zimske pneumatike koristiti samo
pneumatike veličine 225/55 R17.
Na vozilima sa dizel-motorima nema
čeličnih naplataka i za ova vozila su
odobreni samo posebni legirani
naplatci.
Shodno zakonskim regulativama
određene države, nalepiti nalepnicu sa dozvoljenom brzinom u vidokrugu
vozača.
Označavanje pneumatika
Npr. 235/55 R 17 99 V235=Širina pneumatika, mm55=Odnos preseka (visina sa
širinom pneumatika), %R=Tip pneumatika: RadijalniRF=Tip: RunFlat17=Prečnik naplatka u colovima99=Oznaka nosivosti npr. 99
odgovara do 775 kgV=Slovne šifre graničnih brzinaSlovne šifre graničnih brzina:Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak. To takođe
važi i za vozila sa sistemom nadzora
pritiska pneumatika.
Odvrnuti kapicu ventila.

Nega vozila217

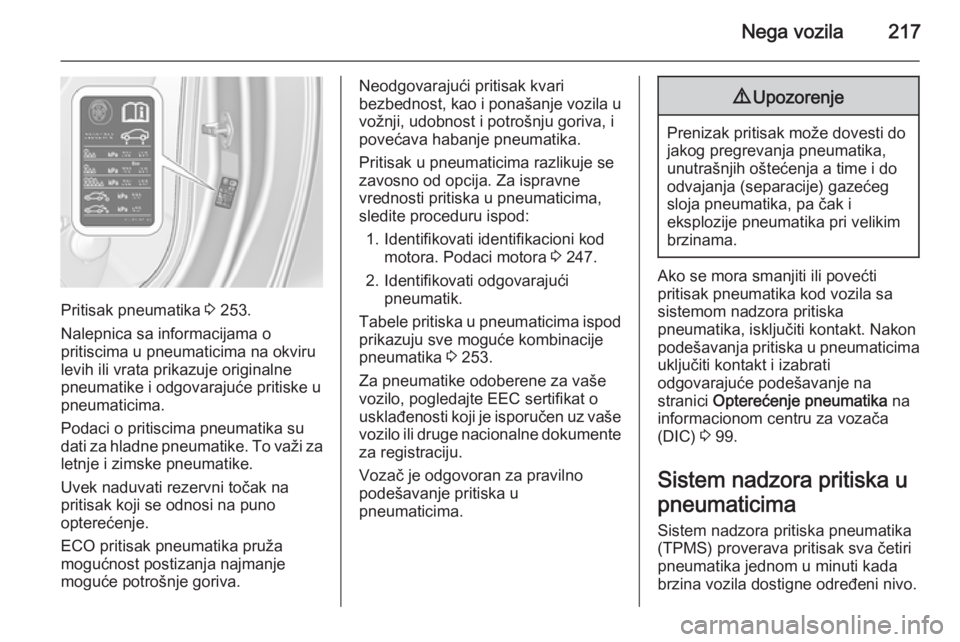

Pritisak pneumatika 3 253.
Nalepnica sa informacijama o
pritiscima u pneumaticima na okviru levih ili vrata prikazuje originalne
pneumatike i odgovarajuće pritiske u
pneumaticima.
Podaci o pritiscima pneumatika su
dati za hladne pneumatike. To važi za letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima razlikuje se
zavosno od opcija. Za ispravne
vrednosti pritiska u pneumaticima,
sledite proceduru ispod:
1. Identifikovati identifikacioni kod motora. Podaci motora 3 247.
2. Identifikovati odgovarajući pneumatik.
Tabele pritiska u pneumaticima ispod prikazuju sve moguće kombinacije
pneumatika 3 253.
Za pneumatike odoberene za vaše
vozilo, pogledajte EEC sertifikat o
usklađenosti koji je isporučen uz vaše
vozilo ili druge nacionalne dokumente
za registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
Ako se mora smanjiti ili povećti
pritisak pneumatika kod vozila sa
sistemom nadzora pritiska
pneumatika, isključiti kontakt. Nakon
podešavanja pritiska u pneumaticima uključiti kontakt i izabrati
odgovarajuće podešavanje na
stranici Opterećenje pneumatika na
informacionom centru za vozača (DIC) 3 99.
Sistem nadzora pritiska u
pneumaticima
Sistem nadzora pritiska pneumatika
(TPMS) proverava pritisak sva četiri
pneumatika jednom u minuti kada
brzina vozila dostigne određeni nivo.

218Nega vozilaPažnja

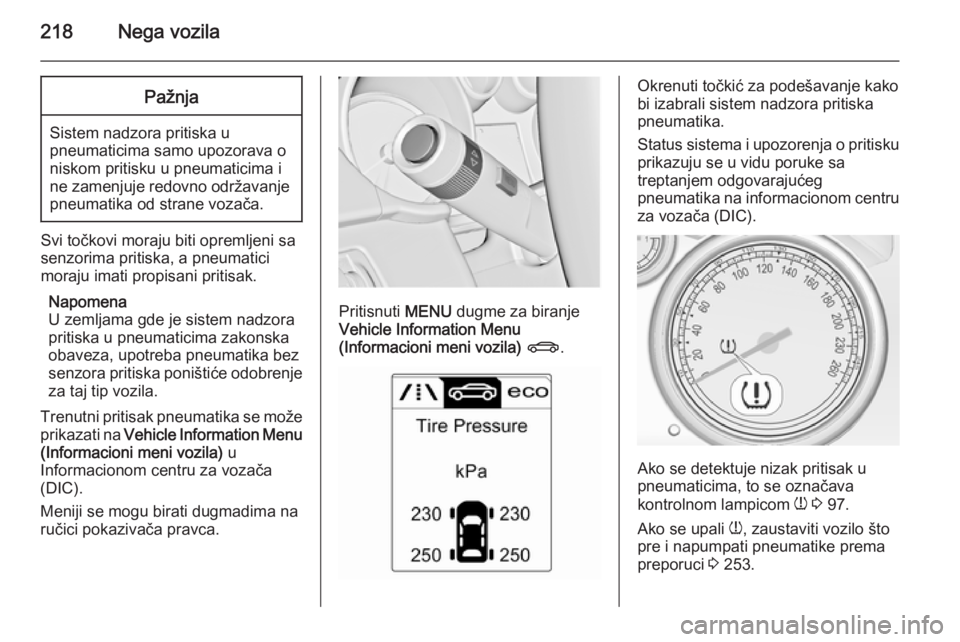

Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora pritiska u pneumaticima zakonska
obaveza, upotreba pneumatika bez
senzora pritiska poništiće odobrenje
za taj tip vozila.
Trenutni pritisak pneumatika se može prikazati na Vehicle Information Menu
(Informacioni meni vozila) u
Informacionom centru za vozača (DIC).
Meniji se mogu birati dugmadima na
ručici pokazivača pravca.
Pritisnuti MENU dugme za biranje
Vehicle Information Menu
(Informacioni meni vozila) X .
Okrenuti točkić za podešavanje kako
bi izabrali sistem nadzora pritiska
pneumatika.
Status sistema i upozorenja o pritisku prikazuju se u vidu poruke sa
treptanjem odgovarajućeg
pneumatika na informacionom centru
za vozača (DIC).
Ako se detektuje nizak pritisak u
pneumaticima, to se označava
kontrolnom lampicom w 3 97.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema
preporuci 3 253.
