Vožnja i rukovanje169
naprednom pomoći pri parkiranju
(pogledati sledeći zasebni opis),
sistem je opremljen dugmetom D. U
ovom slučaju, oba sistema se koriste
pomoću dugmeta D.
Kratkim pritiskanjem dugmeta r ili
D deaktivira se ili aktivira prednja
pomoć pri parkiranju.
Dugim pritiskanjem dugmeta D
(oko jedne sekunde) aktivira se ili
deaktivira napredna pomoć pri
parkiranju.
Logika dugmeta uključuje sisteme na pritisak kao što sledi:
■ Aktivna prednja i zadnja pomoć pri parkiranju: kratkim pritiskanjem
deaktivira se prednja i zadnja
pomoć pri parkiranju.
■ Prednja i zadnja pomoć pri parkiranju je aktivna: dugi pritisak
aktivira naprednu pomoć pri
parkiranju ako je aktiviran stepen
prenosa za kretanje unapred.
■ Aktivna napredna pomoć pri parkiranju: kratkim pritiskanjem
aktivira se prednja i zadnja pomoć
pri parkiranju.■ Aktivna napredna pomoć pri parkiranju: dugim pritiskanjem
deaktivira se napredna pomoć pri
parkiranju.
■ Napredna pomoć pri parkiranju i prednja i zadnja pomoć pri
parkiranju su aktivne: kratkim
pritiskom deaktiviraju se oba
sistema.
Aktiviranje
Kada je uključen stepen prenosa za
hod unazad, prednja i zadnja pomoć
pri parkiranju su spremne za rad.
Prednja pomoć pri parkiranju se
takođe aktivira automatski pri
brzinama do 11 km/h.
Svetleća LED lampica u dugmetu za
pomoć pri parkiranju r ili D
pokazuje da je sistem spreman za
rad.
Ako vozilo dostigne brzinu od
11 km/h, prednja pomoć pri parkiranju
se deaktivira. Prednja pomoć pri
parkiranju uvek se ponovo uključuje
kada brzina vozila padne ispod
11 km/h.Obaveštavanje
Sistem pomoću zvučnih signala
upozorava vozača na potencijalne
opasne prepreke iza i ispred vozila. U
zavisnosti od toga koja je strana
vozila bliža prepreci, na
odgovarajućoj strani čuju se zvučni
signali upozorenja. Interval između
zvučnih signala postaje kraći kako se
vozilo približava prepreci. Kada je
rastojanje manje od oko 30 cm, zvuk
je neprekidan.

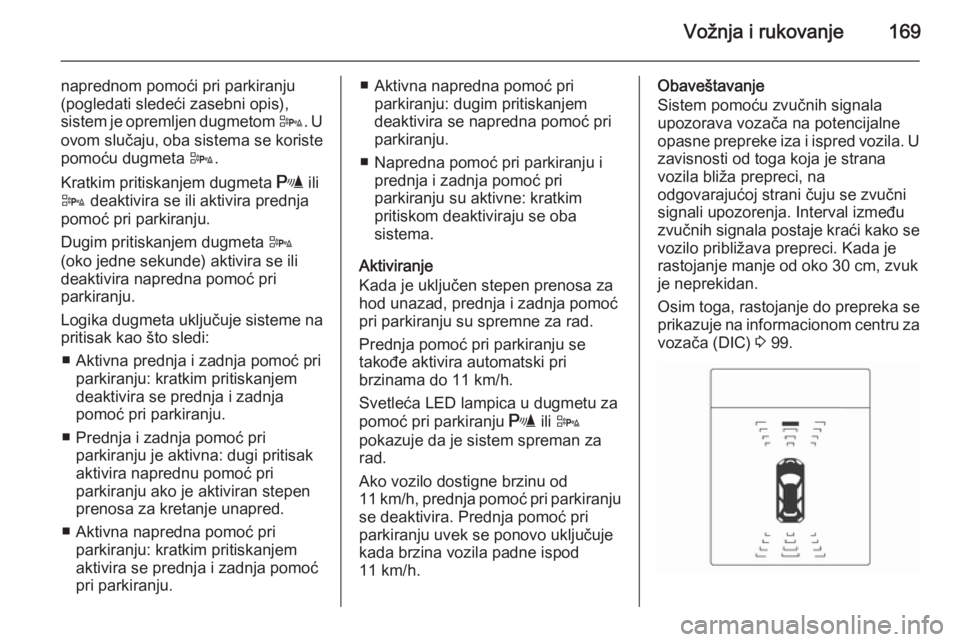

Osim toga, rastojanje do prepreka se prikazuje na informacionom centru za
vozača (DIC) 3 99.

170Vožnja i rukovanje

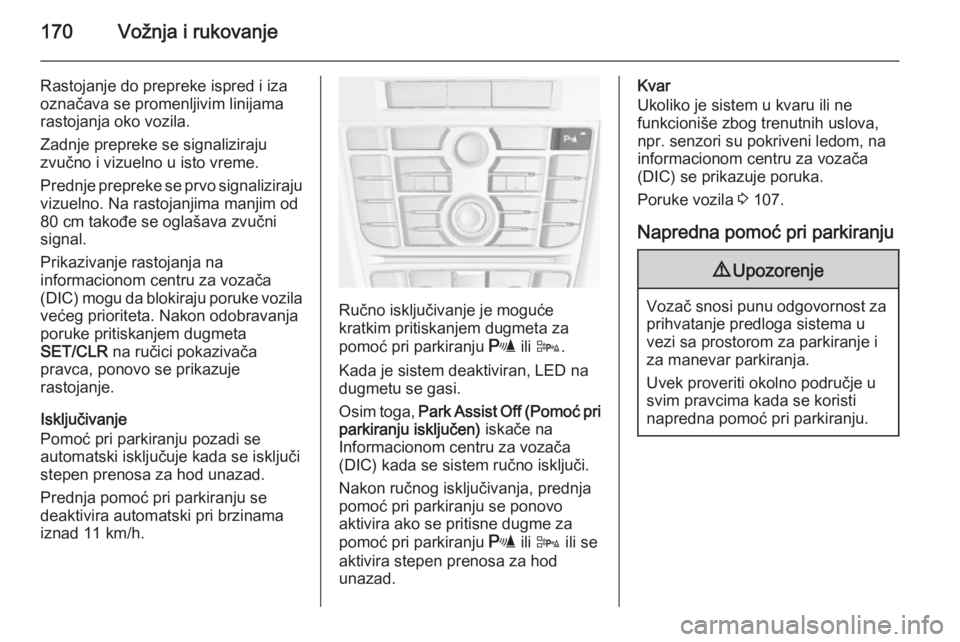

Rastojanje do prepreke ispred i iza
označava se promenljivim linijama
rastojanja oko vozila.
Zadnje prepreke se signaliziraju
zvučno i vizuelno u isto vreme.
Prednje prepreke se prvo signaliziraju
vizuelno. Na rastojanjima manjim od
80 cm takođe se oglašava zvučni
signal.
Prikazivanje rastojanja na
informacionom centru za vozača
(DIC) mogu da blokiraju poruke vozila većeg prioriteta. Nakon odobravanja
poruke pritiskanjem dugmeta
SET/CLR na ručici pokazivača
pravca, ponovo se prikazuje rastojanje.
Isključivanje
Pomoć pri parkiranju pozadi se
automatski isključuje kada se isključi
stepen prenosa za hod unazad.
Prednja pomoć pri parkiranju se
deaktivira automatski pri brzinama
iznad 11 km/h.
Ručno isključivanje je moguće
kratkim pritiskanjem dugmeta za
pomoć pri parkiranju r ili D .
Kada je sistem deaktiviran, LED na
dugmetu se gasi.
Osim toga, Park Assist Off (Pomoć pri
parkiranju isključen) iskače na
Informacionom centru za vozača (DIC) kada se sistem ručno isključi.
Nakon ručnog isključivanja, prednja
pomoć pri parkiranju se ponovo
aktivira ako se pritisne dugme za
pomoć pri parkiranju r ili D ili se
aktivira stepen prenosa za hod
unazad.
Kvar
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
npr. senzori su pokriveni ledom, na
informacionom centru za vozača
(DIC) se prikazuje poruka.
Poruke vozila 3 107.
Napredna pomoć pri parkiranju9 Upozorenje
Vozač snosi punu odgovornost za
prihvatanje predloga sistema u
vezi sa prostorom za parkiranje i
za manevar parkiranja.
Uvek proveriti okolno područje u
svim pravcima kada se koristi
napredna pomoć pri parkiranju.

Vožnja i rukovanje171

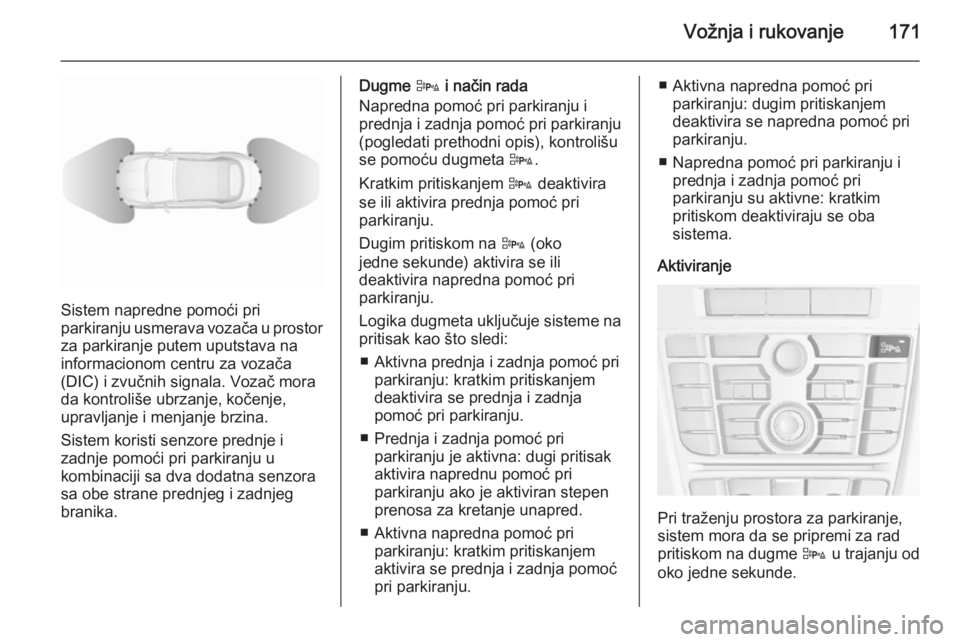

Sistem napredne pomoći pri
parkiranju usmerava vozača u prostor
za parkiranje putem uputstava na
informacionom centru za vozača (DIC) i zvučnih signala. Vozač mora
da kontroliše ubrzanje, kočenje,
upravljanje i menjanje brzina.
Sistem koristi senzore prednje i
zadnje pomoći pri parkiranju u
kombinaciji sa dva dodatna senzora
sa obe strane prednjeg i zadnjeg
branika.
Dugme D i način rada
Napredna pomoć pri parkiranju i
prednja i zadnja pomoć pri parkiranju
(pogledati prethodni opis), kontrolišu
se pomoću dugmeta D.
Kratkim pritiskanjem D deaktivira
se ili aktivira prednja pomoć pri
parkiranju.
Dugim pritiskom na D (oko
jedne sekunde) aktivira se ili
deaktivira napredna pomoć pri
parkiranju.
Logika dugmeta uključuje sisteme na pritisak kao što sledi:
■ Aktivna prednja i zadnja pomoć pri parkiranju: kratkim pritiskanjem
deaktivira se prednja i zadnja
pomoć pri parkiranju.
■ Prednja i zadnja pomoć pri parkiranju je aktivna: dugi pritisak
aktivira naprednu pomoć pri
parkiranju ako je aktiviran stepen
prenosa za kretanje unapred.
■ Aktivna napredna pomoć pri parkiranju: kratkim pritiskanjem
aktivira se prednja i zadnja pomoć
pri parkiranju.■ Aktivna napredna pomoć pri parkiranju: dugim pritiskanjem
deaktivira se napredna pomoć pri
parkiranju.
■ Napredna pomoć pri parkiranju i prednja i zadnja pomoć pri
parkiranju su aktivne: kratkim
pritiskom deaktiviraju se oba
sistema.
Aktiviranje
Pri traženju prostora za parkiranje,
sistem mora da se pripremi za rad
pritiskom na dugme D u trajanju od
oko jedne sekunde.

172Vožnja i rukovanje

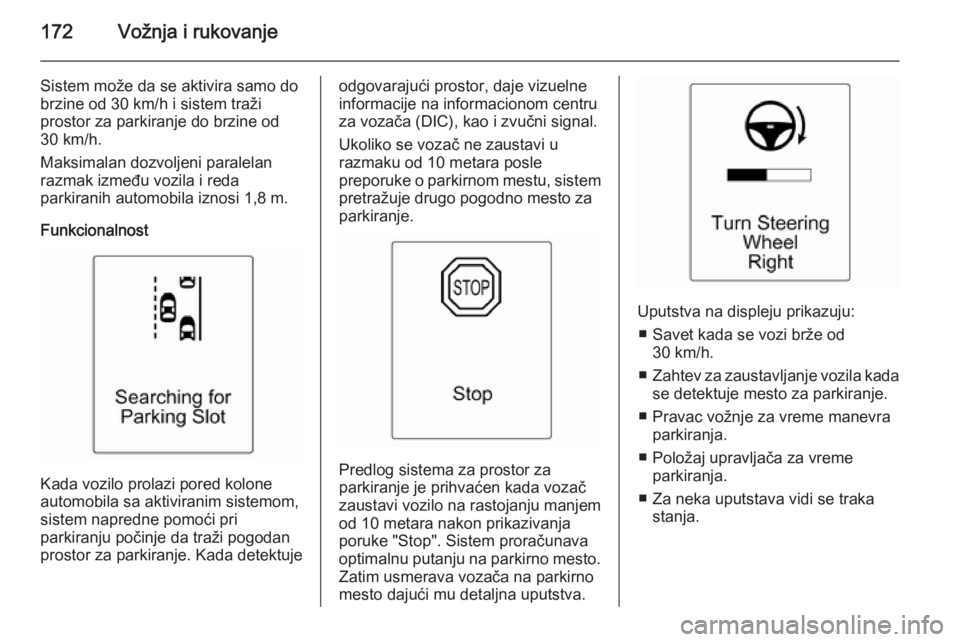

Sistem može da se aktivira samo do
brzine od 30 km/h i sistem traži
prostor za parkiranje do brzine od
30 km/h.
Maksimalan dozvoljeni paralelan
razmak između vozila i reda
parkiranih automobila iznosi 1,8 m.
Funkcionalnost
Kada vozilo prolazi pored kolone
automobila sa aktiviranim sistemom, sistem napredne pomoći pri
parkiranju počinje da traži pogodan
prostor za parkiranje. Kada detektuje
odgovarajući prostor, daje vizuelne
informacije na informacionom centru
za vozača (DIC), kao i zvučni signal.
Ukoliko se vozač ne zaustavi u
razmaku od 10 metara posle
preporuke o parkirnom mestu, sistem
pretražuje drugo pogodno mesto za
parkiranje.
Predlog sistema za prostor za
parkiranje je prihvaćen kada vozač
zaustavi vozilo na rastojanju manjem
od 10 metara nakon prikazivanja
poruke "Stop". Sistem proračunava
optimalnu putanju na parkirno mesto.
Zatim usmerava vozača na parkirno mesto dajući mu detaljna uputstva.
Uputstva na displeju prikazuju:
■ Savet kada se vozi brže od 30 km/h.
■ Zahtev za zaustavljanje vozila kada
se detektuje mesto za parkiranje.
■ Pravac vožnje za vreme manevra parkiranja.
■ Položaj upravljača za vreme parkiranja.
■ Za neka uputstava vidi se traka stanja.

Vožnja i rukovanje173

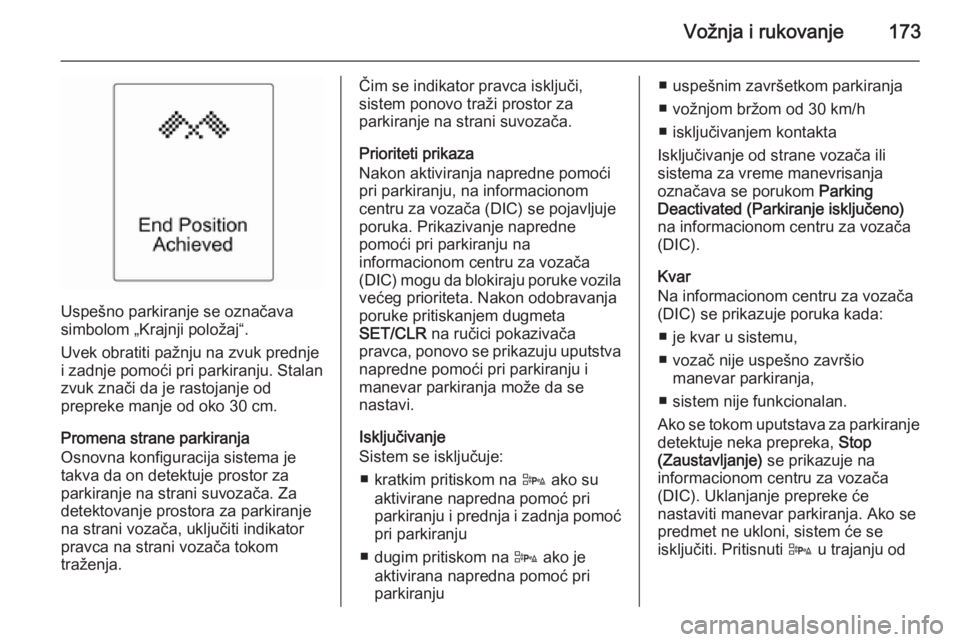

Uspešno parkiranje se označava
simbolom „Krajnji položaj“.
Uvek obratiti pažnju na zvuk prednje
i zadnje pomoći pri parkiranju. Stalan zvuk znači da je rastojanje od
prepreke manje od oko 30 cm.
Promena strane parkiranja
Osnovna konfiguracija sistema je
takva da on detektuje prostor za parkiranje na strani suvozača. Za
detektovanje prostora za parkiranje
na strani vozača, uključiti indikator
pravca na strani vozača tokom
traženja.
Čim se indikator pravca isključi,
sistem ponovo traži prostor za
parkiranje na strani suvozača.
Prioriteti prikaza
Nakon aktiviranja napredne pomoći pri parkiranju, na informacionom
centru za vozača (DIC) se pojavljuje
poruka. Prikazivanje napredne
pomoći pri parkiranju na
informacionom centru za vozača
(DIC) mogu da blokiraju poruke vozila
većeg prioriteta. Nakon odobravanja
poruke pritiskanjem dugmeta
SET/CLR na ručici pokazivača
pravca, ponovo se prikazuju uputstva napredne pomoći pri parkiranju i
manevar parkiranja može da se
nastavi.
Isključivanje
Sistem se isključuje:
■ kratkim pritiskom na D ako su
aktivirane napredna pomoć pri
parkiranju i prednja i zadnja pomoć pri parkiranju
■ dugim pritiskom na D ako je
aktivirana napredna pomoć pri
parkiranju■ uspešnim završetkom parkiranja
■ vožnjom bržom od 30 km/h
■ isključivanjem kontakta
Isključivanje od strane vozača ili
sistema za vreme manevrisanja
označava se porukom Parking
Deactivated (Parkiranje isključeno) na informacionom centru za vozača
(DIC).
Kvar
Na informacionom centru za vozača
(DIC) se prikazuje poruka kada:
■ je kvar u sistemu,
■ vozač nije uspešno završio manevar parkiranja,
■ sistem nije funkcionalan.
Ako se tokom uputstava za parkiranje
detektuje neka prepreka, Stop
(Zaustavljanje) se prikazuje na
informacionom centru za vozača
(DIC). Uklanjanje prepreke će
nastaviti manevar parkiranja. Ako se
predmet ne ukloni, sistem će se
isključiti. Pritisnuti D u trajanju od

174Vožnja i rukovanje
oko jedne sekunde za aktiviranje
sistema i pretraživanje novog
prostora za parkiranje.
Osnovne napomene o
pomoćnim sistemima pri
parkiranju9 Upozorenje
Pod nekim uslovima, površine ili
odeća sa promenljivom
refleksijom, kao izvori spoljašnjih
smetnji, mogu dovesti do
pogrešnog detektovanja razmaka
do prepreke.
Posebna pažnja se mora obratiti
na niže prepreke koje mogu
oštetiti donji deo branika.
Pažnja
Performanse sistema mogu biti
smanjene kada su senzori
pokriveni, npr. ledom ili snegom.
Performanse sistema pomoći pri
parkiranju mogu biti smanjene
usled teškog tereta.
Primenjuju se specijalni uslovi ako su viša vozila u blizini (npr.
terenska vozila, mini dostavna
vozila, dostavna vozila).
Prepoznavanje predmeta i
određivanje tačnog rastojanja u
gornjem delu ovih vozila ne može
biti garantovano.
Predmeti sa veoma malim
presekom refleksije, npr. tanki
predmeti ili mekani materijali,
možda neće biti prepoznati od
strane sistema.
Sistemi pomoći pri parkiranju ne
detektuju predmete van opsega
detekcije.
Napomena
Sistem za pomoć pri parkiranju
može se uključivati i isključivati
promenom podešavanja na
informacionom displeju. Ako je
pričvršćena spojnica prikolice, to
mora biti izabrano u meniju.
Personalizacija vozila 3 109.
Napomena
Sistem pomoći pri parkiranju
automatski prepoznaje fabrički
postavljenu opremu za vuču.
Isključuje se kada je konektor
utaknut.
Moguće je da senzor prepozna
nepostojeći objekat (smetnja usled
refleksije) prouzrokovan
spoljašnjom akustičnom ili
mehaničkom smetnjom.
Napredni sistem pomoći pri
parkiranju možda neće reagovati na
promene na parking mestu nakon
istovremenog započinjanja manevra parkiranja.

Vožnja i rukovanje175

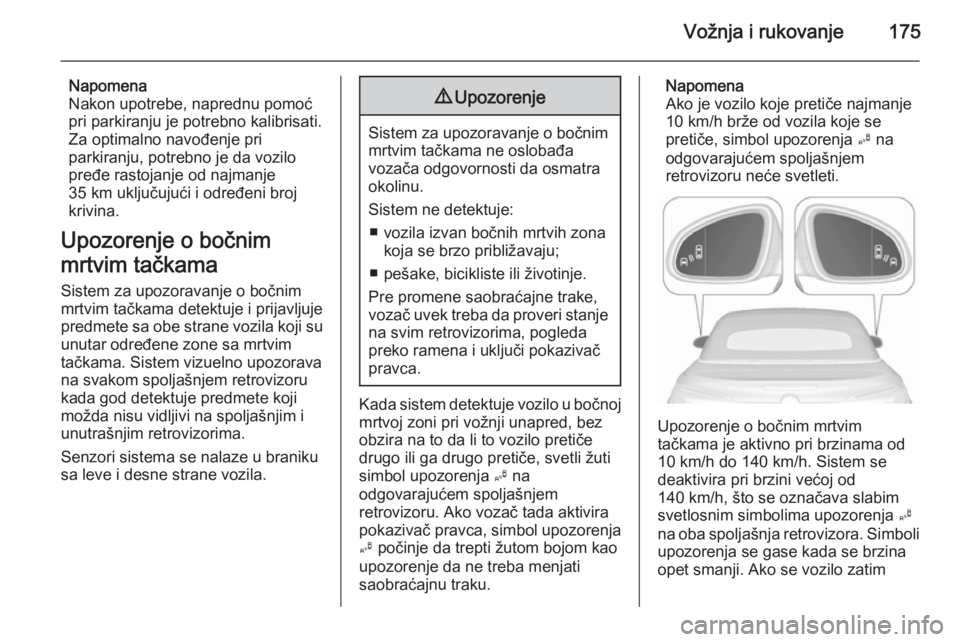

Napomena
Nakon upotrebe, naprednu pomoć
pri parkiranju je potrebno kalibrisati.
Za optimalno navođenje pri
parkiranju, potrebno je da vozilo pređe rastojanje od najmanje
35 km uključujući i određeni broj
krivina.
Upozorenje o bočnim
mrtvim tačkama
Sistem za upozoravanje o bočnim
mrtvim tačkama detektuje i prijavljuje
predmete sa obe strane vozila koji su unutar određene zone sa mrtvim
tačkama. Sistem vizuelno upozorava
na svakom spoljašnjem retrovizoru
kada god detektuje predmete koji
možda nisu vidljivi na spoljašnjim i
unutrašnjim retrovizorima.
Senzori sistema se nalaze u braniku
sa leve i desne strane vozila.9 Upozorenje
Sistem za upozoravanje o bočnim
mrtvim tačkama ne oslobađa
vozača odgovornosti da osmatra
okolinu.
Sistem ne detektuje: ■ vozila izvan bočnih mrtvih zona koja se brzo približavaju;
■ pešake, bicikliste ili životinje.
Pre promene saobraćajne trake,
vozač uvek treba da proveri stanje na svim retrovizorima, pogleda
preko ramena i uključi pokazivač
pravca.
Kada sistem detektuje vozilo u bočnoj
mrtvoj zoni pri vožnji unapred, bez
obzira na to da li to vozilo pretiče
drugo ili ga drugo pretiče, svetli žuti
simbol upozorenja B na
odgovarajućem spoljašnjem
retrovizoru. Ako vozač tada aktivira
pokazivač pravca, simbol upozorenja B počinje da trepti žutom bojom kao
upozorenje da ne treba menjati
saobraćajnu traku.
Napomena
Ako je vozilo koje pretiče najmanje
10 km/h brže od vozila koje se
pretiče, simbol upozorenja B na
odgovarajućem spoljašnjem
retrovizoru neće svetleti.
Upozorenje o bočnim mrtvim
tačkama je aktivno pri brzinama od 10 km/h do 140 km/h. Sistem se
deaktivira pri brzini većoj od
140 km/h, što se označava slabim
svetlosnim simbolima upozorenja B
na oba spoljašnja retrovizora. Simboli upozorenja se gase kada se brzinaopet smanji. Ako se vozilo zatim

176Vožnja i rukovanje

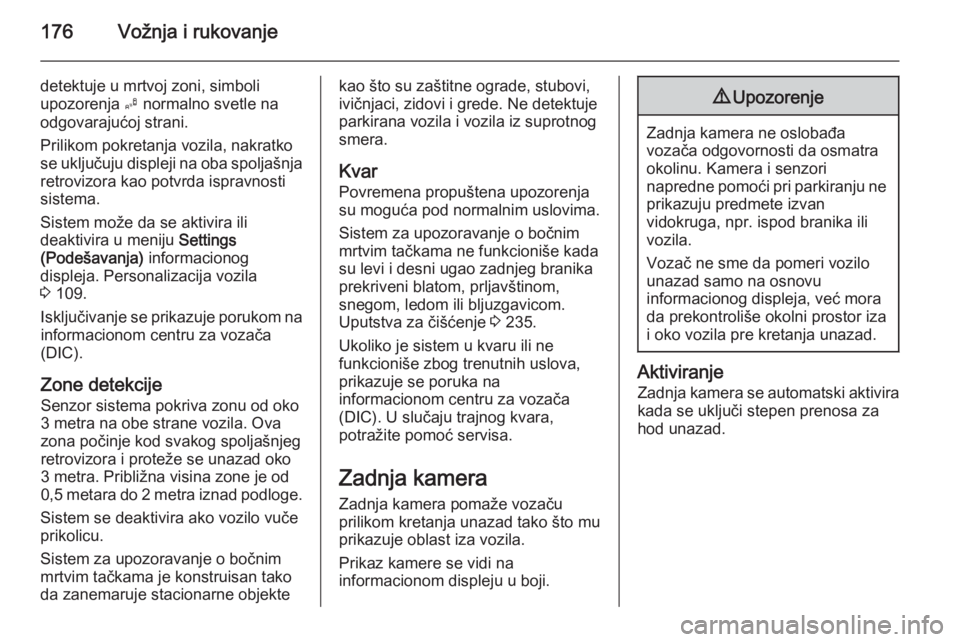

detektuje u mrtvoj zoni, simboli
upozorenja B normalno svetle na
odgovarajućoj strani.
Prilikom pokretanja vozila, nakratko
se uključuju displeji na oba spoljašnja retrovizora kao potvrda ispravnosti
sistema.
Sistem može da se aktivira ili
deaktivira u meniju Settings
(Podešavanja) informacionog
displeja. Personalizacija vozila
3 109.
Isključivanje se prikazuje porukom na informacionom centru za vozača
(DIC).
Zone detekcije
Senzor sistema pokriva zonu od oko
3 metra na obe strane vozila. Ova
zona počinje kod svakog spoljašnjeg retrovizora i proteže se unazad oko
3 metra. Približna visina zone je od
0,5 metara do 2 metra iznad podloge.
Sistem se deaktivira ako vozilo vuče
prikolicu.
Sistem za upozoravanje o bočnim
mrtvim tačkama je konstruisan tako
da zanemaruje stacionarne objektekao što su zaštitne ograde, stubovi,
ivičnjaci, zidovi i grede. Ne detektuje
parkirana vozila i vozila iz suprotnog
smera.
Kvar
Povremena propuštena upozorenja su moguća pod normalnim uslovima.
Sistem za upozoravanje o bočnim
mrtvim tačkama ne funkcioniše kada
su levi i desni ugao zadnjeg branika
prekriveni blatom, prljavštinom,
snegom, ledom ili bljuzgavicom.
Uputstva za čišćenje 3 235.
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
prikazuje se poruka na
informacionom centru za vozača
(DIC). U slučaju trajnog kvara,
potražite pomoć servisa.
Zadnja kamera Zadnja kamera pomaže vozaču
prilikom kretanja unazad tako što mu
prikazuje oblast iza vozila.
Prikaz kamere se vidi na
informacionom displeju u boji.9 Upozorenje
Zadnja kamera ne oslobađa
vozača odgovornosti da osmatra okolinu. Kamera i senzori
napredne pomoći pri parkiranju ne prikazuju predmete izvan
vidokruga, npr. ispod branika ili
vozila.
Vozač ne sme da pomeri vozilo
unazad samo na osnovu
informacionog displeja, već mora
da prekontroliše okolni prostor iza
i oko vozila pre kretanja unazad.
Aktiviranje
Zadnja kamera se automatski aktivira
kada se uključi stepen prenosa za
hod unazad.

Vožnja i rukovanje177

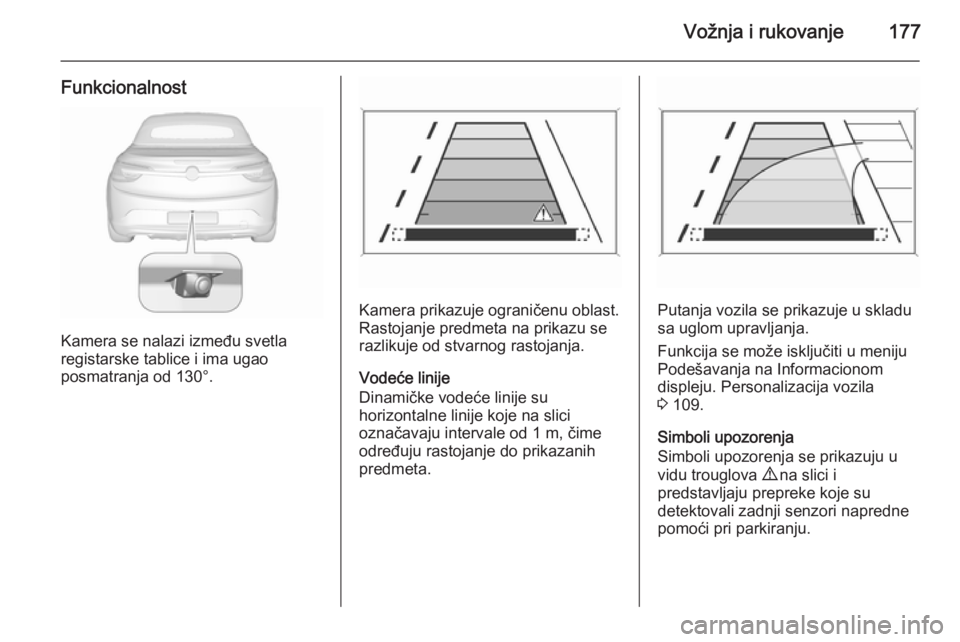

Funkcionalnost
Kamera se nalazi između svetla
registarske tablice i ima ugao
posmatranja od 130°.
Kamera prikazuje ograničenu oblast.
Rastojanje predmeta na prikazu se razlikuje od stvarnog rastojanja.
Vodeće linije
Dinamičke vodeće linije su
horizontalne linije koje na slici
označavaju intervale od 1 m, čime
određuju rastojanje do prikazanih
predmeta.Putanja vozila se prikazuje u skladu
sa uglom upravljanja.
Funkcija se može isključiti u meniju
Podešavanja na Informacionom
displeju. Personalizacija vozila
3 109.
Simboli upozorenja
Simboli upozorenja se prikazuju u
vidu trouglova 9 na slici i
predstavljaju prepreke koje su
detektovali zadnji senzori napredne
pomoći pri parkiranju.

178Vožnja i rukovanje

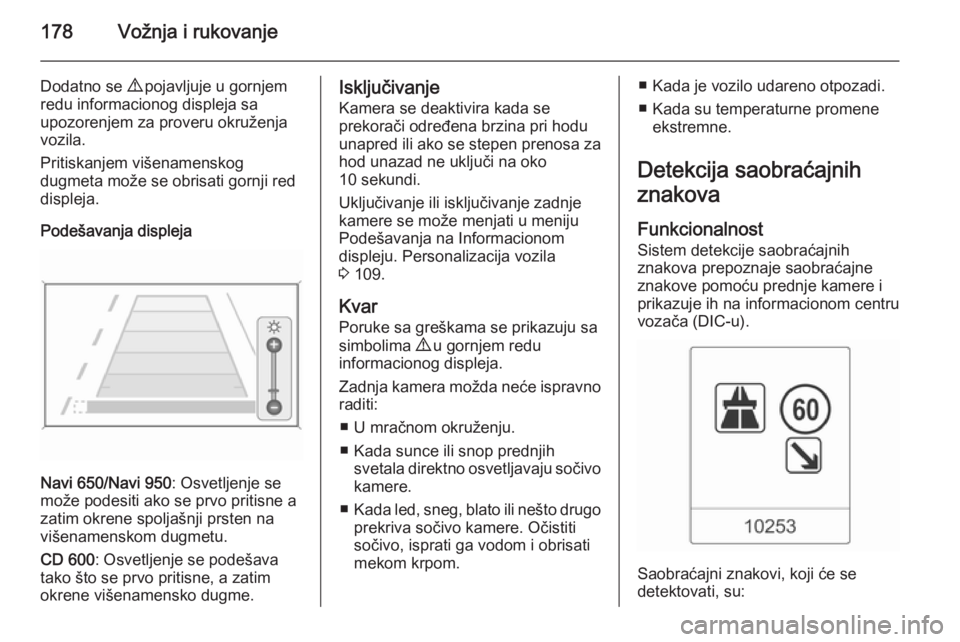

Dodatno se 9 pojavljuje u gornjem
redu informacionog displeja sa
upozorenjem za proveru okruženja
vozila.
Pritiskanjem višenamenskog
dugmeta može se obrisati gornji red
displeja.
Podešavanja displeja
Navi 650/Navi 950 : Osvetljenje se
može podesiti ako se prvo pritisne a zatim okrene spoljašnji prsten na
višenamenskom dugmetu.
CD 600 : Osvetljenje se podešava
tako što se prvo pritisne, a zatim
okrene višenamensko dugme.
Isključivanje
Kamera se deaktivira kada se
prekorači određena brzina pri hodu
unapred ili ako se stepen prenosa za
hod unazad ne uključi na oko
10 sekundi.
Uključivanje ili isključivanje zadnje
kamere se može menjati u meniju
Podešavanja na Informacionom
displeju. Personalizacija vozila
3 109.
Kvar Poruke sa greškama se prikazuju sa
simbolima 9 u gornjem redu
informacionog displeja.
Zadnja kamera možda neće ispravno
raditi:
■ U mračnom okruženju.
■ Kada sunce ili snop prednjih svetala direktno osvetljavaju sočivo
kamere.
■ Kada led, sneg, blato ili nešto drugo
prekriva sočivo kamere. Očistiti
sočivo, isprati ga vodom i obrisati
mekom krpom.■ Kada je vozilo udareno otpozadi.
■ Kada su temperaturne promene ekstremne.
Detekcija saobraćajnih
znakova
Funkcionalnost
Sistem detekcije saobraćajnih
znakova prepoznaje saobraćajne
znakove pomoću prednje kamere i
prikazuje ih na informacionom centru
vozača (DIC-u).
Saobraćajni znakovi, koji će se
detektovati, su:
