OPEL CASCADA 2015.5 Uputstvo za upotrebu (in Serbian)

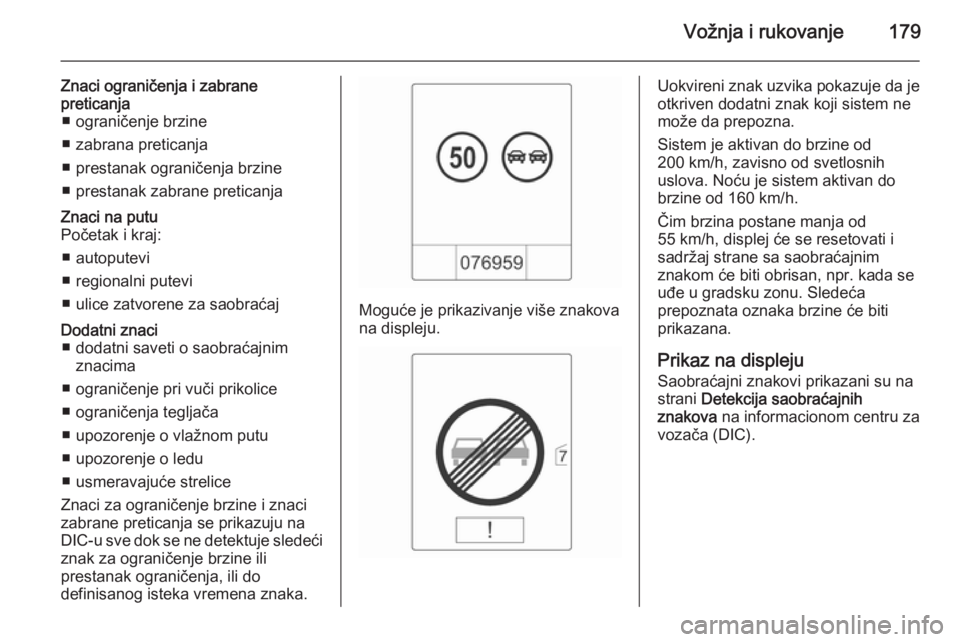

Vožnja i rukovanje179
Znaci ograničenja i zabrane
preticanja ■ ograničenje brzine
■ zabrana preticanja
■ prestanak ograničenja brzine
■ prestanak zabrane preticanjaZnaci na putu
Početak i kraj:
■ autoputevi
■ regionalni putevi
■ ulice zatvorene za saobraćajDodatni znaci ■ dodatni saveti o saobraćajnim znacima
■ ograničenje pri vuči prikolice
■ ograničenja tegljača
■ upozorenje o vlažnom putu
■ upozorenje o ledu
■ usmeravajuće strelice
Znaci za ograničenje brzine i znaci
zabrane preticanja se prikazuju na
DIC-u sve dok se ne detektuje sledeći znak za ograničenje brzine ili
prestanak ograničenja, ili do
definisanog isteka vremena znaka.
Moguće je prikazivanje više znakova
na displeju.
Uokvireni znak uzvika pokazuje da je otkriven dodatni znak koji sistem ne
može da prepozna.
Sistem je aktivan do brzine od
200 km/h, zavisno od svetlosnih
uslova. Noću je sistem aktivan do
brzine od 160 km/h.
Čim brzina postane manja od
55 km/h, displej će se resetovati i
sadržaj strane sa saobraćajnim
znakom će biti obrisan, npr. kada se
uđe u gradsku zonu. Sledeća
prepoznata oznaka brzine će biti
prikazana.
Prikaz na displeju
Saobraćajni znakovi prikazani su na strani Detekcija saobraćajnih
znakova na informacionom centru za
vozača (DIC).

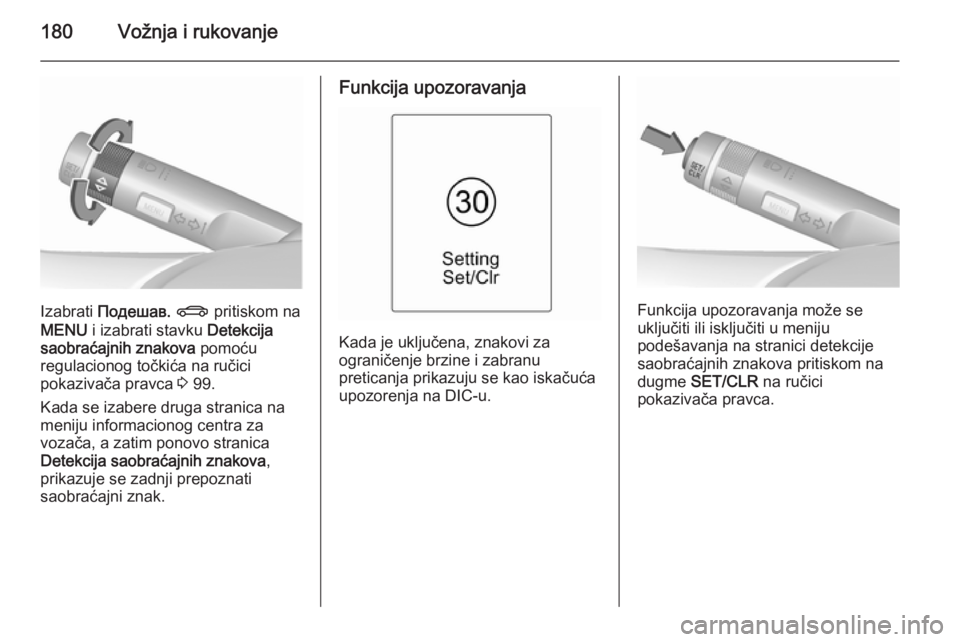

180Vožnja i rukovanje
Izabrati Подешав. X pritiskom na
MENU i izabrati stavku Detekcija
saobraćajnih znakova pomoću
regulacionog točkića na ručici
pokazivača pravca 3 99.
Kada se izabere druga stranica na
meniju informacionog centra za
vozača, a zatim ponovo stranica
Detekcija saobraćajnih znakova ,
prikazuje se zadnji prepoznati
saobraćajni znak.
Funkcija upozoravanja
Kada je uključena, znakovi za
ograničenje brzine i zabranu
preticanja prikazuju se kao iskačuća
upozorenja na DIC-u.
Funkcija upozoravanja može se
uključiti ili isključiti u meniju
podešavanja na stranici detekcije
saobraćajnih znakova pritiskom na
dugme SET/CLR na ručici
pokazivača pravca.

Vožnja i rukovanje181

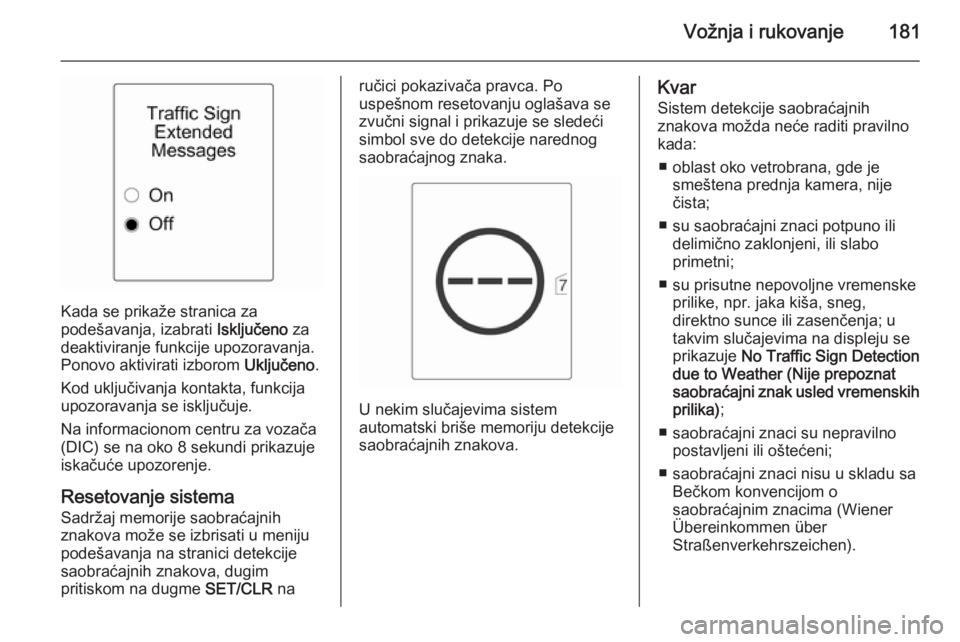

Kada se prikaže stranica za
podešavanja, izabrati Isključeno za
deaktiviranje funkcije upozoravanja.
Ponovo aktivirati izborom Uključeno.
Kod uključivanja kontakta, funkcija
upozoravanja se isključuje.
Na informacionom centru za vozača (DIC) se na oko 8 sekundi prikazuje
iskačuće upozorenje.
Resetovanje sistema
Sadržaj memorije saobraćajnih
znakova može se izbrisati u meniju
podešavanja na stranici detekcije
saobraćajnih znakova, dugim
pritiskom na dugme SET/CLR na
ručici pokazivača pravca. Po
uspešnom resetovanju oglašava se
zvučni signal i prikazuje se sledeći
simbol sve do detekcije narednog
saobraćajnog znaka.
U nekim slučajevima sistem
automatski briše memoriju detekcije
saobraćajnih znakova.
Kvar
Sistem detekcije saobraćajnih
znakova možda neće raditi pravilno
kada:
■ oblast oko vetrobrana, gde je smeštena prednja kamera, nije
čista;
■ su saobraćajni znaci potpuno ili delimično zaklonjeni, ili slabo
primetni;
■ su prisutne nepovoljne vremenske prilike, npr. jaka kiša, sneg,
direktno sunce ili zasenčenja; u
takvim slučajevima na displeju se
prikazuje No Traffic Sign Detection
due to Weather (Nije prepoznat
saobraćajni znak usled vremenskih
prilika) ;
■ saobraćajni znaci su nepravilno postavljeni ili oštećeni;
■ saobraćajni znaci nisu u skladu sa Bečkom konvencijom o
saobraćajnim znacima (Wiener
Übereinkommen über
Straßenverkehrszeichen).

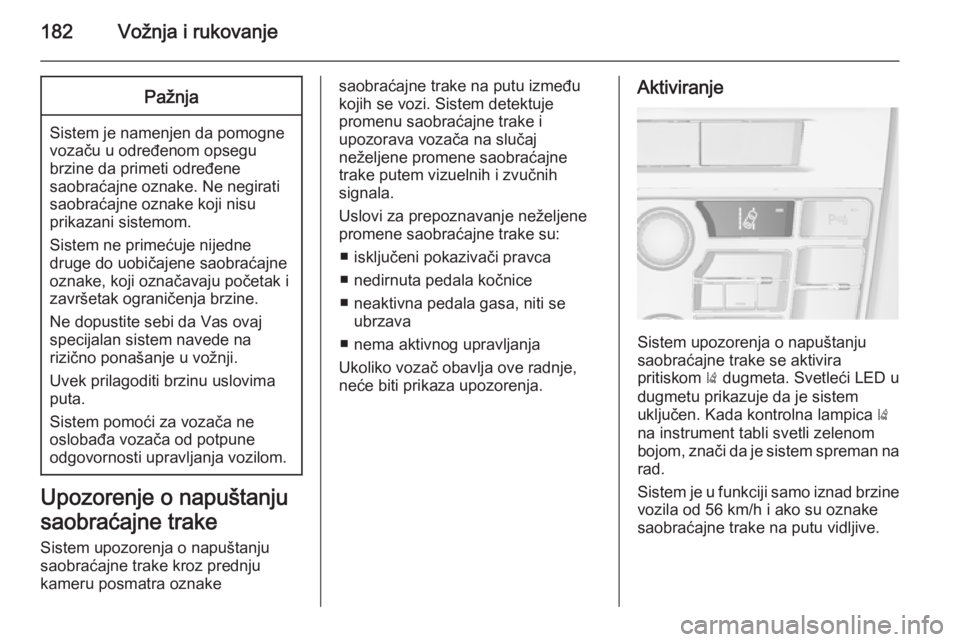

182Vožnja i rukovanjePažnja
Sistem je namenjen da pomogne
vozaču u određenom opsegu
brzine da primeti određene
saobraćajne oznake. Ne negirati
saobraćajne oznake koji nisu
prikazani sistemom.
Sistem ne primećuje nijedne
druge do uobičajene saobraćajne
oznake, koji označavaju početak i
završetak ograničenja brzine.
Ne dopustite sebi da Vas ovaj
specijalan sistem navede na
rizično ponašanje u vožnji.
Uvek prilagoditi brzinu uslovima puta.
Sistem pomoći za vozača ne
oslobađa vozača od potpune
odgovornosti upravljanja vozilom.
Upozorenje o napuštanju
saobraćajne trake Sistem upozorenja o napuštanju
saobraćajne trake kroz prednju
kameru posmatra oznake
saobraćajne trake na putu između
kojih se vozi. Sistem detektuje
promenu saobraćajne trake i
upozorava vozača na slučaj
neželjene promene saobraćajne
trake putem vizuelnih i zvučnih
signala.
Uslovi za prepoznavanje neželjene promene saobraćajne trake su:
■ isključeni pokazivači pravca
■ nedirnuta pedala kočnice
■ neaktivna pedala gasa, niti se ubrzava
■ nema aktivnog upravljanja
Ukoliko vozač obavlja ove radnje,
neće biti prikaza upozorenja.Aktiviranje
Sistem upozorenja o napuštanju
saobraćajne trake se aktivira
pritiskom ) dugmeta. Svetleći LED u
dugmetu prikazuje da je sistem
uključen. Kada kontrolna lampica )
na instrument tabli svetli zelenom
bojom, znači da je sistem spreman na rad.
Sistem je u funkciji samo iznad brzine vozila od 56 km/h i ako su oznake
saobraćajne trake na putu vidljive.

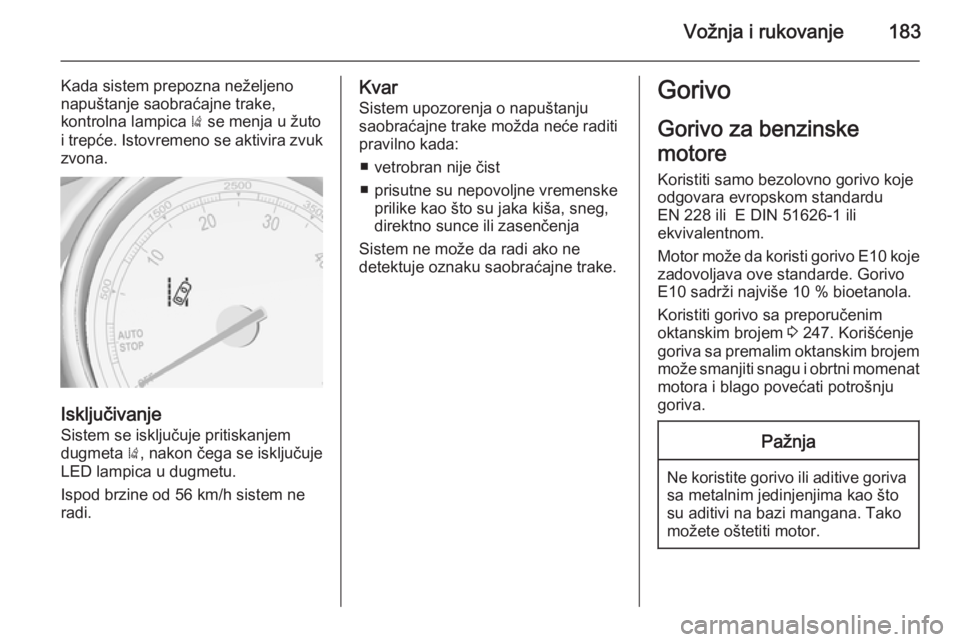

Vožnja i rukovanje183
Kada sistem prepozna neželjeno
napuštanje saobraćajne trake,
kontrolna lampica ) se menja u žuto
i trepće. Istovremeno se aktivira zvuk zvona.
Isključivanje
Sistem se isključuje pritiskanjemdugmeta ), nakon čega se isključuje
LED lampica u dugmetu.
Ispod brzine od 56 km/h sistem ne
radi.
Kvar
Sistem upozorenja o napuštanju
saobraćajne trake možda neće raditi
pravilno kada:
■ vetrobran nije čist
■ prisutne su nepovoljne vremenske prilike kao što su jaka kiša, sneg,
direktno sunce ili zasenčenja
Sistem ne može da radi ako ne
detektuje oznaku saobraćajne trake.Gorivo
Gorivo za benzinske
motore
Koristiti samo bezolovno gorivo koje
odgovara evropskom standardu
EN 228 ili E DIN 51626-1 ili
ekvivalentnom.
Motor može da koristi gorivo E10 koje zadovoljava ove standarde. Gorivo
E10 sadrži najviše 10 % bioetanola.
Koristiti gorivo sa preporučenim
oktanskim brojem 3 247. Korišćenje
goriva sa premalim oktanskim brojem
može smanjiti snagu i obrtni momenat motora i blago povećati potrošnju
goriva.Pažnja
Ne koristite gorivo ili aditive goriva
sa metalnim jedinjenjima kao što
su aditivi na bazi mangana. Tako
možete oštetiti motor.

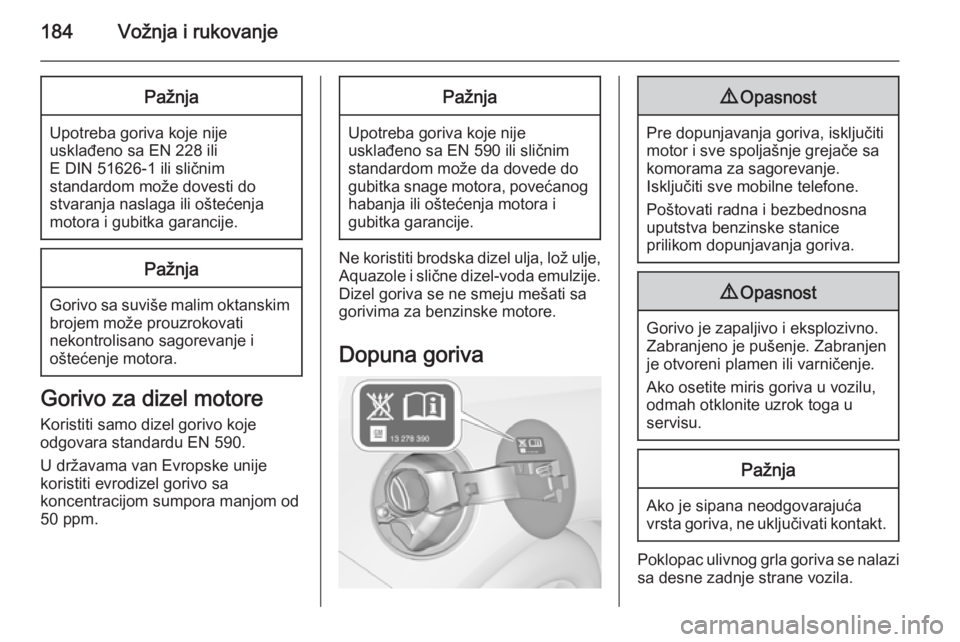

184Vožnja i rukovanjePažnja
Upotreba goriva koje nije
usklađeno sa EN 228 ili
E DIN 51626-1 ili sličnim
standardom može dovesti do
stvaranja naslaga ili oštećenja
motora i gubitka garancije.
Pažnja
Gorivo sa suviše malim oktanskim brojem može prouzrokovati
nekontrolisano sagorevanje i
oštećenje motora.
Gorivo za dizel motore
Koristiti samo dizel gorivo koje
odgovara standardu EN 590.
U državama van Evropske unije
koristiti evrodizel gorivo sa
koncentracijom sumpora manjom od 50 ppm.
Pažnja
Upotreba goriva koje nije
usklađeno sa EN 590 ili sličnim
standardom može da dovede do
gubitka snage motora, povećanog habanja ili oštećenja motora i
gubitka garancije.
Ne koristiti brodska dizel ulja, lož ulje,
Aquazole i slične dizel-voda emulzije.
Dizel goriva se ne smeju mešati sa
gorivima za benzinske motore.
Dopuna goriva
9 Opasnost
Pre dopunjavanja goriva, isključiti
motor i sve spoljašnje grejače sa
komorama za sagorevanje.
Isključiti sve mobilne telefone.
Poštovati radna i bezbednosna
uputstva benzinske stanice
prilikom dopunjavanja goriva.
9 Opasnost
Gorivo je zapaljivo i eksplozivno.
Zabranjeno je pušenje. Zabranjen
je otvoreni plamen ili varničenje.
Ako osetite miris goriva u vozilu,
odmah otklonite uzrok toga u
servisu.
Pažnja
Ako je sipana neodgovarajuća vrsta goriva, ne uključivati kontakt.
Poklopac ulivnog grla goriva se nalazi
sa desne zadnje strane vozila.

Vožnja i rukovanje185

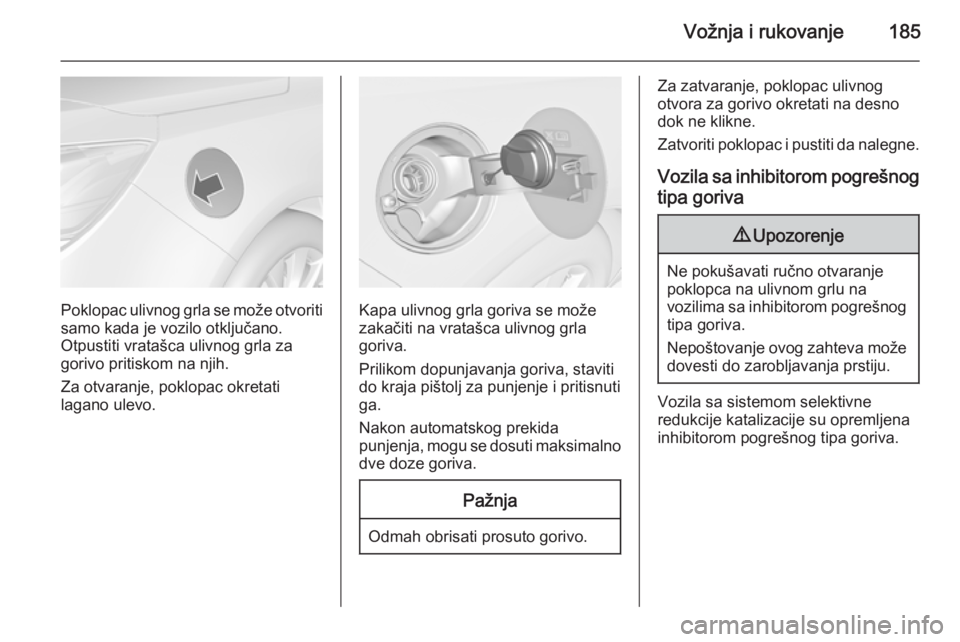

Poklopac ulivnog grla se može otvoriti
samo kada je vozilo otključano.
Otpustiti vratašca ulivnog grla za
gorivo pritiskom na njih.
Za otvaranje, poklopac okretati
lagano ulevo.Kapa ulivnog grla goriva se može
zakačiti na vratašca ulivnog grla
goriva.
Prilikom dopunjavanja goriva, staviti
do kraja pištolj za punjenje i pritisnuti
ga.
Nakon automatskog prekida
punjenja, mogu se dosuti maksimalno dve doze goriva.
Pažnja
Odmah obrisati prosuto gorivo.
Za zatvaranje, poklopac ulivnog
otvora za gorivo okretati na desno
dok ne klikne.
Zatvoriti poklopac i pustiti da nalegne.
Vozila sa inhibitorom pogrešnog tipa goriva9 Upozorenje
Ne pokušavati ručno otvaranje
poklopca na ulivnom grlu na
vozilima sa inhibitorom pogrešnog tipa goriva.
Nepoštovanje ovog zahteva može dovesti do zarobljavanja prstiju.
Vozila sa sistemom selektivne
redukcije katalizacije su opremljena
inhibitorom pogrešnog tipa goriva.

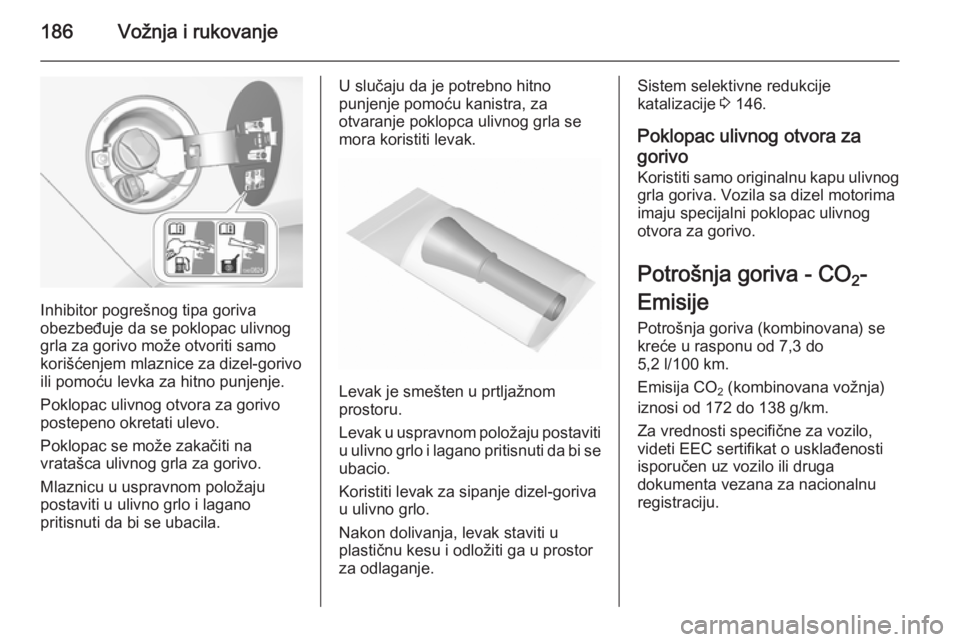

186Vožnja i rukovanje
Inhibitor pogrešnog tipa goriva
obezbeđuje da se poklopac ulivnog
grla za gorivo može otvoriti samo
korišćenjem mlaznice za dizel-gorivo
ili pomoću levka za hitno punjenje.
Poklopac ulivnog otvora za gorivo
postepeno okretati ulevo.
Poklopac se može zakačiti na
vratašca ulivnog grla za gorivo.
Mlaznicu u uspravnom položaju
postaviti u ulivno grlo i lagano
pritisnuti da bi se ubacila.
U slučaju da je potrebno hitno
punjenje pomoću kanistra, za
otvaranje poklopca ulivnog grla se
mora koristiti levak.
Levak je smešten u prtljažnom
prostoru.
Levak u uspravnom položaju postaviti
u ulivno grlo i lagano pritisnuti da bi se ubacio.
Koristiti levak za sipanje dizel-goriva
u ulivno grlo.
Nakon dolivanja, levak staviti u
plastičnu kesu i odložiti ga u prostor
za odlaganje.
Sistem selektivne redukcije
katalizacije 3 146.
Poklopac ulivnog otvora za
gorivo
Koristiti samo originalnu kapu ulivnog grla goriva. Vozila sa dizel motorima
imaju specijalni poklopac ulivnog
otvora za gorivo.
Potrošnja goriva - CO 2-
Emisije Potrošnja goriva (kombinovana) sekreće u rasponu od 7,3 do
5,2 l/100 km.
Emisija CO 2 (kombinovana vožnja)
iznosi od 172 do 138 g/km.
Za vrednosti specifične za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.

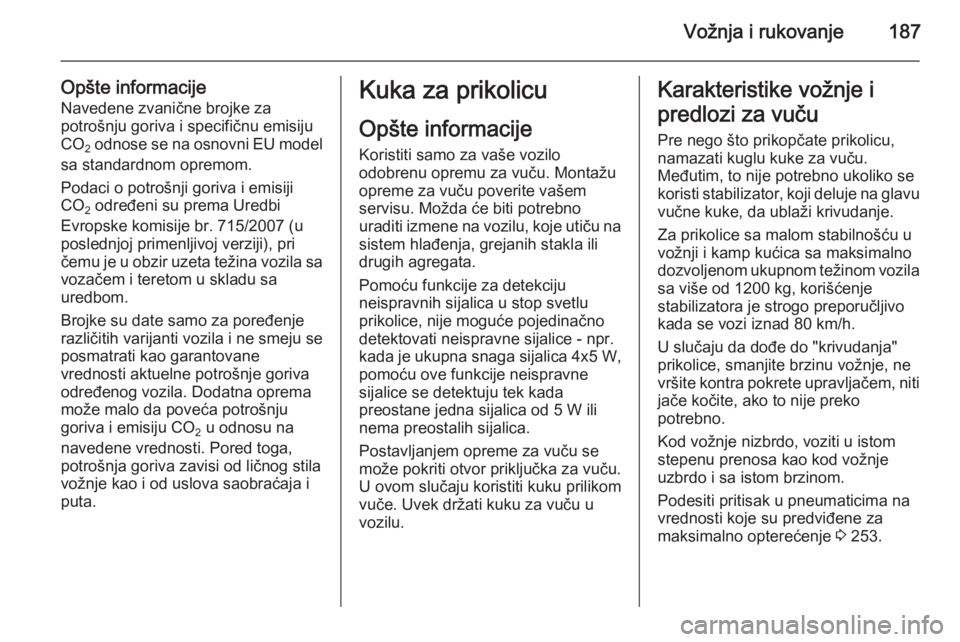

Vožnja i rukovanje187
Opšte informacijeNavedene zvanične brojke za
potrošnju goriva i specifičnu emisiju
CO 2 odnose se na osnovni EU model
sa standardnom opremom.
Podaci o potrošnji goriva i emisiji
CO 2 određeni su prema Uredbi
Evropske komisije br. 715/2007 (u poslednjoj primenljivoj verziji), pri
čemu je u obzir uzeta težina vozila sa
vozačem i teretom u skladu sa
uredbom.
Brojke su date samo za poređenje
različitih varijanti vozila i ne smeju se
posmatrati kao garantovane
vrednosti aktuelne potrošnje goriva
određenog vozila. Dodatna oprema
može malo da poveća potrošnju
goriva i emisiju CO 2 u odnosu na
navedene vrednosti. Pored toga,
potrošnja goriva zavisi od ličnog stila
vožnje kao i od uslova saobraćaja i puta.Kuka za prikolicu
Opšte informacije Koristiti samo za vaše vozilo
odobrenu opremu za vuču. Montažu opreme za vuču poverite vašem
servisu. Možda će biti potrebno
uraditi izmene na vozilu, koje utiču na
sistem hlađenja, grejanih stakla ili
drugih agregata.
Pomoću funkcije za detekciju
neispravnih sijalica u stop svetlu
prikolice, nije moguće pojedinačno
detektovati neispravne sijalice - npr.
kada je ukupna snaga sijalica 4x5 W,
pomoću ove funkcije neispravne
sijalice se detektuju tek kada
preostane jedna sijalica od 5 W ili
nema preostalih sijalica.
Postavljanjem opreme za vuču se
može pokriti otvor priključka za vuču. U ovom slučaju koristiti kuku prilikom
vuče. Uvek držati kuku za vuču u
vozilu.Karakteristike vožnje i
predlozi za vuču
Pre nego što prikopčate prikolicu,
namazati kuglu kuke za vuču.
Međutim, to nije potrebno ukoliko se
koristi stabilizator, koji deluje na glavu
vučne kuke, da ublaži krivudanje.
Za prikolice sa malom stabilnošću u
vožnji i kamp kućica sa maksimalno
dozvoljenom ukupnom težinom vozila sa više od 1200 kg, korišćenje
stabilizatora je strogo preporučljivo kada se vozi iznad 80 km/h.
U slučaju da dođe do "krivudanja"
prikolice, smanjite brzinu vožnje, ne
vršite kontra pokrete upravljačem, niti jače kočite, ako to nije preko
potrebno.
Kod vožnje nizbrdo, voziti u istom
stepenu prenosa kao kod vožnje
uzbrdo i sa istom brzinom.
Podesiti pritisak u pneumaticima na
vrednosti koje su predviđene za
maksimalno opterećenje 3 253.

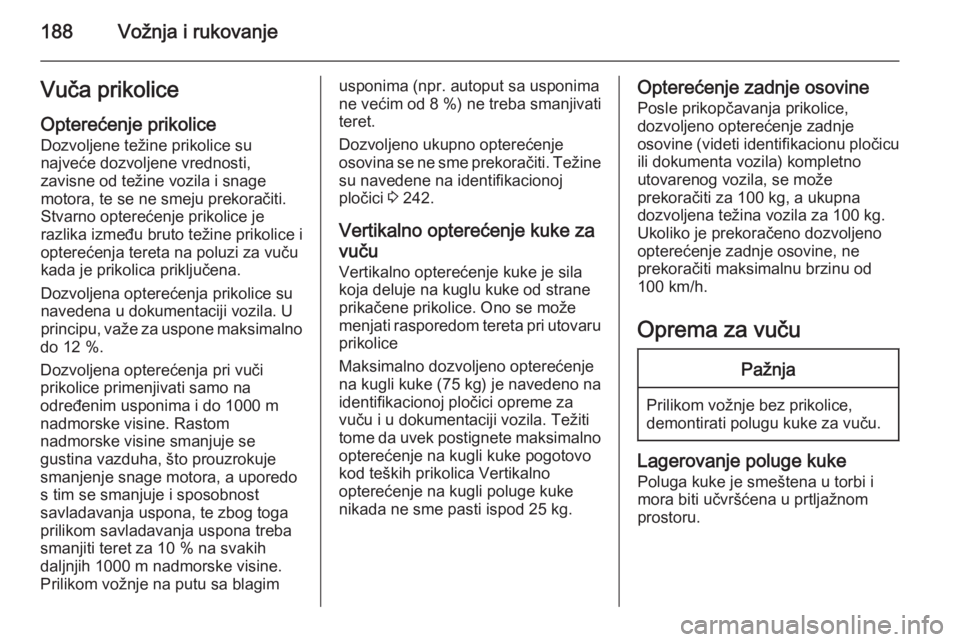

188Vožnja i rukovanjeVuča prikoliceOpterećenje prikoliceDozvoljene težine prikolice su
najveće dozvoljene vrednosti,
zavisne od težine vozila i snage
motora, te se ne smeju prekoračiti.
Stvarno opterećenje prikolice je
razlika između bruto težine prikolice i opterećenja tereta na poluzi za vuču
kada je prikolica priključena.
Dozvoljena opterećenja prikolice su
navedena u dokumentaciji vozila. U principu, važe za uspone maksimalno
do 12 %.
Dozvoljena opterećenja pri vuči
prikolice primenjivati samo na
određenim usponima i do 1000 m
nadmorske visine. Rastom
nadmorske visine smanjuje se
gustina vazduha, što prouzrokuje
smanjenje snage motora, a uporedo s tim se smanjuje i sposobnost
savladavanja uspona, te zbog toga
prilikom savladavanja uspona treba
smanjiti teret za 10 % na svakih
daljnjih 1000 m nadmorske visine.
Prilikom vožnje na putu sa blagimusponima (npr. autoput sa usponima ne većim od 8 %) ne treba smanjivati
teret.
Dozvoljeno ukupno opterećenje
osovina se ne sme prekoračiti. Težine su navedene na identifikacionoj
pločici 3 242.
Vertikalno opterećenje kuke za
vuču
Vertikalno opterećenje kuke je sila koja deluje na kuglu kuke od strane
prikačene prikolice. Ono se može
menjati rasporedom tereta pri utovaru prikolice
Maksimalno dozvoljeno opterećenje
na kugli kuke (75 kg) je navedeno na
identifikacionoj pločici opreme za
vuču i u dokumentaciji vozila. Težiti
tome da uvek postignete maksimalno
opterećenje na kugli kuke pogotovo
kod teških prikolica Vertikalno
opterećenje na kugli poluge kuke
nikada ne sme pasti ispod 25 kg.Opterećenje zadnje osovine
Posle prikopčavanja prikolice,
dozvoljeno opterećenje zadnje
osovine (videti identifikacionu pločicu
ili dokumenta vozila) kompletno
utovarenog vozila, se može
prekoračiti za 100 kg, a ukupna
dozvoljena težina vozila za 100 kg.
Ukoliko je prekoračeno dozvoljeno
opterećenje zadnje osovine, ne
prekoračiti maksimalnu brzinu od
100 km/h.
Oprema za vučuPažnja
Prilikom vožnje bez prikolice,
demontirati polugu kuke za vuču.
Lagerovanje poluge kuke
Poluga kuke je smeštena u torbi i
mora biti učvršćena u prtljažnom
prostoru.
